Сегодня поговорим еще об одном типе винтокрылых летательных аппаратов. Этот агрегат носит довольно странное, на первый взгляд, для русского уха название — автожир. На самом деле ничего странного в этом слове нет. Просто оно имеет нерусское происхождение и образовано от греческих слов αύτός — сам и γύρος — круг. Название автожир чаще применяется в России. На западе более распространены названия гироплан, гирокоптер и ротаплан.

Боевой автожир Камова А-7-3.

Но, вобщем-то, все эти названия достаточно близки и характеризуют принцип полета или точнее будет сказать принцип, с помощью которого этот интересный аппарат успешно держится в воздухе. Это принцип авторотации. О нем мы уже говорили применительно к вертолету. Но для вертолета авторотация – режим аварийный. Вертолет может только снижаться на этом режиме с целью совершить по возможности безопасную посадку. А для автожира — это основной ( и единственно возможный) режим полета.

Способный летать самостоятельно автожир кроме свободного несущего винта имеет двигатель с толкающим или тянущим винтом, который обеспечивает аппарату горизонтальную тягу. При движении вперед как раз и создается встречный воздушный поток, обтекающий несущий винт определенным образом и заставляющий его авторотировать, то есть вращаться, создавая при этом подъемную силу. И именно поэтому зависать на месте (за исключением особых условий большого встречного ветра) или же подниматься строго вертикально подобно вертолету автожир, увы, не может.

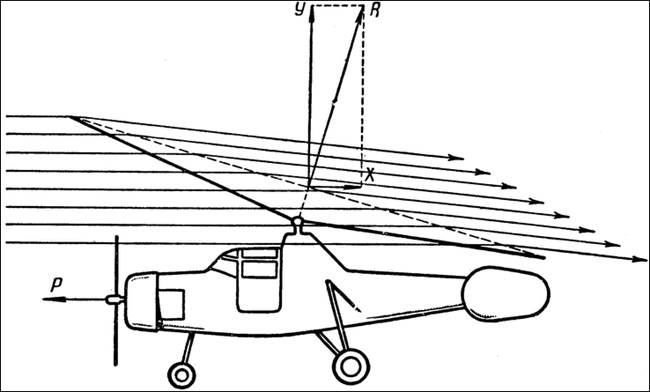

Обтекание воздушным потоком несущего винта автожира.

Считается, таким образом, что автожир занимает промежуточное положение между самолетом и вертолетом. Для того, чтобы держаться в воздухе ему нужно движение вперед, но саму подъемную силу создает несущий винт, подобный вертолетному (только без двигателя).

Картина обтекания несущего винта у этих аппаратов отличается. Если у вертолета встречный воздушный поток поступает сверху, то у автожира снизу. Плоскость вращения винта при горизонтальном полете у автожира наклонена назад ( у вертолета вперед). Картина обтекания лопастей при этом следующая….

Возникновение вращающей силы на лопасти винта.

Как уже было неоднократно (:-)) сказано при обтекании лопасти (или для простоты ее единичного профиля) образуется аэродинамическая сила, которую можно разложить на силу подъемную (нужную нам) и силу сопротивления (которая, конечно, мешает). Углы атаки (установки лопастей) для существования устойчивой авторотации должны быть в примерном диапазоне 0° — 6° градусов.

В этом диапазоне полная аэродинамическая сила немного наклонена к плоскости вращения лопасти, и ее проекция на эту плоскость как раз и дает нам силу F, которая действует на лопасть, заставляя ее двигаться (вращаться). То есть винт сохраняет устойчивое вращение, создавая при этом подъемную силу, удерживающую аппарат в воздухе.

Из рисунка видно, что чем меньше сопротивление Х, тем больше сила F, вращающая лопасть. То есть поверхность лопасти для хорошего результата должна быть достаточно чистой, или говоря аэродинамическим языком ламинарной. Этим условиям соответствует специальный ламинарный аэродинамический профиль для автожиров разработанный NACA еще в 1949 году NACA 8-H-12. Сейчас он успешно применяется на современных аппаратах.

Аэродинамическая картина обтекания лопастей несущего винта воздушным потоком для автожира такая же, как и для вертолета. О ней я уже рассказал в статье об автомате перекоса вертолета, поэтому здесь коснусь этого только вкратце. Подъемная сила, создаваемая наступающей лопастью (от 0° до 180°), больше, чем отступающей (от 180° до 360°) за счет сложения (либо вычитания) скорости движения лопасти со скоростью движения самого аппарата. Поэтому, если бы лопасти были жестко закреплены во втулке, то на автожир действовал бы опрокидывающий момент ( что и было на самых первых аппаратах). По этой причине лопасти закреплены во втулке шарнирно. Есть горизонтальный (главный в этом случае, я бы сказал) и вертикальный шарниры.

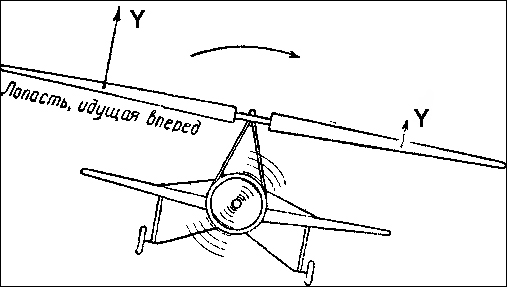

Возникновение переворачивающего момента.

Из-за наличия горизонтального шарнира лопасть при вращении совершает машущие движения с максимальным взмахом в районе 180° и минимальным около 0° – 360°. Это, как мы уже знаем из статьи об автомате перекоса, происходит из-за разных скоростей обтекания воздушным потоком наступающих и отступающих лопастей, а также из-за разных истинных углов атаки на этих лопастях.

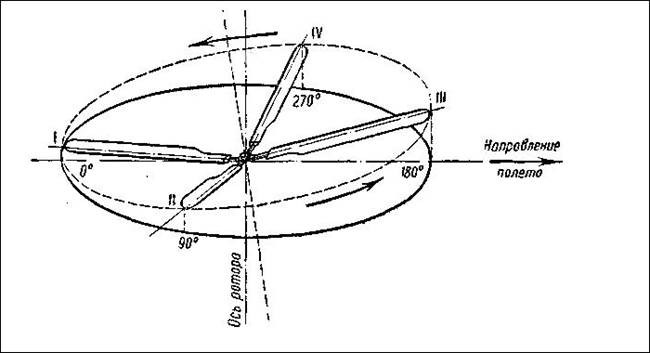

Схема взмаха лопастей несущего винта.

Может показаться логичным и управление автожиром сделать по «вертолетному», то есть через автомат перекоса. Но на самом деле это не совсем правильно. Автомат перекоса меняет углы установки лопастей. А для устойчивой авторотации диапазон этих углов достаточно узок (0°-6°, как я уже говорил), можно легко из него выйти и значительно уменьшить аэродинамическое качество винта.

Поэтому управление автожиром производится с помощью непосредственного изменения положения втулки несущего винта, благо, что в этом случае нет ни двигателя, ни массивного редуктора и ротора. Обычно присутствуют уже знакомые вам по этой статье два канала управления: по крену и по тангажу.

Кроме того дополнительно управление автожиром может осуществляться ( и так происходит на самом деле) при помощи аэродинамических рулей. Это обычно руль направления и может быть еще руль высоты.

Как уже было сказано, для подъема в воздух и устойчивого полета несущий винт автожира должен раскрутиться. Это можно осуществить либо за счет предварительного разгона на земле, либо за счет предварительной раскрутки ротора с последующим быстрым (очень коротким) взлетом.

На современных аппаратах достаточно широко (то есть практически всегда применяются системы предварительной раскрутки, так как это существенно ускоряет взлет, уменьшая разбег автожира до 10-15, а в некоторых случаях и до 5 метров.

По конструктивной сути они возможны следующих типов.

Ручная раскрутка. Тут, собственно, никаких особенностей. Винт раскручивают вручную ( просто руками), после чего пилот садится в кресло и начинает разбег. Способ малоэффективный и неудобный, разбег получается довольно длинный.

Электрическая раскрутка. Это что-то типа стартера двигателя на автомашине. Система достаточно эффективная, но маломощная и тяжеловатая. Один аккамулятор чего стоит.

Следующая система – механическая. Здесь вращающий момент передается на ротор винта от двигателя через муфту сцепления и систему карданных валов. Эта система появилась уже довольно давно, можно сказать на заре «автожиростроения». Она может передавать большой крутящий момент. Но сама по себе довольно сложна и поэтому дорога. К тому же достаточно тяжела. Вместо карданных валов может использоваться гибкий вал, но тогда крутящий момент ограничивается по величине.

Сейчас достаточно большое распространение получила гидравлическая система раскрутки ротора. В этой системе присутствуют два шестеренчатых гидронасоса. Один установлен на двигателе, второй на втулке ротора несущего винта. Второй получает давление от первого и выполняет роль гидромотора, вращая ротор. Такого рода система проста и довольна легка, а крутящие моменты передает большие.

Теоретически вобщем-то можно сказать, что при достаточно больших оборотах раскрутки автожир даже может взлететь с места (по «вертолетному»). Это, конечно, не совсем целесообразно, но в связи с этим нужно сказать, что существует еще один способ взлета. Это так называемый «прыгающий» старт. Он требует усложнение втулки ротора введением устройства управления общим шагом винта. При этом винт с нулевыми углами установки лопастей раскручивается до взлетных оборотов, а потом углы установки резко увеличивают и аппарат «подпрыгивает» вверх, после чего включается в действие маршевый двигатель, а углы установки уменьшаются. Такие аппараты изготавливались в основном в 30-40-х годах прошлого века, но сейчас применения не находят.

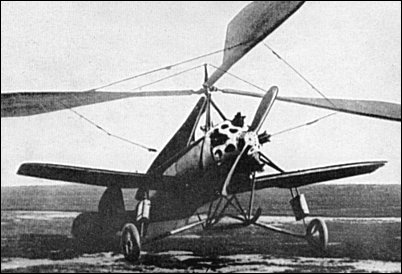

Первый советский автожир КАСКР-1.

Вообще именно в 30-х годах теория и практика автожиров прошла первый ( и довольно бурный) этап своего развития. Это был их «золотой век». Изобретателем автожира считается испанский инженер Хуан де ла Сиерва. Первый уверенный полет его автожира С-4 состоялся 9 января 1923 года. В это же время и в СССР проявляли интерес к этим аппаратам. Однако развитие самолетостроения и разработка новых моделей вертолетов свела этот интерес в мире практически на нет. И только в начале 60-х годов прошлого века началось возрождение автожира.

Итак, автожир. Промежуточное звено между самолетом и вертолетом. Аппарат с массой достоинств. Он значительно более легок в управлении, чем самолет или вертолет. Для него нет такого понятия, как штопор для самолета. При потере скорости он просто начинает снижаться, а если остановится двигатель, то совершит мягкую посадку. При этом для посадки автожиру не нужна большая площадка. Он может сесть с очень малым пробегом или даже практически без него. Для автожира с хорошей предварительной раскруткой ротора практически не нужна площадка и для взлета. Интересно, что при достаточно большом встречном ветре автожир может «висеть» в воздухе. Из всего сказанного можно сказать, что это один из самых безопасных летательных аппаратов. При этом стоимость его значительно ниже стоимости самолетов и вертолетов одного с ним класса (что немаловажно в наше время).

Однако ничего идеального не бывает. Автожир имеет и недостатки. Первое, это достаточно низкий коэффициент полезного действия для двигателя. Поэтому при прочих равных условиях ему нужен более мощный двигатель, чем, например, самолету.

Второе – это полет в специфичных условиях атмосферы. Конкретно это касается обледенения. В случае, если эта неприятность случается с лопастями ротора несущего винта, винт быстро теряет свои аэродинамические свойства и авторотация становится невозможной. Это очень опасно, ведь средств спасения на этом аппарате нет.

Ну и третье, самое главное. У самого безопасного летательного аппарата все же существуют опасные режимы полета. Это такие, как, например, разгрузка ротора и следующий за ним силовой кувырок. Два эти явления могут привести к печальным последствиям в случае, если линия действия тяги находится выше центра тяжести автожира.

Иллюстрация возможности силового кувырка.

В нормальном полете ротор создает достаточную подъемную силу и аппарат находится в равновесии под действием существующих сил. Но если его, как говорят, «завесить» со значительной потерей скорости, например при выходе из пикирования или выполнения горки, то винт «потеряет» набегающий поток и перестанет авторотировать. Подъемная сила значительно упадет (ротор разгрузится) и сила тяги маршевого винта создаст момент вокруг центра тяжести автожира. Аппарат «кувыркнется».

Аналогичное явление может возникнуть при резкой даче газа двигателю. При этом автожир опускает нос, винт переходит на отрицательные углы атаки, и происходит та же самая разгрузка ротора. А за ней естественно кувырок. Такого рода кувырки хорошим обычно не кончаются.

Отсутствие кувырка для классической схемы.

Тут стоит заметить, что автожиры могут быть двух схем. Первая «классическая» с тянущим винтом, когда двигатель расположен впереди пилота и вторая с толкающим винтом. Двигатель здесь, соответственно, сзади. Первая схема сейчас мало применяется, так сказать незаслуженно забыта. А зря!

Для нее явление силового кувырка практически невозможно. Это очень хорошо видно из представленного рисунка. Кроме того расположенный впереди двигатель всегда служит защитой пилоту при неудачной посадке,, что нельзя сказать о движке, расположенном сзади. Может и придавить …

Однако надо сказать, что на современных моделях автожиров ( конечно, если это не самодельные аппараты, изготовленные в ближайшем сарае) такого рода аварийные режимы сведены к минимуму (практически исключены). Кроме того существует современная система подготовки и тренировки пилотов.

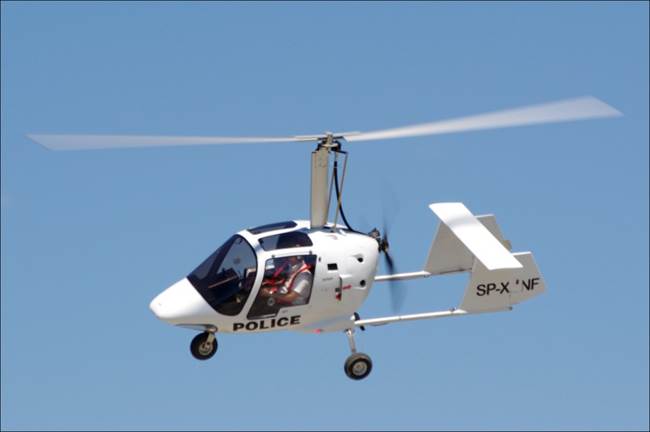

Современный автожир – это, в основном, одно- или двух местный аппарат, относящийся к категории сверхлегких. Обычно такого рода аппараты находятся в частном использовании, однако в настоящее время они начинают применяться в сельском хозяйстве (это показано в одном из приведенных роликов) и различных госструктурах, например в полиции, для осуществления патрулирования и осмотров местности.

Современный автожир Xenon 2.

Наиболее массовы полеты на автожирах в США. В Европе этим увлекаются меньше, но, в общем-то, тоже летают немало. Наиболее прогрессивна в этом плане Германия. На ее территории наибольшее количество школ по обучению полетам на автожирах. Время обучения небольшое, порядка 60 часов теории и 20-30 часов практики в зависимости от школы и способностей пилота. Успешно заканчивают обучение обычно все, потому что, как я уже говорил, простота – одно из достоинств автожира. Готовый пилот получает пилотское свидетельство для управления сверхлегким летательным аппаратом европейского образца (UL).

Самому мне полетать на автожире пока еще не удалось. Получилось только «пощупать». Но обязательно постараюсь это сделать. Уж очень заманчиво еще раз испытать это благодатное чувство полета. Посмотрите ролики и сами все поймете.
