Курсовая работа: Побудова транспортної мережі на основі цифрового обладнання SL 16

Зміст

Вступ

1. Загальна характеристика синхронної цифрової ієрархії

2. Принцип побудови SDH лінійних трактів

3. Функціональні модулі SDH технологій

4. Топології SDH мереж

5. Мережева модель SDH систем

6. Технічні параметри обладнання SL‑16 v. 1, SRT‑1

7. Розрахунок транспортної мережі (Ужгород-Львів-Київ-Харків-Луганськ)

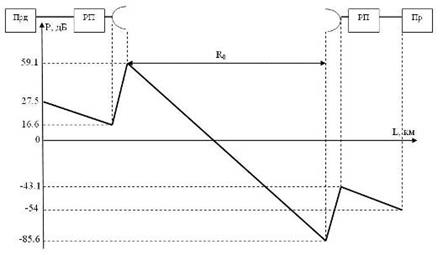

8. Розрахунок радіорелейної СПІ на основі обладнання SRT 1

Висновок

Список використаної літератури

Вступ

Понад двісті років тому індустріалізація глибоко вплинула на світову економіку. Сьогоднішня інформатизація матиме всесвітній вплив значно більших розмірів і змінить долю компаній, країн і людей.

Інформатизація змінює спосіб праці, життя розваг і навчання, надає можливості, які ми тільки починаємо усвідомлювати. Ці зміни утворюють нову інформативну економіку, де технологія єднає кожного з усім, де домінують відкриті комунікації, відкриті стандарти і відкриті ринки.

Інтенсивний розвиток нових інформаційних технологій стимулював розвиток цифрових методів передачі голосу і даних, що в кінцевому рахунку привело до створення не тільки технологій локальних мереж, але й нових високошвидкісних транспортних технологій глобальних мереж.

Найбільш цікавою транспортною технологією, що набула широкого застосування – є синхронна цифрова ієрархія SDH. Ця технологія прийшла на зміну імпульсно-кодовій модуляції РСМ і плезіохронній цифровій ієрархії PDH і стала інтенсивно запроваджуватися у результаті масового встановлення сучасних цифрових АТС, що дозволяє оперувати потоками 2 Мбіт/с і утворення у регіонах локальних кілець SDH.

При створенні Україною національної служби зв'язку її не обминули вищезгадані події і проблеми. Тому у нас технологія SDH знайшла місце для існування. Більше того, її симбіоз із цифровою комутацією, не тільки дає змогу інтегрування зі світом і технічного переоснащення первинної мережі, але й поштовх до територіального реформування систем зв'язку України, яке являє собою поділ країни на чотири територіальні вузли – Центральний, Східний, Південний і Західний.

1. Загальна характеристика синхронних цифрових ієрархій

Синхронна цифрова ієрархія дає змогу організувати універсальну транспортну систему, яка охоплює всі ділянки мережі й виконує функції передавання інформації контролю та керування. Вона розрахована на транспортування сигналів плезіохронної цифрової ієрархії, а також усіх діючих і перспективних служб, у тому числі й широкосмугової цифрової мережі з інтеграцією службB-ISDN, яка використовує асинхронний спосіб передавання АТМ.

У синхронній цифровій ієрархії використано останні досягнення електроніки, системотехніки, обчислювальної техніки тощо. Її застосування уможливлює суттєве скорочення обсягу й вартості апаратури, експлуатаційних витрат, а також тривалості монтажу й настроювання устаткування.Разом з тим її застосування значно підвищує надійність живучість і гнучкість мереж та якість зв'язку.

Лінійні сигнали синхронної цифрової ієрархії організовані всинхронні транспортні модулі SТМ (табл. 1.1), перший з яких відповідаєшвидкості 155 Мбіт/с, а кожний наступний має швидкість у 4 рази вищу від попереднього й утворюється байтовим синхронним мультиплексуванням.

Таблиця 1.1 – Ієрархія швидкостей SDH

Як уже зазначалося, основним середовищем передавання сигналів для SDH є ВОЛЗ, хоча можливе використання й радіоліній.якщо пропускна спроможність радіоліній недостатня дляSTM‑1 застосовується субпервинний транспортний модуль STM-RR зі швидкістю передавання 52 Мбіт/с (що втричі менше, ніж уSTM‑1). ПротеSTM-RR не є рівнем синхронної цифрової ієрархії і не може використовуватись на інтерфейсах мережних вузлів.

У мережі синхронної цифрової ієрархії використовуєтьсяпринцип контейнерних перевезень. Сигнали, що підлягають транспортуванню,попередньо розміщуються в стандартних контейнерах. Всі операціїз контейнерами відбуваються незалежно від їхнього вмісту. Завдяки цьому досягається прозорість мережі синхронної цифрової ієрархії,тобто можливість транспортування сигналів плезіохронної цифрової ієрархії, потоків АТМ або будь-яких нових сигналів.

Найвищий шар утворює мережу каналів, якими обслуговуються кінцеві користувачі. Групи каналів об'єднуються в групові тракти різних порядків (середній шар), які організовуються в лінійні тракти, що належать до нижнього шару фізичного середовища передавання. Нижній шар поділяється на підшар секцій (мультиплексних і регенераційних) та підшар фізичного середовища.

Існують контейнери чотирьох рівнів (табл. 1.2, в якій не наведено швидкість 8 Мбіт/с європейської плезіохронної цифрової ієрархії, тому що контейнер С₂ призначений для нових сигналів з неієрархічними швидкостями).

Важливою особливістю мережі синхронної цифрової ієрархії єподіл її нафункціональні шари та підшари. Кожен нижчий шар обслуговує вищий і має заміняти його. Незалежність кожного шару дає змогу впроваджувати,модернізовувати або заміняти його, не торкаючись інших шарів.

Таблиця 1.2. – Швидкості стандартних каналів доступу

Найвищий шар утворює мережу каналів, якими обслуговуються кінцеві користувачі. Групи каналів об'єднуються в групові тракти різних порядків (середній шар), які організовуються в лінійні тракти, що належать до нижнього шару фізичного середовища передавання Нижній шар поділяється на підшар секцій (мультиплексних і регенераційних) та підшар фізичного середовища.

Ієрархія SDH включає декілька рівнів STM. Як приклад використання рівнів в мережі SDH на Рис. 1 показана первинна мережа SDH, що включає кільця магістральної мережі, побудованої на потоках STM‑16, регіональних мереж, побудованих на потоках STM‑4, і локальних мереж з потоками STM‑1.

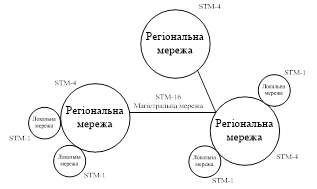

Рис. 1. Приклад первинної мережі, побудованої на технології SDH

Рис. 2. Прикладкомбінованої первинної мережі PDH/SDH

В процесі упровадження технології SDH на першому етапі вірогідна поява комбінованих мереж SDH/PDH. Технологія SDH упроваджується звичайно у вигляді «островів», об'єднаних каналами існуючої первинної мережі (Рис. 2). На другому етапі «острови» об'єднуються в первинну мережу на основі SDH. В результаті на сучасному етапі необхідно не тільки розглядати технологію SDH, але і орієнтуватися на вивчення комбінованих мереж і процесів взаємодії SDH і PDH.

2. Принцип побудови SDH лінійних трактів . Загальні особливості побудови синхронної ієрархії

Розглянемо загальні особливості побудови синхронної цифрової ієрархії SDH.

Не дивлячись на переваги мереж SDH перед мережами PDH, вони б не мали такого успіху, якщо б не сприйняття та підтримка стандартів PDH. При розробці технології SONET забезпечувалась прийняття американської, а при розробці SDH – європейської ієрархії PDH. В кінцевому варіанті стандарти SONET/ SDH підтримували дві попередні ієрархії. Це виразилось в тому, що термінальні мультиплексори та мультиплексори вводу / виводу мереж SONET/SDH, через які створювався доступ в мережі були розраховані на підтримку лише тих вхідних каналів, або каналів доступу, швидкість передачі яких відповідала об’єднаному стандартному ряду американської і європейської ієрархії PDH (1.5, 2, 6, 8, 34, 45, 140 Мбіт/с). Цифрові сигнали каналів доступу, швидкість яких відповідала вказаному ряду, будемо називати трибами PDH, а сигнали, швидкість передачі яких відповідає стандартному ряду швидкостей SDH – трибами SDH.

Першою особливістю ієрархії SDH – підтримка вхідних сигналів каналів доступу лишу трибів PDH і SDH.

Другою особливістю є процедура формування структури фрейма.

При присутності ієрархії структур, структура верхнього рівня будується із структур нижнього рівня, декілька структур цього рівня можуть бути об’єднані в більш загальну структуру.

Інші правила відтворюють специфіку технології. Наприклад, на вході мультиплексора доступу маємо триби PDH, які повинні бути упаковані в оболонку фрейму так, щоб їх можна було б легко ввести і вивести в потрібному місці за допомогою мультиплексора вводу / виводу. Для цього сам фрейм достатньо представити у вигляді контейнера стандартного розміру (в силу синхронності мережі його розміри не повинні мінятись), маючи супроводжуючу інформацію – заголовок, де зібрані всі необхідні для управління та маршрутизації контейнера поля-параметри і внутрішню ємність для розміщення корисного навантаження, де повинні розміщуватись однотипні контейнери меншого розміру, які також повинні мати якийсь заголовок та корисне навантаження за методом послідовних вкладень, або інкапсуляцій.

Для реалізації цього методу було запропоновано використання поняття контейнер, в який запаковувались триби. По типу і розмірі контейнери ділились на чотири рівні, відповідно рівням PDH. На контейнер повинен наклеюватись ярлик, який має управляючу інформацію для збору статистики проходження контейнера. Контейнер з таким ярликом використовується для переносу інформації (являється логічним, а не фізичним об’єктом, тому його називають віртуальним контейнером).

Наступна особливість ієрархії SDH – триби повинні бути запаковані в стандартно розташовані контейнери, розміри яких визначаються рівнем трибу в ієрархії PDH.

Віртуальні контейнери можуть об’єднуватись в групи двома різними способами. Контейнери нижніх рівнів можуть, наприклад, мультиплексуватись (складатись разом) і використовуватись в якості корисного навантаження контейнерів верхнього рівня (більшого розміру), які, в свою чергу, служать корисним навантаженням найвищого рівня (найбільшого розміру) – фрейма STM‑1.

Таке групування може відтворюватись за жорсткою синхронною схемою, при якій місце окремого контейнера в полі для розміщення строго фіксованого навантаження. З іншої сторони, з декількох фреймів можуть бути створені нові (більш великі) утворення мультифреймів.

Із можливих різновидів в типі складових фрейм контейнерів і не передбачених часових затримок в процесі завантаження фрейму положення контейнерів в середині мультифрейму може бути, строго говорячи, не фіксованою, що може привести до помилки при вводі/виводі контейнера, враховуючи загальну нестабільність синхронізації в мережі. Для встановлення фактичний адрес початку контейнера на карті поля, відведеного під корисне навантаження. Вказівник дає контейнеру деяку степінь волі (можливість «плавати» під дією непередбачених часових флуктуацій), але при цьому дає гарантію, що не буде загубленим.

Третьою особливістю ієрархії SDH – положення віртуального контейнера може приділятись з допомогою вказівників, які дозволяють встановити проти значне з фактом синхронності обробки і можливості зміни положення контейнера в середині поля корисного навантаження.

Хоча розміри контейнерів різні і ємність контейнерів верхніх рівнів достатньо велика, може з’ясуватись таке, що або вона все одно недостатня, або під навантаженням краще виділити декілька (в тому числі і з дрібною частиною) контейнерів меншого розміру. Для цього в SDH технології передбачена можливість скріплення чи конкатенації контейнерів. Складаний контейнер відрізняється відповідним індексом від основного і розглядається (з точки зору розміщення навантаження) як один великий контейнер. Вказана можливість дозволяє з однієї сторони оптимізувати використання дану номенклатуру контейнерів, з іншої сторони дозволяє легко пристосувати технологію з новими типами навантаження, не відомої на момент розробки.

Четверта особливість ієрархії SDH – декілька контейнерів одного рівня можуть бути зчеплені разом і розглядатись як один неперервний контейнер, використовуваний для розміщення нестандартного корисного навантаження.

П’ята особливість ієрархії SDH полягає в тому, що в ній передбачено формування окремого (нормальної для технології пакетної обробки в локальних мережах) поля заголовків розміром 9×9=81 байт. Хоча перенавантаження загальним заголовком не є велике і становить 3.33%, він достатньо великий, щоб розмістити всю необхідну керуючу і контрольну

інформацію і відвести частину байта для організації необхідних службових каналів передачі даних. Враховуючи, що передача кожного байта в структурі фрейму еквівалентна потоку даних зі швидкістю 64 кбіт/с, передача вказаного заголовку відповідає організації потоку службової інформації еквівалентного 5.184 Мбіт/с.

Звичайно, що при побудові любої ієрархії повинен бути визначений або ряд стандартних швидкостей цієї ієрархії, або правило його формування і певний (породжуючий) член ряду. Якщо для PDH значення DSO (64 кбіт/с) визначалось достатньо просто, то для SDH значення першого члена можна було дістати лише після визначення структури фрейму і його розміру.

Схема логічних міркувань достатньо проста. По-перше, поле його корисного навантаження повинно було вміщати максимальний по розміру віртуальний контейнер, сформований при інкапсуляції трибу 140 Мбіт/с. По-друге, його розмір: 9×261=2349 байт і визначив розмір поля корисного навантаження STM‑1, а додане до нього поле заголовків визначило розмір синхронно транспортного модуля STM‑1: 9×261+9×9=24730 байт, або 2430×8=19440 біт, що при частоті повторення 8000 Гц дозволяє визначити і породжуючий член ряду для ієрархії SDH: 19440×8000=155.52 Мбіт/с.

Узагальнена схема мультиплексування потоків SDH.

Стандартна схема інкапсуляції PDH трибів в контейнери і їх послідовного мультипликсування при формуванні модуля STM‑1 представлена на рисунку 3.

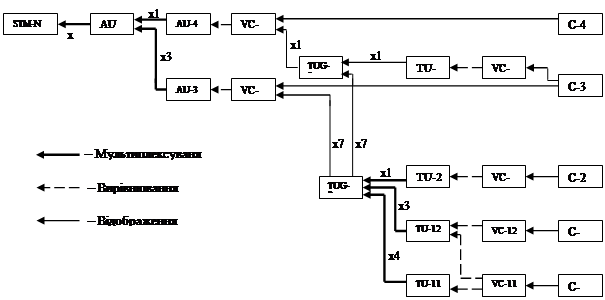

Рис. 3. Схема мультиплексування PDH трибів в технології SONET SDH

В даній схемі мультиплексування використовуються наступні скорочення: C-n – контейнери рівня n (n= 1,2,3,4); VC-n – віртуальні контейнери рівня n (n= 1,2,3,4); TU-n – трибні блоки рівня n (n=1,2,3); TUG-n – групові трибні блоки рівня n (n=2,3); AU-n – адміністративні блоки рівня n (n=3,4); AUG-n – групові адміністративні блоки, STM-N – синхронний транспортний модуль.

Контейнери C-n призначені для інкапсуляції (розміщення з ціллю послідовного переносу) відповідних сигналів каналів доступу, або трибів, які живлять їхні входи. Слово «інкапсуляція» більше підкреслює фізичний сенс процесу, тоді коли логічно проходить відображення структури фрейма відповідного трибу на структуру інкапсулюючого його контейнера. Рівні контейнера n відповідають рівням PDH ієрархії (n=1,2,3,4), а кількість типорозмірів контейнерів N повинно бути рівним кількості членів об’єднаного стандартного ряду. Ці числа узгоджені так як четвертий рівень PDH за стандартом мають лише в ЕС ієрархії. C‑4 інкапсулює Е4, а контейнери C – 1,2,3 повинні бути розбиті кожен на два підрівні, для інкапсуляції відповідних трибів АС і ЕС ієрархій.

T-n, E-n – стандартні канали доступу, або триби рівня n (в термінології зв’язківців – «компонентні сигнали») – вихідні потоки (або входи) SDH мультиплексора, відповідні об’єднаному стандартному ряду АС і ЕС ієрархій SDH.

C-n – контейнер рівня n – елемент SDH, який вміщує триби T-n, несучі в собі інформаційне навантаження відповідного рівня ієрархії PDH, контейнери рівня n розбиваються на наступні контейнери підрівнів C-nm:

С‑1 – розбивається на контейнер С‑11, інкапсулюючий триб Т‑1=1.5 Мбіт/с і контейнер С‑12, інкапсулюючий триб Е1 = 2 Мбіт/с;

С‑2 – розбивається на контейнер С‑21, інкапсулюючий триби Т2 =6 Мбіт/с і контейнер С‑22, інкапсулюючий триб Е2 =8 Мбіт/с;

С‑3 – розбивається на контейнер С‑31, інкапсулюючий триби Е3=6 Мбіт/с і контейнер С‑32, інкапсулюючий триб Т3 =45 Мбіт/с;

С‑4 – ці контейнери не мають підрівнів і інкапсулюють триби Е4=140 Мбіт/с.

У першому стандарті G.708 контейнери С-n були призначені не лише для інкапсуляції PDH трибів, а й інших (тоді ще не контейнерованих) широкосмугових сигналів.

Контейнери можна розглядати в якості перших елементів в номенклатурі елементів SDH ієрархії. До контейнера (як і до любого пакету підданому відправці за деяким маршрутом) добавляється маршрутний заголовок. В результаті він перетворюється у віртуальний контейнер VC рівня n. В номенклатурі елементів SDH ієрархії існують такі віртуальні контейнери:

VC -1, VC‑2 – віртуальні контейнери нижніх рівнів;

VC‑3, VC‑4 – віртуальні контейнери верхніх рівнів.

Структура контейнерів достатньо проста і визначається за формулою:

РОН + PL, де РОН – маршрутний заголовок (в термінології зв’язківців – трактовий заголовок), PL – корисне навантаження.

Віртуальні контейнери VC – 1,2,3 рівнів 1,2,3, також як і контейнери С – 1,2,3

розбиваються на віртуальні контейнери підрівнів nm, а саме:

VC – 1 розбиваються на VC – 11, VC – 12;

VC – 2 розбиваються на VC – 21, VC – 22;

VC – 3 розбиваються на VC – 31, VC – 32;

Поля PL і РОН формату віртуального контейнера як логічного елемента мають вигляд:

- PL – поле різних розмірів (в залежності від типу віртуального контейнера), формат якого має двовимірну структуру по типу фрейму виду 9хm (9 стрічок і m стовпців). Це поле формується або з контейнерів відповідного рівня (наприклад, для віртуальних контейнерів VC – 1,2 воно формується із контейнерів С – 1,2 відповідно), або із інших відповідних елементів структури мультиплексування SDH.

- РОН – поле, розміром не більше 9 байт, формат якого має двовимірну структуру виду 1×n (наприклад, формат 1×9 для VC -4, або VC -32 і формат 1×6 байт для VC – 31). Це поле складається із різних за призначенням байтів.

TU-n – трибні блоки рівня n (n=1,2,3) (в термінології зв’язківців субблоки) – елементи структури мультиплексування SDH, формат яких простий і визначається формулою: PTR +VC, де PTR – показник трибного блока (TU-n PTR), який відноситься до відповідного віртуального контейнера, наприклад, TU‑1 = (TU‑1 PTR) + VC‑1. Трибні блоки рівня n, як віртуальні контейнери діляться на трибні блоки підрівнів nm, тобто TU – nm, а саме:

- TU‑1 розбивається на TU‑11 TU‑12;

- TU‑2 розбивається на TU‑21 TU‑22;

- TU‑3 розбивається на TU‑31 TU‑32.

TUG-n – група трибних блоків рівня n (початково використовувався тільки рівень 2, а потім використовується рівень 3), яка формується в результаті мультиплексування декількох трибних блоків.

– TUG‑2 – група трибних блоків рівня 2 – елемент структури мультиплексування SDH, який формується шляхом мультиплексування трубних блоків TU – 1,2 з своїми коефіцієнтами мультиплексування; TUG‑2 також, як і TU – 1,2 розбивається на два підрівні – TUG‑21 і TUG‑22.

В результаті використання всіх можливих варіантів, яких вимагає наявність підрівнів, наведена загальна схема розгортається в детальну симетричну відносно контейнера С‑4 схему мультиплексування, запропоновану в першому варіанті стандарту G.709. Тут xN означають коефіцієнти мультиплексування.

Мультиплексовання STM‑1 в STM-N може здійснюватися як каскадно: 4х1→4, 4х4→16, 4х16→64, 4х64→256, так і безпосередньо по схемі N:1→ N, де N =4, 16, 64,256. При цьому для схеми безпосереднього мультиплексування використовується чергування байтів.

Наприклад, якщо шістнадцять STM‑1 каналів (0, 1, 2,… 13, 14, 15 або в шіснадцятковій системі числення 0, 1, 2,…, D, E, F) на вході мультиплексора – генерують шістнадцять байт-послідовностей: b₀ b₀ b₀ …, b₁ b₁ b₁ …, b₂ b₂ b₂ …, …, b_D b_D b_D …, b_E b_E b_E …, b_F b_F b_F …, то в результаті мультиплексування на виході – формується байт-послідовність: b₀ b₁ b₂ …b_D b_E b_F b₀ b₁ b₂ …. Фактично так просто вдається мультиплексувати тільки тоді, коли всі – мають однакову структуру корисного навантаження, якщо ні, то потрібно щоб виконувалися деякі правила безконфліктного взаємозв’язку. В стандарті G.708 вимагається щоб, всі STM‑1 належали до одної з трьох категорій:

1 – AU‑3 (різного типу), які несуть С‑3 як корисне навантаження;

1 – AU-n (різного типу), які несуть той же тип TUG‑2 як корисне навантаження;

3 – Різні типи TUG‑2 як корисне навантаження.

В тому ж стандарті останній версії (1993) у зв'язку з відмінностями в схемах ETSI і SONET/SDH правила беконфліктного взаємозв’язку STM-N послідовностей стають ще більш строгими, а саме:

– при мультиплексуванні послідовностей, які містять AUG, які базуються на різних AU-n (AU‑4 або AU‑3), перевага надається схемам, що використовують AU‑4. Ті ж схеми, що використовують AU‑3 повинні бути демультиплексовані до рівня TUG‑2 або VC‑3 (в залежності від корисного навантаження) і повторно мультиплексвані по схемі: TUG‑3 → VC‑4→ AU‑4;

– при мультиплексуванні послідовностей, які містять VC‑11, які використовують різні TU-n (TU‑11 або TU‑12), перевага надається схемам, що використовують TU‑11.

Якщо при формуванні модуля STM-N використовується каскадне мультиплексування, то воно здійснюється чергуванням груп байтів, причому число байтів в групі рівне кратності мультиплексування попереднього каскада. Наприклад, якщо формування STM‑16 здійснюється по двокаскадній схемі 4xSTM‑1 → STM‑4, 4xSTM‑4 → STM‑16, то перший каскад використовує мультиплексування по байтам, а другий – по групам, складених з чотирьох байтів. Якщо припустити, що на вхід кожного з чотирьох STM‑4 поступають послідовності {bⁱ _j } – (де нижні індекси і =0,1,2,3 – номери входів, а верхні індекси j = 1,2,3,4 – номери мультиплексорів STM‑4), то процес формування здійснюється наступним чином:

Зрозуміло, що якщо формування STM‑64 проходить по трьох каскадній схемі 4xSTM‑1 → STM‑4, 4xSTM‑4 → STM‑16, 4xSTM‑16 → STM‑64, то перший каскад використовує мультиплексування по байтам, другий по групам, складених з чотирьох байтів, а третій по групам з 16 байтів.

Спрощена структура синхронного транспортного модуля STM‑1 зображена на Рис. 4.

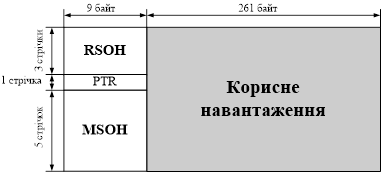

Рис. 4. Структура синхронного транспортного модуля STM‑1

Тривалість циклу передачі STM‑1 складає 125 мкс, тобто він повторюється з частотою 8 кГц. Кожна рамка відповідає швидкості передачі 64 Кбіт/с. Значить, якщо витрачати на передачу кожної рамки 125 мкс, то за секунду буде передано 9 * 270 * 64 Кбіт/с = 155520 Кбіт/с, тобто 155 Мбіт/с.

Для утворення вищих цифрових потоків в SDH‑системах формується наступна цифрова ієрархія: 4 модулі STM‑1 об'єднуються шляхом побайтового мультиплексування в модуль STM‑4, потім 4 модулі STM‑4 об'єднуються в модуль STM‑16 і так далі. Існує також можливість прямого мультиплексування STM‑1 в STM-N.

Розглянемо принцип мультиплексування STM на прикладі формування модуля STM‑16: спочатку кожні 4 модулі STM‑1 за допомогою мультиплексорів з чотирма входами об'єднуються в модуль STM‑4, потім 4 модулі STM‑4 мультиплексуються таким же 4‑вхідним мультиплексором в модуль STM‑16. Проте існують мультиплексори на 16 входів, дозволяючі з STM‑1 відразу одержати STM‑16.

Формування модуля STM‑1. У мережі SDH застосовні принципи контейнерних перевезень. Необхідні для транспортування сигнали вставляють в стандартні контейнери (Container). Всі операції з контейнерами проводяться незалежно від їх вмісту, чим досягається прозорістьмережі SDH, тобто можливість транспортувати будь-які дані, зокрема потоки PDH.

Найближчим по швидкості до першого рівня ієрархії SDH (155.520 Мбіт/с) є цифровий потік E4 плезіохронної цифрової ієрархії PDH з швидкістю, рівною 139.264 Мбіт/с. Простіше всього помістити його в модуль STM‑1. Для цього поступаючий цифровий сигнал спочатку «упаковують» в контейнери, тобто розміщують в певних позиціях контейнерів. Ці контейнери називаються C‑4.

Контейнер C‑4 містить 9 рядків по 260 однобайтових стовпців. Додаванням ще одного стовпця – маршрутного заголовка – (Path Over Head – POH) цей контейнер перетвориться у віртуальний контейнер VC‑4 .

Нарешті, щоб помістити VC‑4 в модуль STM‑1, його забезпечують покажчиком (PTR), утворюючи тим самим адміністративний блок AU‑4 (Administrative Unit), а останній поміщають безпосередньо в модуль STM‑1 разом з секційним заголовком SOH.

Рис. 5. Розміщення контейнерів в модулі STM‑1

Синхронний транспортний модуль STM‑1 можна схожим чином завантажити і іншими плезіохронними потоками (E1, E2, E3).

Як приклад розглянемо процес формування синхронного транспортного модуля STM‑1 з навантаження потоку Е1 (Рис. 6.).

Розглянемо детальніше формування модуля STM‑1 на прикладі вхідного потоку 2048 кбіт/с (див. Рис. 6).

Трибний потік Е1 2048 кбіт/с з тактовою частотою 8 кГц (як і у фрейму STM‑1) входить у контейнер С‑12. У потоці Е1 32 байта. До цієї послідовності можливе додавання вирівнюючих біт і інших фіксуючих, керуючих і упаковуючих біт (показаний блоком «біти»). У підсумку ємність С‑12 може бути більше або дорівнює 34 байтам, (приймемо 34 байт).

1.До контейнера С‑12 додається маршрутний заголовок РОН довжиною 1 байт, (буде 35 байт).

2.До контейнера VС‑12 додається покажчик трибного блоку РТR довжиною 1 байт, (разом 36 байт)

3.За допомогою байт мультиплексування послідовність трибних блоків ТU‑12 групується в субблоки по трьох групи 36x3 = 108 байт. Отже, ТUG‑2 має довжину 108 байт. Це зручніше представити у виді матриці 9x12 байт.

4.Послідовність ТUG‑2 повторно байт-мультиплексується для формування групи ТUG‑3 108x7=774, тобто матриця 9x84 байт.

5.Послідовність ТUG‑3 мультиплексують 3:1. Одержують 774x3 = 2322.

6.Формується VС‑4 шляхом додавання маршрутного заголовка РОН довжиною 9 байт. Фрейм стає довжиною 2322 + 9= 2331 байт.

7.Додається заголовок РTR довжиною 9 байт для одержання адміністративного блоку АU‑4.

8.Шляхом формального мультиплексування 1:1 АU‑4 і мультиплексування 3:1 АU‑3 поєднуються в групу адміністративних блоків АUG.

9.До групи АUG додається секційний заголовок SОН (з 2‑х частин RSОН 3x9 байт, МSОН 5x9 байт) у результаті чого виявляється сформованим стандартний транспортний модуль SТМ‑1 у виді кадру довжиною 2430 байт або у виді матричного фрейму 9x270 байт, то при частоті передачі 8 кГц складе швидкість 155.52 Мбіт/с.

Трохи відрізняються схеми складання SТМ‑1 будуть виходити для інших трибних потоків.

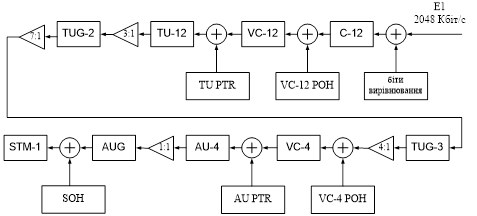

Рис. 6. Формуваннясинхронного транспортного модуля STM‑1 з навантаження потоку Е1.

Як видно з Рис. 6, в процесі формування синхронного транспортного модуля до навантаження спочатку додаються вирівнюючі біти, а також фіксовані і управляючі біти. До сформованого контейнера С‑12 додається заголовок маршруту VC‑12 РОН (Path Overhead), в результаті формується віртуальний контейнер.

Додавання до віртуального контейнера 1 байта вказівника (PTR) перетворює перший на блок навантаження (TU). Потім відбувається процедура мультиплексування блоків навантаження в групи блоків навантаження (TUG) різного рівня аж до формування віртуального контейнера верхнього рівня VC‑4. В результаті приєднання заголовка маршруту VC‑4 РОН утворюється адміністративний блок (AU), до якого під'єднується секційний заголовок SОН (Section Overhead). Враховуючи розділення маршруту на два типи секцій, SОН складається із заголовка регенераторної секції (RSOH) і заголовка мультиплексорної секції (MSOH).

Наявність великого числа вказівників (PTR) дозволяє чітко визначити місцезнаходження того або іншого плезіохронного потоку в синхронному транспортному модулі.

Важливою особливістю SDH є те, що в заголовках, крім маршрутної інформації, є дані, що дозволяють забезпечити управління всією мережею в цілому, забезпечувати дистанційні перемикання в мультиплексорах, реалізовувати ефективність експлуатації мережі і забезпечувати якість на належному рівні.

3. Функціональні модулі SDH технологій

Опишемо основні елементи системи передачі даних на основі SDH, або функціональні модулі SDH. Ці модулі можуть бути зв'язані між собою в мережу SDH. Логіка роботи або взаємодії модулів в мережі визначає необхідні функціональні зв'язки модулів – топологію, або архітектуру мережі SDH.

Мережа SDH, як і будь-яка мережа, може будуватися з окремих функціональних модулів обмеженого набору: мультиплексорів, комутаторів, концентраторів, регенераторів і термінального устаткування. Цей набір визначається основними функціональними задачами, вирішуваними мережею:

· збір вхідних потоків через канали доступу в агрегатний блок, придатний для транспортування в мережі SDH – задача мультиплексування, вирішувана термінальними мультиплексорами – ТМ мережі доступу;

· транспортування агрегатних блоків по мережі з можливістю введення / виведення вхідних/вихідних потоків – задача транспортування, вирішувана мультиплексорами введення / виведення – ADM, логічно управляючими інформаційним потоком в мережі, а фізично – потоком у фізичному середовищі, що формує в цій мережі транспортний канал;

· перевантаження віртуальних контейнерів відповідно до схеми маршрутизації з одного сегмента мережі в іншій, здійснювана у виділених вузлах мережі, – задача комутації, або крос-комутації, вирішувана за допомогою цифрових комутаторів або крос-комутаторів – DXC;

· об'єднання декількох однотипних потоків в розподільний вузол – концентратор (або хаб) – задача концентрації, вирішувана концентраторами;

· відновлення (регенерація) форми і амплітуди сигналу, передаваного на великі відстані, для компенсації його загасання – задача регенерації, вирішувана за допомогою регенераторів – пристроїв, аналогічних повторювачам в LAN;

· сполучення мережі користувача з мережею SDH – задача сполучення, вирішувана за допомогою кінцевого устаткування – різних погоджуючих пристроїв, наприклад, конверторів інтерфейсів, конверторів швидкостей, конверторів імпедансу і т.д.

Розглянемо роботу деяких модулів.

Мультиплексор. Основними функціональними модулями мереж SDH являються мультиплексори. Мультиплексори SDH на відміну від звичайних мультиплексорів використовуваних наприклад в РDH мережах виконують функції як притаманні мультиплексору, так і функції термінального доступу, дозволяючи підключити низько швидкісні канали РDH ієрархії безпосередньо до своїх вхідних портів. Вони являються більш універсальними і гнучкими пристроями, які дозволяють вирішувати практично всі вище перераховані задачі.

Термінальний мультиплексом ТМ може вводити канали (комутувати їх з входу трибного інтерфейсу на лінійний вихід), або виводити канали (комутувати їх з лінійного входу на вихід трибного інтерфейсу). Він також може здійснювати локальну комутацію входу одного трибного інтерфейсу на вихід другого трибного інтерфейсу. Як правило ця комутація обмежується трибами 1.5-2 Мбіт/с.

Термінальний мультиплексор TM є мультиплексором і кінцевим пристроєм SDH мережі з каналами доступу, відповідним трибам PDH і SDH ієрархії (Рис. 7). Термінальний мультиплексор може або вводити канали, тобто комутувати їх з входу трибного інтерфейсу на лінійний вихід, або виводити канали, тобто комутувати з лінійного входу на вихід трибного інтерфейсу.

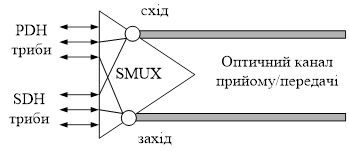

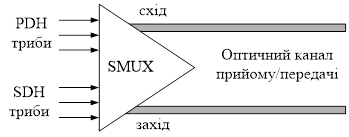

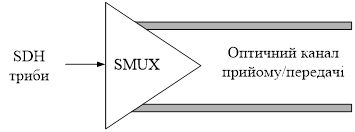

Рис. 7. Синхронниймультиплексор (SMUX): термінальний мультиплексор ТМ або мультиплексор вводу / виводу ADM

Мультиплексор SDH ієрархії (STM -16) в якого швидкість вихідного потоку 10 Гбіт/с, максимальний набір каналів доступу може включати РDH триби 1.5, 2, 6, 34, 45, 140 Мбіт/с і SDH триби 155, 622, 2500 Мбіт/с відповідно STM -1, STM – 4, STM -16. Якщо РDH триби являються електричними, то SDH триби можуть бути як електричними (STM -1) так і оптичними (STM – 4, STM -16). Ясно, що конкретний мультиплексор може і не мати повного набору трибів для використання в якості каналів доступу. Це визначається не лише бажаннями замовника, а й можливостями фірми-виробника.

Другою важливою особливістю SDH мультиплексора являється присутність двох оптичних лінійних виходів, так званих агрегатних виходів, які використовуються для створення режиму 100% – го резервування, або захисту по схемі 1+1 з ціллю підвищення надійності. Ці виходи можуть називатись також основними та резервними, або східними та західними. Східними та західними їх називають, щоб зазначити два протилежних напрямки поширення сигналу в кільцевій топології.

Мультиплексор вводу / виводу ADM може мати на вході такий самий набір трибів що й термінальний. Він дозволяє вводити / виводити відповідні їм канали. Додатково до можливостей комутації ADM дозволяє утворювати наскрізну комутацію вихідних потоків в двох напрямках, а також утворювати замикання каналу прийому на канал передачі на двох сторонах (східній та західній) у випадку виходу із ладу одного із напрямків. А також дозволяє пропускати основний оптичний потік в обхідному режимі.

Регенератор є виродженим випадком мультиплексора, що має один вхідний канал – як правило, оптичний триб STM-N і один або два агрегатні виходи (Рис. 8). Він використовується для збільшення допустимої відстані між вузлами мережі SDH шляхом регенерації сигналів корисного навантаження. Звичайно ця відстань складає 15 – 40 км. для довжини хвилі порядка 1300 нм, або 40 – 80 км. – для 1500 нм.

Мал. 8. Мультиплексорв режимі регенератора

Комутатор. Фізично можливості внутрішньої комутації каналів закладені в самому мультиплексорі SDH, що дозволяє говорити про мультиплексор як про внутрішній або локальний комутатор. На Рис. 9, наприклад, менеджер корисного навантаження може динамічно змінювати логічну відповідність між трибним блоком TU і каналом доступу, що рівносильне внутрішній комутації каналів. Окрім цього, мультиплексор, як правило, має можливість комутувати власні канали доступу, (Рис. 10), що рівносильне локальній комутації каналів. На мультиплексори, наприклад, можна покласти задачі локальної комутації на рівні однотипних каналів доступу, тобто задачі, вирішувані концентраторами (Рис. 10).

У загальному випадку доводитися використовувати спеціально розроблені синхронні комутатори – SDXC, здійснюючі не тільки локальну, але і загальну або прохідну комутацію високошвидкісних потоків і синхронних транспортних модулів STM-N (Рис. 11). Важливою особливістю таких комутаторів є відсутність блокування інших каналів при комутації, коли комутація одних груп TU не накладає обмежень на процес обробки інших груп TU. така комутація називається неблокуючою.

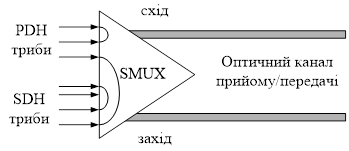

Рис. 9. Мультиплексорвводу / виводу в режимі внутрішнього комутатора

Рис. 10. Мультиплексорвводу / виводу в режимі локального комутатора

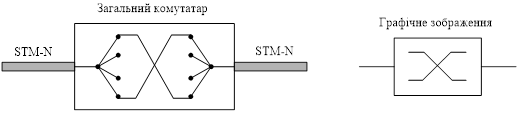

Рис. 11. Загальнийабо прохідний комутатор високошвидкісних каналів

Можна виділити шість різних функцій, виконуваних комутатором:

· маршрутизація (routing) віртуальних контейнерів VC, що проводиться на основі використання інформації в маршрутному заголовку ROH відповідного контейнера;

· консолідація або об'єднання (consolidation/hubbing) віртуальних контейнерів VC, що проводиться в режимі концентратора / хаба;

· трансляція (translation) потоку від крапки до декількох крапок, або до мультикрапки, здійснювана при використанні режиму зв'язку «крапка – мультикрапка»;

· сортування або перегрупування (drooming) віртуальних контейнерів VC, здійснювана з метою створення декількох впорядкованих потоків VC із загального потоку VC, що поступає на комутатор;

· доступ до віртуального контейнера VC, здійснюваний при тестуванні устаткування;

· введення / виведення (drop/insert) віртуальних контейнерів, здійснювана при роботі мультиплексора введення / виведення;

Концентратори. Концентратор являє собою мультиплексор об’єднуючий, як правило, однотипні потоки, які поступають від віддалених вузлів мережі в один розприділяючий вузол мережі SDH, не обов’язково також віддалений, але зв’язаний з транспортною мережею. Цей вузол може також мати не два, а 3,4, або більше лінійних потоків типу STM-N, або STM-N‑1 і дозволяє організувати відгалужені від основного потоку, або кільця. Або, навпаки, підключення двох зовнішніх гілок до основного потоку чи кільцю. В загальному випадку він дозволяє зменшити загальне число каналів підключених безпосередньо до основної мережі SDH. Мультиплексор розподільного вузла в порті розгалуження дозволяє локально комутувати підключені до нього канали, даючи можливість віддаленим вузлам обмінюватись через нього між собою, не навантажуючи основний транспортний потік.

4. Топології SDH мереж

Архітектурні рішення при проектуванні мереж SDH можуть бути сформовані на базі використання елементарних топологій мереж в якості їх окремих сегментів. Найбільш часто використовуються поєднання кільцевої та радіальної топологій, або топології послідовно лінійного кола.

Топологія «крапка-крапка».

Сегмент мережі, зв'язуючий два вузли А і B, або топологія «крапка – крапка», є найпростішим прикладом базової топології SDH мережі (мал. 12). Вона може бути реалізована за допомогою термінальних мультиплексорів ТМ, як по схемі без резервування каналу прийому/передачі, так і по схемі із стовідсотковим резервуванням типу 1+1, використовуючи основний і резервний електричні або оптичні агрегатні виходи (канали прийому/передачі).

Рис. 12. Топологія « крапка-крапка», реалізована з використанням ТМ

Топологія «послідовний лінійний ланцюг»

Ця базова топологія використовується тоді, коли інтенсивність трафіку в мережі не така велика і існує необхідність відгалужень у ряді точок лінії, де можуть вводитися канали доступу. Вона може бути представлена або у вигляді простого послідовного лінійного ланцюга без резервування, як на рис. 13., або складнішим ланцюгом з резервуванням типу 1+1, як на мал. 5. Останній варіант топології часто називають «спрощеним кільцем».

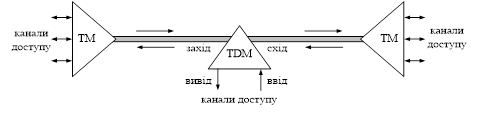

Рис. 13. Топологія « послідовний лінійний ланцюг», реалізована на ТМ і TDM

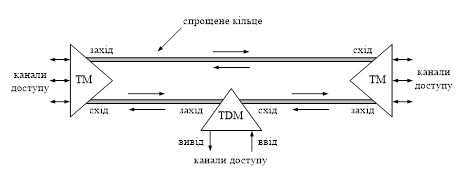

Рис. 14. Топологія « послідовний лінійний ланцюг» типу «спрощене кільце» із захистом 1+1

Топологія «зірка», що реалізовує функцію концентратора.

У цій топології один з віддалених вузлів мережі, пов'язаний з центром комутації або вузлом мережі SDH на центральному кільці, виконує роль концентратора, або хаба, де частина трафіку може бути виведена на термінали користувача, тоді як інша його частина, що залишилася, може бути розподілена по других віддалених вузлах (Рис. 15).

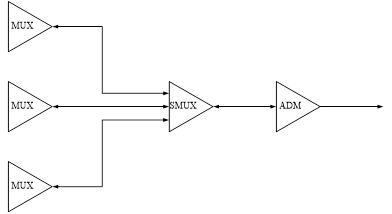

Рис. 15. Топологія « зірка» з мультиплексором як концентратор

Топологія «кільце».

Ця топологія (Рис. 16.) широко використовується для побудови SDH мереж перших двох рівнів SDH ієрархії. Основна перевага цієї топології – легкість організації захисту типу 1+1, завдяки наявності в синхронних мультиплексорах SMUX двох пар оптичних каналів прийому/передачі: схід – захід, що дають можливість формування подвійного кільця із зустрічними потоками.

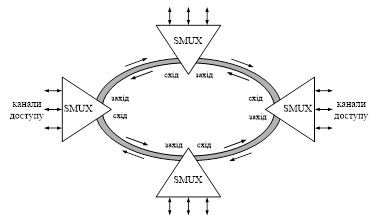

Рис. 16. Топологія « кільце» із захистом 1+1.

5. Мережева модель SDH систем

Архітектурні рішення при проектуванні мережі SDH можуть бути сформовані як на базі використання розглянутих вище елементарних топологій мережі так і її окремих сегментів.

Радіально-кільцева архітектура. Приклад радіально-кільцевої архітектури SDH мережі приведений на Рис. 17. Ця мережа фактично побудована на базі використовування двох базових топологій: «кільце» і «послідовний лінійний ланцюг».

Рис. 17. Радіально-кільцева мережа SDH

Архітектура типу «кільце-кільце»

Інше часто використовуване в архітектурі мереж SDH рішення – з'єднання типу «кільце-кільце». Кільця в цьому з'єднанні можуть бути або однакового, або різного рівнів ієрархії SDH. На Рис. 18. показана схема з'єднання двох кілець одного рівня – STM‑4, а на Рис. 19. каскадна схема з'єднання трьох кілець – STM‑1, STM‑4, STM‑16.

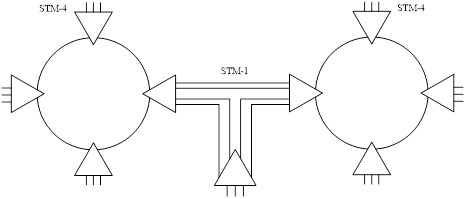

Рис. 18. Двакільця одного рівня

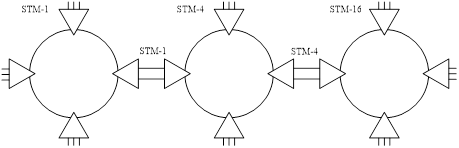

Рис. 19. Каскаднез'єднань трьох кілець

Лінійна архітектура для мереж великої протяжності.

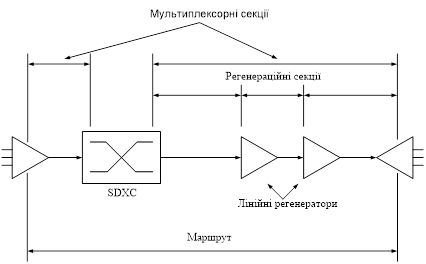

Для лінійних мереж великої протяжності відстань між термінальними мультиплексорами більша відстані, яка може бути рекомендоване з погляду максимально допустимого загасання волоконно-оптичного кабелю. В цьому випадку на маршруті між ТМ (Рис. 20)повинні бути встановлені окрім мультиплексорів і прохідного комутатора ще і регенератори для відновлення затухаючого оптичного сигналу. Цю лінійну архітектуру можна представити у вигляді послідовного з'єднання ряду секцій, специфікованих в рекомендаціях ITU-T G.957 і ITU-T G.958.

Рис. 20. МережаSDH великої протяжності із зв'язком типу «крапка-крапка» і її сегментація

В процесі розвитку мережі SDH розробники можуть використовувати ряд рішень, характерних, для глобальних мереж, таких як формування свого «остову» (backbone) або магістральної мережі у вигляді комірчастої (mush) структури, що дозволяє організувати альтернативні (резервні) маршрути, використовувати у разі виникнення проблем при маршрутизації віртуальних контейнерів по основному шляху. Це разом з властивим мережам SDH внутрішнім резервуванням, дозволяє підвищити надійність всієї мережі в цілому. Причому при такому резервуванні на альтернативних маршрутах можуть бути використані альтернативні середовища розповсюдження сигналу. Наприклад, якщо на основному маршруті використовується ОК, то на резервному – РРЛ, або навпаки.

6. Технічні параметри обладнання SL 16 v. 1, SRT 1

Характеристика ВОСПІ SL-16 v. 1

Синхронне лінійне устаткування SL16 (версія 1) забезпечує передачу до 16 синхронних цифрових сигналів STM‑1 при швидкості передачі 155.520 Мбіт/с або до 16 плезіохронних цифрових сигналів при швидкості передачі 139.264 Мбит/с.

Сигнали передаються по одномодовому оптичному волокну з довжиною хвилі 1300 нм або 1550 нм. Оптичне волокно повинне відповідати Рекомендаціям G.652 і G.653. Дисперсія волокон, відповідних Рекомендації G.652, оптимізована для діапазону 1300 нм, тоді як дисперсія волокон, відповідних Рекомендації G.653, оптимізована для діапазону 1550 нм. Проте волокна, відповідні Рекомендації G.652, можуть бути використані для обох діапазонів. Всі вузли устаткування SL16 можуть бути обладнані оптичною платою як для діапазону 1300 нм, так і для діапазону 1550 нм. Оптичний лінійний сигнал формується відповідно до циклу STM‑16. Швидкість передачі бітів складає 2488.320Мбит/с (2,5 Гбит/с).

Залежно від конфігурації устаткування на трибні порти можуть подаватися електричні або оптичні сигнали STM‑1.

Лінійне устаткування SL16 складається з наступних блоків:

· синхронний лінійний термінал SLT16,

· синхронний лінійний регенератор SLR16,

· стійка для установки лінійного устаткування,

· програмне забезпечення управління системою (SMSW) для робочого терміналу.

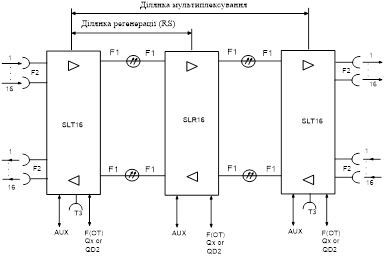

На Рис. 23. приведена структура двонаправленого тракту передачі, організованого на базі устаткування SL16.

Для передачі сигналів STM‑16 відповідно до Рекомендації G.957 використовується лінійний код NRZ (без повернення до нуля) з скремблюванням.

У лінійному регенераторі вхідний оптичний сигнал перетворюється в електричний, підсилюється, регенерується і перетворюється назад в оптичний сигнал. Лінійний регенератор забезпечує доступ до каналу службового зв'язку і додаткових допоміжних каналів передачі даних секції регенерації.

У діапазоні 1300 нм допустиме загасання в оптичному кабелі секції регенерації складає 25 дБ, а в діапазоні 1550 нм – 27.5 дБ.

Між двома крайовими пунктами допускається розміщувати до 48 регенераторів SLR16. При цьому сумарна величина фазового тремтіння не перевищує допустимого значення.

Тракти передачі з більшою довжиною можуть бути організовані шляхом каскадного включення секцій регенерації на кінцях яких включене лінійне крайове устаткування.

Рис. 23. Структура тракту передачі на базі SDH обладнання SL16

Основні вживані позначення:

AUX – додаткові канали;

Qx, QD2 – інтерфейс системи управління мережею (TMN);

F1 – F1 інтерфейс: 2488.320 Мбіт/с, в коді NRZ, SDH;

F2 – F2 інтерфейс: електричний 155 Мбит/с SDH, або 140 Мбит/с PDH;

SRL16 – лінійний регенератор SDH;

SLT16 – лінійний термінал SDH;

F(OT) – інтерфейс робочого терміналу;

T3 – вхід синхронізації.

Модульна конструкція устаткування SL16 означає, що воно може бути використане для різних застосувань. Наступні важливі функціональні характеристики можуть бути оптимізовані для конкретного випадку шляхом використання різних варіантів конструктивного виконання:

· оптичні приймачі і передавачі для різних діапазонів довжини хвилі (1300 нм або 1550 нм) і різної довжини лінії передачі,

· оптичні підсилювачі, що дозволяють збільшити довжину секції регенерації, наприклад, для підводних кабельних ліній,

· електричний інтерфейс F2, що перемикається, для плезіохронних 140 Мбит/с або синхронних 155 Мбит/с сигналів,

· наявність оптичного виходу інтерфейсу F2,

· дублювання виходу інтерфейсу F2 для різних спеціальних випадків,

· наявність плат доступу до байтів секційного заголовка (SOH), (плата ZK11 і OPF2),

· устаткування службового зв'язку.

Таким чином, система SL16 оптимально підходить для наступних ділянок мережі:

· міжстанційні тракти передачі (без регенераторів SLR16),

· магістральні тракти передачі великої протяжності (з регенераторами SLR16 і без них).

Синхронна волоконно-оптична система SL16, версія 1, є результатом еволюційного розвитку випробуваної системи SL4, яка вже одержала міжнародне визнання. Як частина сімейства виробів TransXpress, система SL16 v. 1 включена в комплексну стратегію «Siemens Solution ONЕ» як основа для майбутніх систем зв'язку.

На лінійній стороні система SL16 v. 1 передає сигнали на швидкості 2,5 Гбіт/с в діапазоні довжин хвиль 1300 нм або 1550 нм.

Передбачені наступні інтерфейси для трибних блоків

• електричний 140 Мбіт/с і/або електричний STM‑1.

• оптичний STM‑1, STM‑4, STM‑16.

Вибір оптичного кабелю

В якості обладнання для даної ВОСПІ використовуємо обладнання фірми «SIEMENS » SL16, що дозволить по даній магістралі передавати потік 2,5 Гбіт/с по одному оптичному волокні. При необхідності збільшення пропускної здатності мережі можна буде встановити додаткове обладнання SL16 (і задіяти вільні волокна в ОК) або використати технологію WDM.

В якості оптичного кабелю застосуємо кабель марки ОКЛК‑01–6–8–10/125–0.36/0.22–3.5/18–1.0 – (нг) який працює на довжині хвилі 1310 нм. Цей кабель призначений для прокладки в трубах, шахтах і тунелях, блоках і колекторах кабельної каналізації, в ґрунтах всіх категорій, на мостах, через болота і водні переходи. В даному кабелі використовуються одномодове ОВ з ненульовою зміщеною дисперсією марки LEAF CPC 6 виробництва фірми КОРНІГІН.

Параметри кабеля ОКЛК‑01–6–8–10/125–0.22–3.5–1.0 – (нг) .

Параметри приймального і передавального модулів SL16:

Передавальний модуль – лазерний діод підвищеної потужності

– рівень передачі +2 дБм

– ширина смуги випромінення 1 нм

Приймальний модуль – InGaAs‑ЛФД стандартний

– рівень чутливості при BER = 10^-10 -27 дБм

Магістральна синхронна радіорелейна система SRT 1

Магістральна синхронна радіорелейна система SRT1 призначена для передачі сигналів 1х155 Мбіт/с або 2x155 Мбіт/с в одному каналі. Крім того, є можливість роботи на суміщених частотах радіостовбурів для збільшення пропускної спроможності радіочастотного каналу в 2 рази. Сигнали передаються в циклі STM‑1 синхронної цифрової ієрархії (SDH).

Сигнали плезиохронной цифрової ієрархії (PDH) 140 Мбіт/с можуть перетворюватися на вході в цикл STM‑1. На виході здійснюється зворотне перетворення сигналу STM‑1 вплезиохронный сигнал 140 Мбіт/с. Це значно спрощує перехід від PDH до SDH мережам.

Радіорелейна система SRT1 доступна в 2 версіях, А і В, які відрізняються характеристиками передачі і конструкцією. Версія А забезпечує передачу 1x155 Мбіт/с або 2x155 Мбіт/с в одному каналі, версія В-передачу 1x155 Мбіт/с.

Обидві версії А і В можуть доповнюватися устаткуванням безпомилкового синхронного перемикання на резервний стовбур SPS 155 (N+1), (N+2), а також функцією службових каналів. Версія А розміщується у вузьких стійках 7R, версія В-в стійках стандарту ETSI.

Властивості

• Радіорелейні системи відповідають вимогам Рекомендацій ITU-T G.707 і G‑709, а також вимогам ITU-R.

• Пристрій автоматичного управління потужністю передачі (АТРС) дозволяє утримувати величину кутового зведення радіоканалів в заданих значеннях, зменшуючи тим самим ефект від інтерференції.

• Передбачені інтерфейси QD2 або Qx для передачі даних до системи TMN (наприклад, EM-OS).

• Передбачений службовий ІКМ-КАНАЛ і додаткові інтерфейси для додаткових послуг.

Модульна конструкція радіорелейного устаткування і додаткове устаткування забезпечують можливість поступового і економічного розширення для цілого ряду застосувань.

Адаптивний эквалайзер в тимчасовій області (ATDE) з «сліпим захопленням» служить для поліпшення вирівнюючої здатності.

Кожен радіочастотний канал використовує обидві площини поляризації. Для версії А комбінація з режимом два що несуть збільшує пропускну спроможність до чотирьох сигналів STM‑1 на РЧ-канал.

Застосування

Радіорелейна система може використовуватись в магістральних мережах, регіональних мережах або місцевих мережах змішаної конфігурації. Можливі наступні конфігурації і режими роботи:

• Розширена конфігурація з приймачем того, що просторового розноситься.

• Режим роботи з тією, що однією несе і однією ПЧ-несучою або режим з двома що несуть і двома несучими каналами.

• Канали використовуються в одній площині поляризації або поперемінно у вертикальній і горизонтальній площині поляризації.

• Режим «co-channel», тобто коли РЧ-канали використовують обидві площини поляризації.

• Конфігурація з додатковим устаткуванням синхронного переключення на резервний стовбур SPS 155 (N+1), (N+2) і функцією службового каналу.

• Гарячий резерв (1+1), тільки версія В.

• Синхронізація всього устаткування, що працює в мережі, по центральному еталонному синхросигналу. Як джерело такого сигналу придатні наступні еталонні сигнали: зовнішній тактовий сигнал, тактовий сигнал, виведений з вхідного сигналу, або тактовий сигнал внутрішнього осцилятора (плезиохронный режим роботи).

Частотний план

Синхронна радіорелейна система SRT‑1 призначена для роботи в смугах частот від 3,4 ГГц до 13,3 ГГц.

Управління устаткуванням

Блоки устаткування SRT1 містять керовані мікропроцесорами пристрої контролю (ведені), як показано на рис. 22 вони зв'язані через двонаправлену послідовну сигнальну шину (S‑шина з інтерфейсом RS‑485) з контролером. S‑шина забезпечує зв'язок між контролером і радіомодулями; контролер (ведучий) циклічно опитує блоки (ведені) і управляє їх функціонуванням. Доступ до інформації, обробленої в контролері, здійснюється трьома різними шляхами:

•Заземляючий контакт для традиційної системи контролю (наприклад, DAS64).

•F‑интерфейс (RS‑232), з підключенням до РС для конфігурації, спостереження і оцінки помилок (G.826).

•Q‑інтерфейс до операційної системи управління устаткуванням (Ем-os), завдяки цьому радіорелейна система може контролюватися як елемент мережі управління електрозв'язком (TMN). Цей інтерфейс представлений платою MCF. Інформація може передаватися через DCC, інтегрований в цикл STM‑1 (QECC) або через службовий канал 64 кбит/с до системи управління елементами.

A – SDH cуміщення частот радиостволів, 28/30 МГц; B – SDH суміщення частот радиостволів, 40 МГц;

С – SDH чергування частот радиостволів, 28/30 МГц; D – SDH чергування частот радиостволів, 40 МГц;

Рис. 21 Діапазони частот, пропускні можливості и конфигурації обладнання

DCCM канал передачі даних для секції мультиплексування;

DCCR канал передачі даних для секції регенератора;

F інтерфейс до місцевого терміналу;

MCF функція передачі повідомлень;

QD2, Qx інтерфейси до мережі управління електрозв’язком (TMN);

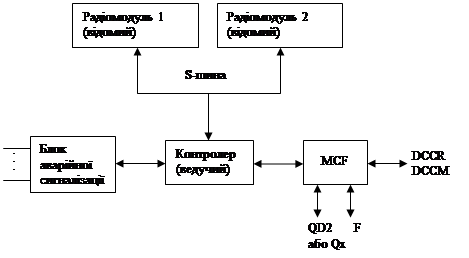

Рис. 22 Архітектура управління елементами мережі

7. Розрахунок транспортної мережі (Ужгород-Львів-Київ-Харків-Луганськ)

Визначення довжини регенераційної ділянки по затуханню

Оптична потужність, яка поступає на приймач, залежить від: потужності джерела випромінення ; втрат потужності в з’єднаннях джерела випромінювання з волокном і волокна з приймачем випромінювання ; втрат потужності в нероз’єднаних з’єднаннях волокон , при стикуванні сусідніх будівельних довжин оптичного кабелю; втрати потужності внаслідок затухання в кожному з послідовно з’єднаних волокон , де – коефіцієнт затухання ОВ будівельної довжини .

Потужність джерела випромінювання повинна перекривати всі ці втрати, і її рівень повинен бути більшим мінімально допустимого рівня потужності (чутливості) на деяке значення експлуатаційного запасу. Цей запас необхідний через погіршення (деградації) параметрів ОК і ПРОМ.

Енергетичний потенціал апаратури ВОСПІ використовується для перекривання усіх видів втрат в лінійному тракті, тобто повинен забезпечуватись баланс потужностей:

, (6.1)

де – довільні складові втрат на участку регенерації. З останнього виразу отримаємо розрахунок запасу по потужності, дБ:

, (6.2)

де – кількість з’єднань ОВ-ОВ, рівна цілій частині з відношення .

Отримуємо формулу для розрахунку довжини ділянки регенерації по затуханню:

. (6.3)

Відповідно, якщо всі будівельні довжини на ділянці регенерації однакові, тобто , і , тоді:

. (6.4)

Мінімальна довжина ділянки регенерації, км

, (6.5)

де – діапазон АРП приймальної частини апаратури

Визначення довжини регенераційної ділянки по дисперсії

Довжину регенераційної ділянки обмежує також розширення імпульсу у волокні. Розширення імпульсу залежить від типу оптичного волокна (одномодове або багатомодове, ступінчасте або градієнтне) та ширини спектральної лінії джерела. Явище розширення імпульсів, як наслідок їх розповсюдження через оптичне волокно називається дисперсією.

Величину розширення імпульсів характеризує середньоквадратична ширина імпульсної характеристики . Для одномодових волокон в паспортних даних вказана нормована хроматична дисперсія яка зв’язана з наступним співвідношенням:

, (6.6)

де – ширина смуги джерела випромінення.

Тоді максимальна довжина ділянки регенерації:

, (6.7)

де – швидкість передачі інформації

Довжина регенераційної ділянки:

З двох значень і вибираємо найменше, це і буде довжина регенераційної ділянки .

З обчисленої вище довжини регенераційної ділянки, яка для нашого обладнання становить можна визначити необхідну кількість регенераторів між відповідними містами.

- Ужгород-Львів – 190 км (2 регенератора);

- Львів-Київ – 492 км (5 регенератора);

- Київ-Харків – 438 км (4 регенератора);

- Харків – Луганськ – 290 км (3 регенератор).

Графічне представлення вище розрахованого може бути представлене на Рис. 25, де показані схематично відстані між основними містами у запропонованій мережі.

Рис. 25. Схема мережі Ужгород – Львів – Київ – Харків – Луганськ на основі послідовного лінійного ланцюга

8. Розрахунок радіорелейної СПІ на основі обладнання SRT‑1

Розрахунок РРЛ траси Львів – Ужгород

На розповсюдження радіохвиль поблизу поверхні землі впливають вертикальні зміни в показнику заломлення атмосфери. Унаслідок рефракції радіохвилі проходять по зігнутих шляхах у вертикальній площині. Величина кривизни шляху міняється з часом через зміну тиску, температури і вогкості. За нормальних умов розповсюдження траєкторія радіопроменя згинається так, що має форму дуги, вигнутої до землі, і радіогоризонт розширяється. Проте, коли градієнт рефракції збільшується, траєкторія променя згинається у зворотний бік, що приводить до зменшення радіогоризонту. Коли траса радіозв'язку проходить низько над поверхнею землі можуть з'явитися додаткові дифракційні втрати на наземних перешкодах. Наприклад, якщо вісь променя тільки торкається перешкоди, загасання сигналу може скласти від 6 до 20 дБ, залежно від типу поверхні. У критичних випадках перешкода може фактично закривати весь радіопромінь. В цьому випадку пропадає пряма видимість між передаючою і приймальною антенами і сигнал, що приймається, може стати настільки слабким, що РРЛ перестане функціонувати.

Одна з найголовніших задач при проектуванні радіорелейної лінії зв'язку – вибрати висоти антен так, щоб втрата прямої видимості між ними було надзвичайно рідкісною подією.

Для цього необхідно мати точну інформацію як про профіль траси так і про відхилення радіопроменя унаслідок зміни метеорологічних умов на трасі. Необхідно гарантувати достатній просвіт для найгіршого випадку (найнижчого променя) на трасі. Цього може бути досягнуто відповідним вибором висот антен, які, проте не можуть бути більш ніж фактично необхідні як з економічних причин, так і унаслідок (на трасах із значними віддзеркаленнями від земної поверхні) помітного збільшення ризику міжсимвольної інтерференції і спотворення сигналу.

Технічні параметри системи SRT1

Для побудови радіорелейної траси було використано обладнання SRT1 фірми Siemens , яке задовольняє необхідну швидкість передачі інформації. Це обладнання дозволяє організувати 8 радістволів з загальною швидкістю передачі 1×STM1, і може працювати як в конфігурації гарячий резерв з захистом (1+1). В якості антени використовується параболічна антена діаметром 1.8 м. з коефіцієнтом підсилення 42.5 дБ. Параметри радісистеми SRT1: , .

Профіль інтервалу відображає вертикальний розріз місцевості між сусідніми радіорелейними станціями зі всіма висотними відмітками. Для зручності при побудові профілів використовують параболічний масштаб, у якому всі висоти відкладаються не по радіусах, як потрібно робити в дійсності, а по осі ординат, а відстані – не по дузі кола, а по осі абсцис. Тоді лінія, яка зображує на профілі рівень моря, або умовний нульовий рівень, від якого враховуються усі висоти, матиме вигляд параболи.

, (7.1)

де а – геометричний радіус Землі (а = 6370 км),

k – відносна координата заданої точки:

, (7.2)

де R_i – відстань до поточної точки,

R₀ – довжина прольоту.

Рис. 26. Профіль прольоту м. Львів – м. Стрий

Максимальна дальність радіорелейного зв'язку визначається не тільки фізичною прямою видимістю, але і радіовидимістю (для високих частот критично, щоб 1‑а зона Френеля не торкалася поверхні), що залежить від частотного діапазону використовуваних РРС.

Тому основним критерієм для розрахунку висоти підвісу антен на прольоті є умова відсутності екранування перешкодами мінімальної зони Френеля при субрефракції радіохвиль. Відомо, що основна частина енергії передавача поширюється у бік прийомної антени усередині мінімальної зони Френеля, що представляє еліпсоїд обертання з фокусами в крапках передавальної і приймальні антен. Оцінимо розміри першої зони Френеля уздовж траси. На відстані d1 від передавача і d2 від приймача:

, (7.3)

де довжина хвилі.

Даний вираз показує, що F залежить як від робочої частоти, так і від відстаней до передавача і до приймача. Максимум F знаходиться у середині інтервалу:

При виборі висот антен необхідно вибрати просвіт H таким щоб перша зона Френеля не торкалась поверхні.

Просвіт, що існує близько 80% часу повинний бути обраний з умови:

, (7.4)

де – середнє значення градієнта діелектричної проникності тропосфери;

– стандартне відхилення.

Можна записати наближені значення цих параметрів на території прольоту:

, .

Звідси просвіт становить:

Тоді, значення просвіту:

Висоти підвісу антен визначаються з профілю траси. Для цього відкладаємо по вертикалі від критичної крапки розрахований просвіт, і знаходимо висоти та

Енергетичний розрахунок виконується для кожного прольоту РРЛ. Середній рівень потужності сигналу на вході приймача, виражений в дБм, визначається на основі першого рівняння передачі:

, (7.5)

де – рівень потужності передавача;

– коефіцієнти підсилення відповідно передавальної та приймальної антен;

– коефіцієнти корисної дії (ККД) антенно-фідерного тракту відповідно на передачі та прийомі;

– послаблення поля у вільному просторі;

– середні множник послаблення поля вільного простору, який залежить від виду рефракції радіохвиль, (для відкритої траси приблизно рівний 1 або 0 дБ, тому не враховується). Величина виражені в децибелах відносно 1 мВт.

Послаблення вільного поля у вільному просторі визначається за формулою:

. (7.6)

З формули (7.6) можна отримати:

ККД антенно-фідерного тракту у зв’язку з конструктивними особливостями (прийомо-передавачі об’єднані з антеною у моноблок) становлять приблизно 0.9 або –0.5 дБм.

Потужність сигналу на вході приймача з формули (7.5) рівна:

Потужність прийнятого сигналу , а чутливість приймача , тобто запас послаблення становить 18 дБ., що дає можливість надійного зв’язку за несприятливих погодних умов, які погіршують радіозв’язок, таких, як: опади, температура, тиск, вологість.

Рис. 27. Діаграма рівнів для інтервалу РРЛ прямої видимості

Діаграма рівнів, що зображена на Рис. 27 була побудована на основі розрахованих параметрів та параметрів апаратури. Наведемо основні з них:

- Частота………………………………………………..7.5 ГГц

- Довжина R₀ ………………………………………….60 км

- Потужність передавача……………………………27.5 дБп

- Коефіцієнт підсилення однієї антени…………….42.5 дБп

- Втрати в хвилеводах…………………………….5 дБп на 100 м

- Втрати в розділюючи пристроях…………………..5.9 дБп

На основі цих даних можна розрахувати:

10lgPпер………………………………………………..27.5 дБп

-10lg (λ/4πR₀ )^2……………………………………………… – 144 дБп

10lg (G1*G2)………………………………………………85.6 дБп

ag……………………………………………………….5 дБп на 100 м

a рп………………………………………………………….5.9 дБп

10lg(Рпр)…………………………………………………… – 54 дБп

Для зменшення впливу РРС одна на другу профіль траси виконано зигзагоподібним.

Висновок

В даній курсовій роботі було розроблено план побудови транспортної мережі на основі синхронного цифрового обладнання. Також було дано загальну характеристику синхронного цифрового обладнання (СЦІ), основні методи перетворення та інформаційна структура в СЦІ, короткий опис апаратури мереж та основні аспекти архітектури СЦІ, а також ключові моменти, які використовуються в управлінні мережею СЦІ.

Було представлено проект SDH мережі Ужгород – Львів – Київ – Харків – Луганськ на основі послідовного лінійного ланцюга. Для цього було проведено ряд розрахунків для вибору оптимального обладнання та вибору оптичного кабелю. Вибір був зупинений на обладнанні фірми «SIEMENS » SLT16 v. 1, що дозволить по даній магістралі передавати потік 2.5 Гбіт/с по одному оптичному волокні. При необхідності збільшення пропускної здатності мережі можна буде встановити додаткове обладнання SL16 (і задіяти вільні волокна в ОК) або використати технологію WDM. В якості оптичного кабелю застосуємо кабель марки ОКЛК‑01–6–8–10/125–0.36/0.22–3.5/18–1.0 – (нг) який працює на довжині хвилі 1310 нм. Цей кабель призначений для прокладки в трубах, шахтах і тунелях, блоках і колекторах кабельної каналізації, в ґрунтах всіх категорій, на мостах, через болота і водні переходи.

Було розраховано довжину регенераційної ділянки за затуханням і за дисперсією. На основі цих даних розраховано необхідну кількість регенераторів на заданому відрізку маршруту між відповідними містами, схематичне представлення яких можна бачити вище.

Також було розраховано радіорелейну систему у напрямку Львів-Ужгород на основі обладнання SRT1. Було графічно представлено профіль прольоту Львів-Стрий, за допомогою якого визначено ряд параметрів, які були необхідними для подальшого розрахунку. На основі цих параметрів, було графічно представлено діаграму рівнів для інтервалу РРЛ прямої видимості, на якій відзначено отримані параметри.

Список літератури

1. «Синхронне цифрове сети SDH .» Слепов Н.Н. – 4‑е изд. – М.: Эко-Трендз, 1999.

2. Цифровые сети связи. Основы планирования и построения. Шмалько А.В.

3. Оптические системы передачи: Ж.И. Корнейчук, Т.В. Макаров, И.П. Панфилов. – Київ: «Техніка», 1994 р

4. Системы связи и радиорелейные линии: Под ред. Н.И. Калашникова. – М.: Связь, 1977 р.
