МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

КРАСНОДАРСКИЙ КОЛЛЕДЖ ЭЛЕКТРОННОГО ПРИБОРОСТРОЕНИЯ

КУРСОВОЙ ПРОЕКТ

по дисциплине: Технология производства и обеспечение

работоспособности вычислительной техники

на тему: Детектор излучения сотового телефона

Учащийся ………………………… Яковенко М.В.

(подпись)

Группа 171-Д9-3ЭВТ

Преподаватель ………………….. Дегтярева Н.Е.

(подпись)

Проект защищен

с оценкой ………………….. ….………………

(дата)

2005 г.

1 Введение

Тема курсового проекта предложена цикловой комиссии ЭВТ специальности 2201 «Вычислительные машины, системы, комплексы и сети» и утверждена директором Краснодарского колледжа электронного приборостроения.

Важным фактором, определяющим конструктивно-технологи­ческие особенности любой РЭА, является ее рабочий диапазон частот. В зависимости от диапазона частот устройства диктуют­ся требования к его конструктивному оформлению и технологии изготовления. С ростом частот повышаются требуемые точность изготовления, качество обработки деталей, чистота применяемых материалов и т. д.

Основные особенности диапазона СВЧ, определяю­щие единый подход к конструированию устройств СВЧ. Длина волны электромагнитного сигнала, как правило, соизмерима или много меньше размеров изучаемого объекта. Это является прин­ципиальными конструктивными и технологическими особенностя­ми СВЧ-элементов РЭА и отличает физику их работы от анало­гичных радио- и низкочастотных (НЧ) устройств.

При конструктивно-технологическом анализе большое внимание следует уделять ее непосредственному назначению и условиям эксплуатации. Это предусмотрено общей характеристи­кой радиотехнических систем (РТС) и радиотехнических комплек­сов (РТК), в которые входит анализируемая аппаратура. Разно­образие и сложность выполняемых РТС и РТК функций и усло­вий их работы, состав и особенности носителей аппаратуры в зна­чительной степени определяют требования к ее конструкции и существенно влияют на выбор технологии изготовления элемен­тов и сборочных единиц.

Большие пространственные масштабы (включая континен­тальный, глобальный и космический) современных РТК приводят к пространственному разделению аппаратуры, составляющей еди­ные РТС, входящие в РТК.

Это является источником огромных диапазонов и скоростей изменения разнообразных возмущающих воздействий, одновременно влияющих на различные составляю­щие части единой работающей в это время РТС. При этом зача­стую аппаратура одной и той же РТС, выполняющей ответствен­ные функции, расположена на различных типах объектов: ста­ционарных пунктах и подвижных наземных, надводных и подвод­ных объектах, атмосферных, космических, инопланетных и даже межгалактических летательных аппаратах; обслуживаемых и не­обслуживаемых объектах, носимой аппаратуре и др. Для разных типов объектов существуют различные требования на условия размещения аппаратуры, весьма различны комплексы возмущаю­щих воздействий, их сочетания, диапазоны изменения и т. п. Все­возможные комбинации электромагнитных, тепловых, радиацион­ных, виброакустических и других воздействий на аппаратуру должны быть обязательно приняты во внимание при проектирова­нии и оптимизации технологических процессов (ТП) ее изготов­ления. При этом необходимо указать, что, поскольку возможно­сти и ограничения различных технологических систем (ТС) изго­товления аппаратуры в сильной степени определяют особенности ее функционирования в условиях различных комплексов возму­щающих воздействий, перед конструктором и технологом ставит­ся задача активно участвовать во всех этапах проектирования и создания РТК и РТС.

Проектируемый в курсовом проекте прибор относится к группе наземных подвижных приборов.

2. Описание принципиальной электрической схемы «Детектора излучения сотового телефона».

Схема электрическая принципиальная «Детектора излучения сотового телефона», графическая часть лист 1, состоит из амплитудного детектора СВЧ колебаний элементом которого служит диод VD1. Если амплитуда принятого сигнала достаточно велика, то выходное напряжение детектора откроет транзистор VT1. Это приведет к тому, что на выходе элемента DD1.1, образующего с элементом DD1.2 одновибратор, возникает импульс высокого логического уровня длительностью приблизительно 10 мс (0,7R6C3). Он разрешит работу мультивибратора (элементы DD1.3,DD1.4) на частоте приблизительно 1,5 кГц ,зависящего от номиналов резистора R5 и конденсатора C4. Пакет импульсов, усиленных по мощности транзисторами VT2 и VT3 будет воспроизведен динамической головкой ВА1 как громкий щелчок. Так прибор отреагирует на выход сотового телефона в эфир даже на очень короткое время.

Но как не информативен акустический сигнал он не будет услышан, если по близости нет человека. Поэтому прибор дополнен узлом памяти и световой индикации.

При срабатывании одновибратора на выходе DD1.2 возникает импульс низкого логического уровня, который переводит триггер на элементах DD2.1 и DD2.2, в состояние высокого логического уровня на выходе элемента DD2.1. Для того чтобы выяснить состояние триггера, необходимо нажать кнопку SB1 и если загорелся светодиод HL1, значит был принят СВЧ сигнал. Импульс, сформированный на выходе элемента DD2.3 при отпускании кнопки, возвращает триггер в исходное состояние.

Схема имеет низкое энергопотребление прибора в дежурном режиме (менее 5мкА), что позволяет использовать для его питания любой источник напряжения 6В. Выключатель питания не обязателен – энергии такой батареи хватает на год непрерывной работы.

3. Конструктивные особенности типовых элементов схемы

«Детектора излучения сотового телефона»

Согласно перечню элементов схемы, в неё входят: один конденсатор марки КМ–4, пять конденсаторов марки К10-17, один оксидный конденсатор К50-3А, одиннадцать резисторов 0,125Вт марки МЛТ, одна интегральная микросхема К561ЛА7, четыре транзистора КТ3102ЕМ, один СВЧ диод КД514А, один диод КД522Б, светодиод АЛ307КМ.

Ниже приведем конструктивные данные корпусов этих элементов:

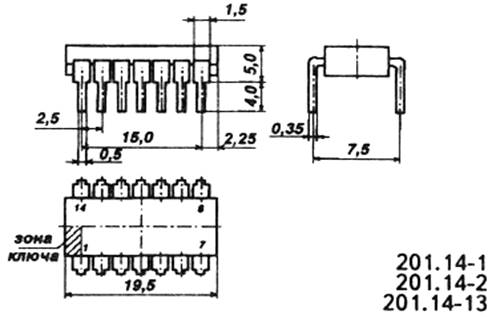

Интегральная микросхема К561ЛА7.

Согласно справочнику, микросхема К561ЛА7 – четыре логических устройства «2И-НЕ». Данная микросхема помещена в прямоугольный пластмассовый корпус, тип которого 201.14-1, габаритные размеры 19,5х7,5х5,0 мм и масса 1г. Диапазон температур, при которых микросхема способна нормально функционировать –10…+70°С. Входные токи при Е=+5В, I=3mА и при Е=+10В, I=7mA. Изображение корпуса микросхемы К561ЛА7 показано на рисунке 2.1.

Рисунок 2.1

Резисторы МЛТ - 0,125.

Согласно справочнику, резисторы МЛТ с металло-электрическим проводящем слоем предназначены для работы в цепях постоянного, переменного и импульсного тока в качестве элементов навесного монтажа. Габаритные размеры корпуса: 0,125Вт 2,2х6,0мм, длина выводов 20мм, масса 0,15г, толщина выводов d=0.6мм. Диапазон номинальных сопротивлений 1,0-3*10ікΩ.Температура окружающей среды от –60 до +155 єС.Относительная влажность воздуха до 98%. Пониженное атмосферное давление до 133Па. Изображение корпуса резистора показано на рисунке 2.2.

Рисунок 2.2

Диод КД522Б.

Согласно справочнику, диод КД522Б кремниевый эпитаксиально планарный. Выпускается в стеклянном корпусе с гибкими выводами. Габаритные размеры корпуса: 1,9х3,8мм, длина выводов 28мм, толщина выводов 0,6мм, масса неболее0,15г. Постоянное прямое напряжение 1,1В. Постоянный обратный ток 5мкА. Температура окружающей среды от –55 до +85°С Изображение корпуса диода показано на рисунке 2.3.

Рисунок 2.3

Диод КД514А.

Согласно справочнику, диод кремниевый сплавный. Выпускается в стеклянном корпусе с гибкими выводами. Габаритные размеры корпуса: 7,5х3мм, длина выводов 25мм, толщина выводов 0,5мм, масса не более 0,3г. Постоянное обратное напряжение 30В. Постоянный прямой ток 20мА. Температура окружающей среды от –40 до +70 єС. Изображение показано на рисунке 2.4

Рисунок 2.4

Конденсаторы К10 – 17.

Согласно справочнику, низковольтные, керамические, монолитные, для работы в цепях постоянного, переменного и импульсного тока. Конструктивно выполнены изолированными, типа 1 – отличаются относительно большой реактивной мощностью, низкими потерями, высоким сопротивлением изоляции, стабильностью ТКЕ. Ёмкость конденсаторов не зависит от температуры. Ширина конденсатора 9,0 мм, толщина выводов 0,8мм, расстояние между выводами 10мм, масса конденсатора 3,0г. Изображение конденсатора показано на рисунке 2.5

Рисунок 2.5

Конденсатор К50-3А.

Согласно справочнику, конденсатор К50-3А алюминиевый оксидно-электролитический, предназначен для работы в цепях постоянного и пульсирующего тока. Выпускается в цилиндрических металлических корпусах с разнонаправленными проволочными выводами. Номинальное напряжение 12В. Номинальная емкость 2 мкФ. D=6мм, L=22мм. Масса не более 2,5г. Изображение конденсатора К50-3А показано на рисунке 2.6

Рисунок 2.6

Светодиод АЛ 307 КМ.

Согласно справочнику, светоизлучающий диод арсенид-галий-аллюминиевый в пластмассовом корпусе красного цвета свечения. Предназначен для визуальной индикации. Габаритные размеры корпуса: 5х4,7мм, длина выводов 15мм, толщина выводов 0,5мм, масса не более 0,25г. Сила света 0,15 мкд. Постоянное прямое напряжение 2В. Цвет свечения красный. Температура окружающей среды от –60 до +70 єС. Изображение показано на рисунке 2.7

Рисунок 2.7

Транзистор КТ3102Е.

Согласно справочнику, транзистор кремниевый эпитаксиально-планарный n-p-n усилительный, высоко частотный, маломощный с нормированным коэффициентом шума. Предназначен для применения в усилительных и генераторных схемах высокой частоты. Выпускается в металлостеклянном корпусе с гибкими выводами. Габаритные размеры корпуса: 5,3х5,84мм, длина выводов 13,5мм, толщина выводов 0,5мм, масса не более 0,5г. Прямое напряжение 15В. Обратный ток 10мкА. Изображение показано на рисунке 2.8

Рисунок 2.8

Конденсатор КМ-4.

Согласно справочнику, конденсатор предназначен для работы в цепях постоянного, переменного и импульсного тока. Габаритные размеры: L=5мм, A=2,5мм, H=3,3мм, расстояние между выводами 25мм, толщина выводов 0,8мм. Масса не более 0,5г. Изображение показано на рисунке 2.9

Рисунок 2.9

4.1 Определение требований к печатной плате

Для разработки печатной платы выбираем фольгированный стеклотекстолит марки СФ-2-35-1.5 имеющий следующие свойства: широкий диапазон рабочих температур –60…+105°С, удельное поверхностное сопротивление 10¹⁰ …10¹¹ Ом, прочность 3 – 4Н, штампуемость 1,5 – 2, время горения 10с. Стеклотекстолит марки СФ-2-35 обладает значительной стойкостью к короблению и низким водопоглащением. Данные свойства текстолита вполне соответствует условиям эксплуатации «Детектора излучения сотового телефона» - наземная подвижная группа аппаратуры с температурой эксплуатации 40°С, и методу изготовления печатной платы - субтрактивный.

Конструкция выполнена на одной двусторонней печатной плате размером 50x65 мм. Площадь платы составляет 3250 мм² . При определении площади платы учитывались площади размещаемых на плате элементов, площади вспомогательных зон, допустимые габариты с точки зрения технологических возможностей и условий эксплуатации, типы базовых несущих конструкций и их основные размеры. Суммарная площадь всех элементов, устанавливаемых на плату, составляет 1300 мм² . Для определения площади платы суммарную площадь устанавливаемых на нее элементов умножаем на коэффициент 2,5 и прибавляем площадь вспомогательных зон. Получаем площадь платы 3250 мм² , что приблизительно соответствует принятой площади и габаритам платы. На основании полученных расчетов (Раздел 5.1) и ГОСТ 23751-86 печатная плата соответствует второму классу точности.

В соответствии с ГОСТ 10317-79 основной шаг координатной сетки выбран 2.5мм, исходя из того что наименьшее расстояние между выводами элементов 2,5мм.

В соответствии с ГОСТ 10317-79 основной шаг координатной сетки выбран 2.5мм, исходя из того что наименьшее расстояние между выводами элементов 2,5мм.

Предельные отклонения монтажных и переходных отверстий в соответствии с пунктом 2.2.3 ГОСТ 23751-86, для второго класса точности

печатной платы равны: для выводов диаметром до 1мм ± 0,1мм, для выводов диаметром более 1мм ± 0,15мм.

В соответствии со вторым классом точности:

- расстояние между краями соседних элементов проводящего рисунка должно быть в приделах: 0,45..0,75мм;

- ширина гарантийного пояска отверстия: 0,20..0,30мм;

Задаваясь допустимой величиной падения напряжения можно найти реальную γ [п.5.1], а следовательно и площадь поперечного сечения печатного проводника и его ширину.

Допустимое падение напряжения для ИМС выбирается по справочнику, для ИМС используемых в схеме «Детектора излучения сотового телефона» допустимое падение напряжения 5%, а напряжение питания ИМС 5В.

4.2 Список соединений печатной платы.

DD1,9-DD1,11.

DD1,8-R3,1-VT1,1.

DD1,12-DD1,13-C3,1-R6,1-VD2,1.

DD1,6-DD1,10-C3,2.

DD1,5-R4,1-R5,2-C4,1.

DD1,2-DD1,1-R5,1.

DD1,3-C4,2.

DD1,11-DD2,8.

DD2,9-DD2,11.

DD2,10-DD2,12.

DD2,12-DD2,6.

DD2,4-C6,1-R12,1.

DD2,5-C5,1-R9,1.

DD2,3-DD2,13.

Общаяшина

-6В DD1,7-DD2,7-BA1,1-HL1,1-C5,2-R9,2-VT2,2-R7,2-R6,2-VD2,2.

Шина питания

+6В DD1,14-DD2,14-C7,1-VT4,2-DD2,9-R11,1-VT3,1-R9,1-C5,1-DD2,5.

5.3 Расчет технологичности конструкции

Выполним расчёт показателей технологичности устройства «Детектора излучения сотового телефона».

В соответствии со схемой электрической принципиальной и сборочным чертежом в устройство входят:

- микросхемы в количестве 2 штук

- конденсаторы в количестве 7 штук

- резисторы в количестве 13 штук

- диоды в количестве 2 штук

- транзисторы в количестве 4 штук.

Микросхемы имеют один тип корпуса на 14 выводов (штыревые выводы):

количество микросхем – 2шт.

количество выводов – 28шт.

Резисторы имеют 1 типоразмер, конденсаторы имеют 3 типоразмера, диоды имеют 2 типоразмера, транзисторы имеют 1 типоразмер.

Каждый резистор, конденсатор и диод имеет по 2 вывода, транзистор 3 вывода

Количество выводов резисторов – 26шт.

Количество выводов конденсаторов – 14шт.

Количество выводов диодов – 4шт.

Количество выводов транзистора – 12шт.

Все микросхемы и электрорадиоэлементы стандартные.

Данная конструкция имеет одну оригинальную деталь: печатную плату.

5.3.1.Расчет показателей технологичности.

Рассчитаем конструкторские показатели технологичности.

Коэффициент применяемости деталей рассчитывается по формуле:

Кпд=(1-Д_{тр ор} )/Дтр общ (5.3.1)

где Дтр ор – число типоразмеров оригинальных деталей

Дтр общ – общее число типоразмеров деталей без учета крепежа.

Кпд=1-1/8=0,87

Т.к. все микросхемы и электрорадиоэлементы стандартные, то расчет коэффициента применяемости производится по формуле:

Кп эрэ=1-Д_{тр ор эрэ} /Д_{тр общ эрэ} , (5.3.2)

где Д_{тр ор эрэ} – число типоразмеров оригинальных электрорадиоэлементов;

Д_{тр общ эрэ} – общее число типоразмеров электрорадиоэлементов;

Кп эрэ =1- 0=1.

Коэффициент повторяемости микросхем и микросборок рассчитывается по следующей формуле:

Кпов имс=1-Нтр имс/Нис, (5.3.3)

где Нтр имс – число типоразмеров корпусов интегральных микросхем

Нис – общее число интегральных микросхем и микросборок в изделии.

Конструкция содержит интегральные микросхемы с двумя различными ти-пами корпусов. Всего интегральных микросхем в данном изделии 2шт:

Кпов имс=1-1/2=0,5.

Так как в данной конструкции используется только одна печатная плата то: Кпов пп=1-1=0.

Коэффициент использования интегральных микросхем вычисляется по формуле:

Кисп ис=Нис/(Нис+Нэрэ), (5.3.4)

где Нэрэ – общее число электрорадиоэлементов.

В данной конструкции применяется 26 электрорадиоэлемента и 2 интегральных микросхемы:

Кисп ис=2/(2+26)=0,071.

Коэффициент установочных размеров электрорадиоэлементов вычисляется по формуле:

Кур=1-Нур/Нэрэ, (5.3.5) Где Нур – число установочных размеров электрорадиоэлементов.

Количество установочных размеров конденсаторов – 3шт, число в – 1шт.

установочных размеров резисторов – 1шт, диодов – 2шт, транзисторов-1шт.

Всего электро-радиоэлементов – 26шт:

Кур=1-8/26=0,70.

5.3.2.Рассчитаем технологические показатели технологичности:

Коэффициент автоматизации и механизации монтажных соединений. При расчете считаем, что автоматизированную пайку можно применять только для ЭРЭ и ИМС со штыревыми выводами. Так как вся схема подвергается автоматизации то:

Кам= Н_ам / Н_м , (5.3.6)

где Н_ам – число монтажных соединений, выполняемых с использованиемавтоматизации и механизации;Н_м - общее число монтажных соединений;

Кам =84/84=1.

Коэффициент механизации подготовки ЭРЭ к монтажу:

Кмп эрэ=Н_мп / Н_м , (5.3.7)

где Н_мп - число элементов, подготовленных к монтажу с использованиемавтоматизации и механизации;

Н_м - общее число подготовленных элементов;

Кмп эрэ=26/26=1.

Коэффициент автоматизации контроля и настройки примем равным:

Км кн =0,7.

Определим коэффициент применения типовых технологических процессов.

При изготовлении данной конструкции применяются следующие типовые технологические процессы: ТТП изготовления печатной платы; ТТП подготовки ЭРЭ к монтажу, ТТП групповой пайки компонентов со штыревыми выводами. Кроме этого конструкция имеет оригинальную деталь для которой необходимо разработать технологический процесс. Поэтому:

Ктп=Н_тп / Н_п , (5.3.8)

где Н_тп - число типовых технологических процессов;

Н_п - общее число технологи­ческих процессов;

Ктп =3/4=0,75

Рассчитаем значение комплексного показателя технологичности для базовых показателей, представленных в таблице:

, (5.3.9)

где K_i - базовые показатели технологичности;

φ - коэффициенты значимости каждого базового показателя, значения функций φ выбираем по таблице из справочника.

К=(0,87*0,187)+(1*0,187)+(0,5*0,31)+(0*0,31)+(0,071*1)+(0,7*0,31)+(1*1)+(1*0,75)+

(0,7*1)+(0,75*1)/0,187+0,187+0,31+0,31+1+0,31+1+0,75+1+1= 4,675/6,054=0,77.

5 Расчетный раздел

5.1 Расчет электрических и конструктивных параметров элементов печатной платы

5.1.1 Расчет площади печатной платы

Площадь печатной платы определяется по формуле:

S=∑S_i *2,5 (5.1.1)

где S-площадь печатной платы;

S_i - площадь каждого элемента схемы;

2,5- коэффициент

Определим площадь печатной платы:

S=(13*(2,2*6,0)+(3,0*7,5)+(3,8*1,9)+4*(5,3*5,84)+(4,7*5,2)+2*(19,5*7,5)+5*(8*

12)+(22*6)+(15*3)) *2,5 = 3250мм²

Размеры сторон: 50мм Х 65мм

5.1.2 Расчет ширины печатного проводника

При определении класса точности печатной платы и ширины печатного проводника, воспользуемся формулой определения ширины печатного проводника. Для нормальной работы печатного проводника должно соблюдаться неравенство:

t ≥ I / (γ_доп *h) (5.1.2)

где t- ширина проводника;

I- номинальный ток протекающий по печатному проводнику;

γ_доп - допустимая плотность тока;

h- толщина фольги.

Для нашего устройства t ≥ (0,45/(25*0,0355)) = 0,507мм, что близко по значению ко второму классу точности печатной платы: 0,45…0,75мм по ГОСТ

23751-86 таблица 1. На печатной плате будем использовать ширину печатногопроводника 0,5мм ±0,1мм.

5.1.3 Диаметры монтажных и переходных отверстий, контактных площадок для этого воспользуемся формулами:

d_отв =d_выв +0,1 (5.1.3)

D= d + 2b + ∆t_в.о (5.1.4)

где b- гарантийный поясок;

∆t_в.о – верхнее придельное отклонение.

Определим диаметры монтажных и переходных отверстий для элементов схемы «Детектора излучения сотового телефона».

К561ЛА7, транзисторы КТ3102Е,диоды КД514А,КД522Б, светодиод АЛ307КМ: d=0,5мм + 0,1мм=0,6мм;

Резисторы МЛТ: d=0,6мм + 0,1мм=0,7мм;

Конденсаторы К50-3А , К10-17, КМ-4: d=0,8мм + 0,1мм=0,9мм;

Рассчитаем диаметры контактных площадок для монтажных и переходных отверстий для элементов схемы устройства:

К561ЛА7, транзисторы КТ3102Е,диоды КД514А,КД522Б, светодиод АЛ307КМ:

D= 0,6мм + 2*0,2мм + 0.1мм = 1,1мм;

Резисторы МЛТ:

D= 0,7мм + 2*0,2мм + 0.1мм = 1,2мм;

Конденсаторы К50-3А , К10-17, КМ-4: D= 0,9мм + 2*0,2мм + 0.1мм = 1,4мм;

5.1.4 Расчет шины питания

- (5.1.5)

ρ – удельное объемное электрическое сопротивление ((Ом*мм² )/м),

l – длина проводника (м).

Ширина печатного проводника шины питания:

t ≥ I/(γ_доп *h) ,

где I – ток, протекающий в печатном проводнике, А;

h – толщина проводника, мм.

Согласно ГОСТ 23.751-86, γ_доп =250 А/мм² . Зависит от допустимого перегрева печатного проводника и технологии получения проводника.

Ток, протекающий в печатном проводнике шины питания, определяется суммой токов потребления ИМС, присоединенных к рассчитываемой шине питания.

t ≥ (0,4*10^-3 )/(250*0,45)=0,35мм.

Для нормальной работы схемы необходима ширина печатного проводника не менее 0,35мм, в нашей схеме мы используем ширину печатного проводника 0,5мм что соответствует условию.

Падение напряжения на печатном проводнике шины питания:

U=I*R=ρ* γ_доп * l , (5.1.6)

где l – длина проводника шины питания.

U=0,4*250*13,5=0,67 В.

6. Подготовительные операции производства печатных плат в субтрактивных методах.

Подготовительные операции предназначены для обеспечения качества при выполнении основных процессов формирования элементов печатного монтажа. Они включают очистку исходных материалов и монтажных отверстий от окислов, жировых пятен, смазки, пленок и других загрязнений, активирование поверхностей проводящего рисунка, специальную обработку диэлектриков, а также контроль качества подготовки. В зависимости от характера и степени загрязнений очистку (активирование) проводят механическими, химическими, электрохимическими, плазменными методами и их сочетанием. Выбор технологического оборудования для подготовительных операций определяется серийностью производства.

Механическая подготовка в условиях мелкосерийного производства осуществляется вручную смесью венской извести и шлиф-порошка под струей воды. Экономически оправдано применение механизированных и автоматических конвейерных линий в условиях крупносерийного и массового производства. Инструментом на этих линиях служат абразивные круги, капроновые или нейлоновые щетки, на которые подается абразивная суспензия. В некоторых зарубежных установках для зачистки используются круги из нетканого нейлона, насыщенные мелкодисперсным порошком карборунда или алунда, которые для устранения перегрева обильно смачивают водой.

Для очистки монтажных отверстий от наволакивания смолы и других загрязнений широко применяются установки гидроабразивной обработки (рис. 1), в которых платы со скоростью 0,2…0,4м/ мин проходят рабочую, промывную сушильную камеры установки.

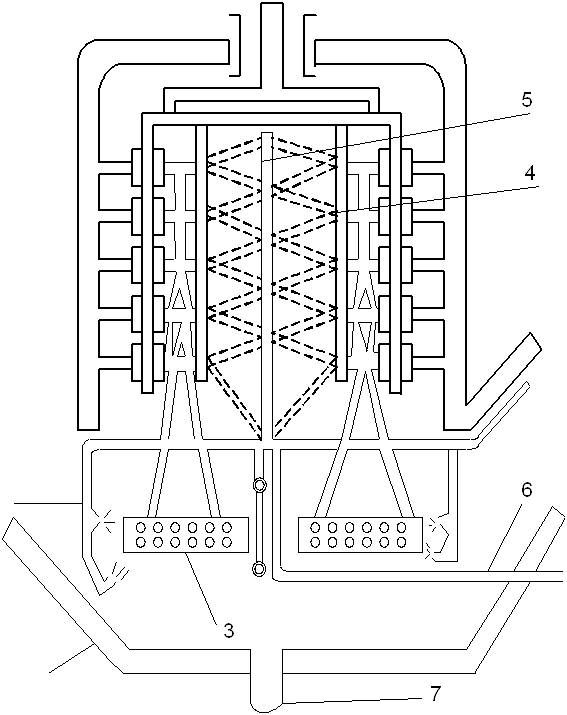

Рис.1. Схема рабочей камеры модуля гидроабразивной очистки отверстий и поверхности печатных плат:

1-камера; 2-форсунки барботажа; 3- фильтр; 4- инжекторные форсунки; 5- заготовка; 6- патрубок слива излишков воды; 7- патрубок слива рабочей смеси из камеры.

В рабочей камере через инжекторные форсунки, качающиеся вокруг оси с частотой 35…100 циклов в минуту, под давлением 0,5…0,7 МПА подается пульпа, состоящая из абразивного порошка (2А, 63С) и воды, которая производит эффективную очистку. Подача воды под давлением 1…1,2 МПА обеспечивает тщательную промывку отверстий в следующей камере. Сушка заготовок осуществляется сжатым воздухом.

Ручная химическая и электрохимическая подготовка поверхности проводится в ваннах с различными растворами при покачивании плат и последующей их промывкой, а механизированная- на автооператорных линиях модульного типа по заданной программе (табл.1).

Таблица 1

Состав растворов, режимы химической и электрохимической подготовки фольгированного диэлектрика

Высокое качество и производительность обеспечивает плазменная очистка ПП, которая устраняет использование токсичных кислот, щелочей и их вредное воздействие на обслуживающий персонал, материалы обработки и окружающую среду. Установка плазмохимической обработки МПП c программным управлением УПХО-П предназначена для удаления диэлектрика с торцов контактных площадок. Карусельный принцип позволяет обрабатывать при одной загрузке до 8 плат размером 400х800мм или 16 плат-500х500мм, 64 платы-270х170мм. Аналогичная установка для тех же целей разработана фирмой BransonIPC, США. Она состоит из реактора, мощного ВЧ-генератора, устройства управления и регулирования процессов, вакуумного насоса. Давление в камере 20…40 ПА. Плазмообразующий газ, состоящий из кислорода (70%) и тетрафторметана (30%), подается в камеру со скоростью 600…900 смі/мин. Мощность ВЧ-генератора регулируется в диапазоне 0…4000 Вт, а частота составляет 13,56 МГц. На установке одновременно обрабатывается до 15 плат размером 45х60 см, каждая из которых имеет до 3000 отверстий. Длительность операции очистки пакета-10…16 мин.

7 Заключение

В соответствии с заданием на курсовой проект была рассмотрена работа «Детектора излучения сотового телефона» по схеме электрической принципиальной, приведенной в графической части лист 1 [Э3].

Схема выполнена на одной двухсторонней печатной плате размером 65х50мм. Для печатной платы разработан сборочный чертёж печатной платы, показанный в графической части лист 3 [СБ].

Также были описаны конструктивные особенности элементов устройства и печатной платы, выполнен расчет технологичности конструкции, включающий расчет комплексного показателя технологичности, который равен К=0,77. Показатель соответствует нормативному значению для единичного производства.

В технологическом разделе был разработаны подготовительные операции производства ПП в субтрактивных методах. Также определены технологические режимы, технологическое оборудование, инструменты и приспособления, используемые при выполнении технологических операций.

Технология изготовления печатной платы «Детектора излучения сотового телефона» представлена в графической части лист 5.

Конструкция устройства представляет собой законченное изделие, изготовленное на одной печатной плате и помещенное в специальный корпус.
