Реферат: Расчёт полупроводникового выпрямител

Задача № 13

« РАСЧЕТ ПОЛУПРОВОДНИКОВОГО ВЫПРЯМИТЕЛЯ»

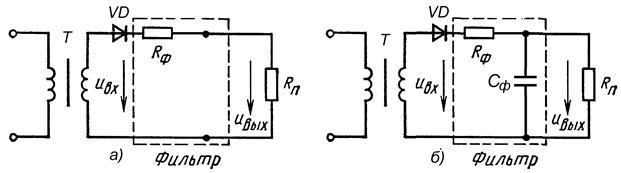

Для питания электронного термометра от однофазной сети частотой f= 50 Гц используется однополупериодный выпрямитель, преобразующий переменное напряжение (АС) - в постоянное (DС). Он состоит (рис. 13, а) из понижающего трансформатора Т; полупроводникового диода VD ; Г -образного сглаживающего RС-фильтра. Нагрузкой выпрямителя является активное сопротивление R _п

R С-фильтр обрыв С_ф осциллограмма напряжении U _В

а) 6) в)

Задание.

1) для любого промышленного адаптера к электронному устройству (калькулятор, радиоприемник, телефон, плеер, принтер и т.д.) нарисовать эскиз конструкции и кратко описать его работу;

2) построить для двух периодов (t = 0,04 c) графики напряжения на выходе выпрямителя без сглаживающего фильтра, первых четырех членов ряда Фурье разложения функции напряжения (как принято в таких случаях, ось абсцисс разметить в градусах (x = 180ωt /π));

3) построить график суммы первых четырех членов ряда Фурье;

4) вычислить коэффициент пульсаций напряжений на выходе сглаживающего фильтра при обрыве проводов конденсатора (неисправный фильтр);

5) вычислить коэффициент пульсаций напряжений на выходе сглаживающего фильтра при подключенном конденсаторе (исправный фильтр).

Исходные данные: (9.0) С_Ф ,мкФ=1, R_Ф, Ом=1000, R_П, кОм=90, Uвх max,В= 45.

Решение.

Пункт 1. Конструкция промышленного адаптера типа ХМ-318.

Параметры адаптера:

U_ВХ = ~220В; f=50...60Г;

U_ВЫХ = 3... 12В; I_{ВЫХ МАХ} =0,5 А.

Внутри корпуса находится трансформатор, выпрямитель и

фильтр.

Снаружи - вилка для включения в сеть 220 В, переключатель U_ВЫХ = -3-4,5-6-7,5-9-12 В, шнур с набором разъемов для подключения потребителей.

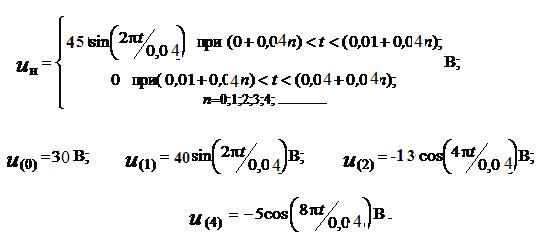

Пункт 2. Формула разложение в ряд Фурье.

=45(5,31 + 0,5 *sin wt - 4 * соs2 wt – 1.5 * сos4 wt)

= (30 +40 sin wt – 13) • соs 2wt - 5 соs 4wt)B_.

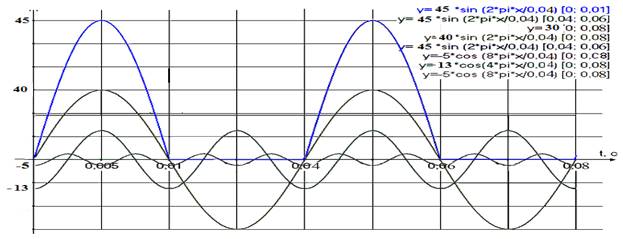

В прямоугольной системе координат ( y = u ; x = 180ωt /π) строим графики (см. рис. п13.1.2) следующих функций:

Рис. п13.1.2 – Графики напряжения U _Н и первых 4 членов ряда Фурье

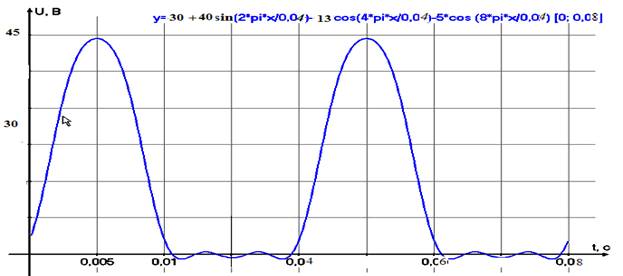

Пункт 3. Построение графика суммы первых четырех членов ряда Фурье разложения функции напряжения U _Н выполняем графоаналитическим методом, для чего находим суммы ординат всех графиков разложения с шагом 0,001с. Полученные точки соединяем между собой с использованием лекала (рис. п13.2.1).
