Контрольная работа
«Расчет показателей надежности, состава ЗИП, погрешности электронных средств»
Павловский М.И.
1. Расчет показателей надежности

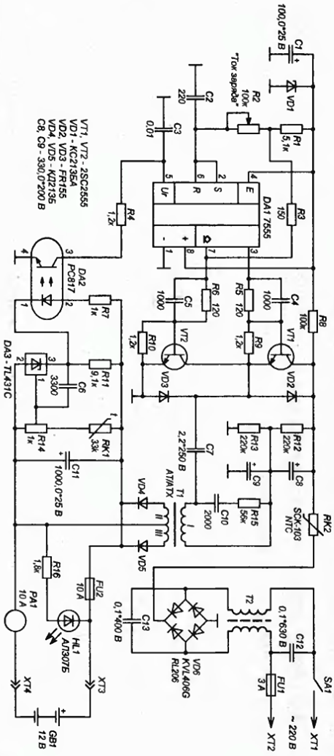

Для расчета показателей надежности выбрана схема зарядного устройства на силовом инверторе из журнала «Радиолюбитель» №08 за 2009 год.
Таблица 1 - Определение величины интенсивности отказов
Наименование элемента | Обозначение по схеме | Количество nj | Номинальная интенсивность отказов лj0 , 10-6 ч-1 | Режим работы | Поправочный коэффициент бj | Значение nj *лj0 *бj | |
t | kн | ||||||
Аккумулятор | GB1 | 1 | 0,01 | 45 | 1 | 2,4 | 0,024 |
Амперметр | PA1 | 1 | 0,01 | 45 | 0,5 | 0,2 | 0,002 |
Аналоговый таймер | DA1 | 1 | 0,075 | 45 | 1 | 2,4 | 0,18 |
Выключатель | SA1 | 1 | 0,07 | 45 | 0,8 | 1,8 | 0,126 |
Выпрямитель | VD6 | 1 | 0,2 | 45 | 0,9 | 0,91 | 0,182 |
Диоды | VD1-VD5 | 5 | 0,2 | 45 | 0,7 | 0,76 | 0,76 |
Дроссель | T2 | 1 | 0,02 | 45 | 0,9 | 2,4 | 0,048 |
Конденсаторы | C1, C7 | 2 | 0,035 | 45 | 0,5 | 0,64 | 0,044 |
Конденсаторы | C2, C3 | 2 | 0,035 | 45 | 0,4 | 0,9 | 0,063 |
Конденсаторы | C4, C5 | 2 | 0,035 | 45 | 0,6 | 0,9 | 0,063 |
Конденсаторы | C6, C8-C13 | 7 | 0,035 | 45 | 0,7 | 1,24 | 0,303 |
Оптопара | DA2 | 1 | 0,075 | 45 | 1 | 2,4 | 0,18 |
Предохранители | FU1, FU2 | 2 | 0,5 | 45 | 0,6 | 0,76 | 0,76 |
Резисторы | R15 | 1 | 0,071 | 45 | 0,4 | 0,51 | 0,036 |
Резисторы | R3, R5, R6 | 3 | 0,071 | 45 | 0,2 | 0,33 | 0,07 |
Резисторы | R2, R8, R12, R13 | 4 | 0,071 | 45 | 0,5 | 0,6 | 0,17 |
Резисторы | R1, R4, R7, R9-R11, R14, R16 | 8 | 0,071 | 45 | 0,3 | 0,42 | 0,238 |
Светодиод | HL1 | 1 | 0,2 | 45 | 0,7 | 0,76 | 0,152 |
Стабилизатор напряжения | DA3 | 1 | 1 | 45 | 1 | 2,4 | 2,4 |
Терморезисторы | RK1, RK2 | 2 | 0,2 | 45 | 0,4 | 0,51 | 0,204 |
Транзисторы | VT1, VT2 | 2 | 0,5 | 45 | 0,8 | 1,22 | 1,22 |
Трансформатор | T1 | 1 | 1,09 | 45 | 0,9 | 2,4 | 2,616 |
Выберем поправочные коэффициенты в зависимости от условий эксплуатации устройства (рис. 1).
k1=1, k2=2.5, k3=1;
Рис. 1
Интенсивность отказов изделия:
λ=2.461*10-5 ч-1 ;
Определяем среднее время безотказной работы Tm :
Tm = 40633.64 ч.

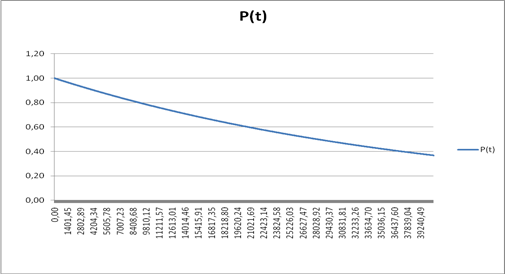

Построим график вероятности безотказной работы P(t) = exp(-λt) рис. 2.
Рис. 2
P(Tm ) = 0.37;
2. Расчет комплекса одиночного ЗИП
Таблица 2 - Определение состава комплекта ЗИП
Наименование элемента | Обозначение по схеме | Кол - во nj | Номинальная интенсивность отказов лj0, 10-6 ч-1 | Среднее число отказов mi | Необходимое число ЗИП | Фактическая вероятность необеспечения ЗИП гi |
Аккумулятор | GB1 | 1 | 0,01 | 0,0004 | 0 | 0,0006 |
Амперметр | PA1 | 1 | 0,01 | 0,0004 | 0 | 0,0006 |
Аналоговый таймер | DA1 | 1 | 0,075 | 0,0030 | 1 | 0,0006 |
Выключатель | SA1 | 1 | 0,07 | 0,0028 | 1 | 0,0006 |
Выпрямитель | VD6 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Диоды | VD1-VD5 | 5 | 0,2 | 0,0406 | 1 | 0,0006 |
Дроссель | T2 | 1 | 0,02 | 0,0008 | 1 | 0,0006 |
Конденсатор | C1 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C10 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C11 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C12 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C13 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C2 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C3 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C6 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C7 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсаторы | C4, C5 | 2 | 0,035 | 0,0028 | 1 | 0,0006 |
Конденсаторы | C8, C9 | 2 | 0,035 | 0,0028 | 1 | 0,0006 |
Оптопара | DA2 | 1 | 0,075 | 0,0030 | 1 | 0,0006 |
Предохранитель | FU1 | 1 | 0,5 | 0,0203 | 1 | 0,0006 |
Предохранитель | FU2 | 1 | 0,5 | 0,0203 | 1 | 0,0006 |
Резистор | R1 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R11 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R15 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R16 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R3 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резисторы | R12, R13 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R2, R8 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R5, R6 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R7, R14 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R4, R9, R10 | 3 | 0,071 | 0,0087 | 1 | 0,0006 |
Светодиод | HL1 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Стабилизатор напряжения | DA3 | 1 | 1 | 0,0406 | 1 | 0,0006 |
Терморезистор | RK1 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Терморезистор | RK2 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Транзисторы | VT1, VT2 | 2 | 0,5 | 0,0406 | 1 | 0,0006 |
Трансформатор | T1 | 1 | 1,09 | 0,0443 | 1 | 0,0006 |
Рассчитываем усредненную вероятность необеспечения ЗИП на одну группу сменных элементов:
α=0.96;
γ ≈ 0.0011;
Исходя из полученных данных, рассчитаем значение фактической вероятности обеспечения ЗИП:
αф = 0.9778 > α
3. Расчет погрешности

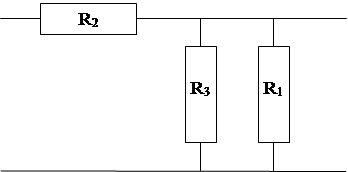

Схема функционального узла (рис. 3):
Рис. 3
Параметры элементов:
R1, кОм | R2, кОм | R3, кОм | TKR1, о С-1 | TKR2, о С-1 | TKR3, о С-1 | KCR1, час-1 | KCR2, час-1 | KCR3, час-1 |
15±20% | 12±10% | 10±10% | (5±2)10-3 | (4±1)10-3 | (3±1)10-3 | (6±2)10-5 | (4±1)10-5 | (5±1)10-5 |
Исходя из предложенной схемы, получим уравнение зависимости модуля коэффициента передачи от схемных параметров:
Рассчитываем коэффициенты влияния всех параметров по формуле:
Значения коэффициентов влияния:
Параметр | R1 | R2 | R3 |
Коэф. влияния | 2/15 | 2/3 | 1/5 |
Рассчитываем среднее значение производственной погрешности Ei и величину половины допуска δi :
E1 =0%, E2 =0%, E3 =0%;
δ1 =20%, δ2 =10%, δ3 =10%;
Рассчитаем значение середины поля рассеивания производственной погрешности:
Ey пр =2/15*0+2/3*0+1/5*0 = 0;
Значение половины поля рассеивания ly пр производственной погрешности:
ly пр = ((2/15)2 *202 +(2/3)2 *102 +(1/5)2 *102 )1/2 ≈7.45%;
Параметр | Ey пр | ly пр |
Значение | 0 | 7,45% |
Рассчитаем характеристики температурной погрешности:
E(TKR1 )=0%, E(TKR2 )=0%, E(TKR3 )=0%;
δ(TKR1 )=40%, δ(TKR2 )=25%, δ(TKR3 )=33%;
Среднее значение E(TKY) температурного коэффициента (ТК) выходного параметра и величина половины поля рассеивания l ( TKY ) :
E(TKY) = 2/15*0+2/3*0+1/5*0 = 0%;
l(TKY) = ((2/15)2 *402 +(2/3)2 *252 +(1/5)2 *332 )1/2 ≈18.7%;
Среднее значение Ey t и величина половины поля рассеивания ly t температурной погрешности выходного параметра:
Ey t = Δt* E(TKY);
t1=-15o C, Ey t1 = (-15-20)*0=0;
t2=35o C, Ey t2 = (35-20)*0=0;
ly t = |Δt|* l(TKY) ;
t1=-15o C, ly t1 = | (-15-20) |*18.7=35*0.187=6.545 o C;
t2=35o C, ly t2 = | (35-20) |*18.7=15* 0. 187=2 . 805 o C;
Температура/Погрешности | Ey t , o C | ly t , o C |
t1=-15 o C | 0 | 6.545 |
t 2 =35 o C | 0 | 2.805 |
Рассчитаем характеристики погрешности старения:
E(KСR1 )=0%, E(KСR2 )=0%, E(KСR3 )=0%;
δ(KСR1 )=33%, δ(KСR2 )=25%, δ(KСR3 )=20%;
Среднее значение E(KCY) коэффициента старения (КС) выходного параметра и величина половины поля рассеивания l ( KCY ) KC выходного параметра:
E(TKY) = 2/15*0+2/3*0+1/5*0 = 0%;
l(TKY) = ((2/15)2 *332 +(2/3)2 *252 +(1/5)2 *202 )1/2 ≈17.7%;
Среднее значение Ey τ и величина половины поля рассеивания ly τ погрешности старения выходного параметра:
τ=2000 часов;
Ey τ = τ* E ( KCY ) = 2000*0 = 0 ч.;
ly τ = τ* l ( KCY ) = 2000*0.177 = 354 ч.;
Параметр | Ey τ ч. | ly τ ч. |
Значение | 0 | 354 |
Определяем верхнюю и нижнюю границу поля рассеивания эксплуатационной погрешности:
Среднее значение эксплуатационной погрешности выходного параметра для температуры t и времени τ:
Ey t , τ = Ey пр + Ey t + Ey τ = 0+0+0 = 0;
Величина половины поля рассеивания эксплуатационной погрешности выходного параметра для температуры t и времени τ:
ly t1,0 = (0.07452 +6.5452 +02 )1/2 =6.54;
ly t2,0 = (0.07452 +2.8052 +02 )1/2 =2.80;
ly t1, Т = (0.07452 +6.5452 +3542 )1/2 =354.06;
ly t2, Т = (0.07452 +2.8052 +3542 )1/2 =354.01;
Итоговая верхняя и нижняя границы поля рассеивания эксплуатационной погрешности выходного параметра для температуры и времени:
l + t ,τ = 354.06; l - t ,τ = – 354.06;
