Реферат: Расчет антенны типа Волновой канал

5 Эскиз антенны и схема питания



Рисунок 5.1 – Эскиз антенны и схемы питания

где,

1 – директоры

2 – активный вибратор

3 – рефлектор

4, 5, 11 – элементы симметрирующего устройства для возбуждения вибратора.

6 – возбуждающая излучатель полосковая линия

7 – фазовращатель

8 – направленный ответвитель

9 – согласованная нагрузка направленного плеча ответвителя

10 – фозбуждающая распределительная полосковая линия

12 – текстолитовая подложка


6 Список литературы

Антенны и устройства СВЧ. – Под редакцией Д.И. Воскресенского. – М.: Радио и связь,1972

Антенны и устройства СВЧ (Проектирование фазированных антенных решеток): Учебное пособие для вузов. Д.И.Воскресенский, Р.А.Грановская и др./Под ред. Д.И.Воскресенского.-М.: Радио и связь, 1981

Драбкин А.Л. и др.

Антенно-фидерные устройства. Изд.-2е, доп. и переработанное. М.,”Сов. Радио”,1974

Кочержевский Г.Н. Антенно-фидерные устройства: Учебник для вузов. – 3-е изд., доп. и перераб. – М.: Радио и связь,1981

Айзенберг Г.З., Антенны УКВ. – т.1 – М.,1977


Приложение А

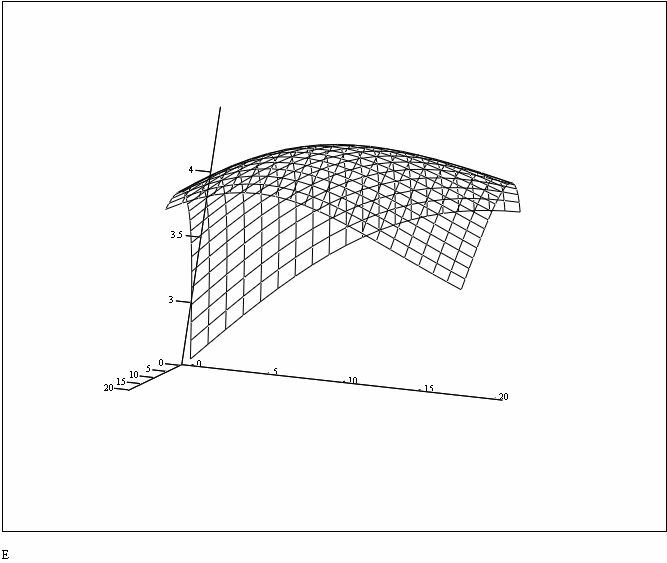

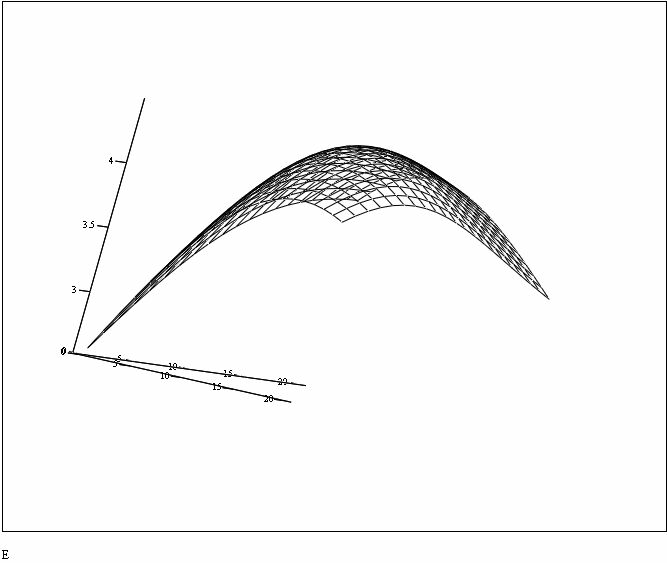

Рисунок А.1- Графики зависимости отношения напряженности поля вперед к полю назад в антенне без рефлектора от расстояния между директорами и собственного сопротивления директоров.

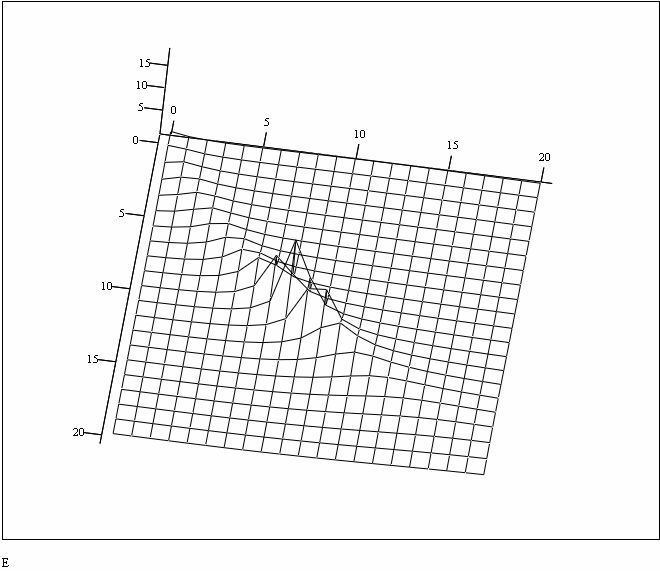

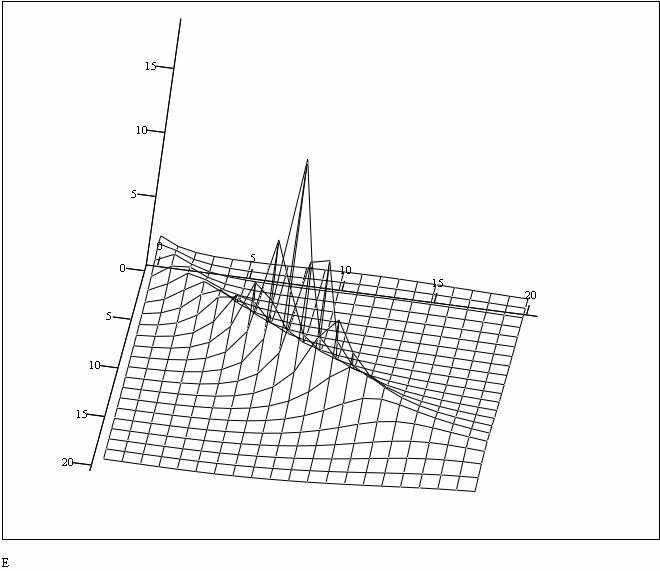

Рисунок А.2- Графики зависимости отношения напряженности поля вперед к полю назад в антенне c рефлектором от расстояния между рефлектором и активным вибратором и собственного сопротивления рефлектора.


Министерство образования РФ

Новгородский Государственный Университет имени Ярослава Мудрого

__________________________________________________________

Кафедра “Радиофизики”


Антенна типа ”волновой канал” в печатном исполнении


Курсовой проект по учебной дисциплине

«Устройства СВЧ и антенны»


Преподаватель

_______ Петров Е.В.

«___» __________2003 г.

Студент группы 9011

_______ Руппель Д.А.

«___» __________2003 г.


Великий Новгород 2002
