Курсовая работа: Радиопередатчик телеметрической системы

Содержание

Введение. Анализ задания. Функциональная схема устройства

1 Структурная и принципиальная схемы устройства

2 Характеристики микросхем

2.1. Мультиплексор. Микросхема MAX4617

2.2 АЦП. Микросхема MAX1178

2.3 Усилитель. Микросхема КХО-210

2.4 Модулятор. Микросхема RF 2713

2.5 Генератор НЧ. Микросхема.

3 Расчет принципиальной схемы

4 Конструкция печатных плат

5 Массогабаритные характеристики конструкции

6 Используемые программы САПР

Заключение

Введение. Анализ задания. Функциональная схема устройства

Темой проекта является радиопередатчик телеметрической системы. Назначением передатчика является формирование радиосигнала излучения. Радиосигнал представляет собой гармоническое несущее колебание, один из параметров которого изменяется пропорционально модулирующему напряжению.

Уравнение радиосигнала определяется как:

,

где - огибающая радиосигнала; - фаза.

Радиосигналы классифицируются по виду модулирующего сигнала и виду модуляции. Параметрами радиосигнала является временная форма и спектр.

Для телевизионной системы рабочие частоты лежат в диапазоне от 1 до 3 МГц. Поэтому выберем частоту модулирующего сигнала, равную 1 МГц.

Пусть: Fmax=1 МГц

Диапазон волн, частот (частота несущей): 28 МГц;

Мощность: 0,5 Вт;

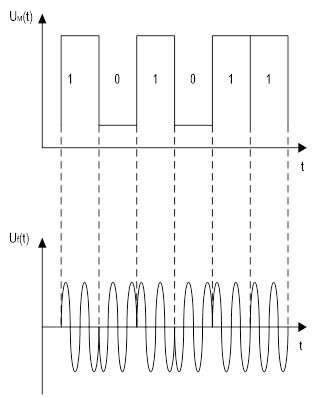

Временная форма и радиосигнал показаны на рисунке:

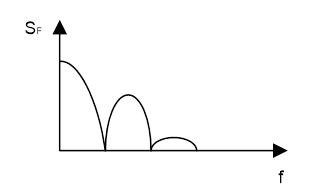

	Спектр модулирующего сигнала

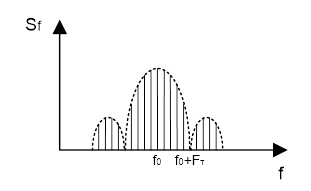

а) Огибающий сигнал б) Модулированный сигнал	Спектр модулированного сигнала

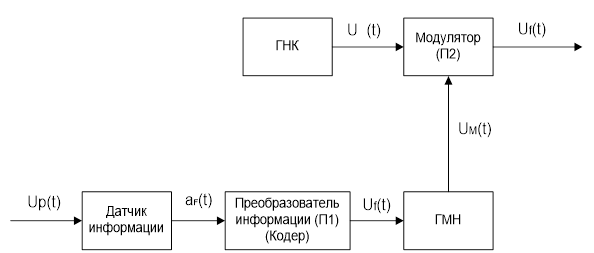

Процесс формирования радиосигнала излучения представлен обобщенной схемой радиоэлектронной системы:

Основными функциональными элементами схемы (рис.3) являются:

Датчик информации, который формирует первичный информационный сигнал aF(t);

Преобразователь П1 – устройство формирования НЧ информационного сигнала UF(t). П1 осуществляет преобразование aF(t) UF(t). Для импульсных РС П1 представляет собой ПЗУ или кодер – АЦП (аналогово-цифровой преобразователь);

Преобразователь П2, который преобразует НЧ информационный сигнал в ВЧ информационный сигнал или РС. UF(t) Uf(t). П2 – это модулируемый генератор.

В канале связи выделяют следующие информационные сигналы:

1. Up(t) информационный сигнал

2. Uf(t) радиосигнал

3. UM(t) модулирующее напряжение

4. U (t) несущее колебание

5. a(t) первичный информационный сигнал

1 Структурная и принципиальная схемы устройства

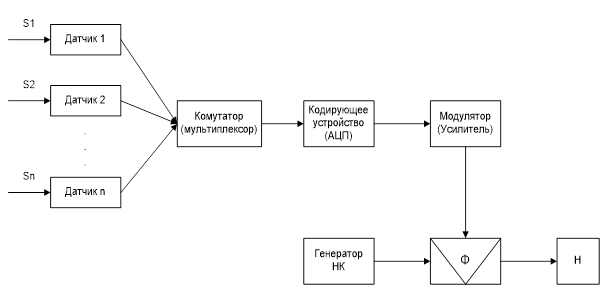

Рассмотрим функциональную схему устройства [2]:

Радио передатчик телеметрической системы представляет собой устройство, состоящее из 2-х функциональных блоков: блока управления, в котором осуществляется обработка сигнала, и передающего блока, в котором осуществляется модуляция и передача сигнала. При поступление сигнала коммутации происходит соединения одного из входов с выходом после чего кодово-импульсный сигнал с частотной модуляцией поступает на передающую антенну.

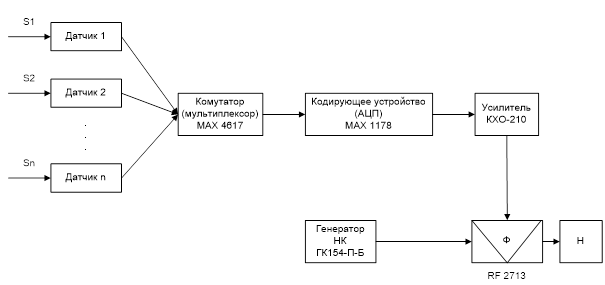

Структурная схема радиопередающей телеметрической системы с выбранными элементами[2]:

Коммутирующий сигнал подключает один из датчиков информации с входом блока управления. В блоке управления происходит преобразование аналогового сигнала в цифровой с последующим его усилением, после чего кодовая последовательность поступает на модулятор, на который также поступает несущее колебание U(t) с частотой f с генератора ВЧ-колебаний. С выхода модулятора на выход передатчика поступает модулированный сигнал Uf(t) с частотой f.

2 Характеристики микросхем

2.1 Мультиплексор. Микросхема MAX 4617

Общее Описание

MAX4617 являются быстродействующей, низковольтной, аналоговой КМОП микросхемой, конфигурированной как 8 канальный мультиплексор

Эта микросхема может работать непрерывно при напряжение питания от +2V до +5.5V. Каждый канал может работать с аналоговыми сигналами. Все цифровые выводы имеют логические пороги 0.8V для логического «0» и 2.4V для логической «1», тем самым, обеспечивая совместимость TTL/CMOS логики, используя напряжение питания +5V.

Особенности

· Скорость переключения каналов

Время включения 15ns

Время отключения 10ns

· Гарантируемое питание при сопротивлении

10 Ом напряжение питания +5V

20 Ом напряжение питания +3V

· Гарантируемое сопротивление между каналами 1Ом при напряжении питания +5V

· Гарантируемый поток тока вне утечки:

1 nA в +25°C

· Гарантируемый поток тока при утечки:

1 nA в +25°C

· напряжения питания от +2V до +5.5V

· TTL/CMOS-Logic Совместимый

· Низкая Перекрестная связь: <-96dB

· Искажение: <0.017 % (600½)

Основные электрические параметры при напряжении питания 5 В

УГО и назначение выводов микросхемы

2.2 АЦП. Микросхема MAX1178

16-битная микросхема MAX1178 – мало мощный, аналого-цифровой конвертер. Устройство работает от единственного источника питания для аналоговой части от +4 V до +5.5 V и имеет отдельный цифровой вход

MAX1178 принимает биполярный аналоговый диапазон входного напряжения ±5V. Все устройства потребляют не больше, чем 26.5mW по норме осуществления выборки 135ksps, используя внешнюю справочную информацию, и 31mW, используя внутреннюю справочную информацию +4.096V. Автозавершение уменьшает поток тока до 0.4mA в 10ksps.

MAX1178 идеальны для устройств получения и накопления данных, имеющих питание от батареек,

Превосходная работа переменного тока (THD =-100dB) и точность постоянного тока (±2 LSB INL) делает MAX1178 идеальной для управления производственным процессом, инструментовки, и медицинских приложений.

MAX1178 доступны в TSSOP с 20 выводами.

Особенности

· Параллельный Интерфейс Шириной в байт

· Аналоговый Диапазон Входного напряжения: ±10V, ±5V

· Аналоговый вход питания от +4V до +5.5V

· Низко Поставляйте Поток (Макс)

· 2.9mA (Внешняя Справочная информация)

· 3.8mA (Внутренняя Справочная информация)

· 5μA Режим Автозавершения

· упаковка TSSOP С 20 выводами

Основные электрические параметры при напряжении питания 5 В

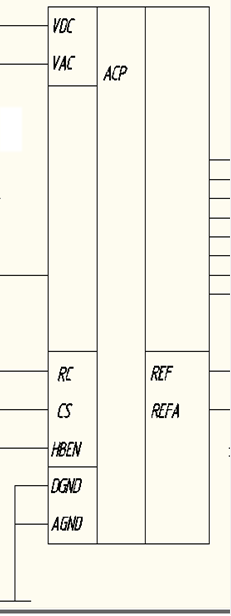

УГО и назначение выводов микросхемы

2.3 Усилитель. Микросхема КХО-210

Объединяет современную технологию гибрида фильтра с кварцевыми генераторами точности, чтобы достигнуть небольшого размера, стоимости, высокой надежности и частотной точности.

Кристаллический генератор составлен из кристаллического резонатора и цепи генератора, которая сделана в виде гибридной ИС. Так, благодаря этому достигается высокая надежность.

Основные параметры микросхемы при напряжении питания +5 В

УГО и назначение выводов

1. Вход

4. Земля

5. Выход

8. Вход, вход питания

2.4 Модулятор. Микросхема RF 2713

Демодулятор - RF2713 - монолитный интегрируемый модулятор/демодулятор квадратуры. Чтобы смодулировать сигналы I/Q на несущую частоту ИС содержит все необходимые компоненты, чтобы осуществить функцию модуляции/демодуляции и содержит делитель, фазовращатель, два двойных уравновешенных смесителя, и усилители основной полосы частот. Микросхема работает от единственного источника питания 3-6 В электропитание.

Основные технические параметры микросхемы

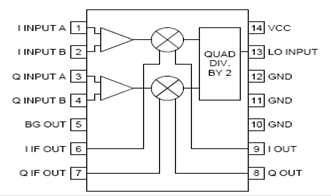

УГО и назначение выводов

1. Вход опорного сигнала

2, 4, 5, 12, 11, 10 – земля

3. Вход информационного сигнала.

14 – питание

6,7- выход

13, 9, 8 – не используются

2.5 Генератор НЧ. Микросхема

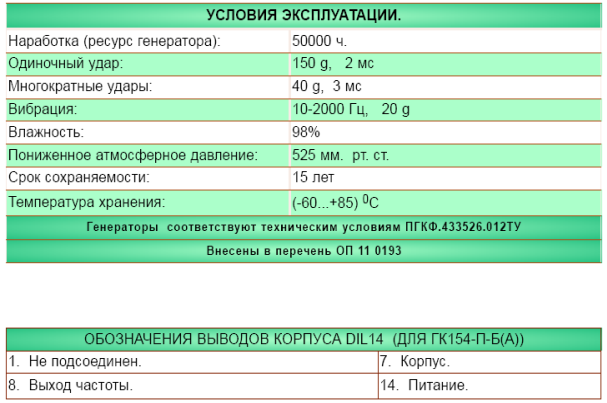

Основные технические параметры микросхемы

3 Расчет принципиальной схемы

Так как все микросхемы согласованы между собой по уровням входных и выходных напряжений (1 и 0) и по уровням входных и выходных токов, что отражено в их параметрах, следовательно, не требуется расчет согласующих каскадов и аттенюаторов. Уровни напряжений:

1. Входное напряжение низкого уровня не более, В: 0.8

2. Входное напряжение высокого уровня не менее, В: 2,4

3. Выходное напряжение высокого уровня не менее, В: 3

4. Выходное напряжение низкого уровня не более, В: 0.4

Передатчик имеет внешний источник питания +5 В.

На проводниках питания у разъема для отфильтровывания переменной составляющей тока (чтобы она не попала в микросхемы и не привела к нарушению их работы) ставятся конденсаторы. Такие же конденсаторы, для ослабления наводок и для отфильтровывания переменной составляющей ставятся на выводах питания у каждой микросхемы.

4 Конструкция печатных плат

Печатные платы будут выполнены на текстолите с 3 классом точности, то есть толщина проводников будет не менее 0.3мм и минимальное расстояние между проводниками, проводниками и контактными площадками будет так же не менее 0.3 мм. Проводники питания толщиной не менее 0.5мм, так как это стандартное требование, предъявляемое при разводке цепям питания, так как нужно обеспечить требуемую силу тока от источника.

5 Массогабаритные характеристики конструкции

Микросхема радиопередатчика будет располагаться внутри алюминевого корпуса, чертеж которого приведен в приложении. Алюминиевый корпус выбран по причине своих массогабаритных характеристик, так как он легче, меньше и дешевле медного корпуса. Не смотря на то что теплоотдача у алюминиевого корпуса чуть хуже, но это не скажется на работе радиопередатчика, так как в крышке корпуса предусмотрен радиатор.

Габариты корпуса: ширина примерно равна ширине платы устройства, то есть, с учетом зазора между платой и корпусом, равным 2.5мм с каждой стороны, плюс толщина стенок корпуса – 2 мм с каждой стороны, 129мм. Длина корпуса так же примерно равна длине платы устройства, то есть, с учетом зазора между платой и корпусом, равным по 2.5мм с каждой стороны, плюс толщина стенок корпуса – 2 мм с каждой стороны, 129мм. Высоты корпуса равна высоте платы (смотреть чертеж сборки), и учитывая зазор между ними и корпусом по 2.5мм с каждой стороны, плюс высота радиатора 10 мм, h=30=33мм. Таким образом, габариты: 129×129×30 (мм).

Масса передатчика примерно равна массе платы устройства плюс масса корпуса.

mустр=m(DD1)+m(DD2)+m(DD3)+m(DD4)+m(DD5)+m(DD6)+m(C1)×16+m(R1)x6+m(плата)+m(корпуса)=1г+2г+1,5г+2,5г+3,5г+1,5г+1г×16+10гx6+9г+300г=497г (масса дана в граммах),

где mDD1 – масса микросхемы DD1 (max4617) и т.д.

Масса ячейки подсчитаны примерно, так как не проектировалась ее передающая и приемная части, соответственно. Но из этих расчетов уже можно сказать, что радиопередатчик телеметрической системы не занимает много места, весит всего около 400гр. и легко монтируется в телеметрическую сичтему.

6 Используемые программы САПР

Для выполнения курсового проекта были использованы следующие программы:

1) A-CADElectrical 2009. С помощью этой программы была построена электрическая принципиальная схема (УГО элементов было взято из стандартных библиотек программы), а также конструкция печатной платы. На этом этапе уже полностью были построена электрическая принципиальная схема устройства, а также конструкция печатной платы. Также в этой программе были построены чертежи печатных как деталей, а также сборочные чертежи. Программа взята с http://softoroom.net/lofiversion/index.php?t35743.

Заключение

В данной работе был разработан передающий модуль РЭС телеметрической системы. Эта тема актуальна и интересна, так как в настоящее время телеметрические системы используются для мониторинга удаленных объектов, а также для наблюдения за здоровьем пациентов больниц и космонавтов, находящихся в космосе. Данная система, из-за того, что представляет собой законченную функциональную ячейку, может быть установлена в устройства телеметрии. Схема этого устройства состоит из реальной отечественной и иностранной элементной базы. Все микросхемы подобраны так, что они согласованы между собой по уровням напряжений и токов. Конструкция ячейки получилась малогабаритной, легкой и легко монтируемой. Таким образом, данный радиотелеметрический передатчик не уступает его современным аналогам, а по массе, габаритам (масса составляет 400г, габариты 129×129×30мм) даже превосходит некоторые аналоги, и может быть рекомендовано на опытное производство.
