Курсовая работа: Сравнение качественных показателей радиоприемных устройств супергетеродинного типа и радиоприемных

Москва, 2009 год

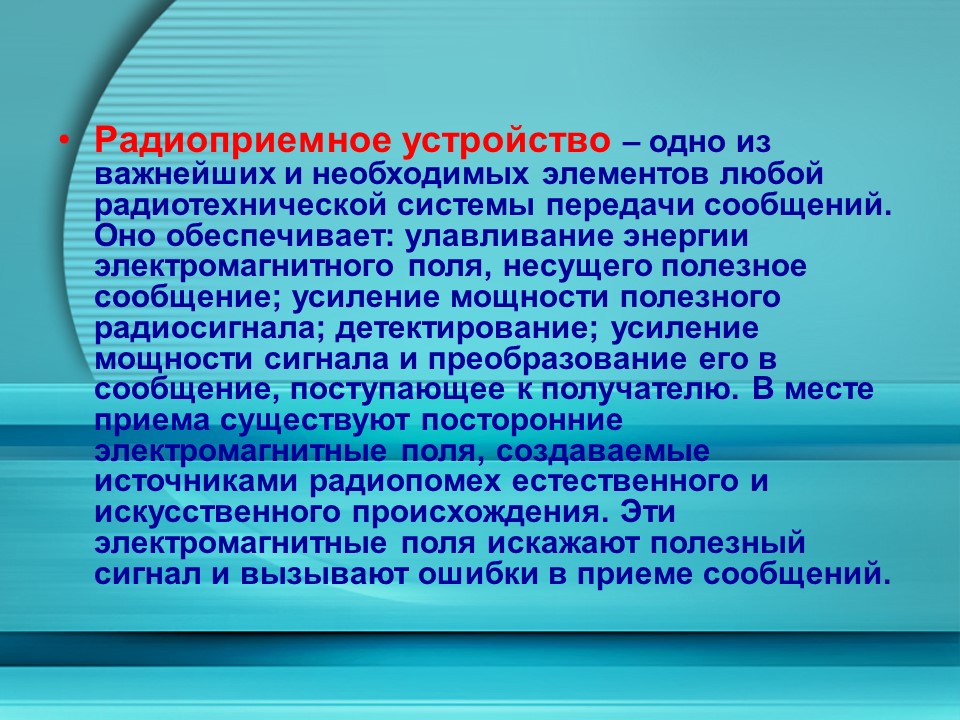

Радиоприемное устройство – одно из важнейших и необходимых элементов любой радиотехнической системы передачи сообщений. Оно обеспечивает: улавливание энергии электромагнитного поля, несущего полезное сообщение; усиление мощности полезного радиосигнала; детектирование; усиление мощности сигнала и преобразование его в сообщение, поступающее к получателю. В месте приема существуют посторонние электромагнитные поля, создаваемые источниками радиопомех естественного и искусственного происхождения. Эти электромагнитные поля искажают полезный сигнал и вызывают ошибки в приеме сообщений.

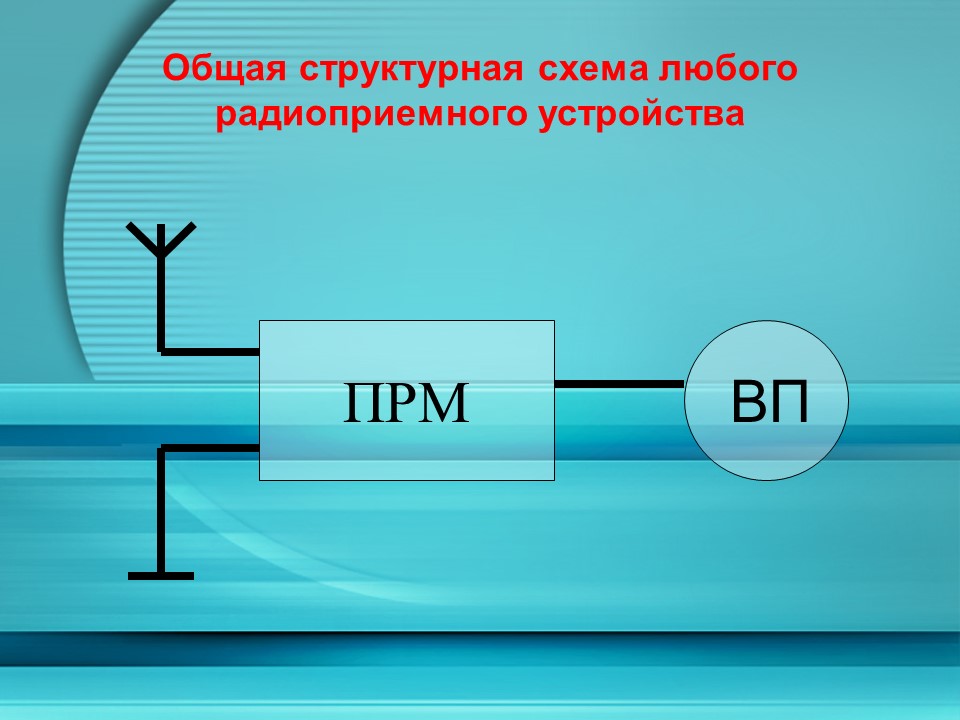

Общая структурная схема любого радиоприемного устройства

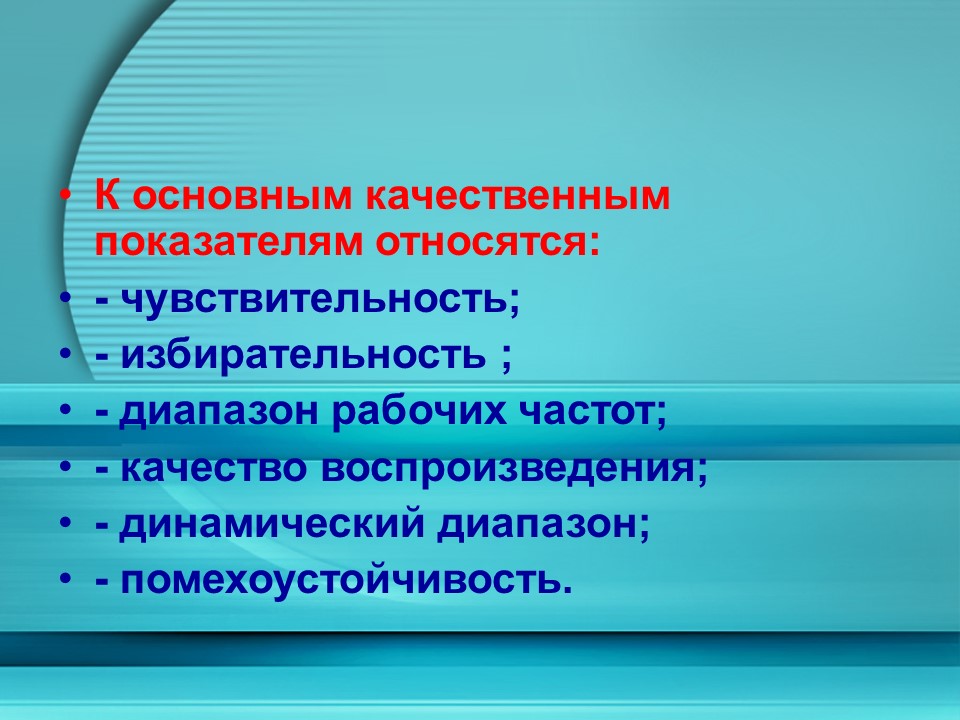

К основным качественным показателям относятся:

- чувствительность;

- избирательность ;

- диапазон рабочих частот;

- качество воспроизведения;

- динамический диапазон;

- помехоустойчивость.

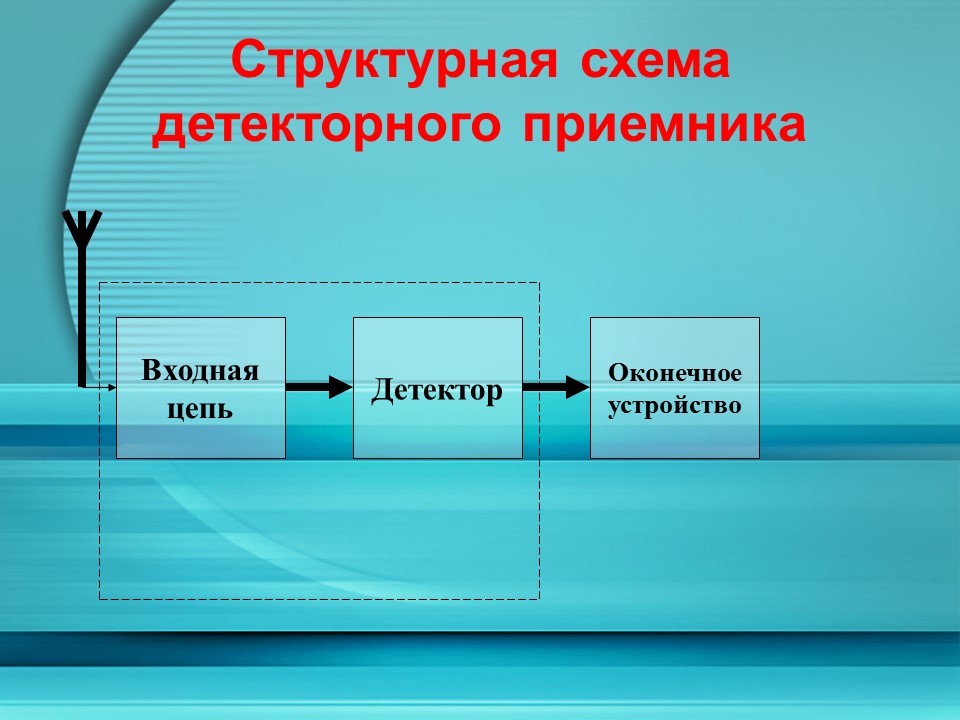

Структурная схема детекторного приемника

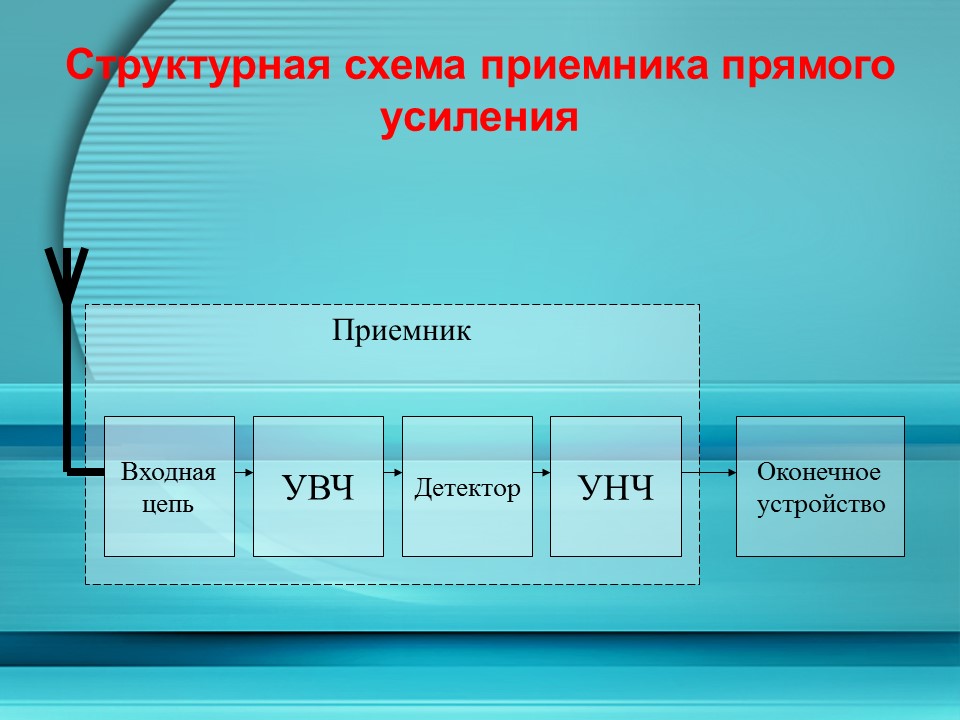

Структурная схема приемника прямого усиления

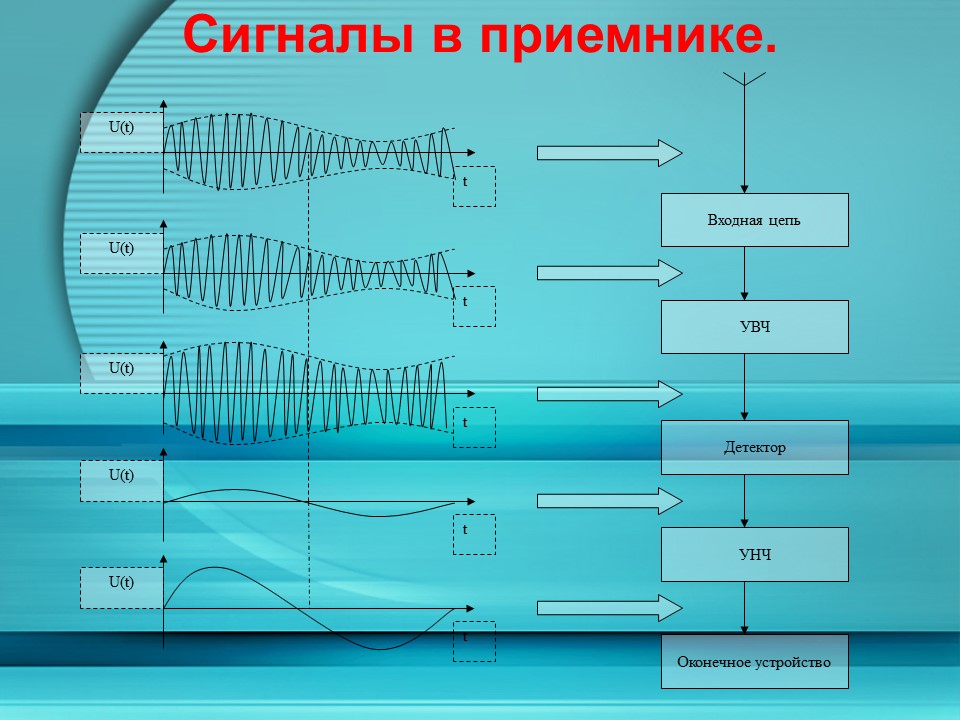

Сигналы в приемнике.

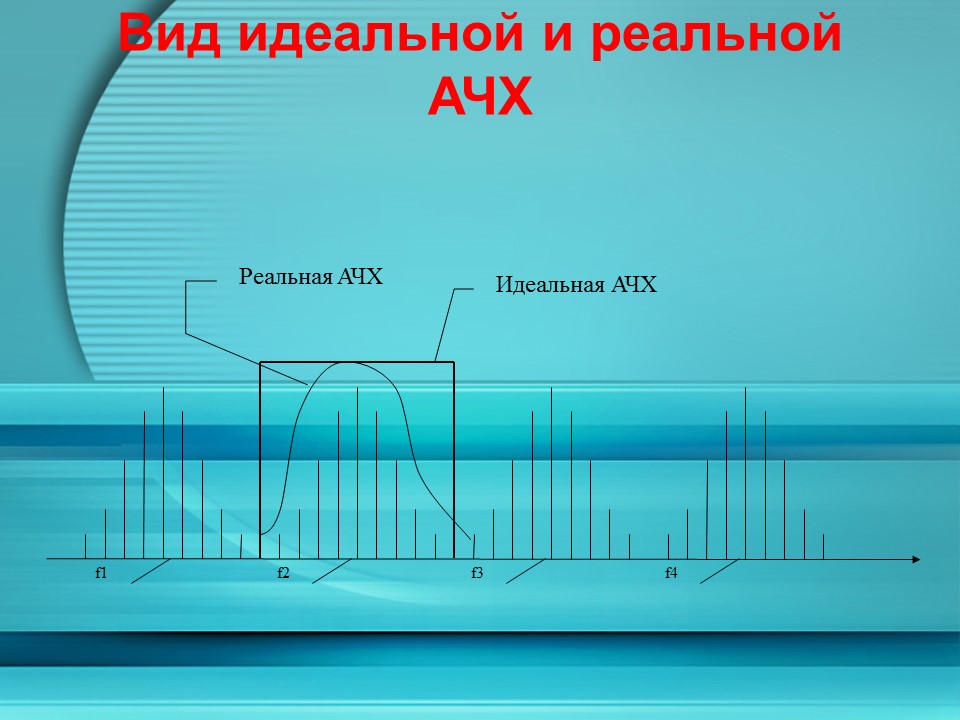

Вид идеальной и реальной АЧХ

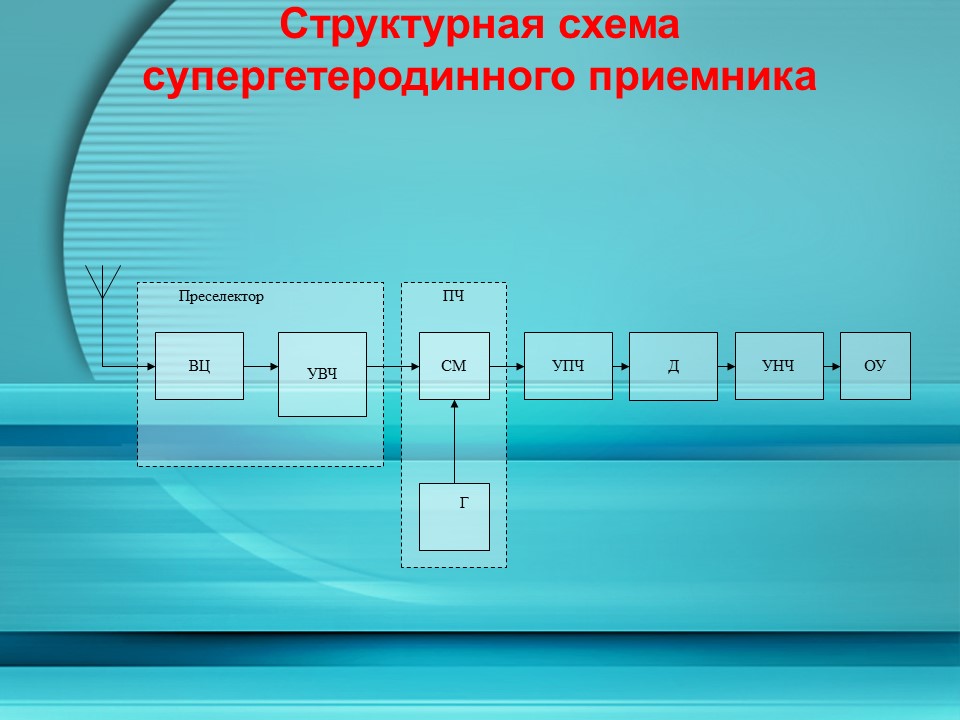

Структурная схема супергетеродинного приемника

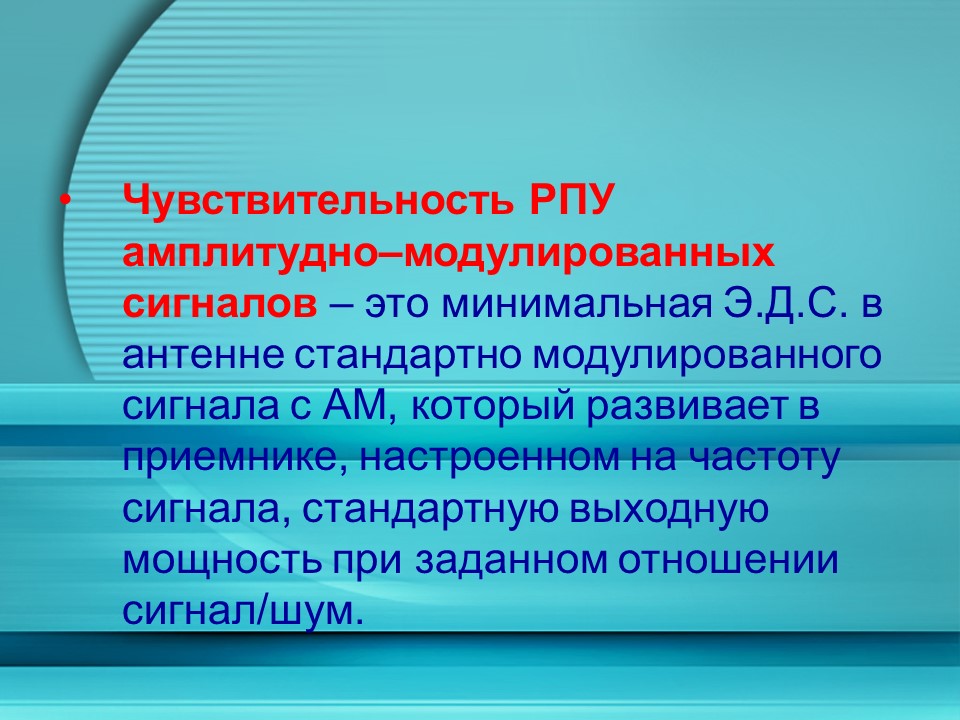

Чувствительность РПУ амплитудно–модулированных сигналов – это минимальная Э.Д.С. в антенне стандартно модулированного сигнала с АМ, который развивает в приемнике, настроенном на частоту сигнала, стандартную выходную мощность при заданном отношении сигнал/шум.

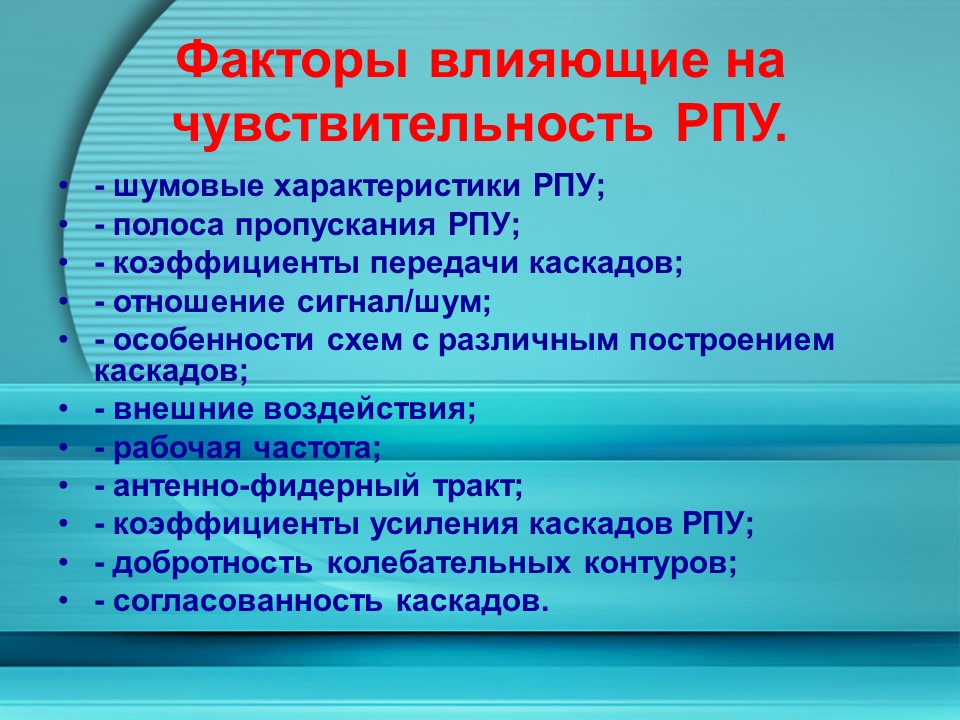

Факторы влияющие на чувствительность РПУ.

- шумовые характеристики РПУ;

- полоса пропускания РПУ;

- коэффициенты передачи каскадов;

- отношение сигнал/шум;

- особенности схем с различным построением каскадов;

- внешние воздействия;

- рабочая частота;

- антенно-фидерный тракт;

- коэффициенты усиления каскадов РПУ;

- добротность колебательных контуров;

- согласованность каскадов.

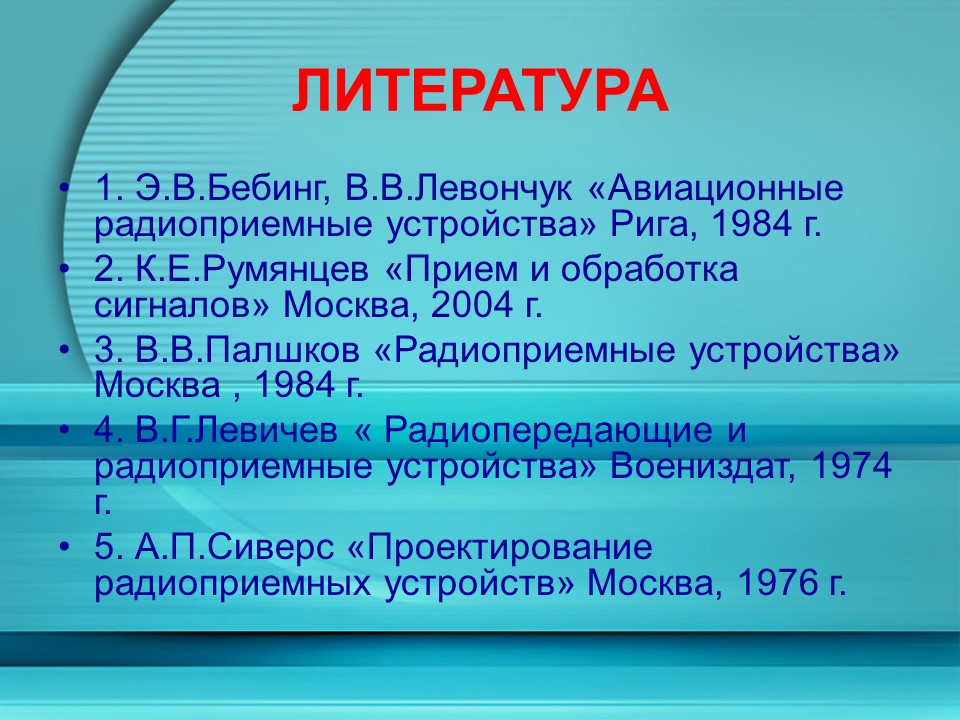

ЛИТЕРАТУРА

• 1. Э.В.Бебинг, В.В.Левончук «Авиационные радиоприемные устройства» Рига, 1984 г.

• 2. К.Е.Румянцев «Прием и обработка сигналов» Москва, 2004 г.

• 3. В.В.Палшков «Радиоприемные устройства» Москва , 1984 г.

• 4. В.Г.Левичев « Радиопередающие и радиоприемные устройства» Воениздат, 1974 г.

• 5. А.П.Сиверс «Проектирование радиоприемных устройств» Москва, 1976 г.
