Министерство образования Республики Беларусь

Белорусский государственный университет информатики и

радиоэлектроники

кафедра РЭС

РЕФЕРАТ

на тему:

«Испытание ЭС на воздействие ультранизких давлений, криогенных температур. Специальные виды космических испытаний»

МИНСК, 2008

Воздействие ультранизких давлений

Испытание ЭС на воздействие ультранизких давлений проводят для определения способности материалов и элементов ЭС сохранять при таких давлениях свои параметры в пределах, указанных в НТД, а также для проверки правильности принятых схемных и конструктивно-технологических решений. Испытание осуществляют в глубоком вакууме. Минимальная продолжитель­ность испытания равна (или несколько превышает) времени установления стационарного исследуемого процесса или явления. Ориентировочные значения давлений, необходимые для воспроизведения в лабораторных усло­виях основных физических явлений, происходящих в космосе, приведены в табл. 1

Материалы, узлы, элементы, а также ЭС в целом подвергают испытаниям в вакуумных установках. Современная вакуумная испытательная установка — сложная система, в состав которой входят: вакуумная камера с системой трубопроводов, разнообразные насосы, вакуумметры, термометры, расходомеры криогенных жидкостей, емкости и баллоны с криогенными жидкостями, регуляторы, клапаны и краны, электроприводы, блоки контрольно-измерительной и управляющей аппаратуры.

Параметры вакуумных испытательных установок: рабочий объем камеры от 0,2 м³ (для малогабаритных установок) до 134 000 м³ (установка центра им. Арнольда, США, для испытания космических кораблей); минимальное давление до 10^-12 Па; коэффициент возврата молекул Z ₀ ~10^-2 ...10^-2 . Вакуумные испытательные установки различаются также по следующим параметрам: составу остаточных газов; виду откачивающих насосных систем (масляная, безмасляная, парортутная и т.д.); скорости откачки камеры; неравномерности распределения давлений, потоков частиц и температур по объему и внутренней поверхности камеры; диапазону рабочих температур; времени выхода на рабочий режим; производительности и сроку службы.

Многие молекулы газа, покидая поверхность исследуемого объекта, отражаются от стенок испытательной установки и возвращаются на объект. Это происходит многократно до тех пор, пока молекулы не будут захвачены стенками. Отношение числа молекул, возвращающихся на объект в единицу времени, к числу молекул, покидающих его, называют коэффициентом возврата молекул (Z ₀ ).

В вакуумных испытательных установках в зависимости от наибольшего давления запуска (максимального давления во входном сечении насоса, при котором он может начать работу) и предельного остаточного давления в вакуумной камере используют насосы предварительной, основной и вспомогательной откачки. Одновременно используют несколько типов насосов из-за избирательной откачной способности насоса каждого типа к удалению различных паров и газов. Наиболее часто применяют комбинацию турбомолекулярного и ротационного (для предварительной откачки) насосов; цеолитового и диффузионного с ловушками на жидком азоте для защиты от миграции паров масел; титанового сублимационного, криогенного, гетероионного или магнитного электроразрядного (для основной и вспомогательной откачки.

Таблица 1 ориентировочные значения давлений, необходимые для воспроизведения основных физических явлений в космосе, при испытании ЭС в лабораторных условиях

По принципу действия вакуумные насосы делятся на проточные и сорбционные. Проточные насосы удаляют газ из откачиваемого объема. В сорбционных газ обычно остается внутри насосов в связанном виде на сорбционных поверхностях или подповерхностных слоях; скорость откачки пропорциональна площади сорбирующей поверхности; предельное остаточное давление зависит от процессов десорбции.

По назначению вакуумные насосы делятся на форвакуумные (для создания в системе низкого и среднего вакуума при наибольшем давлении запуска 1-10 Па) и высоковакуумные (для создания высокого и сверхвысокого вакуума).

Иногда между ними ставят промежуточный (бустерный) вакуумный насос. Форвакуумными насосами производят начальное вакуумирование установок, т. е. снижение давления от 1,33-10 Па примерно до 10^- 1 Па. По достижении требуемого давления эти насосы отключаются и начинают одновременно работать насосы основной и вспомогательной откачки (в диапазоне давлений 10^-3 ... 10^-12 Па).

Основную откачку вакуумной установки осуществляют обычно криогенными насосами (примерно до 10^-12 Па), обеспечивающими огромную скорость откачки, низкий коэффициент возврата, а также остаточный газ, приближающийся по составу к газу в космосе. Эти насосы изготовляют в виде криорешеток различной конфигурации, охлаждаемых специальными хладаген­тами. Эффективным технологическим способом, облегчающим получение ультранизких давлений, является прогревание установок с целью усиленного газоотделения из их отдельных частей. Прогревают, как правило, малогабаритные и иногда среднегабаритные установки.

Для вспомогательной откачки раньше применялись исключительно паромасляные диффузионные насосы. Однако у них есть существенный недостаток — наличие обратного потока паров масла из насоса в рабочую камеру испытательной установки. Создание ловушек, охлаждаемых жидким азотом, только уменьшает, но не исключает поступление в камеру масляных паров. В космосе такие пары отсутствуют. (Поэтому возникла необходимость применения так называемой «безмасляной» откачки, т. е. откачки насосными системами, не использующими масла и другие органические продукты. В качестве насосов вспомогательной откачки служат криосорбционные и ионные насосы.

Для измерения давления газов ниже атмосферного применяют вакуумметры, действие которых основано на использовании различных физических закономерностей, прямо или косвенно связанных с давлением газа. Так как диапазон давлений в вакуумных установках очень широк (от атмосферного до 10^-12 Па), то существуют вакуумметры различных типов: механические, термопарные, ионизационные и др.

Вакуумметры обычно состоят из двух частей: манометрического преобразователя и измерительной установки. Преобразователи вакуумметров имеют неодинаковую чувствительность к различным газам. Если преобразователь проградуирован по воздуху, а применяется для измерения давления других газов, необходимо учитывать относительную чувствительность:

R = К_г /К_в , (1)

где К_г — чувствительность преобразователя к данному газу; К_в — чувствительность к воздуху.

Вакуумметры измеряют общее давление газов, присутствующих в вакуумной системе. Однако при оптимизации вакуумных технологических процессов и проведении испытаний ЭС требуется измерять не только общие, но и парциальные давления остаточных газов.

Работа измерителей парциальных давлений (ИПД) основана на принципе ионизации молекул газа и разделении положительных ионов в зависимости от отношения массы к заряду иона (m / q ). По характеру используемых электромагнитных полей ИПД можно разделить на статические и динамические. В статических приборах используют постоянные, а в динамических - переменные электромагнитные поля.

Измерители парциальных давлений (как и общих) характеризуются нижним и верхним пределами измеряемых давлений, чувствительностью, а также присущим только им параметром — разрешающей способностью. Под разрешающей способностью ИПД понимают отношение массового числа иона Me к наименьшему различаемому его изменению ΔМе :

ρ _m = Ме/ΔМе , (2)

где Me = M / nq ;

М - молекулярная масса иона, а.е. м.; т - число элементарных зарядов. Экспериментально ρ _m определяют с помощью масс-спектрометра.

Воздействие криогенных температур

Испытание ЭС на воздействие криогенных (ниже 120 К) температур проводят с целью проверки устойчивости параметров изделий при низких температурах. Криогенные (охлаждающие) системы, предназначенные для испытания, входят в состав термовакуумных испытательных установок с многоступенчатой откачной системой и включают следующие элементы:

• собственно криокамеру (или криостат), т.е. конструкцию с рабочим объемом, в котором непосредственно размещается испытываемый объект (образец) и происходит его охлаждение (в криокамере — парами хладагента или охлажденным газом, в криостате — жидким хладагентом) до заданной температуры;

• хладагент;

• устройства подачи хладагента в рабочую камеру.

Выбор типа хладагента определяется предельной температурой охлаждения испытываемого объекта. Для охлаждения до температур ниже 200 К обычно используют жидкие газы: азот (температура кипения 77 К), водород (20 К), гелий (4,2 К), неон (30 К). Охлаждение ниже 4 К достигается откачкой паров над поверхностью жидкого гелия. Испытываемые образцы охлаждают обычно в два этапа: сначала жидким азотом до температуры около 73 К, а затем до более низких температур — жидким гелием и его парами.

Рис 1. Устройство подачи хладогента с помощью сжатого газа:

1-баллон со сжатым газом;2- трубопровод с клапанами; 3- трубка; 4- сосуд Дьюара; 5- вакуумно-порошковая изоляция; 6- жидкий хладогент

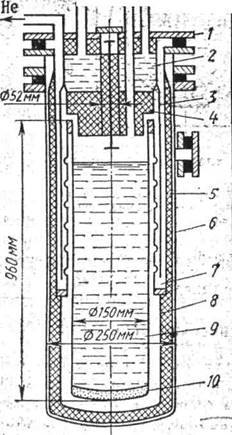

Рис.2. Схема гелиевого криостата КГ-15/150:

1-крышка; 2-сосуд с жидким азотом; 3,8-экраны;; 4-пенополиуретан; 5-вакуумно-многослойная изоляция; 6- кожух; 7-горловина гелиевого сосуда; 9-сосуд с гелием;10-адсорбент(активированный уголь)

Специальные виды космических испытаний

Эксплуатация ЭС в условиях космоса оказывает существенное влияние на тепловой режим работы изделий.

Термовакуумные испытания проводят для исследования работоспособности ЭС в зависимости от их теплового режима в условиях космоса/Для обеспечения теплового режима ЭС в лабораторных условиях, аналогичных условиям их эксплуатации в космосе, достаточно воспроизвести основные факторы космического пространства: глубокий вакуум; солнечное излучение; излучения планет солнечной системы, влияющие на условия эксплуатации ЭС (например, Земли, если ЭС эксплуатируются на околоземной орбите); «холод» и «черноту» пространства за пределами телесных углов, занимаемых Солнцем и рассматриваемой планетой. Цикл отработки теплового режима ЭС включает: проверку работоспособности ЭС и их составных частей в условиях реальных нестационарных градиентов температуры; исследование поля температур в отсеках космического аппарата (КА), где размещены ЭС, и взаимного влияния температурных полей различных тепловыделяющих устройств КА на работоспособность ЭС; выбор оптимального размещения ЭС и тепловыделяющих устройств КА; определение фактических температурных пределов работоспособности ЭС; проверку эффективности работы системы терморегулирования в условиях, максимально приближающихся к реальным; исследование работы системы терморегулирования в аварийных ситуациях; определение ресурса ЭС и их составных частей; исследование деформаций конструкций ЭС, вызванных температурными воздействиями.

Моделирование теплового режима ЭС производят в вакуумной камере, в которой устанавливают имитаторы лучистых потоков Солнца, планеты и орбиты КА. Для испытания выбирают КА, аналогичный предназначенному для полета в космос. На нем устанавливают датчики температуры в точках, наиболее полно характеризующих его тепловое поле, и датчики других величин (давления, расхода теплоносителя и др.).

Перед помещением в испытательную камеру КА тщательно очищают от всевозможных загрязнений, которые могут явиться источником «ложных» течей при откачке. Затем его закрепляют в раме механизма вращения -имитаторе орбиты. Далее проверяют работу бортовой и контрольно-измерительной аппаратуры, а также программно-временного устройства, задающего режим в испытательной камере. По достижении в камере давления около 10-³ Па включают криогенную систему охлаждения (до температуры жидкого азота) экранов. Как только в камере установится заданный режим испытания, по командам программно-временного устройства включают имитаторы внешних лучистых потоков, бортовые ЭС и начинают эксперимент, продолжительность которого определяется условиями полета и цикличностью работы бортовых ЭС. Показания датчиков (давление, температура и др.) передаются на пульт управления с помощью бортовой телеметрической аппаратуры или специальной радиопередающей аппаратуры, размещаемой на КА только во время испытания.

Качество имитатора солнечного излучения характеризуется плотностью потока лучистой энергии и углом расхождения лучей в рабочей зоне, соответствием спектра лучистого потока спектру естественного излучения Солнца и поляризацией лучей. Для весьма совершенного имитатора не должны быть превышены следующие значения: неоднородность плотности потока лучистой энергии во всем объеме рабочей зоны ±5%, расхождение лучей ±2°, среднее квадратическое отклонение спектральных плотностей энергии излучения имитатора от соответствующих спектральных плотностей солнечного излучения ±5% в диапазоне длин волн 0,2...3 мкм, степень поляризации 3...5 %.

По способу формирования лучистого потока оптические схемы солнечных имитаторов можно разделить на осевые и неосевые. Схема солнечного имитатора с осевым имитатором Солнца представлена на рисунке 3.

Солнечный имитатор дает вертикальный осевой поток излучения, максимальная плотность энергии которого достигает 2700 Вт/м2. Лучи от источника лучистой энергии (ртутно-ксеноновых ламп) собираются параболоидным зеркалом 3 и концентрируются на псевдогиперболоидном выпуклом зеркале 2. Далее пучок лучей проходит через линзу 4, выполняющую одновременно роль окна, и попадает на рассеивающее зеркало 6, направляющее лучи на главное параболоидное зеркало 5, которое и формирует коллимированный поток в рабочей зоне 7.

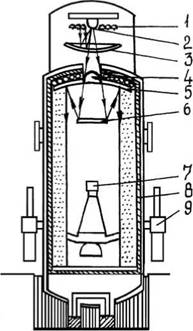

Рисунок 3 - Схема установки лаборатории реактивного движения NASA сосевым имитатором Солнца:

1 — ртутно-ксеноновые лампы; 2 — гнперболоидное зеркало; 3 — параболоидное зеркало; 4 — линза; 5 — главное коллимирующеепараболоидное зеркало; 6 — многогранный отражатель; 7 — рабочая зона с испытываемый КА; 8 — криогенные экраны;9 — диффузионные насосы

Описанный имитатор имеет ряд недостатков: чрезвычайно сложную конструкцию; трудоемкую юстировку всех элементов схемы; наличие неконтролируемых вторичных лучистых потоков, приводящих к температурным ошибкам; низкий коэффициент использования энергии (около 1,14%). Низкий КПД имитатора в основном определяется большими потерями энергии из-за неполного использования лучистого потока источника. Значи­тельные потери обусловлены также поглощением лучей на многочисленных зеркалах и линзах. Применение более совершенных конструкций и меньшего числа отражающих и преломляющих оптических элементов позволяет повысить КПД такого имитатора до 12 %.

Более экономичным является имитатор, в котором используются дуговая лампа с эллипсоидным отражателем и одно неосевое параболоидное или сферическое зеркало (рисунок 4). Размещение рабочей зоны в стороне от оси симметрии главного зеркала, формирующего почти параллельный поток, позволяет избежать взаимного переизлучения между зеркалом и испытываемым КА и тем самым избавиться от неконтролируемых вторичных лучистых потоков. Общий коэффициент использования энергии имитатора такого типа составляет 16,2 %.

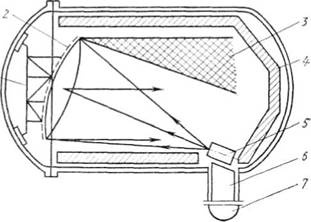

Рисунок 4 - Схема установки модуля солнечного имитатора с неосевымзеркалом:

1 — кронштейн для крепления и юстировки фасет зеркала; 2 — сферическое зеркало; 3 — зона невозврата лучей; 4 — криогенные экраны; 5 —источник лучистой энергии; 6 — кронштейн для крепления

источника; 7 — крышка люка

ЛИТЕРАТУРА

1. Глудкин О.П. Методы и устройства испытания РЭС и ЭВС. – М.: Высш. школа., 2001 – 335 с

2. Испытания радиоэлектронной, электронно-вычислительной аппаратуры и испытательное оборудование/ под ред. А.И.Коробова М.: Радио и связь, 2002 – 272 с.

3. Млицкий В.Д., Беглария В.Х., Дубицкий Л.Г. Испытание аппаратуры и средства измерений на воздействие внешних факторов. М.: Машиностроение, 2003 – 567 с

4. Национальная система сертификации Республики Беларусь. Мн.: Госстандарт, 2007

5. Федоров В., Сергеев Н., Кондрашин А. Контроль и испытания в проектировании и производстве радиоэлектронных средств – Техносфера, 2005. – 504с.
