Реферат: Кварцевые и электромеханические фильтры

Академия России

Кафедра Физики

РЕФЕРАТ

«Кварцевые и электромеханические фильтры»

Орел 2009

СОДЕРЖАНИЕ

1.Кварцевые резонаторы их параметры

2.Основные типы кварцевых фильтров.

3.Критерии реализуемости полосовых Фильтров на элементах LC.

4.Электромеханические фильтры.

5.Литература

1. Кварцевые резонаторы и их параметры

Необходимость использования в технике связи селективных электрических цепей с относительно узкими полосами пропускания привела к использованию пьезоэлектрических резонаторов, состоящих из пьезоэлектрика и прикреплённых к нему токопроводящих электродов. Действие пьезорезонаторной колебательной системы основано на явлении пьезоэффекта и состоит в обратимой способности преобразовывать энергию электрических колебаний в энергию механических колебаний.

Пьезоэффектом обладают кристаллы кварца, сегнетовой соли, турмалина, титаната бария, титоната-цирконата свинца, танталита лития и других минералов, а также ряд искусственно созданных материалов (например, различные виды пьезокерамики).

Рис 1.

Наибольшее распространение в технике связи нашли кварцевые резонаторы, которые в простейшем случае представляют собой параллелепипед-пластину, вырезанную определённым образом относительно кристаллографических осей, с напылёнными на ней вакуумным способом электродами. Одна из конструкций резонатора и его условное схематическое изображение показаны на рисунке 1.

В зависимости от типа кварцевой пластины, конфигурации электродов и способа их подключения возможны различные виды её колебаний, среди которых наиболее часто используемыми являются растяжение-сжатие, изгиб, сдвиг по толщине, сдвиг по контуру, кручение.

Значения частот собственных механических колебаний резонатора зависят от его формы и геометрических размеров, плотности и модуля упругости, пьезоэлектрика, массы и геометрии электродов, а также от способа крепления резонатора. У типовых кварцевых резонаторов значение основной частоты собственных колебаний (продольное по длине сжатия – растяжения) находятся в пределах 50 – 200 кГц. Использование резонаторов с колебаниями изгиба позволяет несколько снизить значения приведённых выше частот. Верхняя же граница применения кварцевых резонаторов определяется наименьшей технологически выполнимой толщиной кварцевой пластины и при использовании колебаний сдвига по толщине составляет 20 – 30 МГц, а при использовании колебаний на гармониках – даже до 200 МГц.

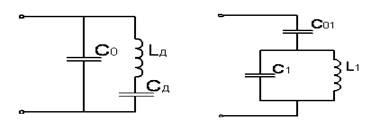

В области частот, расположенных вблизи основной частоты собственных механических колебаний пьезорезонатора, схема его замещения с достаточной для инженерной практики точностью может быть представлена в виде одной из двух схем реактивных двухполюсников на рисунке 2а, б. Эти схемы весьма точно определяют рассматриваемый физический объект, так как потери на трение в колеблющейся пластине и потери на электромагнитное излучение в окружающую среду чрезвычайно малы. (Добротность Q последовательного колебательного контура в более точной схеме замещения рисунка 2 достигает значений 10 – 10⁶ единиц).

Схема замещения кварцевого резонатора на рисунке 2а используется в расчётах наиболее часто. Её параметр С₀ носит название статической ёмкости резонатора, а параметры С_д и L_д называются соответственно динамической ёмкостью и динамической индуктивностью.

Найдём и исследуем выражение для Z (jщ) кварцевого резонатора, воспользовавшись для этой цели схемой замещения на рисунке 2а.

а) б)

Рис 2.

Рис 3.

Где

,

причём очевидно, что . График функции Z(jщ)/j приведён на рисунке 3.

Отличительной способностью кварцевых резонаторов является близость частот щ_д и щ_р . Интервал частот Дщ называется резонансным промежутком, а отношение (щ_р -щ_д )/щ_д =Д называется относительным резонансным промежутком. Практически Д0,004 (0,4%). Ещё одним важным параметром, характеризующим пьезоэлектрический резонатор, является емкостной коэффициент Z_д =С₀ /С_д , называемый иногда просто емкостным отношением.

Учитывая близость частот щ_д щ_р можно определить, что r_д = 1/2Д 125. Параметры r_д и щ_д очень стабильны. Например, относительное изменение щ_д , за счёт старения кварца составляет величину (0,5 — 10)*10^-6 за несколько тысяч часов работы. Относительное изменение щ_д , за счёт температурных отклонений на один градус Цельсия лежит в пределах (1 — 10)*10^-6 1/град.

За последнее десятилетие широкое распространение получили пьезорезонаторы, изготовленные из поликристаллической пьезокерамики типа титаната-цирконата свинца. Для того чтобы пьезокерамика обладала свойствами пьезоэлектрического монокристалла, она предварительно поляризуется путём приложения к её электродам некоторого постоянного напряжения. По стабильности пьезокерамические резонаторы существенно уступают кварцевым, но зато имеют r_д 25, что позволяет при прочих равных условиях строить электрические фильтры с ПП, в 5 — 10 раз более широкой, чем при использовании кварцевых резонаторов.

Заметим, что проблема расширения ПП пьезоэлектрических фильтров во многих практических случаях является одной из центральных и наиболее трудно решаемых проблем при построении селективных устройств рассматриваемого типа.

1.1 Основные типы кварцевых фильтров

В пределах полосы пропускания характеристика затухания кварцевого фильтра может быть монотонной, равноволновой или близкой к равноволновой, что определяется как методом расчёта, так и точностью изготовления кварцевых пластин. В пределах полосы задержания характеристика затухания может монотонно возрастать или иметь некоторое число всплесков затухания.

В зависимости от требований, предъявляемых к кварцевому фильтру, используются те или иные типовые структуры – мостовые без расширительных катушек, мостовые с расширительными катушками, лестничные и монолитные кварцевые фильтры. Основные характеристики этих типов рассматриваются ниже.

а) Дифференциально-мостовые кварцевые фильтры.

Рис 4а.

Рис 4б.

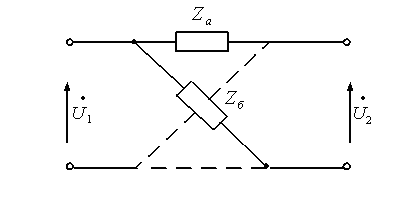

Прототипом подавляющего большинства кварцевых фильтров, используемых в аппаратуре связи, является мостовой симметричный четырёхполюсник, схема которого изображена на рисунке 4а.

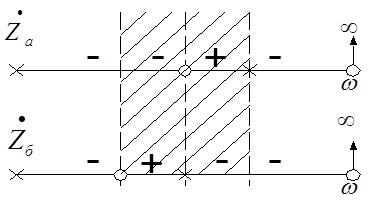

Известно, что в мостовой схеме полоса пропускания находится в области частот, где Z_a и Z_б имеют разные знаки. Включим вместо Z_a и Z_б кварцы, у которых нули и полюсы их сопротивления на характеристических строках смещены относительно друг друга, как показано на рисунке 5.

Рис5.

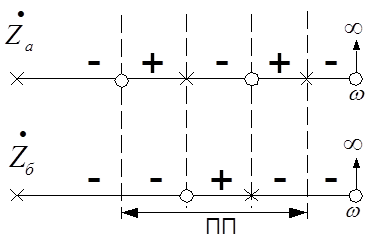

Тогда полоса пропускания будет лежать в заштрихованной на рисунке 5 области. Как видно она примерно равна двум промежуткам, где кварц имеет индуктивный характер.

Включим теперь вмсето Z_a два параллельно соединённых кварца со смещёнными нулями и полюсами, а вместо Z_б кварц с параллельно ему включённой ёмкостью. Эквивалентные схемы реактивных двухполюсников, соответствующие такому соединению показаны на рисунках 6а и 6б.

Рис 6.

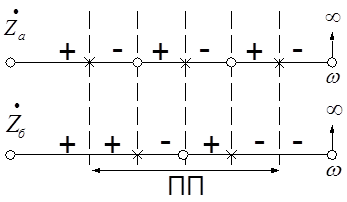

Определим полосу пропускания при соответствующем подборе резонансных частот кварцев (рисунок 7).

Рис 7.

Видно, что при такой конструкции полоса пропускания расширяется и равна примерно трём промежуткам, где сопротивление кварца имеет индуктивный характер.

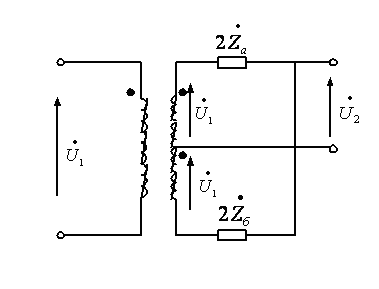

Указанные схемы обладают избыточным числом элементов и поэтому практически никогда не используются. Обычно от мостовой схемы переходят к эквивалентной с идеальным трансформатором, имеющим отвод от середины вторичной обмотки (рисунок 4б). Такой трансформатор носит название дифференциального.

Мостовая структура кварцевого фильтра сохраняет за собой лишь теоретическое значение. Условия эквивалентности схем доказываются в литературе и приведены на рисунках 4а и 4б.

Фактически схема замещения реального трансформатора включает в себя индуктивность холостого хода и индуктивности рассеяния. Последние при надлежащем исполнении могут быть достаточно малыми и их можно не учитывать. Однако индуктивность холостого хода, как правило, оказывает влияние на характеристики кварцевых фильтров и ею пренебречь нельзя. С целью компенсации этого влияния параллельно первичной обмотке дифференциального трансформатора включается дополнительная ёмкость. Она образует с указанной индуктивностью параллельный колебательный контур, который настраивается на среднюю частоту полосы пропускания фильтра, что и позволяет существенно повысить сопротивление холостого хода трансформатора в пределах этой полосы.

В качестве примера на рисунке 8 приведена дифференциально-мостовая схема фильтра, имеющего в одном плече два кварца, а в другом – кварц и конденсатор.

Рис 8.

Можно показать, что рабочее затухание таких схем при R_г =R_н =R₀ определяется формулой

,

анализ этого выражения и характеристических строк (рисунки 5 и 6) свидетельствуют, что область частот, где может быть расположена ПП является весьма узкой и составляет примерно 0,8% от средней частоты ПП. Это утверждение справедливо для всех типов фильтров, поскольку мостовая структура является универсальной, то есть любая другая структура может быть эквивалентно преобразована к мостовой.

Для расширения ПП параллельно кварцевым резонаторам включают катушки индуктивности, образующие с ёмкостью кварцедержателя С₀ параллельный колебательный контур.

Резонансная частота этого контура выбирается вблизи средней частоты полосы пропускания фильтра щ₀ =

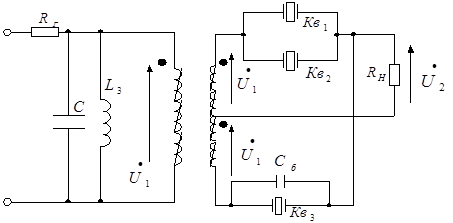

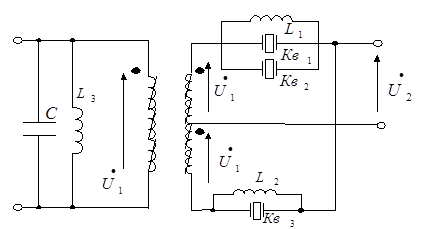

Схема дифференциально-мостового кварцевого фильтра с расширительными катушками индуктивности показана на рисунке 9.

Рис 9.

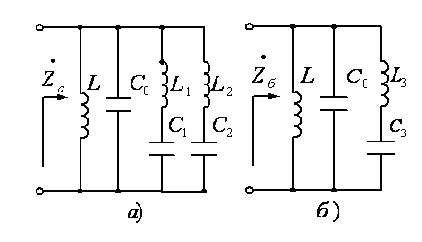

Двухполюсники Z_a и Z_б при наличии расширительных катушек индуктивности могут быть представлены схемами рисунка 10а, б, а ниже изображены их характеристические строки.

Нетрудно заметить, что область частот, где Z_a /j и Z_б /j имеют разные знаки, при наличии расширительных катушек индуктивности существенно расширилась, следовательно, увеличилась ПП.

Использование катушек индуктивности позволяет расширить ПП до (8-10)% от средней частоты, что на порядок выше значений, достигаемых без дополнительных индуктивностей. Этот тип кварцевых фильтров часто называют широкополосными.

Рис 10.

б) Лестничные кварцевые фильтры.

При построении кварцевых фильтров с относительной шириной ПП порядка (0,01-0,08)%. Заметное распространение нашли кварцевые фильтры лестничной структуры. Существуют три их типа:

- с кварцевыми резонаторами в поперечных ветвях;

- с кварцевыми резонаторами в продольных ветвях;

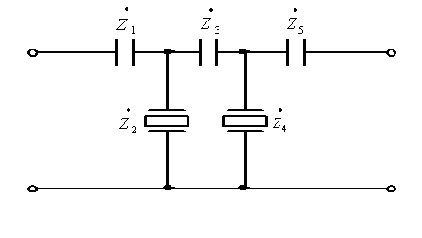

- с кварцевыми резонаторами в поперечных и продольных ветвях. Схема кварцевого фильтра первого типа изображена на рисунке 11.

Рис 11.

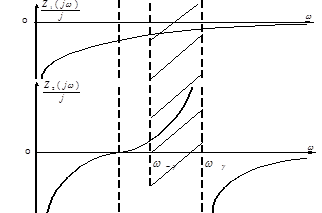

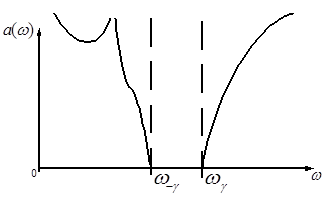

Воспользуемся условиями фильтрации для характеристического затухания. Для этого вычертим графики частотной зависимости реактивных сопротивлений Z₁ /j, Z₂ /j и определим область, где они имеют разные знаки, кроме того, |Z₂ |>|Z₁ |. На рисунке 12 эта область заштрихована.

Из рисунка 12 видно также, что ноль сопротивления лежит левее полосы пропускания, следовательно, можно утверждать, что здесь будет всплеск затухания. Примерный график а (щ) показан на рис. 13.

Если кварцы и ёмкости поменять местами, то нетрудно представить, что всплески затухания будут находиться правее ПП, а в случае включения кварцевых резонаторов в продольное и поперечное плечи всплески затухания будут как левее, так и правее полосы пропускания.

Рис 12.

Рис 13.

2. Критерий реализуемости полосовых фильтров на элементах LC

Наличие тепловых потерь в катушках индуктивности и конденсаторах ухудшает характеристики фильтров по сравнению с характеристиками для фильтров с идеальными элементами.

Особенно заметным оказывается влияние потерь для полосовых фильтров с узкой полосой пропускания, когда (полоса пропускания фильтра, центральная частота полосы пропускания).

В частности ПФ, характеристики которого рассчитаны по формулам для идеальных реактивных элементов и выполнены из элементов с потерями, сохранит работоспособность, если добротность

Для

и получим .

Изготовить катушки индуктивности с такой высокой добротностью и с их высокой температурной стабильностью не предоставляется возможным. В связи с этим возникает необходимость применения других более качественных фильтров. К этим фильтрам относятся электромеханические фильтры.

3. Электромеханические фильтры

Электромеханический фильтр – это фильтр, в котором происходит двойное преобразование сигнала: сначала электрический сигнал преобразуется в механические колебания, а затем, после отфильтровки, оставшаяся часть сигнала преобразуется в исходную форму электрических колебаний.

а) Структурная схема электромеханических фильтров, и их классификация.

Структурную схему ЭМФ можно представить в следующем виде: (рис.14)

рис.14

Вх.пр.- входной преобразователь.

Мех. Рез., элем. св. - механические резонаторы.

Вых.пр. – выходной преобразователь.

Входной преобразователь преобразует электрический сигнал в механические колебания, а выходной преобразователь наоборот.

Механические резонаторы и элементы связи между резонаторами осуществляют фильтрацию сигнала.

Механические резонаторы и элементы связи могут изготавливаться из различных материалов (кварц, пьезокерамик, магнитострикционные ферриты, железо-никелевые сплавы и т.д.).

В соответствии с типом преобразователей, резонаторов и связок существуют фильтры:

- пьезоэлектрические (пьезокристаллические, пьезокерамические);

- магнитострикционные;

- на поверхностных акустических волнах (ПАВ).

б) Магнитострикционные фильтры.

Строятся на основе резонаторов из ферромагнитного материала.

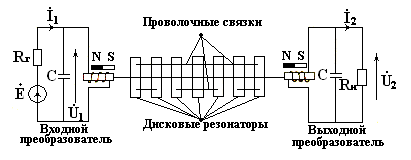

Схему магнитострикционного дискового фильтра с проволочными связками можно представить в следующем виде:

рис.15

Электрический ток () от генератора проходит через резонирующую емкость и обмотку преобразователя. Проходя через обмотку, он создает магнитное поле, которое пронизывает ферритовый стержень, вызывая колебания последнего с частотой сигнала генератора. Эти колебания передаются первому дисковому резонатору посредством тонкой проволочной связки. Механическая энергия передается от диска к диску посредством проволочных связок, приваренных по окружности каждого диска. Колебания от последнего диска через проволочную связку возбуждают выходной преобразователь. Механические напряжения, возникающие в выходном преобразователе, вызывают появление переменного магнитного поля, которое в свою очередь индуцирует электрическое напряжение на зажимах выходного преобразователя и нагрузочного сопротивления.

Полосовые фильтры из магнитострикционных преобразователей играют важную роль в реализации высокочастотных фильтров для однополосных радио и телефонных систем. В преобразователях фильтров используется металлические сплавы и ферриты (преимущественно). Магнитострикционные фильтры находят широкое применение в технике связи.

в) Фильтры на поверхностных акустических волнах.

Фильтры на поверхностных акустических волнах (ПАВ) – это упругие возмущения, распространяющиеся в тонком поверхностном слое твердого тела. С точки зрения обработки сигналов ПАВ обладают двумя существенными преимуществами:

а) очень малая скорость распространения (15 км/с, т.е. примерно на 5 порядков ниже скорости ЭМ волн);

б) возможность взаимодействия с планарными структурами на поверхности звукопровода, обеспечивающая управляемое изменение характеристик ПАВ устройств, т.е. изменение скорости, затухания и т.д.

В качестве среды распространения ПАВ (звукопровода) используют обычно пьезоэлектрические материалы: кварц, ниобат лития, германад висмута, пьезокерамику. Возбуждение и прием ПАВ достигается планарными встречно-штыревыми структурами за счет пьезоэффекта.

Первое преимущество позволило создать интегральные линии задержки на ПАВ.

Второе преимущество дало возможность создать целую серию самых разнообразных устройств на ПАВ, например ПФ.

Недостатками ПАВ являются значительные размеры, необходимость тщательной настройки параметров в процессе изготовления и подстройки в ходе эксплуатации.

В любом ПАВ устройстве частотно-селективными свойствами обладают собственно пьезопреобразователи, возбуждающие и принимающие ПАВ и формирующие АЧХ устройства.

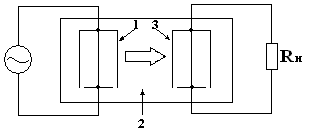

Структурная схеме фильтра на ПАВ представлена на рис.16:

рис.16

Входной преобразователь 1 подключается к источнику электрического сигнала (генератору) и создает на поверхности пьезоэлектрического звукопровода 2 знакопеременное электрическое поле. За счет пьезоэффекта под действием электрического поля в звукопроводе возникают упругие деформации, распространяющиеся в обе стороны от преобразователя. Благодаря прямому пьезоэффекту упругие деформации на поверхности звукопровода сопровождаются возникновением электрического поля, воспринимаемого выходным преобразователем 3.

Анализ развития ПАВ показывает устойчивую тенденцию перехода от уникальных устройств для обработки сложных сигналов к универсальным и массовым элементам аппаратуры: фильтрам различных типов, резонаторам, линиям задержки.

В нашей стране фильтры на ПАВ используются в телевизионных приемниках усилителей промежуточной частоты в диапазоне частот 1 МГц3 ГГц.

Литература

1. Белецкий А.Ф. «Теория линейных электрических цепей» стр. 502-508

2. Снегирёв В.Т. «Линейные радиотехнические устройства» стр. 101-103

3. Речицкий В.И. «Акустоэлектронные радиокомпоненты»
