Курсовая работа: Расчёт усилителя мощности типа ПП2

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

НАЦИОНАЛЬНЫЙ ГОРНЫЙ УНИВЕРСИТЕТ

ИНСТИТУТ ЭЛЕКТРОЭНЕРГЕТИКИ

Кафедра электропривода

Курсовой проект

по курсу «Электроника и микросхемотехника»

на тему «Расчёт усилителя мощности типа ПП2»

Днепропетровск 2010 г

СОДЕРЖАНИЕ.

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

ОПРЕДЕЛЕНИЕ НАПРЯЖЕНИЯ ИСТОЧНИКА ПИТАНИЯ

РАСЧЁТ КОЛЛЕКТОРНОЙ ЦЕПИ ТРАНЗИСТОРОВ (VT7, VT8)

ОКОНЧАТЕЛЬНЫХ ТРАНЗИСТОРОВ

РАСЧЁТ ЦЕПЕЙ ТРАНЗИСТОРОВ VT5 и VT6

РАСЧЁТ ПАРАМЕТРОВ ЦЕПЕЙ СМЕЩЕНИЯ

РАСЧЁТ ПАРАМЕТРОВ ДЛЯ ВЫБОРА ТРАНЗИСТОРА VT3

РАСЧЁТ ПАРАМЕТРОВ ДЛЯ ВЫБОРА ТРАНЗИСТОРА VT4

РАСЧЁТ ПАРАМЕТРОВ ЦЕПИ ОБРАТНОЙ СВЯЗИ

РАСЧЁТ ПАРАМЕТРОВ ДЕФФЕРЕНЦИАЛЬНОЙ СХЕМЫ

ОПРЕДЕЛЕНИЕ ЕМКОСТИ КОНДЕНСАТОРОВ

1ПЕЧАТНАЯ ПЛАТА УСИЛИТЕЛЯ МОЩНОСТИ ТИПА ПП2

ПЕРЕЧЕНЬ ЕЛЕМЕНТОВ

СПИСОК ЛИТЕРАТУРЫ


ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Устройство биполярного транзистора

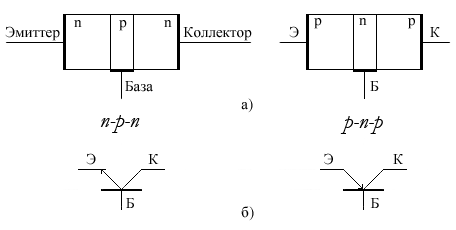

Биполярным транзистором называется электронный прибор с двумя взаимодействующими p-n -переходами и тремя или более выводами. P-n -переходы образуются тремя близко расположенными областями с чередующимися типами электропроводности: p-n-p или n-p-n . Такие транзисторы называют биполярными, так как их работа основана на использовании в качестве носителей заряда как электронов, так и дырок. Примерный вид структуры и обозначения на схемах биполярных транзисторов представлены на рис.3.1,а. Жирной чертой показаны невыпрямляющие контакты выводов; на рис.3.1,б даны обозначения n-p-n транзистора и p-n-p транзистора.

Рис. 3.1

Большинство биполярных транзисторов изготавливается на основе кремния. Чаще используется структура n-p-n , так как в этом случае основными носителями являются электроны, а они более подвижны чем дырки. Ниже будут рассматриваться в основном биполярные транзисторы типа n-p-n , однако выводы в основном справедливы и для биполярных транзисторов типа p-n-р , с той лишь разницей, что прямое и обратное напряжение у них имеют противоположный знак по сравнению с n-p-n .

Несмотря на кажущуюся симметрию структуры биполярного транзистора по отношению к базе, p - n -переходы его несимметричны. Область эмиттера имеет более высокую концентрацию основных носителей по сравнению с коллектором. Часто область эмиттера обозначают с плюсом: n+ - эмиттер, n – коллектор, подчеркивая тем самым более высокую концентрацию электронов в эмиттере. Эмиттер выполняет роль поставщика основных носителей заряда к коллектору. Из-за большой концентрации электронов эмиттер имеет высокую проводимость (или малое объемное сопротивление). База является более высокоомной областью по сравнению с эмиттером. Основных носителей в ней – дырок – здесь мало. Однако дырки являются неосновными носителями в областях эмиттера и коллектора.

К эмиттерно-базовому переходу обычно прикладывается относительно небольшое прямое напряжение. Поэтому мощность, рассеиваемая в области эмиттера, сравнительно невелика, коллекторный переход находится обычно под достаточно большим обратным напряжением, что приводит к большой мощности, рассеиваемой в нем. Поэтому этот коллекторный переход имеет гораздо большую площадь по сравнению с эмиттером. По конструкции и технологии изготовления различают биполярные транзисторы сплавные, эпитаксиально-диффузионные, планарные.

Рабочей областью транзистора является так называемая активная область кристалла, расположенная непосредственно под эмиттерным переходом. Необходимое взаимодействие между переходами обеспечивается малой толщиной базы, которая у современных транзисторов меньше диффузионной длины L и не превышает нескольких микрометров. При этом ток одного перехода сильно влияет на ток другого, и наоборот. База транзистора может быть легирована неравномерно и равномерно по своему объему. В базе с неравномерным распределением атомов примеси (неоднородная база) образуется внутреннее электрическое поле, приводящее к дрейфу носителей заряда и ускорению движения носителей через базу. В однородной базе движение носителей связано только с диффузией. Поэтому первый тип транзисторов называют дрейфовыми, а второй – бездрейфовыми. Дрейфовые транзисторы более быстродействующие.

Режим работы биполярного транзистора и основные физические процессы

В зависимости от сочетания знаков и значений напряжений на p-n-переходах транзистора различают следующие режимы его работы:

а) активный режим – на эмиттерный переход подано прямое напряжение, а на коллекторный переход – обратное;

б) режим отсечки – на оба перехода поданы обратные напряжения (транзистор заперт);

в) режим насыщения – на оба перехода поданы прямые напряжения (транзистор полностью открыт);

г) инверсный активный режим – напряжение на эмиттерном переходе обратное, на коллекторном – прямое.

Режимы отсечки и насыщения характерны для работы транзистора в качестве электронного ключа; активный режим используют при работе транзистора в усилителях. Инверсное включение используется редко, например, в схемах двунаправленных переключателей, при этом транзисторы должны иметь симметричные свойства в обоих направлениях. В режиме отсечки оба перехода заперты, через них проходят незначительные обратные токи, что эквивалентно большому сопротивлению переходов. В первом приближении можно считать, что все токи равны нулю, а между выводами транзистора имеет место разрыв (см.рис.3.2,а).

Рис. 3.2

В режиме насыщения через оба перехода проходит большой прямой ток. В первом приближении можно считать все выводы закороченными. Говорят, что транзистор «стягивается в точку».

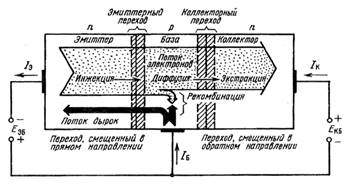

Более сложная картина токов в транзисторе наблюдается при разных полярностях напряжений на переходах, т.е. в активном режиме. Рис. 3.3 иллюстрирует принцип работы транзистора в активном режиме.

Здесь показаны области p - n -переходов и потоки электронов и дырок в результате взаимодействия переходов в активном режиме.

Рис. 3.3

Через смещенный в прямом направлении эмиттерный переход проходит достаточно большой прямой ток, обусловленный движением основных носителей заряда (в данном случае – электронов). Электроны пролетают через p-n-переход и инжектируются (впрыскиваются) в область базы; при этом дырки из области базы проходят через переход в эмиттер (для них p-n-переход также смещен в прямом направлении). Но поскольку эмиттер имеет большую концентрацию примесей, то поток электронов из эмиттера в базу намного сильнее потока дырок из базы в эмиттер. Именно электронный поток и является главным действующим лицом в транзисторе типа n -p-n (аналогично дырки – в транзисторе типа p-n-р).

Из-за диффузии и дрейфа (в дрейфовых транзисторах) электроны движутся в сторону коллекторного перехода, стремясь равномерно распределиться в толще базы. Так как база имеет очень малую толщину и малое число дырок, большинство разогнавшихся еще в эмиттере электронов не успевает рекомбинировать в базе, они достигают коллекторного p-n-перехода, где для них, как для неосновных носителей в области базы, обратное напряжение перехода не является барьером, и уже в коллекторе электроны попадают под притягивающее действие приложенного внешнего напряжения, образуя во внешней цепи коллекторный ток IК . В результате рекомбинации части электронов с дырками базы образуется ток базы IБ , направленный в противоположную от коллектора сторону, и коллекторный ток оказывается несколько меньше эмиттерного. Через коллектор также течет обратный ток неосновных носителей – дырок, вызванный обратным смещением коллекторного перехода.

Способы включения бипролярного транзистора

Биполярный транзистор, как управляемый прибор с тремя выводами, может быть описан двумя семействами вольтамперных характеристик (ВАХ): семейством входных ВАХ и семейством выходных ВАХ. Вид их определяется способом включения в схему транзистора, а именно: какой из трех выводов является общим с источниками питания и нагрузки.

Входными ВАХ транзистора являются зависимости входного тока транзистора от входного напряжения при заданном постоянном напряжении на выходе:

выходными ВАХ являются зависимости выходного тока от выходного напряжения при заданном постоянном входном токе (или, реже, напряжении):

.

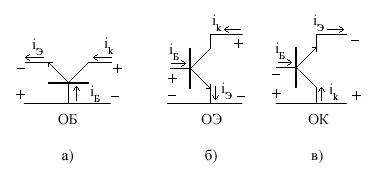

Возможны три схемы включения (по числу выводов) биполярного транзистора: с общей базой (ОБ), общим эмиттером (ОЭ) и общим коллектором (ОК). На рис.3.4. представлены эти схемы включения транзистора вместе с полярностью источников питания, причем указанная полярность обеспечивает активный режим. Напряжения обычно отсчитываются относительно общего вывода транзистора.

Рис. 3.4.

В справочниках обычно даются семейства ВАХ транзисторов, включенных по схеме ОБ или ОЭ. Однако основные необходимые параметры транзистора можно рассчитать для остальных схем включения, зная их для какой-либо одной.

Отметим, что включение транзистора, например, отличным от ОБ способом, не отражает никаких новых физических эффектов в транзисторе. Кроме того, при расчетах схем с транзисторами на компьютерах с помощью моделирующих программ чаще всего вообще никак не учитывается способ включения. Программы используют математические модели транзистора, являющиеся едиными для всех схем включения. Однако, анализ характеристик и параметров различных схем включения часто облегчает понимание принципа работы схемы и получение некоторых предварительных результатов.


Расчета усилителя мощности типа ПП2.

Дано : P Н = 15Вт; R Н = 8Ом; U ВХ = 2…2,5 В; диапазон рабочих частот

f = 40 Гц…16 кГц, режим работы – в классе В.


ОПРЕДЕЛЕНИЕ НАПРЯЖЕНИЯ ИСТОЧНИКОВ ПИТАНИЯ

В эмиттерной цепи транзисторов оконечного каскада (VT7, VT8)включены стабилизирующие резисторы R 12 = R 13.

C учётом этих резисторов напряжение одного источника питания (или суммы двух источников E = US 1 + US 2 при двуполярном питании) в режиме работы усилителя в классе В равно:

(1.1)

= 34 В

где ξ = 0,95–коэффициент использования напряжения источника питания,

Обычно принимают:

R 12 = R 13 = 0,05 R Н (1.2)

R 12 = R 13 = 0,05∙8=0.4Ом

6

Окончательно принимаем стандартные значения напряжений US 1 = US 2

из ряда: 9; 12; 15; 20; 24; 30; 36 В. Принимаем US 1 = US 2 =20 В.

Выбираем резисторы R 12 R 13 по ряду Е24.

РАСЧЁТ КОЛЛЕКТОРНОЙ ЦЕПИ ТРАНЗИСТОРОВ (VT7, VT8) ОКОНЕЧНОГО КАСКАДА

Амплитудное и действующее значения напряжения на нагрузке:

UH m = US 1 / (1,1…1,2) UH m = 20/ 1,1=18.1 В (2.1)

UH = UH m / √2 UH = 18.1/ √2=12.8 (2.2)

Максимальное напряжение между коллектором и эмиттером

UK Э max ≈ Е UK Э max ≈ 34 В (2.3)

Максимальный ток коллектора

IK 8 max = UH m / RH IK 8 max = 18.1/ 8=2.3 А(2.4)

Постоянная составляющая тока коллектора

(2.5)

Мощность, потребляемая от источника питания

(2.6)

Максимальная мощность, рассеиваемая на коллекторе одного транзистора

(2.7)

Для оконечного каскада выбираются транзисторы, с паспортными параметрами [8,9, 15], превышающими расчетные::

РK max ПАСП > РK 8 max ; IK max ПАСП > IK 8 max ; UK Э max ПАСП > UK Э max

Выполнив данные условия принимаем транзистор КТ 817Б паспортные параметры которого равны: РK max ПАСП = 25Вт; IK max ПАСП =3А; UK Э max ПАСП = 45 B;UБЭ =5В. Дополнительные необходимые параметры транзистора h21 E = 25, ток базы отсечки Iб0=0.6 mA.

I Б = I К / h 21 E

124mA

0.6mA

Ток коллекторов транзисторов VT7 и VT8 в режиме покоя:

; (2.8)

Токи базы оконечных транзисторов

, (2.9)

где, h 21 E паспортное значение динамического коэффициента усиления выбранных транзисторов по току.

РАСЧЁТ ЦЕПЕЙ ТРАНЗИСТОРОВ VT5 И VT6

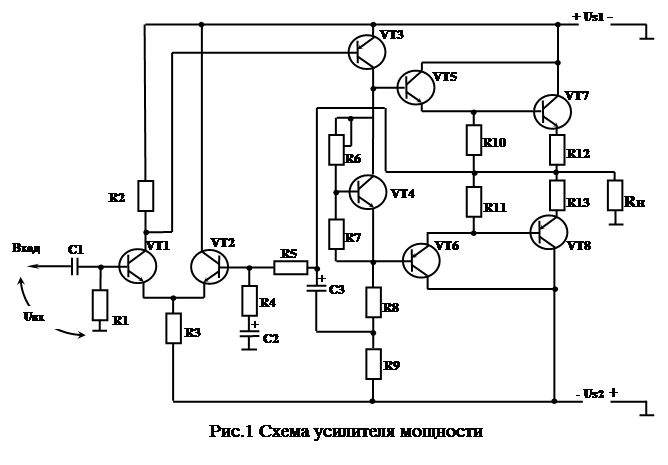

Наибольший ток коллектора (рис.2)

I К5 max = I К6 max = I Б7 max =124мА. (3.1)

Наибольшая рассеиваемая на коллекторе мощность:

,= 20 ∙0.037=0.75Bт (3.2)

где: IБ7 СР = IK 5 СР = IБ7 max /π = 0.124/3.14=0.037 A(3.3)

Наибольшее напряжение:

=20+18.1=38.1B(3.4)

Выбираем (комплементарные пары транзисторов),следующих типов:

КТ 807А (n-p-n), КТ216А(p-n-p)

с параметрами:

=10Вт =0.75Вт

= 100В =60В

= 0.5А = 10mA

h21 E = 20 h21 E =20

=4 В =30 В

Максимальный ток базы транзисторов VT5 и VT6

IБ 5 max =IК 5 max / h21E IБ 5 max =0.5/ 20 =0.025 A (3.5)

Ток базы покоя

IК5 Q по паспортным данным транзистора = 1mkA.

IБ5 Q =IК5 Q / h21 E IБ5 Q =1/ 20=0.05mkA. (3.6)

Сопротивления резисторов R10 , R11 :

СчитаяIK 5 СР I Э5 СР , получим

, 151Ом (3.7)

где: UR 12 = IK 7 СР * R 12 . UR 12 = 1.46* 0.4=0.59 B(3.8)

Выбираем по ряду Е24 , = 150 Ом.


РАСЧЁТ ПАРАМЕТРОВ ЦЕПЕЙ СМЕЩЕНИЯ

Напряжение смещения:

= 19.1 В (4.1)

Иначе:

,

т.е.: R6 /R7 = (UСМ /UR 6 ) – 1 R6 /R7 = (19.1/18.5) – 1 (4.2)

Откуда R6=97 Oм

Исходя из сказанного ниже по закону Ома UR 7 = 0.6 В.

Задаваясь током = (0,2…0,5) мА и принимая R7 = 3 кОм, получим R6 , в качестве которого выбираем подстроечный резистор с сопротивлением, большим расчетного, принимаем подстроечный резистор СП5 – 35А.

Выбираем резистор R 7 по ряду Е24

РАСЧЕТ ПАРАМЕТРОВ ДЛЯ ВЫБОРА ТРАНЗИСТОРА VT3

Наибольший ток коллектора транзистора VT3:

(5.1)

Наибольшая мощность, рассеиваемая на коллекторе

(5.2)

0.79 Вт

Напряжение

UКЭ max = (US 1 + UСМ /2) UКЭ max = (20 + 19.1/2)=29.55 В (5.3)

Выбираем транзистор типа, КТ911В, со следующими паспортными параметры:

, , ,

, 20.

РАСЧЕТ ПАРАМЕТРОВ ДЛЯ ВЫБОРА ТРАНЗИСТОРА VT4.

Наибольший ток коллектора транзистора VT4

IК6 max =124mA; h21 E =20.

IБ 6 max =IК 6 max / h21E =124/20=6.2mA.

(6.1)

Наибольшая мощность, рассеиваемая на коллекторе:

(6.2)


Выбираем транзистор, например, КТ3102Д с паспортными параметрами:

, , ,

, 200.

РАСЧЕТ ПАРАМЕТРОВ ЦЕПИ ОБРАТНОЙ СВЯЗИ

=3*0.025=0.075A

Расчет резисторов R8 ,R9

(7.1)

=210 Ом

- Выбираем резисторы по ряду Е24.

(7.2)

Выбираем конденсаторыпо ряду Е24, типа К10-47 А с номинальным напряжением 100В.


РАСЧЕТ ПАРАМЕТРОВ ДИФФЕРЕНЦИАЛЬНОЙ СТУПЕНИ УСИЛЕНИЯ

Подходящими для дифференциальной ступени (VT1, VT2) являются транзисторы с большим коэффициентом усиления (например, КТ3102Д ). Параметры транзисторов:

, , ,

, 200.

При этом ток базы

IБ1 = IK 1 max /h21 E IБ1 = 100/200=0.5mA(8.1)

Напряжение на базах транзисторов VT1, VT2

U Б1 = U Б2 = - R1 *I Б1 (8.2)

R1=4 Ом

Выбираем резистор R1 по ряду Е24

IБ 3 = IK3 max /h21E = 0.075/20=3.8 mA (8.3)

РАСЧЕТ ОСТАВШИХСЯ СОПРОТИВЛЕНИЙ СХЕМЫ

Сопротивления резисторов R2 , и R3 :

R 2 = U БЭ 3 / ( I К1 - I Б3 ) R 2 = 3/ ( 4 -3.8 ) = 15 O м (8.4)

Выбираем резистор R2 по ряду Е24

R 3 = (U Б1 - U БЭ 1 - US 2 )/ ( I К1 + I К2 ) . (8.5)

R 3 = (2 - 0.7 +20)/ ( 0.1 + 0.1 ) = 100 Ом.

Выбираем резистор R 3 по ряду Е24

,

где k-коэффициент усиления предпоследней ступени.

=10 Ом (8.6)

Вибираем резистор R 5 =50Ом по ряду Е24

Вибираем резистор R 4 по ряду Е24

Определение емкости конденсаторов

, отсюда

Используя формулу ,

где и находим

(9.1)

Выбираем конденсаторыпо ряду Е24, типа К10-47 А с номинальным напряжением 100В.

, где отсюда

(9.2)

=2.8 мкФ

Выбираем конденсаторыпо ряду Е24, типа К50-16 с номинальным напряжением 50В.

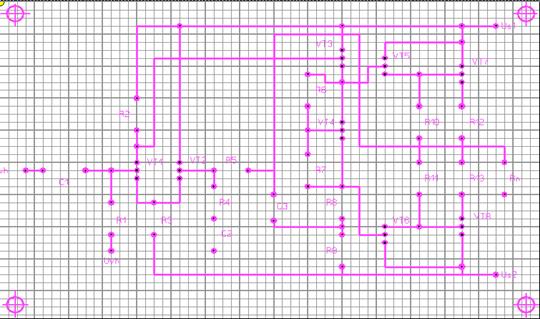

ПЕЧАТНАЯ ПЛАТА УСИЛИТЕЛЯ МОЩНОСТИ ТИПА ПП2

ПРИМЕЧАНИЯ

1.Использовать для платы стеклотекстолит СФ-1-35.

2.Плату изготовить химическим способом.

3.Шаг координатной сетки 2,54 мм.

4.Плата должна соответствовать .ГОСТ 23752-79.

5.Плату покрыть лаком НМЦ.

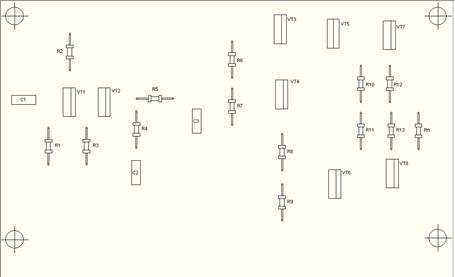

ПЕЧАТНАЯ ПЛАТА УСИЛИТЕЛЯ МОЩНОСТИ ТИПА ПП2

ПРИМЕЧАНИЯ

1.Использовать для платы стеклотекстолит СФ-1-35.

2.Плату изготовить химическим способом.

3.Шаг координатной сетки 2,54 мм.

4.Плата должна соответствовать .ГОСТ 23752-79.

5.Плату покрыть лаком НМЦ.



ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Обозначение Наименование Кол Примеч.
Резисторы
R1 1
R2 1
R3 1
R4 1
R5 1
R6 СП5-35А 1
R7 1
R8 1
R9 1
R10
R11
R12
R13
КОНДЕНСАТОРЫ
С1 К10-47 А 1
С2 К50-16 1
С3 К10-47 А 1
ТРАНЗИСТОРЫ
VT1 КТ3102Д 1 n-p-n
VT2 КТ3102Д 1 n-p-n

VT3

КТ911В 1 n-p-n

VT4

КТ3102Д

1

n-p-n

VT5

КТ807А

1

n-p-n

VT6

КТ216А

1

p-n-p

VT7

КТ817Б

1

n-p-n

VT8

КТ817Б

1

n-p-n
