Курсовая работа: Курсовая работа: Теория автоматического управления

1. Анализ устойчивости замкнутой системы

1.1 Анализ устойчивости системы по корням характеристического уравнения

Запишем передаточную функцию разомкнутой системы:

. (1)

Передаточная функция замкнутой системы имеет вид:

.

Характеристическое уравнение замкнутой системы:

(2)

Корни характеристического уравнения (2):

Характеристическое уравнение (2) имеет два правых корня, следовательно, данная замкнутая система неустойчива.

1.2 Анализ устойчивости системы по алгебраическому критерию

Для характеристического уравнения (2) замкнутой системы коэффициенты ai , i =0..3 ,

а0 =0.00008,

a 1 =0.0078,

a 2 = – 0.03,

a 3 =48.

Необходимым условием устойчивости системы является:

ai >0, i =0..3

Данное условие не выполняется (a 2 <0 ), следовательно, замкнутая система неустойчива.

1.3 Анализ устойчивости системы по частотным критериям

а) Критерий Найквиста (на комплексной плоскости)

Используя передаточную функцию разомкнутой системы (1) запишем характеристическое уравнение разомкнутой системы:

. (3)

Найдем корни характеристического уравнения (3):

Характеристическое уравнение разомкнутой системы (3) имеет один правый корень, следовательно, разомкнутая система неустойчива.

Построим годограф Найквиста. Для этого определим частотную передаточную функцию разомкнутой системы и ее действительную и мнимую части.

(4)

(5)

(6)


Используя выражения (5) и (6), заполним таблицу:

Таблица 1.3.1

w

0

-

-

P

-48

0

-

0

Q

0

-

0

0

Построим годограф Найквиста (Рис. 1.3.1):

Рис. 1.3.1

Для случая, когда разомкнутая система неустойчива критерий Найквиста звучит следующим образом: для устойчивости замкнутой системы необходимо и достаточно, чтобы годограф Найквиста охватывал особую точку (; ) в положительном направлении на угол , где l число правых корней характеристического уравнения разомкнутой системы.

Число правых корней характеристического уравнения разомкнутой системы (3) равно единице (l = 1), полученный годограф не охватывает особую точку (-1, j0) на угол l π=π (годограф охватывает особую точку в направлении по часовой стрелке), следовательно, критерий Найквиста не выполняется и система неустойчива.

б) Критерий Найквиста (на плоскости ЛЧХ)

Построим ЛЧХ заданной системы, для этого определим расчетные выражения для L ( w ) и φ( w ) :


(7)

(8)

Для построения асимптотической ЛАЧХ найдем параметры:

ЛФЧХ системы также можно построить как геометрическую сумму ЛФЧХ отдельных звеньев системы.

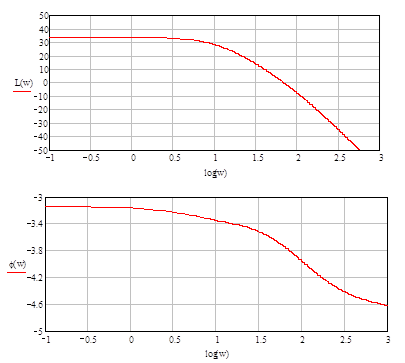

Графики расчетных ЛЧХ, построенные по формулам (7) и (8) изображены на рисунке (1.3.2):

Рис. 1.3.2

wср (частота среза) – частота, соответствующая пересечению ЛАЧХ с осью lgw;

wкр (критическая частота) – частота, соответствующая пересечению ЛФЧХ уровня –π;

Система устойчива, если выполняется условие:

wср < wкр

Данное условие не выполняется, следовательно, система неустойчива. Аналогичный вывод можно сделать по асимптотической ЛАЧХ и ЛФЧХ системы, построенной как сумма отдельных звеньев, входящих в систему, изображенной на рисунке (1.3.3):

в) Критерий Михайлова

Используя характеристическое уравнение замкнутой системы (2) введем функцию Михайлова:

, где

,

.

Для заданной системы функция Михайлова примет вид:

(9)

(10)

Графическое изображение функции Михайлова на комплексной плоскости при называется годографом Михайлова. Для устойчивости системы n-го порядка необходимо и достаточно, чтобы годограф Михайлова начинался на вещественной положительной полуоси и при увеличении частоты до ∞ проходил последовательно в положительном направлении n квадрантов, нигде не обращаясь в ноль.

Используя выражения (9) и (10), заполним таблицу:


Таблица 1.3.3

w

0

77,625

-

X ( w )

47

0

-

-∞

Y ( w )

0

-39,748

0

-∞

Построим годограф Михайлова (Рис. 1.3.4):

Рис. 1.3.4

Полученный годограф начинается на вещественной положительной полуоси, проходит 2 квадранта в отрицательном направлении, таким образом, критерий Михайлова не выполняется, следовательно, система неустойчива.


2. Построение области устойчивости в плоскости параметра Кр

Построим область устойчивости, используя критерий Гурвица.

Запишем характеристическое уравнение замкнутой системы в общем виде:

.

Для конкретного случая характеристическое уравнение замкнутой системы имеет вид:

(11)

Для устойчивости системы КР должно удовлетворять необходимому условию

Рис. 2.1

Но заметим, что исходный КР удовлетворяет этому условию, и его изменением устойчивости замкнутой системы добиться невозможно, т. к. в ХУ ЗС (2.3) а2 <0, и зависит этот коэффициент от постоянных времени.

Построим область устойчивости в плоскости параметра Т2

Необходимое условие устойчивости:


Достаточное условие устойчивости для системы третьего порядка по критерию Гурвица имеет вид:

Учитывая все условия:

Рис. 2.2


3. Коррекция системы

Для обеспечения устойчивости системы необходимо ввести корректирующее звено с передаточной функцией вида:

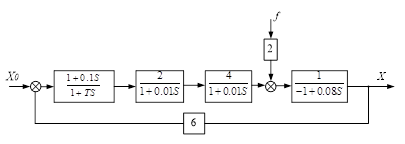

Структурная схема скорректированной системы (Рис. 3.1):

Рис. 3.1

Передаточная функция скорректированной разомкнутой системы имеет вид:

(12)

Определим параметр Т из условия обеспечения минимального запаса устойчивости (L зап =5 дБ ).

Запас по амплитуде определяется на критической частоте – частоте, на которой функция φ ( w ) принимает значение, равное

Расчетное выражение для φ ( w ) :


, отсюда

(13)

Расчетное выражение для L ( w ) :

(14)

Подставим найденное выражение Т (13) в функцию L ( w ) (14):

На критической частоте значение функции L ( w ) , исходя из условия обеспечения минимального запаса устойчивости, должно быть равно не менее 5 дБ.

Из данного выражения найдем w кр

w кр =308,4185, следовательно,

Т=0,001198

Анализируя данное значение и область устойчивости, найденную в п. 2, можно сделать вывод, что введение корректирующего звена с передаточной функцией обеспечит не только устойчивость системы, но и более чем минимальный запас устойчивости по амплитуде.


4. Построение и анализ ЛЧХ системы и годографа Найквиста скорректированной системы

Используя передаточную функцию скорректированной разомкнутой системы (12), запишем характеристическое уравнение скорректированной разомкнутой системы:

(15)

Найдем корни характеристического уравнения (15):

Уравнение (15) имеет один правый корень, следовательно, скорректированная разомкнутая система неустойчива.

Построим годограф Найквиста. Для этого определим частотную передаточную функцию скорректированной разомкнутой системы и ее действительную и мнимую части.

(16)

(17)

Используя выражения (16) и (17), заполним таблицу:


Таблица 4.1

w

0

-

328,8237

P

-48

0

-0,485

0

Q

0

-

0

0

Построим годограф Найквиста (Рис. 4.1):

Рис. 4.1

Для случая, когда разомкнутая система неустойчива критерий Найквиста звучит следующим образом: для устойчивости замкнутой системы необходимо и достаточно, чтобы годограф Найквиста охватывал особую точку (; ) в положительном направлении на угол , где l число правых корней характеристического уравнения разомкнутой системы.

Число правых корней характеристического уравнения разомкнутой системы равно единице (l = 1), полученный годограф охватывает особую точку (-1, j0) на угол l π=π, следовательно, критерий Найквиста выполняется и система устойчива.

Построим ЛЧХ разомкнутой скорректированной системы:

Определим расчетные выражения для L ( w ) и φ( w ) :

(18)

(19)


Для построения асимптотической ЛАЧХ найдем параметры:

ЛФЧХ системы также можно построить как геометрическую сумму ЛФЧХ отдельных звеньев системы.

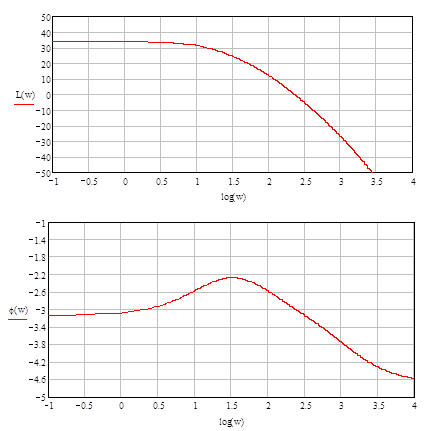

Графики расчетных ЛЧХ, построенные по формулам (18) и (19), изображены на рисунке (4.2):

Рис. 4.2

wср (частота среза) – частота, соответствующая пересечению ЛАЧХ с осью lgw;

wкр (критическая частота) – частота, соответствующая пересечению ЛФЧХ уровня –π;

Система устойчива, если выполняется условие:

wср < wкр

Данное условие выполняется, следовательно, система устойчива. Запас устойчивости по амплитуде: L зап = 5,8 дБ

Запас устойчивости по фазе: φзап =0,2 рад

Аналогичный вывод можно сделать по асимптотической ЛАЧХ и ЛФЧХ системы, построенной как сумма отдельных звеньев, входящих в систему.


5. Анализ качества системы в переходном режиме

Определим прямые показатели качества, для этого построим переходную характеристику:

, где (20)

(21)

Ф( s ) – передаточная функция скорректированной замкнутой системы.

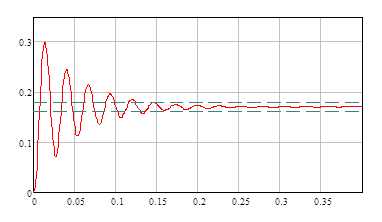

Переходная характеристика, построенная по формуле (20), изображена на рисунке (5.1):

Рис. 5.1

По рисунку (5.1) определим: hmax =0.3; h уст =0.17; h (0) =0, время регулирования на уровне 0.05 (hуст -h(0)).

Коридор: [0.95 (hуст -h(0)); 1.05 (hуст -h(0))].

Коридор: [0.1615; 0.1785].

Время регулирования: t рег = 0,15 с.

Перерегулирование равно:

(5.3)

.

Определим показатель коллебательности. Используя передаточную функцию скорректированной замкнутой системы (21), запишем частотную передаточную функцию скорректированной замкнутой системы:

Выделим действительную и мнимую части:

Модуль частотной передаточной функции замкнутой системы:

(22)

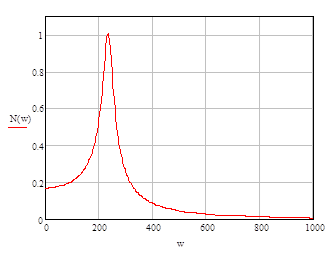

Построим амплитудно-частотную характеристику, используя выражение (22) (Рис. 5.2):


Рис. 5.2

По рисунку (5.2) определим: ; .

Показатель колебательности M есть отношение максимальной ординаты амплитудно-частотной характеристики замкнутой системы к начальной ординате:

Определим запасы устойчивости системы.

Найдем критическую частоту – частоту, на которой значение φ( w ) равняется –π.

(23)

w кр =328,824

Рассчитаем запас по амплитуде:


(24)

Запас по амплитуде: L зап = 5,797 дБ

Найдем частоту среза – частоту, на которой значение L ( w ) равняется 0, используя выражение (24):

w ср =232,624

Рассчитаем запас по фазе, используя выражение (23):

Запас по фазе: φзап =0,168 рад.


6. Анализ качества системы в установившемся режиме

Установившаяся ошибка системы равна:

(25)

εустХо0 Х0 (t)+ С1 Х'0 (t)+…

εуст f0 F0 (t)+ С1 F'0 (t)+…

Так как в заданном случае задающее и возмущающее воздействия – константы, необходимо найти лишь первые коэффициенты функций ошибок.

Запишем передаточную функцию замкнутой системы по ошибке по задающему воздействию:

Установившаяся ошибка системы по задающему воздействию:

Запишем передаточную функцию замкнутой системы по ошибке по возмущению:

Установившаяся ошибка системы по задающему воздействию:

Рассчитаем установившуюся ошибку системы, используя выражение (25):

Приведем размерность установившейся ошибки к размерности входного сигнала:

;

Система является статической как относительно возмущения, так и относительно задающего воздействия, установившаяся ошибка системы равна 7/282.
