Реферат: Анализ линейной динамической цепи

Министерство образования и науки Российской Федерации

Южно - Уральский Государственный Университет

Кафедра «Цифровые радиотехнические системы»

Пояснительная записка

к курсовой работе по курсу «Основы теории цепей»

по теме «Анализ линейной динамической цепи»

ЮУрГУ - К.21040062.10.27.000.ПЗ

Нормоконтролер: Руководитель

В.М. Коровин В.М. Коровин

_______________ _______________

«____»___________ 2009г. «____»___________ 2009г

Автор проекта:

Студент группы ПС-210

Меркулов Д.А.

«______»___________ 2009г.

Проект защищен с оценкой

___________________

«_____»___________ 2009г.

Подпись преподавателя:

______________________

Челябинск

2009


Аннотация

Меркулов Д.А. Анализ линейной динамической цепи.

Челябинск, ЮУрГУ, кафедра ЦРТС, 2009. 15с, 9 илл.

Библиография литературы – 5 наименований.

Исходя из цели работы и условий её выполнения, мною были получены все необходимые результаты (в виде графиков и формул). Все методы и этапы описаны в работе. Расчеты и построения графиков проводились в нескольких программах: MathCad 14, GeneralNumbers.vi, MultiSim 10, MicroCap 9, Exel.

Курсовая работа состоит из пяти этапов. На первом этапе с помощью метода узловых напряжений получаем матрицу узловых проводимостей. На втором этапе – определяем комплексную функцию передачи, используя GeneralNumbers.vi и метод обобщенных чисел. Этап третий – определяем нули и полюса комплексной функции передачи, построение карты полюсов и нулей. На четвертом этапе получены формулы и графики АЧХ, ЛАЧХ и ФЧХ. По этим графикам определяем крутизну среза (в дБ/дек) и время задержки сигнала в полосе задержания. Последний этап состоит в определении импульсной и переходной характеристик.


Оглавление

Введение

1. Электрическая схема фильтра

2. Нахождение комплексной функции передачи

3. Нахождение полюсов и нулей функции передачи. Карта полюсов и нулей

4. Построение АЧХ, ЛАЧХ, ФЧХ. Определение крутизны среза и времени задержки

5. Функции импульсной и переходной характеристик. Графики

5.1. Импульсная характеристика цепи

5.2. Переходная характеристика цепи

Заключение

Литература


Введение

В ходе выполнения курсовой работы необходимо: построить электрическую схему фильтра по указанным в таблице значениям; составить систему уравнений цепи в матричной и обычной формах; определить комплексную функцию передачи, перейти к операторной функции передачи; найти нули и полюса функции, построить карту полюсов и нулей; построить АЧХ, ЛАЧХ, ФЧХ, импульсную и переходную характеристики. В заключение курсового проекта необходимо отразить все аспекты выполнения тех или иных задач, сделать выводы в соответствии с полученными результатами и написать список литературы, которая была использована при выполнении работы.


1. Электрическая схема фильтра

Ветвь №1 Ветвь №2 Ветвь №3
Узлы Элементы Узлы Элементы Узлы Элементы
Между мГн нФ Между мГн нФ Между мГн нФ
1 0 1 КоМ 1 2 1,4142 ------ 1 2 ----- 0,7071
Ветвь №4
Узлы Элементы
Между мГн нФ
2 0 0,7071 1,4142

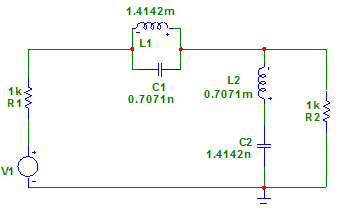

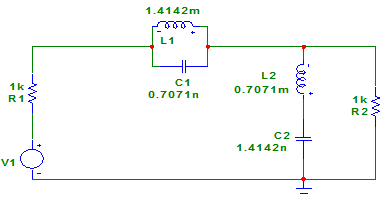

Рис 1. Схема фильтра.

Базисным узлом примем узел с номером 0,который является заземленным. По методу узловых напряжений получаем матрицу:

Где - вектор узловых напряжений.

Из матрицы составим систему уравнений в обычном виде:


2. Нахождение комплексной функции передачи

Для нахождения комплексной функции передачи воспользуемся методом обобщенных чисел.

Рис 2. Схема фильтра для вычисления комплексной функции передачи.

Составим проводимости узлов:

0: Y=2: Y=

1: Y= 3: Y=

Мы дополнительно ввели один узел между элементами L2 и C2.

Диагональная матрица собственных проводимостей узлов


Помножим все элементы на p и заменим ;

; ;

Получаем звездное число:

Напишем обобщенное число:

=

Далее определяем древесное число:

Определитель:

Числитель функции передачи:

Древесное число числителя:

Формула для вычисления функции передачи:

H41 (p)=

Числитель:

Подставим все значения в формулу и поделим на p:

H41 (p)=

Преобразуем обратно Г1 =1/L1 и Г2 =1/L2

Подставим все значения элементов в формулу H41 (p),получаем:

Перейдем к нормированной частоте:

Для проверки и для того, чтобы удостовериться, что расчеты методом обобщенных чисел верны, воспользуемся результатом, полученным при использовании программы GeneralNumbers.vi

где .

Как мы видим, функция передачи, полученная методом обобщенных чисел, полностью совпадает с функцией передачи, рассчитанной с помощью программы GeneralNumbers.vi.


3. Карта полюсов и нулей

По ранее найденной комплексной функции передачи цепи определим полюса и нули:

Для нахождения нулей выпишем отдельно числитель функции и приравняем его к нулю. Корни данного уравнения и будут являться нулями.

=0

Решая данное уравнение, получим:

p1,2,3,4 =

Для нахождения полюсов выпишем отдельно знаменатель функции и приравняем его к нулю. Корни данного полинома и будут являться полюсами.

Решив данное уравнение, мы получили полюса:

p1,2 =-0.47751.3610j

p3,4 =-0.22960.6542j

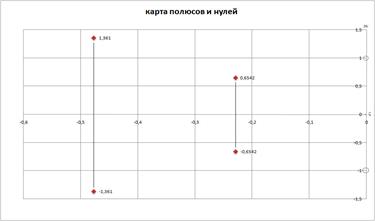

Рис 3. Карта полюсов и нулей.

По полученным значениям построим карту полюсов и нулей:

По виду карты полюсов и нулей можно определить некоторые особенности цепи:

1. Цепь является минимально-фазовой, т.к. в правой полуплоскости отсутствуют нули.

2. Цепь является устойчивой, т.к. в правой полуплоскости нет полюсов.


4. Нахождение функций АЧХ, ФЧХ и ЛАЧХ. Графики функций.

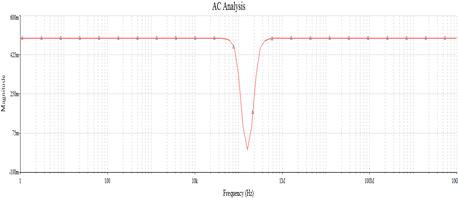

Рис 4. Амплитудно-частотная характеристика.

Графики АЧХ, ФЧХ и ЛАЧХ построим с помощью программ MultiSim 10 и MicroCap 9. Амплитудно-частотная характеристика (АЧХ) определяется как:

=

Рис 5. Фазо-частотная характеристика.

Фазо-частотная характеристика (ФЧХ) определяется как:

По ФЧХ определяем время задержки сигнала:

мкс.

Логарифмическая АЧХ определяется как: 20*log(H(w))

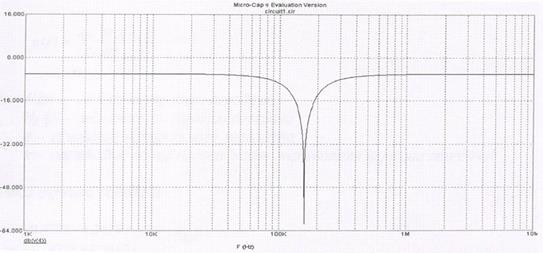

Рис 6. Логарифмическая АЧХ.

По графику определяем крутизну среза Sсреза =70 дБ/дек, что соответствует Sсреза =21 дБ/окт.


5. Импульсная и переходная характеристики. Графики характеристик

5.1 Импульсная характеристика цепи

Импульсную характеристику посчитаем по формуле:

где H1 (p) – числитель функции передачи;

H2 (p) – знаменатель функции передачи;

e – основание натурального логарифма;

k – порядковый номер полюса.

Полюса функции передачи:

p1 =

p2 =

p3 =

p4 =

H1 =p4 + 2p2 + 1

H2 =p4 + 2.8284p3 + 5.999p2 + 2.8284p + 2

g(t)=

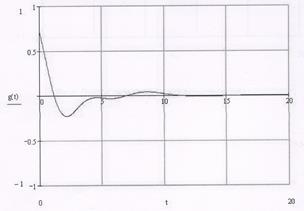

Рис 7. График импульсной характеристики цепи.


5.2 Переходная характеристика цепи.

Связь между импульсной и переходной характеристиками:

Получаем график:

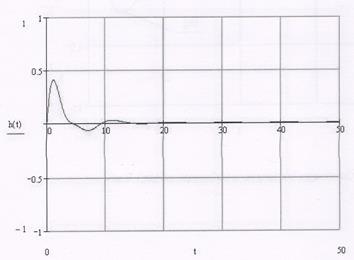

Рис 8. График переходной характеристики цепи.

Для наглядности и сравнения приведем оба графика в одной системе координат:

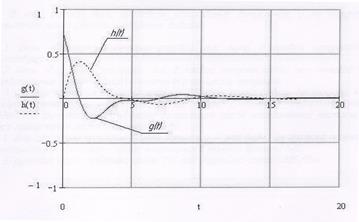

Рис 9. Графики переходной и импульсной характеристик цепи.


Заключение

В ходе работы были проведены все необходимые вычисления и по полученным результатам можно сделать выводы:

1. Данный фильтр является полосно-задерживающим или режекторным. Об этом наглядно свидетельствует график АЧХ.

2. Цепь является устойчивой, т.к. в правой полуплоскости нет полюсов. Действительные части полюсов отрицательные, следовательно, все процессы затухают.

3. Цепь является минимально-фазовой, т.к. нули в правой полуплоскости отсутствуют.

4. Все свободные процессы в цепи затухают – это видно из графика переходной характеристики.

5. Крутизна среза S=70 дБ/дек, время задержки сигнала

У таких фильтров, чем резче разграничиваются друг от друга полосы непропускания, тем больше фильтрующее действие фильтра, тем больше его избирательность, тем лучше частотная характеристика фильтра – кривая зависимости тока через фильтр или его затухания от частоты. В случае идеального режекторного фильтра частотная характеристика имела бы вид прямоугольника.


Литература

1. Коровин, В.М. Анализ линейных цепей с применением микрокалькуляторов: учебное пособие к курсовой работе. /В.М. Коровин – Челябинск: ЧПИ, 1988.

2. Стандарт предприятия. Курсовое и дипломное проектирование. Общие требования к оформлению. СТП ЮУрГУ 04-2001/Составители: Сырейщикова Н.В., Гузеев В.И., Сурков И.В., Винокурова Л.В., - Челябинск: ЮУрГУ, 2001.

3. Матханов, П.Н. Основы анализа электрических цепей: линейные цепи./П.Н. Матханов. – М: «Высшая школа», 1981.

4. Коровин, В.М. Схемотехническое проектирование. Теоретические основы: учебное пособие. Ч.2. / В.М. Коровин. – Челябинск: ЧГТУ, 1993.

5. Попов, В.П. Основы теории цепей./В.П. Попов. – Москва: «Высшая школа», 2003.
