Реферат: Газоснабжение жилого района
Министерство образования РФ
Уральский государственный технический университет - УПИ
кафедра "Теплогазоснабжение и вентиляция"
ГАЗОСНАБЖЕНИЕ ЖИЛОГО РАЙОНА
КУРСОВОЙ ПРОЕКТ
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
2907.000000.029ПЗ
Руководитель: Кошелева О.Б.
Студент группы ТГВ-4 Екатеринбург С.П.
1851929
2001
Содержание
Введение......................................................................................................................................... 3
1. Исходные данные..................................................................................................................... 5
2. Расчет газопотребления......................................................................................................... 5
2.1. Определение расхода газа на бытовые нужды............................................................. 5
2.2. Построение графиков бытового газопотребления....................................................... 7
2.3. Определение расхода газа на коммунально-бытовые нужды................................. 10
3. Выбор схемы газоснабжения и количества ГРП............................................................ 10
4. Гидравлический расчет газопроводов низкого давления........................................... 12
5.Гидравлический расчет газопроводов высоуого давления......................................... 16
6. Проектирование и расчет внутридомового и дворового газопровода.................... 17
7. Выбор оборудования ГРП.................................................................................................... 18
Введение
Городские системы газоснабжения
Современные городские распределительные системы представляют собой сложный комплекс сооружение, состоящий из следующих основных элементов: газовых сетей низкого, среднего и высокого давления; газораспределительных станций, контрольно-регуляторных пунктов, газорегуляторных пунктов и установок; в указанных станциях и установках давление газа снижают до необходимой величины и автоматически поддерживают постоянным. Они имеют автоматические предохранительные устройства, которые исключают возможность повышения давления в сетях сверх нормы; системы связи и телемеханизации.
Система газоснабжения должна обеспечивать бесперебойную подачу газа потребителям, быть безопасной в эксплуатации, простой и удобной в обслуживании, должна предусматривать возможность отключения отдельных ее элементов или участков газопроводов для производства ремонтных или аварийных работ.
Сооружения, оборудование и узлы в системе газоснабжения следует применять однотипные. Принятый вариант системы должен иметь максимальную экономическую эффективность и предусматривать строительство и ввод в эксплуатацию системы газоснабжения по частям.
Основным элементом городских систем газоснабжения являюттся газовые сети. По числу степеней давления, применяемые в газовых сетях, системы газоснабжения подразделяются на:
1. двухступенчатые, состоящие из сетей низкого и среденго или высокого (до 0,6 МПа) давления;
2. трехступенчатые, включающие газопроводы низкого, среденго и высокого (до 0,6 МПа) давления;
3. многоступенчатые, в которых газ подается по газопроводам низкого, среденго и высокого (до 0,6 и до 1,2 МПа) давления.
Системы газоснабжения городов и поселков отличаются принципами, заложеными в схемы распределительных сетей, характером питания городской сети, типом оборудования и сооружений, применяемых в сетях, системами связи и телемеханизации.
На выбор системы газоснабжения города оказывает влияние ряд факторов. Основные из них: 1) характер источника газа, свойства газа, степень его очистки и влажности; 2) размеры города, особенности его планировки и застройки, плотность населения; 3) количество и характер промышленных потребителей; 4) наличие естественных или искусственных препятствий для прокладки газопроводов.
Газ подводят к городу по нескольким магистральным газапроводам, которые заканчиваются газораспределительными станциями (ГРС). В ГРС давление газа снижается и он поступает в сеть высокого давления. К кольцу высокого давления через контрольно-регуляторный пункт (КРП) присоединяют подземное хранилище газа. Для выравнивания суточного графика потребления газа в городе имеются газгольдерные станции. Газапроводы среднего и высокого давления (до 0,6 МПа) служат для питания городских распределительных сетей низкого давления через газорегуляторные пункты (ГРП). Они также подают газ через ГРП и местные газорегуляторные установки (ГРУ) в газопроводы промышленных и коммунальных предприятий. Газопроводы низкого давления служат для транспортирования газа в жилые и общественные здания, а так же мелким коммунальным потребителям, так же к ним могут присоединяться небольшие отопительные котельные.
Количество ГРП, питающих сеть низкого давления, определяют технико-экономическим расчтетом. ГРП располагают в центре зон, которые они питают, зоны действия не перекрываются. Трассы газопроводов пректируют с обеспечением минимальной протяженности сети. Распределительные сети сотоят из основных линий и абонентских ответвлений.
1. Исходные данные
Плотность r г =0,73кг/м3 ;
Теплотворная способность Qр н =35 МДж/м3 ;
Расход газа котельной – 500 м3 /ч;
Давление в точке присоединения к магистральному газопроводу Р=0,4 МПа
Расход газа промпредприятием № 1 – 400 м3 /ч;
Расход газа промпредприятием № 2 – 800 м3 /ч.
В квартале смешаной застройки 9 эт.–50%, 5 эт.-30%, 2 эт.-20%.
2. Расчет газопотребления
2.1. Определение расходов газа на бытовые нужды.
Расход газа на бытовые нужды определяется поквартально в зависимости от численности населения и норм расхода теплоты.
Нормы расхода теплоты:
Q1 =2800 Мдж/чел.год – при наличии в квартире газовой плиты и центрального горячего водоснабжения; (9 эт.)
Q2 =4600 Мдж/чел.год – при наличии в квартире газовой плиты и отсутствия центрального горячего водоснабжения; (2 эт.)
Q2
=4600 Мдж/чел.год – при наличии в квартире газовой плиты
и газового водонагревателя. (5 эт.)
Годовой расход газа определяется по формуле:
Vгод =(Q1 +Q2 +Q3 )/ Qр н ;
Часовой расход газа определяется по формуле:
Vчас = Кm * Vгод ,
где Кm – коэффициент часового максимума, принимаемый по суммарной численности населения района по СНиП.
Таблица 2.1.
№ кв. |
S застройки, га |
Этаж - ность |
Числ. насел. чел. |
Расход теплоты МДж/год |
Годовой расход газа V год , м3 /год |
К m |
Часовой расход газа V час , м3 /ч |
||
Q1 |
Q2 |
Q3 |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 |
14,625 |
9 |
13 162 |
36,854*106 |
- |
- |
1 052 971,4 |
1/2200 |
478,623 |
2 |
10,125 |
9 |
9 112 |
25,514*106 |
- |
- |
728 971,4 |
1/2200 |
331,350 |
3 |
13,000 |
9 |
11 700 |
32,76*1061 |
- |
- |
936 000,0 |
1/2200 |
425,455 |
4 |
13,000 |
5 |
6 500 |
- |
- |
52,0*106 |
1 485 714,2 |
1/2100 |
707,483 |
5 |
8,750 |
5 |
4 375 |
- |
- |
35,0*106 |
1 000 000,0 |
1/2100 |
476,190 |
6 |
7,500 |
5 |
3 750 |
- |
- |
30,0*106 |
857 142,9 |
1/2050 |
418,119 |
7 |
4,500 |
2 |
900 |
- |
4,14*106 |
- |
118 285,7 |
1/1800 |
65,714 |
8 |
16,625 |
2 |
3 325 |
- |
15,295*106 |
- |
437 000,0 |
1/2050 |
213,170 |
9 |
3,750 |
2 |
750 |
- |
3,45*106 |
- |
98 571,4 |
1/1800 |
54,762 |
10 |
8,750 |
5 |
4 375 |
- |
- |
35,0*106 |
1 000 000,0 |
1/2100 |
476,190 |
11 |
7,500 |
5 |
3 750 |
- |
- |
30,0*106 |
857 142,9 |
1/2050 |
418,118 |
12 |
10,500 |
2 |
2 100 |
- |
9,66*106 |
- |
276 000,0 |
1/2000 |
138,000 |
13 |
10,500 |
2 |
2 100 |
- |
9,66*106 |
- |
276 000,0 |
1/2000 |
138,000 |
14 |
18,000 |
5 |
9 000 |
- |
- |
72,0*106 |
2 057 142,8 |
1/2200 |
935,065 |
15 |
4,500 |
2,5,9 |
2 880 |
5,67*106 |
0,828*106 |
5,40*106 |
339 942,9 |
1/2050 |
165,826 |
16 |
9,000 |
9 |
8 100 |
22,68*106 |
- |
- |
648 000,0 |
1/2200 |
294,545 |
17 |
9,000 |
9 |
8 100 |
22,68*106 |
- |
- |
648 000,0 |
1/2200 |
294,545 |
18 |
15,000 |
9 |
13 500 |
37,8*106 |
- |
- |
1 080 000,0 |
1/2200 |
490,909 |
Всего |
184,625 |
107 479 |
183,958*106 |
43,033*106 |
259,4*106 |
13 896 885,7 |
6 522,067 |
2.2. Построение графиков бытового газопотребления
Бытовые потребители отличаются неравномерностью газопотребления по месяцам года, дням недели, часам суток.
2.2.1. Суммарный расход газа для данного района распределяется по месяцам года в следующих долях:
Таблица 2.2.
месяц |
процент |
расход V мес , м3 /мес |
месяц |
процент |
расход V мес , м3 /мес |
январь |
10,3 |
1 431 379,2 |
июль |
5 |
694 844,3 |
февраль |
9,6 |
1 334 101,0 |
август |
5,2 |
722 638,1 |
март |
10 |
1 389 688,6 |
сентябрь |
7 |
972 782,0 |
апрель |
9,3 |
1 292 410,4 |
октябрь |
8,7 |
1 209 029,1 |
май |
8,6 |
1 195 132,2 |
ноябрь |
9,4 |
1 306 307,3 |
июнь |
7 |
972 782,0 |
декабрь |
9,9 |
1 375 791,7 |
итого |
100 |
13 896 885,7 |

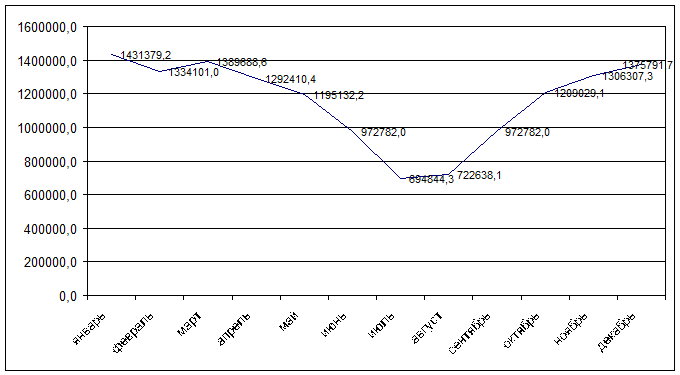

Рисунок 2.1.
Наибольший расход газа в январе, этот расход и применяется в дальнейшем за расчетный.
2.2.2. Определяем максимальный расход газа в неделю:
Vнед = 1,25 * Vмес / 4,
где Vмес – расход газа в январе.
Vнед = 1,25 * 1 431 379,2 / 4 = 447306,0 м3 /нед
Расход газа по дня недели распределяется следующим образом:
Таблица 2.3.
день недели |
процент |
расход V сут , м3 /сут |
понедельник |
13,6 |
59044,4 |
вторник |
13,7 |
59491,7 |
среда |
13,8 |
60386,3 |
четверг |
14 |
62622,8 |
пятница |
14,8 |
66201,3 |
суббота |
17 |
76042,0 |
воскресенье |
14,2 |
63517,5 |
вся неделя |
100 |
447306,0 |

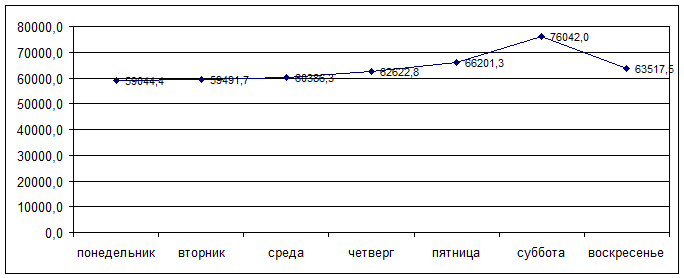

Рисунок 2.2.
Максимальный суточный расход газа выпадает на субботу самой нагруженной январской недели. Этот расход используется для построения графика суточного потребления.
2.2.3. Распределение газопотребления по часам суток в процентах от расхода в субботу происходит следующим образом:
Таблица 2.4.
Часы суток |
процент |
расход V час , м3 /час |
Часы суток |
процент |
расход V час , м3 /час |
0 – 1 |
1,5 |
1140,6 |
12 – 13 |
5,4 |
4106,3 |
1 – 2 |
0,5 |
380,2 |
13 – 14 |
5,4 |
4106,3 |
2 – 3 |
0,2 |
152,1 |
14 - 15 |
5,6 |
4258,4 |
3 – 4 |
0,2 |
152,1 |
15 – 16 |
5,5 |
4182,3 |
4 – 5 |
0,2 |
152,1 |
16 – 17 |
5,5 |
4182,3 |
5 – 6 |
0,5 |
380,2 |
17 – 18 |
6,0 |
4562,5 |
6 – 7 |
3,0 |
2281,3 |
18 – 19 |
6,6 |
5018,8 |
7 – 8 |
4,4 |
3345,8 |
19 - 20 |
7,0 |
5322,9 |
8 – 9 |
5,5 |
4182,3 |
20 – 21 |
6,6 |
5018,8 |
9 - 10 |
6,0 |
4562,5 |
21 – 22 |
5,8 |
4410,4 |
10 – 11 |
6,0 |
4562,5 |
22 – 23 |
4,3 |
3269,8 |
11 - 12 |
5,5 |
4182,3 |
23 – 24 |
2,8 |
2129,2 |
Всего |
100 |
76042,0 |

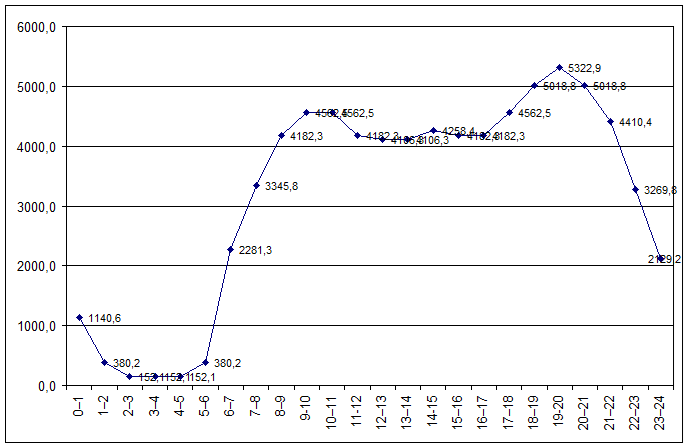

Рисунок 2.3.
2.3. Определение расхода газа на коммунально-бытовые нужды
Расходы газа коммунально-бытовыми предприятиями определяются по производительности или пропускной способности предприятий и нормам расхода теплоты на единицу продукции или одного клиента.
Таблица 2.5.
Потребители газа |
Расчет производитель-ности |
Показатель потребле-ния |
Норма расхода теплоты на ед. потребле-ния, МДж |
Расчет-ное число жителей, чел. |
Кm |
Расход газа Vпред , м3 /ч |
Прачечная |
100 т. белья на 1000 чел. в год |
1 т. белья |
8800 |
53 750 |
1/2900 |
466 |
Баня |
52 помывки на 1 чел. в год |
1 помывка |
40 |
53 750 |
1/2700 |
1183 |
Столовая |
2-х разовое питание, 220 рабочих смен |
1 обед 1 завтрак или ужин |
4,2 2,1 |
8 958 |
1/2000 |
355 |
Котельная |
по заданию |
500 |
||||
Промпредп.1 |
по заданию |
400 |
||||
Промпредп.2 |
по заданию |
800 |
Vпред = Кm * Qпред / Qр н
3. Выбор схемы газоснабжения и количества ГРП.
Схема газоснабжения низкого давления выбирается из условий минимальных металловложений и максимальной надежности. Для кварталов с наибольшими расходами целесообразна кольцевая сеть, для других – одно- двух- трехстороннее снабжение. Количество ГРП определяется из условий нагрузки на один ГРП 800-1200 м3 /ч. Нулевые точки (точки встречи газовых потоков) намечаются на равных от ГРП расстояних, примерно равных 700-1000 м. ГРП распологаются в центре нагрузки, желательно в кварталах с максимальным расходом газа. Схема газоснабжения среднего давления тупиковая, трасса выбирается из условия минимальной протяженности.
4. Гидравлический расчет газопроводов низкого давления.
4.1. Vуд. кв = Vкв / S l,
где Vкв – часовой расход газа в квартале м3 /ч;
S l – сумма длин участков сети, снабжающий данный квартал, м.
Vуд. кв.1 = 478,623 / 1325 = 0,368
Vуд. кв.2 = 331,35 / 1100 = 0,301
Vуд. кв.3 = 425,455 / 1425 = 0,299
Vуд. кв.4 = 707,483 / 1075 = 0,69
Vуд. кв.5 = 476,19 / 900 = 0,529
Vуд. кв.6 = 418,119 / 500 = 0,836
Vуд. кв.7 = 65,714 / 450 = 0,144
Vуд. кв.8 = 213,17 / 600 = 0,355
Vуд. кв.9 = 54,762 / 150 = 0,365
Vуд. кв.10 = 476,19 / 900 = 0,529
Vуд. кв.11 = 418,119 / 500 = 0,836
Vуд. кв.12 = 138,0 / 475 = 0,290
Vуд. кв.13 = 138,0 / 400 = 0,345
Vуд. кв.14 = 935,065 / 1175 = 0,796
Vуд. кв.15 = 165,826 / 425 = 0,390
Vуд. кв.16 = 294,545 / 950 = 0,310
Vуд. кв.17 = 294,545 / 975 = 0,302
Vуд. кв.18 = 496,909 / 1525 = 0,326
Количество ГРП N = Vчас / 1200 = 6522 / 1200 = 5,44 = 6
4.2. Расход газа на участках сети
Vпут = Vуд • l
Vэкв = 0,5 • Vпут
Vрасч = Vтранз + Vэкв , где
Vуд – удельный расход в кварталах, который обеспечивает данный участок;
Vтранз
– транзитный расход на участке – сумма путевых расходов на участках
за расчетным
Расчеты сводятся в табл. 4.1.
Таблица 4.1.
Расход газа на участках сети
№ участков |
Длина |
Vуд
|
Vпут
|
Vэкв
|
Vтранз
|
Vрасч
|
1-2 |
150 |
0,368 |
55,2 |
27,6 |
92,0 |
119,6 |
2-3 |
500 |
0,301 |
150,5 |
75,3 |
73,3 |
148,5 |
3-4 |
700 |
0,299 |
209,3 |
104,7 |
0 |
104,7 |
1-9 |
500 |
0,368 |
184,0 |
92,0 |
0 |
92,0 |
9-10 |
300 |
0,897 |
269,1 |
134,6 |
0 |
134,6 |
10-11 |
350 |
1,204 |
421,4 |
210,7 |
94,2 |
304,9 |
2-5 |
350 |
0,669 |
234,2 |
117,1 |
268,1 |
385,2 |
5-11 |
350 |
0,669 |
234,2 |
117,1 |
324,0 |
441,0 |
3-6 |
250 |
0,600 |
150,0 |
75,0 |
31,4 |
106,4 |
6-11 |
250 |
0,991 |
247,8 |
123,9 |
366,6 |
490,4 |
6-7 |
350 |
0,989 |
346,2 |
173,1 |
596,8 |
769,9 |
7-8 |
350 |
0,989 |
346,2 |
173,1 |
123,6 |
296,7 |
4-8 |
250 |
0,299 |
74,8 |
37,4 |
0 |
37,4 |
8-12 |
250 |
0,690 |
172,5 |
86,3 |
0 |
86,3 |
11-12 |
700 |
1,045 |
731,5 |
365,8 |
0 |
365,8 |
11-15 |
500 |
0,499 |
249,5 |
124,8 |
263,1 |
387,8 |
15-20 |
450 |
0,635 |
285,8 |
142,9 |
347,6 |
490,4 |
9-13 |
400 |
0,529 |
211,6 |
105,8 |
0 |
105,8 |
10-14 |
400 |
1,365 |
546,0 |
273,0 |
40,4 |
313,4 |
13-14 |
300 |
1,058 |
317,4 |
158,7 |
74,1 |
232,8 |
13-17 |
400 |
0,529 |
211,6 |
105,8 |
31,7 |
137,5 |
14-16 |
200 |
1,365 |
273,0 |
136,5 |
493,2 |
629,7 |
16-18 |
200 |
1,365 |
273,0 |
136,5 |
553,1 |
689,6 |
17-18 |
300 |
1,325 |
397,5 |
198,8 |
68,8 |
267,5 |
18-19 |
350 |
1,632 |
571,2 |
285,6 |
0 |
285,6 |
19-24 |
350 |
1,186 |
415,1 |
207,6 |
0 |
207,6 |
17-22 |
350 |
0,796 |
278,6 |
139,3 |
68,8 |
208,1 |
22-26 |
200 |
0,310 |
62,0 |
31,0 |
100,8 |
131,8 |
26-27 |
650 |
0,310 |
201,5 |
100,8 |
0 |
100,8 |
22-23 |
300 |
1,106 |
331,8 |
165,9 |
339,8 |
505,7 |
23-24 |
350 |
1,106 |
387,1 |
193,6 |
105,1 |
298,7 |
24-27 |
200 |
0,612 |
122,4 |
61,2 |
0 |
61,2 |
20-21 |
350 |
0,671 |
234,9 |
117,4 |
89,7 |
207,1 |
21-29 |
550 |
0,326 |
179,3 |
89,7 |
0 |
89,7 |
28-29 |
350 |
0,326 |
114,1 |
57,1 |
0 |
57,1 |
20-25 |
250 |
0,628 |
157,0 |
78,5 |
245,9 |
324,4 |
25-28 |
300 |
0,628 |
188,4 |
94,2 |
109,9 |
204,1 |
27-28 |
350 |
0,302 |
105,7 |
52,9 |
0 |
52,9 |
20-24 |
500 |
0,692 |
346,0 |
173,0 |
163,6 |
336,6 |
11-30 |
250 |
0,980 |
245,0 |
122,5 |
312,4 |
434,9 |
30-31 |
150 |
0,509 |
76,4 |
38,2 |
189,9 |
228,1 |
31-32 |
150 |
0,655 |
98,3 |
49,1 |
140,8 |
189,9 |
32-19 |
250 |
1,126 |
281,5 |
140,8 |
0 |
140,8 |
ГРП1-5 |
25 |
- |
- |
- |
826,2 |
826,2 |
ГРП2-7 |
25 |
- |
- |
- |
1066,6 |
1066,6 |
ГРП3-15 |
25 |
- |
- |
- |
878,3 |
878,3 |
ГРП4-16 |
25 |
- |
- |
- |
1319,3 |
1319,3 |
ГРП5-23 |
25 |
- |
- |
- |
804,4 |
804,4 |
ГРП6-25 |
25 |
- |
- |
- |
528,5 |
528,5 |
Таблица 4.1.
4.3. Гидравлический расчет сети низкого давления
№ участков |
Длина |
Расчетная длина, м |
Vрасч
|
d, |
Потери давления, Па |
|
на 1 п.м. |
на уч-ке |
|||||
1-2 |
150 |
165 |
119,6 |
100 |
1,4 |
231 |
2-3 |
500 |
550 |
148,5 |
125 |
0,5 |
275 |
3-4 |
700 |
770 |
104,7 |
100 |
1,2 |
924 |
1-9 |
500 |
550 |
92,0 |
100 |
1,0 |
550 |
9-10 |
300 |
330 |
134,6 |
100 |
1,6 |
528 |
10-11 |
350 |
385 |
304,9 |
219х6 |
0,27 |
104 |
2-5 |
350 |
385 |
385,2 |
219х6 |
0,4 |
154 |
5-11 |
350 |
385 |
441,0 |
219х6 |
0,55 |
212 |
3-6 |
250 |
275 |
106,4 |
100 |
1,25 |
344 |
6-11 |
250 |
275 |
490,4 |
219х6 |
0,75 |
206 |
6-7 |
350 |
385 |
769,9 |
273х7 |
0,5 |
193 |
7-8 |
350 |
385 |
296,7 |
159х4 |
1,4 |
539 |
4-8 |
250 |
275 |
37,4 |
159х4 |
1,0 |
275 |
8-12 |
250 |
275 |
86,3 |
159х4 |
1,0 |
275 |
11-12 |
700 |
770 |
365,8 |
219х6 |
0,4 |
308 |
11-15 |
500 |
550 |
387,8 |
219,6 |
0,44 |
242 |
15-20 |
450 |
495 |
490,4 |
219х6 |
0,75 |
371 |
9-13 |
400 |
440 |
105,8 |
100 |
1,2 |
528 |
10-14 |
400 |
440 |
313,4 |
159х4 |
1,2 |
528 |
13-14 |
300 |
330 |
232,8 |
159х4 |
0,75 |
248 |
13-17 |
400 |
440 |
137,5 |
125 |
0,5 |
220 |
14-16 |
200 |
220 |
629,7 |
219х6 |
1,05 |
231 |
16-18 |
200 |
220 |
689,6 |
219х6 |
1,25 |
275 |
17-18 |
300 |
330 |
267,5 |
159х4 |
1,05 |
347 |
18-19 |
350 |
385 |
285,6 |
159х4 |
1,05 |
404 |
19-24 |
350 |
385 |
207,6 |
125 |
1,2 |
462 |
17-22 |
350 |
385 |
208,1 |
125 |
1,2 |
462 |
22-26 |
200 |
220 |
131,8 |
100 |
1,6 |
352 |
26-27 |
650 |
715 |
100,8 |
100 |
1,2 |
858 |
22-23 |
300 |
330 |
505,7 |
219х6 |
0,8 |
264 |
23-24 |
350 |
385 |
298,7 |
159х4 |
1,4 |
539 |
24-27 |
200 |
220 |
61,2 |
80 |
1,8 |
396 |
20-21 |
350 |
385 |
207,1 |
125 |
1,2 |
462 |
21-29 |
550 |
605 |
89,7 |
100 |
0,9 |
545 |
28-29 |
350 |
385 |
57,1 |
80 |
1,8 |
693 |
20-25 |
250 |
275 |
324,4 |
159х4 |
1,4 |
385 |
25-28 |
300 |
330 |
204,1 |
125 |
1,2 |
396 |
27-28 |
350 |
385 |
52,9 |
80 |
1,4 |
539 |
20-24 |
500 |
550 |
336,6 |
219х6 |
0,33 |
182 |
11-30 |
250 |
275 |
434,9 |
219х6 |
0,5 |
138 |
30-31 |
150 |
165 |
228,1 |
159х4 |
0,75 |
124 |
31-32 |
150 |
165 |
189,9 |
125 |
0,9 |
149 |
32-19 |
250 |
275 |
140,8 |
100 |
1,8 |
496 |
ГРП1-5 |
25 |
27,5 |
826,2 |
273х7 |
0,5 |
14 |
ГРП2-7 |
25 |
27,5 |
1066,6 |
273х7 |
1,0 |
28 |
ГРП3-15 |
25 |
27,5 |
878,3 |
273х7 |
0,6 |
17 |
ГРП4-16 |
25 |
27,5 |
1319,3 |
273х7 |
1,5 |
41 |
ГРП5-23 |
25 |
27,5 |
804,4 |
273х7 |
0,5 |
14 |
ГРП6-25 |
25 |
27,5 |
528,5 |
219х6 |
1,0 |
28 |
Невязки по кольцевым газопроводам:
( 814-707 ) • 100% _
7-6-11-12-8-7 0,5•(539+275+193+206+308) = 14%
( 935-844 ) • 100% _
5-2-1-9-10-11-5 0,5•(154+231+550+212+104+528) = 10%
( 1149-1015 ) • 100% _
15-11-19-24-20-15 0,5•(242+138+124+149+496+371+660+462) = 12%
( 963-935 ) • 100% _
7-6-11-12-8-7 0,5•(385+182+396+396+539) = 3%
5. Гидравлический расчет газопроводов среднего давления.
Рнач 2 – Ркон 2 _ 0,42 - 0,152 _
aср = S Lрасч = 4,73 = 0,029 МПа2 /км,
где Рнач – давление в магистральном газопроводе (по заданию Рнач =0,4 МПа);
Ркон – давление у самого удаленного потребителя (принимаем Ркон = 0,15 МПа);
S Lрасч – расчетная длина самой протяженной магистрали.
_
Ркон = Ö Рнач 2 – Lр уч • aуч
Таблица 5.1.
№ уч-ка |
длина, м |
расчетная длина, км |
расчетный расход, м3 /ч |
Диаметр, мм |
aуч , МПа2 /км |
Рнач , МПа |
Ркон , МПа |
(0-1 |
2000 |
2,2 |
9837 |
245х7 |
0,03 |
0,400 |
0,307 |
(1-2 |
125 |
0,14 |
9837 |
219х7 |
0,05 |
0,307 |
0,295 |
(2-3 |
50 |
0,06 |
9033 |
219х7 |
0,04 |
0,295 |
0,291 |
(3-4 |
550 |
0,61 |
7349 |
219х7 |
0,027 |
0,291 |
0,262 |
(4-5 |
50 |
0,06 |
6030 |
219х7 |
0,02 |
0,262 |
0,260 |
(5-6 |
250 |
0,28 |
6030 |
219х7 |
0,02 |
0,260 |
0,249 |
(6-7 |
100 |
0,11 |
5675 |
180х6 |
0,05 |
0,249 |
0,238 |
(7-8 |
150 |
0,17 |
5675 |
180х6 |
0,05 |
0,238 |
0,220 |
(8-9 |
400 |
0,44 |
3148 |
180х6 |
0,017 |
0,220 |
0,202 |
(9-10 |
300 |
0,33 |
1967 |
133х4,5 |
0,04 |
0,202 |
0,166 |
(10-11 |
200 |
0,22 |
900 |
103х4 |
0,02 |
0,166 |
,0152 |
(11-12 |
100 |
0,11 |
500 |
103х4 |
0,008 |
0,152 |
0,149 |
12-кот. |
25 |
0,03 |
500 |
103х4 |
0,008 |
0,149 |
,0149 |
11-ПП1 |
25 |
0,03 |
400 |
76х3 |
0,025 |
0,152 |
0,150 |
10-ГРП2 |
200 |
0,22 |
1067 |
103х4 |
0,03 |
0,166 |
0,145 |
(9-13 |
250 |
0,28 |
1181 |
103х4 |
0,035 |
0,202 |
0,176 |
(13-14 |
100 |
0,11 |
826 |
103х4 |
0,018 |
0,176 |
0,171 |
14-ГРП1 |
25 |
0,03 |
826 |
103х4 |
0,018 |
0,171 |
0,169 |
13-Ст1 |
25 |
0,03 |
355 |
76х3 |
0,02 |
0,176 |
0,175 |
(8-15 |
400 |
0,44 |
2527 |
133х4,5 |
0,05 |
0,220 |
0,162 |
(15-16 |
150 |
0,17 |
1183 |
133х4,5 |
0,012 |
0,162 |
0,156 |
16-Баня |
25 |
0,03 |
1183 |
133х4,5 |
0,012 |
0,156 |
0,155 |
15-ГРП3 |
25 |
0,03 |
878 |
103х4 |
0,02 |
0,162 |
0,160 |
15-Прач |
25 |
0,03 |
466 |
76х3 |
0,03 |
0,162 |
0,159 |
6-Ст2 |
25 |
0,03 |
355 |
76х3 |
0,02 |
0,249 |
0,248 |
4-ГРП4 |
25 |
0,03 |
1319 |
103х4 |
0,05 |
0,262 |
0,259 |
(3-17 |
150 |
0,17 |
1684 |
133х4,5 |
0,028 |
0,291 |
0,283 |
(17-18 |
550 |
0,61 |
884 |
103х4 |
0,02 |
0,283 |
0,261 |
(18-19 |
100 |
0,11 |
529 |
76х3 |
0,055 |
0,261 |
0,249 |
19-ГРП6 |
25 |
0,03 |
529 |
76х3 |
0,055 |
0,249 |
0,246 |
18-Ст3 |
25 |
0,03 |
355 |
76х3 |
0,02 |
0,261 |
0,260 |
17-ПП2 |
25 |
0,03 |
800 |
103х4 |
0,018 |
0,283 |
0,283 |
2-ГРП5 |
25 |
0,03 |
400 |
103х4 |
0,018 |
0,295 |
0,294 |
6. Проектирование и расчет внутридомового и дворового газопровода.
Для расчета принят одноподъездный семиэтажный жилой дом с 1-, 2- и 3-комнатными квартирами, оборудованный 2- и 4-х комфорочными газовыми плитами.
Ввод в здание принимается цокольный в лестничную клетку, где устанавливается общий кран на вводе и краны для отключения каждого стояка. Газопроводы прокладываются по несущим капитальным стенам.
Таблица 6.1.
Внутридомовой газопровод
№ уч-ка |
Расчетный расход, Vрасч , м3 /ч |
Геом. длина, |
Расчетн. длина, |
Диаметр, мм |
Потери давл., Па |
Нгс , Па |
Сумма потерь на уч-ке, Па |
|
на 1 п.м. |
на участке |
|||||||
10-9 |
0,75 |
3,5 |
5,85 |
15 |
1,4 |
8,19 |
13,72 |
-5,53 |
9-8 |
1,26 |
3,0 |
3,6 |
15 |
2,5 |
9,0 |
16,46 |
-7,46 |
8-7 |
1,64 |
3,0 |
3,6 |
20 |
1,0 |
3,6 |
16,46 |
-12,86 |
7-6 |
1,77 |
3,0 |
3,6 |
20 |
1,1 |
3,96 |
16,46 |
-12,50 |
6-5 |
1,84 |
3,0 |
3,6 |
20 |
1,4 |
5,04 |
16,46 |
-11,42 |
5-4 |
1,86 |
2,0 |
2,4 |
20 |
1,4 |
3,36 |
10,98 |
-7,62 |
4-3 |
1,89 |
8,0 |
10,0 |
20 |
1,5 |
15,0 |
6,59 |
8,41 |
3-2 |
4,34 |
0,3 |
0,4 |
32 |
0,6 |
0,24 |
0,0 |
0,24 |
2-1 |
6,09 |
2,0 |
2,5 |
32 |
1,4 |
3,5 |
-8,23 |
11,74 |
Итого во внутридомовых газопроводах |
-37,00 |
|||||||
Потери давления в газовой плите |
50,00 |
|||||||
Суммарные потери |
13,00 |
где Vрасч = Vном • n • Ko ,
Vном – расход газа одним прибором;
n – количество однотипных приборов;
Ko – коэффициент одновременности действия приборов (табл. 21а [2]);
Нгс = ± 9,8 • h • ( rвозд - rг ),
h – разность отметок начала и конца участка;
rвозд , rг – плотности воздуха и газа.
Таблица 6.2.
Дворовой газопровод
№ уч-ка |
Расчетный расход, Vрасч , м3 /ч |
Геом. длина, |
Расчетн. длина, |
Диаметр, мм |
Потери давл., Па |
Сумма потерь на уч-ке, Па |
|
на 1 п.м. |
на участке |
||||||
1 |
6,09 |
50,0 |
55,0 |
32 |
1,4 |
77 |
77 |
7. Выбор оборудования ГРП
Таблица 7.1.
№ ГРП |
Р1
, |
Р2
, |
Vгрп
|
Регулятор давления |
V, м3 /ч |
фильтр |
|||
марка |
d, мм |
VT , м3 /ч |
тип |
Vф , м3 /ч |
|||||
1 |
0,169 |
2,23•10-3 |
826 |
РДУК2Н-50 |
50 |
1790 |
1008 |
ФСС-50 |
1310 |
2 |
0,145 |
2,85•10-3 |
1067 |
РДУК2Н-100 |
100 |
2840 |
1373 |
ФСС-50 |
1310 |
3 |
0,160 |
1,54•10-3 |
878 |
РДУК2Н-50 |
50 |
1790 |
955 |
ФСС-50 |
1310 |
4 |
0,259 |
2,40•10-3 |
1319 |
РДУК2Н-50 |
50 |
1790 |
1545 |
ФСС-50 |
1510 |
5 |
0,294 |
2,86•10-3 |
804 |
РДУК2Н-50 |
50 |
1790 |
1754 |
ФСС-50 |
1510 |
6 |
0,246 |
2,78•10-3 |
528 |
РДУК2Н-50 |
50 |
1790 |
1468 |
ФСС-50 |
1510 |
Р1 давление на входе в ГРП (по табл. 5.1.);
Р2 давление на выходе из ГРП
Р2 = DРсет + DРдом + DРдвор + 1300, где
DРсет – потери давления в сети низкого давления до самой удаленной точки;
DРдом – потери в доме (принимаем по табл.6.1.);
DРдвор – потери в дворовой сети (принимаем по табл.6.2.);
1300 – необходимое давление перед горелкой.
проверка подобранного регулятора давления:
V = VT • P1 / P2
Литература
1. Методические указания к курсовому проекту "Газоснабжение жилого района". Екатеринбург. Изд-во УГТУ. 1996.
2. Ионин А.А. Газоснабжение: Учеб. для вузов. М.: Стройиздат, 1989.
3. СНиП 2.04.08-87 Газоснабжение / Госстрой СССР. М.: ЦИТП Госстрой СССР, 1988.
Похожие рефераты:
Расчет систем газоснабжения района города
Розробка заходів з підвищення ефективності операційної діяльності ВАТ "Дніпропетровськгаз"
Обеспечение безгидратного режима работы газопромысловых коммуникаций
Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»
Газоснабжение населёного пункта
Проект производства работ на монтаж газопровода частного сектора
Газоснабжение рабочего поселка на 8,5 тыс. жителей
Газификация микрорайона Восточный
Переработка нефти и газа на ОАО "Татанефтегазопереработка"
