СИБИРСКИЙ УНИВЕРСИТЕТ

ПОТРЕБИТЕЛЬСКОЙ КООПЕРАЦИИ

Контрольная работа

«Техническое оснащение ресторана»

Выполнила

Студентка 3 курса

Заочного отделения

Попова Е.Н.

Новосибирск 2011

Содержание

1.Введение стр. 2

2. Классификация взбивальных машин стр. 3-12

3. Правила эксплуатации взбивальных машин. стр. 13-14

Заключение стр. 15

Список литературы стр. 16

Классификация взбивальных машин .

Для взбивания продуктов применяют взбивальные машины, различающиеся расположением рабочего органа (взбивателя) и характером его движения .Положение рабочего органа в машинах может быть вертикальным, наклонным и реже горизонтальным. Вертикальное и наклонное расположение рабочего органа имеет ряд преимуществ по сравнению с горизонтальным. Взбивальные машины делятся на две большие группы: с вращением взбивателя вокруг неподвижной оси , с планетарным вращением взбивателя , т.е совершающие одновременное вращение вокруг оси бачка и вокруг собственной оси.

При этом взбиватели, могут иметь две и более скорости вращения (машины с коробками скоростей) или бесступенчатую регулировку скорости в определенном диапазоне (машины с вариаторами скоростей). Применяют также регулирование скорости вращения взбивателя с помощью многоскоростных электродвигателей. Достаточная жесткость конструкции и характер движения взбивателей позволяют взбивать на этих машинах различные смеси

В зависимости от числа рабочих валов планетарные взбиватели могут быть одинарными, двойными и тройными

Рабочей емкостью машины с планетарным движением взбивателя чаще всего служит неподвижный объемный бачок, имеющий форму вертикального цилиндра с днищем в виде шарового сегмента. Такая форма днища способствует усилению осевых потоков, что особенно важно при взбивании высоковязких продуктов, так как обеспечивает перемешивание взбиваемых слоев по высоте. Встречаются и другие формы бачков Наличие сменных бачков разной вместимости упрощает обслуживание, обеспечивает возможность их быстрой замены.

Рабочими инструментами являются взбиватели различного вида, которые крепятся к рабочему валу планетарного редуктор.

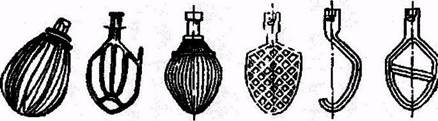

В зависимости от консистенции и физико-механических свойств продукта применяются следующие взбиватели (рисунок 1)

а б в г д е

Рисунок 1. Рабочие инструменты взбивальных машин:

а, в — прутковые; б — плоскорешетчатый; г, е — плоскорешетчатые, д — крючкообразный

Прутковые взбиватели используют для взбивания легкоподвижных масс (сливки, яичный белок, муссы, самбуки и пр.). Плоскорешетчатые — для кондитерских смесей. Крючкообразный и замкнутый с перемычкой — для замешивания теста. Сменные взбиватели крепятся к рабочему валу с помо­щью легкосъемного соединения.

Взбивальные машины.

На предприятиях общественного пита­ния применяют взбивальные машины МВ-6, МВ-10, МВ-35М, МВ-35/21, МВ-60, МТВ-60, МВУ-60 и механизмы МВ, МВП11-1, ]у(КР-25 (Польша) и ряд других машин и механизмов Чаще всего эти машины имеют многоцелевое назначение, т е помимо взби­вания осуществляют перемешивание фаршей, разных видов теста и реже — салатов и винегретов.

Машина МВ-6 (рисунок 2) предназначена для взбивания небольшого количества (2—3 кг) различных кондитерских смесей (белковых, яично-сахарных, муссов, самбуков и др.) на небольших предприятиях общественного питания.

Привод машины расположен сверху на станине и закрыт легкосъемной крышкой. Он состоит из электродвигателя, клиноременного вариатора, цилиндрической и конической зубчагых передач, а также планетарной передачи с планетарной крышкой. Для изменения частоты вращения взбивателя имеется рукоятка со шкалой. Рукояткой изменяется межцентровое расстояние шкивов клиноременного вариатора за счет перемещения двигателя. Бак крепится на кронштейне без подъемного устройства.

а — общий вид; б — кинематическая схема;

Рисунок 2. Взбивальная машина МВ-6:

1 — бачок; 2 — рабочий вал; 3 — коническая пара; 4 — цилиндрическая пара; 5,9 — шкивы вариатора; 6,7 — механизм регулирования скорости взбивателя; 8— электродвигатель; 10— клиновой ремень; 11 — крышка планетарной передачи

Вариатор скоростей состоит из двух шкивов, один из которых раздвижной. Раздвижной шкив состоит из двух усеченных конусов, неподвижного и подвижного. Подвижный конус прижимается пружиной и гайкой к неподвижному.

Частоту вращения взбивателя изменяют электродвигателем, перемещая его с помощью рукоятки и шестерен. При этом усеченные конусы ведомого шкива раздвигаются или сближаются, а межцентровые расстояния и фактические диаметры шкивов изменяются, увеличивая или уменьшая пере­даточное число. Стрелка указателя отклоняется и указывает истинную частоту вращения взбивателя в данный момент.

Сверху корпус машины закрыт крышкой. На передней стенке корпуса укреплен кронштейн для бачка, на боковой стенке — магнитный пускатель. Рабочей камерой служит неподвижный бачок вместимостью 6 дм³ .

Принцип действия . Вращение от электродвигателя передается клиноременному вариатору скоростей, а от него через цилиндрическую и коническую зубчатые пары — планетарному редуктору и взбивателю.

Продукт, находящийся в бачке, подвергается интенсивному воздействию, перемешивается и насыщается воздухом. Техническая характеристика взбивальной машины приведена в таблице 1.

Взбивальная машина МВ-35М (рисунок 3) состоит из литой пустотелой станины, которая опирается на чугунную плиту. Станина снабжена механизмом ручного подъема бака. Привод располагается в верхней части станины. Машина имеет четыре сменных взбивателя: крючкообразный, проволочный, плоскорешетчатый, овальный.

а б

Рисунок 3. Взбивальная машина МВ-35М:

а — общий вид: 1— чугунная плита; 2 — бачок; 3 — планетарный механизм; 4 — маховик; 5 — рукоятка; 6 — крышка; 7 — корпус; 8 — кронштейн; б — кинематическая схема: 9 — взбиватель; 10 — планетарный механизм; 11— вариатор; 12— электродвигатель.

Привод состоит из электродвигателя, клиноременной и планетарной передач. Клиноременная передача является бесступенчатым вариатором скорости, который плавно изменяет скорость вращения вала взбивателя. Вариатор имеет маховик, вынесенный на корпус машины. При повороте маховика против часовой стрелки скорость вращения взбивателя увеличивается, так как передаточное число ременной передачи уменьшается, и наоборот. К валу сателлита планетарной передачи крепится один взбиватель. Бак машины устанавливается на кронштейне с помощью ушек и конусов. Он имеет ограничитель, предохраняющий бак от раскачивания во время работы.

Сменные взбиватели крепятся на конце вала с помощью штифта и фигурного выреза. В комплект входят четыре взбивателя.

В бачке устанавливается надставка, предотвращающая разбрызгивание взбиваемых продуктов. В надставке имеется лоток для дополнительной загрузки продуктов во время работы машины.

Бачок устанавливается на кронштейне, который вращением рукоятки подъема может перемещаться по вертикальным направляющим станины с помощью винтовой передачи.

Принцип действия . Электродвигатель передает вращение через клиноременной вариатор и планетарную передачу взбивателю, вращая его вокруг собственной оси. Техническая характеристика взбивальной машины приведена в таблице 1.

Выбивальная машина ИН-40 (60) (производства Венгрии)

Взбивальная машина ИН-40 (60) (рисунок 4) предназначена для взби­вания сливок, яичного белка, для приготовления крема, теста.

Рисунок 4. Взбивальная и перемешивающая машина ИН-40 (ИН-60) («Бавария»):

1 — бачок; 2 — инструментальный вал; 5 — вал для подключения вспомогательных машин; 4 — переключатель скоростей; 5 — корпус; б — электровыключатель; 7 — рукоятка для поднятия котла; 8 — электропитание

ИН-40 имеет бачок вместимостью 40 л и набор сменных инструментов, состоящий из проволочного венчика, плоскорешетчатого и крючкообразного взбивателей. ИН-60 имеет бачок вместимостью 60 дм³ и аналогичный набор инструментов, различающихся только габаритами. Машины монтируются на фундаменте и состоят из следующих основных узлов: корпуса с основанием, редуктора с механизмом натяжения ремня, электродвигателя, механизма подъема бачка и взбивателей. В литом чугунном корпусе редуктора размещены четыре вертикально расположенных вала и система шестерен, обеспечивающая четыре скорости вращения рабочего инструмента и его планетарное движение. На верхнем хвостовике среднего вала установлена шестерня свободного хода, имеющая удлиненную ступицу. На этой ступице в верхней части на шпонке закреплен шкив клиноременной передачи. К корпусу машины прикреплен электродвигатель, на валу которого насажен ведущий шкив клиноременной передачи. Вращение от шестерни с удлиненной ступицей передается второму заднему валу, расположенному ближе к электродвигателю. На этом валу подвижно установлен блок, состоящий из трех шестерен. На нижнем хвостовике этого вала установлено храповое колесо свободного хода. Переключение скоростей осуществляется рычагом. При соединении нижнего храповика подвижной втулки с храповым колесом свободного хода включается наибольшая частота вращения взбивателя.

При перемещении подвижной втулки вверх получают меньшие частоты вращения. Машина имеет четыре скорости. Шестерни коробки передач, вращающиеся с большой частотой, постоянно работают в масляной ванне, в результате чего снижается уровень шума при работе машины.

На главный вал вращение передается через малую косозубую шестерню, установленную на нижнем конце среднего вала. На главном валу в его нижней части, выступающей из корпуса редуктора, закреплено водило, которое передает вращение сателлиту планетарной передачи. Сателлит установлен в верхней части инструментального вала. К этому валу поочередно присоединяются взбиватели. Натяжение клинового ремня обеспечивается натяжным роликом.

К корпусу машины подсоединяется стол с рейкой для закрепления и подъема бачка. Подъем бачка осуществляется с помощью рукоятки червячного редуктора и реечной пары.

Принцип действия . Вращение от вала электродвигателя передается на четырехступенчатую коробку скоростей. Далее от приводного вала машины вращение передается на водило планетарной зубчатой передачи. Водило передаст вращение шестерне-сателлиту, находящемуся во внутреннем зацеплении с неподвижным солнечным зубчатым колесом. В результате взбиватель получает планетарное движение и продукт, находящийся в бачке, подвергается интенсивному перемешиванию (взбиванию) и насыщается воздухом.

Взбивальная машина МВ-60

Машина МВ-60 (рисунок 5) предназначена для приготовления конди­терских смесей. МВ-60 — машина напольного изготовления.

Рисунок 5. Взбивальная машина МВ-60:

1.-- тележка; 2 — бачок; 3 — вал взбивателя; 4 — крышка планетарного механизма; 5 _ коробка скоростей; б — рукоятка регулирования скоростей; 7 — электродвигатель; 8 — станина; 9 — кронштейн; 10 — ручка механизма подъема бачка; 11 — направляющие механизма подъема бачка; 12 — чугунная плита

На чугунной плите установлена станина с направляющими для перемещения кронштейна с бачком. Внутри станины расположен механизм подъема бачка, рукоятка которого вынесена наружу, и электрооборудование. В верхней части станины укреплена трехскоростная коробка скоростей с прифланцованным к ней электродвигателем. При переключении скоростей электродвигатель следует отключать. Под рычагом переключения установлен микровыключатель, который в момент переключения скоростей отключит электродвигатель.

Взбивальная машина МВ-60 комплектуется тремя сменными взбивателями: проволочным, четырехлопастным и крючкообразным. Сменные взбиватели крепятся на рабочем валу, совершают в процессе работы планетарное движение.

Для транспортирования бачка с продуктом к месту его дальнейшей обработки машина комплектуется тележкой.

Взбивальная машина МВ-60 отличается от машины МВ-35М емкостью бака, наличием тележки для перевозки бака и конструкцией привода. В приводе вместо вариатора скорости установлена коробка скоростей с рукояткой, вынесенной на корпус машины. Рукоятка снабжена электроблокировкой, которая отключает двигатель при переключении скорости.

Привод имеет также электродвигатель, конический зубчатый и планетарный редукторы, укрепленные на прямоугольной станине с подъемным механизмом. Машина комплектуется двумя баками, надставкой, препятствующей разбрызгиванию смеси при работе машины, и двумя взбивате­лями: прутковым и плоскорешетчатым.

Для взбивания кондитерских смесей используют взбивальные механизмы.

Механизм МС4-7-8-20 (рисунок 6) служит для взбивания кондитерских смесей, замешивания теста и перемешивания фаршей и других различных масс для запекания.

Рисунок 6. Многоцелевой механизм МС4-7-8-20

1— сменные взбиватели; 2— бачок; 3— откидные болты; 4 — соединительная муфта; 5 — крышка; б — загрузочный лоток; 7 — крышка-водило; 8 — конический редуктор; 9 — крышка коробки скоростей; 10 — рукоятка переключения скоростей.

Корпус редуктора представляет собой алюминиевую отливку, разделенную на две самостоятельные полости: в одной из них размещена коробка скоростей, в другой — коническая передача (8). Обе полости имеют сверху люки, закрываемые крышкой (9).

Для подсоединения к универсальному приводу корпус редуктора снабжен хвостовиком. В расточку хвостовика и корпуса вставлен приводной вал, передающий движение от универсального привода вертикальному валу, на конце которого закреплена крышка-водило (7) планетарного редуктора. На выступающем из крышки конце рабочего вала установлена соединительная муфта (А), крепящая сменные взбиватели (1). Изменение частоты вращения взбивателей осуществляется с помощью рукоятки (10) кулачковой муфты. Рабочий вал уплотнен сальником, препятствующим вытеканию смазки из редуктора.

В нижней части корпуса предусмотрен кронштейн (1) с пазами, в которые вставляются опорные уголки (16) бачка (2) Фиксация бачка на кронштейне производится двумя откидными болтами (3). Бачок снабжен крышкой (5) с загрузочным лотком (6).

Принцип действия . При включении привода движение от электродвигателя и двухступенчатого редуктора через коробку скоростей и коническую передачу передается планетарному редуктору. Соответствующий взбиватель, закрепленный на рабочем валу, вращается вместе с ним вокруг собственной оси и одновременно вокруг оси бачка, интенсивно взбивая или перемешивая помещенный в него продукт.

Взбивальный механизм МВПП-1

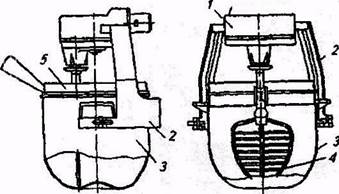

Механизм МВПП-1 входит в комплект универсального привода ПП (рисунок 7).

Рисунок 7. Взбивальный механизм МВПН-1:

1 — корпус; 2 — кронштейн; 3 — бачок; 4 — взбиватель; 5 — крышка бачка с загрузочным лотком

Основными частями являются приводная головка, укрепленная на кронштейне, сменные бачки из нержавеющей стали и рабочие взбиватели. На бачок надевается съемная крышка с загрузочным лотком.

Приводная головка механизмов состоит из хвостовика, конической пары и планетарного редуктора. От описанных выше данные механизмы отличаются отсутствием коробки скоростей. Сменный взбиватель у них получает движение от универсального привода через коническую пару и планетарный редуктор.

Правила эксплуатации взбивальных машин.

При работе на взбивальных машинах необходимо прочно закрепить их на соответствующих приводах. После закрепления взбивателя бак присоединяют к кронштейну так, чтобы между взбивателем и дном бака оставался зазор не более 5мм.

Проверяют работу машины на холостом ходу, затем устанавливают необходимую скорость. Если взбивают легкоподвижные массы, ставят ручку на «Быстро», если замешивают крутое тесто, то - «Медленно». Загружают баки наУ2 или 2/3 их объема до включения привода.

В машинах МВУ-60 (100) бачок с продуктами, помещенный на тележку, закатывают на литое основание, при этом цапфы бачка располагаются выше кронштейна. На бачок устанавливают надставку с загрузочным лотком и нажимают на кнопку «Вниз», при этом кронштейн, двигаясь вверх, подхватывает бачок за цапфу и снимает его с тележки, а приводная головка с закрепленным на ней взбивателем опускается вниз. Когда взбиватель полностью погрузится в бачок, концевой выключатель отключает электродвигатель и включает тормоз. Тележку скатывают с основания, а бачок закрепляют зажимами.

Необходимую частоту вращения взбивателя устанавливают до включения его в работу поворотом рукоятки, так как в противном случае кулачки муфт быстро срабатываются. Если до окончания процесса взбивания необходимо перейти на другую частоту вращения, механизм или машину останавливают и, переключив рукоятку, включают их вновь.

В машине МВ - 35М изменение частоты вращения взбивателя производят на ходу. На шкалу регулятора частоты вращения взбивателя нанесены наименования полуфабрикатов. При совмещении стрелки регулятора с наименованием полуфабриката взбиватель будет вращаться с частотой,, которая обеспечит наилучшее качество взбиваемого продукта.

При приготовлении масс, в состав которых входит сливочное масло, его вначале взбивают в течении 5-7 минут на тихом ходу, а когда масло приобретает пластичную однородную консистенцию, машину переключают на быстрый ход. Остальные компоненты постепенно добавляют во взбиваемое масло и взбивают еще 10-15 минут до образования пышной однородной массы, хорошо сохраняющей форму.

При переключении скоростей в машине МВ-60 следует помнить, что установленный в ней концевой выключатель в момент переключенияотключает электродвигатель.

Во время работы не рекомендуется добавлять в бачок продукт, так как это может привести к травмированию рук, исключение составляют машины и механизмы, бачок которых снабжен надставкой с загрузочным лотком.

Для контроля готовности продукта в машинах МВУ -60 (100) тумблером включают лампу подсветки. Взбивание прекращают нажатием на кнопку «Стоп».

Запрещается снимать бачок и взбиватель до полной остановки машины или механизма.

В машинах МВУ-60 (100) освобождают зажимы бачка и подкатывают под него тележку. Затем нажимают на кнопку «Вверх». Бачок, опускаясь, опирается на тележку, и его цапфы выходят из зацепления с кронштейном;при крайнем верхнем положении приводной головки концевой выключатель отключает электродвигатель и включает тормоз. Не снимая взбивателя с вала, очищают с него налипшую массу в бачок. Бачок можно опорожнить непосредственно на машине. Для этого снимают надставку, а бачок осторожно поворачивают на цапфе, сливая взбитый продукт вподставленную емкость.

После окончания работы взбиватель и бачок снимают, промывают горячей водой и подсушивают, наружную поверхность машины протирают влажной тканью.

Хорошую работу взбивальных машин в значительной степени обуславливает своевременная и качественная смазка деталей. Смазку обновляют один раз в шесть месяцев. Подшипники валов смазывают солидолом из колпачковых масленок. Ежедневно перед началом работы крышку масленки поворачивают на пол-оборота.

Заключение

Взбивальные машины с успехом используются во многих областях пищевой промышленности. Они находят применение в общественном питании, где служат для замешивания теста или смешивания гарниров, таких как картофельное пюре. В производстве полуфабрикатов, а именно для замеса блинного теста при производстве блинчиков с начинками и без начинок.

Основное применение взбивальные машины находят в кондитерской и хлебопекарной промышленности, где служат для замешивания разных видов кондитерского теста, начинок для кондитерских изделий, глазурей, джемов, приготовления эмульсии при производстве печенья. Незаменимы взбивальные машины в производстве тортов, для замешивания бисквитного теста или песочного.

Разнообразные по объему и производительности, все машины имеют похожую конструкцию. Сменные месильные органы, поднимающаяся и опускающаяся дежа, месильные органы вращаются планетарно, благодаря чему многие называют их планетарные взбивальные машины. В зависимости от объема, дежи могут иметь колесики для перекатывания по полу или ручки для переноски руками.

Список используемой литературы

1. Аминов М.С. и др. Технологическое оборудование. Учебник для студентов ВУЗов. - М.: Колос, 1993.

2. Богданова М.А., Смирнова З.М., Богданов Г.А. Оборудование предприятий общественного питания,- М.:Экономика,1986.

3. Ботов М.И., Елхина В.Д., Голованов О.М. Тепловое и механическое оборудование предприятий общественного питания. - М: «ИРПО - Академия», 2002 .

4. Гуляев В.А„ Иваненко В.П., Исаев Н.И. и др. Оборудование предприятий торговли и общественного питания. Полный курс: Учебник для студентов ВУЗов. / Под редакцией проф. В.А.Гуляева/ -М.: ИНФРА, 2002.

5. Золин В.П. Технологическое оборудование предприятий общественного питания- М: «ИРПО - Академия», 2000 .

6. Улейский Н.Т, Улейская Р.И. Механическое и тепловое оборудование предприятий общественного питания - Ростов на Дону «Феникс», 2001.
