Курсовая работа: Транспортировка логистики
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Санкт-Петербургский государственный
инженерно-экономический университет»
Кафедра логистики и организации перевозок
Курсовая работа по дисциплине
транспортировка в логистике
Выполнил Маскаев Евгений Сергеевич _
(Фамилия И.О.)
студент 3 курса специальность Логистика и управление цепями поставок _
группа 2262 № зачетной книжки__________22023/06 ____________
Подпись __________________________________________________
Преподаватель Ксенофонтова Е.М. _
(Фамилия И.О.)
Должность доцент _
уч. степень, уч. Звание
Оценка_______________Дата ________________________________
Подпись__________________________________________________
Санкт-Петербург
2009
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ…………………………………………………………………………………..2
1. Нанести на оси координат OXY расположение пунктов транспортной сети………………………………………………………………………….3
2. Определить расстояния между пунктами транспортной сети…………..5
3. Решить задачи методом Фогеля, определение общего пробега, пробега с грузом и транспортную работу для маятниковых маршрутов………...6
4. Составление маршрутов движения транспортных средств методом Свира и «ветвей и границ»………………………………………………...8
5. Оценка интервалов времени прибытия и отправления транспортных средств для каждого пункта маршрутов………………………………...18
6. Выбор транспортных средств и определение затрат на транспортировку…………………………………………………………..31
7. Общие выводы…………………………………………………………….32
ВВЕДЕНИЕ
Целью выполнения курсовой работы является закрепление знаний, полученных при изучении дисциплины, и приобретение навыков решения задач по формированию маршрутов доставки груза при внутригородских перевозках на основе принципов «точно во время» и «от двери до двери», а так же в оценке времени доставки груза на основании статистических закономерностей и расчете основной статьи себестоимости – затрат на топливо.
Курсовая работа заключается в решение задач транспортной логистики с использованием экономико-математических методов на основе заданной мощности грузоотправителей и потребности грузополучателей.

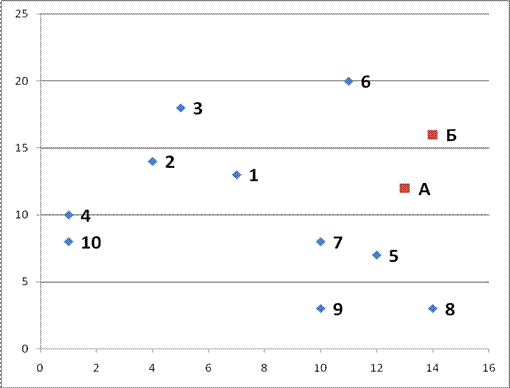

1. Нанести на оси координат OXY расположение пунктов транспортной сети
Таблица 1 «Координаты пунктов погрузки, км»
Х | У | |
А | 13 | 12 |
Б | 14 | 16 |
Таблица 2 «Координаты пунктов разгрузки, км»
Х | У | |
1 | 7 | 13 |
2 | 4 | 14 |
3 | 5 | 18 |
4 | 1 | 10 |
5 | 12 | 7 |
6 | 11 | 20 |
7 | 10 | 8 |
8 | 14 | 3 |
9 | 10 | 3 |
10 | 1 | 8 |
2. Определить расстояния между пунктами транспортной сети
Расстояние между двумя пунктами определяется по формуле, округляя получаемое значение до целого:
r 2 = (xi – xj )2 + (yi – yj )2
Пример:
А-1=√(13-7)2 +(12-13)2 =6
Аналогичным образом рассчитываем все остальные расстояния между пунктами загрузки и разгрузки, а также расстояния только между пунктами разгрузки.
Таблица 3 «Расстояния между пунктами погрузки и разгрузки»
А | Б | |
1 | 6 | 7 |
2 | 9 | 10 |
3 | 10 | 9 |
4 | 12 | 14 |
5 | 5 | 8 |
6 | 9 | 6 |
7 | 5 | 9 |
8 | 9 | 12 |
9 | 9 | 13 |
10 | 13 | 15 |
Таблица 4 «Расстояния между пунктами разгрузки»
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
1 | 0 | 3 | 6 | 7 | - | 7 | 6 | - | - | 8 |
2 | 3 | 0 | - | 5 | - | - | 8 | - | - | 7 |
3 | - | - | 0 | - | - | 5 | - | - | - | - |
4 | 7 | 5 | - | 0 | - | - | 9 | - | - | 2 |
5 | - | - | - | - | 0 | - | - | 4 | 4 | - |
6 | 7 | - | 5 | - | - | 0 | - | - | - | - |
7 | 6 | 8 | - | 9 | - | - | 0 | - | - | 9 |
8 | - | - | - | - | 4 | - | - | 0 | 4 | - |
9 | - | - | - | - | 4 | - | - | 4 | 0 | - |
10 | 8 | 7 | - | 2 | - | - | 9 | - | - | 0 |
3. Решить задачи методом Фогеля, определение общего пробега, пробега с грузом и транспортную работу для маятниковых маршрутов
Таблица 5 «Расстояния между пунктами транспортной сети»
Пункт погрузки | Пункт разгрузки | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
А | 6 | 9 | 10 | 12 | 5 | 9 | 5 | 9 | 9 | 13 |
Б | 7 | 10 | 9 | 14 | 8 | 6 | 9 | 12 | 13 | 15 |
Дополним предыдущую таблицу строкой и столбцом разности.
Таблица 6 «Исходная матрица для метода Фогеля»
Пункт погрузки | Расстояние до пункта разгрузки, км | Столбец разности | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
А | 6 | 9 | 10 | 12 | 5 | 9 | 5 | 9 | 9 | 13 | 0 |
Б | 7 | 10 | 9 | 14 | 8 | 6 | 9 | 12 | 13 | 15 | 1 |
Строка разностей | 1 | 1 | 1 | 2 | 3 | 3 | 4 | 3 | 4 | 2 |
Наибольшая разность получается в столбце №9 и наименьшее расстояние в нём равно 9. Исходя из этого, закрепляем девятый пункт разгрузки за пунктом погрузки А и удаляем столбец №9 из таблицы. Затем заново рассчитываем разности и далее по аналогии закрепляем каждый столбец за пунктом погрузки.
Таблица 7 «Оптимальное закрепление пунктов разгрузки за поставщиками»
Пункт погрузки |
Расстояние до пункта разгрузки, км | Ит ого | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
А | 6 | 9 | 12 | 5 | 5 | 9 | 9 | 13 | 23,5 | ||
Б | 9 | 6 | 6,03 | ||||||||
Объем груза, т | 4,24 | 2,30 | 4,40 | 0,74 | 4,79 | 1,63 | 3,82 | 1,63 | 4,52 | 1,46 | 29,53 |
Теперь определим общий пробег, пробег с грузом и транспортную работу:
=(6+9+6+12+5+6+5+9+9+13)=83 км
= =2*83=166 км
=6*4,24+9*2,30+9*4,40+12*0,74+5*4,79+6*1,63++5*3,82+9*1,63+9*4,52+13*1,46=221,78 ткм
4. Составление маршрутов движения транспортных средств методом Свира и «ветвей и границ»
Метод Свира позволяет оптимизировать доставку грузов. Основа этого метода состоит в том, что в одно транспортное средство загружается определенный объем груза и затем последовательно выгружается в пунктах разгрузки. В качестве транспортного средства будет выбран грузовой автомобиль Mercedez-Benz 2544 с грузоподъемностью в 20 т.
Маршрут А1.
Таблица 8 «Матрица кратчайших расстояний для маршрута от грузоотправителя А1»
Пункты маршрута | А | 5 | 8 | 9 |
А | 5 | 9 | 9 | |
5 | 5 | 4 | 4 | |
8 | 9 | 4 | 4 | |
9 | 9 | 4 | 4 |
Таблица 9 «Матрица кратчайших расстояний, приведенная по строкам»
Пункты маршрута | А | 5 | 8 | 9 | hi | |
А | 0 | 4 | 4 | 5 | ||
5 | 1 | 0 | 0 | 4 | ||
8 | 5 | 0 | 0 | 4 | ||
9 | 5 | 0 | 0 | 4 | ||
Итого: | 17 |
Таблица 10 «Матрица кратчайших расстояний, приведенная по столбцам»
Пункты маршрута | А | 5 | 8 | 9 | Итого: |
|
А | ∞ | 0 | 4 | 4 | ||
5 | 0 | ∞ | 0 | 0 | ||
8 | 4 | 0 | ∞ | 0 | ||
9 | 1 | 0 | 0 | ∞ | ||
hi | 1 | 0 | 0 | 0 | 1 |
=17+1=18
Таблица 11 «Расчет оценок для нулевых элементов»
Пункты маршрута | А | 5 | 8 | 9 |
А | ∞ | 0 4 |
4 |
4 |
5 | 0 4 |
∞ | 0 0 |
0 0 |
8 | 4 |
0 0 |
∞ | 0 0 |
9 | 4 |
0 0 |
0 0 |
∞ |
Так как в двух клетках наибольшие оценки одинаковы, выбираем любую. В данном случае – это клетка на пересечении строки А (k =А ) и столбца 5 (s = 5), вычеркиваем эту строку и столбец.
От начальной вершины "все решения" проводим ответвление вершин ks и с нижними границами:
ω(А – 5) = 18+2 =22
______
ω(А – 5) = 18+2 =22
Таблица 12 «Приведение матрицы усеченной на строку А и столбец 5»
Пункты маршрута | А | 8 | 9 | hi |
5 | ∞ | 0 | 0 | 0 |
8 | 0 | ∞ | 0 | 0 |
9 | 0 | 0 | 0 | 0 |
h j | 4 | 0 | 0 | - |
Таблица 13 «Определение оценок для усеченной матрицы»
Пункты маршрута | А | 8 | 9 |
5 | ∞ | 0 0 |
0 0 |
8 | 0 0 |
∞ | 0 0 |
9 | 0 0 |
0 0 |
∞ |
Выбираем ячейку 5-9.
Таблица 13 «Матрица 2 х 2 для метода «ветвей и границ»»
Пункты маршрута | А | 8 |
8 | 0 ∞ |
∞ |
9 | 0 0 |
0 ∞ |
Сделаем проверку. Просуммируем соответствующие расстояния между пунктами: 5+4+4+9=22.
Маршрут А2.
Таблица 14 «Матрица кратчайших расстояний для маршрута от грузоотправителя А2»
Пункты маршрута | А | 1 | 2 | 4 | 7 | 10 |
А | 6 | 9 | 12 | 5 | 13 | |
1 | 6 | 3 | 7 | 6 | 8 | |
2 | 9 | 3 | 5 | 8 | 7 | |
4 | 12 | 7 | 5 | 9 | 2 | |
7 | 5 | 6 | 8 | 9 | 9 | |
10 | 13 | 8 | 7 | 2 | 9 |
Таблица 15 «Матрица кратчайших расстояний, приведенная по строкам»
Пункты маршрута | А | 1 | 2 | 4 | 7 | 10 | hi |
А | 1 | 4 | 7 | 0 | 8 | 5 | |
1 | 3 | 0 | 4 | 3 | 5 | 3 | |
2 | 5 | 0 | 2 | 5 | 4 | 3 | |
4 | 10 | 5 | 3 | 7 | 0 | 2 | |
7 | 0 | 1 | 3 | 4 | 4 | 5 | |
10 | 11 | 6 | 5 | 0 | 7 | 2 | |
Итого: | 17 |
Таблица 16 «Матрица кратчайших расстояний, приведенная по столбцам»
Пункты маршрута | А | 1 | 2 | 4 | 7 | 10 | Итого: |
А | 1 | 4 | 7 | 0 | 8 | ||
1 | 3 | 0 | 4 | 3 | 5 | ||
2 | 6 | 0 | 2 | 5 | 4 | ||
4 | 10 | 5 | 3 | 7 | 0 | ||
7 | 0 | 1 | 3 | 4 | 4 | ||
10 | 11 | 6 | 5 | 0 | 7 | ||
h j | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
=17+0=17
Таблица 17 «Расчет оценок для нулевых элементов»
Пункты маршрута | А | 1 | 2 | 4 | 7 | 10 |
А | 1 |
4 | 7 | 0 6 |
8 | |
1 | 3 | 0 6 |
4 | 3 | 5 | |
2 | 6 | 0 3 |
2 | 5 | 4 | |
4 | 10 |
5 | 3 | 7 | 0 7 |
|
7 | 0 4 |
1 | 3 | 4 | 4 | |
10 | 11 |
6 | 5 | 0 7 |
7 |
От начальной вершины "все решения" проводим ответвление вершин ks и с нижними границами:
ω(4 – 10) = 23+7 =30
______
ω(4 – 10) = 23+7 =30
Таблица 18 «Приведение матрицы усеченной на строку 4 и столбец 10»
Пункты маршрута | А | 1 | 2 | 4 | 7 | hi |
А | 1 | 4 | 5 | 0 | 0 | |
1 | 3 | 0 | 2 | 3 | 0 | |
2 | 6 | 0 | 0 | 5 | 0 | |
7 | 0 | 1 | 3 | 2 | 0 | |
10 | 6 | 1 | 0 | 2 | 5 | |
h j | 0 | 0 | 0 | 2 | 0 | - |
Таблица 19 «Определение оценок для усеченной матрицы»
Пункты маршрута | А | 1 | 2 | 4 | 7 |
А | 1 | 4 | 5 | 0 3 |
|
1 | 3 | 0 2 |
2 | 3 | |
2 | 6 | 0 1 |
0 2 |
5 | |
7 | 0 4 |
1 | 3 | 2 | |
10 | 6 | 1 | 0 1 |
2 |
Таблица 20 «Определение оценок для усеченной матрицы»
Пункты маршрута | А | 1 | 2 | 4 |
1 | 0 5 |
0 2 |
2 | |
2 | 3 | 0 1 |
0 2 |
|
7 | 0 1 |
2 | 1 | |
10 | 6 | 1 | 0 1 |
Таблица 21 «Определение оценок для усеченной матрицы»»
Пункты маршрута | 1 | 2 | 4 |
2 | 3 | ∞ | 0 4 |
7 | 0 0 |
2 | 1 |
10 | 1 |
0 3 |
∞ |
Таблица 22 «Матрица 2 х 2 для метода «ветвей и границ»»
Пункты маршрута | 1 | 2 |
7 | 0 3 |
2 |
10 | 1 | 0 3 |
Сделаем проверку. Просуммируем соответствующие расстояния между пунктами: 6+3+5+2+9+5=30.
Маршрут Б
Таблица 23 «Матрица кратчайших расстояний для маршрута от грузоотправителя Б»
Пункты маршрута | Б | 3 | 6 |
Б | 9 | 6 | |
3 | 9 | 5 | |
6 | 6 | 5 |
Таблица 24 «Матрица кратчайших расстояний, приведенная по строкам»
Пункты маршрута | Б | 3 | 6 | hi |
Б | 3 | 0 | 6 | |
3 | 4 | 0 | 5 | |
6 | 1 | 0 | 5 | |
Итого: | 16 |
Таблица 25 «Матрица кратчайших расстояний, приведенная по столбцам»
Пункты маршрута | Б | 3 | 6 | Итого: |
|
Б | ∞ | 3 | 0 | ||
3 | 3 | ∞ | 0 | ||
6 | 0 | 0 | ∞ | ||
hi | 1 | 0 | 0 | 1 |
=16+1=17
Таблица 26 «Расчет оценок для нулевых элементов»
Пункты маршрута | Б | 3 | 6 |
Б | ∞ | 3 |
0 3 |
3 | 3 |
∞ | 0 3 |
6 | 0 3 |
0 3 |
∞ |
Выбираем ячейку Б-6. От начальной вершины "все решения" проводим ответвление вершин ks и с нижними границами:
ω(Б – 6) = 17+3 =20
______
ω(Б – 6) = 17+3 =20
Таблица 27 «Приведение матрицы усеченной на строку Б и столбец 6»
Пункты маршрута | Б | 3 | hi |
3 | 3 | ∞ | 0 |
6 | ∞ | 0 | 0 |
h j | 3 | 0 | - |
Таблица 28 «Определение оценок для усеченной матрицы»
Пункты маршрута | Б | 3 |
3 | 0 ∞ |
∞ |
6 | ∞ |
0 ∞ |
Сделаем проверку. Просуммируем соответствующие расстояния между пунктами: 6+5+9=20.
Пробег с грузом (L г ), общий пробег (L о ) и транспортная работа (Р ) для развозочных маршрутов определяются по следующим формулам:
где m – количество развозочных маршрутов;
t – количество пунктов на маршруте (пункт погрузки учитывается два раза);
– пробег между соседними пунктами маршрута, км;
- суммарный объем перевозок на m -ом маршруте, т;
qs – объем груза, выгружаемый в s -ом пункте, т.
Lг = 13+25+11=49 км
Lо = 22+30+20=72 км
РА1 = 5*10,94+4*6,15+4*1,63=85,82 ткм
РА2 =7*12,56+3*8,32+18*5,28+9*1,46=221ткм
РБ =6*6,03+5*4,40=80,18 ткм
Р = РА1 + РА2 + РБ = 85,82+221+80,18=387 ткм
Сравним полученные данные и технико-эксплуатационные показатели по маятниковым маршрутам.
Таблица 29 «Сравнение технико-эксплутационных показателей»
Показатель | Пробег с грузом, км | Общий пробег, км | Транспортная работа, ткм |
после решения транспортной задачи | 83 | 166 | 221,78 |
после решения задачи маршрутизации | 49 | 72 | 387 |
Вывод: за счет использования кольцевых маршрутов подвижной состав используется более эффективно. Снижается затраты на его использование. В то же время транспортная работа возрастает, так как транспортному средству приходится перевозить большой объем товара на первых этапах.
5. Оценка интервалов времени прибытия и отправления транспортных средств для каждого пункта маршрутов
Оценка времени доставки груза производиться по формулам:
для верхней границы для нижней границы
где - среднее значение доставки объема груза, ч;
Т н – время начала работы, ч (устанавливается студентом самостоятельно).
– среднее квадратическое отклонение времени доставки груза, ч;
– квантиль нормального распределения, соответствующий вероятности P (равен 1,5).
1) Определение интервалов времени прибытия и отправления на маршруте А1.
Таблица 30«Объем перевозок и расстояния между пунктами маршрута»
Пункты | А | 5 | 9 | 8 |
li ,i +1 | 5 | 4 | 4 | 9 |
Объем груза под погрузку (разгрузку), т | 10,94 | 4,79 | 4,52 | 1,63 |
Средние значения времени погрузки и разгрузки для одного автомобиля рассчитывается исходя из нормативов: 30 мин. на первую тону и по 15 мин. на каждую следующую полную или неполную тонну. Коэффициенты вариации составляют 0,6 для времени погрузки и 0,7 для времени разгрузки.
Время погрузки в пункте А:
t п А = 30 +10*15=180 мин
Среднеквадратическое отклонение времени погрузки в пункте А:
σt п А = 0,6*180=108 мин
Время движения t дв =5/17,9=0,28*60≈17 мин
В данном случае среднеквадратическое отклонение времени доставки зависит только от погрузки, поэтому:
σt сА = = σt п А =108 мин
Верхняя и нижняя границы интервала:
Тот в = Тн + Тс А + 1,5* σtсА =540+180+1,5*108=882 мин (15 ч 42 мин)
Тот н = Тн + Тс А - 1,5* σtсА =540+180-1,5*108=558 мин (9 ч 18 мин)
Автомобиль покинет пункт А после погрузки по среднему значению в 12:00.
- Прибытие в пункт 5
Время движения из пункта А в пункт 5:
t дв 5 =5/17,9=0,28*60≈17 мин
σt дв 5 =0,3*17=5 мин
Среднее время доставки груза в пункт 5:
____ __
Т с пр6 = Т с А + t дв 5 =720+17=737 мин (12 ч 17 мин)
Отклонение времени доставки груза в пункт 5:
σТс пр5 =√1082 +52 =108 мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр5 + 1,5* σТс пр5 =737+1,5*108=899 мин (14 ч 59 мин)
Тпр н = Тс пр5 - 1,5* σТс пр5 =737-1,5*108=575 мин (9 ч 35 мин)
- Отправление из пункта 5
Время разгрузки груза в пункте 5:
t р 5 =30+4*15=90 мин
σt р 5 =0,7*90=63 мин
Среднее время отправления из пункта 5:
___ ____
Т с от5 = Т с пр5 + t р 5 =737+90=827 мин (13 ч 47 мин)
Отклонение времени отправления из пункта 5:
σТс от5 =√1082 +52 +632 =125 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от5 + 1,5* σТс от5 =827+1,5*125=1014 мин (16 ч 54 мин)
Тот н = Тс от5 - 1,5* σТс от5 =827-1,5*125=640 мин (10 ч 40 мин)
- Прибытие в пункт 9
Время движения из пункта 5 в пункт 9:
t дв 9 = 4/17,9=0,22*60≈13 мин
σt дв 9 = 0,3*13=4 мин
Среднее время доставки груза в пункт 9:
____ __
Т с пр9 = Т с А + t дв 9 =827+13=840 мин (14 ч 00 мин)
Отклонение времени доставки груза в пункт 9:
σТс пр9 =√1082 +52 +632 +42 =125 мин
Верхняя и нижняя границы интервала:
Тпр в = Т с пр9 + 1,5* σТс пр9 =840+1,5*125=1027 мин (17 ч 7 мин)
Тпр н = Т с пр9 - 1,5* σТс пр9 =840-1,5*125=653 мин (10 ч 53 мин)
- Отправление из пункта 9
Время разгрузки груза в пункте 9:
t р 9 =30+4*15=90 мин
σt р 9 =0,7*90=63 мин
Среднее время отправления из пункта 9:
___ ____
Т с от9 = Т с пр9 + t р 9 =840+90=930 мин (15 ч 30 мин)
Отклонение времени отправления из пункта 9:
σТс от9 =√1082 +52 +632 +42 +632 =140 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от9 + 1,5* σТс от9 =930+1,5*140=1070 мин (17 ч 50 мин)
Тот н = Т с от9 - 1,5* σТс от9 =930-1,5*140=720 мин (12 ч 00 мин)
- Прибытие в пункт 8
Время движения из пункта 9 в пункт 8:
t дв 8 = 4/17,9=0,22*60≈13 мин
σt дв 8 = 0,3*13=4 мин
Среднее время доставки груза в пункт 8:
Т с пр8 = Т с 8 + t дв 8 =930+13=943 мин (15 ч 43 мин)
Отклонение времени доставки груза:
σТс пр8 =√1082 +52 +632 +42 +632 +42 =140 мин
Верхняя и нижняя границы интервала:
Тпр в = Т с пр8 + 1,5* σТс пр8 =943+1,5*140=1153 мин (19 ч 13 мин)
Тпр н = Т с пр8 - 1,5* σТс пр8 =943-1,5*140=733 мин (12 ч 13 мин)
- Отправление из пункта 8
Время разгрузки груза в пункте 8:
t р 8 =30+1*15=45 мин
σt р 8 =0,7*45=31,5 мин
Среднее время отправления из пункта 8:
___ ____
Т с от8 = Т с пр8 + t р 8 =943+45=988 мин (16 ч 28 мин)
Отклонение времени отправления из пункта 8:
σТс от 8 =√1082 +52 +632 +42 +632 +42 +31,52 =143 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от8 + 1,5* σТс от8 =988+1,5*143=1202 мин (17 ч 23 мин)
Тот н = Т с от8 - 1,5* σТс от8 =988-1,5*143=774 мин (12 ч 54 мин)
- Прибытие в пункт А
Время движения из пункта 8 в пункт А:
t дв А = 9/17,9=0,5*60≈30 мин
σt дв А = 0,3*30=9 мин
Среднее время прибытия в пункт А:
Т с прА = Т с А + t дв А =988+30=1018 мин (17 ч 58 мин)
Отклонение времени прибытия в пункт А:
σТс прА =√1082 +52 +632 +42 +632 +42 +31,52 +92 =144 мин
Верхняя и нижняя границы интервала:
Тпр в = Т с прА + 1,5* σТс прА =1018+1,5*144=1234 мин (20 ч 34 мин)
Тпр н = Т с прА - 1,5* σТс прА =1018-1,5*144=802 мин (13 ч 22 мин)
Таблица 31 «Оценка времени прибытия и отправления в пункты маршрута»
Пункт | Время прибытия | Время отправления | ||||
А | 9-00 | - | - | 12-00 | 15-42 | 9-18 |
5 | 12-17 | 14-59 | 9-35 | 13-47 | 16-54 | 10-40 |
9 | 14-00 | 17-07 | 10-53 | 15-30 | 17-50 | 12-00 |
8 | 15-43 | 19-13 | 12-13 | 16-28 | 17-23 | 12-54 |
А | 17-58 | 20-34 | 13-22 | - | - | - |
3) Определение интервалов времени прибытия и отправления на маршруте А2.
Таблица 32 «Объем перевозок и расстояния между пунктами маршрута»
Пункты | А | 1 | 2 | 4 | 7 | 10 |
li ,i +1 | 7 | 3 | 5 | 9 | 9 | 13 |
Объем груза под погрузку (разгрузку), т | 12,56 | 4,24 | 2,30 | 0,74 | 3,82 | 1,46 |
- Отправление из пункта А
Время погрузки в пункте А:
t п А = 30 +12*15=210 мин
Среднеквадратическое отклонение времени погрузки:
σt п А = 0,6*210=126 мин
Время движения t дв =7/17,9=0,39*60≈23 мин
В данном случае среднеквадратическое отклонение времени доставки зависит только от погрузки, поэтому:
σt сА = = σt п А =126 мин
Верхняя и нижняя границы интервала:
Тот в = Тн + Тс А + 1,5* σtсА =480+210+1,5*126=879 мин (14 ч 39 мин)
Тот н = Тн + Т с А - 1,5* σt сА =480+210-1,5*126=501 мин (8 ч 21 мин)
Автомобиль покинет пункт А после погрузки по среднему значению в 11:30.
- Прибытие в пункт 1
Время движения из пункта А в пункт 1:
t дв 1 =7/17,9=0,39*60≈23 мин
σt дв 1 =0,3*23=7 мин
Среднее время доставки груза в пункт 1:
____ __
Т с пр1 = Т с А + t дв 1 =690+23=713 мин (11 ч 53 мин)
Отклонение времени доставки груза в пункт 1:
σТс пр1 =√1262 +72 =126 мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр1 + 1,5* σТс пр1 =713+1,5*126=902 мин (15 ч 2 мин)
Тпр н = Т с пр1 - 1,5* σТс пр1 =713-1,5*126=524 мин (8 ч 44 мин)
- Отправление из пункта 1
Время разгрузки груза в пункте 1:
t р 1 =30+4*15=90 мин
σt р 1 =0,7*90=63 мин
Среднее время отправления из пункта 1:
___ ____
Т с от1 = Т с пр1 + t р 1 =713+90=803 мин (13 ч 23 мин)
Отклонение времени отправления из пункта 1:
σТс от1 =√1262 +72 +632 =141 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от1 + 1,5* σТс от1 =803+1,5*141=1014 мин (16 ч 54 мин)
Тот н = Т с от1 - 1,5* σТс от1 =803-1,5*141=592 мин (9 ч 52 мин)
- Прибытие в пункт 2
Время движения из пункта 1 в пункт 2:
t дв 2 =3/17,9=0,16*60≈10 мин
σt дв 2 =0,3*10=3 мин
Среднее время доставки груза в пункт 2:
Т с пр2 = Т с 1 + t дв 2 =803+10=823 мин (13 ч 43 мин)
Отклонение времени доставки груза в пункт 2:
σТс пр2 =√1262 +72 +632 +32 =141 мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр2 + 1,5* σТс пр2 =823+1,5*141=1034 мин (17 ч 14 мин)
Тпр н = Т с пр2 - 1,5* σТс пр2 =823-1,5*141=612 мин (10 ч 12 мин)
- Отправление из пункта 2
Время разгрузки груза в пункте 2:
t р 2 =30+2*15=60 мин
σt р 2 =0,7*60=42 мин
Среднее время отправления из пункта 2:
___ ____
Т с от2 = Т с пр2 + t р 2 =823+60=883 мин (14 ч 43 мин)
Отклонение времени отправления из пункта 2:
σТс от2 =√1262 +72 +632 +32 +422 =147 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от2 + 1,5* σТс от2 =883+1,5*147=1103 мин (18 ч 23 мин)
Тот н = Тс от2 - 1,5* σТс от2 =883-1,5*147=663 мин (11 ч 3 мин)
- Прибытие в пункт 4
Время движения из пункта 2 в пункт 4:
t дв 4 = 5/17,9=0,28*60≈17 мин
σt дв 4 =0,3*17=5 мин
Среднее время доставки груза в пункт 4:
____ __
Т с пр4 = Т с 2 + t дв 4 =883+17=900 мин (15 ч 00 мин)
Отклонение времени доставки груза в пункт 4:
σТс пр4 =√1262 +72 +632 +32 +422 +52 =147мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр4 + 1,5* σТс пр4 =900+1,5*147=1120 мин (18 ч 40 мин)
Тпр н = Тс пр4 - 1,5* σТс пр4 =900-1,5*147=680 мин (11 ч 20 мин)
- Отправление из пункта 4
Время разгрузки груза в пункте 4:
t р 4 =30мин
σt р 4 =0,7*30=21 мин
Среднее время отправления из пункта 4:
___ ____
Т с от2 = Т с пр4 + t р 4 =900+30=930 мин (15 ч 30 мин)
Отклонение времени отправления из пункта 4:
σТс от4 =√1262 +72 +632 +32 +422 +52 +212 =148мин
Верхняя и нижняя границы интервала:
Тот в = Тс от4 + 1,5* σТс от4 =930+1,5*148=1152 мин (19 ч 12 мин)
Тот н = Тс от4 - 1,5* σТс от4 =930-1,5*148=708 мин (11 ч 48 мин)
- Прибытие в пункт 7
Время движения из пункта 4 в пункт 7:
t дв 7 = 9/17,9=0,5*60≈30 мин
σt дв 7 =0,3*30=9мин
Среднее время доставки груза в пункт 7:
____ __
Т с пр7 = Т с 4 + t дв 7 =930+30=960 мин (16 ч 00 мин)
Отклонение времени доставки груза в пункт 7:
σТс пр 7 =√1262 +72 +632 +32 +422 +52 +212 +92 =149мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр7 + 1,5* σТс пр7 =960+1,5*149=1183 мин (19 ч 43 мин)
Тпр н = Тс пр7 - 1,5* σТс пр7 =960-1,5*149=737 мин (12 ч 17 мин)
- Отправление из пункта 7
Время разгрузки груза в пункте 7:
t р 7 =30+3*15=75мин
σt р 7 =0,7*75=52 мин
Среднее время отправления из пункта 7:
___ ____
Т с от7 = Т с пр7 + t р 7 =960+75=1035 мин (17 ч 15 мин)
Отклонение времени отправления из пункта 7:
σТс от 7 =√1262 +72 +632 +32 +422 +52 +212 +92 +522 =157мин
Верхняя и нижняя границы интервала:
Тот в = Тс от7 + 1,5* σТс от7 =1035+1,5*157=1270 мин (21 ч 10 мин)
Тот н = Тс от7 - 1,5* σТс от7 =1035-1,5*157=800 мин (13 ч 20 мин)
- Прибытие в пункт 10
Время движения из пункта 7 в пункт 10:
t дв 10 = 9/17,9=0,5*60≈30 мин
σt дв 10 =0,3*30=9 мин
Среднее время доставки груза в пункт 10:
____ __
Т с пр10 = Т с 7 + t дв 10 =1035+30=1065 мин (17 ч 45 мин)
Отклонение времени доставки груза в пункт 10:
σТс пр 10 =√1262 +72 +632 +32 +422 +52 +212 +92 +522 +92 =158мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр10 + 1,5* σТс пр10 =1065+1,5*158=1302 мин (21 ч 42 мин)
Тпр н = Тс пр10 - 1,5* σТс пр10 =1065-1,5*158=828 мин (13 ч 48 мин)
- Отправление из пункта 10
Время разгрузки груза в пункте 10:
t р 10 =30+1*15=45 мин
σt р 10 =0,7*45=31,5 мин
Среднее время отправления из пункта 10:
___ ____
Т с от10 = Т с пр10 + t р 10 =1065+75=1140мин (19 ч 00 мин)
Отклонение времени отправления из пункта 10:
σТс от 10 =√1262 +72 +632 +32 +422 +52 +212 +92 +522 +92 +31,52 =161мин
Верхняя и нижняя границы интервала:
Тот в = Тс от10 + 1,5* σТс от10 =1140+1,5*161=1381 мин (23 ч 01 мин)
Тот н = Тс от10 - 1,5* σТс от10 =1140-1,5*161=899 мин (14 ч 59 мин)
- Прибытие в пункт А
Время движения из пункта 10 в пункт А:
t дв А = 13/17,9=0,5*60≈43 мин
σt дв А = 0,3*43=13 мин
Среднее время прибытия в пункт А:
____ __
Т с прА = Т с 10 + t дв А =1140+43=1183 мин (19 ч 23 мин)
Отклонение времени прибытия в пункт А:
σТс прБ =√1262 +72 +632 +32 +422 +52 +212 +92 +522 +92 +31,52 +132 =161 мин
Верхняя и нижняя границы интервала:
Тпр в = Т с прА + 1,5* σТс прА =1183+1,5*161=1424 мин (23 ч 44 мин)
Тпр н = Тс прА - 1,5* σТс прА =1183-1,5*161=942 мин (15 ч 42 мин)
Таблица 33 «Оценка времени прибытия и отправления в пункты маршрута»
Пункт | Время прибытия | Время отправления | ||||
А | 8-00 | - | - | 11-30 | 14-39 | 8-21 |
1 | 11-53 | 15-02 | 8-44 | 13-23 | 16-54 | 9-52 |
2 | 13-43 | 17-14 | 10-12 | 14-43 | 18-23 | 11-03 |
4 | 15-00 | 18-40 | 11-20 | 15-30 | 19-12 | 11-48 |
7 | 16-00 | 19-43 | 12-17 | 17-15 | 21-10 | 13-20 |
10 | 17-45 | 21-42 | 13-48 | 19-00 | 23-01 | 14-59 |
А | 19-23 | 23-44 | 15-42 | - | - | - |
3) Определение интервалов времени прибытия и отправления на маршруте Б.
Таблица 34 «Объем перевозок и расстояния между пунктами маршрута»
Пункты | Б | 6 | 3 |
li ,i +1 | 6 | 5 | 9 |
Объем груза под погрузку (разгрузку), т | 6,03 | 1,63 | 4,40 |
- Отправление из пункта Б
Время погрузки в пункте Б:
t п Б = 30 +6*15=120 мин
Среднеквадратическое отклонение времени погрузки:
σt п Б = 0,6*120=72 мин
Время движения t дв =6/17,9=0,33*60≈20 мин
В данном случае среднеквадратическое отклонение времени доставки зависит только от погрузки, поэтому:
σt сБ = = σt п Б =72 мин
Верхняя и нижняя границы интервала:
Тот в = Тн + Тс Б + 1,5* σtсБ =600+120+1,5*72=828 мин (13 ч 48 мин)
Тот н = Тн + Т с Б - 1,5* σt сБ =600+120-1,5*72=612 мин (10 ч 12 мин)
Автомобиль покинет пункт Б после погрузки по среднему значению в 12:00.
- Прибытие в пункт 6
Время движения из пункта Б в пункт 6:
t дв 6 =6/17,9=0,33*60≈20 мин
σt дв 6 =0,3*20=6 мин
Среднее время доставки груза в пункт 6:
____ __
Т с пр6 = Т с Б + t дв 6 =720+20=740 мин (12 ч 20 мин)
Отклонение времени доставки груза в пункт 6:
σТс пр6 =√722 +62 =72 мин
Верхняя и нижняя границы интервала:
Тпр в = Тс пр6 + 1,5* σТс пр6 =740+1,5*72=848 мин (14 ч 8 мин)
Тпр н = Тс пр6 - 1,5* σТс пр6 =740-1,5*72=632 мин (10 ч 32 мин)
- Отправление из пункта 6
Время разгрузки груза в пункте 6:
t р 6 =30+1*15=45 мин
σt р 6 =0,7*45=31,5 мин
Среднее время отправления из пункта 6:
___ ____
Т с от6 = Т с пр6 + t р 6 =740+45=785 мин (13 ч 5 мин)
Отклонение времени отправления из пункта 6:
σТс от6 =√722 +62 +31,52 =79 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от6 + 1,5* σТс от6 =785+1,5*79=903 мин (15 ч 20 мин)
Тот н = Тс от6 - 1,5* σТс от6 =785-1,5*79=666 мин (11 ч 6 мин)
- Прибытие в пункт 3
Время движения из пункта 6 в пункт 3:
t дв 3 = 5/17,9=0,28*60≈17 мин
σt дв 3 = 0,3*17=5 мин
Среднее время доставки груза в пункт 3:
____ __
Т с пр3 = Т с 6 + t дв 3 =720+17=802 мин (13 ч 22 мин)
Отклонение времени доставки груза в пункт 3:
σТс пр3 =√722 +62 +31,52 +52 =79 мин
Верхняя и нижняя границы интервала:
Тпр в = Т с пр3 + 1,5* σТс пр3 =802+1,5*79=920 мин (15 ч 20 мин)
Тпр н = Тс пр3 - 1,5* σТс пр3 =802-1,5*79=684 мин (11 ч 24 мин)
- Отправление из пункта 3
Время разгрузки груза в пункте 3:
t р 3 =30+4*15=90 мин
σt р 3 =0,7*90=63 мин
Среднее время отправления из пункта 3:
Т с от3 = Т с пр3 + t р 3 =740+45=785 мин (13 ч 5 мин)
Отклонение времени отправления из пункта 3:
σТс от3 =√722 +62 +31,52 +52 +632 =101 мин
Верхняя и нижняя границы интервала:
Тот в = Тс от3 + 1,5* σТс от3 =892+1,5*101=1043 мин (17 ч 23 мин)
Тот н = Т с от3 - 1,5* σТс от3 =892-1,5*101=741 мин (12 ч 21 мин)
- Прибытие в пункт Б
Время движения из пункта 3 в пункт Б:
t дв Б = 9/17,9=0,5*60≈30 мин
σt дв Б = 0,3*30=9 мин
Среднее время прибытия в пункт Б:
____ __
Т с прБ = Т с Б + t дв Б =892+30=922 мин (15 ч 22 мин)
Отклонение времени прибытия в пункт Б:
σТс прБ =√722 +62 +31,52 +52 +632 +92 =101 мин
Верхняя и нижняя границы интервала:
Тпр в = Т с прБ + 1,5* σТс прБ =922+1,5*101=1023 мин (17 ч 3 мин)
Тпр н = Т с прБ - 1,5* σТс прБ =922-1,5*101=771 мин (12 ч 51 мин)
Таблица 35 «Оценка времени прибытия и отправления в пункты маршрута»
Пункт | Время прибытия | Время отправления | ||||
Б | 9-00 | - | - | 12-00 | 13-48 | 10-12 |
6 | 12-20 | 14-08 | 10-32 | 13-05 | 15-03 | 11-06 |
3 | 13-22 | 15-20 | 11-24 | 14-52 | 17-23 | 12-21 |
Б | 15-22 | 17-03 | 12-51 | - | - | - |
Вывод: при планировании маршрутов следует уделять внимание альтернативным вариантам, так как транспортное средство может задержаться в пути и для всегда нужно иметь запасной план.
6.Выбор транспортных средств и определение затрат на транспортировку
Для работы на маршрутах применяется грузовой автомобиль Mercedes-Benz 2544.
Таблица 36 «Технические эксплуатационные показатели автомобиля Mercedes-Benz 2544»
Собственная масса | 10650кг |
Мощность | 324л.с. |
Ёмкость топливных баков | 1430л |
Расход топлива на 100км | 28л |
Экологическая норма | Евро 4 |
Грузоподъёмность | 20000 кг |
Затраты на топливо для грузовых автомобилей рассчитываются по следующей формуле:
Q н = 0,01 * (H san * L о + Hw * P ) * (1 + 0,01 * D ).
Поправочный коэффициент примем равным 35% за счет работы в городах с населением свыше 3 млн. человек и работы, требующей частых технологических остановок, связанных с погрузкой и разгрузкой.
Рассчитаем нормативный расход топлива для автомобиля Mercedes-Benz 2544 на маршрутах А1, А2 и Б:
Q н = 0,01 * (H san * L о + Hw * P ) * (1 + 0,01 * D ) = 0,01 * (37*72+
+ 2*387)*(1 + 0,01*35) = 0,01*3438*1,35 = 46,4 л
Так как на маршруте работают три автомобиля, нам потребуется 46,4*3=139,2 л
7.Общие выводы
Сопоставив данные из таблицы можно сделать вывод, что использование кольцевых маршрутов оправдано.
Таблица 37 «Сравнение технико-эксплутационных показателей»
Показатель | Пробег с грузом, км | Общий пробег, км | Транспортная работа, ткм |
после решения транспортной задачи | 83 | 166 | 221,78 |
после решения задачи маршрутизации | 49 | 72 | 387 |
На кольцевых маршрутахтребуется транспортное средство с большей грузоподъемностью, также возрастает транспортная работа, но при этом сокращаются затраты.
Концепция «точно во время» может быть применена, так как позволит сократить время простоев и другие возможные издержки. Однако, в этом случае необходимо следить за временем работы каждого пункта, а также иметь в запасе альтернативные маршруты движения и вести постоянный мониторинг ситуации на дорогах.
