Курсовая работа: Расчет показателей надежности простейшей системы электроснабжения вероятностными методами
ФЕДЕРАЛЬНОЕ АГЕНСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ
Кафедра : «Электроснабжение железнодорожного транспорта»
Дисциплина : «Основы теории надёжности»
Курсовая работа
« Расчет показателей надежности простейшей системы электроснабжения вероятностными методами»
Выполнил:
студент группы ЭНС-04-2
Иванов А. К.
Проверил:
канд. техн. наук, доцент
Герасимов Л. Н.
Иркутск 2008
Термины и определения, используемые в теории надежности, регламентированы ГОСТ 27.002-89 «Надежность в технике. Термины и определения».
Надежность – свойство объекта выполнять заданные функции, сохраняя во времени и в заданных пределах значения всех эксплуатационных параметров.
Надежность объекта характеризуется следующими основными состояниями и событиями :
· Исправность – состояние объекта, при котором он соответствует всем требованиям, установленным нормативно-технической документацией.
· Работоспособность – состояние объекта, при котором он способен выполнять заданные функции, сохраняя значения основных параметров, установленных НТД.
· Предельное состояние – состояние объекта, при котором его применение (использование) по назначению недопустимо или нецелесообразно.
· Повреждение - событие, заключающееся в нарушении исправного состояния объекта при сохранении его работоспособного состояния.
· Отказ – событие, заключающееся в нарушении работоспособного состояния объекта.
· Критерий отказа – отличительный признак или совокупность признаков, согласно которым устанавливается факт возникновения отказа.
Для некоторых объектов предельное состояние является последним в его функционировании, т.е. объект снимается с эксплуатации, для других – определенной фазой в эксплуатационном графике, требующей проведения ремонтно-восстановительных работ. В связи с этим объекты могут быть разделены на два класса:
· невосстанавливаемые , для которых работоспособность в случае возникновения отказа не подлежит восстановлению, или по каким-либо причинам нецелесообразна;
· восстанавливаемые , работоспособность которых может быть восстановлена, в том числе и путем замены элементов.
К числу невосстанавливаемых объектов можно отнести, например, электронные и электротехнические детали (диоды, сопротивления, конденсаторы, изоляторы и другие элементы конструкций). Объекты, состоящие из многих элементов, например, трансформатор, выключатель, электронная аппаратура, являются восстанавливаемыми, поскольку их отказы связаны с повреждениями одного или нескольких элементов, которые могут быть отремонтированы или заменены. В ряде случаев один и тот же объект в зависимости от особенностей, этапов эксплуатации или назначения может считаться восстанавливаемым или невосстанавливаемым.
Введенная классификация играет важную роль при выборе моделей и методов анализа надежности.
Надежность является комплексным свойством, включающим в себя, в зависимости от назначения объекта или условий его эксплуатации, ряд
Составляющих (единичных) свойств, в соответствии с ГОСТ 27.002-89:
· безотказность;
· долговечность;
· ремонтопригодность;
· сохраняемость.
Безотказность – свойство объекта непрерывно сохранять работоспособность в течение некоторой наработки или в течение некоторого времени.
Долговечность – свойство объекта сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонтов.
Ремонтопригодность – свойство объекта, заключающееся в его приспособленности к предупреждению и обнаружению причин возникновения отказов, поддержанию и восстановлению работоспособности путем проведения ремонтов и технического обслуживания.
Сохраняемость – свойство объекта непрерывно сохранять требуемые эксплуатационные показатели в течение (и после) срока хранения и транспортирования.
В зависимости от объекта надежность может определяться всеми перечисленными свойствами или частью их.
Наработка – продолжительность или объем работы объекта, измеряемая в любых неубывающих величинах (единица времени, число циклов нагружения, километры пробега и т. п.).
Показатель надежности количественно характеризует, в какой степени данному объекту присущи определенные свойства, обусловливающие надежность.
Задание на расчёт

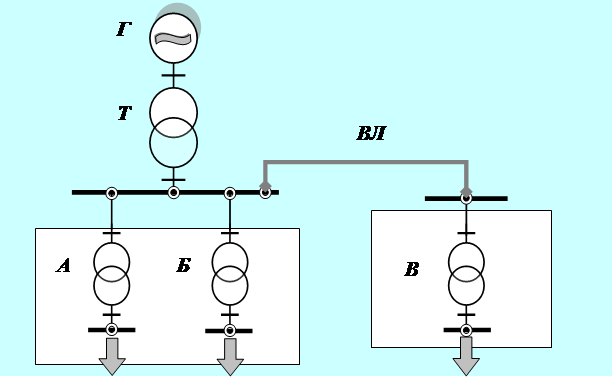

Система электроснабжения, представленная на рис.1, включает в себя два энергорайона, питающихся от одного источника Г. Второй энергорайон получает питание по воздушной ЛЭП.
|
|
||||
|
Первый энергорайон подключен через две подстанции А и Б , соединенные параллельно по низкой стороне. Каждая подстанций способна обеспечить питание данного энергорайона, поэтому нарушение электроснабжения наступает только при одновременном обесточивании подстанций А и Б .
Второй район имеет одну подстанцию В и отключается при всех отказах, ведущих к обесточиванию этой подстанции.
Требуется найти аналитическим методом и методом статистических испытаний (методом Монте-Карло)
· вероятность безотказной работы (показатель безотказности) системы, зная вероятности безотказной работы отдельных ее элементов
· абсолютную и относительную погрешности оценки искомого показателя надежности статистическим методом при разном числе испытаний.
Исходные данные
По результатам испытаний, или обработки статистики, получены вероятности
РГ = 0.95; РТ = 0.985; РВЛ = 0.89;
Так же определены вероятности безотказной работы трансформаторов подстанций
РА = РБ = РВ = 0.96.
Расчёт надёжности
Безотказная работа рассматриваемой части системы электроснабжения будет тогда, когда в соответствии с принятыми условиями в работоспособном состоянии находятся
· все подстанции А и Б и В ,
· одна из подстанций А или Б , и подстанция В .
Одновременное обесточивание подстанций А и Б, или обесточивание подстанции В , так же как и одновременное обесточивание всех трех подстанций является отказом системы .
Для решения задачи требуется знать вероятности обесточивания подстанций. Подстанции обесточиваются, если повреждается (выходит из работы) хотя бы один из элементов системы в цепи, соединяющей соответствующую подстанцию (А и Б, или В ) с источником генерируемой мощности, а также при отказе самого источника Г , или устройств подстанции.
Вероятности обесточивания подстанций могут быть вычислены по данным о надежности элементов цепи соединения, либо могут быть получены в результате обработки статистики (опытных данных) о функционировании подстанций в прошлом. Так, если за K лет собрана статистика о числе случаев обесточивания nj каждой j - ой подстанции и длительностях пребывания τ i их в таком состоянии при i - ом обесточивании (i = 1.. nj ), то можно определить среднее время пребывания подстанций в обесточенном состоянии - τ oi по формуле
τ oi = , {час\год} (1)
Соответственно, среднее время пребывания подстанций в работоспособном состоянии T 0 j определиться по формуле
T 0 j = T год - τ oi , (2)
где T 0 j - календарное число часов в расчетном периоде – в данном случае, это один расчетный год, равный 8760 час.
Параметры T 0 j и τ oi можно использовать для определения других показателей надежности подстанции. Так, вероятность безотказной работы подстанции вычисляется по формуле
Pj = T 0 j / T год , , здесь j = {Г, Т, А, Б, ВЛ, В} (3)
Определив по заданной статистике значения Pj , , рассчитаем функцию надежности системы в целом, которая, как показатель безотказности, соответствует вероятности ее безотказной работы.
Аналитический метод
Из большого числа применяющихся аналитических методов воспользуемся вероятностными, основанными на теоремах сложения и умножения для групп совместных и несовместных событий. В соответствии с этими теоремами, на первом этапе решения данной задачи определяются вероятности бесперебойного электроснабжения каждой из подстанций по вероятностям безотказной работы элементов, образующих последовательные цепочки связей подстанции с источником питания Г . Допустим, что по результатам испытаний, или обработки статистики, получены эти вероятности.
По вероятностям безотказной работы элементов из исходных данных найдём вероятности работоспособного состояния Vj для каждой из подстанций по формулам:
V А |
= |
РГ . РТ . РА |
= |
0.95 . 0.985 . 0.96. |
= |
0.898 |
V Б |
= |
РГ . РТ . РБ |
= |
0.95 . 0.985 . 0.96. |
= |
0.898 |
V В |
= |
РГ . РТ . РВ . РВЛ |
= |
0.95 . 0.985 . 0.96 . 0.89 |
= |
0.800 |
Полученные результаты показывают, что вероятность работоспособного состояния для подстанции В ниже, чем для А или Б , так как в цепочке связи от Г к В имеется дополнительный элемент - ВЛ , - надежность которого отражается на состоянии подстанции В . Подстанции А и Б находятся в одинаковых условиях , поэтому V А = V Б .

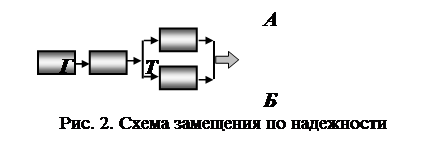

По полученным значениям V А, V Б, V В вычисляются вероятности безотказного электроснабжения энергорайонов - V №1 и V №2 . Для энергорайона №1 схема замещения по надежности показана на рис. 2.
|
Для данной схемы вероятность V №1 определиться как:
V №1 = РГ . РТ . (1-(1- РА )(1- РБ )) = 0.95 . 0.985 . (1-(1- 0.96)(1- 0.96)) = 0 .934.
Для энергорайона №2 схема замещения по надежности линейна, поэтому
V №2 = V В = 0.8.
Вероятность безотказной работы системы в целом определиться в соответствии с теоремой умножения для совместных событий
Vsys = V №1 . V №2 = 0.934 ·· 0.8 = 0.7472.
Метод статистических испытаний
Для решения данной задачи методом Монте-Карло предполагается использовать датчик случайных чисел v с равномерным распределением в интервале [0..1]. Эти числа сравниваются со значениями V А , V Б, V В . Сформулируем решающее правило :
если значение случайного числа v не больше вероятности работоспособного состояния каждой из подстанций
v ≤ Vj , , j { А, Б, В }, (4)
то соответствующая подстанция находится в рабочем состоянии, иначе – в обесточенном состоянии.
На этом принципе строятся «испытания» по оценке состояний системы. Если в результате разыгрывания «состояний подстанций» отказов в электроснабжении не будет, то испытание признается положительным, в противном случае – отрицательным. Вероятность безотказной работы системы Usys в этом методе определяется по формуле:
Usys = N + / N = 1 - N - / N , (5)
где N – общее число испытаний, N + - число положительных, N - - число отрицательных испытаний, N = N + + N - .
Результат каждого испытания удобно представить значением двоичной (бинарной) переменной bj , принимающей значение 1, если выполнен критерий (4) и 0 в ином случае:
если v ≤ Vj то bj = 1 иначе bj = 0.
Из рис. 1 и выражений (4) и (5) следует:
bsys = ( bA + b Б )· b В , (6)
где bsys – состояние системы.
Тогда, после N испытаний, значение N + можно определить как
N +
В таблице №1 показана реализация данной методики (подготовлена в Excel) и приведены результаты разыгрывания случайных состояний системы методом Монте-Карло при числе испытаний N = 10.
По данным из таблицы №1 получаем статистическую оценку вероятности работоспособного состояния системы: число значений bsys = 0 равно трем, то есть
N - = 3, N + = 7, Usys = 7/10 = 0.7.
Абсолютная погрешность этого результата по сравнению с аналитическим методом равна
= | Usys - Vsys | = 0.7- 0.7472 = 0.0472. (7)
Относительная погрешность
= ( / Vsys ) 100% = 0.0472/0.7472 = 6.3%. (8)
В соответствии с заданием, увеличим число испытаний вдвое. Для этого достаточно модифицировать данные в Excel – таблице, снова подсчитать число значений bsys = 0 и, сложив с прежним, получим (показан фрагмент таблицы)
N - = 3+2, N + = 20 – 5 = 15, Usys = 15/20 = 0.75.
Абсолютная погрешность этого результата по сравнению с аналитическим методом равна
= | Usys - Vsys | = 0.75 - 0.7472 = 0.0028.
Относительная погрешность
= (/ Vsys ) 100% = 0.0028/0.7472 = 0.4%.
Дополнительные замечания о методе Монте-Карло
1. Известно, что точность оценки искомых характеристик тем выше, чем больше число испытаний. Для того чтобы выбрать величину N для конкретных испытаний, задаются вероятностью (доверительной) получения правильного решения, обычно принимаемого равной 0.997 , что соответствует диапазону ± 3σ для нормального распределения, где σ = √D - с.к.о. исследуемой случайной величины. Тогда необходимое число испытаний определится из формулы
δ' = |
(9) |
где δ' – заданная погрешность определения искомой величины.
Для получения более точного результата число испытаний согласно (9), должно быть равно
N = (0.675· σ / δ' )2
Допустим, мы хотим иметь погрешность на уровне 0.001 (0.1%), т.е. быть уверенными что при решении данной задачи методом статистического моделирования значение Usys будет находится в диапазоне
0.7472 . ( 1 ± 0.001) = [0.7464, 0.7479] .
Исходя из правила «три сигма», зададим величину σ как крайний возможный случай:
σ = ( 1- Vsys ) / 3 = (1-0.7472)/3 = 0.084 .
Тогда требуемое число испытаний будет равно
N = (0.675·0.084/0.001) = 3215.
2. В приведенных выше расчетах принята упрощенная модель статистических испытаний с использованием расчетных вероятностей безотказной работы подстанций, а не отдельных элементов системы, с целью сокращения размерности задачи. Не учитывались также вероятности одновременного отказа нескольких элементов, что необходимо для получения правдоподобных результатов.
3. Датчик случайных чисел с равномерным распределением используется при отсутствии каких-либо сведений о фактическом законе распределения. Достоинство равномерного распределения – простота применения, так как нет необходимости в определении его параметров. Но оценки, полученные в численных экспериментах, оказываются «пессимистическими», если реальный закон существенно отличается от равномерного. Кроме того, датчики случайных чисел с равномерным распределением плохо «работают» при очень малых или очень больших значениях вероятности. Поэтому при выборе модели статистических испытаний большое внимание уделяется обоснованию использования того или иного закона распределения.
Таблица 1
Анализ надежности методом Монте-Карло
Блок |
ВБР |
V |
b |
Блок |
ВБР |
V |
b |
А |
0,898 |
0,144601 |
1 |
А |
0,898 |
0,722673 |
1 |
Б |
0,898 |
0,338975 |
1 |
Б |
0,898 |
0,580761 |
1 |
В |
0,8 |
0,285878 |
1 |
В |
0,8 |
0,862889 |
0 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
1 |
SYS=(А+Б)*В |
0 |
||||
А |
0,898 |
0,284892 |
1 |
А |
0,898 |
0,531509 |
1 |
Б |
0,898 |
0,133744 |
1 |
Б |
0,898 |
0,157723 |
1 |
В |
0,8 |
0,710715 |
1 |
В |
0,8 |
0,206039 |
1 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
1 |
SYS=(А+Б)*В |
1 |
||||
А |
0,898 |
0,621382 |
1 |
А |
0,898 |
0,344317 |
1 |
Б |
0,898 |
0,803256 |
1 |
Б |
0,898 |
0,752622 |
1 |
В |
0,8 |
0,99176 |
0 |
В |
0,8 |
0,714726 |
1 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
0 |
SYS=(А+Б)*В |
1 |
||||
А |
0,898 |
0,189668 |
1 |
А |
0,898 |
0,043997 |
1 |
Б |
0,898 |
0,943037 |
1 |
Б |
0,898 |
0,305982 |
1 |
В |
0,8 |
0,774708 |
1 |
В |
0,8 |
0,26292 |
1 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
1 |
SYS=(А+Б)*В |
1 |
||||
А |
0,898 |
0,647489 |
1 |
А |
0,898 |
0,523631 |
1 |
Б |
0,898 |
0,196592 |
1 |
Б |
0,898 |
0,788625 |
1 |
В |
0,8 |
0,937071 |
0 |
В |
0,8 |
0,295981 |
1 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
0 |
SYS=(А+Б)*В |
1 |
Фрагменты модифицированной таблицы:
А |
0,898 |
0,126677 |
1 |
А |
0,898 |
0,906062 |
0 |
Б |
0,898 |
0,305332 |
1 |
Б |
0,898 |
0,644128 |
1 |
В |
0,8 |
0,878459 |
0 |
В |
0,8 |
0,196328 |
1 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
0 |
SYS=(А+Б)*В |
1 |
А |
0,898 |
0,308921 |
1 |
А |
0,898 |
0,804801 |
1 |
Б |
0,898 |
0,823393 |
1 |
Б |
0,898 |
0,967697 |
0 |
В |
0,8 |
0,749413 |
1 |
В |
0,8 |
0,964051 |
0 |
(А+Б) |
ИСТИНА |
1 |
(А+Б) |
ИСТИНА |
1 |
||
SYS=(А+Б)*В |
1 |
SYS=(А+Б)*В |
0 |
Заключение
В курсовой работе был произведён расчёт показателей надежности простейшей системы электроснабжения двумя вероятностными методами: аналитическим и методом статистических испытаний. Абсолютная погрешность результата, полученного методом Монте-Карло по сравнению с аналитическим методом равна 0.0028. Относительная погрешность составила 0.4%. Также была проведена оценка количества испытаний.
Литература
1. Надежность и диагностика систем электроснабжения железных дорог: учебник для ВУЗов ж\д транспорта / А.В. Ефимов, А.Г. Галкин.- М: УМК МПС России, 2000. - 512с.
2. Китушин В.Г. Надежность энергетических систем: учебное пособие для электроэнергетических специальностей вузов.- М.: Высшая школа, 1984. – 256с.
3. Ковалев Г.Ф. Надежность и диагностика технических систем: задание на контрольную работу №2 с методическими указаниями для студентов IV курса специальности «Электроснабжение железнодорожного транспорта». – Иркутск: ИРИИТ, СЭИ СО РАН, 2000. -15с.
4. Дубицкий М.А. Надежность систем энергоснабжения: методическая разработка с заданием на контрольную работу. – Иркутск: ИрИИТ, ИПИ, СЭИ СО РАН, 1990. -34с.
5. Пышкин А.А. Надежность систем электроснабжения электрических железных дорог. – Екатеринбург: УЭМИИТ, 1993. - 120 с.
6. Шаманов В.И. Надежность систем железнодорожной автоматики и телемеханики: учебное пособие. Иркутск: ИрИИТ, 1999. 223с.
7. Гук Ю.Б. Анализ надежности электроэнергетических установок. - Л.: Энергоатомиздат, Ленинградское отд., 1988. – 224с.
8. Маквардт Г.Г. Применение теории вероятностей и вычислительной техники в системе энергоснабжения.- М.: Транспорт, 1972. - 224с.
9. Надежность систем энергетики. Терминология: сборник рекомендуемых терминов. - М.: Наука, 1964. -Вып. 95. – 44с.
