Реферат: Контрольная работа по Основам Проектирования и Конструирования

Федеральное агентство по образованию

Государственное образовательное учреждение

Высшего профессионального образования

Санкт-Петербургский Государственный

Университет Сервиса и Экономики

Институт региональной экономики и управления

КАФЕДРА «Техническая механика»

Контрольная работа

По дисциплине: «Основы Проектирования и Конструирования»

Выполнила:

Храмова Мария Анатольевна

Студентка 3-ого курса ИРЭиУ

з/о формы обучения

по специальности 0608.2

Шифр: з.8.53215

“Экономика и управления

Работу принял(а):

ФИО____________________

Санкт-Петербург

2011 г.

Содержание

Задание №1 Разработка технического задания. 3

1. Расчет естественного освещения. 4

2. Расчет искусственного освещения. 6

3. Техническое задание обеспечения естественного освещения. 7

4. Выводы.. 10

5. Рекомендации по выбору окон. 10

6. Техническое задание обеспечения искусственного освещения. 11

7. Выводы: 12

8. Список литератур………………………………………………………………….. 14


Задание №1 Разработка технического задания

В зависимости от назначения разработать техническое задание на проектирование естественного и искусственного освещения, руководствуясь СНиП 23-05-95 «Естественное и искусственное освещение».

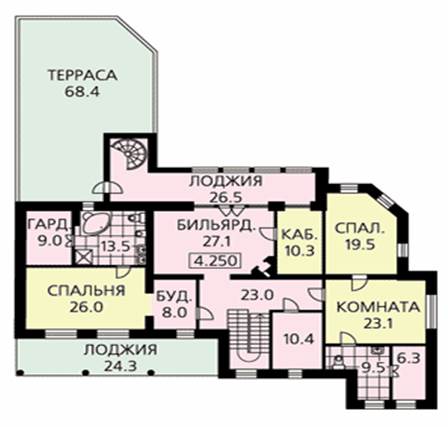

Рисунок 1 - Схема второго этажа жилого дома

Объект:

Жилой дом

Спальня

S =26 м2

г. Сочи

1. Расчет естественного освещения.

Естественное освещение – односторонне.

Площадь световых проемов определяем по формуле:

где So , S п – площадь окон, пола;

– нормированное значение коэффициента естественного освещения (к.е.о.) для жилого помещения;

Где m = 0,9 – коэффициент светового климата для города Сочи;

с = 1 – коэффициент солнечности климата для города Сочи;

Кзд =1 – коэффициент здания;

- общий коэффициент светопропускания, где,

– коэффициент светопропускания материала стекла;

– коэффициент светопропускания светового проема с учетом затенения переплета;

– коэффициент светопропускания слоя загрязнения остекления;

– коэффициент светопропускания, учитывающий затенение светового проема несущими конструкциями при верхнем освещении (при боковом освещении принимается равным 1);

Высота помещения – 2,9 м. Рабочая поверхность – пол.

Глубина помещения – 3,25 м. Длина – 8 м.

Расчетная точка – центр помещения. Расстояние до наружной стены

Средневзвешенный коэффициент отражения потолка, стен и пола – ρ ср = 0,5

При этих параметрах определяем r 1 – 1,45 - коэффициент, учитывающий влияние отраженного света при боковом освещении;

ηО =31,0 – световая характеристика окна;

Таким образом, требуемая площадь светового проема окна:

Отношение площади остекления к площади пола составляет примерно 26 %, что свидетельствует об относительной эффективности естественного освещения.

2. Расчет искусственного освещения

Освещенность спальни площадью S = 26 м2 должна быть не менее 100 лк, для обеспечения зрительного и психоэмоционального комфорта.

Выбираем подвесной светильник с лампами накаливания, обеспечивающий равномерное светораспределение, с лампами накаливании общего назначения ЛН-95, каждая мощностью по 95Вт.

При освещенности 100 лк и площади 26 м2 удельная мощность составит:

Число ламп:

Принимаем n=8, как ближайшее целое значение.

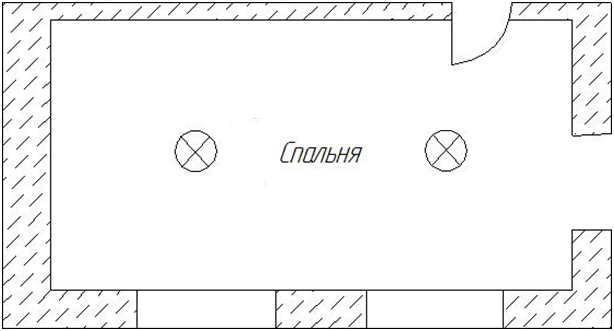

Рисунок 2. - Схема расположения ламп гостевой комнаты.


3. Техническое задание обеспечения естественного освещения

Вариант №1

Вариант №2

Цель ТЗ – обеспечить уровень естественной освещенности в спальной комнате, S=26 м2 в городе Сочи, светового пояса V,

с площадью остекления So = 6,6 м2

1. Материал изготовления

дерево

пластик

Деревянные

- функциональность

- низкая теплопроводность

- устойчивость к резким температурным перепадам

- способность поддерживать климатический баланс в помещении

- долговечность

- широкие конструктивные возможности и цветовые решения

Пластиковые

- функциональность

- сберегают тепло

- долговечность

- выдерживают все атмосферные перепады

- широкие конструктивные возможности и цветовые решения

2. Конструктивность

- двойное остекление

- тройное разделенные (смежное и правое открывание фрамуги)

- фурнитура изготовлена из высококачественной стали

- двойной стеклопакет

- тройное разделенные (правое и левое открывание фрамуги)

- фурнитура изготовлена из высококачественной стали

3. Технологичность

- вызов мастера на замер– 2-3 часа

- изготовление окна – 2-3 недели

- доставка и последующая разгрузка в зависимости от удаленности 1,5 – 2 часа

- демонтаж старой конструкции и установка новой – 1 день

- вынос мусора

- вызов мастера на замер – 2-3 часа

- изготовление окна – 4-7 рабочих дней

- доставка и последующая разгрузка в зависимости от удаленности 1,5 – 2 часа

- демонтаж старой конструкции и установка новой – 1 день

- вынос мусора

4. Экономичность

- цена оконного блока из дерева So = 6,6 м2 составляет 28 000 руб.

- стоимость фурнитуры 2000 руб.

- доставка, установка, демонтаж и монтаж, уборка включены в стоимость окна

- цена оконного блока из пластика So = 6,6 м2 составляет 15 000 руб.

- стоимость фурнитуры 1000 руб.

- доставка, установка, демонтаж и монтаж, уборка включены в стоимость окна

5. Экологичность

Древесина – это натуральный и экологически чистый материал. Для длительного сохранения эстетичного вида и предотвращения старения дерево обрабатывают, но только специальным безопасным составом. Деревянные окна представляют собой 100% экологически чистое изделие.

Пластиковые окна “не дышат”, т.е. если помещение длительное время не проветривать, воздух в нем застаивается.

6. Эстетичность

Древесина - это исконно исторический материал для строительства и сдавать свои позиции своим меньшим братьям пока не собирается. Хорошо подготовленное дерево великолепно смотрится с натуральными и искусственными материалами в любой комбинации, а легкость обработки древесины позволяет создавать настоящие шедевры дизайнерской мысли.

Окна можно покрасить в любой цвет, а так же ламинировать под любую породу дерева. Но все же, пластик будет видно невооруженным глазом. Искусственность материала не всегда добавляет окнам красоты.

4. Вывод

Общий результат сравнения пластиковых и деревянных окон оказался одинаковый, но все, же есть отличие. Отличие в цене, качестве и времени изготовления. Конечно, понятно, что для каждого человека сравниваемые характеристики окон имеют разные степени важности. Кому-то важна шумоизоляция, кому-то самое главное это чтобы окна были теплыми. Мы проводили сравнение исходя из собственных предпочтений. Для нас результат оказался одинаковый, поэтому можно придти к выводу, что необходимость установки пластиковых или деревянных окон разнится в зависимости от каждого конкретного случая. Хотя пластиковые окна оказались дешевле, мое мнение, что деревянные окна все же лучше. Деревянные окна прослужат нам более 10-15 лет, пластиковые максимум 10 лет, после чего они начинают желтеть и терять свою нынешнюю красоту. Дерево является экологичным сырьем. Каждый человек должен сам выбрать, что для него важнее. Но деревянные окна лучше, хотя и дороже, но это стоит того. Для осуществления естественного освещения выбираем деревянное окно коричнево цвета с двойным остеклением, с тремя фрамугами.

5. Рекомендации по выбору окон

Для жилых зданий в городе специалисты рекомендуют пластиковые окна. Для зданий старого фонда и зданий, являющихся архитектурными памятниками - пластиковые ламинированные или деревянные окна. Для дач и загородных коттеджей рекомендуется устанавливать деревянные окна.

6. Техническое задание обеспечения искусственного освещения

Вариант №1

Вариант №2

Цель ТЗ – обеспечить уровень искуственной освещенности в спальной комнате, S =26 м2 в городе Сочи, светового пояса IV ,

с площадью остекления So = 6,6 м2

1. Материал изготовления

Крашеный белый потолок с двумя четырех-рожковыми светильниками потолочным с лампами накаливания, мощностью по 95 Вт.

Навесной потолок белый с встраиваемыми светильниками, с восьмью лампами, с мощностью 60 ВТ

2. Технологичность

- замер не требуется

- купить можно в строительном магазине

- вызов мастера на замер производится в течении 2-3 раб. дней после подачи заявки;

- установка производится в течении 5-7 раб. дней после 70% предоплаты поставщика;

-в стоимость изделия включены – доставка (кроме этажности и выезда за город) и установка;

- гарантия на натяжные потолки 3 года

-гарантия на монтаж 1 год

3. Экономичность

- цена четырех - рожкового светильника составляет 5 500 руб.

-цена потолка 29000, установка включена в стоимость

- доставка (кроме этажности и выезда за город) включена в стоимость

- уборка мусора

7. Выводы:

Решения в использования то во или иного потолка зависит от денег потребителя. На мой взгляд, можно выбрать светильники, света будет столько же, как и при навесном потолке, а стоить будет дешевле.

Для осуществления естественного освещения выбираем крашенный потолок с двумя четырех - рожковыми светильниками, мощностью по 95 Вт , обеспечивающими равномерное светораспределение.

Естественное и искусственное освещение является естественным условием жизни человека, необходимым для сохранения здоровья и высокой производительности труда, и основанным на работе зрительного анализатора, самого тонкого и универсального органа чувств. Свет представляет собой видимые глазом электромагнитные волны оптического диапазона длиной 380-760 нм, воспринимаемые сетчатой оболочкой зрительного анализатора. В производственных помещениях используется 3 вида освещения: естественное (источником его является солнце); искусственное (когда используются только искусственные источники света); совмещенное или смешанное (характеризуется одновременным сочетанием естественного и искусственного освещения). Совмещенное освещение применяется в том случае, когда только естественное освещение не может обеспечить необходимые условия для выполнения производственных операций. Действующими строительными нормами и правилами предусмотрены две системы искусственного освещения: система общего освещения и комбинированного освещения. Естественное освещение создается природными источниками света прямыми солидными лучами и диффузным светом небосвода (от солнечных лучей, рассеянных атмосферой).

Естественное освещение является биологически наиболее ценным видом освещения, к которому максимально приспособлен глаз человека. В производственных помещениях используются следующие виды естественного освещения: боковое - через светопроемы (окна) в наружных стенах; верхнее - через световые фонари в перекрытиях; комбинированное - через световые фонари и окна.

В зданиях с недостаточным естественным освещением применяют совмещенное освещение - сочетание естественного и искусственного света. Искусственное освещение в системе совмещенного может функционировать постоянно (в зонах с недостаточным естественным освещением) или включаться с наступлением сумерек. Искусственное освещение на промышленных предприятиях осуществляется лампами накаливания и газоразрядными лампами.

Список литературы:

1. Ильинский А.М.. Управление качеством проектно-конструкторских разработок: Учебное пособие. – СПб.: СПбГИЭУ, 2004.

2. Ивашков И.И. Монтаж, эксплуатация и ремонт подъёмно-транспортных машин: Учебник для машиностроительных вузов. - М.: Машиностроение, 1981. -335с.: ил.

3. Гладкевич В.В. Техника и технология современных производств.// Методические указания по выполнению контрольной работы студентами-заочниками специальности 060800/ - СПб.: СПбГАУ, 1998. - 9с.

4. Гладкевич В., Заплатинский В.. Надёжность бытовой техники: Учебное пособие. – СПб.: СПбТИС, СПб , 1995.

5. Гжиров Р.И. Краткий справочник конструктора: Справочник –Л. : Машиностроение, 1984.

6. Джонс Дж. К. Методы проектирования. - М., 1986.

7. Орлов П. И. Основы проектирования и конструирования. - М.: Машиностроение, 1992.

8. Коваленко Ю.Н., Шевченко В.П., Михайленко И.Д. Краткий справочник архитектора. – Киев: Будивельник, 1975.
