Похожие рефераты Скачать .docx Скачать .pdf

Курсовая работа: Применение современных стоматологических термопластических материалов в практике ортопедической стоматологии

Курсовая работа

«Применение современных стоматологических термопластических материалов в практике ортопедической стоматологии»


План

Введение

Глава I. Обзор литературы

1.1 Основные свойства пластмасс

1.2 Термопластические материалы

Глава II. Применение современных полимеров в практике ортопедической стоматологии

2.1 Историческая справка

2.2 Актуальность проблемы

2.3 Характеристика современных стоматологических термопластических материалов

2.4 Основные характеристики полиамидов (нейлон)

2.5 Основные характеристики полиоксиметилена

2.6 Основные характеристики полипропилена

2.7 Основные характеристики безмономерных акриловых пластмасс (полиметилметакрилата)

2.8 Основные характеристики этиленвинилацетата

Глава III. Собственное исследование

3.1 Материалы и методы исследования

3.2 Результаты исследований

Заключение

Список используемой литературы


Введение

ПЛАСТМАССЫ (пластические массы, пластики). Большой класс полимерных органических легко формуемых материалов, из которых можно изготавливать легкие, жесткие, прочные, коррозионностойкие изделия.

Эти вещества состоят в основном из углерода (C), водорода (H), кислорода (O) и азота (N). Все полимеры имеют высокую молекулярную массу, от 10 000 до 500 000 и более; для сравнения, кислород (O2 ) имеет молекулярную массу 32. Таким образом, одна молекула полимера содержит очень большое число атомов.

Некоторые органические пластические материалы встречаются в природе, например асфальт, битум, шеллак, смола хвойных деревьев и копал (твердая ископаемая природная смола). Обычно такие природные органические формуемые вещества называют смолами. В ряде случаев в качестве сырья применяются природные полимеры – целлюлоза, каучук или канифоль; чтобы достичь желаемой эластичности, их подвергают различным химическим реакциям. Например, целлюлозу посредством разнообразных реакций можно превратить в бумагу, моющие средства и другие ценные материалы; из каучука можно получить резину и изолирующие материалы, используемые как покрытия; канифоль после химической модификации становится более прочной и устойчивой к действию растворителей.

Хотя модифицированные природные полимеры и находят промышленное применение, большинство используемых пластмасс являются синтетическими. Органическое вещество с небольшой молекулярной массой (мономер) сначала превращают в полимер, который затем прядут, отливают, прессуют или формуют в готовое изделие. Сырьем обычно являются простые, легко доступные побочные продукты угольной и нефтяной промышленности или производства удобрений.

Полимеризация. Слово «полимер»  греческого происхождения. Буквально, полимер  это молекула, состоящая из многих (поли -) частей (мерос ), каждая из которых представляет собой мономерное, т.е. состоящее из одной (монос ) части, звено полимерной цепи. Реакция получения полимера из мономера называется полимеризацией. Полимерные молекулы обычно представляют собой очень длинные цепи, линейные или разветвленные. Образование этих молекул возможно благодаря тому, что атомы углерода легко и прочно соединяются друг с другом и со многими другими атомами.

Известно много типов полимеризации, однако наиболее распространены два из них: присоединительная (аддиционная) полимеризация и поликонденсация.

В присоединительной полимеризации мономеры присоединяются друг к другу непосредственно, без изменения состава. Например, молекулы этилена H2 C=CH2 , состоящие из 6 атомов каждая, соединяются, образуя полиэтилен. Фрагмент полиэтиленовой цепи выглядит следующим образом:

стоматология ортопедический пластмасса полиамид

Вся цепь содержит более 6000 атомов. Углеродные атомы цепи соединены простыми (одинарными), а не двойными связями (рис. 1). Эту реакцию можно записать как n H2 C=CH2  [–CH2 –CH2 –]n , где n (число составных звеньев) может достигать 1000 и более, т.е. структура в скобках должна повторяться 1000 и более раз. Сходным образом этиленоксид C2 H4 O превращается в полиэтиленоксид согласно схеме:


Эти структуры возможны, поскольку углеродный атом образует четыре связи с другими атомами, кислород – две, а водород – одну связь.

Присоединительная полимеризация редко идет самопроизвольно. Она может быть инициирована определенными катализаторами, обычно свободнорадикальными, катионными или анионными. Инициированные ими реакции  экзотермические (идущие с выделением тепла). Промышленные полимеризационные процессы, проводимые в интервале температур от –80о до 120о С, дают большие выходы полимеров за короткое время.

При поликонденсации два или несколько различных мономеров реагируют, образуя цепь. При этом от их молекул отщепляются небольшие фрагменты, которые, соединяясь друг с другом, обычно образуют воду, т.е. в конечном полимерном продукте присутствуют не все атомы мономеров. Важное условие поликонденсации состоит в том, чтобы каждый мономер был бифункциональным, т.е. содержал две функциональные группы; обе они могут реагировать с функциональными группами другого компонента. Функциональные группы  это те части молекулы, которые непосредственно участвуют в химической реакции, т.е. места, где атомы, ионы, радикалы или другие группы могут либо отщепляться от молекулы, либо присоединяться к ней.

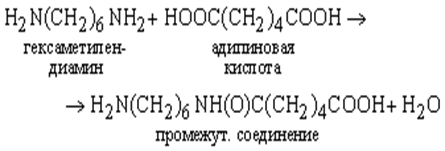

Например, гексаметилендиамин H2 N(CH2 )6 NH2 имеет две аминогруппы NH2 , поэтому его называют диамином. Адипиновая кислота HOOC(CH2 )4 COOH имеет две карбоксильные группы COOH, поэтому ее называют дикарбоновой или двухосновной кислотой. В реакции поликонденсации, типичной для всех диаминов и двухосновных кислот, гексаметилендиамин и адипиновая кислота, отщепляя воду, образуют цепь:


Реакция на этом не заканчивается, поскольку образующиеся промежуточные соединения также бифункциональны и могут реагировать с мономерами или друг с другом. Конечным результатом являются длинные линейные цепи повторяющихся звеньев –HN(CH2 )6 NH(O)C(CH2 )4 CO–. Схема реакции показана ниже. Полимеры такого типа называют полиамидами, поскольку они содержат много амидных групп C(O)–NH; они более известны под общим названием найлоны.

Другим большим семейством продуктов поликонденсации являются полиэфиры. Из них особенно важен полимер, получаемый взаимодействием терефталевой кислоты HOOC–C6 H4 –COOH и этиленгликоля HO–CH2 –CH2 –OH. Этот полимер, известный как терилен или дакрон, состоит из повторяющихся звеньев следующего строения:

Термопласты. Все линейные или слегка разветвленные полимеры термопластичны. Это означает, что они могут многократно размягчаться при нагревании и затвердевать при охлаждении. При этом, в сущности, физическом процессе, похожем на повторяющиеся расплавление и кристаллизацию металла, химических изменений не происходит.

Реактопласты (термореактивные, или термоотверждающиеся, пластмассы). Если процесс полимеризации протекает более чем в двух направлениях, то возникают молекулы, образующие не линейные цепи, а трехмерную сетку. Эти полимеры можно размягчить нагреванием, но при охлаждении они превращаются в твердые неплавящиеся тела, которые невозможно снова размягчить без химического разложения. Материалы такого рода называют реактопластами. Необратимое затвердевание вызывается химической реакцией сшивки цепей.

Важным процессом этого типа является присоединительная полимеризация дивинилбензола:

В дивинилбензоле две двойные винильные связи. В ходе полимеризации они образуют трехмерную сетчатую структуру. При нагревании полученный полимер медленно разлагается.

Хорошо известный реактопласт – феноло-формальдегидную смолу – получают поликонденсацией фенола с формальдегидом. Первая стадия выглядит следующим образом:

Тригидроксиметилфенол, реагируя с фенолом, способен отщеплять воду и образовывать трехмерную сетчатую структуру:

Из вышесказанного следует простой и логичный вывод: все линейные полимеры термопластичны, а все сшитые сетчатые полимеры реактопластичны (термореактивны). Очевидно, структура мономерных единиц и их функциональных групп позволяют предсказать тип пластмассы, получаемой при полимеризации.

Глава I . Обзор литературы

1.1 Основные свойства пластмасс

Химические свойства. С точки зрения химического поведения полимер похож на мономер (или мономеры), из которого (или которых) он получен. Углеводороды этилен H2 C=CH2 , пропилен H2 C=CH–CH3 и стирол H2 C=CH–C6 H5 претерпевают присоединительную полимеризацию, образуя полиэтилен, полипропилен и полистирол со следующими структурами:

Эти полимеры ведут себя как углеводороды. Они, например, растворимы в углеводородах, не смачиваются водой, не реагируют с кислотами и основаниями, горят, подобно углеводородам, могут хлорироваться, бромироваться и  в случае полистирола  нитроваться и сульфироваться.

Виниловый спирт CH2 =CHOH полимеризуется в поливиниловый спирт

проявляющий свойства спирта: он растворим в воде, не смачивается маслами, устойчив к действию кислот и щелочей, подвергается этерификации, с альдегидами и оксидами реагирует подобно другим спиртам.

Полиэфиры, например, состава

растворимы в некоторых высококипящих растворителях. Они не набухают в воде, но постепенно гидролизуются и разрушаются кислотами и щелочами, особенно при повышенных температурах. Эти реакции и свойства характерны для всех эфиров.

Полиамиды (например, найлон-6,6; см. выше ) ведут себя подобно амидам. Они еще более труднорастворимы, чем полиэфиры, не набухают в воде и гидролизуются под воздействием кислот и оснований при повышенных температурах, но гораздо медленнее, чем полиэфиры.

Из изложенного ясно, что все главные химические свойства полимеров можно предсказать на основе их формул, рассматриваемых с точки зрения классической органической химии.

Физические свойства полимера, напротив, зависят не только от характера мономера, но в большей степени от среднего количества мономерных звеньев в цепи и от того, как цепи расположены в конечной макромолекуле.

Все синтетические и используемые в промышленности природные полимеры содержат цепи с различным числом мономерных единиц. Это число называют степенью полимеризации (СП) и обычно пользуются его средним значением, поскольку цепи не одинаковы по длине. Средняя длина цепи и СП может быть определена экспериментально несколькими методами (например, осмометрией  измерением осмотического давления различных растворов; вискозиметрией  измерением вязкости; оптическими методами  измерением светорассеяния различными растворами; ультрацентрифугированием, при котором вещества разделяются по их плотности). СП особенно важна при определении механических свойств полимера, поскольку при прочих равных условиях более длинные цепи налагаются друг на друга более эффективно и порождают большие силы сцепления. Можно сказать, что заметная механическая прочность наблюдается уже при СП 50–100, достигая максимума при СП выше 1000.

Термические и механические свойства в сильной мере зависят от расположения мономерных звеньев в полимерных цепях, поскольку полимеры могут кристаллизоваться, если цепи имеют регулярное строение и расположены параллельно друг другу, что достигается процессом, называемым ориентационным вытягиванием с отжигом. Чем выше степень кристалличности, тем тверже продукт, тем выше его температура размягчения и больше устойчивость к набуханию и растворению; низкой степенью кристалличности характеризуются более мягкие продукты с более низкими температурами тепловой деформации и более легкой растворимостью (рис. 1).

Рис. 1 (Объяснение в тексте)

Молекулярному движению в полимерах подвержена не вся цепь. Движение происходит в отдельных сегментах, которые колеблются, вращаются и извиваются независимо друг от друга. Это движение зависит от температуры. При низких температурах движение происходит медленно или почти отсутствует, так что некристаллический или аморфный полимер при низких температурах хрупок и тверд, как стекло. Если материал содержит области кристалличности, они в целом действуют как армирующие элементы, и при низких температурах образец жесткий, твердый и труднорастворимый. Нагревание аморфного полимера ускоряет движение сегментов; по мере повышения температуры это движение становится столь сильным, что материал из твердого и хрупкого (стеклообразного) превращается в достаточно мягкий и пластичный. Температура такого перехода называется температурой стеклования T ст . В случае частично-кристаллического полимера это размягчение происходит только в некоторых местах структуры материала; кристаллические области остаются незатронутыми. Выше точки стеклования такие образцы становятся более гибкими и податливыми, но еще сохраняют свои армирующие кристаллические области, усиливающие жесткость. При дальнейшем нагревании достигается температура, когда плавятся кристаллические области; эта температура, T пл , называется температурой плавления. Выше нее система ведет себя как очень вязкая жидкость. Такое поведение характерно для термопластов, у реактопластов подобных точек перехода нет.

В табл. 1 показаны критические температуры T ст и T пл ряда важных промышленных термопластов. Все реактопласты после того, как произошла сшивка цепей, становятся твердыми и жесткими.

Таблица 1 .

Полимер Tст, °С Tпл, °С
Полиэтилен  80 135
Полипропилен  10 180
Полистирол 100
Поливинилхлорид 80 270
Поливинилиденхлорид  20 190
Полиметилметакрилат 105
Полиакрилонитрил 105 310
Найлон-6 (капрон) 50 223
Найлон-6,6 57 270
Полиэтилентерефталат 69 265
Полиформальдегид (полиоксиметилен, параформ)  85 180
Полиэтиленоксид (полиоксиэтилен)  67 70
Триацетат целлюлозы 130 300
Тефлон (политетрафторэтилен)  113 325
Ниже Tст пластмассы хрупки и тверды, между Tст и Tпл – гибки и податливы, выше Tпл они являются вязкими расплавами.

Оптические свойства. Пластические материалы бывают различной степени прозрачности  от совершенно прозрачных до матовых. Все аморфные полимеры прозрачны, тогда как в частично-кристаллических полимерах появляется некоторая мутность из-за различий в показателях преломления кристаллических и аморфных областей, которые неодинаково отклоняют световые лучи; при этом свет рассеивается и материал выглядит мутным. Если степень кристалличности низка и средний размер кристаллических областей мал, менее 500 Å (1 Å = 10–10 м), тонкая пленка материала еще прозрачна (например, майлар, саран, профакс). Высокая же степень кристалличности и более крупные кристаллические области придают дымчатость даже тонким пленкам (например, полиэтилен, найлон-6, найлон-6,6).

Электрические свойства. Все органические пластмассы являются изоляторами, а потому находят применение в электротехнике и электронике. В табл. 2 приведены некоторые важные электрические свойства ряда промышленных пластмасс.

Свойства пластмасс зависят от их основных характеристик: а) природы мономеров; б) средней СП; в) степени кристалличности системы.

Таблица 2 . Электрические свойства некоторых промышленных пластмасс

Полимер Диэлектри-ческая проницаемо-сть при 60 Гц Электри-ческая прочность, В/см Коэффици-ент потери мощности при 60 Гц Удельное сопротив-ление, Ом/см
Полиэтилен 2,32 6х106 5х10–4 1019
Полипропилен 2,5 2х106 7х10–4 1018
Полистирол 2,55 7х106 8х10–4 1020
Полиакрилони-трил 6,5 0,08 1014
Найлон-6,6 7,0 3х103 1,8 1014

Полиэтилен-

терефталат

3,25 7х103 0,002 1018

1.2 Термопластические материалы

Полиэтилен (ПЭ) [–CH2 –CH2 –]n существует в двух модификациях, отличающихся по структуре, а значит, и по свойствам. Обе модификации получаются из этилена CH2 =CH2 . В одной из форм мономеры связаны в линейные цепи (см . рис. 1) с СП обычно 5000 и более; в другой – разветвления из 4–6 углеродных атомов присоединены к основной цепи случайным способом. Линейные полиэтилены производятся с использованием особых катализаторов, полимеризация протекает при умеренных температурах (до 150о С) и давлениях (до 20 атм).

Линейные полиэтилены образуют области кристалличности (рис. 2), которые сильно влияют на физические свойства образцов. Этот тип полиэтилена (см . таблицу) обычно называют полиэтиленом высокой плотности; он представляет собой очень твердый, прочный и жесткий термопласт, широко применяемый для литьевого и выдувного формования емкостей, используемых в домашнем хозяйстве и промышленности. Полиэтилен высокой плотности прочнее полиэтилена низкой плотности.



СВОЙСТВА ПОЛИЭТИЛЕНА ВЫСОКОЙ ПЛОТНОСТИ

СП от 1000 до 50 000
Тпл 129–135° С
Тст ок. –60° С
Плотность 0,95–0,96 г/см3
Кристалличность высокая
Растворимость растворим в ароматических углеводородах только при температурах выше 120° С

Разветвленные полиэтилены первоначально получали нагреванием этилена (со следами кислорода в качестве инициатора) до температур порядка 200О С при очень высоких давлениях (свыше 1500 атм). Разветвления уменьшают способность полиэтилена к кристаллизации, в результате эта разновидность полиэтилена имеет следующие свойства:

СВОЙСТВА ПОЛИЭТИЛЕНА НИЗКОЙ ПЛОТНОСТИ
СП от 800 до 80 000
Тпл 108–115° С
Тст ниже –60° С
Плотность 0,92–0,94 г/см3
Кристалличность низкая
Растворимость растворим в ароматических углеводородах только при температурах выше 80° С

Этот полиэтилен обычно называют полиэтиленом низкой плотности. Разработаны методы получения полиэтилена низкой плотности при низком давлении и умеренных температурах сополимеризацией этилена с другим олефином, например бутиленом CH2 =CH–CH2 –CH3 . Там, где в цепь встраивается бутиленовая единица, образуется короткая боковая цепь:


В этом случае упаковка цепей не может быть столь же плотной, как для «чистого» полиэтилена. Полиэтилен низкой плотности представляет собой прочный, очень гибкий и слегка упругий термопласт, несколько более мягкий, легче формуемый и выдавливаемый, чем полиэтилен высокой плотности; полиэтилен низкой плотности находит широкое применение в производстве покрытий, упаковочных материалов и изделий, изготовляемых методом литьевого формования.

Полиэтилен  один из наиболее полезных и важных пластических материалов. Детали электронных устройств, покрытие картонных молочных пакетов, упаковочные пленки и игрушки  вот далеко не полный перечень того, что делают из полиэтилена.

Полипропилен (ПП) [–CH2 –CH(CH3 )–]n получают из пропилена C3 H6 . В 1954 Дж.Натта (Италия) определил его молекулярную структуру, открыв важный класс стереорегулярных полимеров. Боковые метильные группы CH3 могут располагаться в цепи полипропилена случайным образом

или регулярно

Натта назвал полимеры первого типа атактическими, а второго тактическими, в данном специфическом случае  изотактическими (что значит «на одной стороне»).

В атактическом полипропилене беспорядочное расположение метильных групп препятствует кристаллизации, в результате получается мягкий, резиноподобный материал, который легко растворим в органических растворителях и размягчается при невысоких температурах. Он используется для получения различных изделий методом экструзии, а также в качестве клея для пластмасс.

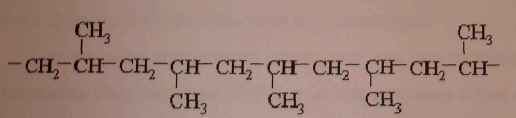

В тактическом полипропилене метильные группы расположены регулярно вдоль цепи. Вследствие этого из тактического полипропилена получаются прочные жесткие термопласты с высокими температурами плавления и отличной устойчивостью к растворителям. Изотактический полипропилен – важный промышленный продукт. Он широко используется для получения волокон и пленок и как материал для литьевого и выдувного формования емкостей.

СВОЙСТВА ИЗОТАКТИЧЕСКОГО ПОЛИПРОПИЛЕНА
СП от 1000 до 6000
Тпл 174–178° С
Тст ок. 0° С
Плотность 0,90 г/см3
Кристалличность высокая
Растворимость растворим в ароматических углеводородах только при температурах выше 120° С

Полистирол (ПС) [–CH2 –CH(C6 H5 )–]n синтезируют из стирола C8 H8 с пероксидными или азоинициаторами при температурах 60150О С в жидкой фазе (в растворе, суспензии или эмульсии). Расположение бензольных колец по бокам линейной цепи препятствует кристаллизации настолько, что термопластический полимер получается аморфным, прозрачным, жестким и несколько хрупким.

СВОЙСТВА ПОЛИСТИРОЛА
СП от 500 до 5000
Тпл аморфен и не имеет точки плавления
Тст ок. 90° С
Плотность 1,08 г/см3
Кристалличность Отсутствует
Растворимость легко растворим в ароматических углеводородах и кетонах при комнатной температуре

Несмотря на чувствительность к воздействию растворителей и некристаллический характер, полистирол  один из наиболее важных термопластов, благодаря своей прозрачности, легкой формуемости и прекрасным электроизолирующим свойствам. Полистирол широко используется в электрическом оборудовании, предметах обихода, игрушках и особенно как теплоизоляционный пенопласт. В последние годы получен полистирол с более высокой ударопрочностью благодаря добавкам эластических компонентов; новые сорта расширили сферу применения этого полимера.

Полиметилметакрилат (ПММА) [–CH2 –C(COOCH3 )(CH3 )–]n – аморфный прозрачный термопласт, имеющий важное промышленное значение. Его синтезируют из метилметакрилата C5 H8 O2 так же, как полистирол получают из стирола. Он тверд (несколько тверже полистирола), абсолютно бесцветен и кристально прозрачен, T ст ок. 100С. Полиметилметакрилат широко используют для изготовления украшений, оптики и других товаров, где желательно высокое качество.

Поливинилхлорид (ПВХ) [–CH2 –CHCl–]n получают из его мономера, винилхлорида CH2 =CHCl при температурах от 20С до 100С с пероксидными инициаторами (синтез аналогичен синтезу полистирола). Поливинилхлорид состоит из линейных цепей и является атактическим полимером, а следовательно, аморфным, твердым, жестким, устойчивым к воздействию растворителей термопластом.

СВОЙСТВА ПОЛИВИНИЛХЛОРИДА
СП от 500 до 5000
Тпл аморфен и не имеет точки плавления
Тст ок. 20° С
Плотность 1,60 г/см3
Кристалличность очень низкая
Растворимость растворим при комнатной температуре в небольшом числе растворителей

Особенно важное свойство поливинилхлорида огнестойкость, связанная с присутствием хлора в его молекуле (ок. 55%). Хлор придает поливинилхлориду жесткость, полимер размягчается лишь при высоких температурах; по этой причине в некоторых случаях приходится вводить пластификаторы (1040%), чтобы сделать его более легко формуемым, выдавливаемым и выдуваемым. Поливинилхлорид используется в больших количествах в производстве волокон, пленок, труб, резины, формованных изделий, искусственной кожи и покрытий.

Глава II . Применение современных полимеров в практике ортопедической стоматологии

2.1 Историческая справка

В стоматологии раньше, чем в любой другой области медицины, стали использовать полимерные материалы.

Многолетний опыт (свыше 100 лет) применения каучука обнаружил ряд его существенных недостатков. Основным из этих недостатков является пористость каучука, он адсорбирует остатки пищи, которые подвергаются брожению и гниению, чем и объясняется неприятный запах протеза после длительного пользования и раздражение слизистой оболочки полости рта. Химическим агентом, который может раздражать слизистую оболочку при пользовании каучуковым протезом, является ртуть, которая в составе красителя-киновари (окись сернистой ртути) содержится в красном каучуке. Пользование каучуковым протезом дает иногда признаки ртутного отравления. Возможно, что и сера, входящая в состав сырого каучука в виде механической примеси, не полностью связывается при вулканизации и часть ее остается свободной, что может оказать токсическое действие на слизистую оболочку полости рта.

Кроме этого, цвет каучука не соответствует цвету слизистой оболочки полости рта и резко выделяется на ее фоне. Наряду с этим применяемые фарфоровые зубы соединяются с каучуковым базисом путем механической связи, которая является менее прочной, чем химическая.

Недостатки каучука заставили специалистов искать пути для замены его другим, таким же удобным и дешевым, но более гигиеничным материалом. Для этой цели были предложены главным образом синтетические пластические массы.

Прежде чем перейти к истории применения пластмасс, следует остановиться на определении термина «пластическая масса». Пластичность обычно определяют как способность воспринимать и удерживать деформацию. Известно, что хрупкие тела ломаются от напряжения, а эластичные легко возвращаются в исходное положение. Пластмассу можно определить как материал, который до известной степени обладает эластичностью; под влиянием тепла пластмасса переходит в текучее состояние и под давлением может принимать любую форму и сохранять ее.

2.2 Актуальность проблемы

Проблема взаимоотношения тканей и органов полости рта с материалами предназначенными для изготовления зубных протезов и ортодонтических аппаратов, является одной из основных в клинике ортопедической стоматологии и ортодонта и. Известно, что ткани и органы полости рта находятся в динамическом равновесии со сбалансированными биохимическими процессами, сохраняющими структуры тканей и поддерживающими их функцию.

В настоящее время при изготовлении протетических конструкций наиболее широкое применение получили акриловые пластмассы, технологические свойства которых не требуют дорогостоящего оборудования. Однако, по данным большинства специалистов, акриловые пластмассы имеют ряд существенных недостатков: возникновение токсико-аллергических реакций, нарушение микрофлоры полости рта, развитие бластоматозного роста в тканях протезного ложа. Также следует отметить ряд технологических недостатков: для получения изделия с достаточно высокими прочностными свойствами необходимо, чтобы полимеризация смеси полимер+мономер проходила в условиях, при которых достигается наибольшая плотность полимера. К таким условиям относятся: 1) оптимальное соотношение компонентов смеси; 2) полное созревание пластмассового теста перед формовкой; 3) создание и строгое выдерживание температурного режима полимеризации; 4) поддержание необходимого давления внутри формы.

В современной технологии получения зубных протезов из акрилатов мономер используют в минимальном количестве лишь для связи полимерных гранул в формовочной массе. Усадку при этом удалось уменьшить до 7%. Однако и такой процент ее довольно велик. Зубные протезы и другие конструкции должны отличаться высокой точностью, т.е. соответствовать размерам и форме соответствующих участков зубных рядов и челюстей.

При соблюдении технологии изготовления зубных протезов из пластмассы ее суммарную усадку удается уменьшить до небольших величин (0,3-0,5%). Полимеризационная усадка пластмассового теста компенсируется заметным расширением ее вследствие высокого коэффициента термического расширения. Компенсация усадки частично происходит при пользовании зубными протезами в связи с водопоглощением пластмассы и связанным с ним увеличением объема до 0,5%.

В результате нарушений режима полимеризации в структуре пластмасс могут образоваться дефекты: пористость (газовая, от отсутствия сжатия, гранулярная), внутренние напряжения, трещины.

О причинах, вызывающих газовую пористость, мы уже говорили выше. Напомним лишь, что она возникает в толще массы и обусловлена испарением мономера внутри полимеризующейся формовочной массы. Это бывает при нарушениях режима полимеризации, например, при опускании кюветы с пластмассовым тестом в гипсовой форме в кипящую воду. Данный вид пористости может также возникать при нагревании формы с большим количеством массы вследствие сложности отвода из нее излишка тепла, развивающегося в результате экзотермичности процесса полимеризации.

Пористость сжатия возникает при недостаточном давлении при формовке масс, вследствие чего отдельные части формы не заполняются формовочной массой и образуются пустоты. Обычно этот вид пористости наблюдается в концевых, истонченных частях конструкции.

Гранулярная пористость выглядит в виде меловых полос или пятен. Она возникает как результат недостатка мономера. Наиболее часто мономер улетучивается из открытого сосуда, где созревает пластмассовое тесто, или при контрольном раскрытии кюветы и длительном нахождении ее в таком состоянии. Обладая большой испаряемостью, мономер легко улетучивается с поверхности, вследствие чего гранулы полимера оказываются недостаточно связанными, рыхлыми. Поверхность открытой массы высыхает, приобретает матовый оттенок. Формовка такой массой приводит к появлению меловых полос или пятен, а гранулярная пористость резко ухудшает физико-химические свойства пластмассы.

Внутренние напряжения в пластмассе при полимеризации возникают в тех случаях, когда охлаждение и отвердение ее происходит неравномерно в разных частях.

В пластмассовых изделиях всегда имеются значительные внутренние остаточные напряжения, что приводит к растрескиванию и короблению. Они появляются в местах соприкосновения пластмассы с инородными материалами (фарфоровыми зубами, крампонами, металлическим каркасом, отростками кламмеров). В данном случае эти явления есть результат различных коэффициентов линейного и объемного расширения пластмасс, фарфора, сплавов металлов.

В местах перехода массивных участков пластмассового изделия в тонкие также возникают остаточные напряжения. Дело в том, что в толстых участках усадка пластмассы имеет большую величину, чем в тонких.

Кроме того, резкие перепады температуры при полимеризации вызывают или усиливают упругие деформации. Это, в частности, вызвано опережением затвердевания наружного слоя изделия. Затем отвердение внутренних слоев вызывает уменьшение их объема и они оказываются под воздействием растягивающих напряжений, поскольку наружные слои при этом уже приобрели жесткость.

Нарушение процессов полимеризации приводит также к тому, что мономер полностью не вступает в реакцию и часть его остается в свободном (остаточном) состоянии. Полимеризат всегда содержит остаточный мономер. Часть оставшегося в пластмассе мономера связана силами Ван-дер-Ваальса с макромолекулами (связанный мономер), а другая часть находится в свободном состоянии (свободный мономер). Последний, перемещаясь к поверхности протеза (аппарата), выходит в ротовую жидкость и растворяется в ней. Он вызывает воспаление слизистой оболочки полости рта, различные аллергические реакции организма. Базисные пластмассы при правильном режиме полимеризации содержат 0,5%; быстротвердеющие — 3,5% остаточного мономера.

Известно, что при взаимодействии высокомолекулярных веществ с окружающей средой, в которой они находятся, под влиянием целенапр, воздействия на них различных факторов происходят изменения, как в составе, так и в структуре строения этих веществ, что влечет за собой соответствующие изменения их свойств.

Санитарно-гигиеническая характеристика полимерных материалов представляет собой комплекс показателей определяющих потенциальную опасность для здоровья человека и их соответствие гигиеническим требованиям, предъявляемым к материалам или изделиям конкретного назначения.

Испытания полимерных материалов на их соответствие санитарно-гигиеническим требованиям включают в себя:

· санитарно-химические исследования - идентификацию и определение концентрации веществ, мигрирующих из материала в контактирующие с ним среды;

· токсикологические исследования - выявление возможного токсического действия материала или содержащихся в нем химических агентов на организм (данные этих исследований обязательны для санитарно-гигиенических характеристик объектов любого назначения).

В зависимости от сферы применения и предполагаемых условий эксплуатации материалов и изделий существенное значение в их санитарно-гигиенических характеристиках могут иметь и другие показатели:

· органолептические, например: запах и привкус материала или контактирующих с ним сред;

· физико-гигиенические, например: коэффициент теплопроводности, который в гигиенической практике принято называть коэффициентом тепло усвоения, водо- и паропроницаемость материала, его электризуемость;

· микробиологические, например: влияние материала на развитие микроорганизмов.

Загрязнение среды контактирующей с поверхностью полимерного материала может неблагоприятно воздействовать на организм.

Из материала мигрируют содержащиеся в нем низкомолекулярные соединения - остаточные мономеры, растворители, катализаторы, пластификаторы, стабилизаторы, а также продукты деструкции и гидролиза, образовавшиеся при переработке полимера в изделие и при эксплуатации последнего в условиях действия высокой температуры, радиации, механических нагрузок и других. Таким образом, сама контактирующая с полимером среда и условия эксплуатации могут вызывать реакции, приводящие к образованию низкомолекулярных мигрирующих соединений. В этом контакте миграция имеет сложный многостадийный процесс, продолжительность которого может составлять от нескольких часов до многих месяцев, а иногда и лет.

Скорость движения мигрирующих веществ го материала к границе его раздела со средой определяется скоростью диффузии этих веществ в материале, зависящей от степени родства диффундирующего вещества и полимера и от степени кристалличности последнего. Данный процесс может существенно осложняться вследствие встречной диффузии среды внутрь материала. При этом сложность санитарно-химических исследований связана с тем, что перед их началом не всегда известен состав мигрирующих токсичных соединений и, кроме того, в некоторых случаях отсутствуют чувствительные и селективные методы их определения.

Рекомендуют санитарно-химические исследования проводить в условиях максимально приближенных к эксплуатационным (температура, отношение поверхности материала или его массы к объему или к массе контактирующей среды, продолжительность контакта, состав среды и др.). Действие мигрирующих соединений зависит в большинстве случаев от того, в каком количестве они попадают в организм, а также от времени их воздействия.

Полученные в санитарно-химических экспериментах значения концентраций токсичных соединений сравнивают с их предельно допустимой концентрацией (ПДК), установленной в специальных токсикологических экспериментах и зависящей от условий использования материала. Такое сравнение может дать лишь предварительную оценку применимости материала для тех или иных целей. Окончательное же решение о возможности его использования в конкретных условиях эксплуатации принимается только после токсикологических исследований.

В то же время в отечественной и зарубежной практике параметры проведения санитарно-химических экспериментов регламентируются весьма условно, без учета многообразия факторов, влияющих на миграцию токсичных соединений. Это приводит к плохой воспроизводимости результатов, а в ряде случаев и к неправильным выводам о гигиенических свойствах материалов.

Так, данные, полученные в статистических экспериментах, нельзя применить к условиям динамического режима контакта среды с исследуемым материалом. Отсутствие корректных кинетических исследований не позволяет прогнозировать гигиенические свойства полимеров расчетным путем с использованием таких величин, как константы скорости и энергии активации реакции, коэффициент диффузии. В связи с этим, для каждого конкретного случая эксплуатации материала требуется проведение длительных и трудоемких экспериментов.

Решение проблемы прогнозирования санитарно-гигиенических характеристик полимерных материалов связано с изучением закономерностей миграции низкомолекулярных соединений из материала в контактирующую с ним среду селективными и высокочувствительными методами. Исследование кинетики и выяснение механизма миграции позволят подойти к санитарно-гигиеническим характеристикам полимерных материалов с привлечением строгих количеств венных соотношений.

Токсикологические свойства полимерных материалов обусловлены главным образом свойствами мигрирующих из них низкомолекулярных соединений. При токсикологическом определении меры опасности того или иного полимерного материала используют общепринятые в гигиенической науке критерии вредности химических веществ: понятие «пороговое» действия яда, ПДК и другие. Исключением является токсикологическая оценка полимеров медицинского назначения, которые интимно и длительно контактируют с организмом (зубные протезы, материалы, предназначенные для внутреннего протезирования или склеивания тканей) или обладают фармакологической активностью. По мнению специалистов, оценка пригодности этих материалов осуществляется обычно по жизненно важным показателям, поэтому для их токсикологической характеристики должны быть использованы не общегигиенические критерии вредности, а «критерии биосовместимости» материалов с организмом.

Более того, следует отметить, что при необходимости изучается возможное влияние веществ на функции организма, ответственные за воспроизведение и развитие потомства, влияние веществ непосредственно на плод. В специальных экспериментах определяется степень опасности возникновения аллергических, злокачественных новообразований (бластомогенное действие) нежелательных изменений наследственности (мутагенное действие) и др. отдаленных последствий. Токсикоаллергические исследования особенно важны в тех случаях» когда тип и количество веществ, мигрирующих из материала или изделия, невозможно определить химическим путем.

На сегодняшний день, актуальными теоретическими проблемами токсикологии полимеров являются: установление корреляции между физико-химическими константами и степенью биологической активности; изучение механизмов биодеградации полимеров и путей их метаболизма (превращений внутри клеток) и элиминации (выведения) при длительном пребывании в организме; разработка «критериев биосовместимости» и изучение возможных отдаленных последствий взаимодействия с организмом.

Исследователи указывают на то, что при проведении санитарно - химических исследований материалов, которые предназначены для введения внутрь организма, желательно использовать модельные среды, имитирующие биологические жидкости, а иногда и сами эти жидкости - кровь, плазму, мочу, желчь, околоплодную (амниотическую) жидкость, а также определение устойчивости объекта к дистиллированной воде.

Методичные подходы к токсикологическому исследованию, особенно важному для полимерных материалов и изделий медицинского назначения, определяются их конкретным назначением. Наиболее ответственно проводят исследования материалов, которые вводятся непосредственно в организм. Прежде чем допустить к применению такой материал, должны быть тщательно изучены биологические свойства всех его компонентов, учтены возрастные, половые особенности организма и предусмотрены возможные его индивидуальные реакции. Обязателен также учет всех возможных отдаленных последствий

Особое значение приобретают вопросы видовой чувствительности и экстраполирования на человека экспериментальных данных, полученных при наблюдениях за животными.

При проведении эксперимента применяют различные способы прижизненной имплантации образцов материала в организм животных. Сроки наблюдения за состоянием животных должны быть согласованы с предполагаемыми сроками пребывания имплантата в организме человека. Необходима оценка местной реакции тканей на материал, которая может служить показателем его биосовместимости с организмом и иммунологических показателей «чужеродности» имплантата.

Из анализа литературы следует, что одним из ведущих направлений токсикологической оценки полимеров, контактирующих с кровью, наряду с исследованием их общетоксического действия является выявление влияния полимеров непосредственно на систему крови (например: свертываемость). При токсикологическом изучении материалов и изделий, контактирующих с кожей и слизистыми оболочками, главное внимание уделяется выявлению возможных местно-раздражающих и аллергенных свойств, где для выявления местного действия материалов на кожу допускаются испытания на людях-добровольцах. Санитарно-гигиеническая оценка полимерных материалов включает во многих случаях биологическую пробу на пирогенность, то есть на присутствие в материалах биологически активных веществ, так называемых пирогенов, вызывающих повышение температуры тела. Одним из основных критериев пирогенности служит температура тела подопытных животных, получивших вытяжки из исследуемых материалов.

Таким образом, в соответствии с результатами санитарно-химических и токсикологических исследований полимеров медицинского назначения, введение ограничения на применение отдельных материалов и ингредиентов. В медицине недопустимо использование полимеров, стабилизированных ароматическими аминами.

Некоторые марки полиамидов, например, полиамид-12, разрешены для применения в медицине (протезирование суставов, изготовление изделий контактирующих с кровью, шприцев и др.).

Установлено, что полиоксиметилен при комнатной температуре практически нетоксичен, устойчив к действию высокоагресссивных модельных сред, благодаря чему находит широкое применение в медицине. В токсикологических экспериментах установлено отсутствие у полимера токсических свойств.

При хроническом введении полипропилена животным или вытяжек из него токсическое действие не обнаружено, В тоже время многие марки стабилизированного полипропилена придают контактирующим с ним средам специфический привкус и запах, что ограничивает его применении.

Токсичность гомо- и сополимеров акрилатов обусловлена содержанием в них остаточных мономеров - метилметакрилата, акрилонитрила, акриламида. ДДК первых двух мономеров в вытяжках в модельные растворы составляет соответственно 0,25 и 0,05 мг/л. Выявлено, что при поступлении в организм полимеры этих мономеров практически нетоксичны, что обусловило их широкое применение в стоматологии и офтальмологии. Вместе с этим, полимеры акриламида вызывают при имплантации в организм разнообразные токсические эффекты. Для эндопротезирования допущен сополимер акриламида, этилакрилата и винилпирролидона.

Мономер и полимер этиленвинилацетата также нетоксичны. Однако в санитарно-химических исследованиях выявлена миграция из материала небольших количеств окисляющихся и бромирующихся соединений. Недостатком материала является появление запаха в контактирующих с полимером средах. Большое влияние на санитарно-гигиеническую характеристику полимера оказывают входящие в его состав ингредиенты. Аллергенными свойствами обладают выделяющиеся из полимерных материалов акрилонитрил, ароматические амины (неозон Д), бензол, толуол, ксилолы, гексаметилендиамин, ацетон, резорцин, фталаты, кумарон, малеиновый ангидрид, пиридин. Ряд ингредиентов полимерных материалов, например: фталевый ангидрид, гидроперекиси, стирол, влияет на функции половых желез (гонадотропное действие). Известны тератогенные и эмбриотоксические свойства бензола, фенола и его производных, формальдегида. К числу химических мутагенов относят этилен - и пропиленоксид, диметилформамид, фенол, формальдегид, эпихлоргидрин, этиленгликоль, гидроперекись изопрогашбензола. Из химических веществ, входящих в состав полимерных материалов, канцерогенными свойствами обладают полициклические углеводороды (3,4-бензпирен), перекиси.

Необходимо отметить, что сегодня нормативы, лимитирующие содержание различных компонентов в вытяжках из полимерных материалов медицинского назначения, не разработаны. Данное обстоятельство существенно затрудняет гигиеническую оценку и санитарный надзор за качеством продукции, выпускаемой предприятиями-изготовителями.

Вследствие этого многие специалисты рекомендуют переход с пластмасс акрилатного ряда, на термопластические материалы, необладающих данными недостатками.

2.3 Характеристика современных стоматологических термопластических материалов

Основу термопластических масс составляют природные или искусственные высокомолекулярные соединения, состоящие из больших по размеру молекул, молекулярная масса которых превышает несколько тысяч, а иногда может достигать многих миллионов. Молекулы таких соединений состоят из комбинаций малых молекул одинакового или разного химического строения, которые, соединяясь между собой силами главных валентностей (химическими связями), образуют высокомолекулярное вещество. В большинстве случаев высокомолекулярные соединения являются полимерами — веществами, молекулы которых состоят из многократно повторяющихся структурных единиц. В одну молекулу полимера может входить одна, две, три и более повторяющихся структурных единиц.

Свойства высокомолекулярных соединений зависят от величины молекулярной массы, химического строения, величины и формы цепи атомов молекулы. Большая молекула полимера обладает определенной гибкостью. Установлено, что чем длиннее цепь макромолекулы, тем выше механическая прочность полимера. По мнению специалистов линейное расположение макромолекул в структуре полимера обуславливает высокую плотность вещества, повышает механические свойства, но делает обработку этих масс более трудоемкой.

Применяемые в медицине и, в частности в стоматологии, термопластические материалы представляют собой композиции веществ (сополимеров), обладающих термопластическими свойствами, а также наполнителей, обеспечивающих цветостойкость материалов.

Наиболее широкое применение в стоматологии получили такие торговые марки термопластов, как «DentalD» QuattroTi (Италия) и «T.S.M. AcetalDental» (Сад Марино) на основе полиоксиметилена, «Valplast», «Flexite» (США), «Flexy-Nylon» (Израиль) на основе нейлона, «Polyan» Bredent (Германия) на основе полиметилметакрилата, «ЛИПОЛ» (Украина) на основе полипропилена.

Для всех перечисленных материалов характерно отсутствие остаточного мономера, они не содержат токсичных или аллергенных добавок, обладают высокой биосовместимостью и способностью запоминания формы. Высокая степень пластичности, точность при изготовлении, наличие широкой цветовой гаммы позволяют расширить возможности частичного и съемного протезирования, шинирования, изготовления иммедиат-протезов, десневых протезов, шин-протезов и повысить их эстетические качества.

2.4 Основные характеристики полиамидов (нейлон)

Полиамиды (нейлоны) относятся к числу наиболее распространенных полимеров.


Формула полиамидов:

Полиамиды представляют собой гетероцелные полимеры, содержащие в основной цепи макромолекулы - амидные группы. Полиамиды могут быть алифатическими или ароматическими в зависимости от того, с какими радикалами связаны группы -CO-NH-,

В медицине и, в частности, в стоматологии используются только нетоксичные полиамиды.

Макромолекулы полиамидов в твердом состоянии обычно имеют конфигурацию плоского зигзага. Благодаря наличию амидных,групп,макромолекулы полиамида связаны между собой водородными связями, которые обусловливают относительно высокие температуры плавления кристаллического полиамида.

Рис. 2. Полиамид 6.6. Схематическое изображение.

Полиамид, схема которого показана выше, имеет название "нейлон 6.6", поскольку каждое повторяющееся звено цепи полимера содержит два участка из атомов углерода, каждый из которых имеет по шесть углеродных атомов.

В обычных растворителях (спирте, сложных эфирах, кетонах, алифатических и ароматических углеводородах) полиамиды нерастворимы. Они растворяются в концентрированной серной, уксусной и муравьиной кислотах, фторированных спиртах и фенолах.

Полиамиды перерабатывают литьем, литьем под давлением, экструзией и прессованием. Детали из полиамидов можно сваривать (тепловой сваркой или токами высокой частоты) или склеивать растворами этого же полимера в многоатомных фенолах или муравьиной кислотой.

Полиамид - это первый синтетический полимер, физические свойства которого превосходят свойства некоторых металлов. Он имеет невероятное сочетание свойств - высокую прочность, среднюю жесткость и устойчивость к высокой температуре, дрючим и смазочным веществам и большинству химикатов. Применяемые в стоматологии полиамидные материалы выпускаются под торговой маркой «Нейлон», поэтому мы также будем использовать это название.

Для, изготовления нейлоновых протезов использовали Valplast, Flexite (США) Flexy-Nylon (Израиль), Flexi-J (Сан Марино), Flexiplast (Германия).

Valplast - гибкая стоматологическая пластмасса, применялась нами для изготовления съемных протезов при одностороннем и двухстороннем концевых дефектах зубных рядов.

Шкала расцветок Valplast состояла из четырех оттенков, позволяющих индивидуально подбирать натуральный тон слизистой оболочки (умеренно розовый - mediumpink, слаборозовый - lightpink, два оттенка meharry - под цвет слизистой черной расы) и одного прозрачного цвета (рис. 3).

Рис. 3. Valplast - шкала расцветок

Применяемый нами Flexi - J - нейлоновый термопластический полимер, зла стичный и полупрозрачный, имел 4 цветовых оттенка (рис. 4).


Рис. 4-Flexi – J. Шкала расцветок.

Эксклюзивная формула Flexi-Nylon и устойчивые красители позволяли достигнуть максимального эстетического результата и комфортности при эксплуатации протеза. Протезы из Flexi-Nylon отличались высокой прочностью и легкостью конструкции (рис. 5).

Рис. 5. Термопласты разработанные Ashdodental (Израиль).

Flexitesupreme - термопласт с исключительной прочностью и гибкостью, вы-пускамый в светлых и темных розовых оттенках. Для придания жесткости базису (в случае изготовления полного съемного протеза) рекомендуем смешивать материал с акриловыми компонентами, что позволяло расширить диапазон использования.

Рис. 6. Flexitesupreme - шкала расцветок

2..5 Основные характеристики полиоксиметилена

Применяемый нами полиоксиметилен (ацетал) или полиформальдегид „мел биохимическое происхождение и относился к синтетическим смолам. Материалы имеют округлые молекулы или молекулярные клубки (рис. 7 а), а полиоксиметилен имеет продолговатые, цепляющиеся друг за друга нитевидные молекулы (рис. 7б)


Рис. 7. Молекулы полиметилметакрилата (а) и молекулы полиоксиметилена (б).

Предел прочности материалов на основе полиоксиметилена в 20 раз превышает предел прочности акрилового материала, используемого в стоматологии, поэтому в данных материалах можно видеть скорее заменитель металла, чем пластмассы.

Полиоксиметилен состоит из цепей углерода, водорода и кислорода. В материалах, применяемых в стоматологии, не используются химические добавки, которые часто вызывают реакции у лиц, склонных к аллергическим заболеваниям. Нами использовались материалы на основе полиоксиметилена «DentalD» (Италия) и «T.S.M, AcetalDental» (Сан-Марино), Aceplast (Израиль).

Протезы из полиоксиметилена по прочности сравниваются с металлическими, они обладают более высокой функциональностью. За счет эластичности материала обеспечивается более точное и плотное прилегание к зубам и соответственно более надежная фиксация протеза.

« Dental D » - состоял из 7 оттенков цвета зуба, тех станков цвет десны и одного оттенка отбеленных зубов. Шкала представляла собой заготовку, в верхней части которой образец материала был в форме зуба. На другом конце заготовки име лись тонкие усики для того, чтобы подобрать оттенок материала по цвету к пришечной части зуба (рис. 8).


Рис. 8. DentalD- шкала расцветок

«T.S.M. AcetalDental» - был представлен вариантами оттенков зубов по шкале «Vitа» и тремя розовыми оттенками с прожилками (рис. 9).

Рис. 9. T.S.M. AcetalDental — шкала расцветок

Применяемый нами Aceplast - качественно новый продукт, являющийся хоро шей заменой акриловым смолам и металлам во многих случаях протезирования. Выпускается 20 различных цветовых оттенков, из них 16 соответствуют цветовой гамме расцветки "VITA" и 4 - нестандартных цвета).


Полиоксиметилен имеет химическую формулу:

Полиоксиметилен (полиформальдегид, полиметиленоксид), [-СН20-] , синтетический полимер, получают газофазной полимеризацией формальдегида СН2 0, твердое вещество белого цвета молекулярная масса составляет от 10000 до 30000.

Полиоксиметилен не отличается высокой термической и химической стабильностью, но благодаря своей твердости, высокой температуре плавления и стойкости по отношению к органическим растворителям широко применяется для литьевого формования. Полученные изделия из полиоксиметилена отличаются большой жесткостью, усталостной прочностью, малой усадкой при переработке, низкой ползучестью, износо- и влагостойкостью, устойчивостью к щелочным растворителям.

Полиоксиметилен характеризуется высокой усталостной прочностью к динамическим знакопеременным нагрузкам (по этому показателю полиоксиметилен превосходит другие термопласты, в частности поликарбонат, хотя уступает ему по прочности к однократным нагрузкам), стабильностью размеров и низкой ползучестью при повышенных температурах, сохранением достаточно высокой прочности и жесткости при температурах около 100°С, высокой износостойкостью (уступает только полиамидам), хорошими фрикционными свойствами.

Полиоксиметилен перерабатывали на обычных литьевых машинах, а также на экструдерах. Контроль за температурой расплавленного материала должен быть очень точным, чтобы избежать перегрева и разложения полиоксиметилена. Так же нежелательно оставлять его в расплавленном состоянии более 20-30 мин, так как может начаться разложение материала.

Полиоксиметилен быстро кристаллизуется, поэтому литьевые формы рекомендуем нагревать в зависимости от толщины и формы изделий до 60-80 °С. Газообразный формальдегид обладает очень резким запахом даже при минимальных не опасных концентрациях, поэтому при переработке полиоксиметилена машины оборудуют вытяжной вентиляцией, а изделия, вынутые из формы, охлаждают в воде.

2.6 Основные характеристики полипропилена

По своим основным характеристикам полипропилен приближен к нейлону, но уступает ему по некоторым физико-химическим параметрам.

В настоящее время полипропилен для изготовления ортопедических конструкций используют в качестве дешевой альтернативы нейлону.

В нашем исследовании применялся полипропилен с промышленным названием «Липол». Протезы, изготовленные из Липола по физическим и химическим показателям во много раз прочнее протезов из акриловых пластмасс, обладают высокой точностью прилегания.

Переломы базисов протезов в полости рта практически исключаются. Протезы являются биологически нейтральными по отношению к тканям организма и устойчивыми в среде полости рта. Биологическая нейтральность обусловлена отсутствием мономеров, ингибиторов, катализаторов и других реактивных включений.

Липол выпускается двух цветов: розовый и прозрачный. Для получения более легкого оттенка розового цвета, розовый материал рекомендуем смешивать с прозрачным в различных пропорциях в зависимости от необходимого цвета (рис. 10).


Рис. 10. Фотография гранул «Липола» розового цвета и прозрачного.

Полипропилен [-СН2 -СН(СН3 )-]и - бесцветный полимер без характерного запаха и вкуса. Среднечисловая молекулярная масса промышленных марок 75000 -200000.

Боковые метальные группы СН3 могут располагаться в цепи полипропилена случайным образом:

атактический полипропилен

или регулярно:

изотактический полипропилен

В атактическом полипропилене беспорядочное расположение метальных групп препятствует кристаллизации, в результате получается мягкий, резиноподобный материал, который легко растворим в органических растворителях и размягчается при невысоких температурах. Данный материал используется для получения различных изделий методом экструзии, а также в качестве клея для пластмасс.

В изотактическом полипропилене метальные группы расположены регулярно вдоль цепи. Вследствие этого получаются прочные жесткие термопласты с высокими температурами плавления и отличной устойчивостью к растворителям. Изотактический полипропилен - важный промышленный продукт. В настоящее время он широко используется для получения волокон и пленок, и как материал для литьевого и выдувного формования емкостей.

Изделия из полипропилена можно кипятить и стерилизовать вплоть до 130°С. Полипропилен в тонких пленках практически прозрачен (пленки полипропилена прозрачнее пленок из полиэтилена).

Изделия из полипропилена отличаются относительно хорошей износостойкостью, сравнимой с износостойкостью изделий из полиамидов. Полипропилен является хорошим диэлектриком. Его электроизоляционные свойства практически не изменяются даже после длительной выдержки в воде, а диэлектрическая проницаемость почти не зависит от частоты поля и температуры.

Термическая деструкция полипропилена при нагревании в отсутствии воздуха становится заметной при 300°С, т. е. значительно выше области температуры эксплуатации изделий.

Полипропилен выпускается в виде бесцветных или окрашенных гранул. Примерно половину всего производимого полипропилена перерабатывают литьем под давлением при температуре 200-220°С и давлении в форме 35-42 Мн/м (350-420 кгс/см2 ).

2.7 Основные характеристики безмономерных акриловых пластмасс (полиметилметакрилата)

Основными характеристиками термопластических материалов на основе метилметакрилатов является отсутствие свободного мономера, достаточно высокая прочность и эстетичность, что позволяет изготавливать особо тонкие полные протезы без металлических конструкций.

В нашем исследовании использовались безмономерные материалы, на основе акриловых пластмасс FlexiteM.P.( США) Acry-iree (Израиль), The.r.moFree (Сан-Марино), Fusicril (Италия), Polyan (Германия).

Данные материалы имели широкую цветовую гамму оттенков. The.r.moFree - безмономерный термопластический полимер на основе полиметилметакрилата. Шкала расцветок состояла из 3 цветов: 1 прозрачный и 2 розовых с прожилками (рис. 11).

Рис. 11. ThermoFree - шкала расцветок

FlexiteM.P. - полностью полимеризованныи метилметакрилат. Шкала расцветок состояла из 4 цветов: 1 прозрачный (Clear), два цвета слизистой оболочки белой расы (pink, luc-pink) и ethnic цвета слизистой негритянского населения (рис. 12).

Рис. 12. FlexiteMP. - шкала расцвето

Acry-free - термопластичный полимер на основе метилметакрилата с добавлением устойчивых красителей.

Химическая формула:

Полиметилметакрилат [-СН2~С(СООСН3)(СН3)-] - аморфный прозрачный термопласт, имеющий важное промышленное значение. Его молекулярная масса может достигать нескольких миллионов.

Полиметилметакрилат растворяется в собственном мономере и других сложных эфирах, ароматических и галогензамещенных углеводородах, кетонах, муравьиной и ледяной уксусной кислотах, образуя очень вязкие растворы. Он не растворим в воде, спиртах, алифатических углеводородах и простых эфирах. Полимер устойчив к действию разбавленных щелочей и кислот. Полиметилметакрилат физиологически безвреден и стоек к биологическим средам.

При нагревании выше 120°С полиметилметакрилат размягчается, переходит в высокоэластичное состояние и легко формуется. Свыше 200° С начинается заметная деполимеризация полиметилметакрилата, которая с достаточно высокой скоростью протекает при температурах свыше 300°С.

2.8 Основные характеристики этиленвинилацетата

Этиленвинилацетат применялся нами для изготовления индивидуальных позиционеров, зубных протекторов для спорта и индивидуальных мундштуков для дайвинга. Нами использовались термопласты Flexidy (Италия), Corflex Orthodontic (Сан-Марино).

Они обладали высокой степенью эластичности, имели очень маленькую адсорбцию воды, отличную сопротивляемость к кислотам.

Термопластические полимеры на основе этилвинилацетата можно обрабатывать в ручной или универсальной инжекционной машине.

Flexidy - термопластичный сополимер, изготовленный из этилена и винилацетата, представленный в 3-х степенях жесткости, что позволяло в лаборатории совме щать различные типы материала в соответствии, со специфическими требованиями к изготавливаемым устройствам.

80 - высокая жесткость материала, идеальная для изготовления соединительных позиционеров, когда необходима, маленькая амплитуда зубных движений, например для шин при лечении бруксизма, спортивных защитных шин и так далее

65 - средняя жесткость, рекомендована для патологических позиционеров с хорошей степенью эластичности для использования в тех случаях, где необходимо много дентальных движений, например, каппы для дайвинга.

50 - самая мягкая степень жесткости для всех ситуации, где рекомендуется незначительная коррекция прикуса.

Прозрачность материала - важное преимущество этого материала. Непрозрачные материалы не настолько эстетичны. Прозрачный материал дает возможность визуального контроля правильного положения челюстей. Кроме прозрачного бесцветного полимера выпускается 8 цветов полупрозрачного материала (рис. 13).

Рис. 13. Фотография полимера «Flexidy» - 9 цветов


В набор Flexidyвходят пять, ароматических жидкостей позволяющие придавать изделиям различные ароматы: клубника, мяты, лимон и др. фруктов.

Corflex-Orthodontic- это также синетинеский продукт из смеси высокомолекулярных полимеров этилена и винилацетата. Выпускается в широкой цветовой гамме: от прозрачного до черного, всего 10 оттенков.


Глава III . Собственное исследование

Целью нашего исследования явилось экспериментальное изучение у животных реакции на подкожную имплантацию образцов эластических термопластичных полимеров Dental-D и нейлона Valplast, полученных методом инжекционного термического литья, в сравнении с реакцией на акриловые базисные материалы «Фторакс» и «Vertex».

Задачи исследования:

~ Выявить закономерности влияния безмономерных полимеров на клетки печени;

~ Провести сравнительный анализ действия безмономерных полимеров и акриловых материалов на различных сроках эксперимента.

3.1 Материалы и методы исследования

Для достижения поставленной цели исследования проводились в соответствии с ГОСТом Р ИСО 10993.11-99 на 40 половозрелых крысах линии Вистар, имеющих массу тела 200-250 г. Все животные были разделены на 5 групп по 8 животных. Каждая из групп была разделена на 4 подгруппы (по 2 крысы в каждой) в зависимости от сроков выведения из эксперимента. Первой группе проводили имплантацию образцов «Фторакса», второй – «Vertex», третьей «Dental-D», четвертой – «Valplast», а 8 оставшихся крыс составили контрольную пятую группу (таб.№1).

До эксперимента производили взвешивание всех животных и их маркировку. После этого, под эфирным наркозом животных фиксировали на операционном столике за лапы и под кожу спины имплантировали образцы исследуемых материалов в виде пластинок размером 3 х 4 мм. и толщиной 2 мм. Кожу зашивали шелком, рана заживала первичным натяжением. Животным пятой группы имитировали имплантацию образца путем разрезания кожи в области спины, формирования ложа под ней в пределах размеров образца и зашивания шелком.

Животных выводили из опыта в сроки: на 5, 10, 15 и 30-е сутки после операции путем декапитации под эфирным наркозом. Кожу вместе с имплантатами вырезали и фиксировали в нейтральном 10% формалине в течение 2-х недель. Далее проводили вскрытие животного, после чего осматривали полости груди и живота, оценивали макроскопические изменения внутренних органов. Для патогистологического исследования производили забор кусочков ткани печени, легких, сердца, селезенки, почек и лимфатических узлов, которые также фиксировали в нейтральном 10% формалине.

Спустя 2 недели удаляли имплантат из кожи, промывали ее и заливали в парафин. С образцами органов проделывали тоже самое. После этого изготавливали срезы, которые окрашивали гематоксилином и эонозином.

Таблица № 1.

Группы Образцы Кол-во животных Сроки выведения животных
I «Фторакс» 8

5 сутки (2 крысы)

10 сутки(2 крысы)

15 сутки (2 крысы)

30 сутки(2 крысы)

II «Vertex» 8

5 сутки (2 крысы)

10 сутки(2 крысы)

15 сутки (2 крысы)

30 сутки(2 крысы)

III «Dental-D» 8

5 сутки (2 крысы)

10 сутки(2 крысы)

15 сутки (2 крысы)

30 сутки(2 крысы)

IV «Valplast» 8

5 сутки (2 крысы)

10 сутки(2 крысы)

15 сутки (2 крысы)

30 сутки(2 крысы)

V Контроль 8

5 сутки (2 крысы)

10 сутки(2 крысы)

15 сутки (2 крысы)

30 сутки(2 крысы)

Результаты исследований

В результате проведенного морфологического исследования были получены следующие данные:

При изучении препаратов печени выявлено, что гепатоциты, тяжи которых образуют печеночные дольки, имеют неправильную или прямоугольную форму. Их максимальные размеры в контроле колеблются от 111,9 до 129,6 мкм, а минимальные от 51,2 до 65,5 мкм. Диаметр ядра равен от 31,7 до 39,1 мкм, ядрышка от 12,3 до 16 мкм.

При имплантации «Фторакса» наблюдается незначительное увеличение максимальных размеров гепатоцитов. При имплантации «Vertex» увеличение размеров гепатоцитов, диаметров ядер и ядрышек прямо пропорционально длительности эксперимента и к 30 суткам размеры клеток достоверно (р<0,05) увеличиваются на 17%, а диаметры ядер в 1,2 раза. При имплантации «Dental-D» максимальные значения размеров гепатоцитов наблюдаются на 5 сутки эксперимента, а затем они снижаются и достигают контрольных значений к 15 суткам. Идентичная картина наблюдается в значениях диаметров ядер и ядрышек. При имплантации «Valplast» имеет место быть незначительное увеличение размеров гепатоцитов (на 15%) и диаметров их ядер и ядрышек в 1,2 раза в сравнении с контролем (р<0,05).

Изменение максимальных и минимальных размеров гепатоцитов на разных сроках эксперимента


Далее представлена морфологическая картина печени на 10 и 15сутки после имплантации «Valplast» и «Vertex». При имплантации «Vertexа» цитоплазма гепатоцитов становится неоднородной, наблюдаются признаки отека. Кариолемма утолщена за счет периферического расположения хроматина. Ядрышки локализуются преимущественно эксцентрично.


Заключение

Таким образом, экспериментальное исследование по изучению морфологических изменений в органах и тканях животных показало:

- при имплантации полимерных образцов из акриловых и безмономерных материалов наибольшие морфологические изменения, наблюдаются в печени и почках животных при использовании полимера холодной полимеризации «Vertex», степень изменений зависит от материала и срока его применения. Морфологические исследования по применению термопластических полимеров не выявили существенных изменений в тканях, что позволяет рекомендовать его для изготовления базисов съемных зубных протезов в практике ортопедического лечения пациентов с отсутствием зубов.


Список используемой литературы

1. Аболмасов Н.Г., Аболмасов Н.Н. Ортопедическая стоматология // МЕДпресс-информ М. 2003г.

2. Брель А.Л., Дмитриенко СВ., Котляревская О.О. Полимерные материалы в клинической стоматологии. // Волгоград, 2006.

3. Варес Э.Я., Варес Я.Э, Нагурный В.Н.. Дорогу термопластам в стоматологическую ортопедию.// Стоматология сегодня №8 2003.

4. Вязьмина А.В., Усевич Т.Л. Материаловедение в стоматологии // Феникс Ростов-на-Дону 2002г.

5. Гарбара М.И. Справочник по пластическим массам, т.1-2 // М., 1967-69.

6. Дебский В. Полиметилметакрилат. // М., 1972.

7. Дойников А.И., Синицын В.Д. Зубопротезное материаловедение. //

Москва «Медицина» 1981г.

8. Жолудев СЕ., Олешко В.П., Стрижаков В.А., Ворожцов Ю.Д., Шустов Е.Л., Трифонов И.Д., Серебряков А.А. Опыт применения технополимера Dental-D в ортопедической стоматологии / // Стоматология 21 века: вопросы профилактики. Материалы I общероссийского конгресса стоматологов. Пермь 23-25 мая 2001. - Пермь.- 2001.

9. Жулев Е.Н. Частичные съемные протезы (теория, клиника и лабораторная техника) // Е.Н. Жулев. – Н. Новгород.: Нижегородская государственная медицинская академия, 2000 .

10. КабановВ.А. Энциклопедия полимеров.// М., 1977 Зт.

11. Катаев В.М Справочник по пластическим массам. // М, 1975.

12. Каливраджиян Э.С., Чиркова Н.В.,Лещева Е.А. Влияние съемных пластиночных протезов различных конструкций на функциональную активность зубочелюстной системы. Вестник аритмологии. Международный симпозиум "Электроника в медицине" С-пб, 2002.

13. Руководство по ортопедической стоматологии // Под ред. В.Н. Копейкина. - М.: Медицина, 1993.

14. Савкина Н. И., Арутюнов С. Д., Царев В. Н. и др. // Стоматология. — 2002. — № 3.

15. Сорокин B.C. Обоснование к использованию некоторых аллергических проб в клинике ортопедической стоматологии: // Автореф. дис... канд. мед. наук. М., 1971.

16. Трегубов И.Д., Болдырева Р.И., Михаиленко Л.В., Маглакелидзе В.В., Трегубов С.И. Расширение возможностей ортопедического лечения частичной потери зубов, осложненной заболеваниями пародонта.// Научно-практический журнал «Новое в стоматологии», №7 2005.

17. Умарова С. Э. Клинико-лабораторная оценка адаптационных процессов у пациентов с цельнолитыми несъемными зубными протезами: Автореф. дис. .канд. мед. наук. — М., 2000.

18. Царёв В.Н., Огородников М.Ю., Сулемова Р.Х. //Стоматология - 2006г.- №3

19. Чиркова Н.В. Каливраджиян Э.С., Оценка биологической совместимости нового эластичного полимера на основе метилметакрилата // Тезисы научно-практической конференции, посвященной 75-летию профессора Х.А. Каламкарова. - М., 2002.

20. www.krugosvet.ru

21. www.medbook.net.ru

22. www.MosStom.ru

23. www.wikipedia.ru

Похожие рефераты:

Перспективы развития экологического сознания школьников при изучении темы "Полимеры" в курсе химии

Полипропилен

Переработка одноразовых шприцов

Получение и исследование биоактивных композиций на основе полиэтилена высокой плотности и крахмала

Неметаллические материалы

Разработка системы защиты атмосферы при производстве поливинилхлорида

Программа для поступающих в вузы (ответы)

Вторичная переработка пластмасс как пример безотходной технологии

Разработка школьного элективного курса "Полимеры вокруг нас"

Огнестойкое стекло "Пиран"

Изготавление изделий из пласмассы

Роль и место физических методов исследования при изучении некоторых разделов химии высокомолекулярных соединений в школе и в вузе

Повышение качества полиэтиленовых газопроводных труб

Технология переработки из расплавов аморфных и кристаллизующихся веществ

Производство поливинилхлорида и его основные свойства

Переработка полимеров

Полимеры

Огнестойкие композиции на основе полибутилентерефталата
