Содержание

Введение

1. Технико-экономическое обоснование метода производства полиэтилена низкого давления (ПНД)

1.1 Патентный поиск

1.2 Описание существующего производства

1.3 Выбор и обоснование технологии проектируемого производства

1.4 Сравнительный анализ и выбор оборудования

1.5 Размещение объекта и его обоснование

1.6 Проектное предложение

2. Технологическая часть

2.1 Характеристика производимой продукции

2.2 Характеристика сырья

2.3 Операционное описание технологического процесса

2.3.1 Реакторный узел

2.3.2 Узел подачи катализатора

2.3.3 Узел выгрузки продукта

2.3.4 Узел подавления реакции

2.3.5 Термическое обезвреживание газоотходов

2.4 Теоретические основы производства

2.5 Расчет материального баланса производства гомополимера этилена марки 276

2.6 Расчет количества сырья необходимого для выполнения суточной, часовой, годовой программ и расчет количества оборудования

2.7 Тепловой расчет

2.8 Механический расчет

2.8.1 Расчет обечайки

2.8.2 Расчет эллиптического днища

2.8.3 Расчет полусферического днища

2.8.4 Расчет конической обечайки

2.9 Энерготехнологические ресурсы

2.10 Устройство и описание основного аппарата

2.11 Технологический контроль производства

2.12 Перечень основного оборудования

3. Автоматизация и автоматизированные системы управления

4. Строительно-монтажная часть

5. Безопасность жизнедеятельности

5.1 Характеристика объекта

5.2 Характеристика веществ применяемых на объекте

5.3Категорирование помещений по взрывопожарной опасности

5.4 Перечень опасных и вредных факторов, присущих объекту

5.5 Метеоусловия на производственной площадке

5.6 Разработка защитных мероприятий

5.7 Расчет освещения объекта

6. Мероприятия по предупреждению и устранению чрезвычайных происшествий и гражданской обороне

7. Экологическая оценка проекта

8. Экономическая оценка проекта

9. Стандартизация

Заключение

Перечень принятых терминов

Список использованных источников

Приложение А

Приложение Б

Введение [1,2,3]

Промышленное производство полиэтилена низкого давления является одним из самых молодых направлений полимерной химии. Полиэтилен низкого давления – это недорогой, экологически чистый продукт.

С момента открытия новых ионно-координационных катализаторов оно развивается исключительно высокими темпами. Высокие темпы роста производства полиэтилена низкого давления связаны с непрерывно растущими потребностями в этом материале, что объясняется весьма ценным комплексом свойств полиэтилена низкого давления: высокой прочностью, стойкостью к растрескиванию в агрессивных средах, теплостойкостью, морозостойкостью, малым удельным весом, способностью пропускать ультрафиолетовые лучи и поглощать радиоактивные излучения, хорошими диэлектрическими свойствами, хорошей перерабатываемостью в изделия различными методами.

Основные мощности по производству полиэтилена сосредоточены в США, Европе и Японии, но наблюдается перенос производства в станы Персидского Залива и Северной Африки. В США крупными фирмами-производителями являются «Юсай», «Юнион Карбайд», «Доу», в Японии – «Мицубиши Юкка».

Производство полиэтилена низкого давления основано на жидкофазном методе полимеризации этилена в суспензии (АО «Куйбышевнефтеоргсинтез») и на газофазном методе полимеризации этилена на базе оборудования фирмы « Си Джей Би» (Великобритания) по методу фирмы «Юнион Карбайд» (США) (ОАО «Казаньоргсинтез»).

Наиболее крупными потребителями полиэтилена низкого давления являются сельское хозяйство (производство труб и шлангов для полива, обогрева и орошения, производства тары и пленки для теплиц), водное хозяйство и мелиорация (для изготовления изделий санитарно-безнапорных труб), строительная индустрия (для изготовления изделий санитарно-технического назначения, труб и изоляция магистральных газопроводов), пищевая промышленность (для изготовления пленок и тары) и кабельная промышленность.

Использование полиэтилена низкого давления в народном хозяйстве наряду с высокой экономической эффективностью способствует техническому прогрессу – уменьшению веса изделия, увеличение срока их службы, снижение трудоемкости изготовления и т.д.

1. Технико-экономическое обоснование метода производства полиэтилена низкого давления (ПНД)

1.1 Патентный поиск

Для проведения патентных исследований определяется предмет поиска по теме дипломного проекта, подлежащий исследованию.

Предмет поиска: «производство полиэтилена низкого давления».

Поиск проводиться по отечественному патентному фонду библиотеки КГТУ и национальной библиотеки РТ.

Глубина поиска (не менее 5 лет), начиная с текущего года и вглубь без пробелов.

Источником информации об отечественных изобретениях является бюллетень РФ «Изобретения. Полезные модели» и информационно-поисковая система Интернет сайт www. fips.ru.

Классификационные индексы предмета поиска определяются по Международной Патентной Классификации МПК: С, В, А, G.

Целью патентных исследований является установление уровня развития техники и анализ применимости прогрессивных решений в дипломном проекте.

Для составления полного списка изобретений, имеющих отношение к теме поиска, используются текущие и годовые систематические указатели к официальному бюллетеню.

Номера охранных документов, имеющих отношение к теме поиска, заносят в таблицу 1.1.

Таблица 1.1

Номера охранных документов

Анализ отобранных изобретений.

(11) Номер публикации –2289593;

(22) Дата подачи заявки – 2002.08.07;

(72) Авторы –Берхальтер К., Шикеранц В., Дюк Ж.;

(73) Патентообладатель - Базелль Полиолефине ГмбХ;

(54) Название – Оптимизация удаления тепла в газовом процессе с псевдоожиженным слоем.

(56) Реферат

Изобретение относится к способу получения полиэтилена из этилена в газовой фазе в реакторе с псевдоожиженным слоем. Способ получения полиэтилена включает стадии

· гидрирования, в которой подаваемый этилен, содержащий примеси, реагирует с водородом с удалением примесей;

· стадию полимеризации, в которой этилен, покидающий первую стадию, реагирует в газовой фазе в реакторе с псевдоожиженным слоем с образованием полиэтилена.

Технический результат - снижение капитальных и энергетических затрат, достижение высоких выходов продукта за 1 проход в единицу времени.

(11) Номер публикации – 2006127647;

(22) Дата подачи заявки – 2004.12.15;

(71) Заявители – Юнивейшн технолоджиз, ллс;

(72) Авторы – Хаджерти Р.О., Муле М.Э., Агапиоу А.К., Куо Ч., Гуди М.Г., Хусейн Д.Ф., Паннелл Р., Шуль Д.Ф.;

(54) Название – Способ устранения образования отложений в газовых реакторах.

(56) Реферат

Изобретение относится к способу введения в реакторную систему стабилизирующей работу добавки в количестве, которое предотвращает или устраняет образование отложений полимера.Получаемого реакцией полимеризации олефина, где реакцию полимеризации проводят в реакторной системе, которая включает реактор с псевдоожиженным слоем, зону уноса, средство подачи катализатора для введения каталитической системы, способной образовывать полимер, средство подачи стабилизирующей работу добавки для введения стабилизирующей работу добавки независимо от каталитической смеси, средство мониторинга уровней электростатической активности в зоне уноса.

Технический результат – предотвращение или устранение образование отложений полимера.

(11) Номер публикации – 2005123719;

(22) Дата подачи заявки - 2003.12.05;

(71) Заявители - Юнивейшн технолоджиз, ллс;

(72) Авторы - Канн Д.К., Чжан М., Севалльос-Кандау Х.Ф., Мурхаус Д., Зилкер Д., Эйписетч М., Гуди М.Г.;

(74) Патентный поверенный – Веселицкая И.А;

(54) Название - Получение полиэтилена с широким молекулярно-массовым распределением.

(56) Реферат

Изобретение относится к способу получения полиэтилена из этилена в газовой фазе в реакторе с псевдоожиженным слоем. Способ получения полиэтилена включающий стадии контактирования этилена в полимеризационных условиях с каталитической системой, которая представляет собой нанесенный на носитель хромовый катализатор, включающий оксид хрома, содержащий диоксид кремния носитель, включающий диоксид кремния, выбранный из группы, включающей диоксид кремния, обладающий удельным объемом пор от примерно 1,1 до примерно 1,8 см³ /г и удельной площадью поверхности от примерно 245 до примерно 375 м² /г. Полученный полимер имеет широкое молекулярно-массовое распределение.

(11) Номер публикации – 2289591;

(22) Дата подачи заявки - 2005.09.30;

(72) Авторы – Баулин А.А, Кудряшов В.Н., Поташкин А.Ф., Сугоняко В.Г., Бобров Б.Н., Акланов В.А..

(73) Патентообладатель – ОАО «Казаньоргсинтез»;

(54) Название – Способ получения полиэтилена низкого давления.

(56) Реферат

Изобретение относится к технологии получения полиолефинов, а именно к синтезу полимеров этилена на модифицированных оксиднохромовых катализаторах по методу низкого давления в газофазном реакторе с псевдоожиженном слоем. Описан способ получения полиэтилена низкого давления непрерывной газофазной полимеризацией этилена в реакторе с псевдоожижающей решеткой с использованием катализатора, содержащего оксид хрома, модифицирующий оксид, фтор и диоксид кремния в качестве носителя, с подачей в реактор ниже псевдоожижающей решетки газообразной реакционной смеси, содержащей этилен, водород и азот. Технический эффект - повышение выхода полиэтилена низкого давления с единицы массы используемого катализатора, снижение расходной нормы катализатора в производстве полиэтилена низкого давления при сохранении постоянства показателей качества синтезируемого полимера.

(11) Номер публикации – 2258606;

(22) Дата подачи заявки - 2004.04.01;

(72) Авторы – Балашов М.М., Чистов В.И., Рыжов В.В.

(73) Патентообладатель – Московский государственный университет инженерной экологии;

(54) Название – Устройство для переработки термопластического материала.

(56) Реферат

Изобретение относится к переработке вторичных полимерных материалов, в частности отходов полиэтиленанизкогодавления. Устройство для переработки термопластичного материала содержит корпус с загрузочной зоной и выходными каналами, размещенные в стенке корпуса нагреватели и расположенный в полости корпуса рабочий орган в виде зацепляющихся зубчатых валков, два из которых являются загрузочными. Зона загрузки ограничена валками и поверхностью корпуса, расположенной вдоль образующей валков.

Поверхность, которая проходит через ребра загрузочной зоны корпуса, примыкающие к загрузочным валкам, расположена на расстоянии от плоскости, проходящей через оси загрузочных валков меньшим их радиуса. Отсутствие части корпуса, покрывающего загрузочные валки, дает возможность подавать в загрузочную зону вторсырье, габариты которого превышают размеры самой установки. Конфигурация загрузочной зоны обеспечивает возможность переработки крупногабаритных материалов, а также улучшает условия эксплуатации.

(11) Номер публикации – 2001 114204;

(22) Дата подачи заявки – 1999.10.14;

(71) Заявители – Истман кемикал компании;

(72) Авторы – Форд Р.Р., Стюарт Р.К.

(74) Патентный поверенный – Лебедева Н.Г.

(54) Название – Способ полимеризации олефинов.

(56) Реферат

Изобретение относиться к способу полимеризации олефинов, включающий контактирование в условиях полимеризации олефинов с катализатором Циглера-Натта, с образование полимера. Технический эффект - повышение выхода полиэтилена низкого давления.

(11) Номер публикации – 2240330;

(22) Дата подачи заявки - 2000.03.23;

(72) Авторы – Файндт Х.Я., Биттерлих Ш., Эфертц К., Хеккер М.

(73) Патентообладатель - Базелль Полиолефине ГмбХ;

(74) Патентный поверенный – Томская Е.В.

(54) Название – Способ выделения олефинов из установок для получения полиолефинов.

(56) Реферат

Изобретение относится к области газофазной полимеризации. Описан способ выделения олефинов из содержащей один или несколько олефинов, инертный газ и катализаторный яд газовой смеси, причем газовая смесь подается в разделительный блок и разделяется на олефин и инертный газ. Способ данного изобретения отличается тем, что до или после разделительного блока присоединена аппаратура для удаления катализаторного яда. Олефины выделяют при этом из газовой смеси, образующейся при каталитической газофазной полимеризации для получения полиолефинов в виде отходящего газа. Технический результат: способ позволяет регенерацию олефинов из отходящего газа и их повторное введение в реакционную смесь.

Патентные исследования по фонду изобретений показали, что тема разработана достаточно хорошо. Однако внимание разработчиков к исследуемой теме неравномерно по годам. Пик изобретательской активности приходиться на 2002-2006. Для анализа отобрано 7 изобретений, именующих непосредственное отношение к исследуемой теме. В них разработаны способ оптимизации удаления тепла в газовом процессе с псевдоожиженным слоем, устранения образования отложений в газовых реакторах, получение полиэтилена с широким молекулярно-массовым распределением, устройство для переработки термопластического материала, способ полимеризации олефинов, способ получения полиэтилена низкого давления, способ выделения олефинов из установок для получения полиолефинов, при этом решаются задачи проведения газофазной полимеризации в псевдоожиненном слое с точки зрения экономии капитальных вложений, путем сокращения времени простоя на чистку реактора от отложений, сокращения энергетических затрат, достижения высокого выхода продукта.

1.2 Описание существующего производства [4]

Производство полиэтилена низкого давления ОАО «Казаньоргсинтез» введено в эксплуатацию в 1983 году. Проектная мощность производства по порошку составляет 192563,4 т/год, в том числе:

- гомополимера - 59842,4 т/год

- сополимера с бутеном-1 - 123039 т/год

- сополимера с пропиленом - 9692 т/год

Производство состоит из трех технологических линий полимеризации, которые обеспечивает сырьем одна технологическая линия очистки сырья.

Получение полиэтилена низкого давления (гомополимера и сополимера с пропиленом и бутеном-1) осуществляется газофазным методом при температуре 90°С - 112°С и давлении (17-19) кгс/см2 (1,7- 1,9 МПа) с применением в качестве катализатора хроморганических соединений, нанесенных на силикатную основу.

Сырье, используемое в производстве полиэтилена (этилен, водород, азот), проходит предварительную очистку.

Разработчик технологического процесса фирма "Юнион Карбайд" (США).

Производство полиэтилена низкого давления относится к первой категории по технико-экономическому уровню.

Производство реконструкции не подвергалось.

1.3 Выбор и оценка существующего метода производства [1,2,5]

В настоящее время существуют три основных промышленных метода производства полиэтилена:

· радикальная полимеризация этилена при высоком давлении

· полимеризация на гетерогенных каталитических системах при низком давлении

· полимеризация при среднем давлении.

При выборе метода производства полиэтилена основываются на их сравнительной характеристики.

Высокое давление процесса делает производство опасным с точки зрения промышленной безопасности.

По сравнению с полиэтиленом высокого давления полиэтилен низкого давления имеет более высокую температуру плавления, большую прочность, жесткость. Полиэтилен низкого давления проявляет большую стойкость к действию растворителей, масел и жиров чем полиэтилен высокого давления. Он имеет модуль изгиба при 20єС в 2,5 раза выше, чем модуль упругости полиэтилена высокого давления.

Для данного проекта выбрано производство полиэтилена низкого давления.

В промышленности полиэтилен низкого давления (ПНД) получают ионной и ионно-координационной полимеризацией в газовой и жидкой фазе.

При выборе метода производства полиэтилена низкого давления основываются на их сравнительной характеристике.

Получение полиэтилена в газовой фазе, где в отличии от производства полиэтилена в жидкой фазе не применяются органические растворители, позволяет исключить из технологического процесса стадии выделения и промывки полимера. Таким образом, технологическая схема газофазного метода значительно упрощается. Вывод готового продукта, то есть разгрузка порошка, происходит непосредственно из реакторов. Так как количество катализатора, расходуемого на единицу веса полимера мало, удалять остатки катализатора после процесса полимеризации из полимера не требуется.

Кроме того, отсутствие в процессе растворителя делает производство менее опасным с точки зрения промышленной безопасности и экологичности процесса.

При получении полиэтилена в газовой фазе теплосъем осуществляется самим этиленом, который циркулирует через выносные холодильники. Для предотвращения уноса частиц полимера с потоком газа предусмотрена специальная конструкция реактора – то есть не требуется специальных аппаратов для отделения полимера от теплоотводящего агента, как в случае производства полиэтилена низкого давления в жидкой фазе.

Упрощение технологической схемы за счет применения газофазного метода стало возможным благодаря разработке высокоэффективных хроморганических катализаторов, применение которых позволило получать широкий ассортимент марок полиэтилена с плотностью 940-960 кг/м³ и как с узким, так и с широким молекулярно-массовым распределением.

Кроме того, газофазный метод производства выгоден и с экономической точки зрения. Во-первых, за счет упрощения технологической схемы снижается себестоимость продукта. Во-вторых, такой способ производства приводит к более рациональному использованию реагентов. В третьих поскольку резко снижается объем сточных вод, уменьшаются затраты на их очистку.

На основании сравнительных данных для данного проекта взято производство полиэтилена низкого давления в газовой фазе.

В таблице 1.2 представлены показатели ведущих фирм по производству полиэтилена низкого давления различными методами.

Таблица 1.2

Показатели ведущих фирм по производству полиэтилена низкого давления различными методами

Выводы: из приведенной таблицы видно, что единый метод производства, на которой ориентировались бы фирмы, отсутствует. Все ведущие фирмы имеют производство полиэтилена высокой плотности с технологией производства собственной разработки.

Все методы производства обеспечивают выпуск качественной продукции, которая имеет, сбыт на мировом рынке.

На основании приведенных в таблице технических характеристик методов производства следует, что метод газофазной полимеризации выгодно отличается от метода жидкофазной полимеризации. При газофазной полимеризации резко сокращается расходы воды и пара.

1.4 Сравнительный анализ и выбор оборудования

Реактор фирмы Юнион Карбайд (США) предназначен для проведения газофазной полимеризации в псевдоожиженном слое, представляет собой цилиндрический сосуд с расширенной верхней частью. Расширенная верхняя часть предотвращает унос псевдоожиженных частиц полиэтилена за счет снижения скорости газового потока. Внутри реактора на уровне нижнего фланца встроена решетка, которая служит для удержания слоя порошка полиэтилена. Решетка имеет 1360 отверстий диаметром 14,3мм. Эти отверстия прикрыты металлическими уголками, которые предотвращают попадание порошка полиэтилена под решетку и улучшают распределение газа. Под решеткой установлен отбойный зонт, который служит для более равномерного распределения газа.

Для очистки внутренней поверхности, а также для проведения внутреннего осмотра реактора оборудован четырьмя люками-лазами. Каждый люк-лаз имеет вставной стакан, необходимый для сглаживания внутренней поверхности реактора и предотвращения скопления порошка полиэтилена в полости люка-лаза, его спекания и образования агломерата.

Для контроля температуры по всей высоте реактора предусмотрены датчики температуры, регистрирующие температуру зон на многоточечном самописце. Предусмотрены также термокарманы для проведения контрольных замеров температуры в различных точках реактора.

Реактор фирмы (Amaco США) для газофазной полимеризации имеет грушевидную форму, которая предотвращается унос псевдоожиженных частиц за счет снижения скорости газового потока. В нижней части реактора имеется распределительная решетка, диаметр отверстий решетки равен 19,5мм количество 1000 штук.

Для очистки внутренней поверхности, а также для проведения внутреннего осмотра реактора оборудован люками-лазами.

Для контроля температуры по всей высоте реактора предусмотрены датчики температуры. Предусмотрены также термокарманы для проведения контрольных замеров температуры в различных точках реактора.

В производстве полиэтилена низкого давления для охлаждения циркуляционного газа можно использовать как воздушный холодильник, так и водяной. Воздушный холодильник имеет ряд преимуществ таких как экономия охлаждающей воды, уменьшение количества сточных вод, значительные сокращения затрат труда на чистку аппарата ввиду отсутствия накипи и отложения солей, уменьшение расходов связанных с организацией оборотного водоснабжения технологических установок. Водяной холодильник так же имеет ряд преимущества, по сравнению с воздушным холодильником он имеет более высокий КПД, малые размеры (компактен), охлаждение не зависит от климатических условий. Для проектируемого производства я выбираю водяной холодильник.

На основании сравнительных данных для данного проекта взят реактор фирмы «Юнион Карбайд», т.к. отверстия распределительной решетки имеют меньший диаметр, чем в реакторе фирмы, что улучшает распределение газа. Эти отверстия прикрыты уголками, что отсутствует в конструкции реактора фирмы. Для проектируемого производства я выбираю водяной холодильник, Данный холодильник имеет более высокий КПД, малый размер (компактен), охлаждение не зависит от климатических условий и более безопасен для ремонтной бригады, так как находится на отметке 0.000 в отличие от воздушного холодильника который находится на самой высокой отметке и является весьма опасным и сложным для поднятия необходимого ремонтного оборудования.

1.5 Обоснование места размещения объекта

Площадка строительства расположена в северо-западном промышленном узле города Казани.

Проектируемое производство расположено на резервной территории ОАО «Казаньоргсинтез» в 26 квартале, которая расположена на не пригодных для сельского хозяйства землях. Целесообразность производства диктуется благоприятным сочетанием условий для увеличения мощности установки:

- сырьевая база – производство по получению этилена;

- электроэнергия – рядом находится ТЭЦ-3;

- наличие высококвалифицированных кадров, возможность пополнения новыми работниками и специалистами из ГПТУ и КГТУ.

Район строительства производства относиться ко II климатическому району. Рельеф площадки относительно ровный, с небольшим уклоном.

Также город Казань является крупным железнодорожным узлом, что дает возможность бесперебойного вывоза готовой продукции по железной дороге, проложенной к ОАО «Казаньоргсинтез».

1.6 Проектное предложение

Предлагаемый дипломный проект включает в себя проектное предложение, которое должно быть рассмотрено как с позиции технологии, технической возможности реализации, так и с позиции экономики, охраны труда и экологии и т.д.

Дана оценка проектного предложения с общеинженерных позиций.

Дипломный проект включает в себя проектное предложение, выгодно отличающего проектируемое производство от действующего аналога.

1) Замена воздушного холодильника на водяной нам дает:

· эффективность теплосъема

У внедряемого водяного холодильника теплосъем гораздо эффективнее чем у воздушного холодильника, достигается это за счет циркуляции холодной воды в нем.

· независимость от климатических условий (времени года)

В настоящее время на предприятии «Казаньоргсинтез» идет прямая зависимость от климатических условий, при использовании воздушного холодильника. При внедрении водяного холодильника мы избегаем этой зависимости.

· стабильность температуры в редакторе

Благодаря внедрению водяного холодильника достигается стабильность температуры в реакторе при использовании же воздушного холодильника идут температурные перепады.

· безопасность эксплуатации

Водяной холодильник значительно безопасней, чем воздушный. При запуске реактора при использовании воздушного холодильника необходимо производить закрытие лопастей (длина лопасти 3 метра) так же при этом необходимо проконтролировать полностью ли покинут опасный участок личным составом в целях избежание травм.

· простота эксплуатации и ремонта

Ремонт водяного холодильника производить значительно легче и безопасней, чем воздушного холодильника. Водяной холодильник более прост по своей конструкции и эксплуатации, так как он находится на отметке 0.000, он очень удобен для ремонта и наблюдения за ним. Воздушный холодильник размещен на самой высокой отметке, что доставляет массу сложностей для поднятия ремонтного инструмента ремонтной бригаде.

Экономическая оценка проектного предложения приведена в разделе «Экономическая оценка проектных предложений».

2. Технологическая часть

2.1 Характеристика производимой продукции [3]

Производимая продукция это полиэтилен марки 276.

Полиэтилен низкого давления порошкообразный представляет собой порошок белого цвета (твердый высокомолекулярный продукт), полученный в газовой фазе с применением хроморганических соединений в качестве катализатора.

Химическая формула – (-СН₂ -)_n -, где n-средняя степень полимеризации.

Он обладает высокими механическими свойствами.

Плотность полиэтилена является мерой кристалличности, а так же степени разветвленности макромолекулы полиэтилена.

Повышение плотности вызывает повышение сопротивления разрыву, твердости, химической стойкости, температуры размягчения и предела текучести, но приводит к понижению вязкости при изгибе и сопротивления растеканию под напряжением.

Свойства полиэтилена марки 276 приведены в таблице

Таблица

Свойства полиэтилена марки 276

В готовые изделия порошкообразный полиэтилен перерабатывается методом экструзии, выдувания и литья под давлением.

В зависимости от свойств полиэтилен используется для производства труб, пленок, листов, моноволокна, тонко- и толстостенных изделий различного габарита (сиденья, ведра, бачки, контейнеры).

2.2 Характеристика сырья [3]

Характеристика основного сырья приведена в таблице 2.1.

Таблица2.1

Характеристика основного сырья

Характеристика вспомогательного сырья приведена в таблице 2.2

Таблица 2.2

Характеристика вспомогательного сырья

2.3 Операционное описание технологического процесса [3]

2.3.1 Реакторный узел

Полимеризация

Реакция полимеризации осуществляется в реакторе поз.1, представляющем собой вертикальный цилиндрический аппарат с расширенной верхней частью. Объем - 539 м³ .Диаметр нижней части реактора 4,4 м, верхняя часть грушевидной формы расширена до 7,3 м, что предотвращает унос частиц из псевдоожиженного слоя за счет снижения скорости газового потока. В нижней части реактора находится распределительная решетка, отверстия в которой прикрыты металлическими уголками, необходимыми для исключения попадания порошка полиэтилена под решетку и улучшения распределения газа.

Псевдоожиженный слой порошка полимера создается непрерывной подачей циркуляционного газа через распределительную решетку в реактор. Большая часть мелких частиц полимера, захваченных циркуляционным газом из псевдоожиженного слоя, осаждается в верхней расширенной части реактора и возвращается в слой.

Давление в реакторе поз.1 поддерживается на заданном уровне путем изменения степени открытия клапана, установленного на линии подачи свежего этилена. При превышении давления избыток газа сбрасывается через клапан на факел.

Для контроля температуры по всей высоте реактора поз.1 предусмотрены датчики температуры, регистрирующие температуру зон на многоточечном самописце. Предусмотрены также термокарманы для проведения контрольных замеров температуры в различных точках реактора. Для охлаждения циркуляционного газа на линии нагнетания компрессора поз.10 предусмотрен воздушный холодильник поз.4, имеющий шесть вентиляторов: три на стороне входа газа, три на стороне выхода газа. Вентиляторы, установленные на входе, имеют постоянный угол наклона лопастей у вентиляторов, установленных на выходе, угол наклона лопастей изменяется.

Производительность реактора регулируется количеством подаваемого катализатора путем изменения скорости вращения ротора питателя поз.6.

Охлажденный до температуры не более 112°С циркуляционный газ после введения в него необходимых количеств водорода смешивается со свежим этиленом и поступает в реактор поз.1.

Процесс полимеризации идет при температуре 90-112°С, давлении не более 19 кгс/см² , расходе циркуляционного газа 400000-640000 кг/ч и высоте псевдоожиженного слоя не более 12,0 м. Для предотвращения забивки порошком полиэтилена предусмотрена постоянная продувка свежим этиленом линии выгрузки порошка из реактора, линии ввода катализатора в реактор, штуцера предохранительного клапана, штуцера факельной линии реактора, штуцеров ввода азотнокислородной смеси в реактор.

Технологической схемой предусмотрена подача в реакторную систему азота высокого давления для опрессовки и продувки после ремонта.

2.3.2 Узел подачи катализатора

Катализатор из емкости поз.11, находящейся в отделении приготовления катализаторов, пневмотранспортом подается в резервуар для катализатора поз.5. Количество поданного катализатора контролируется по весам поз.12. На каждую технологическую нитку предусмотрены два резервуара поз.5. Катализатор из резервуара поз.5 просеивается через сетку и поступает в питатель поз.6, состоящий из бункера и роторного дозатора. Катализатор после дозатора поступает в секцию подхвата и потоком азота высокой чистоты с расходом не менее 5 кг/ч и давлением не более 31 кгс/см² подается в реактор поз.1. Технологической схемой предусмотрена возможность возврата катализатора из резервуара поз.5 и питателя поз.6 в емкость поз.11. Возврат катализатора производится при остановке питателя на ремонт. Также возврат катализатора производится в случае неактивного катализатора и при переходе с одного типа катализатора на другой.

2.3.3 Узел выгрузки продукта

Выгрузка продукта из реактора поз.1 производится периодически, при этом часть псевдоожиженного слоя порошка выгружается в одну из двух емкостей для выгрузки продукта поз.2 объемом 4,2 м³ каждая.

За один цикл выгрузки в емкость для выгрузки продукта поз.2 поступает от 900 до 1200 кг порошка и 65 ¸ 70 кг циркуляционного газа. Количество выгруженного порошка зависит от насыпной плотности порошка и от остаточного давления в емкости для выгрузки продукта. Из емкости поз.2 - 90% газа через металлокерамический фильтр поз.7 сдувается в уравнительные емкости поз.9 или на факел. Очистка фильтра поз.7 проводится обратным потоком газа при выгрузке порошка из емкости поз.2 в продувочную емкость. После снижения давления в емкости поз.2 до 5 кгс/см² порошок выгружается в продувочную емкость поз.3, при этом газ, поступающий с порошком, сбрасывается на факел через рукавный фильтр поз.8. Рукавный фильтр поз.8, имеющий 36 цилиндрических войлочных элементов, защищает коллектор факела от попадания в него порошка. Выгрузка порошка из продувочной емкости осуществляется роторным питателем поз.13 в линию пневмотранспорта к силосам поз.14 отделения хранения порошка. Из любой технологической линии порошок направляется в любой из 16 силосов, а также в реакторы поз.1 при помощи направляющихся клапанов поз.15, 16, 17. Транспортировка порошка производится азотом с помощью газодувок поз.18. Транспортирующий азот из силосов поз.14 проходит через фильтры поз.19, холодильники поз.20 и поступает на всос газодувки поз.18.

Уравнительные емкости поз.9, установленные на линии сдувки этилена из емкости для выгрузки продукта поз.2, объемом 100 м3 каждая предназначены для сглаживания пульсаций при периодической выгрузке порошка из реактора поз.1. Давление в уравнительной емкости поз.9 (3 кгс/см² ) поддерживается путем изменения степени открытия клапана на линии сброса сдувочного газа на факел.

2.3.4 Узел подавления реакции

Подавление процесса полимеризации необходимо в случаях, связанных с увеличением температуры процесса полимеризации, т.к. при этом происходит размягчение (спекание) порошка полиэтилена, образование кома, листов и т.д. Образовавшийся ком вызывает нарушение псевдоожижения и, как следствие, нарушение съема тепла потоком циркуляционного газа. Этот процесс идет до образования сплошного монолита во всем объеме реактора.

Температура размягчения порошка полиэтилена лежит в интервале 120-130°С. В аварийных ситуациях (при повышении температуры в реакторе на 5°С выше заданной, при низком расходе циркуляционного газа, остановке циркуляционного компрессора поз.10) в реакторную систему вводится для подавления реакции полимеризации каталитический яд - азотнокислородная смесь.

Реакторный узел снабжен восемью баллонами объемом 40 л каждый. При повышении температуры в реакторе выше, чем на 5°С от заданной, каталитический яд вводится вниз реактора и распределяется по всему слою порошка вместе с потоком циркуляционного газа.

2.3.5 Термическое обезвреживание газоотходов

Факельная установка служит для сжигания газообразных отходов, поступающих из различных отделений цеха. В состав факельных газов входят следующие компоненты: этилен, водород, азот, изопентан, б-бутилен, пропилен, четыреххлористый углерод, толуол, гептан. Температура газов, сбрасываемых на факел, не более 130єС. Факельные газы проходят через сепараторы, где отделяются от углеводородного конденсата (в основном изопентана) и от уносимого вместе с газом порошка полиэтилена. Из сепараторов жидкие углеводороды периодически перекачиваются насосами на печь сжигания. Жидкость, сконденсированная в молекулярном затворе по трубопроводу с теплоспутником отводиться на всас насосов. Факельные газы поступают в ствол, проходят через затвор и сжигаются на выходе из ствола факела.

Для обеспечения бездымного горения в пламя впрыскивают через форсунки водяной пар с давлением не менее 1,0 МПа. При залповых выбросах газов на факел до 1665000 кг/час происходит неполное сгорание углеводородов.

Для исключения проникновения воздуха в факельный ствол и образования в нем взрывоопасных смесей в нижнюю часть подается топливный газ. Обеспечение непрерывного сгорания газов осуществляется дежурными горелками, которые зажигаются от генератора пламени. Топливный газ и сжатый воздух проходят через редукторы и, смешиваясь в смесителе генератора, образуют горючую смесь, которая воспламеняется электрической свечой.

Из генератора пламя по трем трубопроводам поступает к трем дежурным горелкам.

2.4 Теоретические основы производства [1,2,4]

Полиэтилен низкого давления (НД) получают полимеризацией этилена в газовой фазе при давлении 2,2 МПа и температуре 100—105°С в присутствии хроморганических катализаторов на силикатных носителях. Наибольшее распространение получила каталитическая система: хромоцен – дициклопентадиенилхромат нанесенный на активированный силикагель.

CH═ CHCH═ CH

CH – Cr – CH

CH═ CHCH═ CH

Активность катализатора в процессе полимеризации определяется чистотой хроморганических компонентов, удельной поверхностью носителя, объемом пор и их средним диаметром, а также температурой дегидратации носителя и условиями взаимодействия хроморганического соединения с носителем.

Хромоцен приобретает активность в результате хемосорбции на силикагеле. Рост полимерной цепи происходит по связи согласно общепринятому механизму Циглера-Натта.

Каталитическая активность бис (трифенилсилил) хромата, нанесенного на SiO2, значительно возрастает при обработке его алкилалюминием, например диэтилалюминийэтоксидом [A1(C₂ H₅ )₂ OC₂ H₅ ].

Технологический процесс состоит из стадий очистки газов, приготовления катализатора, полимеризации этилена, компаундирования (стабилизации и грануляции), расфасовки и упаковки готового продукта.

Тонкая очистка этилена и других газов проводится для предотвращения отравления катализатора и получения полиэтилена с заданными свойствами. Приготовление катализатора включает активацию силикатного носителя, получение хроморганических компонентов (хромацена и силилхромата), нанесение 6% хромацена и 6% силилхромата на активированный носитель — силикагель. Процесс осуществляется в среде изопентана.

От условий проведения активации силикагеля зависит содержание в нем гидроксильных групп, за счет взаимодействия с которыми образуется химическая связь хромоцена с носителем. Для предотвращения образования циклических структур содержание гидроксильных групп в носителе должно быть минимальным. Это достигается дегидратацией силикагеля при высоких температурах (600—800 °С). Активацию силикагеля-носителя при высоких температурах проводят в кипящем слое, создаваемом осушенным воздухом с последующей заменой воздуха азотом. Активированный силикагель получают в виде порошка.

При получении хромацена сначала синтезируют циклопентадиенил натрия путем взаимодействия циклопентадиена с металлическим натрием в среде осушенного тетрагидрофурана при 5-10°С и отдувкой выделяющегося водорода азотом. Затем при 40°С в реактор вводят трихлорид хрома. При повышении температуры до 60°С образуется хромоцен. Далее проводят замещение тетрагидрофурана на толуол (подачей в зону реакции осушенного толуола). Содержимое реактора охлаждают до 30 °С. Жидкий 5%-ный раствор хромоцена поступает в отделение нанесения хромоцена на силикатный носитель.

Силилхромат получают взаимодействием трифенилсиланола и триоксида хрома при 60 °С в среде тетрахлорида углерода в присутствии сульфата магния для поглощения выделяющейся воды. Реакционную массу фильтруют для отделения непрореагировавшего триоксида хрома магния.

Для кристаллизации силилхромата содержимое реактора упаривают и при 70°С растворяют в гептане. При охлаждении раствора до 36°С выпадают кристаллы силилхромата, которые высушивают при 60°С и подвергают дроблению для получения порошка.

Для нанесения хроморганических компонентов на силикатный носитель, активированный диоксид кремния подают в смеситель, в который дозируют очищенный изопентан, силилхромат и раствор диэтилалюминийэтоксида в изопентане либо раствор хромоцена и тетрагидрофуран. Очищенный и высушенный катализатор в виде порошка выгружают в емкость, из которой пневмотранспортом передают в реактор полимеризации.

Применение хроморганических катализаторов позволяет получать полиэтилен с плотностью 940-965кг/м³ как с узким, так и широким молекулярно-массовым распределением, который перерабатывается в изделия всеми существующими способами.

Полимеризация протекает по ионно-координационному механизму.

Рост цепи осуществляется по связи катализатор-углерод.

- СН₂ -СН₂ -Кт + п(С₂ Н₄ ) → (С₂ Н₄ )п-СН₂ -СН₂ -Кт, где

Кт-катализатор

Обрыв цепи осуществляется за счет переноса реакции к водороду, а так же мономеру или сополимеру.

- (С₂ Н₄ )п-СН₂ -СН₂ -Кт + Н₂ → (С₂ Н₄ )п-СН₂ -СН₃ + Кт-Н

- (С₂ Н₄ )п-СН₂ -СН₂ -Кт + СН₂ =СН₂ → (С₂ Н₄ )-СН=СН₂ + Кт-СН₂ -СН₃

Для получения гомополимера газофазным методом применяют катализатор «S-9» (хромоцен на силикагеле).

Катализатор "S-9" применяется для получения гомополимера. Показатель текучести расплава (ПТР) гомополимера этилена регулируется изменением соотношения водород/этилен. При увеличении соотношения увеличивается ПТР, плотность, отношение потоков расплава (КСС).

При увеличении содержания хрома в катализаторе ПТР так же возрастает, поэтому при замене катализатора с низким содержанием хрома на катализатор с более высокой концентрацией хрома необходимо заблаговременно начать понижать концентрацию водорода в циркуляционном газе.

Получаемый полимер на катализаторе "S-9" имеет узкий разброс ММР.

2.5 Расчет материального баланса процесса производства полиэтилена марки 276

Концентрация реагентов в процессе получения полиэтилена марки 276 приведена в таблице 2.3.

Таблица 2.3

Концентрация реагентов в процессе получения полиэтилена марки 276.

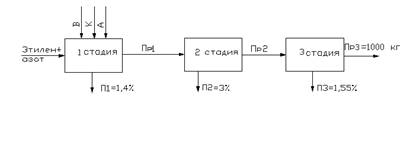

Схема материальных потоков представлена на рисунке 2.1.

Рисунок 2.1 Схема материальных потоков

1 стадия –полимеризация; 2 стадия –выгрузка продукта 1-я стадия; 3 стадия – выгрузка продукта 2-я стадия; В – водород; В=0,32 кг; К – катализатор; К=0,32 кг; А – азот; А=1,38 кг; П1-П3 – потери на соответствующих стадиях; П1=1,4; П2=3%; П3=1,55%; Пр1-Пр3 – продукты на соответствующих стадиях; Пр3 готовый продукт; Пр3=1000 кг;

Расчет ведем с последней стадии

3 стадия.

Количество продукта полученного на второй стадии находим по формуле

Пр3 = Пр3 + П3; 100% = Пр3 + 1,55%, отсюда следует что

Пр3 = 98,45%;

Пр3 = 1000 кг;

} П3 = 15,74 кг;

Пр2 = 1000 + 15,74 = 1015,74 кг;

2 стадия

Количество продукта полученного на первой стадии находим по формуле

Пр1 = Пр2 + П2;

100% = Пр3 + 3%, отсюда следует что

Пр2 = 97%;

Пр2 = 1015,74;

} П2 = 31,41 кг;

Пр1 = 1015,74+31,41 = 1047,15 кг;

2 стадия

Количество этилена и азота находим по формуле

А + Э = Пр1-В-К-А + П1;

А + Э = 1047,15 - 0,32 - 0,32 - 1,38 + П1;

А + Э = 1045,13 + П1;

100% = 1045,13 + 1,4%;

} П1 = 14,84 кг;

А + Э = 1047,15 + 14,84 = 1059,97 кг;

Полученные результаты сведем в таблицу 2.4.

Таблица 2.4

Материальный баланс процесса получения полиэтилена в расчете на 1 тонну продукта

2.6 Расчет количества сырья необходимого для выполнения суточной, часовой, годовой программ и расчет количества оборудования [6]

Цель расчета - определить количество сырья необходимого для выполнения суточной, часовой, годовой программ и определить необходимое количество оборудования для производства полиэтилена марки 276.

Исходные данные [2]

Годовая производительность цеха = 198000 тонн/год;

Производительность реактора = 8770 кг/час = 8,77 тонн/час;

Треж – режимный фонд времени = 7600 часов = 317 дней;

Трем = 400 часов = 17 дней;

Расчет количества сырья необходимого для выполнения суточной, часовой и годовой программ

Найдем суточную производительность цеха по формуле

, тонн/сутки;

N – годовая производительность цеха;

Треж – режимный фонд времени;

тонн/сутки;

Суточный расход сырья, используемого для получения полиэтилена марки 276.

Этилен = 615,14*1,06 = 652,0484 тонн/сутки;

Водород = 615,14*0.00032 = 0,197 тонн/сутки;

Катализатор = 615,14*0.00032 =0,197 тонн/сутки;

Часовой расход сырья, используемого для получения полиэтилена марки 276.

Этилен = 652,0484/24 =27,17 тонн/час;

Водород = 0,197/24 =0,0082 тонн/час;

Катализатор = 0.197/24 = 0.0082 тонн/час;

Годовой расход сырья, используемого для получения полиэтилена марки 276.

Этилен = 198000*1,06 = 206700 тонн/год;

Водород = 198000*0.00032 = 62,4 тонн/год;

Катализатор = 198000*0.00032 = 62,4 тонн/год;

Результаты расчета сведем в таблицу 2.5

Таблица 2.5

Расчет количества оборудования

Определим необходимое количество реакторов для производства полиэтилена марки 276 по формуле

, шт. [6 c.37];

Gс – суточная производительность цеха по полиэтилену марки 276, тонн/сутки;

Gр – суточная производительность реактора, тонн/час;

шт.;

или находим необходимое количество реакторов по другой формуле

, шт. [6 c.37];

Q – коэффициент, показывающий какое количество сырья проходит через данную стадию;

Gс – суточная производительность цеха, кг/сутки;

К - коэффициент использования оборудования

с_см – плотность смеси веществ в аппарате, кг/м³ ;

Va – объем аппарата, м³ ;

ц – коэффициент заполнения аппарата;

Найдем коэффициент использования оборудования определяем по формуле

[6 с.37];

;

Va = 540 м³ [2];

Q = 1, т.к. все сырье загружается в реактор;

ц = 1, т.к. в качестве сырья используется газ;

Определим плотность смеси веществ в реакторе.

В реакторе находиться смесь состоящая на 99% из этилена, поэтому плотность смеси это плотность этилена.

Плотность смеси рассчитываем по формуле

, кг/м³ [6 с-13];

Р – давление, Па;

М – молекулярная масса, кг/моль;

R – универсальная газовая постоянная;

T – температура, К;

Р = 20*10⁵ Па;

М = 28*10^-3 кг/моль;

R = 8,314 Дж/(кмоль*К);

T = 308 К;

кг/м³ ;

шт.;

Для производства полиэтилена марки 276 необходим один реактор.

Определим необходимое количество питателей для катализатора.

Q =0,053;

с_см = с_кат-ра = 320 кг/м³ ;

Va = 0.8 м³ ;

ц = 0,95;

Подставляем необходимые значения в формулу и определяем количество питателей для катализатора.

шт.;

Для производства полиэтилена марки 276 необходимо два питателя для катализатора.

Определим необходимое количество емкостей для выгрузки продукта по формуле подставив туда необходимые данные.

Q = 0,85;

с_см = с_ПЭ = 963 кг/м³ ;

Va = 4,2 м³ ;

ц = 0,95;

шт.;

Для производства полиэтилена марки 276 необходимо две емкости для выгрузки продукта.

2.7 Тепловой расчет [7]

Цель: Определить количество подводимого тепла, а также рассчитать необходимую поверхность теплообмена холодильника.

Исходные данные для расчета:

Количество исходных газов (этилен и бутен-1), поступающих в реактор складывается из следующих значений: m_эт = 260000 кг/ч = 72,22 кг/с и m_бут = 6240 кг/ч = 1,73 кг/с, количество их на выходе из реактора с учетом пошедших газов на получение полиэтилена (см. материальный баланс):

m_эт = 65,50 кг/с; m_бут = 1,597 кг/с.

Тепловой баланс процесса полимеризации имеет следующий вид:

Q₁ = Q₂ + Q₃ + Q_пот – Q₄ ,

где Q₁ – количество тепла, подводимое с циркуляционным газом, кДж/с;

Q₂ – количество тепла, уходящее с полиэтиленом при выгрузке, кДж/с;

Q₃ – количество тепла, уносимое с циркуляционным газом, кДж/с;

Q₄ – тепловой эффект реакции, кДж/с;

Q_пот – потери тепла в окружающую среду, кДж/с.

Количество тепла, приходящее с циркуляционным газом, определяется формуле:

Q₁ =∑G_i •C_i •t_ЦГ ,

где G_i - секундный расход газов, входящих в циркуляционный газ:

G_эт = 72,22кг/с – секундный расход этилена;

G_бут = 1,73кг/с – секундный расход бутена-1;

C_i – теплоемкость газов:

С_эт = 1,92 кДж/кг•град – этилена;

С_бут = 1,90 кДж/кг•град – бутена-1;

t_ЦГ = 363 К – температура циркуляционного газа на входе в реактор.

Количество тепла, приходящее с этиленом:

Q_{3 эт} = 72,22• 1,92 •363 = 50334,45 кДж/сек,

с бутеном: Q_{3 бут-1} = 1,73• 1,90• 363 = 1193,20 кДж/сек

Всего газом приходит:

Q₃ = Q_{3 эт} + Q_{3 бут-1} = 51527,63 кДж/сек

Количество тепла, уходящего в окружающую среду Q_пот принимаем равным 3% от теплового эффекта реакции [6]:

Q_пот =3% • Q₄

Тогда тепловой баланс приобретает следующий вид:

Q₁ = Q₂ +Q₃ – 0,97Q₄

Тепловой эффект реакции определяется по формуле [8]:

Q₄ = G_пэ •q_Р ,

где G_пэ = 6,85кг/сек – секундная производительность по полиэтилену;

q_Р = 345 кДж/кг – тепловой эффект реакции полимеризации [2].

Q₄ = 6,85•345 = 2363,25 кДж/с

Q_пот = 0,03 •2363,25 = 70, 9 кДж/сек

Количество тепла, уходящее с полиэтиленом при выгрузке определяется [4], пренебрегая количеством тепла, уносимым порошком вместе с газом, т.к. его количество очень мало:

Q₂ =G_пэ •C_пэ •t_пэ ,

где G_пэ = 6,85 кг/с – секундная производительность по полиэтилену;

C_пэ = 2,01 кДж/кг•град – теплоемкость порошка полиэтилена [9];

t_пэ – температура выгружаемого порошка полиэтилена

Q₂ = 6,85•2,01•373 = 5135,65 кДж/с.

Количество тепла, уносимое с циркуляционным газом, также определяется формулой:

Q₃ =∑G_i •C_i •t_ЦГ ,

где G_i - секундный расход газов, входящих в циркуляционный газ:

G_эт = 65,50 кг/с – секундный расход этилена;

G_бут = 1,597 кг/с – секундный расход бутена-1;

C_i – теплоемкость газов:

С_эт = 1,92 кДж/кг•град – этилена;

С_бут = 1,90 кДж/кг•град – бутена-1;

t_ЦГ = 378 К – температура циркуляционного газа при выходе из реактора.

Количество тепла, уносимое с этиленом:

Q_{3 эт} = 65,497• 1,92 •378 = 47535,21 кДж/с,

с бутеном:

Q_{3 бут-1} = 1,60• 1,90• 378 = 1149,12 кДж/с

Всего газом уносится:

Q₃ = Q_{3 эт} + Q_{3 бут-1} = 48684,33 кДж/с.

Полученные данные подставим в уравнение теплового баланса:

Q₁ = Q₂ +Q₃ – 0,97Q₄

Q₁ = 5135,65 + 48684,33 – 0,97• 2363,25 = 51527,63 кДж/с,

что подтверждает выполнение равенства.

Правильность выполнение теплового баланса подтверждается результатами таблицы теплового баланса

Таблица 2.6

Сводная таблица теплового баланса

Тепловой расчет теплообменника

Исходные данные к расчету:

t₁ = 373К – температура воде на входе в теплообменник;

t₂ – температура на выходе из теплообменника;

t₃ = 293К – температура умягченной воды в нормальных условиях;

д_ст = 3 мм – толщина стенки трубки;

л_ст = 17,5 Вт/(м•К) – коэффициент теплопроводности трубок.

Рассчитаем температуру циркуляционного газа:

Коэффициент теплопередачи:

,

где б₁ – коэффициент теплоотдачи от этилена стенкам, Вт/(м² •К)

б₂ – коэффициент теплоотдачи от стенок воде, Вт/(м² •К).

Определение режима течения воды осуществляем по формуле:

,

где d₁ = 0,025 м – наружный диаметр трубы;

н₁ = 1 м/сек – скорость воды;

с₁ = 998 кг/м³ –плотность воды;

м₁ = 1,005•10^-3 Па•с – вязкость воды при 20⁰ С.

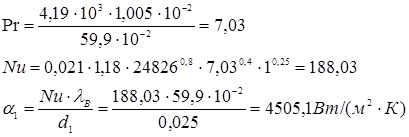

Значение Re > 10000, значит критерий Nu определяем по формуле:

,

Где El = 1,18 – поправочный коэффициент;

Pr – критерий Прандтля.

Для нагревающихся жидкостей:

где С_Р = 4,19 кДж/(кг•К) – удельная теплоемкость воды при 20⁰ С;

л_В = 59,9•10^-2 Вт/(м•К) – коэффициент теплопроводности воды при 20⁰ С;

Определяем режим течения этилена:

,

где d₂ = 0,019 м – внутренний диаметр трубы;

н₂ = 10 м/сек – скорость газа;

с₂ = 1,26 кг/м³ –плотность этилена при 100⁰ С;

м₂ = 0,013•10^-3 Па•с – вязкость этилена при 100⁰ С.

Значение Re > 10000, то:

,

где El =1,1 – поправочный коэффициент;

0,028 – атомность этилена.

л_ЭТ = 0,267 Вт/(м² •К) – коэффициент теплопроводности этилена.

Вт/(м² •К)

3. Определяем расчетную площадь поверхности теплопередачи [8]:

где Q – тепловая нагрузка, кДж/час;

q – удельный тепловой поток, кДж/(м² •час).

q = К•∆Т_СР ,

где

- средняя разность температур

∆Т_Б = t₁ –t₃ = 373 – 293 = 80К

∆Т_М = t₂ –t₃ = 363 – 293 = 70К

Тогда

q = 781,25•75 = 5,86•10⁴ кДж/(м² •час)

Q = Q₁ •3600 = 51527,63• 3600 = 18,5•10⁷ кДж/час,

Требуемая поверхность теплообмена – 384 м² .

Выбираем холодильник циркуляционного газа одноходовой кожухотрубчатого типа:

Длина – 18205 мм;

Диаметр – 1981 мм;

Температура до 200 ⁰ С;

Давление трубное – 3,1 МПа;

Давление межтрубное – 0,8 МПа;

Поверхность теплообмена 3500м² .

2.8 Механический расчет [10]

Цель расчета - определить толщину стенки аппарата.

Исходные данные [9]

Рабочее давление Р=19,0кгс/см²

Рабочая температура

Среда: этилен, полиэтилен, водород.

Материал основных частей А52FP1

Для удобства расчета разделяем аппарат на части;

2.8.1 Расчет обечайки

Толщина стенки обечайки определяется по формуле

S=S_p +c;

S – толщина стенки обечайки;

S_p - расчетная толщина стенки обечайки;

с =2мм – прибавка на коррозию;

Расчетная толщина стенки обечайки определяется по формуле

;

Р =186,2*10⁴ Па – рабочее давление;

D=4420мм – внутренней диаметр обечайки;

=20978,6*10⁴ Па – допустимое напряжение при расчетной температуре;

ц_р =0,95 – расчетный коэффициент прочности сварного шва;

мм;

S = 20.75+2=22.75мм;

Допустимое внутреннее избыточное давление рассчитывается по формуле (2.28).

;

-допустимое внутреннее избыточное давление;

Па;

2.8.2 Расчет эллиптического днища

Толщина стенки эллиптического днища определяется по формуле

S₁ =S_{1 p} +c;

S₁ – толщина стенки эллиптического днища;

S_{1 p} - расчетная толщина стенки эллиптического днища;

Расчетная толщина стенки эллиптического днища рассчитывается по формуле

;

R=3473мм – радиус кривизны в вершине днища;

мм;

S₁ =16,26+2=18,26мм;

Допустимое внутреннее избыточное давление определяем по формуле

;

-допустимое внутреннее избыточное давление;

Па;

2.8.3 Расчет полусферического днища

Толщина стенки полусферического днища находится по формуле

S₂ =S_{2 p} +c;

S₂ – толщина стенки полусферического днища;

S_{2 p} - расчетная толщина стенки полусферического днища;

Расчетная толщина стенки полусферического днища определяется по формуле

;

R=0,5D=3658мм – радиус кривизны в вершине днища;

мм;

S₂ =17,13+2=19,13мм;

Допустимое внутреннее избыточное давление находим по формуле

;

-допустимое внутреннее избыточное давление;

Па;

2.8.4 Расчет конической обечайки

Расчет гладкой конической обечайки без тороидального перехода определяем по формуле

D_k =D-1.4a₁ Sinб;

S=18,6мм – толщина стенки конической обечайки;

D=6420мм – диаметр;

б – угол наклона стенки конической обечайки к стенки цилиндрической обечайки.

б=9,53°;

Определяем расчетную длину переходной части по формуле

;

;

D_к =6420-1,4*229,67*0,17=6365,34мм

Допустимое внутреннее избыточное давление находим по формуле

;

Па;

2.9 Энерготехнологические ресурсы

Расход энерготехнологических ресурсов для производства полиэтилена марки 276 представлен в таблице 2.7.

Таблица 2.7

Расход энерготехнологических ресурсов для производства полиэтилена марки 276

2.10 Описание основного аппарата и режима его работы [3]

Реактор (поз.1).

Реактор предназначен для проведения газофазной полимеризации в псевдоожиженном слое в присутствии хроморганических катализаторов "S-9", представляет собой цилиндрический сосуд с расширенной верхней частью. Расширенная верхняя часть предотвращает унос псевдоожиженных частиц полиэтилена за счет снижения скорости газового потока. Внутри реактора на уровне нижнего фланца встроена решетка, которая служит для удержания слоя порошка полиэтилена. Решетка имеет 1360 отверстий диаметром 14,3 мм. Эти отверстия прикрыты металлическими уголками, которые предотвращают попадание порошка полиэтилена под решетку и улучшают распределение газа. Под решеткой установлен отбойный зонт, который служит для более равномерного распределения газа.

Для очистки внутренней поверхности, а также для проведения внутреннего осмотра реактора оборудован четырьмя люками-лазами. Каждый люк-лаз имеет вставной стакан, необходимый для сглаживания внутренней поверхности реактора и предотвращения скопления порошка полиэтилена в полости люка-лаза, его спекания и образования агломерата.

Давление в реакторе (поз.1) поддерживается на заданном уровне путем изменения степени открытия клапана, установленного на линии подачи свежего этилена. При превышении давления избыток газа сбрасывается через клапан на факел.

Для контроля температуры по всей высоте реактора (поз.1) предусмотрены датчики температуры, регистрирующие температуру зон на многоточечном самописце. Предусмотрены также термокарманы для проведения контрольных замеров температуры в различных точках реактора. Для охлаждения циркуляционного газа на линии нагнетания компрессора (поз.10) предусмотрен водяной холодильник (поз.4).

Производительность реактора регулируется количеством подаваемого катализатора путем изменения скорости вращения ротора питателя поз.6.

Характеристика реактора (поз.1) представлена в таблице 1.1.

Таблица 2.8

Характеристика реактора (поз. 1)

2.11 Технологический контроль производства

Наименование места измерения параметров, средства контроля и контролируемые параметры представлены в таблице 2.9.

Таблица 2.9

Технологический контроль

2.12 Перечень оборудования

Перечень оборудования приведен в таблице

Таблица 2.10

Перечень оборудования

3. Автоматизация и автоматизированные системы управления

Автоматизация – это наука об общих принципах и методах построения автоматических систем, т.е. систем выполняющих поставленные перед ними цели без непосредственного участия оператора.

Автоматизация приводит к улучшению основных показателей эффективности производства: увеличению количества, улучшению качества и снижению себестоимости выпускаемой продукции, повышению производительности труда. Внедрение автоматических устройств обеспечивает уменьшение затрат сырья и энергии.

Внедрение специальных автоматических устройств способствует безаварийной работе оборудования, исключает случаи травматизма, предупреждает загрязнения атмосферного воздуха и водоемов промышленными отходами.

Автоматическая защита процесса полимеризации от аварийных режимов при повышении температуры в реакторе осуществляется контуром 1, который состоит из термометра сопротивления (поз. 1-1) ТСП-1193, моста показывающего (поз. 1-2) КСМ4 модель 42.563.50.280 находящегося на щите, электропневматического преобразователя П1ПР5 с выходным пневматическим сигналом (поз. 1-3) и отсечного клапана (поз. 1-4). При повышении температуры в реакторе до 117°С открывается клапан (поз. 1-4) и в реактор поступает азотно-кислородная смесь, что вызывает прекращение реакции.

Контур 2 регулируют давление в реакторе. При повышении давления в реакторе пневматический сигнал с бесшкального манометра (поз. 2-1) передается на вторичный прибор (поз. 2-2) с него на пропорционально- интегральный регулятор (поз. 2-3) и затем на регулирующий клапан (поз. 2-4) 25с50нж.

Расход в трубопроводе этилена измеряется и регулируется контуром 3. Первичным датчиком служит камерная диафрагма (поз. 3-1) ДК25-200, пневматический сигнал с бесшкального дифманометра (поз. 3-2) ДС-П поступает на вторичный прибор (поз. 3-3) ПВ10.1П, затем на пропорционально-интегрального регулятора (поз. 3-4) ПР3.21 и расход регулируется открытием, закрытием клапана с пневматическим приводом (поз. 3-5) 25с48нж.

Расход в трубопроводе водорода измеряется и регулируется контуром 4, который состоит из камерной диафрагмы (поз. 4-1) ДК16-50, бесшкального сильфонного дифманометра с выходным пневматическим сигналом (поз. 4-2) ДС-П, вторичного показывающего, самопишущего прибора (поз. 4-3) ПВ10.1П, пропорционально-интегрального регулятора (поз. 4-4) ПР3.21 и регулирующего клапана (поз. 4-5) 25с30нж открытием закрытием которого можно регулировать расход в трубопроводе.

Расход сдувок из реактора измеряется контуром 5, который состоит из камерной диафрагмы (поз. 5-1) ДК25-200, бесшкального сильфоннаго дифманометра (поз. 5-2) ДС-П с пневматическим выходным сигналом и вторичного показывающего прибора (поз. 5-3) ПВ10.1П.

Температура на всасе компрессора измеряется контуром 6. Он состоит из термометра сопротивления (поз. 6-1) ТСП-1193 и моста показывающего (поз. 6-2) КСМ4 42.130.50.204.

Давление на всасе компрессора измеряется контуром 7, который состоит из бесшкального сильфонного манометра с выходным пневматическим сигналом (поз 7-1) МС-П2 9124 и вторичного показывающего прибора (поз. 7-2) ПВ10.1П.

Автоматическая защита процесса полимеризации от аварийных режимов при повышении расхода этилена на всасе компрессора осуществляется контуром 8. Контур 8 состоит из диафрагмы бескамерной (поз. 8-1) ДБ10-800, бесшкального сильфонного дифманометра с выходным электрическим сигналом (поз. 8-2) ДС-Э, потенциометра показывающего сигнализирующего с двухпозиционным регулятором (поз. 8-3) КСП-4 41.563.50.180, электропневматическим преобразователем (поз. 8-4) П1ПР5 с выходным пневматическим сигналом и отсечного клапана (поз. 1-3). При повышении расхода этилена открывается клапан (поз. 1-3) и в реактор поступает азотно-кислородная смесь, что вызывает прекращение реакции.

Давление на линии нагнетания измеряется контуром 9. Он состоит из бесшкального сильфонного манометра с выходным пневматическим сигналом (поз. 9-1) МС-П2 9124 и вторичного показывающего прибора (поз. 9-2) ПВ10.1П.

Температура на линии нагнетания измеряется контуром 10, который состоит из термометра сопротивления (поз. 10-1) ТПС-1193 и моста показывающего (поз. 10-2) КСМ-4 42.130.50.204.

Давление продувочной емкости измеряется и регулируется контуром 11. Контур 11 состоит из бесшкального сильфонного манометра (поз. 11-1) МС-П1 9121, вторичного показывающего прибора (поз. 11-2) ПВ10.1П, пропорционально-интегрального регулятора (поз. 11-3) ПР3.21 и регулирующего клапана (поз. 11-4) 25ч32нж, открытие закрытие которого регулирует давление в продувочной емкости.

Уровень в продувочной емкости измеряется и регулируется контуром 12, который состоит из буйкового уровнемера с выходным пневматическим сигналом (поз. 12-1) УБ-ПВ, вторичного показывающего прибора (поз. 12-2) Пв10.1П, пропорционально-интегрального регулятора (поз. 12-3) ПР3.21 и регулирующего клапана с пневматическим приводом (поз. 12-4) 25ч32нж. Если продувочная емкость заполняется до уровня 6400 мм, то открывается клапан (поз. 12-4).

Давление в емкости для продукта измеряется и регулируется контуром 13. Он состоит из бесшкального пружинного манометра (поз. 13-1) МП-П2 9112, вторичного показывающего прибора (поз. 13-2) ПВ10.1П, пропорционально-интегрального регулятора (поз. 13-3) ПР3.21 и регулирующего клапана с пневматическим приводом (поз. 13-4) 25с48нж. При повышении давления в емкости для продукта сброс осуществляется открытием клапана (поз. 13-4).

Давление в емкости для продукта измеряется и регулируется контуром 14. Он состоит из бесшкального пружинного манометра (поз. 14-1) МП-П2 9112, вторичного показывающего прибора (поз. 14-2) ПВ10.1П, пропорционально-интегрального регулятора (поз. 14-3) ПР3.21 и регулирующего клапана с пневматическим приводом (поз. 14-4) 25с48нж. При повышении давления в емкости для продукта сброс осуществляется открытием клапана (поз. 14-4).

Давление в емкости для катализатора измеряется и регулируется контуром 15. Он состоит из бесшкального пружинного манометра (поз. 15-1) МП-П2, вторичного показывающего прибора (поз. 15-2) ПВ10.1П, пропорционально-интегрального регулятора (поз. 15-3) ПР3.21 и регулирующего клапана с пневматическим приводом (поз. 15-4) 25с40нж. При повышении давления в емкости для катализатора сброс осуществляется открытием клапана (поз. 15-4).

В таблице 3.1 представлены аппараты и измеряемые параметры.

Таблица 3.1

Аппараты и измеряемые параметры

На основании таблицы 3.1 составляем таблицу 3.2, в которой для каждого из аппаратов должны быть указаны параметры, предельные значения и вид автоматизации.

Таблица 3.2

Аппараты, параметры, предельные значения и вид автоматизации

Спецификация на приборы и аппаратуру приведена в таблице 3.3.

Таблица 3.3 – Спецификация приборов и аппаратуры

технология полиэтилен низкий давление

4. Строительно-монтажная часть [13,14]

4.1 Исходные данные географические и климатические

Площадка производства расположена в северо-западном промышленном узле города Казани. Проектируемое производство расположено на резервной территории ОАО «Казаньоргсинтез» в 26 квартале, которая расположена на не пригодных для сельского хозяйства землях.

Среднегодовая температура – 2,8єС;

Абсолютный минимум – минус 47

Абсолютный максимум – плюс 38

Температура воздуха в помещении – 20-22єС;

Ветровая нагрузка – 35 кг/м² ;

Температура наиболее холодной пятидневки – минус 32єС;

Температура наиболее холодных суток – минус 36єС;

Число дней со среднесуточной температурой воздуха 0єС и ниже – 156;

Зона влажности – нормальная (СНиП 23-02-2003)

Количество осадков в год – 562 мм;

Максимальная глубина промерзания грунта – 1,8 м;

Район строительства производства относиться ко IIВ климатическому району (СНиП 23-01-99) , к III дорожно – климатической зоне. Климат континентальный с колебаниями средне-месячной температур воздуха до 38єС. Рельеф площадки относительно ровный, с небольшим уклоном.

Ветровой район – II. Преобладающими ветрами являются ветры южного и юго-восточного направлений в зимнее время, а в летнее северо-западного и северного направлений.

Литологический разрез площадки производства сверху вниз следующий:

· Почвенно-растительный слой 0,2-0,5 м;

· Суглинок желтовато-коричневый, мощностью 0,7-2,5 м;

· Песок мелкий, желтый, средней плотности.

Грунтовые воды до глубины 15 м скважинами не вскрыты.

4.2 Характеристика производственного процесса

Производство полиэтилена низкого давления относится к взрывоопасным производствам.

Вода для производственных целей берется из промышленной сети.

Освещение производиться через оконные проемы, в вечернее время искусственным освещением.

Вентиляция приточно-вытяжная.

4.3 Режим производства

Режим работы трехсменный.

Списочный состав 42 человека из них: женщин – 10 человек, мужчин – 32 человека. В том числе в первой смене (самой многочисленной) 17 человек из них: 4 женщины, 13 мужчин.

4.4 Объемно-планировочное и конструктивное решение здания

Отделение реакции состоит из открытой этажерки для обслуживания реакторов и холодильников и отапливаемого помещения компрессорной и отделения газодувок. Здание состоит из одноэтажной компрессорной с пристроенной двухэтажной частью, в которой размещены помещения воздуходувок и вспомогательные помещения. Степень огнестойкости – II, класс сооружения – II.

Компрессорная оборудована мостовым краном грузоподъемностью 2,5 тонны. Компрессорная по взрывной опасности относиться к категории А. Снижение действия взрывной волны обеспечивается оконным остеклением и панелями из профильного стекла. По периметру здания имеется асфальтированная отмостка шириной 750 мм, толщиной 25мм, по щебеночному основанию толщиной 100мм.

Фундаменты приняты монолитные железобетонные столбчатые.

Ленточные фундаменты из блоков по серии 1.116-1.

Кровля здания – рулонная: для скатных – 3 слоя, для плоских – 4 слоя рубероида на битумной мастике.

Остекление принято по серии ПР-05-50/73 и панели из профильного стекла по серии I.436-8. Стеновые панели толщиной 200мм. Колонны одноэтажной части по серии КЭ-01-49в.III. Кровельные балки по серии ПК-01-06в8^х . Каркас двухэтажной части по серии ПП 20-I/70.

Открытая площадка имеет бетонное покрытие и по периметру бетонный бортик высотой 150мм. Каркас постамента под реакторы связной, стальной, с рабочими и обслуживающими площадками, лестницами и переходными мостиками на эстакаду под холодильниками. Высота постамента 23 700м. Эстакада под холодильные установки – стальная. Устойчивость обеспечивается стальными горизонтальными и вертикальными связями. Между постаментом и эстакадой под холодильниками размещаются отдельно стоящие опоры под трубопроводы.

Санитарная техника: отопление паровое, вентиляция приточная, вытяжная и аварийная, кратность воздухообмена -9. Источником водоснабжения является заводская коммуникация.

Данные о количестве работающих для расчета бытовых помещений приведены в таблице 4.1.

Таблица 4.1

Количество работающих

Данные расчета бытовых помещений приведены в таблице 4.2.

Таблица 4.2

Данные расчета бытовых помещений и устройств

5. Безопасность жизнедеятельности [15]

5.1 Характеристика объекта

Производство полиэтилена низкого давления непрерывным газофазным способом в псевдоожиженном слое, производительностью 198000т/год. В качестве основного исходного сырья используется этилен. Этилен и водород способны образовывать взрывоопасные смеси с кислородом. Для подавления процесса полимеризации применяется окись углерода или азотно-кислородная смесь.

Площадка располагается в северо-западном промышленном узле города Казани. Проектируемое производство находится на резервной территории ОАО «Казаньоргсинтез», которая не пригодна для сельского хозяйства.

Отделение полимеризации состоит из открытой этажерки для обслуживания реакторов и холодильников и отапливаемого помещения компрессорной и отделения газодувок. Здание состоит из одноэтажной компрессорной с пристроенной двухэтажной частью, в которой размещено помещение воздуходувок. Размер наружной установки примыкающей к зданию 31,75*54,3м. Размер здания 90,3*18,0м, высота 14,4 м. Высота первого этажа отделения газодувок 7,2 м. Степень огнестойкости – II, класс сооружения – II.

5.2 Характеристика веществ, применяемых на объекте

Характеристика применяемых на объекте веществ представлена в таблице 5.1.

Таблица 5.1

Характеристика применяемых на объекте веществ

Вывод на объекте используются как взрывоопасные, так и невзрывоопасные вещества, токсичные, независимого действия и не токсичные.

5.3 Категорирование помещений по взрывопажароопасности [16]

Этилен используется как на наружной установке так и в помещении компрессорной, поэтому необходимо рассчитать категорию компрессорной и наружной установки.

Компрессорная

В помещении компрессорной при аварии отключение запорной арматуры происходит в ручную за время равное 300 секунд.

, КПа;

Р_о = 2*10³ КПа – начальное давление;

m = 53340кг – масса горючих газов, попавших в помещение в результате аварии;

Z = 0,5 – коэффициент участия горючего газа во взрыве;

V = 66,3*18*12,6=15036,84м³ – объем помещения;

V_св = V*0.8 =12029,472 м³ – свободный объем помещения;

с_в = 1,2 КДж/кг*К – плотность воздуха;

С_в = 1,01 КДж/кг*К- удельная теплоемкость воздуха;

Т_о = 295К – начальная температура в помещении;

К_н = 3 – коэффициент учитывающий необратимость процесса горения;

m = W*t, кг;

W = 640000кг/ч = 177,8 кг/с – производительность компрессора;

t = 300с – время закрытия запорного устройства;

m =177,8*300 = 53340 кг;

, КПа;

Так как КПа, по помещение компрессорной относиться к категории А.

Наружная установка

При аварии происходит разгерметизация реактора с выделением всего содержимого в окружающую среду. Расчет делаем по этилену.

V_г = 539м³ – объем газа в аппарате;

Р = 22 атм – давление в аппарате;

М = 28 гр/моль – молярная масса газа;

t = 385К – температура газа в аппарате;

Определяем плотность газа при рабочих условиях:

Определяем плотность газа при нормальных условиях:

m = V*с – масса газа вышедшего из реактора;

m = 539*20,386 = 1,099*10⁴ кг;

Приведенная масса газа

Q_о = 4.52*10⁶ Дж/кг - константа;

Q = 50392*10³ Дж/кг – теплота сгорания этилена;

Z = 0,1 – коэффициент участия во взрыве;

=183,27КПа

Расчетное избыточное давление превышает 5КПа, следовательно, наружная установка относиться к категории А.

Категорирование помещений по взрывопажароопасности представлено в таблице 5.2.

Таблица 5.2

Категорирование помещений по взрывопажароопасности

5.4 Перечень опасных и вредных факторов, присущих объекту

Технологический процесс получения полиэтилена низкого давления газофазным методом протекает в условиях сравнительно высоких температур и давлений.

Пожаровзрывоопасность, т.к. на объекте используется пожаровзывоопасные вещества (см. таблицу 5.1).

Токсичность, т.к. используются токсичные вещества (см. таблицу 5.1).

Опасность поражения электрическим током, так как к объекту подводится электрический ток напряжением 380 В.

Опасность поражения разрядами статического электричества, т.к. на объекте присутствуют вещества-диэлектрики, способные подвергаться электризации с образованием опасных потенциалов.

Опасность получения термических ожогов, т.к. на объекте используются высокие температуры.

Вредное влияние шума и вибрации, т.к. на объекте имеются агрегаты, работа которых сопровождается шумом и вибрацией. Источником шума и вибрации производства являются электродвигатели, трубопроводы, вентиляционные и компрессорные установки.

Опасность механического травмирования, т.к. на объекте используются вращающиеся и движущиеся части агрегатов, работа персонала на высоте.

5.5 Метеоусловия на производственной площадке

Район производства относиться ко II климатическому району. Климат континентальный с колебаниями средне-месячной температур воздуха до 38єС. Ветровой район – II, 35 кг/м² .

Температура в помещении - 20-22єС;

Относительная влажность воздуха - 60-30%;

Уровень звука - не более 80;

Разряд работ – IV;

Освещенность на рабочей поверхности - не менее 150 лк;

5.6 Разработка защитных мероприятий

Наименование производственных зданий, помещений, наружных установок, категория взрывопожарной и пожарной опасности помещений и зданий (НПБ 105-03), средства пожаротушения представлены в таблице 5.3.

Таблица 5.3

Наименование производственных зданий, помещений, наружных установок, категория взрывопожарной и пожарной опасности помещений и зданий (НПБ 105-03), средства пожаротушения

Для защиты организма от возможности отравления этиленом, окисью углерода применяют индивидуальные противогазы БКФ. Работы в среде азота и при высоком содержании водорода необходимо вести в шланговом противогазе ПШ-1 или ПШ-2.

Для защиты от пыли применяют респираторы Ф-62Ш (при работе с катализаторами).

Источником шума и вибрации производства являются электродвигатели, трубопроводы, вентиляционные и компрессорные установки. Для электродвигателей, трубопроводов допустимый уровень шума 80дБ, для компрессорной установки – 96дБ. Действительный уровень шума ниже для электродвигателей, трубопроводов допустимый уровень шума 76дБ, для компрессорной установки – 92дБ, то есть расчеты уровня шума не нужны. Для снижения параметров шума и вибрации проводятся следующие мероприятия (ГОСТ 12.1003-83): в помещениях стены облицованы звукопоглощающим материалом – пористой штукатуркой; оборудование устанавливают на фундамент, на виброгасящее основание; производится смазка трущихся частей оборудования. Своевременное проведение планово-предупредительных ремонтов, балансировка и центровка вращающихся частей оборудования при монтаже. Для снижения шума вентиляционных систем, вентилятор с воздухоотводом соединяются посредством эластичных муфт, применяются глушители, установленные на воздухоотводах, всасывающих трубопроводах, магистралях выброса воздуха.

Для звукоизоляции приводов электродвигателей используются кожухи, изготовленные из металла, внутри облицованные резиной. Для уменьшения вибрации аппаратом и его основанием размещены виброизоляторы, пружинно-пластмассовые амортизаторы.

Необходима тепловая изоляция трубопроводов и аппаратов.

Все площадки обслуживания обеспечены ограждениями и лестницами.

В производстве полимера используется электротехническое оборудование в защищенном исполнении. Применяются кожухи, предохраняющие от случайных прикосновений к вращающимся и токопроводящим частям аппаратов.

В целях предупреждения опасности отравления и обеспечения допустимых гигиенических условий труда предусматривается вентиляция. Для нормальных условий работы в проектируемом производстве необходимо использовать приточно-вытяжную вентиляцию.

Помещение компрессорной.

V_пом = 18*66,3*12,6 = 15036,84м³ ;

, м³ /ч;

V_в – объем подаваемого в помещение свежего воздуха, необходимого для разбавления вредных веществ;

G =4,5г/с = 15660г/ч– масса вредных веществ, выделяющихся в рабочее помещение в единицу времени;

С_ПДК =100 мг/м³ – предельно допустимая концентрация (ПДК) вредных веществ;

С_пр =0,5 мг/м³ – содержание вредных веществ в подаваемом воздухе;

, ч^-1 ;

К – кратность воздухообмена, ч^-1 ;

ч^-1 ;

В помещении компрессорной в дополнение к общеобменной вентиляции устраиваем восьмикратную аварийную вентиляцию. Аварийную вентиляцию устанавливают только вытяжную, чтобы предотвратить переток воздуха в соседние помещения.

Помещение газодувок.

V_пом = 24*18*7,2 = 3110,4м³ ;

G =0,185г/ч– масса вредных веществ, выделяющихся в рабочее помещение в единицу времени;

С_ПДК =0,01 мг/м³ – предельно допустимая концентрация (ПДК) вредных веществ;

С_пр =0,0001 мг/м³ – содержание вредных веществ в подаваемом воздухе;

ч^-1 ;

Для защиты человека от поражения током применяют индивидуальные средства защиты: диэлектрические перчатки, инструменты с изолированными ручками, резиновые коврики, изолирующие подставки.

Молниезащита производственных зданий и сооружений.

Отделение полимеризации состоит из открытой этажерки и здания компрессорной и газодувок, в зависимости от назначения здания, интенсивности грозовой деятельности в этом районе выбироем способ защиты от молнии в соответствии с СО 153-34.21.122-2003.

Ожидаемое количество N поражений молнией в год:

N = ((S + 6· h)· (L + 6h) - 7,7h² )n· 10^-6 ,

S = 18 м - ширина здания,

L = 90,3 м - длина здания,

h = 14,4 м - наибольшая высота здания,

n = 2 - удельная плотность ударов молний в землю;

N = (18 + 6· 14,4)· (90,3 + 6· 14,4) – 7,7· 14,4² )· 2· 10^-6 = 0,034

Компрессорный зал согласно ПУЭ относится к зоне класса В-Iа, N< 1, зона защиты Б, категория молниезащиты II.

Для защиты от прямых ударов молнии на кровле здания предусмотрено устройство молниеприемной сетки. Молниеприемная сетка должна быть выполнена из стальной проволоки диаметром 8 мм и уложена на кровлю сверху. Шаг ячеек сетки должен быть не более 6х6м. Узлы сетки должны быть соединены сваркой. Выступающие над крышей металлические элементы (трубы, вентиляционные устройства) должны быть присоединены к молниеприемной сетке. Заземлитель предусматривается протяженного типа и выполняется из стальной полосы 4х40, уложенной по периметру здания.

Защита этажерки выполняется молниеприемной сеткой, в качестве которой используются металлические конструкции площадок обслуживания. В качестве отпусков от молниеприемной сетки используются металлические строительные колонны и специально предусмотренная полоса заземления.

5.7 Расчет освещения объекта

Освещение помещения компрессорной. Для создания оптимальных условий для трудового процесса во всех производственных помещениях необходимо предусмотреть рациональное освещение рабочих мест. Согласно СНиП 23.05-95 «Естественное и искусственное освещение» помещение компрессорного зала по характеру зрительных работ относится к IV-му разряду, подразряда a:

- средняя точность;

- размер объектов различения 0,5-1 мм.

Для освещения помещения используется как естественный, так и искусственный свет.

Расчет естественного освещения:

Расчет производится согласно СНиП 23.05-95. Помещение имеет размеры:

– длина = 66,3 м;

– ширина = 18,0 м;

– высота = 12,6.

Требуемая площадь световых проемов при боковом освещении определяется по формуле:

,

где e_н = 1.5 – значение KEO в % при рассеянном свете от небосвода, определяемое с учетом точности работ, вида освещения и географического расположения;

К_з = 2 - коэффициент запаса;

h= 15 - световая характеристика окна, в зависимости от отношения длины помещения к его глубине и от отношения глубины помещения к его высоте;

K_зд = 1,5 – коэффициент, учитывающий уменьшение KEO от затемнения противостоящим зданием;

S_п = 1193,4 м² .- площадь пола;

t₀ = 1 - общий коэффициент светопропускания;

r₁ = 1,8 – коэффициент, учитывающий отражение света от потолка, стен и отношение длины помещения к его глубине;

S₀ – площадь световых проемов,

м²

Для естественного освещения помещения необходимо 34 окна расположенных в 2 яруса. 17 штук размером 1,8´6 м и 17 штук размером 1,8*4,8м. В этом случае площадь световых проемов составит 330,48 м² .

Расчет искусственного освещения:

Расчет производится согласно СНиП 23.05-95. Компрессорная освещена искусственным светом. Используются светильники РСП – 38 – 100.

Индекс помещения

,

S_п = 1193,4 м² – площадь пола в помещении;

h = 12,6 м – высота помещения м;

A, B – длина и ширина помещения, м;

;

Принимаем:

Е = 150 лк – нормированная освещенность;

Р_св = 250 Вт – мощность светильника;

W = 4,5*1,5 = 6,75 Вт/м² – удельная мощность общего равномерного освещения;

Требуемое количество светильников:

,

Количество светильников 32.

Высота подвеса светильника 6 м;

6. Мероприятия по предупреждению и устранению чрезвычайных происшествий и гражданской обороне

6.1 Порядок обеспечения личного состава средствами индивидуальной защиты

Рабочие и служащие цеха должны быть обеспечены кроме промышленных противогазов, указанных в разряде «Охрана труда»

1) Противогазами ГП-5

2) Аптечками АИ-2

3) Индивидуальными противохимическими пакетами ИПП-8

Указанные средства индивидуальной защиты получить на складе

Отдела Гражданской Обороны завода.

Проверку технического состояния и подгонку противогазов

производить под руководством начальников смен.

Обеспечение персонала средствами индивидуальной защиты должно быть закончено в течении 3 часов.

6.2 Приведение в готовность убежищ гражданской обороны

За цехом закрепляется убежище вместимостью 130 человек,

которое должно быть приведено в готовность в течении 2 часов пол общим руководством главного механика завода и механика цеха.

Для приведения убежища в готовность необходимо:

1) Очистить помещение убежища от складов и другого

постороннего имущества

2) Получить в азотно- кислородном цехе, согласно прилагаемым к « Плану ГО цеха» накладным заполненные кислородные баллоны и установить их в убежище, подключив к вентиляционной системе

3) Заполнить емкости для воды

4) Расставить в помещениях убежища скамейки, нары

5) Установить в убежище дежурство личного состава

6.3 Мероприятия по повышению устойчивости работы цеха в военное время

Мероприятия проводятся под непосредственным руководством начальника цеха.

Наличие в технологическом оборудовании большого количества пожаро- взрывоопасных продуктов не позволяет защитить технологическое оборудование от поражающих факторов ядерного и современного обычного оружия противника. Поэтому основные усилия для повышения устойчивости работы цеха в военное время сосредоточить на:

1) В мероприятиях по защите рабочих

2) Уменьшении силы вторичного поражающего фактора

3) Увеличение устойчивости технологических процессов

4) Обеспечение сырьем в случаи перебоев его поставок, создание запасов сырья

6.4 Состав, задачи, приведения в готовность формирований ГО, создание в цехе

Задачи формирований ГО при ведении спасательных и неотложных аварийных работ:

1) Розыск прожженных и извлечение их из завалов, поврежденных и горючих зданий, загазованных и задымленных помещений

2) Вскрытие завалинах убежищ и извлечение из них людей

3) Оказание первой помощи пострадавшим.

Партии неактивного катализатора S-9 направляется в отделения катализатора для регенерации. Агломераты полиэтилена направляются в полиэтиленовых мешках в цех не ликвидной продукции для измельчения и дальнейшей реализации.

8. Экономическая оценка проекта [18]

Определяем объем производства ПНД в газовой фазе:

П= М∙Т_эф ∙n, т/год;

П= 14*317*24*3 = 238560 т/год

П – максимальная производительность проектируемого предприятия;

М – 14 т/час – производительность единицы реакционного оборудования;

Т_эф – 317 дней/год – эффективный фонд времени;

n = 3 шт – число реакционных аппаратов.

Расчет капитальных вложений и амортизационных отчислений в основные фонды

В таблице 8.1 представлены капитальные затраты на здания и сооружения.

Таблица 8.1

Капитальные затраты на здания и сооружения

Расчет капитальных затрат и амортизационных отчислений на оборудование представлен в таблице 8.2.

Таблица 8.2

Капитальные затраты и амортизационные отчисления на оборудование (аналог и проект)

В таблице 8.3 представлена сводная смета капитальных затрат.

Таблица 8.3

Сводная смета капитальных затрат

Произведем расчет нормируемых оборотных средств:

Нормированные оборотные средства (НОС) составляют 12% от основных производственных фондов (ОПФ), таким образом:

НОС = 0,12∙1942,1 = 233,052 млн.руб.

Капитальные вложения складываются из ОПФ и НОС, тогда:

К=1942,1+233,052=2175,152 млн.руб.

Рассчитаем численность и фонд заработной платы работающих:

В таблице 8.4 представлен баланс рабочего времени одного рабочего.

Таблица 8.4

Баланс рабочего времени одного рабочего

Численность работающих проектируемого производства остается прежней и равна численности работающих аналогового производства.

Рассчитаем численность основных производственных рабочих

Явочная численность основных рабочих в смену определяется по формуле

Р_см =n*Н_обс

n – число аппаратов или машин, подлежащих обслуживанию,

Н_обс – норма обслуживания;

Явочное число рабочих в сутки рассчитывается по формуле

Р_яв = Р_см С

С – число смен в сутки;

Списочное число рабочих для непрерывных производств определяется по формуле (8.6)

Р_сп = Р_яв Т_к / Т_эф

Р_см (М) = 3*1 = 3 чел.

Р_яв (М) = 3*4 = 12 чел.

Р_сп (М) = (12*317)/208 =19 чел.

Р_см (А) = 3*2 = 6 чел.

Р_яв (А) = 6*4 = 24 чел.

Р_сп (А) = (24*317)/208= 37 чел.

Полученные данные сведем в таблицу 8.5.

Таблица 8.5

Численность основных производственных рабочих

В таблице 8.6 представлены данные тарифных коэффициентов и часовые тарифные ставки основных производственных рабочих.

Таблица 8.6

Тарифный коэффициент и часовая тарифная ставка основных производственных рабочих

Расчет фонда заработной платы основных рабочих

Рассчитаем тарифный фонд заработной платы по формуле

З_тар = Р_сп ∙ Т_эф ∙ Т_см ∙К_ср ∙ З_ч

Средний расчетный тарифный коэффициент рассчитывается по формуле (8.8)

К_ср = ;

К₁ , К₂ …. – тарифный коэффициент основных рабочих соответствующего разряда;

Р_СП1 , Р_Сп2 …. – списочное число рабочих соответствующего разряда;

К_ср = ;

З_тар = 56*208*8*2,04*47,86 = 9097964руб.

Фонд основной заработной платы состоит из тарифного фонда и доплат и определяется по формуле (8.9)

З_осн = З_тар + Д

Дополнительная заработная плата принимается в размере 10-20% от основного фонда заработанной платы.

З_осн (М) = 9097964+1364694,6 = 10462658,6руб.

Годовой (общий) фонд заработанной платы рассчитываем по формуле

З_год = З_осн +З_доп

З_год =10462658,6+1569398,8 = 12032,06 тыс. руб.

Определим долю заработной платы основных производственных рабочих на единицу продукции по формуле

,

З_уд =12032060/198000 = 61,7 руб.

Расчет фонда заработной платы вспомогательных рабочих

Численность, тарифный коэффициент и часовая тарифная ставка вспомогательных рабочих представлены в таблице 8.7.

Таблица 8.7

Численность, тарифный коэффициент и часовая тарифная ставка вспомогательных рабочих

Тарифный коэффициент рабочих рассчитывается по формуле

К_ср =

Рассчитаем тарифный фонд заработной платы вспомогательных рабочих по формуле

З_тар (С) = 10*208*8*1,96*44,81 = 1461451,3 руб.

Фонд основной заработной платы состоит из тарифного фонда и доплат и определяется по формуле

З_осн = З_тар + Д

Дополнительная заработная плата принимается в размере 10-20% от основного фонда заработанной платы.

З_осн (С) = 1461451,3 + 219217,7 = 1483379руб.

Годовой (общий) фонд заработанной платы рассчитываем по формуле

З_год = З_осн +З_доп

З_год (С) = 1483379 + 222506,9 = 1705,9тыс. руб.

Расчет численности служащих

В таблице 8.8 представлена численность служащих.

Таблица 8.8

Численность служащих

Расчет фонда зарплаты служащих производится на основе штатного расписания работников этих категорий, их должностных окладов. Должностные оклады приняты по данным действующего предприятия ОАО «Казаньоргсинтез» и результаты представлены в таблице 8.9 и 8.10.

Таблица 8.9

Оклады служащих

Таблица 8.10

Расчет фонда зарплаты служащих

Расчет себестоимости продукции

Затраты на сырье и материалы представлены в таблице 8.11

Таблица 8.11

Затраты на сырье и материалы

Удельные затраты сырья и материалов.

Аналог: 13513096/190000 = 69,3 руб.

Проект: 8763096/198000 = 45 руб.

Расчет расхода электроэнергии представлен в таблице 8.12.

Таблица 8.12

Расчет годового расхода электроэнергии

Норма расхода на тонну продукции определяется по формуле

Н_эл = Э_тех /В

Для аналогового производства

Н_эл = 82964,73/190000 = 0,44 кВт/т

Для проектируемого производства

Н_эл = 82964,73/198000 = 0,425 кВт/т

Определяем стоимость электроэнергии по формуле

Ц = 0,6∙82964,73 = 49778,84 тыс.руб.

Удельная стоимость электроэнергии определяется по формуле

К_у = Ц/В

Ц – стоимость электроэнергии

Для аналогового производства

К_у = 49778,84/190000=0,262 тыс.руб.

Для проектируемого производства

К_у = 49778,84/ 198000 =0,255 тыс.руб.

Удельная электроэнергия, пошедшая на технологические цели равна:

Для аналогового производства

К_у = 3950,7/190000 = 0,021 Вт*т/ч

Для проектируемого производства

К_у = 3950,7/198000 = 0,02 Вт*т/ч

Смета расходов по содержанию и эксплуатации оборудования представлена в таблице 8.13.

Таблица 8.13

Смета расходов по содержанию и эксплуатации оборудования

Удельные цеховые расходы по проекту равны: 536669170/198000 = 2752 руб.

Удельные цеховые расходы по аналогу равны: 536669170/190000 = 2824,6 руб.

Цеховые расходы рассчитываются на годовой объем продукции путем составления сметы, затем определяется их величина на калькуляционную единицу. Расчет ведется на основе нормативов по отдельным статьям, кроме амортизации зданий, сооружений и заработной платы цехового персонала, которые начисляются прямым счетом и принимаются по данным таблицы 8.3 8.10 и сведены в таблице 8.14.

Таблица 8.14

Смета цеховых расходов (Общепроизводственные расходы)

Удельные цеховые расходы по проекту:

6544,672/198000 = 33,6 руб.

Удельные цеховые расходы по проекту:

6544,672/190000 = 34,4 руб.

Таблица 8.15

Калькуляционная себестоимость тонны продукции

Снижение себестоимости продукции рассчитывается по формуле

;

С = (13551,335-13433,622)/13433,622*100%=0,8%

Годовой экономический эффект может быть определен по формуле

Э_год =((С₁ +Е_н К₁ )-(С₂ +Е_н К₂ ))*В₂ ;

С₁ , С₂ – себестоимость единицы продукции по аналогу и проекту;

В₂ – годовой объем производства по проекту;

Е_н = 0,15 – нормативный коэффициент сравнительной экономической эффективности;

К₁ , К₂ – удельные капитальные вложения по аналогу и проекту;

Э_год = ((13551,335+2175152000*0,15)-(13433,622 +2175152000*0,15))*198000 = (326286351,3-326286233,6)*198000 = 22,95 млн.руб.

Годовая экономия от снижения себестоимости определяется по формуле

Э_год = (С₁ -С₂ )*В₂ ;

Э = (13551,335-13433,622)*198000 = 22,95 млн. руб.;

Экономия в результате снижения орм расхода сырья и материалов определяется по формуле

Э_н.р. = (М₁ –М₂ )*Ц*В₂ ;

М₁ , М₂ – расход сырья на единицу продукции до и после внедрения мероприятия;

Э = (6,3-3,6)*9500*198000 =5001,75 млн.руб.

Ценообразование рассчитываем по формуле

Ц_опт. = С+С*R;

С – полная себестоимость

R – уровень прибыльности, % (рентабельность продукции) 15-25%.

По аналогу:

Ц_опт. = 13551,335+13551,335*0,25 = 16939,2 руб.т

По проекту:

Ц_опт. =13433,622+13433,622*0,25 = 16792,03 руб.т

Прибыль от реализации определяем по формуле

Пр = (Ц_опт - С)*В;

Аналог:

Пр = (16939,2-13551,335)*190000 = 643,7 млн.руб./год

Проект:

Пр = (16792,03-13433,622)*198000 =654,9 млн. руб./год

Срок окупаемости капитальных вложений рассчитываем по формуле

Т_ок = К/Пр;

К – капиталовложения;

Аналог:

Т_ок = 2175,152/643,7 = 3,8 года

Проект:

Т_ок = 2175,152/654,9 = 3,3 года

9. Стандартизация

ГОСТ 2.105-95 «ЕСКД. Общие требования к текстовым документам».

ГОСТ 2.106-68 «ЕСКД. Текстовые документы».

ГОСТ 2.104-68 «ЕСКД. Основные надписи».

ГОСТ 2.004-88 «ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ».

ГОСТ 2.301-68 «ЕСКД. Форматы».

ГОСТ 2.304-68 «ЕСКД. Шрифты чертежные».

ГОСТ 14249-80 «Сосуды и аппараты. Нормы и методы расчета на прочность».

ГОСТ 2.109-73 «ЕСКД. Основные требования к чертежам».

ГОСТ 21.404-85 «СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах».

ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны».

ГОСТ 12.1.044-89 (ИСО 4589-84) «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения».

ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности».

ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация».

ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования».

ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум».

ГОСТ 12.1.012-90 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования».

ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электрообезопасность. Защитное заземление, зануление».

ГОСТ 12.2.020-76 «Система стандартов безопасности труда. Электрооборудование взрывозащищенное».

ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности».

Заключение

В данном курсовом проекте рассмотрено производство полиэтилена низкого давления газофазным методом. Я предлагаю заменить воздушный холодильник на водяной. Это даст нам: более эффективный теплосъем, стабильность температуры в реакторе, независимость от климатических условий, безопасность в эксплуатации, простота ремонта и экономия электроэнергии.

Перечень принятых терминов

Полимеризация – это метод синтеза полимеров, при котором взаимодействие мономеров не сопровождается выделение побочных низкомолекулярных соединений. Этот способ в промышленности используется для получения полиолефинов, полистирола, полиакрилатов и большинства каучуков.

Катализатор – это вещество ускоряющее химическую реакцию.

Полимер – вещество, молекулы которого состоят из большого числа повторяющихся звеньев.

Полиэтилен – это синтетический полимер, продукт полимеризации этилена, твердое белое вещество. Прочный, эластичный, хороший диэлектрик, устойчив к многим химическим реагентам и радиоактивным излучениям. Применяется в производстве пленок, труб, емкостей, технического волокна, для изоляции кабелей.

Список использованных источников

1. Оформление пояснительной записки к дипломному проекту: методические указания / составители: Н.В. Светлаков, В.Ф. Сороков; Казанский государственный технологический университет. – Казань, 2000. – 35с.

2. Полиэтилен низкого давления: Научно-теоретические основы промышленного синтеза / З.В. Архипова, В.А. Григорьев, Е.В. Велеловская, И.Н. Андреева, А.С. Семенова, Н.Н.Серова, А.В. Шатлова.– Л.: Химия, 1980-240с.

3. Полиэтилен: производство, рынок и перспективные направления переработки / Р.С. Яруллин, Р.К. Сабиров, С.И. Вольфсон, В.И. Кимельблат. – Казань: Экс-Пресс, 2003.-192с.

4. Регламент отделения очистки сырья и полимеризации / ООО «КОС». – Казань 2001.-379с.

5. Коршак В.В. Технология пластических масс / В.В. Коршак. – М.: Химия, 1972.-616с.

6. Товбин И.М. Технологическое проектирование жироперерабатывающих предприятий / И.М. Товбин, Е.Е. Файнберг. – М.:Пищепромиздат, 1959. – 399с.

7. Кузнецов А.А. Расчеты процессов и аппаратов в нефтеперерабатывающей промышленности / А.А. Кузнецов, С.М. Когерманов – М.:Химия, 1974.-344с.

8. Дж. Перри. Справочник инженера – химика; том I / Перри Дж. – М.:Химия, 1969.-640с.

9. Павлов К.Ф. Примеры и задачи по курсу процессов и аппаратов химической технологии / К.Ф. Павлов, П.Г. Романков, А.А. Носков. – Л.:Химия, 1969.-624с.

10. ГОСТ 14249-80. Сосуды и аппараты. Нормы и методы расчета на прочность. – М.: Издательство стандартов, 1989-59с.

11. Методические указания по выбору технических средств автоматизации / составители: А.В. Герасимов, А.Р. Герке, В.В. Кузьмин, А.В. Лира, М.Ю. Перухин, И.Н. Тершов; Казанский государственный технологический университет. – Казань, 2005. – 44с.

12. Кошарский Б.Д. Автоматические приборы, регуляторы и вычислительные системы / Б.Д. Кошарский. - Л.: Машиностроение, 1976.-484с.

13. Методические указания. Проектирование производственных зданий / составители: Н.В. Светлаков, В.Ф. Сороков, А.В. Сороков; Казанский государственный технологический университет. – Казань, 2004. - 64с.

14. Методические указания. Графическая часть курсовых и дипломных проектов / составители: В.Ф. Сороков, А.П. Светлаков, Н.В. Светлаков, М.Ф. Шаехов; Казанский государственный технологический университет. – Казань, 2002. - 40с.

15. Макаров Г.В. Охрана труда в химической промышленности / Г.В. Макаров. - М.: Химия, 1989. - 496 с.

16. ПУЭ. Правила устройства электроустановок. – СПб. : Издательство Деан, 1999. - 925 с.

17. Долин П.А. Справочник по технике безопасности /П.А. Долин. – М.: Энергоатомиздат, 1984. - 824 с.

18. Экономическое обоснование дипломных проектов: методические указания / составители: Р.Г.Тазеев, Ю.Н. Барышев; Казанский химико-технологический институт. – Казань, 1991. - 27с.

Система управления узлом дегидрирования этилбензола

Разработка предложений по очистке природного газа и переработки кислых газов с получением товарной продукции (серы) (на примере Карачаганакского месторождения)

Ректификация формалина-сырца

Проект производства формалина

Усовершенствование технологии установки висбрекинга

Модернизация двигателя мощностью 440 квт с целью повышения их технико-экономических показателей

Технология пиролиза углеводородного сырья в трубчатых печах

Автоматизированная система управления компрессорной установки

Синтез этилового спирта

Разработка системы автоматического контроля технологических параметров газоперекачивающего агрегата

Реконструкция схемы управления процессом абсорбции в производстве высших алифатических аминов

Разработка системы защиты атмосферы при производстве поливинилхлорида

Окись этилена

Сравнительный анализ: методы получения синтез-газа

Переработка нефти
