| Скачать .docx |
Реферат: Пределы обезуглероживания металлического расплава под окислительным шлаком
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ
ФЕДЕРАЦИИ
ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ
Кафедра металлургии
чёрных металлов
Курсовая работа
«Пределы обезуглероживания металлического расплава под окислительным шлаком»
Выполнил: студент группы
ЧМ-00-2 Дарчев Н.Н.
Проверил: Петрикин Ю.Н.
ЛИПЕЦК - 2002
Оглавление
Диаграмма состояния двухкомпонентной системы CaO и MnO.……………………………………………………………2
Цель работы…………………………………………………………...4
Пояснение к работе………………………………………………....4
Задание для курсовой работы…………………………………....4
Расчёт энергии смешения компонентов оксидной
системы по диаграмме состояния……………………………....5
Определение пределов обезуглероживания
металлического расплава под окислительным шлаком……7
Список использованной литературы………………………….10
Цель работы
Применение теории активности и термодинамики оксидных ионных расплавов в расчётах межфазного равновесия в системе «металл-шлак». Оценка пределов обезуглероживания расплавов на основе железа и никеля, находящихся под окислительным шлаком.
Пояснение к работе
Многие мари высоколегированной стали имеют содержание углерода не выше 0,12%. Получение низких и особо низких (≤0,03%) концентрация углерода в стали и сплавах на никелевой основе является важной задачей в теории и практике металлургического производства. Значительная роль в этом отводится окислительной способности шлаков. Содержание углерода при длительных выдержках металла под окислительным шлаком стремится к постоянной величине, которая представляет собой фактический предел обезуглероживания. Этот предел зависит от составов шлака и металла, а также от температуры.
Задание к работе
1. Вычислить энергию смешения компонентов системы CaO-MnO.
2. Рассчитать пределы обезуглероживания металлического расплава под окислительным шлаком при температуре 1600 0 C.
Расчёт энергии смешения компонентов оксидной системы по диаграмме состояния.
Вывод уравнения энергии смешения компонентов двухкомпонентной системы.
Расчёт энергии смешения CaO и MnO .
В точке I 20% CaO и 80% MnO
В точке 2 60% CaO и 40% MnO
Вывод по расчёту энергии смешения CaO и MnO .
Полученные в результате расчёта значения энергии смешения CaO и MnO незначительно отличаются друг от друга. Этот факт указывает на то, что система CaO-MnO представляет собой идеальный раствор, для которого Q2,1 =Q1,2 . Принимая во внимание то, что полученные значения энергий смешения имеют разные знаки, можно предположить, что энергия смешения CaO и MnO равна нулю.
Определение пределов обезуглероживания металлического расплава под окислительным шлаком.
Состав шлака
| Вещество | Ni | Fe | FeO | NiO | CaO | CaF2 | SiO2 | MgO | Al2 O3 | (C)факт |
Содержание в шлаке (% по массе) |
30 | 70 | 13,20 | 0,46 | 59,5 | 10,86 | 4,55 | 5,43 | 6,00 | 0,047 |
| N компонента | 1 | 2 | 3 | 4 | 5 | 6 | å |
| Оксид | FeO | NiO | CaO | MgO | SiO2 | Al2 O3 | - |
| Мол.. вес | 72 | 74.6 | 56 | 40.3 | 60 | 102 | - |
| Число мол. комп | 0.183 | 0.006 | 1.256 | 0.135 | 0.076 | 0.11 | 1.774 |
| Xi | 0.1032 | 0.0034 | 0.7080 | 0.0761 | 0.0428 | 0.0665 | 1 |

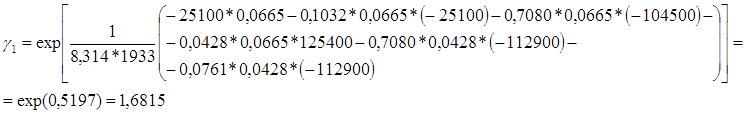

Вывод по расчёту предела обезуглероживания металлического расплава под окислительным шлаком.
Полученное в результате проведённых расчётов значение термодинамического предела обезуглероживания меньше, чем значение фактического содержания углерода в расплаве при той же температуре. Это говорит о том, что данная система неравновесна. Она только стремится к равновесию, но не достигает его.
Список использованной литературы
Петрикин Ю.Н.. Методические указания к лабораторной работе №13 по ТМР «Пределы обезуглероживания металлического расплава под окислительным шлаком», Липецк, 1987.
