ЗАДАНИЕ

1. Электропривод с двигателем постоянного тока параллельного возбуждения

1.1. По исходным данным (табл.1), используя нагрузочную диаграмму и тахограмму механизма (рис.1), построить нагрузочную диаграмму двигателя. Известны следующие параметры механизма:

J_S — суммарный момент инерции механизма, приведенный к валу двигателя (с учетом момента инерции самого двигателя) при нагрузке М_с1 и М_с2 ;

J_S ^’ =0,2×J_S — суммарный момент инерции при М_с3 и М_с4 .

Цикл работы механизмов состоит из следующих операций: подъем груза с М_с1 =М_с /h и опускание с М_с2 =М_с ×h, а также подъем грузозахватывающего устройства с М_с3 =0,3×М_с1 и опускание с М_с4 =0,3×М_с2 (при активном моменте статическом; кпд передачи h=0,8).

Операции содержат режимы пуска, установившейся работы, предварительного понижения скорости и тормржения (см. рис.1). Продолжительность включения ПВ%=65% при одинаковом времени пауз.

Время установившейся работы на естественной характеристике t_уст =2×t_пуск1 ; время работы на пониженной скорости составляет 0,5×t_пуск1 . Максимально допустимое ускорение электропривода не должно превышать |e_доп | в режиме торможения с М_с3 . Во всех остальных переходных режимах момент двигателя должен быть одинаковым, равным М_доп =2,5×М_н .

1.2. По нагрузочной диаграмме выбрать двигатель постоянного тока параллельного возбуждения из серии машин длительного режима работы, имеющих угловую скорость w_р .

1.3. Построить механические w=f(M) и электромеханические w=f(I) характеристики электродвигателя для следующих случаев: пуск в N=2 ступеней, торможение противовключением, получение пониженной скорости w=0,3×w_р шунтированием цепи якоря и возвращение в режим w=0 (остановка) путем торможения противовключением. Определить параметры резисторов.

1.4. Определить пределы, в которых будет изменяться механическая характеристика в естественной схеме включения при колебаниях напряжения питания в пределах ±20%.

1.5. Построить характеристику динамического торможения w=f(I), обеспечивающую замедление с ускорениями, не превышающими |e_доп |. М_с =0,5×М_н . Определить параметры тормозного резистора.

1.6. Изобразить структурную схему двухмассовой системы механизма передвижения тележки. Приняв J₁ =J_дв , J₂ =3×J₁ , w₁₂ =1,2 с^-1 , построить АЧХ при воздействии возмущения на вал механизма.

1.7. Рассчитать и построить механическую характеристику разомкнутой системы УП-Д, если е_п =220 В; внутреннее сопротивление управляемого преобразователя r_п =2×r_яд .

1.8. Изобразить структурную схему и рассчитать уравнение статической механической характеристики в системе УП-Д с замкнутой обратной связью по скорости. Определить коэффициент обратной связи по скорости К_ос и задающий сигнал U_зс , если статическая механическая характеристика проходит через точки М_н , w_н и имеет жесткость в 10 раз большую, чем в разомкнутой системе. Преобразователь считать инерционным звеном с коэффициентом усиления К_п =100, постоянной времени Т_п =0,01 с и с внутренним сопротивлением r_п =2×r_яд .

2. Электропривод с двигателем постоянного тока последовательного возбуждения.

2.1. Согласно заданному варианту выбрать двигатель последовательного возбуждения тихоходного исполнения.

2.2. Рассчитать и построить естественные w=f(I), w=f(M) и диаграмму пусковых характеристик, определить параметры резисторов при пуске в N=3 ступеней.

2.3. Рассчитать и построить реостатные w=f(I), w=f(M), если известны координаты рабочей точки: w=0,6×w_н , М_с =М_н . Определить величину добавочного резистора.

2.4. Рассчитать и построить w=f(I), w=f(M) при питании двигателя пониженным напряжением U=0,5×U_н .

2.5. Рассчитать и построить w=f(M) динамического торможения с самовозбуждением, позволяющего производить спуск груза (нагрузка М_с =1,5×М_н ). Расчет производить для двух случаев: скорость спуска груза равна w_р1 =-0,8×w_н и w_р =-0,3×w_н .

3. Электропривод с асинхронным двигателем.

3.1. Производственный механизм — вентилятор. По заданному варианту рассчитать мощность двигателя и выбрать по каталогу двигатель с фазовым ротором крановой или краново-металлургической серии.

3.2. Рассчитать и построить естественные и реостатные w=f(M) и w=f(I₂ ), если механическая характеристика проходит через точку w_с =0,5×w_н , М_с =М_н . Определить параметры резистора. Построить пусковую диаграмму при пуске в 2;3;3;4 ступени. Определить параметры пусковых резисторов.

3.3. Построить механические характеристики при частотном регулировании с постоянной мощностью в диапазоне 3:1.

3.4. Рассчитать и построить w = f(M), также рассчитать сопротивление добавочного резистора при ЭДТ с независимым возбуждением, если характеристика должна проходить через точку w = w_н , – М = 1,2×М_н .

ОГЛАВЛЕНИЕ

введение........................................................................................................ 7

1. ЭЛЕКТРОПРИВОД С ДВИГАТЕЛЕМ ПАРАЛЛЕЛЬНОГО ВОЗБУЖДЕНИЯ.................................................. Ошибка! Закладка не определена.

1.1. Построение нагрузочной диаграммы двигателя постоянного тока____ 8

1.2. Выбор двигателя___________________________________________ 12

1.3. Построение механических и электромеханических характеристик электродвигателя постоянного тока________________________________ 13

1.4. Определение предела изменения w=f(М) в естественной схеме при колебаниях напряжения в пределах ±20%_____________________________ 17

1.5. Построение характеристик электродинамического торможения w = f(I), обеспечивающую замедление с ускорениями, не превышающими |e_доп | М_с = 0,5´ ´М_н _________________________________________________ 18

1.6. Структурная схема двухмассовой системы механизма передвижения тележки.____________________________________________________ 21

1.7. Расчет и построение w=f(М) разомкнутой системы УП-Д___________ 23

1.8. Структурная схема и уравнение статической механической характеристики в системе УП-Д с замкнутой обратной связью по скорости.____ 23

2. ЭЛЕКТРОПРИВОД С ДВИГАТЕЛЕМ ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ................... Ошибка! Закладка не определена.

2.1. Выбор двигателя_______________ Ошибка! Закладка не определена.

2.2. Естественные w=f(I), w=f(M) и диаграмма пусковых характеристик__ 25

2.3. Реостатные характеристики w=f(I), w=f(M)______________________ 27

2.4. Построение w=f(I), w=f(M) при питании двигателя пониженным напряжением U = 0,5×U_н _____________________________________________ 29

2.5. Построение w=f(M) электродинамического торможения с самовозбуждением, позволяющего производить спуск груза с М_с = 1,5×М_н ________ 29

3. ЭЛЕКТРОПРИВОД С АСИНХРОННЫМ ДВИГАТЕЛЕМ..... Ошибка! Закладка не определена.

3.1. Выбор двигателя_______________ Ошибка! Закладка не определена.

3.2. Расчет и построение естественных и реостатных характеристик w=f(M) и w=f(I₂ )____________________________________________________ 35

3.3. Построение w=f(M) при частотном регулировании с постоянной мощностью в диапазоне 3:1.____________ Ошибка! Закладка не определена.

3.4. Расчёт и построение w=f(M) ЭДТ с независимым возбуждением Ошибка! Закладка не определена.

заключение......................... Ошибка! Закладка не определена.

Библиографический список Ошибка! Закладка не определена.

ВВЕДЕНИЕ

Автоматизация и электрификация всех отраслей народного хозяйства приводит к облегчению труда рабочих, к уничтожению существенного различия между трудом умственным и физическим, к дальнейшему повышению материального благосостояния людей.

Всякое развитое машинное устройство состоит из трех существенно различных частей: машины-двигателя, передаточного механизма, наконец, машины-орудия или рабочей машины.

Назначение первых двух элементов: двигателя с его системой управления и передаточного механизма, куда могут входить валы, шкивы, ремни, шестерни и т. п., заключается в том, сообщить движение исполнительному механизму.

Следовательно, первая и вторая части машинного устройства служат для приведения в движение рабочей машины. Поэтому их объединяют общим названием «привод».

Сегодня электрический привод представляет собой электромеханическое устройство, предназначенное для приведения в движение рабочего органа машины и управления её технологическим процессом. Он состоит из трёх частей: электрического двигателя, осуществляющего электромеханическое преобразование энергии, механической части, передающей механическую энергию рабочему органу машины. И системы управления, обеспечивающей оптимальное по тем или иным критериям управление технологическим процессом. Характеристики двигателя и возможности системы управления определяют производительность механизма, точность выполнения технологических операций, динамические нагрузки механического оборудования и рад других факторов.

Целью курсовой работы является приобретения навыков расчёта автоматизированного электропривода.

1. ЭЛЕКТРОПРИВОД С ДВИГАТЕЛЕМ ПАРАЛЛЕЛЬНОГО ВОЗБУЖДЕНИЯ

1.1. Построение нагрузочной диаграммы двигателя постоянного тока

Известны следующие параметры механизма:

JS=3,6 Нм×с² - суммарный момент инерции механизма, приведенный к валу двигателя (с учетом момента инерции самого двигателя) при нагрузке Mc1 и Mc2.

Mc=21 Нм - статический момент.

e_доп =67 с^-2 - допустимое ускорение.

wр=105 с^-1 - рабочая скорость.

Цикл работы механизмов состоит из подъема груза с моментом М_с1 и опускание с моментом М_с2 , а также подъем грузозахватывающего устройства с моментом М_с3 и опускание с М_с4 .

Операции содержат режимы пуска, установившейся работы, предварительного понижения скорости и торможения. Продолжительность включения ПВ%=65%, при одинаковом времени пауз.

Характерной особенностью электроприводов инерционных механизмов циклического действия является значительная динамическая нагрузка двигателей в переходных процессах. Относительное время переходных процессов в цикле для этих механизмов также весьма значительно. Поэтому при выборе электродвигателя по нагреву необходимо учитывать динамические нагрузки уже на этапе предварительного выбора. Уменьшение времени переходных процессов обычно ограничено допустимым ускорением (например, по условиям механической прочности). Так как реализация этого ограничения возлагается на привод, то максимальный момент электропривода в переходных процессах также должен быть ограничен.

Определяем эти моменты:

Н×м;

Н×м;

Н×м;

Н×м.

Суммарный момент инерции при моментах М_с3 и М_с4 :

Нм×с² .

Момент двигателя равен:

Н×м.

Для построения нагрузочной диаграммы М_с = f(t) и тахограммы w= f(t) необходимо определить время пуска, установившейся работы, предварительного понижения скорости и торможения при различных моментах.

Время переходных процессов определяем с использованием основного уравнения движения из формулы:

с;

с;

с;

с;

с;

с;

с;

с;

с;

с;

с;

с;

с;

с.

Время простоя определяется из выражения:

.

Тогда время простоя t₀ /4 равно:

с.

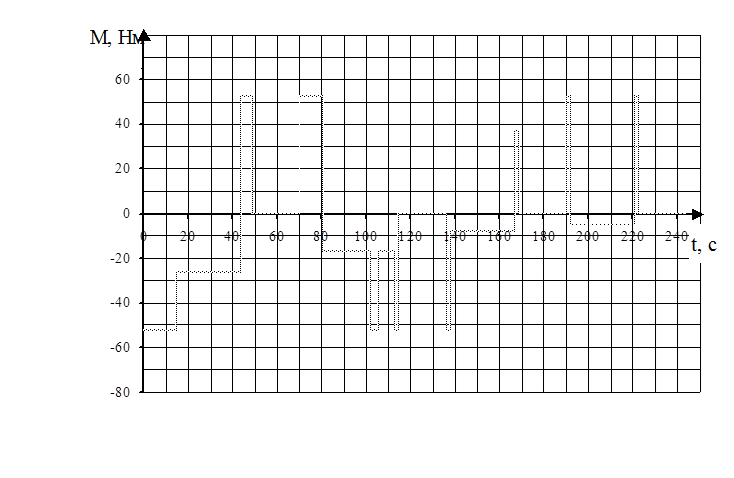

По полученным данным построим нагрузочную диаграмму двигателя (рис. 1.1).

.

Рис. 1.1. Нагрузочная диаграмма двигателя постоянного тока

1.2. Выбор двигателя

Двигатель постоянного тока параллельного возбуждения выбрать из серии машин длительного режима работы, имеющих рабочую угловую скорость w_р .

Так как для механизма, работающего с циклической нагрузкой, необходимо выбрать двигатель продолжительного режима, то для этого определяем эквивалентный по нагреву момент:

где М_сi – момент статической нагрузки, соответствующие i-му участку рабочего цикла нагрузочной диаграммы; t_i – время работы двигателя на i-м участке; к_з = 1,1…1,3 – коэффициент учитывающий отличие нагрузочной диаграммы двигателя от диаграммы статической нагрузки.

Расчётная мощность двигателя Вт. Исходя из Pр и wр по каталогу [1] выбираем двигатель П51 с параметрами: приведёнными в табл.1.1.

Таблица 1.1

Основные параметры двигателя типа П51

[c^-1 ].

[Н×М].

1.3. Построение механических и электромеханических характеристик электродвигателя постоянного тока

Построим w=f(М) или w=f(I) электродвигателя для каждого режима

Пуск в 3 ступени (рис.1.3), торможение противовключением, получение пониженной скорости w=0,2×w_р шунтированием цепи якоря (рис.1.4) и возвращение в режим w=0 (остановка) путем торможения противовключением (рис. 1.5). Определить параметры резисторов.

Приведём rя+rдп и rпар к рабочей температуре 75°С:

rя+rдп=1,051×1,22=1,282 Ом ( далее примем rя=1,282Ом );

rпар=168×1,22=205,0 Ом.

Постоянная двигателя:

Вб;

А;

А.

Скорость идеального х.х.:

c^-1 .

Скорость в установившемся режиме:

c^-1 .

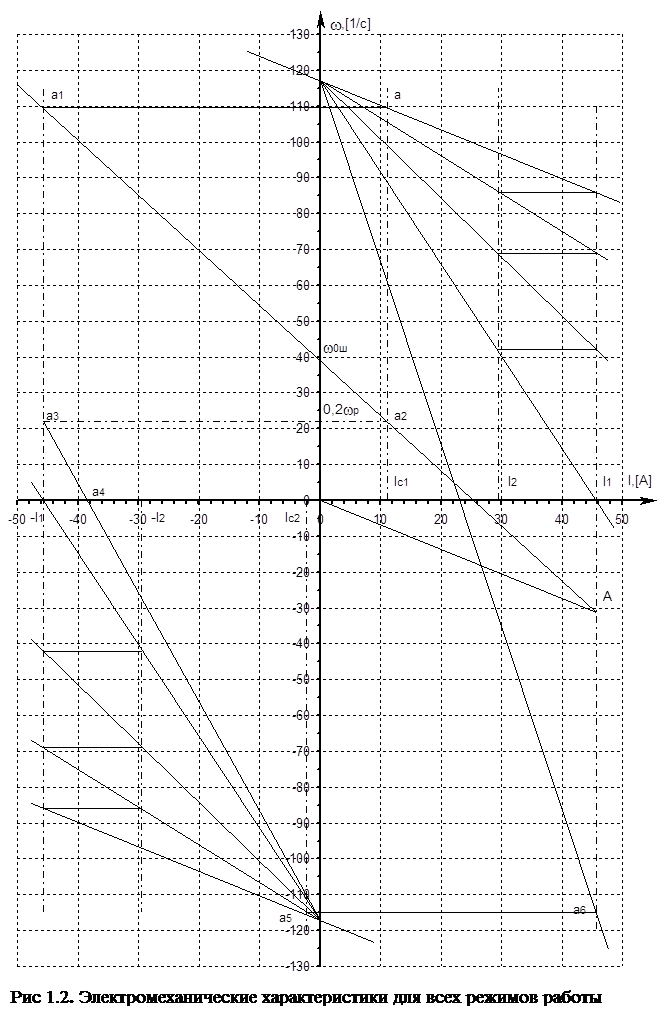

Электромеханические характеристики изображены на рис.1.2.

Расчёт пускового реостата аналитическим методом:

А.

Полное сопротивление:

Ом;

.

Ток переключения:

А..

Ом;

Ом;

Ом.

Сопротивления резисторов:

Ом;

Ом;

Ом.

Получение пониженной скорости w=0,2×w_р шунтированием цепи якоря.

По характеристике шунтирования (рис.1.2) находим w0ш=40[c^-1 ]. Через начало координат проводим прямую, параллельную естественной характеристике. В точке пересечения с характеристикой шунтирования (точка А) находим ток IА=45,7[А].

[Ом];

;

[Ом].

Рис.1.3. Схема пуска двигателя в 3 ступени

Рис.1.4. Шунтирование цепи якоря двигателя

Рис. 1.5. Противовключение

Рис.1.6.Естественная схема

Торможение противовключением (рис.1.5.).

II Квадрант. Скорость в точке а3:

c^-1 ;

;

Ом.

IV Квадрант. Скорость в точке а6 c^-1 .

Ом.

1.4. Определение предела изменения w=f(М) в естественной схеме при колебаниях напряжения в пределах ±20%

Естественная схема включения (рис.1.6)

При неизменном сопротивлении цепи возбуждения ток возбуждения изменяется в пределах .

По универсальной кривой намагничивания [1] находим:

; ;

;

Характеристики строим по двум точкам:

[c^-1 ];

[c^-1 ];

[c^-1 ];

[c^-1 ];

Характеристики изображены на рис.1.7.

1.5. Построение характеристик электродинамического торможения w = f(I), обеспечивающую замедление с ускорениями, не превышающими |e_доп | М_с = 0,5´ ´М_н

Определим максимальный тормозной момент двигателя

M+Mc=-Jдв×eдоп;

M=- Jдв×eдоп-0,5Mн= Нм;

;

;

Откуда находим сопротивление r_т

Ом.

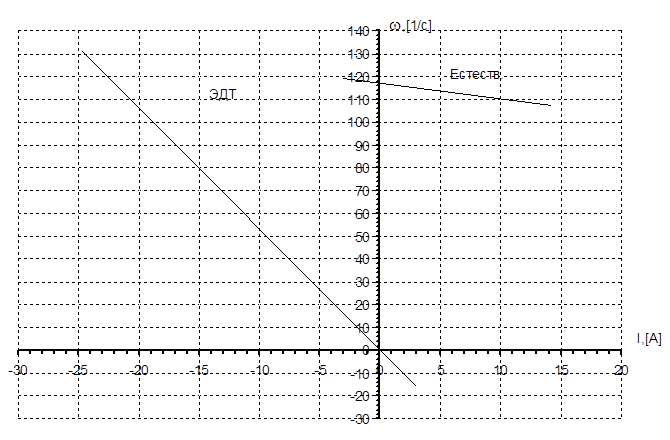

Характеристика ЭДТ изображена на рис.1.9.

Рис. 1.8. Схема ЭДТ

Рис. 1.9. АЧХ при воздействии возмущения на вал

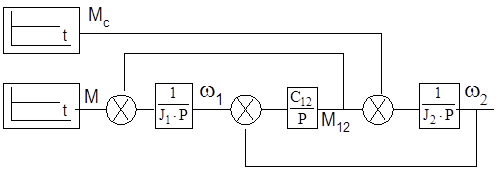

Рис. 1.10. Структурная схема двухмассовой механической системы

1.6. Структурная схема двухмассовой системы механизма передвижения тележки.

Структурная схема двухмассовой механической системы представалена на (рис. 1.10.). Приняв J1=Jдв, J2=3×J1, W12=1,2 с^-1 , строим АЧХ при воздействии возмущения на вал механизма.

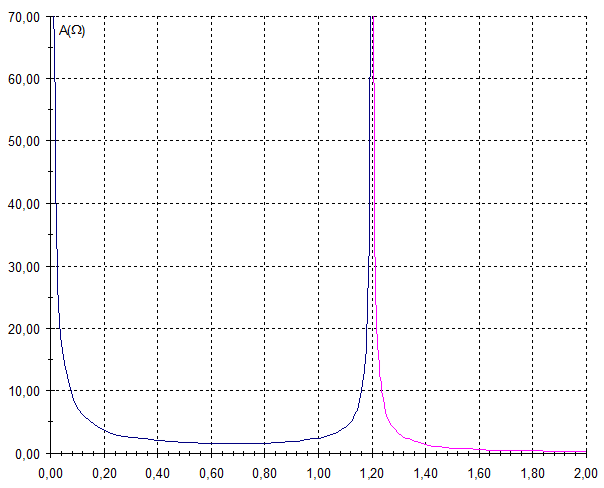

АЧХ двухмассовой системы:

,

где ;

Результат расчета приведён в таблице 1.2, график – на рисунке 1.11.

Таблица 1.2

Значения А(W) и W, с^–1

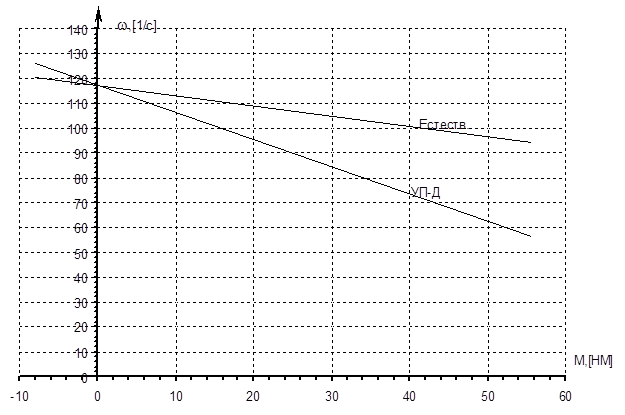

Рис. 1.12. Характеристика УП-Д

1.7. Расчет и построение w=f(М) разомкнутой системы УП-Д

Если Eп=220 В; внутреннее сопротивление управляемого преобразователя равно: rп=2×rяд.

Механическая хар-ка в системе УП-Д имеет вид:

.

График строим по двум точкам:

[c^-1 ];

[c^-1 ];

График изображен на рис.1.12.

1.8. Структурная схема и уравнение статической механической характеристики в системе УП-Д с замкнутой обратной связью по скорости.

Определим коэффициент обратной связи по скорости Кос и задающий сигнал Uзс, если статическая механическая характеристика проходит через точки Мн, wн и имеет жесткость в 10 раз большую, чем в разомкнутой системе.

Преобразователь считаем инерционным звеном с коэффициентом усиления Кп=100, постоянной времени Тп=0,01 с и с внутренним сопротивлением rп=2×rяд.

;

;

;

;

;

;

.

Рис. 1.13. Структурная схема системы регулирования скорости

2. ЭЛЕКТРОПРИВОД С ДВИГАТЕЛЕМ ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ

2.1. Выбор двигателя.

Согласно заданному варианту, выбрать двигатель последовательного возбуждения тихоходного исполнения.

Тип двигателя: ДП-21.

Таблица 2.1

Основные параметры двигателя типа Д – 21

2.2. Естественные w=f(I), w=f(M) и диаграмма пусковых характеристик

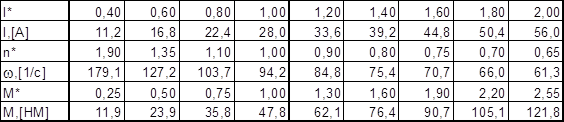

Естественные характеристики рассчитываем по универсальным, приведённым в справочной литературе [1]. Результаты расчётов приведены в табл.2.2., графики - на рис.2.1.,2.2.

[c^-1 ]; [Н×М].

[А].

Рисунок 2.2 Естественная механическая характеристика

[c^-1 ];

[Н×М].

Зададимся пусковым током:[А] и током переключения:[А].

Полные пусковые сопротивления цепи якоря:

[Ом]; [Ом].

Пусковая диаграмма приведена на рис.2.3. Графически определяем сопротивления ступеней реостата: [Ом]; [Ом].

2.3. Реостатные характеристики w=f(I), w=f(M)

Если известны координаты рабочей точки: wс=0,4×wн, Mc=Мн. Определяем величину добавочного резистора:

;

Ом.

Расчёт ведём по формуле:

.

Результаты представлены в табл.2.3., графики - на рис.2.6,2.7.

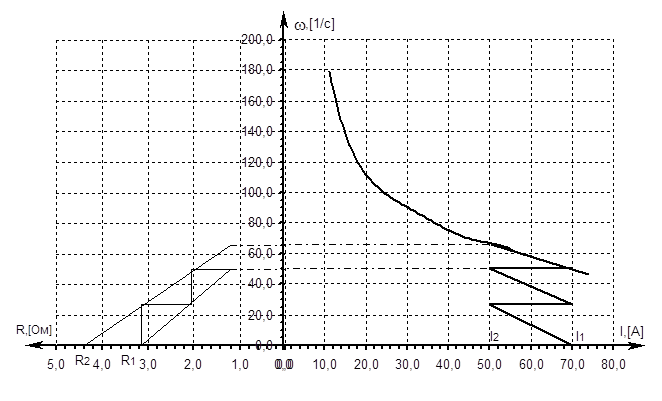

Рисунок 2.3. Пусковая диаграмма

Рис.2.4. Пуск двигателя в 2 ступени

Рис.2.5. Реостатное включение

2.4. Построение w=f(I), w=f(M) при питании двигателя пониженным напряжением U = 0,5×U_н

Расчёт ведём по формуле:

;

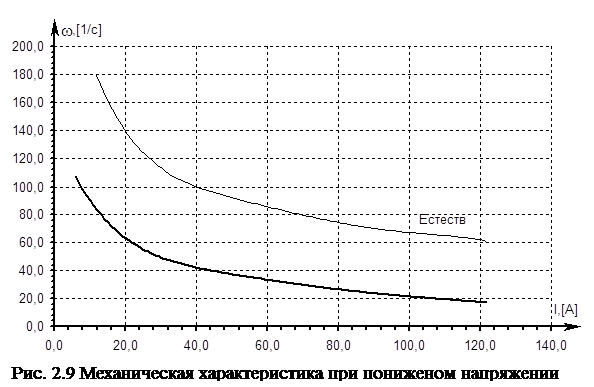

Результаты представлены в табл.2.4., графики - на рис.2.8,2.9.

2.5. Построение w=f(M) электродинамического торможения с самовозбуждением, позволяющего производить спуск груза с М_с = 2×М_н

Расчет производим для двух случаев: скорость спуска груза равна wр1 = -wн и wр2 = -0,5×wн.

Первый режим:

wр1 = -wн= -94,24 c^-1 .

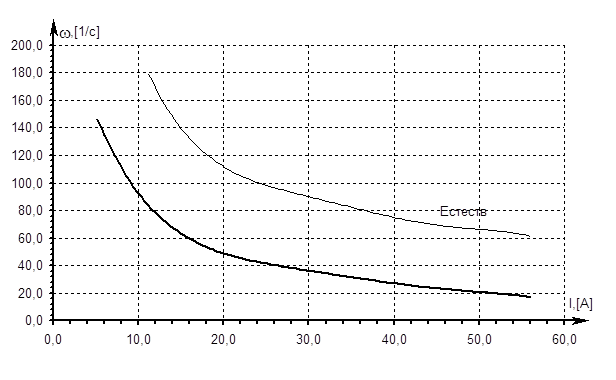

Рис. 2.8 Электромеханическая характеристика при пониженом

По универсальным характеристикам [1] для заданного Мс находим ток:

Ic=I*×Iн=1,67×28=46,76 A;

; Ом.

При I>Iн характеристику строим по двум точкам: заданной в условии и граничной:

Н×М;

c^-1 .

При I<Iн характеристика рассчитывается на основе универсальной по формуле:

.

Второй режим:

wр2 = -0,5×wн= -47,12 c^-1 ;

Ом;

c^-1 ;

.

Результаты представлены в табл.2.4, графики - на рис.2.11.

Таблица 2.4

Результаты расчёта

Рис. 2.10. Электродинамическое торможение ДПТ

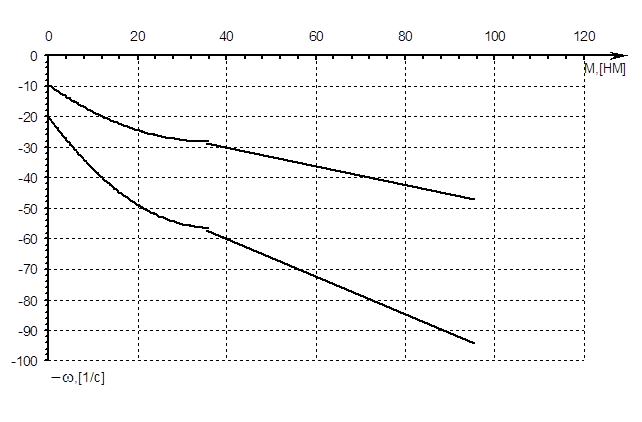

Рис. 2.11. Электродинамическое торможение с самовозбуждением

3. ЭЛЕКТРОПРИВОД С АСИНХРОННЫМ ДВИГАТЕЛЕМ

3.1. Выбор двигателя

Производственный механизм задается руководителем технологической практики (в качестве рекомендуемых являются механизмы мостовых кранов, вентиляторов, транспортеров и т.д.). По заданному варианту рассчитаем мощность двигателя и выберем по каталогу двигатель с фазным ротором крановой или краново-металлургической серии.

Выбран двигатель крановой серии типа МТ111-6

Таблица 3.1.

Паспортные данные двигателя типа МТ111-6

3.2. Расчет и построение естественных и реостатных характеристик w=f(M) и w=f(I2)

Если механическая характеристика проходит через точку wс=0,5×wн, Mс=Мн. Определим параметры резистора. Построим пусковую диаграмму при пуске в 3 ступени. Определим параметры пусковых резисторов:

Ом;

Ом;

Ом.

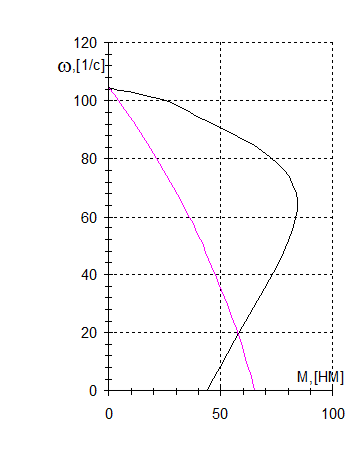

Естественная механическая характеристика строится по 4-м точкам:

1) c^-1 ;

2) c^-1 ;

Н×М.

3) Н×М;

;

;

c^-1 ;

4) Н×М.

Электромеханическая характеристика построена по формуле

.

Пусковая диаграмма:

M1=0,8Mк=67[Н×М]; M2=40 Н×М

Графически определяем r1=1,312 [Ом]; r2=0,7875 [Ом]; r3=0,6825 [Ом].

[Ом].

Для расчёта реостатной характеристики, проходящей через точку wс=0,5×wн=47,91[c^-1 ]; Mc=Mн определяю добавочное сопротивление:

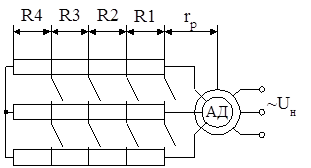

Рис. 3.2. Схема включения асинхронного двигателя с пусковыми сопротивлениями в четыре ступени

Рис. 3.3. Естественная и реостатная механические характеристики

где ;

;

;

Н×М;

Уравнение механической характеристики:

.

Уравнение электромеханической характеристики

.

Результаты вычислений по вышеприведенным формулам сведены в табл. 3.2, естественные и реостатные механические и электромеханические характеристики изображены на рис. 3.3, 3.4.

Таблица 3.2

Значения М, I'₂ , I'_2p

Окончание таблицы 3.2

3.7. Рассчитать и построить w=f(M) ЭДТ с независимым возбуждением

, а также рассчитать сопротивление добавочного резистора, если характеристика должна проходить через точку : w=wн, -M=1,2×Мн.

3.4. Расчёт и построение w=f(M) ЭДТ с независимым возбуждением

Для получения максимального момента порядка 1,2×М_н требуется согласно кривым [1] ток возбуждения двух кратный трёхфазный от холостого хода, т. е. ток возбуждения должен быть

I_в = 2×I_сх = 2×7,5 = 15 А. (3.34)

Полное сопротивление цепи возбуждения

R = U_н /I_в = 220/15 = 14,667 Ом. (3.35)

Добавочное сопротивление цепи возбуждения получится

R_в = R – 2×r_c = 14,667 – 2×2,09 = 10,487 Ом. (3.36)

где 2×r_c – сопротивления последовательно соединённых двух фаз статора.

Из универсальных механических характеристик динамического торможения для асинхронного двигателя с фазным ротором типа МТ [1] видно, что для каждого тока возбуждения в пределах 2 – 3 кратного неудовлетворительными являются характеристики, соответствующие полному активному сопротивлению R_р = 1, так как они дают наименьшие тормозные моменты. Поэтому возьмём R_р = 0,2×R_р.н , тогда получим

R_т = Ом. (3.37)

Так как рабочий участок механической характеристики до _кр практически линейный, то рабочий участок характеристики электродинамического торможения есть прямая линия, проходящая через начало координат и через точку при условии, что R_р = R_р.н = 1

w = wн = 95,295 с^–1 ;

– M = 1,2×М_н = 1,2×36,728 Н×м.

При R_р = 0,2×R_р.н угловую скорость определим из соотношения

,

откуда найдём w_­0,2 , получим

w­_0,2 = 0,2×w_н = 0,2×95,295 = 19,059 с^–1 .

Механические характеристики w=f(M) электродинамического торможения изображены на рис. 3.7.

Рис. 3.6. Схема динамического торможения асинхронного двигателя

Рис. 3.7. Механическая характеристика ЭДТ

ЗАКЛЮЧЕНИЕ

В данной работе был проведён расчёт автоматизированного электропривода с двигателями постоянного тока и с асинхронным с фазным ротором. В главе первой рассчитаны характеристики ДПТ параллельного возбуждения типа П52, во второй ДПТ типа Д – 21 последовательного возбуждения и в третьей асинхронного двигателя краново-металлургической серии типа МТ – 12 – 6.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК ИСПОЛЬЗОВАННЫХ

ИСТОЧНИКОВ

1. Вешеневский С.Н. Характеристики двигателей в электроприводе. - М.: Энергия, 1977. - 432с.

2. Ключев В.И. Теория электропривода. - М.: Энергоатомиздат, 1985. - 560с.

3. Чиликин М.Г., Соколов М.М., Терехов В.М., Шинянский А.В. Основы автоматизированного электропривода. - М.: Энергия. 1974. - 568с.

4. Чиликин М.Г., Ключев В.И., Сандлер А.С. Теория автоматизированного электропривода. — М.: Энергия, 1979. — 616 с.

Оборудование летательных аппаратов

Схема автоматического регулирования продолжительности выпечки с коррекцией по температуре во второй зоне пекарной камеры

Электрические аппараты

Разработка логической схемы управления двустворчатых ворот судоходного шлюза

Проект автоматизированного электропривода грузового лифта

Проектирование лифта

Автоматизированный электропривод

Синхронные машины. Машины постоянного тока

Основные приборы и механизмы тягового электровоза

Обслуживание и ремонт электрических двигателей (ремонт синхронного двигателя)

Резисторы постоянные проволочные

ТВ и эволюция нетерпимости

Разработка алгоритмов контроля и диагностики системы управления ориентацией космического аппарата

Разработка системы управления асинхронным двигателем с детальной разработкой программ при различных законах управления

Двигатель ЗиЛ-130

Анализ эффективности работы двигателя внутреннего сгорания

Проектирование управляемого привода в электромеханических системах

Схемы управления электродвигателями
