Дипломная работа: Режим роботи та захист трансформаторів

ЗМІСТ

Перелік скорочень

ВСТУП

1 РЕЖИМИ РОБОТИ ТА, ЗАХИСТ ТРАНСФОРМАТОРІВ

1.1 Пошкодження і ненормальні режими роботи трансформаторів

1.2 Види і призначення автоматичних пристроїв трансформатора

1.3 Струмові захисти трансформаторів

1.4 Подовжній диференціальний струмовий захист трансформатора.

1.5 Відключення трансформаторів від пристроїв релейного захисту за відсутності вимикача на стороні вищої напруги

2 РОЗРАХУНОК, ТА АВТОМАТИЧНЕ ВКЛЮЧЕННЯ ДЖЕРЕЛА ЖИВЛЕННЯ

2.1 Особливості АПВ трансформаторів

2.2 Автоматичне включення резервного джерела живлення при відключенні трансформатора

2.3 Автоматичне регулювання коефіцієнта трансформації (АРКТ)

2.4 Вибір і розрахунок захисту трансформатора

3 ВПРОВАДЖЕННЯ ТА РОЗРАХУНОК НОВОГО РЕЛЕ ЗАХИСТУ

3.1 Мікропроцесорні блоки релейного захисту та автоматики БЭМП

3.2 Призначення та основнітипи захистутрансформаторів

3.3 Захист від пошкоджень обмоток трансформатора

3.4 Диференціальній захист

3.5 Струмова відсічка

ВИСНОВКИ

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

ВСТУП

Всі електроустановки обладналися пристроями релейного захисту, призначеними для відключення ділянки в колі, якщо пошкодження спричиняє за собою вихід з ладу елементу або електроустановки в цілому. Релейний захист спрацьовує і тоді, коли виникають умови, загрозливі порушенням нормального режиму роботи електроустановки. У релейному захисті електроустановок захисні функції покладені на реле, які служать для подачі імпульсу на автоматичне відключення елементів електроустановки або сигналу про порушення нормального режиму роботи устаткування, ділянки електроустановки, лінії і так далі. Реле є апарат, що реагує на зміну якої-небудь фізичної величини, наприклад струму, напруги, тиску, температури. Коли відхилення цієї величини виявляється вищим допустимого, реле спрацьовує і його контакти, замикаючись або розмикаючись, проводять необхідні перемикання з допомогою подали або відключення напруги в ланцюгах управління електроустановкою. До релейного захисту пред'являють наступні вимоги: селективність (вибірковість) — відключення тільки тієї мінімальної частини або елементу установки, яка викликала порушення режиму; чутливість — швидка реакція на певні, заздалегідь задані відхилення від нормальних режимів, іноді самі незначні; надійність — безвідмовна робота у разі відхилення від нормального режиму; надійність захисту забезпечується як правильним вибором схеми і апаратів, так і правильною експлуатацією, що передбачає періодичні профілактичні перевірки і випробування. Необхідна швидкість спрацьовування реле визначається проектом залежно від характеру технологічного процесу. Іноді для зведення до мінімуму збитку від виниклих пошкоджень релейний захист повинен забезпечувати повне відключення протягом сотих доль секунди. По своєму призначенню реле розділяють на реле управління і реле захисту.

Реле управління зазвичай включають безпосередньо в електричні ланцюги і спрацьовують вони при відхиленнях від технологічного процесу або змінах в роботі механізмів. Реле захисту включають в електричні ланцюги через вимірювальні трансформатори і лише іноді безпосередньо. Вони спрацьовують при неформальних або аварійних режимах роботи установки. Реле характеризується наступними показниками:

уставка — сила струму, напруга або час, на яких відрегульовано дане реле для його спрацьовування;

напруга (або струм) спрацьовування — найменше або найбільше значення, при якому реле повністю спрацьовує;

напруга (або струм) відпуску — найбільше значення, при якому реле відключається (повертається в початкове положення); коефіцієнт повернення — відношення напруги (або струму) відпуску до напруги (або струму) спрацьовування.

За часом спрацьовування розрізняють реле миттєвої дії і з витримкою часу.

1.1 Пошкодження і ненормальні режими роботи трансформаторів

До пошкоджень трансформаторів відносять:

міжфазні КЗ на виводах і в обмотках (останні виникають набагато рідше, ніж перші);однофазні КЗ (на землю і між витками обмотки, тобто витковые замикання);«пожежа сталі» сердечника.До ненормальних режимів відносяться:перевантаження, викликані відключенням, наприклад, одного з паралельно працюючих трансформаторів. Струми перевантаження відносно невеликі, і тому допускається перевантаження протягом часу, визначуваного кратністю струму перевантаження по відношенню до номінального;виникнення струмів при зовнішніх КЗ, що є небезпекою в основному через їх теплову дію на обмотки трансформатора, оскільки ці струми можуть істотно перевершувати номінальні. Тривале проходження струму зовнішнього КЗ може виникнути при пошкодженні, що не відключилося, на приєднанні, що відходить від трансформатора; неприпустиме пониження рівня масла, що викликається значним пониженням температури я іншими причинами.

Пошкодження і ненормальні режими роботи пред'являють певні вимоги до пристроїв автоматичного управління трансформаторами, що розглядаються нижче.

1.2 Види і призначення автоматичних пристроїв трансформатора

На трансформаторах встановлюються наступні захисту: захист від коротких замикань, що діє на відключення пошкодженого трансформатора і виконувана без витримки часу (для обмеження розмірів пошкодження, а також для запобігання порушенню безперебійної роботи живлячої енергосистеми). Для захисту могутніх трансформаторів застосовуються подовжні диференціальні струмові захисту, а для малопотужних трансформаторів — струмові захисту із ступінчастою характеристикою витримки часу. Крім того, при всіх пошкодженнях усередині бака і пониженнях рівня масла застосовується газовий захист, що працює на неелектричному принципі; захист, від струмів зовнішніх КЗ, основне призначення якої полягає в запобіганні тривалому проходженню струмів КЗ у разі відмови вимикачів або защит суміжних елементів шляхом відключення трансформатора. Крім того, захист може працювати як основна (на трансформаторах малої модності, а також при КЗ на шинах, якщо відсутній спеціальний захист шин). Захисту від зовнішніх КЗ зазвичай виконуються струмовими або (значно рідше) дистанційними — з витримками часу; захист від перевантажень, що виконується за допомогою одного максимального реле струму, оскільки перевантаження зазвичай є симетричним режимом. Оскільки перевантаження допустиме протягом тривалого проміжку часу (десятки хвилин при струмі не більше 1,5I_т,ном ), то захист від перевантаження за наявності чергового персоналу повинен виконуватися з дією на сигнал, а за відсутності персоналу — на розвантаження або на відключення трансформатора.

На трансформаторах передбачаються наступні пристрої автоматики:

автоматичне повторне включення, призначене для повторного включення трансформатора після його відключення максимальним струмовим захистом. Вимоги до АПВ (автоматичне повторне включення) і способи його здійснення аналогічні розглянутим раніше пристроям АПВ ліній. Основна особливість полягає в забороні дії АПВ трансформаторів при внутрішніх пошкодженнях, які вимикаються диференціальним або газовим захистом;автоматичне включення резервного трансформатора, призначене для автоматичного включення секційного вимикача при аварійному відключенні одного з працюючих трансформаторів або при втраті живлення однієї з секцій по інших причинах;автоматичне відключення і включення одне з паралельно працюючих трансформаторів, призначене для зменшення сумарних втрат електроенергії в трансформаторах; автоматичне регулювання напруги, призначене для забезпечення необхідної якості електроенергії у споживачів шляхом зміни коефіцієнта n трансформації знижувальних трансформаторів підстанцій, що живлять розподільну мережу. Для зміни n під навантаженням трансформатори обладналися пристроями РПН (регулятором перемикання відпаювань обмотки трансформатора під навантаженням). Автоматична зміна n здійснюється спеціальним регулятором коефіцієнта трансформації (АРКТ), що впливає на РПН.

1.3 Струмові захисти трансформаторів

Трансформатори малої потужності до 750 кВ*А при напрузі 10 кВ і до 3200 кВ*А при напрузі 35 кВ тупикових підстанцій, а також цехові трансформатори зазвичай комутують вимикачами навантаження ВНП. Для захисту таких трансформаторів від внутрішніх КЗдопускається застосування (рис. 1) запобіжників (наприклад, типу ПК). Номінальний струм плавкої вставки I _{вс , ном} вибирається з тих же умов, що і для ліній. Крім того, необхідно враховувати можливість небажаного спрацьовування запобіжників при кидках струму намагнічення, викликаних включенням трансформатора під напругу. З урахуванням вказаних умов I _{вс , ном} = (1,5.2,5)I_т,ном . Селективність захисту забезпечується узгодженням время-токовой характеристики запобіжника з характеристиками защит приєднань, що відходять, з боку нижчої напруги трансформатора.

Рис. 1.1Захисттрансформатора малої мощности за допомогоюзапобіжників.

Для спрощення і здешевлення підстанцій систем електропостачання, що підключаються відгалуженням до лінії електропередачі, застосовуються відкриті плавкі вставки (ОП), а також керовані запобіжники.

Недоліками защит трансформаторів, виконаних за допомогою плавких вставок, є:нестабільність їх захисних характеристик, яка може привести до неприпустимого збільшення часу відключення трансформатора при деяких видах внутрішніх пошкоджень;трудність узгодження із защитами суміжних ділянок.

Струмовий захист трансформаторів виконується з використанням вторинних максимальних реле струму (прямої або непрямої дії). При цьому слід мати на увазі, що трансформатори малої потужності представляють для струмів КЗ відносний великий зосереджений опір. Тому захистоздатність першого ступеня (відсічення без витримки часу) виходить задовільною. Враховуючи це, захист зазвичай виконують двоступінчатою. Першим ступенем захисту є струмове відсічення, струм спрацьовування якої вибирається великим максимального струму при КЗ за трансформатором. Чутливість першого ступеня вважається задовільною, якщо kч = 2 при КЗ на стороні вищої напруги трансформатора. Другий ступінь є максимальним струмовим захистом, витримка часу якої узгоджена з витримками часу защит приєднань, що відходять. Чутливість максимального струмового захисту перевіряється по струму при КЗ на стороні нижчої напруги. Робота струмового захисту як резервною перевіряється при КЗ в кінці елементів, приєднаних до шин нижчої напруги (при цьому бажано мати kч >= 1.2).

При паралельній роботі двох трансформаторів слід мати на увазі, що у випадку КЗ на нижчій стороні максимальні струмові захисту (другі ступені) трансформаторів можуть відключити обидва трансформатори. Якщо є секційний вимикач, то цей недолік усувається тим, що встановлений на нім захист має меншу витримку часу.

Для підвищення чутливості максимальний струмовий захист доповнюється пуском від реле напруги зворотної послідовності (при несиметричних КЗ) і від реле мінімальної напруги (при симетричних КЗ) (Рис.2).

При несиметричному КЗ на виході фільтру ФНОП з'являється напруга, пропорційна напрузі зворотної послідовності, максимальне реле напруги 2РН спрацьовує і обумовлює спрацьовування мінімального реле напруги 3РН. Якщо при цьому для реле 1РТI_p > I_c,p , то захист спрацьовує. При симетричному КЗспрацьовує ЗРН і реле струму 1РТ.

Струм спрацьовування захисту при цьому вибирається по умові налагодження від номінального струму, а не від струму самозапуска електродвигунів, що живляться від трансформатора, що захищається, що і обумовлює підвищення чутливості захисту.

Напруга спрацьовування 2РН відбудовується від напруги небаланса Uнб_{, раб} на виході фільтру ФНОП в робочому режимі:

де k_отс і kв — коефіцієнти налагодження і повернення реле; U_ном і KU — номінальна напруга і коефіцієнт трансформації трасформатора напруги ТН.

Рис. 1.2. Захист трансформатора від зовнішніх КЗ і перевантажень.

Напруга спрацьовування ЗРН відбудовується від мінімального значення напруги в місці установки ТН з урахуванням самозапуска електродвигунів

(1)

Коефіцієнт чутливості захисту по напрузі повинен бути не нижче kч = 1,2¸1,3, причому kч, при симетричному КЗ можна визначати не по напрузі спрацьовування мінімального реле ЗРН, а по напрузі його повернення, оскільки симетричне КЗ у початковий момент часу є несиметричним, а отже, ЗРН спрацьовує в результаті спрацьовування 2РН. Таку взаємодію реле підвищує чутливість захисту по напрузі при симетричних КЗ

Якщо трансформатор з вищою напругою 110 кВ має глухозаземленну нейтраль, то при однофазномКЗ у мережі 110 кВ через нейтраль трансформатора проходитимуть струми нульової послідовності, для відключення яких на трансформаторі встановлюється спеціальний струмовий захист нульової послідовності. Вимірювальний орган захисту, який встановлюється тільки за наявності живлення з боку НН або СН, складається з одного реле струму 2РТ (Рис. 2), підключеного до ТТ, встановленому в ланцюзі заземлення нейтралі трансформатора. Струм спрацьовування захисту вибирається з умови надійного настроєння від струму небаланса в заземляючому ланцюзі при зовнішніх міжфазних КЗ і узгоджується із струмами спрацьовування защит від однофазних КЗ встановлених на лініях, що примикають до трансформатора, що захищається. Значення струму спрацьовування зазвичай знаходиться в межах 100—200А. Час спрацьовування захисту (реле РВ) повинен бути на ступінь селективності більше часу спрацьовування найбільш захисту, що поволі діє, від однофазних КЗ що примикають до трансформатора ліній електропередачі, При живленні трансформатора тільки з боку вищої напруги захист зазвичай не встановлюється.

Захист трансформатора від перевантаження, що виконується одним реле, має струм спрацьовування

де k_отс = 1,05 — коефіцієнт, що враховує погрішність в значенні струму спрацьовування.

На триобмоткових трансформаторах з одностороннім "живленням захист від перевантаження встановлюється з боку живлення. При істотно різних потужностях обмоток встановлюється додатково захист на живленій обмотці меншої потужності.

1.4 Подовжній диференціальний струмовий захист трансформатора

На трансформаторах потужністю більше 7,5 Мв*а як основний захист встановлюється подовжній диференціальний струмовий захист. Принцип дії захисту аналогічний захисту ліній електропередачі. Проте особливості трансформатора як об'єкту захисту приводять до того, що I_нб в диференціальному захисті трансформатора значно більше, чим в диференціальних захистах інших елементів системи електропостачання. Основними чинниками, які необхідно враховувати при виконанні диференціального захисту трансформатора, є наступні.

Кидок струму намагнічення при включенні трансформатора під напругу або при відновленні напруги після відключення зовнішнього КЗ Струм намагнічення трансформатора (рис. 4, а) I_нам = I_1п —I_11п в нормальному режимі роботи невеликий і складає 2—3% номінального струму I_т,ном . Після відключення зовнішнього КЗ як і при включенні трансформатора під напругу, виникаючий кидок струму намагнічення може перевищувати номінальний струм І_т,ном в 6—8 разів.

Рис. 1.3 Зміна потоку і струму намагнічення при включенні трансформатора під напругу.

а — пояснююча схема; б — изменение струму намагнічення; у — зміни напруги і магнітного потоку; г — характеристика намагнічення.

Значення струму при кидку залежить від моменту включення трансформатора під напругу. Найбільше значення кидок струму намагнічення має при включенні трансформатора в мить, коли миттєве значення напруги U рівне нулю (Рис. 1.3, в, г). В цьому випадку магнітний потік Ф_t в сердечнику трансформатора в початковий період часу містить велику аперіодичну складову Фа і перевищує при перехідному процесі стале значення Ф_уст практично в 2 рази. Оскільки залежність Ф = f(I_нам ) нелінійна, то iнам збільшується по відношенню до сталого значення в сотні разів, але залишається зазвичай меншим максимальних перехідних струмів зовнішніх (крізних) КЗ Кидок струму намагнічення може містити велику що аперіодичну складає, а також значний відсоток вищих гармонік (перш за все другий). Загасання кидка відбувається повільніше, ніж струму КЗ В результаті крива кидка струму намагнічення I_нам,бр (рис. 1.3, б) може опинитися зміщеній по одну сторону осі часу.

Вказані характерні особливості кидка струму намагнічення використовуються для забезпечення отстроенности диференціального струмового захисту трансформатора, оскільки при настроєні захисту по струму спрацьовування вона має дуже низьку захистоздатність, а при настроєні за часом — втрачає швидкість спрацьовування.

Схеми з'єднання обмоток трансформатора. Якщо обмотки вищої і нижчої напруги трансформатора сполучені не по схемі Y/Y -12, а по якійсь іншій схемі, то між струмами фаз трансформатора на сторонах вищої і нижчої напруги існує фазове зрушення. Так, при широко поширеній схемі з'єднання обмоток трансформатораY-Dфазове зрушення складає I_1п I_11п = 30 эл. град. Тому при однакових схемах з'єднання вторинних обмоток груп 1ТТ і 2ТТ трансформаторів струму (на сторонах вищої і нижчої напруги) в диференціальному ланцюзі захисту при зовнішньому до. з, проходить значний струм, рівний приблизно половині вторинного струму ТТ при зовнішньому КЗ

Тому схеми з'єднання груп 1_ТТ і 2_ТТ повинні бути такими, щоб вказане зрушення по фазі отеутствовал (ÐI_1п I_11п = 0). При цьому можливі два варіанти: вторинні обмотки групи 1_ТТ з'єднуються в трикутник, а групи 2_ТТ — в зірку або вторинні обмотки групи 2_ТТ — в трикутник, а 1_ТТ — в зірку. Схема з'єднання обмоток ТТ в першому випадку ясна з Рис. 1.4. Перевага завжди віддається першому варіанту, оскільки з'єднання в трикутник вторинних обмоток ТТ, встановлених з боку зірки силового трансформатора, запобігає можливому неправильному спрацьовуванню диференціального захисту при зовнішніх однофазних КЗ (коли нейтраль трансформатора заземлена), оскільки з'єднання в трикутник запобігає попаданню струмів нульової послідовності в реле захисту. При з'єднанні вторинних обмоток1_ТТ в трикутник струми в ланцюзі циркуляції від 1_ТТ (I_’1в ) в ÖЗ разів більше вторинних струмів 1_ТТ (I_1в ). Тому коефіцієнт трансформації 1_ТТ вибирається рівним I_т Y_ном ЗÖ5, де I_т Y_ном — номінальний струм трансформатора з боку обмотки силового трансформатора, сполученої в зірку.

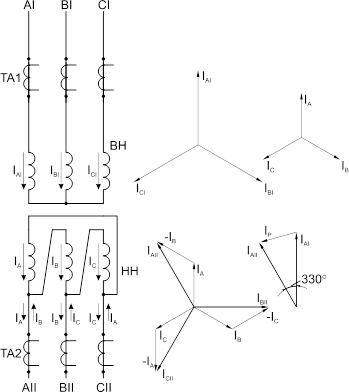

Рис. 1.4. Схема з'єднання ТТ диференціального струмового захисту трансформатора Y/-11 Dі векторні діаграми.

Невідповідність коефіцієнтів трансформації ТТ розрахунковим значенням. Для забезпечення рівності струмів в ланцюзі циркуляції повинне дотримуватися співвідношення

відповідно для трансформаторів із з'єднанням обмоток по схемі Y/Y і Y/D. Трансформатори струму, що випускаються промисловістю, мають дискретну шкалу коефіцієнтів трансформації. Тому в загальному випадку I_’11в ¹I_’1в що викликає додатковий струм небаланса в реле захисту.

Регулювання коефіцієнта трансформації трансформатора. При регулюванні коефіцієнта трансформації трансформатора співвідношення між первинними, а отже, і між вторинними струмами 1_ТТ і 2_ТТ змінюється, що також приводить до появи струму небаланса в диференціальному ланцюзі захисту. Відмінності типів ТТ, їх навантажень і кратностей струмів зовнішнього КЗТрансформатори струму ТТ диференціального захисту трансформатора встановлюються на сторонах трансформатора, що мають різну напругу, тому вони не можуть бути однаковими. Крім того, схеми з'єднання вторинних обмоток ТТ також різні, а отже, трансформатори струму мають різне навантаження. Різні у різних груп ТТ (особливо у разі триобмоткового трансформатора) і кратності струму зовнішнього КЗ по відношенню до їх номінальних струмів. Все це обумовлює різні погрішності у різних груп ТТ, що приводить до появи підвищених струмів небаланса в диференціальному ланцюзі захисту при зовнішніх КЗ

Розглянуті вище чинники обумовлюють застосування захистів різної складності КЗ використанням різних способів забезпечення їх защитоспособности і отстроенности. У простому випадку як РТД (рис,1.4) використовують звичайне реле струму без уповільнення (такий захист називають диференціальним відсіченням). Проте защитоспособность її мала через те, що захист виходить вельми грубим. Для підвищення чутливості застосовують реле і схеми, основні з яких (реле з проміжними трансформаторами, що насищаються, в диференціальному колі, реле з гальмуванням) були розглянуті стосовно подовжнього диференціального захисту ліній. У ряді випадків застосовуються і складніші принципи (особливо для забезпечення отстроенности захисту від кидків струму намагнічення трансформатора).

Найбільший (розрахунковий) струм небаланса в диференціальному ланцюзі захисту може мати місце при включенні трансформатора під напругу або при зовнішньому КЗ Тому струм небаланса повинен визначатися в обох випадках.

При включенні трансформатора під напругу значення кидка струму намагнічення I_бр.нам , що діє, в перший період рівне (6—8)I_т,ном . де I_т,ном — номінальний струм трансформатора.

При зовнішньому КЗ, що супроводжується проходженням через ТТ захисту найбільших струмів КЗ, струм небаланса

I_нб = I'_нб + I"_нб + I"’_нб (1)

де I'_нб I"_нб I"’_нб — струми небаланса, обумовлені відповідно погрішностями ТТ, регулюванням коефіцієнта трансформації трансформатора і нерівністю струмів в ланцюзі циркуляції від різних груп Тт.

Розкриваючи виразу для окремих складових струму небаланса (1), можна записати:

I_{нб,расч} = (k_одн k_{апер e} + DU*_рег + Df_выр )I_{к,ве,max (2)}

де k_одн = 1—коэффициент однотипності; капер — коефіцієнт, що враховує наявність аперіодичної складової в первинному струмі ТТ при зовнішньому КЗ; e = 0,1 — допустимая відносна погрішність ТТ; DU*_рег = Uрег /Uном — відносний діапазон зміни напруги на вторинній стороні трансформатора при регулюванні коефіцієнта трансформації під навантаженням пристроєм РПН; Df_{в и р} = (I’_1в - I’_11в ) I’_1в — відносне значення струму небаланса в диференціальному ланцюзі захисту, обумовлене невідповідністю розрахункових і фактичних коефіцієнтів трансформації ТТ.

Значення коефіцієнта капер в (2) і коефіцієнта, що враховує настроєння від кидка струму намагнічення,, вибираються різними залежно від типу вживаного РТД. Так, для диференціального відсічення струм спрацьовування визначається як

I_с,з = k_отс I_бр,нам ;(3)

I_с,з = k_отс I_{нб,расч} .(4)

При цьому в (4) k_отс » 2, а вираз (3) з урахуванням деякого загасання перехідного значення Iбр,нам протягом власного часу спрацьовування електромеханічного реле приймає вигляд:

I_с,з = (3.5¸4.5) I_т,ном (5)

і, як правило, є визначальний. Струм спрацьовування реле диференціального струмового відсічення

I_c,p = I_с,з 3/K_1TT Ö (6)

якщо I_с,з віднесений до сторони Y трансформатора, де вторинні обмотки1ТТ сполучені в трикутник. Диференціальне відсічення вважається прийнятним, якщо при двофазному КЗ на виводах нижчої напруги трансформатора kч= 2. Не дивлячись на низьку чутливість диференціального відсічення її гідність полягає в забезпеченні швидкості спрацьовування при найбільших кратностях струму КЗ

При використанні реле з проміжними трансформаторами РНТ, що насищаються, вибір струму спрацьовування захисту I_с,з проводиться по виразах;

I_с,з = (1 ¸1,3_I )_т,ном (7)

I_с,з = k_отс (I’_нб + I”_нб ) (8)

У (8) неучетI”_нб пояснюється можливістю компенсувати цю складову (у першому наближенні) за допомогою проміжного трансформатора струму ПНТТ, що насищається, з декількома первинними обмотками (Рис. 1.5), коли для запобігання попаданню в реле захисту струму небаланса, обумовленого нерівністю струмів I’₁₁ в і I’₁ в в ланцюзі циркуляції, проводиться вирівнювання м. д. с. первинних обмотокw₁ , w₂ проміжних трансформаторів струму так, що I’_1в w₁ »I’_11в w₂ , тобто E_{в , т} »0 і I_р »0.

Крім того, в (8) при розрахунку I’_нб значення коефіцієнта капер приймається рівним одиниці.

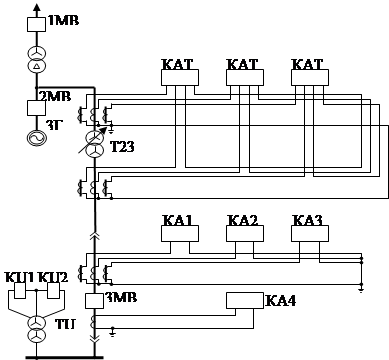

Рис. 1.5 Схема включення реле РНТ в диференціальному струмовому захисті трансформатора

Принципова схема диференціального захисту трансформатора з РНТ (у однолінійному зображенні) представлена на Рис. 1,5.

Слід зазначити, що визначення складової розрахункового струму небалансаI”_нб обумовленою регулюванням напруги трансформатора, що захищається, з розрахункових чисел витків обмоток проміжних трансформаторів струму реле захисту що насищаються, проводиться з урахуванням однакового максимального регулювання ±DU_max у обидві сторони по відношенню до середнього положення перемикача РПН, що приймається як розрахунковий. Такий облік регулювання напруги відповідає визначенню оптимальної уставки захисту тільки за умови незалежності опору трансформатора і струму КЗ від положення перемикача РПН.

Для підвищення чутливості диференціального струмового захисту трансформатора передбачають ефективніше (в порівнянні із захистом з РНТ) настроєння від кидка струму намагнічення трансформатора, використовуючи: несинусоидальность кидка струму намагнічення; наявність в нім що аперіодичною складає; наявність провалів (нижче заданого рівня) в кривій струму I_{нам,пер} . У сьогодення-час бажано на могутніх трансформаторах встановлювати захист із струмом спрацьовування (0,2—0,3)I_{т,ном .} Диференціальні захисту, вживані в експлуатації, можна розділити на три групи: із струмовими реле; з реле РНТ; з реле з гальмуванням.

Найбільший струм спрацьовування мають захисту першої групи (диференціальні струмові відсічення). Струм спрацьовування защит другої групи значно менший. Найбільш поширеним різновидом таких защит є вже розглянутий захист із застосуванням проміжних ТТ, що насищаються, в диференціальному ланцюзі. Недоліком цього захисту є, невелике уповільнення із-за наявності деякій що аперіодичною складає в струмі КЗ

Ще менший струм спрацьовування можуть мати зашиті третьої групи.

В даний час випускається напівпровідниковий диференціальний струмовий захист типу ДЗТ-21, струм спрацьовування якої рівний приблизно 0,3I_{т,ном .}

1.5 Відключення трансформаторів від пристроїв релейного захисту за відсутності вимикача на стороні вищої напруги

В даний час в системах електропостачання все більш широко застосовуються понизительные підстанції без вимикачів на стороні вищої напруги. Такі підстанції виконуються по спрощених схемах приєднання до мережі системи електропостачання (по блокових схемах лінія — трансформатор або відпаюваннями від ліній електропередачі). Для відключення пошкоджень в понизительных трансформаторах таких підстанцій застосовуються наступні способи:установка на виводах вищої напруги трансформаторів плавких запобіжників; фіксація і ліквідація пошкоджень в трансформаторі за допомогою защит, встановлених на живлячих кінцях лінії;

установка короткозамыкателей, що автоматично включаються при спрацьовуванні защит трансформатора і викликають КЗ, на виводах вищої напруги, яка ліквідовується потім защитами живлячого кінця лінії; передача відключаючого сигналу по високочастотному каналу (на базі проводів лінії) або по жилах спеціального кабелю від защит трансформатора на відключення вимикача живлячого кінця ліній.

Якщо захисту живлячого кінця лінії не забезпечують необхідній чутливості при пошкодженнях в обмотках трансформатора і на його вывоДах нижчої напруги або мають великі витримки временнгто для відключення пошкодження використовуються захисту трансформатора, що Діють у поєднанні з короткозамыка-телем.

Включення короткозамыкателя здійснюється від захисту трансформатора, а відключення — в ручну. У мережах із заземленою нейтраллю короткозамыкатель встановлюється в одній фазі, а в мережах з ізольованою нейтраллю він виконується двополюсним із загальним приводом і встановлюється на двох фазах.

Після включення короткозамыкателя виникає однофазное (або двофазне) КЗна виводах вищої напруги трансформатора. При цьому спрацьовують швидкодіючі захисту, встановлені на живлячих кінцях лінії. Допускається одноразове АПВ живлячої лінії (хоча воно може викликати збільшення розмірів пошкодження трансформатора). Коли до однієї лінії підключені відгалуженнями два або декілька трансформаторів, на кожному з них додатково встановлюють віддільників (триполюсні разъединители з автоматичним управлінням). Відключення віддільника пошкодженого трансформатора здійснюється автоматично в бестоковую паузу після відключення живлячої лінії. Після АПВ відновлюється живлення непошкоджених трансформаторів, що залишилися підключеними до лінії.

У простому випадку для відключення віддільника використовується спеціальне реле прямої дії — блокуюче реле віддільника (БРО), встановлене в приводі віддільника і підключене до трансформатора струму, включеного в ланцюзі короткозамыкателя. Під впливом струму КЗ зводиться бойок БРО. Після відключення захистом живлячої лінії і зникнення струму в ланцюзі короткозамыкателя БРО спрацьовує і відключає віддільник. Проте така схема автоматичного відключення віддільника не знайшла широкого розповсюдження із-за властивих нею недоліків: малій надійності БРО і необхідності оснащення лінії двократним АПВ, оскільки при одночасному спрацьовуванні швидкодіючих защит лінії і трансформатора (при пошкодженні в трансформаторі) віддільник в першу бестоковую паузу може не відключитися.

Надійнішою є схема автоматичного відключення віддільника, що використовує як джерело оперативного струму заздалегідь заряджену (від зарядного пристрою УЗ) батарею конденсаторів З, показану на (Рис. 6.) При включенні короткозамыкателя До реле струму РТ розмикаючим контактом забороняє відключення віддільника Про, поки не відключиться вимикач живлячої лінії. Котушка відключення віддільника Кб підключається до .конденсатору З після повернення реле РТ і спрацьовування реле РП. Затримка при спрацьовуванні реле. РЯ запобігає неприпустимому відключенню віддільника при проходженні через нього струму КЗ, якщо допоміжні контакти К1 замкнуться раніше основних контактів короткозамыкателя.Слід зазначити деякі особливості захисту трансформаторів спрощених підстанцій за наявності короткозамыкателей і віддільників Якщо як єдиний основний захист застосовується газова защита-(трансформатори невеликої потужності), то вона повинна забезпечити включення короткозамыкателя при будь-яких пошкодженнях усередині бака трансформатора. Тому трансформатор власних потреб (ТСН) або трансформатор напруги (ТН) вже не може служити джерелам оперативного струму для газового захисту, оскільки при пошкодженні силового трансформатора оперативна напруга може значно знижуватися.

Рис. 1.6 Схема відключення віддільника с застосуванням батарей заздалегідь заряджених конденсаторів.

Единим надійним джерелом оперативного струму в даному випадку можуть бути батареї заздалегідь заряджених конденсаторів.

- Для включення короткозамыкателя на стороні вищої напруги трансформатора (і для відключення вимикача на стороні нижчої напруги) часто використовують енергію заздалегідь заряджених конденсаторів при неможливості використання схем з дешунтированиемелектромагнітів включення короткозамыкателяі відключення вимикача (коли вторинні струми КЗскладають більше 150 А). Такі випадки характерні для трансформаторів 110 кВ малій потужності (2,5; 4; 6,3 Мв·а) при використанні вбудованих у введення трансформатора трансформаторів струму (типу ТВТ-110). Разом з тим зарядні пристрої, що включаються на ТСН або ТН, не можуть забезпечити заряд розряджених конденсаторів при включенні трансформатора на трифазне КЗна його виводах або на шинах НН підстанції. Тому заряд конденсаторів в цих випадках забезпечується застосуванням спеціального зарядного пристрою, що харчується як від ланцюгів напруги, так і від ланцюгів струму.

- Унаслідок короткочасності розряду конденсатора серйозні вимоги пред'являються до якості наладки і стану апаратури (короткозамыкателейі віддільників). Забруднення, окислення, загусання мастила можуть привести до недолустимому уповільнення дії цих апаратів.

Застосування підстанцій з короткозамыкателями на 'стороні вищої напруги характеризується збільшенням часу відключення пошкодженої ділянки із-за порівняно великого власного часу включення короткозамыкателей. Цей недолік можна виключити, якщо замість короткозамыкателей використовувати телеотключение. При передачі команди телеотключениялр кабелю передбачається постійний контроль стану його жил за допомогою спеціального пристрою (наприклад, .типа УК-1)

У експлуатації застосовується також передача отклю-,.4 імпульсу, що сподівається, по в. ч. каналу, організованому по проводах лінії електропередачі за допомогою спеціальної апаратури в. ч. обробки і спеціальних пристроїв високочастотного телеотключения (ВЧТО).

При пошкодженні трансформатора і спрацьовуванні його захисту одночасно з відключенням вимикача і забороною його АПВ подається по лініях сигнал телеотключения (ТО) до передавача. Сигнал по каналу зв'язку подається на входи приймачів живлячих підстанцій, викликаючи спрацьовування на них проміжних реле, що відключають головні вимикачі. З метою підвищення надійності при здійсненні пристрою телеотключения зберігається і короткозамикач.

2 РОЗРАХУНОК, ТА АВТОМАТИЧНЕ ВКЛЮЧЕННЯ ДЖРЕЛА ЖИВЛЕННЯ

2.1 Особливості АПВ трансформаторів

На однотрансформаторной підстанції АПВ трансформатора є обов'язковим. Здійснення на двохтрансформаторній підстанції АПВ трансформаторів рекомендується, якщо при відключенні одного трансформатора, що залишився в роботі, не може забезпечити живлення навантаження без відключення частини, споживачів.

Заборона АПВ. при пошкодженні усередині бака трансформатора здійснюється за допомогою сигнального контакту газового реле.

Для здійснення АПВ трансформатора використовуються ті ж пристрої, що і для АПВ лінії. При цьому АПВ повинно діяти з витримкою часу для виключення його спрацьовування при внутрішніх КЗ, що супроводжуються бурхливим газоутворенням, коли відключаючий контакт газового реле замикається раніше, ніж сигнальний.

2.2 Автоматичне включення резервного джерела живлення при відключенні трансформатора

На підстанціях широкого поширення набули пристрої автоматичного включення секційного вимикача З В при зникненні живлення на одній з секцій шин нижчої напруги.

Схема АВР СВ, виконана за допомогою реле РПВ-358, представлена на (Рис. 2.1) Пуск АВР здійснюється при дотриманні наступних умов: невідповідність положення ключа управління (що фіксується за допомогою реле 1РПФ, обмотки якого не показані

Рис. 2.1 Схема АВР СВ з пристроєм виявлення втрати живлення і перевіркою значення зустрічної напруги.

на (Рис. 2.1,г) і вимикача 1В (Рис. 2.1, а) (що фіксується за допомогою реле РПО, що спрацьовує при відключенні вимикача). При цьому подається «мінус» на затиск 5 комплектного пристрою РПВ-358 і відбувається спрацьовування АВР. Дія АВР контролюється замикаючим контактом реле 2РПФ, який замикається у разі спрацьовування захисту від внутрішніх пошкоджень в трансформаторі або захисту від втрати живлення.

Аналогічний ланцюг пуску АВР передбачений на (Рис. 2.1), г і при відключенні трансформатора Т2, що живить другу секцію підстанції IIс-(Рис. 2.1, а). Ланцюг пуску АВР контролюється також розмикаючим контактом РПФ, який замкнутий при відключеному СВ.

Двопозиційне реле РПФ спрацьовує і перемикає свої контакти при відключенні СВ ключем управління КУ (фіксуючи тим самим відключене положення вимикача) і при включенні вимикача з будь-якої причини від контактів електромагніту включення СВ (фіксуючи включене положення вимикача).

У даній схемі АВР передбачений також - контроль відсутності напруги на резервованій секції шин, який здійснюється послідовно включеними розмикаючими контактами реле мінімальної напруги 1РН і 2РН, що подають «плюс» на затиск 6 комплектного пристрою РПВ-358. Контроль відсутності напруги необхідний для запобігання несинхронному включенню резервного джерела живлення на залишкову напругу крупних синхронних, що гальмуються . або асинхронних двигунів. Загасання э. д. с. синхронного електродвигуна при невідключеному збудженні відбуватиметься у міру зменшення частоти обертання, а при гасінні поля -- у міру зменшення струму в обмотці збудження.

Пуск АВР при зникненні напруги, на секціях шин, коли вимикач живлячого трансформатора залишиться включеним, за допомогою мінімальних реле напруги може виявитися неефективним, оскільки синхронні двигуни і конденсаторні батареї можуть тривало підтримувати залишкову напругу на шинах, що втратили живлення. Тому в даній схемі пусковий орган АВР доповнений пристроєм, що реагує на зниження частоти і зміну напряму активній потужності. Цей пусковий орган спрацьовує при знижень частоти, якщо активна потужність через живлячу лінію або трансформатор стала рівною нулю або змінила напрям.

Пристрій складається з реле частоти РЧ (Рис. 2.1, в), проміжних реле РПЧ і РПМ, реле напряму потужності 1РМ, 2РМ (Рис. 2.1,б) і реле часу РВ.

До реле потужності підводяться лінійна напруга і струм відстаючої фази: U_bc і — I_с ; U_ca і — I_a . При такому включенні і внутрішньому вугіллі, рівному 30°, реле має позитивний момент при напрямі активній потужності до шин і негативний — при напрямі активній потужності від шин; реле підключається так, щоб при напрямі потужності до споживача контакти його були замкнуті. Необхідність двох реле напряму потужності пояснюється тим, що при двофазному КЗза трансформатором одне з реле може спрацювати 'неправильно. Уставка спрацьовування по частоті реле РЧ приймається рівною 48—48,5 Гц. Для полегшення роботи контактів реле напряму потужності і зменшення навантаження на трансформатор напруги напруга на обмотки реле потужності подається після зниження частоти. Якщо спрацьовування реле частоти буде обумовлено зниженням частоти в енергосистемі, контакти РЧ замкнуться, спрацює реле РПЧ, а реле часу (з уставкой 0,3—0,5 з) не спрацює, оскільки контакти реле РПМ залишаться розімкненими (потужність направлена до шин, і контакти 1РМ і 2РМ замкнуті).

Якщо спрацьовування реле РЧ відбудеться унаслідок загасання напруги на шинах підстанції при втраті живлення, контакти реле напряму потужності залишаться розімкненими і реле часу спрацює.

Заборона АВР здійснюється подачею «плюса» на затиск 8 від замикаючого контакту РПФ, який замкнутий при включеному СВ.

Важливо відзначити, що" пристрій АВР СВ повинен працювати тільки при втраті живлення (відключенні живлячої лінії) і при внутрішніх пошкодженнях трансформатора. У решті випадків відключення вимикача на нижчій стороні трансформатора (від струмових защит) повинно працювати АПВ шин нижчої напруги шляхом повторного включення основного джерела (трансформатора). Таке розмежування дії пристроїв АПВ і АВР СВ викликане тим, що при включенні секційного вимикача на КЗє небезпека відключення другого трансформатора і повного обесточения споживача (при відмові захисту секційного вимикача або несправності самого вимикача). Для реалізації вказаного поєднання дії пристроїв АПВ і АВР СВ в схемах захисту трансформатора встановлюється спеціальне реле 2РПФ, що запам'ятовує роботу защит від внутрішніх пошкоджень і втрати живлення.

В окремих випадках забороняється робота пристрою АВР за наявності замикання на землю в резервованій або резервуючій мережі із-за побоювання підвищеної вірогідності перекриття іншої фази унаслідок комутаційних перенапружень у момент включення СВ. При цьому може виникнути подвійне замикання на землю - одне на резервуючій частині мережі, інше — на резервованій. Дія АВР повинна також заборонятися, якщо основне джерело живлення буде відключено від АЧР.

2.3 Автоматичне регулювання коефіцієнта трансформації (АРКТ)

З метою підтримки необхідного рівня напруги широко поширено регулювання напруги U_п у споживачів (Рис. 2.2) шляхом зміни коефіцієнта

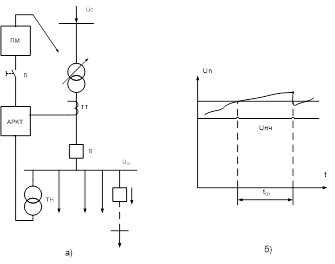

Рис. 2.2 Пояснююча схема (а) і характеристика зміни напруги у споживача за наявності АРКТ (б).

трансформації трансформаторів знижуючих підстанцій, що живлять розподільну мережу. Для зміни коефіцієнта трансформації під навантаженням трансформатори обладналися пристроями РПН (перемикання відпаювань під навантаженням). Автоматична зміна nт здійснюється спеціальним регулятором АРКТ, що впливає на РПН.

У загальному випадку електрична мережа, одержуюча живлення від шин підстанції, може бути розгалуженою і живити значну кількість навантажень. При цьому найвигідніше підтримувати незмінним напруга в деякій контрольованій крапці, представивши розгалужену мережу у вигляді еквівалентної ліній з одним навантаженням на кінці. Оскільки значення напруги Uп при даному напруги на шинах Uш залежить від падіння напруги в еквівалентній лінії (U_п = U_ш – Z_э,л I_п ), та напруга Uш повинна бути тим більше, чим більше навантаження споживача. Таке регулювання напруги отримало назв зустрічного регулювання.

Незмінність напруги в контрольованій крапці мережі при різних режимах навантаження може бути забезпечена, якщо змоделювати на вході вимірювального органу АРКТ напругу, що існує в регульованому ланцюзі. Для цього до нього необхідно підвести напругу

U_п = U_ш –sI_п

Вимірювальний орган АРКТ є регулятором по відхиленню напруги від заданого значення UКОНТР, пропорційного напрузі в контрольованій крапці. Якщо sIп буде рівне падінню напруги в еквівалентній лінії Z_э,л (від шин підстанції до контрольованої крапки), т, е. I_п = sZ_э ,лI_п , то за наявності АРКТ напруга у споживача (у контрольованій крапці) відповідатиме заданому значенню. Із сказаного виходить необхідність ввести у вимірювальний орган напруги АРКТ сигнал, пропорційний струму навантаження. Доцільно використовувати сумарний струм навантаження, оскільки при різних графіках зміни навантажень споживачів регулювання по сумарному струму точніше відповідає необхідному закону регулювання.

Вимірювальний орган підключається до трансформатора напруги ТН і трансформаторам струму ТТ (Рис. 2.2, а).

При відключенні вимикача В (Рис. 2.2, а) АРКТ необхідно вивести з роботи, що проводитися допоміжним контактом В шляхомвід'єднаннявиходу АРКТ від приводного механізму ПМ прибудую РПН. *

На двохтрансформаторнихпідстанціях, щопрацюють з відключеним СВ, АРКТ встановлюється на шкірному трансформаторі. При відключенні одного з трансформаторів і включенні секційного . вимикача слід переконатися (у АРКТ трансформатора, що залишається в роботі) в правильності підтримки напруги при зустрічному регулюванні і при необхідності змінити значення s.

Особлівостямі АРКТ є релейность дії, наявність зони нечутливості Uнч вибираною більшою, ніж ступінь зміни напруги DUст при перемиканні одного відпаювання:

U_нч = (1.25¸1.3) DU_ст

Перемікання відпаювань необхідно проводити з витримкою годині, що забезпечує настроєння від короткочасних коливань напруги (наприклад, при пуску електродвигунів). Поєтом при виходінапруги у споживача із зонинечутливості регулятора (Рис. 2.2, б) АРКТ за годину t_ср = 1¸2 мінвпливає на РПН.

2.4 Вибір і розрахунок захисту трансформатора

Об'єктом, щозахищається є два обмотувальний трансформатор власнихпотреб блоку №3 23Т.

Для захисту трансформатора власнихпотребпередбачаютьсязахисту:

- подовжнійдиференціальнийзахиствідвсіхвидів коротких замикань в обмотках трансформатора і на йоговиводах і діє на відключення трансформатора власнихпотреб і блоку генератор- трансформатор;

- газовийзахиствідвнутрішньобаковихпошкоджень трансформатора, щодіє на сигнал і на відключення;

- максимальнийструмовийзахист на стороні 10 кВ з пуском по напрузі, щодіє з витримками годині на відключеннявимикача 6 кВ і на відключення блоку генератор- трансформатор;

- захиствідперевантаження, щовстановлений на сторонінижчоїнапруги трансформатора, діє на сигнал.

Для захисту трансформатора від коротких замикань. У обмотках і на виводахвикористовуєтьсяподовжнійдиференціальнийструмовийзахист.

Захист є основним і діє на відключення трансформатора без витримки годині. При цьомувідключаютьсяблоковиймаслянийвимикач1МВ-110кВ, генераторниймаслянийвимикач2МВ-10кВ і відключаютьсявведенняробочогоживлення на секції3МВ-6кВ.Захист виконаний в трьох фазного виконання з використанням реле типу РНТ-565.Від пошкодженьусередині бака трансформатора, бака «регулятора піднапругою» і пониженнярівня масла передбаченийгазовийзахист з використанням реле Ргч3-66. Захист діє на сигнал при слабкомугазоутворенні і при пониженнірівня масла, а також на відключення без витримки годині при бурхливомугазоутворенні.

Від струмів, обумовленихзовнішніми короткими замиканнями, передбачаєтьсямаксимальнийструмовийзахист з комбінованим пуском по напрузі. Захист діє на відключення 3МВ-6кВ з 1-ою витримкою годині і на відключення трансформатора повністю з 2-ою витримкою годині. Для захистувідструмів, щовикликаютьперевантаження трансформатора, в осередку КРУ 6кВвстановлюється максимально струмовийзахист з дією на сигнал.

Табл. 2.1

Розрахунок параметрів трансформатора власнихпотреб.

По даним з каталога для даного трансформатора і данимрозрахунківструмів короткого замикання, отриманим з Архенерго, отримаємо:

№ п/п	Найменування величини	Розрахункова формула	Результат
			10.5 кВ	6.3 кВ
1.	Трансформатор ТСН(основне)
2.	Трансформатор ТСН(min)
3.	Трансформатор ТСН(max)
4.	Опір системи в макс.режиме
5.	Опір системи в мин.режиме

Табл. 2.2

Розрахунок подовжнього диференціального захисту трансформатора

Найменування величини		Розрахункова формула	Результат
			10,5кВ	6,3кВ
Первинний струм для трансформатора, що захищається, при роботі з номінальним навантаженням
Схема з'єднання трансформаторів струму
Коефіцієнт трансформаторів струму		Кт	1000/5=200	1500/5=300
Вторинний струм в плечах захисту при роботі з номінальним навантаженням			Iном.вт =5501/200=2.75А	Iном.вт = 9181/300=3.06А
Максимальний струм небаланса,обусловленный погрішністю трансформаторів струму і регулюванням напруги		Iнб =I`нб +I``нб = =еКап Кодн I(3)до вн max+ + ДUI(3)до вн max	Iнб =0.1116300+ +0.126300=1386 ×А
Первинний струм спрацьовування захисту по умові настроєння від струму небаланса при зовнішньому трифазному короткому замиканні на шинах 6кВ	По умові настроєння від струму небаланса при скозном 3-х фазному КЗ на шинах	IсзНkнIнб×расч	IсзН1.31386=1801.8 ×A
	По умові настроєння від кидка струму намагнічення	IсзНkнIном	IсзН1.31.05550=750.75A
Первинний струм спрацьовування приведений до основної сторони(6кВ)
Попередній вторинний струм спрацьовування		Iср=Iсз/Кт	Iср=3003/300=10.01 A
Розрахункове число витків трансформатора реле, що насищається, для основної сторони		Wоснрасч=Fср/Iср	Wоснрасч=100/15.01=6,66 Прийнято-7 витків
Уточнений первинний струм спрацьовування захисту
Уточнений струм спрацьовування реле на основній стороні		Iсросн=Fср/Wосн	Iсросн=100/7=14.3А
Розрахункове число витків на неосновній стороні
Струм спрацьовування на неосновній стороні		Iсрнеосн=Fср/Wнеосн	Iсрнеосн=100/7=14.3 А
Первинний струм срабат.з-ты з боку живлення		Iсрнеосн=IсрnT	Iсрнеосн=14.3200=2860 ×A
Коефіцієнт чутливості захисту			Чутливість захисту достатня
Тип захисту, що приймається		РНТ-565

Табл. 2.3

Розрахунок максимального струмового захисту з пуском по напрузі на стороні 10,5 кВ

№ п/п	Найменування величини	Розрахункова формула	Результат
			10,5 кВ		6,3 кВ
Струмовий орган
1.	Первинний струм спрацьовування по умові отсройки від струму навантаження
2.	Коефіцієнт чутливості при 2-х фазному КЗ на шинах 6,3 кВ в мінімальному режимі
3.	Струм спрацьовування реле	Iс.р.=Iс.з/nT	Iс.р.=962.5/200=4.8 А
4.	Тип реле РТ-40/10, що приймається
Пускові органи напруги
5.	Напруга спрацьовування пристрою фільтр-реле напруги зворотної послідовності	Uс.з=1.1Uном	Uс.з=0.116.3=0.69
6.	Тип реле РНФ-1М, що приймається
7.	Уставка реле, включеного на міжфазне напруга (напруга повернення реле)	Uвозвр.р=Uост/kн деUост=	Uвозвр.р=3.74/1.2=3.12деUост=
8.	Тип реле РН-53/60Д, що приймається

Табл. 2.4

Розрахунок захисту трансформатора від перевантаження.

3 ВПРОВАДЖЕННЯ ТА РОЗРАХУНОК НОВОГО РЕЛЕ ЗАХИСТУ

3.1 Мікропроцесорні блоки релейного захисту та автоматики БЭМП

Мікропроцесорні блоки релейного захисту і автоматики серії БЕМП виконують всі необхідні функції релейного захисту, автоматики, сигналізації і управління для приєднань середньої напруги 6-35 кВ.БЕМП застосовується як основний пристрій РЗА приєднань комплектних розподільних пристроїв (КРУ) електричних станцій і розподільних підстанцій мережевих підприємств, промислових підприємств, а також підприємств нафтового і газового комплексу.

Типові функціональні схеми дозволяють використовувати БЕМП в якості:

захисту кабельних і повітряних ліній;

захисту ввідних і секційних вимикачів;

захисту синхронних і асинхронних двигунів;

пристрої контролю напруги секції шин;

пристрої автоматичного частотного розвантаження;

пристрої швидкого автоматичного введення резерву та інші.

Основні функції

релейний захист і автоматика приєднання;

управління вимикачем;

сигналізація.

Додаткові функції

Настроюється і управляється як з вбудованого пульта, так і з персонального комп'ютера по передньому і задньому порту. Виконує наступні додаткові функції:

вимірювання значень струмів і напруги, що діють;

технічний облік електроенергії;

автоматична реєстрація подій і параметрів аварій;

автоматичне осциллографирование аварійних процесів;

визначення місця пошкодження;

зв'язок з АСУ ТП і персональним комп'ютером;

збір даних для діагностики ресурсу вимикача;

програмно-апаратна самодіагностика.

Основні технічні дані

БЕМП працює на підстанціях з постійним або випрямленим оперативним струмом номінальною напругою Un 110 або 220 В або змінним оперативним струмом номінальною напругою 220 В.

При роботі на змінному оперативному струмі блоки можуть живитися від блоків живлення БПНТ, БПТ 11, БПН 11, БПТ 1002, БПН 1002.

Широкий робочий температурний діапазон від -40 до +55 °С дозволяє використовувати БЕМП в релейних відсіках КРУ як внутрішньої, так і зовнішньої установки.

Табл. 3.1

Вільно програмована логіка. Програмування БЕМП здійснюється за допомогою спеціального редактора (RAD-средства), який дозволяє якісно поліпшити розробку програмного забезпечення і забезпечує:

побудова схеми релейного захисту на графічній мові функціональних блоків (ФБ) за допомогою вбудованої бібліотеки ФБ: реле струму, напруги, частоти, напряму потужності, часу, логічних елементів і ін.

настройку функцій реєстрації подій і осциллографирования з довільним вибором аналогових і дискретних сигналів;

редагування структури меню;

редагування структури і властивостей змінних (регістрів, доступних для АСОВІ ТП);

реалізацію додаткових функцій управління і автоматики за допомогою вільних дискретних входів і вихідних реле;

автоматичне формування документації (схеми, структури меню і таблиці регістрів АСОВІ ТП) відповідно до розробленої функціональної схеми;

симуляцію довільних дискретних і аналогових сигналів для перевірки відладки функціональної схеми;

до 32 груп уставок.

Характеристики основних видів защит і автоматики

Максимальний струмовий захист:

направленная/ненаправленная;

до 4-х ступенів;

уставки по струму від 0,1 до 200 А;

блокування по напрузі;

уставки за часом від 0 до 160 з;

до 8 времятоковых характеристик.

Захист від замикань на землю:

направленная/ненаправленная;

по основній або по вищих гармоніках;

до 2-х ступенів;

уставки по струму від 0,05 до 40 А;

уставки за часом від 0 до 160 з;

до 8 времятоковых характеристик.

Захист від теплового перевантаження:

постійні часу нагріву/охолоджування від 1 до 999 мин.

Захист від обриву фаз:

уставки по струму зворотної послідовності від 10 до 1000 % від In;

уставки за часом від 0 до 160 с.

Захист від підвищення/пониження напруги:

до 2-х ступенів від підвищення напруги;

до 2-х ступенів захисту мінімальної напруги;

діапазон уставок по напрузі від 10 до 250 В;

діапазон уставок за часом спрацьовування від 0 до 160 з;

контроль справності ланцюгів напруги.

Ачр/чапв:

до 4-х ступенів;

уставки по частоті від 40 до 70 Гц;

уставки за часом від 0 до 160 з;

уставки за швидкістю зміни частоти ±0,2 до ±10 Гц/с.

АПВ:

до 4-х циклів АПВ;

витримки часу від 0 до 160 з;

підрахунок кількості спроб.

АВР:

час спрацьовування 0,15 з;

контроль напруги.

УРОВ:

контроль по струму (від 0,03 In);

контроль положення вимикача;

дія на вимикач або вхідні ланцюги пристрою захисту.

Реалізація в БЕМП вільно програмованої логіки, призначення дискретних входів і вихідних реле блоків, а також застосування цифрової фільтрації аналогових сигналів дозволяє модифікувати типові функціональні схеми і розробляти нові без зміни апаратній частині, окрім уточнення необхідної кількості вимірювальних входів струму і напруги, дискретних вхідних сигналів і вихідних реле.

Реєстрація аварійних процесів

У БЕМП передбачено два види реєстрації параметрів аварійних режимів роботи приєднання, що захищається:

1. Реєстратор параметрів аварійних подій фіксує вимірювані величини, необхідні для подальшого аналізу виникнення пошкодження і правильності роботи защит і автоматики:

дату/час пуску, спрацьовування защит і відключення пошкодження (повернення защит);

мінімальні і максимальні значення токов/напряжений/частоты протягом аварійного процесу.

2. Автоматичне осциллографирование аварійних процесів (з пуском від функцій защит і автоматики) приєднання, що захищається, проводиться із записом передаварійного режиму (до 0,5 з). Запис декількох осцилограм підряд проводиться без "мертвих зон". Осцилограми, лічені по послідовному каналу, зберігаються у форматі COMTRADE.

Табл. 3.2

Параметри аварійного осцилографа

Табл. 3.3

Діапазони вимірювання і обліку електричних параметрів

Управління вимикачем

Реалізована логіка місцевого і дистанційного управління вимикачем з виконанням наступних функцій:

контроль справності ланцюгів управління;

контроль положення вимикача;

блокування багатократних включень вимикача.

Допустимий імпульсний струм, протекаемый через контакти вихідних реле БЕМП (30 А протягом 4 з), дозволяє управляти вакуумним вимикачем безпосередньо від самого блоку.

У БЕМП автоматично реєструються параметри, необхідні для розрахунку ресурсу вимикача:

Табл. 3.4

Послідовний канал зв'язку з АСУ ТП і ПК

БЕМП має два незалежні порти послідовного зв'язку з АСУ ТП (на задній панелі) і персональним комп'ютером (на лицьовій панелі), здійснюючий прийом і передачу даних. Механізм унікальних ідентифікаторів подій і осцилограм, реалізований в БЕМП, істотно полегшує ведення баз даних в АСУ ТП і дозволяє виключити помилки при аналізі.

Наявність окремого модуля зв'язку з АСУ ТП дозволяє реалізовувати протоколи: Modbus, МЕК 60870-5, МЕК 61850. Реалізований вибір оптимальної швидкості передачі до 38400 бит/с по каналу RS485 (для АСОВІ ТП) і RS232C (для ПК).

Для настройки і обслуговування блоку або групи мікропроцесорних блоків серії БЕМП, об'єднаних в локальну мережу, розроблено фірмове програмне забезпечення, яке дозволяє:

дистанційно управляти вимикачем;

прочитувати поточні зміряні значення електричних параметрів приєднання;

прочитувати і працювати з журналом подій (просмотр/поиск/фильтрация);

визначати стан дискретних входів і вихідних реле блоків;

прочитувати параметри аварійних подій;

прочитувати осцилограми нормальних і аварійних режимів;

считывать/изменять уставки і перемикати групи уставокзащит і автоматики.

Конструктивні особливості

БЕМП виконаний у вигляді 19" касети EuropacProодно- або дворядного виконання залежно від кількості дискретних вхідних сигналів і вихідних реле, що забезпечує високу ремонтопридатність блоку шляхом заміни несправної плати (групи дискретних входів або вихідних реле, джерела вторинного електроживлення і так далі).

На лицьовій панелі розташований вбудований пульт, який складається з 2-х рядкового вакуумного люмінесцентного індикатора, 6 кнопок управління і 16 світлодіодів сигналізації. БЕМП має заднє приєднання провідників під гвинт, для приєднання струмових ланцюгів використовується самозакорачивающийся роз'їм. Також є переднє приєднання провідників з використанням виносного пульта

3.2 Призначення та основнітипизахистутрансформаторів

Трансформаторі конструктивно дуженадійнізавдякивідсутності в них рухомихабообертовихчастин. Незважаючи на це, у процесіексплуатаціїможливі й практично маютьмісце їх пошкодження та порушеннянормальнихрежимівроботи. Тому трансформатори повинні мати відповідний релейний захист.

У обмотках трансформаторів можуть виникати замикання між фазами, однієї або двох фаз на землю, між витками однієї фази і замикання між обмотками найвищої та найнижчої напруги. На введеннях трансформаторів, на шинах та в кабелях такожможутьвиникатикороткізамиканняміж фазами і на землю.

Крім указаних пошкоджень, в умовах експлуатації можуть траплятися порушення нормальних режимів роботи трансформаторів, до яких відносяться: проходження через трансформатор надструмів при пошкодженні інших зв’язаних з ним елементів, перевантаження, виділення газу з мастила, зниження рівня мастила, підвищення його температури.

У процесіроботи в силових трансформаторах можутьвиникатипошкодження, обумовленіпробоєм ізоляції та порушенням нормального режиму роботи.

До пошкодженьналежать:

– замиканняміж фазами в обмотках і на їх виводах;

– замикання в обмоткахміж витками однієїфази;

– замикання на землю обмотокабо їх зовнішніхвиводів.

У експлуатаціїкороткізамикання на виводах і витковізамикання в обмоткахзустрічаютьсянайбільш часто. Міжфазні замикання всередині трансформаторів дуже рідкі, оскільки міжфазна ізоляція має велику електричну міцність, а в трифазних трансформаторах, складених з трьох однофазних, цей вид пошкоджень виключається.

Найбільш частиманомальним режимом роботитрансформаторів є поява в них надструму, тобтоструму, щоперевищуєномінальнийструмобмоток. Надструмі в трансформаторівиникають при зовнішніх коротких замиканнях та режимах асинхронного ходу і перевантаженнях. Надструмі при перевантаженнях виникають внаслідок самозапуску електричних двигунів, збільшення навантаження в результаті вимкнення паралельно працюючого трансформатора, автоматичного підключення навантаження при дії автоматичного ввімкнення резерву і т.д.

Захист відпошкодженьдіє на вимикання за допомогоюструмовоївідсічки, диференціального і газового захисту.

Захист від зовнішніх коротких замикань діє на вимикання і здійснюється за допомогою максимального струмового захисту з блокуванням від реле максимальної напруги, струмового захисту нульової послідовності й фільтрового захисту. До зони дії зазначених захистів повинні входити шини підстанції й усі приєднання, що відходять від цих шин. Захист віднадструмів за можливостівикористовується як резервний при пошкодженняхобмоток трансформатора.

Захист відперевантаженнявиконується з діями на сигнал абовимикання, в залежностівід характеру обслуговуванняпідстанції. Дія захисту на сигнал визначаєтьсятим, щоперевантаженнязвичайно не супроводжуєтьсязначнимзниженнямнапруги в мережі і тому вимога до годині діїзахистувизначаєтьсятількинагрівом ізоляції обмоток. Досвід показує, щоперевантаження порядку 1,5 2 І_ном можебутидозволенепротягомзначного годині, вимірюваного десятками хвилин.

Найчастіше зустрічаються короткочасні перевантаження, викликані самозапуском електричних двигунів або поштовхоподібним навантаженням.

3.2 Захист від пошкоджень обмоток трансформатора

Найбільш розповсюдженим захистом від внутрішніх пошкоджень трансформатора є струмова відсічка. Струмова відсічкаявляє собою простийшвидкодіючийзахиствідпошкоджень у трансформаторі. Вона реагує на короткізамикання на виводах трансформатора з боку живлення і на короткізамикання в більшійчастиніпервинної обмотки.

Струмова відсічка не діє при витковихзамиканнях на землю в обмотці, яка працює на ятір з малимструмомзамикання на землю.

Умова чутливості полягає в тому, що сигналізація при металевому замиканні на землю повинна діяти з коефіцієнтом чутливості Кч, який дорівнює 1,25 для кабельних і 1,5 для повітряних ятерів. Така значна величина коефіцієнта Кв вимушеноприймається через тих, що в мережі з ізольованими нульовим крапками величина струмузамикання при переміжнихзамиканнях на землю в 3 – 4 рази перевищує величину струму при металевомузамиканні.

Підвіщення чутливостісигналізації при використаннізвичайнихтрансформаторівструму та електромеханічних реле викликає ряд серйознихтруднощів.

1. Номінальній струм звичайних трансформаторів струму вибирається за струмом навантаження лінії і тому сморід мають порівняно великі коефіцієнти трансформації.

Внаслідок цьоговториннийструмзамикання на землю маєдужемалу величину. Так, наприклад, якщострумзамикання на землю становить 18 А, а трансформаториструмумаютькоефіцієнттрансформації 600/5, то вториннийструмдорівнює 0,15 А.

2. Для вмикання на такийструмнеобхідновибратинайчутливіше реле ЕТ-521/0,2, обмоткиякогомаютьопір 40 Ом. Вмікання реле з таким великим опором приводити до того, щотількичастинаструмупотрапляє в реле, оскільки інша частинамарнозамикається через вторинніобмоткитрансформаторівструмунепошкоджених фаз. Величина цьогострумувідсмоктуванняможестановити40-50 %. Через зазначені заподій сигналізація при замиканнях на землю з використаннямзвичайнихтрансформаторівможевиконуватисятільки при великому струмізамикання на землю в розгалужених і некомпенсованих ятерах.

Велика чутливістьзабезпечуєтьсясигналізацією при однофазнихзамиканнях на землю, яка виконується на спеціальнихкабельних трансформаторах струму з кільцевимосердям.

Кабельні трансформатори струму мають значні преваги порівняно зі схемою вмикання на торбу струмів трьох фаз звичайних трансформаторів струму.

Відсічка встановлюється з живильного боку трансформатора і виконується на миттєвихструмових реле абоелектромагнітномуелементі індукційного реле типу РТ-80, якщоце реле використовується для виконання максимального струмовогозахисту.

На трансформаторах, щопрацюють в ятерах з глухо заземленоюнейтраллю, відсічкавиконуєтьсятрифазною, а в ятерах з ізольованою нейтраллю – двофазною. Відсічка в поєднанні з максимальним струмовим і газовим захистом забезпечує надійний захист для трансформаторів малої та середньої потужності.

У силових трансформаторах великоїпотужності широко застосовуютьпоздовжнійдиференціальнийзахист. Принцип діїпоздовжньогострумовогозахистузаснований на безпосередньомупорівняннівеличини і фазиструмів на качану і у кінцізахищуваноїзони. Базою для роботи диференціального струмового захисту є відмінність напряму струмів на кінцях лінії, яка захищається при зовнішньому короткому замиканні всередині зони захисту.

Поздовжній диференціальний захист трансформаторів більш досконалий, ніж струмова відсічка. Перевагою диференціальногозахисту є швидкістьдії й абсолютна селективність. Трансформаторі струмудиференціальногозахистувстановлюються таким чином, щоб у зону діїзахисту входили трансформатор і приєднання до нього.

З викладеноговипливає, щозахисттрансформаторів і автотрансформаторів повинний виконуватитакіфункції:

а) вимикати трансформатор відусіхджерелживлення при йогопошкодженні;

б) вимикати трансформатор від пошкодженої частини установки при проходженні через нього надструму у випадках пошкодження шин або іншого обладнання, пов’язаного з трансформатором, а також при пошкодженнях суміжного обладнання та відмов його захисту або вимикачів;

в) подаватипопереджувальний сигнал черговому персоналу підстанціїабоелектростанції при перевантаженні трансформатора, виділенні газу з мастила, зниженнірівнямастила, підвищеннійоготемператури.

Відповідно до призначеннязахистутрансформаторів при їх пошкодженнях та сигналізації про порушеннянормальнихрежимівроботизастосовуютьсятакітипизахистів:

1. Діференціальній захист для захисту при пошкодженняхобмоток, вводів та ошинуваннятрансформаторів.

2. Струмова відсічка миттєвої дії для захисту трансформатора при пошкодженнях його ошинування, вводів і частини обмотки з боку джерела живлення.

3. Захист відзамикань на корпус.

4. Газовій захист при пошкодженняхусередині бака трансформатора, якісупроводжуютьсявиділенням газу, а такожзниженнямрівня масла.

5. Максимальній струмовийзахистабомаксимальнийструмовийзахист з пуском мінімальноїнапруги для захистувіднадструмів, якіпроходять через трансформатор, при пошкодженні як самого трансформатора, так і інших елементів, пов’язаних з ним. Цей захистдіє, як правило, з витримкою годині.

6. Захист відперевантаження, якийдіє на сигнал для оповіщеннячергового персоналу абодіє на вимикання на підстанціях без постійногочергового персоналу.

Крім того, в окремихвипадках на трансформаторах можутьвстановлюватися й інші відіа захисту.

3.4 Диференціальній захист

Діференціальній захист застосовується як основний швидкодіючий захист трансформаторів при пошкодженнях обмоток, вводів та шинування. Зважаючи на йогопорівнянускладністьдиференціальнийзахистустановлюється не на всіх трансформаторах, а лише в таких випадках:

1) на поодинокопрацюючих трансформаторах потужністю 6 300 кВт і вище;

2) на паралельнопрацюючих трансформаторах потужністю 4 000 кВт і вище;

3) на трансформаторах потужністю 1 000 кВт і вище, якщострумовавідсічка не забезпечуєнеобхідноїчутливості, а максимальнийструмовийзахистмаєвитримку годині більше 1 с.

При паралельнійроботітрансформаторівдиференціальнийзахистзабезпечує не тількишвидке, але й селективневимкненняпошкодженого трансформатора, щопояснюється на (Рис. 3.1.)

Рис. 3.1. Проходження струмуКЗ та дія максимального струмового

захисту при пошкодженні одного з паралельнопрацюючих

трансформаторів

Якщо паралельно працюючі трансформатори Т1 і Т2 мають тільки максимальні струмові захисти, то при пошкодженні, наприклад, у точці До на введеннях найнижчої напруги трансформатора Т1 подіють максимальні струмові захисти обох трансформаторів, а оскільки їх витримки годині однакові, вимкнуться обидва трансформатори.

Діференціальній захист, який діє миттєво, забезпечує в розглянутому випадку вимкнення тільки пошкодженого трансформатора.

Для виконаннядиференціальногозахистутрансформаториструму1Т і 2Твстановлюються з обохбоків трансформатора, якийзахищається (Рис. 3.2). Їх вторинніобмоткиз’єднуютьсяпослідовно і паралельно до них підключаєтьсяструмове реле. Аналогічно виконуєтьсядиференціальнийзахист автотрансформатора.

Рис. 3.2. Принцип діїдиференціальногозахисту

трансформатора:

а – струморозподіл при наскрізномуКЗ; би у трансформаторі

(у зонідіїдиференціальногозахисту)

При розгляді принципу дії диференціального захисту умовно приймається, що трансформатор, який захищається, має коефіцієнт трансформації, що дорівнює одиниці, однакове з’єднання обмоток і однакові трансформатори струму з обох боків.

З (Рис. 3.2 а) видно, що при проходженні через трансформатор струмунаскрізногоКЗ абострумунавантаженнявторинніструми І₁ і І₂ проходять в протилежнихнапрямках, тобто

.

За прийнятих вище розумів і нехтуванням струмом намагнічування трансформатора, який у нормальному режимі має малу величину, первині струми рівні (І_І = І_ІІ ) і, отже, рівні вторинні струми (І₁ = І₂ ).

З урахуваннямцьогорівність (3.15) набуваєвигляду

.

Таким чином, якщо схема диференціальногозахистувиконана правильно і трансформаториструмумають характеристики, що точно збігаються, то при проходженні через трансформатор, якийзахищається, струмунавантаженняабострумунаскрізногоКЗ струм у реле диференціальногозахистувідсутній. Отже, диференціальнийзахист на такірежими не реагує.

Встановлена властивістьдиференціальногозахисту є дужеважливою. З неївипливає, щооскількидиференціальнийзахист не реагує на КЗ на іншому обладнанні, він не вимагаєвитримки годині, тобто є селективним за принципом дії.

Внаслідок незбігу характеристик трансформаторівструмувторинніструми не рівні (І₁ ¹ І₂ ) і тому в реле проходити струм, якийназиваєтьсяструмомнебалансу, тобто

.

Для того, щобдиференціальнийзахист не подіяввідструмунебалансу, йогострумспрацьовування повинний бутибільшим за цейструмнебалансу, тобто

.

При КЗ у трансформаторіабо у будь-якому іншому місціміж трансформаторами струмунапрямокструмів І₁ і І₂ зміниться на протилежний, як показано на (Рис. 3.2 б), Струмі І₁ і І₂ будутьпроходититепер у реле в одному напрямку і отже, будутьпідсумовуватися. Таким чином, струм у реле будедорівнювати

.

Торба струмів І₁ і І₂ є не чим іншим, як повнимструмомКЗ

,

який проходити у місціКЗ, поділеним на коефіцієнттрансформаціїтрансформаторівструму КТ. Під впливомцього, як правило великого, струму реле спрацьовує і вимикається трансформатор.

Ділянка, обмежена трансформаторами струму, називається зоною діїдиференціальногозахисту.

3.5 Струмова відсічка

Як правило, на трансформаторах потужністю нижче 6 300 кВт, які працюють одиночно і трансформаторах (автотрансформаторах) потужністю нижче 4 000 кВА, які працюють паралельно, замість доладного диференціального захисту встановлюється струмова відсічка.

Дія струмовоївідсічки трансформатора заснована на тому ж принципі, що й струмовоївідсічкиліній. При КЗ на введеннях трансформатора з боку джерелаживленняструмКЗ значнобільший, ніж при КЗ з боку навантаження, тобто за трансформатором. Вікорістовуючи цюобставину, струмспрацьовуваннявідсічкивибирається таким, щобвонапрацювала при КЗ за трансформатором за формулою

,

де Кn– коефіцієнт надійності, який дорівнює: 1,3 1,4 для реле типу ЕТ-521 або РТ-40, що діють через проміжні реле; 1,5 1,6 для реле ІТ-80 (РТ-80);

І_{кз max} – максимальнийструмк. з. який проходити через трансформатор при КЗ за ним;

КТ – коефіцієнттрансформаціїтрансформаторівструму.

Чутлівість відсічкихарактеризуєтьсякоефіцієнтомчутливості

,

деІ_кз – струмк. з. при КЗ до трансформатора.

Коєфіцієнт чутливості Кч повинний бути не меншедвох.

ВИСНОВКИ

Всі електроустановки обладналися пристроями релейного захисту, призначеними для відключення ділянки в колі, якщо пошкодження спричиняє за собою вихід з ладу елементу або електроустановки в цілому. Релейний захист спрацьовує і тоді, коли виникають умови, загрозливі порушенням нормального режиму роботи електроустановки. У релейному захисті електроустановок захисні функції покладені на реле, які служать для подачі імпульсу на автоматичне відключення елементів електроустановки або сигналу про порушення нормального режиму роботи устаткування, ділянки електроустановки, лінії і так далі.

Для захисту трансформатора власнихпотребпередбачаютьсязахисту:

- подовжнійдиференціальнийзахиствідвсіхвидів коротких замикань в обмотках трансформатора і на йоговиводах і діє на відключення трансформатора власнихпотреб і блоку генератор- трансформатор;

- газовийзахиствідвнутрішньобаковихпошкоджень трансформатора, щодіє на сигнал і на відключення;

- максимальнийструмовийзахист на стороні 10 кВ з пуском по напрузі, щодіє з витримками годині на відключеннявимикача 6 кВ і на відключення блоку генератор- трансформатор;

- захиствідперевантаження, щовстановлений на сторонінижчоїнапруги трансформатора, діє на сигнал.

Для захисту трансформатора від коротких замикань. У обмотках і на виводахвикористовуєтьсяподовжнійдиференціальнийструмовийзахист.

Захист є основним і діє на відключення трансформатора без витримки годині. При цьомувідключаютьсяблоковиймаслянийвимикач1МВ-110кВ, генераторниймаслянийвимикач2МВ-10кВ і відключаютьсявведенняробочогоживлення на секції3МВ-6кВ.Захист виконаний в трьох фазного виконання з використанням реле типу РНТ-565.Від пошкодженьусередині бака трансформатора, бака «регулятора піднапругою» і пониженнярівня масла передбаченийгазовийзахист з використанням реле Ргч3-66. Захист діє на сигнал при слабкомугазоутворенні і при пониженнірівня масла, а також на відключення без витримки годині при бурхливомугазоутворенні.

Від струмів, обумовленихзовнішніми короткими замиканнями, передбачаєтьсямаксимальнийструмовийзахист з комбінованим пуском по напрузі. Захист діє на відключення 3МВ-6кВ з 1-ою витримкою годині і на відключення трансформатора повністю з 2-ою витримкою годині. Для захистувідструмів, щовикликаютьперевантаження трансформатора, в осередку КРУ 6кВвстановлюється максимально струмовийзахист з дією на сигнал.

СПИСОК ВИКОРИСТАННИХ ДЖЕРЕЛ:

1. Федосеев А.М. "Релейная защита электрических систем"

2. Чернобровов Н.В. "Релейная защита"

3. Таубес И.Р. "Релейная зашита мощных турбогенераторов"

4. Шабад М.А. "Защита трансформаторов распределительных сетей"

5. Шабад М.А. "Расчёт релейной защиты и автоматики распределительных сетей"

6. Кривенко В.В., Новелла В.Н. «Релейная защита и автоматика систем электроснабжения» М., «Энергоиздат», 1981

7. Крюков В.И. «Обслуживание и ремонт электрооборудования подстанций и распределительных устройств», М., «Высшая школа», 1983

Електропоїзди постійного струму

Розробка інвертора напруги для апаратури зв'язку

Релейний захист та автоматика

Охорона праці

Електроніка та мікропроцесорна техніка

Обладнання станції пристроями блочної маршрутно-релейної централізації на основі електирчної централізації

Трансформатор силовий трифазний потужністю 740 кВА

Система автоматичного регулювання (САР) турбіни атомної електростанції

Розвиток і вдосконалення льотної промисловості України

Захист від зброї масового ураження, наслідків зруйнувань радіаційно, хімічно небезпечних об`єктів

Розвиток електричної мережі ВАТ "Львівобленерго"

Захист від перенапруг

Ремонт и регулировка мониторов для компьютеров

Теорія електричних і електронних кіл

Комп’ютерна електроніка

Діагностика системи запалення ДВЗ

Розробка, дослідження системи керування на основі нейронної мережі
