Реферат: Порошковая металлургия

Череповецкий Государственный Университет

Институт Педагогики и Психологии

Кафедра профессионального образования.

Реферат

Тема: «Порошковая металлургия».

Выполнил:

Студент группы 4 ПО-32

Слизнёв Д.И.

Проверила:

Мошинская Р.В.

Череповец 2007 год.

Содержание:

1. Введение

2. История развитие порошковой металлургии

3. Производство порошков

4. Формование порошков.

5. Спекание порошковых материалов

6. Свойства и области применения порошковых материалов

7. Заключение.

8. Литература

Введение.

Производство деталей из металлических порошков относится к отрасли техники, называемой металлокерамикой или порошковой металлургией. Метод порошковой металлургии позволяет получить материалы и детали, обладающие высокой жаропрочностью, износостойкостью, твёрдостью, заданными стабильными магнитными свойствами. При этом порошковая металлургия позволяет получать большую экономию металла и значительно снижать себестоимость изделий.

Порошковая металлургия позволяет получать металлокерамические материалы с особыми физико-химическими, механическими и технологическими свойствами, которые невозможно получить методами литья, обработки давлением.

Однако многие металлокерамические материалы и детали имеют низкие механические свойства (пластичность и ударную вязкость). Кроме того, в ряде случаев стоимость металлических порошков значительно превышает стоимость литых металлов.

Развитие порошковой металлургии обусловлено главным образом тем, что её технологические операции сравнительно просты, а достигаемый с их помощью эффект во многих случаях оказывается поразительным. Только порошковая металлургия позволила преодолеть трудности, возникшие при производстве изделий из тугоплавких (температура плавления 2000 °С и выше) металлов, получать сплавы из металлов с резко различающими температурами плавления, изготавливать материалы из металлов и неметаллов или из нескольких слоёв разнородных компонентов, производить фильтрующие материалы с равномерной объёмной пористостью и успешно решать другие задачи.

История развития порошковой металлургии.

Русские учёные Пётр Григорьевич Соболевский (1782 – 1841 гг.) и Василий Васильевич Любарский (1795 – 1854 гг.), 26 мая 1826 г. изготовили первые промышленные изделия, применив прессование и спекание платинового порошка.

Организовав выпуск платиновых монет, тиглей и других изделий, П.Г. Соболевский и В.В. Любарский на три года опередили англичанина Волластана, предложившего в 1829 г. аналогичный способ получения компактной платины.

Начало ХХ в. ознаменовалось бурным развитием электротехники, потребовавшей материалы (такие как проволока, из вольфрама и молибдена, медно-графитовые щётки и др.), которые нельзя было, изготовит обычными для того времени методами. Порошковая металлургия с успехом преодолела возникшие трудности, а затем появились спечённые магнитные и контактные материалы, самосмазывающиеся подшипники, твёрдые сплавы и т.д.

В 1918 г. на втором заседании Горного Совета при ВСНХ рассматривался вопрос о добыче вольфрама и молибдена, а при Главхиме ВСНХ была организована Комиссия по редким металлам, превратившаяся в 1921 г. в «Бюрэль» - Научно-техническое бюро по промышленному применению редких элементов. Исследования в этом бюро послужили основой создания в СССР с применением методов порошковой металлургии промышленного производства тугоплавких металлов, твёрдых сплавов и тугоплавких соединений редких металлов. Освоение технологии изготовления различных порошков дало толчок развитию работ в области производства спечённых изделий конструкционного назначения. Помимо технологических разработок были проведены обширные исследования в области создания научных основ порошкового металловедения и порошковой металлургии.

В 70-е годы в СССР имелось несколько сот научных организаций и специализированных производств, активно участвующих в развитии порошковой металлургии. Среди них крупнейшими являются Центральный научно-исследовательский институт чёрной металлургии (ЦНИИчермет), Всесоюзный научно-исследовательский институт электромеханики (ВНИИЭМ), Всесоюзный научно-исследовательский и проектный институт тугоплавких металлов и твёрдых сплавов (ВНИИТС) и др.

Производство порошков.

Сущность порошковой металлургии заключается в производстве порошков и изготовлении из них изделий, покрытий или материалов многофункционального назначения по безотходной технологии. Порошки получают из металлического и неметаллического сырья, а также вторичного сырья машиностроительного и металлургического производства. Технологический процесс производства и обработки изделий и материалов методами порошковой металлургии включает получение порошков, их формование в заготовки, спекание (температурную обработку) и при необходимости окончательную обработку (доводку, калибровку, уплотняющее обжатие, термообработку).

Способы производства порошков подразделяют на механические (без изменения химического состава исходных материалов), физико-химические и комбинированные.

Механический метод подразумевает механическое измельчение компактных материалов, осуществляющееся путём дробления, размола или истирания в специальных агрегатах-мельницах (вихревых, планетарных, центробежных, шаровых, вибрационных, вращающихся и т.д.).

Физико-химические методы получения металлических порошков. Соединения галогениды металлов, которые восстанавливаются либо водородом, либо активными металлами (натрий и магний). Механизм восстановления большинства твердых соединений газообразными восстановителями основывается на адсорбционно-автокаталитической теории.

Восстановители, используемые при восстановлении порошков.

Восстановителями служат газы (водород, оксид углерода, диссоциированный аммиак, природный конвертируемый, водяной, коксовый или доменный газы), твердый углерод (кокс, древесный уголь, сажа) и металлы. Выбор восстановителя зависит не только от термодинамических оценок, но и от летучести, которая должна быть минимальной, так как иначе процесс нужно вести при повышенном давлении за счет аргона или других инертных газов.

Железный порошок - основа многотоннажной ПМ. Существуют методы получение порошков из FeCl₂ . Восстановленный водородом железный порошок имеет высокую чистоту и стоимость.

Восстановление оксидом углерода проводится при температурах выше 1000 °С на основе адсорбционно - каталитического механизма. Восстановление твердым углеродом происходит при 900-1000°С.

Содовый метод применяется для получения порошка повышенной чистоты. В шихту добавляют 10 - 20% соды, с которой при восстановлении взаимодействуют примеси, образуя растворимые в воде натриевые алюминаты.

Комбинированный процесс включает в себя восстановление магнием, а после отмывки - кальцием, расход которого снижается в два раза. Восстановлениегидридом кальция получают порошок титана и его гидрида. Восстановление хлорида титана натрием. Хлорид титана получают хлорированием концентрата руд, очисткой и фракционной дистилляцией. Восстановление хлорида титана магнием наиболее экономичный способ. Реакция происходит при 800 - 900°С. Стальной герметичный аппарат заполняют слитками магния, откачивают воздух, заполняют аргоном, плавят магний, сверху подают лимитированное количество хлорида титана, чтобы не было перегрева.

Восстановление из растворов, газообразных соединений и в плазме . Из растворов соединений Ni, Си, Со металлы вытесняют водородом в автоклавах. Сдвигать потенциал водорода в отрицательную сторону можно, повышая рН или увеличивая давление водорода. Эффективнее изменять рН, повышение, которого на единицу эквивалентно изменению давления водорода в 100 раз. Термические расчеты показывают, указанные металлы можно осадить уже при 25°С и 0,1 МПа. Восстановление газообразных соединений водородом осуществляется в кипящем слое из галогенидов вольфрама, рения, молибдена, ниобия и титана. Получение высокодисперсных порошков в плазме перспективно для металлов, карбидов, нитридов и др. Восстановители - водород или продукты плазменной конверсии с высокой температурой и без окислителей. Оксид никеля восстанавливают в струе Аг – Н₂ или Аг - СО, причем содержание водорода близко к стехиометрическому, а теплообмен и плазмообразование происходят за счет аргона. Реакция лимитируется диссоциацией NiO, полное его восстановление достигается при 7000°С.

Физико-химические основы получения порошков электролизом. Процесс представляет собой своеобразное восстановление: передача электронов к металлу с одновременной перестройкой структуры происходит не с помощью восстановителей, а за счет электрической энергии. Способ универсален, обеспечивает высокую чистоту порошков. Электролиз - один из самых сложных физико-химических процессов производства порошков. Процесс заключается в разложении водных растворов соединений выделяемого материала. Наличие хлора или фтора на аноде заставляет принимать меры попредотвращению его взаимодействия с электролитом и порошком. Электролит от порошков отделяется отгонкой нагреванием или центрифугированием и отмывкой.

Электролиз водных растворов . Способ для получения порошков меди, серебра, железа, никеля, кобальта, олова и др. Никель, цинк, кобальт образуют равномерные плотные мелкозернистые осадки независимо от природы электролита. Серебро или кадмий растут в виде отдельно сильно разветвляющихся кристаллов при электролизе простых солей, из раствора цианистых солей они выделяются в виде ровного гладкого слоя.

Получение медного, никелевого, железного порошка. Медный порошок получают из раствора сернокислой меди, он имеет высокую чистоту и регулируемую дисперсность. Никелевый порошок получают электролизом аммиачных растворов хлорно - кислого никеля. Особенности получения железного порошка связаны с тем, что в ряду напряжений железо располагается левее водорода, поэтому последний выделяется вместе с водородом, ухудшая выход по току и качества порошка.

Формование порошков.

Формование – это технологическая операция получения изделия или заготовки заданной формы, размеров и плотности обжатием сыпучих материалов (порошков). Уплотнение порошка осуществляется прессованием в металлических пресс-формах или эластичных оболочках, прокаткой, шликерным литьём суспензии и другими методами. Способ подготовки порошков к формованию выбирают исходя из технологических характеристик порошка, метода формования и последующей термообработки (спекания), требуемых свойств в условиях эксплуатации.

Для металлических порошков основными подготовительными операциями являются отжиг, просеивание по фракциям и смешивание. Отжиг проводят для повышения пластичности и прессуемости порошков в защитной среде при температуре (0,4…0,6) Т_пл метала. Например, медный порошок отжигают в потоке восстановительного газа при 350…400 ⁰ С, а железный – окислительного при 650…750 ⁰ С. Порошки разделяют на фракции по величине частиц с использованием вибросит. Разделение производят также с помощью воздушных сепараторов и седиментации (разделения жидких смесей). Приготовление однородной по объёму механической смеси осуществляют путём смешивания порошков в специальных смесителях. Для получения легированных частиц порошка проводят размол смеси порошков основы и легирующих добавок в размольных агрегатах.

Прессование порошков в металлической пресс-форме под давлением сжатия приводит к уменьшению объёма порошка в результате перераспределения частиц, заполнение пустот и пластической деформации. Прессование не сопровождается полным устранением пор. Плотность полученной детали – прессовки по объёму неравномерна, что обусловлено неравномерностью давления, различием физико-механических свойств частиц (формы, размера, твёрдости, насыпной плотности), наличием внешнего трения частиц порошка о стенки пресс-формы, межчастичным трением, наличием бокового давления. На стенки пресс-формы передаётся значительно меньшее боковое давление, чем в направлении прессования, что обусловлено трением между частицами, заклиниванием их, что затрудняет их перемещение в стороны. После снятия давления, а также при выпрессовке брикета из пресс-формы размеры прессовки увеличиваются (явление упругого последействия). Для повышения и более равномерного распределения плотности прессовки по высоте используют смазку стенок матрицы пресс-формы, что уменьшает коэффициент внешнего и межчастичного трения. Равномерность распределения плотности увеличивается при двухстороннем прессовании верхним и нижним пуансонами (рис. 1) и всестороннем сжатии (прессованием в эластичной или деформируемой оболочке).

Рис. 1. Схема двухстороннего прессования порошковых материалов:

а – без нагрева, б – с нагревом

Использование вибрации при прессовании повышает плотность прессовки. Импульсные методы формования применяют для труднопрессуемых порошков или если необходимо получить особые свойства материала.

Формование порошка также осуществляют в гидро- и газостатах (изостатическое), прокаткой, на гидродинамических машинах и с использованием взрывчатых веществ (импульсное), на вибрационных установках (вибрационное), продавливанием через отверстие в инструменте (экструзия или мундштучное прессование), заливкой в формы – шликерное литьё, при котором в форму заливают суспензию, содержащую порошок и жидкую связку, и др.

Изостатическое формование осуществляют в условиях всестороннего сжатия, что обеспечивает не только равномерную плотность, но и устраняет анизотропию свойств (рис. 2).

Рис. 2. Система изостатического формования:

1 – рабочий цилиндр; 2 – пуансон; 3 – пресс-шайба;

4 – рабочая жидкость; 5 – матрица; 6 – уплотнитель;

7 – матрицедержатель; 8 – контейнер с материалом

Прокатку порошков применяют для изготовления заготовок из конструкционных, электротехнических, фрикционных и антифрикционных, пористых (фильтрующих) материалов (рис. 3).

Рис. 3. Схема прокатки с вертикальной (а) и

горизонтальной (б) шнековой подачей порошка

Для получения изделий сложной формы используют шликерное литьё . После заполнения формы жидкая составляющая шликера удаляется нагревом.

Спекание порошковых материалов.

Вид термической обработки, позволяющий получить конечные свойства материала и изделия, называется спеканием . Оно заключается в нагреве и выдержке сформованного изделия (заготовки) при температуре ниже точки плавления основного компонента. Для многокомпонентных систем различают твёрдофазное и жидкофазное спекание.

Твёрдофазное спекание сопровождается возникновением и развитием связей между частицами, образованием и ростом контактов (шеек), закрытием сквозной пористости, укрупнением и сфероидизацией пор, уплотнением заготовки за счёт усадки (рис. 4, а). В процессе спекания происходит массоперенос вещества через газовую фазу за счёт поверхностной и объёмной диффузии, вязкого течения, течения, вызванного внешними нагрузками (спекание под давлением). При спекании наблюдается также рекристаллизация (рост одних зёрен за счёт других той же фазы). Уплотнение при нагреве в основном происходит за счёт объёмной деформации частиц, осуществляемой путём объёмной самодиффузии атомов.

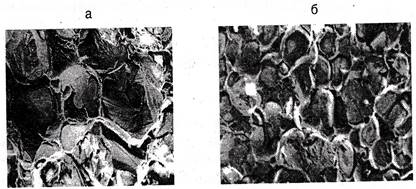

Рис. 4. Поверхности излома спечённых порошковых материалов (а) и образование межпластинчатого контакта в условиях жидкофазного спекания (б)

Жидкофазное спекание протекает в присутствии жидкой фазы легкоплавкого компонента, которая хорошо смачивает твёрдую фазу, улучшает сцепление между частицами, увеличивает скорость диффузии компонентов, облегчает перемещение частиц друг относительно друга. Плохая смачиваемость препятствует уплотнению. Твёрдая фаза в зоне контакта может растворяться в жидкой, интенсифицируя процессы массопереноса (рис. 4, б). Различают системы с нерастворимыми компонентами, с ограниченной растворимостью и со значительной взаимной растворимостью компонентов. Жидкофазное спекание таких систем имеет свои особенности, связанные с преобладанием одной из стадий:

- вязкое течение жидкости – перегруппировка частиц;

- растворение – осаждение; образование жёсткого скелета.

Совмещение процесса прессования и спекания наблюдается при горячем прессовании , которое производится при температуре (0,5…0,9)Т_пл основного компонента. Высокая температура прессования позволяет снизить в несколько десятков раз давление прессования. Время выдержки составляет от 15…30 мин до нескольких часов. Горячее прессование применяют для труднопрессуемых порошков с целью получения высоких физико-механических свойств. Горячепрессованные детали имеют мелкозернистую структуру. Пресс-форму, в которой осуществляют горячее прессование, изготавливают из жаропрочных материалов, а при прессовании тугоплавких соединений – из графита, прочность которого с увеличением температуры повышается.

Свойства и области применения порошковых материалов.

Антифрикционные пористые материалы изготавливают на основе порошков железа или меди с пропиткой жидкой смазкой (маслом) или с добавками твёрдой смазки (графит, свинец, дисульфид молибдена, сернистый цинк). Данные материалы обладают высокими триботехническими свойствами, хорошей прирабатываемостью, высокой теплопроводностью, достаточной вязкостью при ударной нагрузке, обеспечивают низкий коэффициент трения.

К фрикционным относят материалы с высоким коэффициентом трения. Они обладают высокой фрикционной теплостойкостью и коррозионной стойкостью. Их изготавливают на основе меди или железа с металлическими и неметаллическими компонентами для деталей, работающих в масле (75%) и при сухом трении. Фрикционные изделия состоят из стальной основы и фрикционных накладок, которые припекаются к основе под давлением.

Электротехнические материалы подразделяются на электроконтактные (металлические, металлографитовые, металлооксидные и металлокарбидные), магнитомягкие (железоникелевые сплавы, сплавы железа с кремнием и алюминием или хромом и алюминием), магнитотвёрдые (сплавы на основе Fe–Al–Ni(Co), называемые альни, альнико, магнико), магнитодиэлектрики (карбонильное железо, пермаллой, альсифер), ферриты (Fe₃ О₄ с добавками NiO, MgO, MnO, ZnO).

Аморфные материалы, получаемые быстрым (со скоростью 10⁵ …10^{6 0} С/с) охлаждением расплава (Fe₄₀ N₄₀ P₁₀ B₈ O), являются новым классом магнитных материалов, из которых изготавливают магнитные экраны, трансформаторы и электродные приборы.

Спечённые конструкционные материалы изготавливаются на основе конструкционной стали (углеродистой, меднистой, кремнистой, молибденовой, хромомолибденовой), титановых и алюминиевых сплавов.

Повышение твёрдости обрабатываемых заготовок потребовало расширения диапазона используемых режущих материалов от твёрдых сплавов, минералокерамических материалов до искусственных алмазов и других сверхтвёрдых материалов, получаемых методами порошковой металлургии.

Твёрдые сплавы используют в режущих и контрольно-измерительных инструментах, рабочих вставках фильер при волочении, матрицах и пуансонах при штамповке и прессовании. В машиностроении и приборостроении широко применяют армированные твёрдыми сплавами детали. Например, в текстильной промышленности применяют твёрдые сплавы для направляющих колец и других трущихся деталей; в порошковой металлургии твёрдые сплавы используют для размольных тел и прессового инструмента.

Минералокерамику применяют для получистовой и чистовой обработки резанием чугунов, закалённых и улучшенных сталей, цветных и тугоплавких сплавов при высоких (до 800 м/мин) скоростях резания. Основу минералокерамики составляет - модификация Al₂ O₃ (электрокорунд) зернистостью до 1 мкм. Плотность кермета (керамики с металлической связкой) составляет 3,96 г/см³ , твёрдость – HRA до 92 единиц. Оксидокарбидная керамика имеет плотность 4,2 … 4,6 г/см³ и твёрдость – HRA 92 … 94 единицы.

Эрозионно-стойкие и потеющие материалы обладают комплексом свойств, которые невозможно получить в сплавах. Они изготавливаются на основе тугоплавких металлов или углерода в виде композиций.

Например, путём пропитки вольфрамового или углеродного каркасов жидкой медью или серебром. Детали из такого материала работают в двигателях при температуре свыше 2500 ⁰ С. Во время работы медь (серебро) испаряется, что понижает тепловой поток и улучшает условия работы вольфрамового или углеродного каркасов.

Заключение.

Итак, изучив порошковую металлургию можно сделать вывод, что технология получения металлокерамических материалов и деталей состоит из ряда последовательных операций: получение металлических порошков, формование, спекание.

Совокупность основных и дополнительных технологических операций (резание, сверление, шлифование, калибрование и др.) позволяет решать с помощью порошковой металлургии две задачи:

1. Изготавливать материалы и изделия с особыми составами, структурой и свойствами, которые недостижимы другими методами производства;

2. Изготавливать материалы и изделия с обычными составами, структурой и свойствами, но при значительно более выгодных экономических показателях производства.

Список литературы:

1. Технология конструкционных материалов: учебник/ О.С. Комаров, В.Н. Ковалевский, А.С. Чаус и др.; под общей редакцией О.С. Комарова. - Мн.: Новое знание, 2005. – 560 с.

2. Технология металлов. Кнорозов Б.В., Усова Л.Ф., Третьяков А.В., Арутюнова И.А., Шабашов С.П., Ефремов В.К., «Металлургия», 1974. 648 с.

3. Знакомьтесь – порошковая металлургия. Либенсон Г.А. М., «Металлургия», 1976. 56 с.

Реферат: Порошковая металлургия

Похожие рефераты:
