Реферат: Современное помольное оборудование

Содержание

Введение

Мельницы, применяемые при производстве строительных материалов

Устройство и принцип действия

Устройство современных струйных мельниц

Современное помольное оборудование (производители, продукция)

Список использованной литературы

Введение

Повышение технической вооруженности строительного производства, в том числе, совершенствование и развитие помольного оборудования, является одним из основных условий эффективности данного производства. На строительных предприятиях, производящих сухие строительные смеси, полистербетон, пенобетон, цемент, гипс, известь и другие строительные материалы, использование оборудования для измельчения материалов повышает качество выпускаемой продукции при снижении ее себестоимости. Кроме того, получение некоторых видов современных строительных материалов невозможно без использования высокоэффективного оборудования для измельчения материалов.

Тонкий помол материалов (инертных и вяжущих) ведет к существенному улучшению качества новообразованных поверхностей, увеличению показателей удельной поверхности, разрушению структурно нестабильных и ослабленных частиц. Методика активации (тонкого измельчения) хорошо зарекомендовала себя в практике обработки лежалого и низкомарочного цемента с целью повышения полезных свойств и восстановления. Без широкого использования оборудования для измельчения немыслимо современное производство теплоэффективных строительных материалов, например, ячеистого бетона автоклавного твердения.

Область применения оборудования, обеспечивающего измельчение материалов, весьма широка:

· производство строительных материалов (кирпич, газобетоны, пенобетоны и другие);

· помол и активация низкомарочного цемента, производство высокомарочного цемента;

· производство тонкомолотых сухих строительных смесей и их компонентов;

· производство вяжущего низкого водопотребления;

· производство пигментов, лакокрасочных материалов;

· производство тонкомолотых продуктов для стекольной промышленности;

· производство тонкомолотых продуктов для пищевой промышленности;

· производство шлифовальных порошков, узкофракционных абразивных материалов и другое.

В нашей же стране помольное оборудование используется далеко не в полной мере. Тогда как перед отечественными предприятиями, в первую очередь строительной отрасли, как никогда остро стоят проблемы технического перевооружения, расширения ассортимента выпускаемой продукции и увеличения объемов производства при повышении качества изделий.

Особый интерес представляют агрегаты, обеспечивающие тонкий помол цемента (увеличение удельной поверхности цемента) и активацию инертных составляющих бетонной смеси. Такие установки позволяют кардинально улучшить основные физико-механические характеристики выпускаемой продукции и значительно снизить расход цемента на производстве.

Оборудования для измельчения (тонкого помола) материалов должно удовлетворять следующим требованиям:

· быть экономичным;

· быть надежным, долговечным (как следствие - выполняться из новых износоустойчивых материалов);

· обеспечивать гарантируемые сроки и ресурсы работы;

· выполняться с учетом условий конкретных предприятий и существующих технологий.

Мельницы, применяемые при производстве строительных материалов

Для помола цемента, извести и гипса, а также стекла, огнеупорных и других изделий применяют трубные мельницы. Они являются самыми широко используемыми мельницами. Конструкция их и принцип действия зависят от назначения и физико-механических свойств размалываемого материала. Трубные мельницы используют для помола как однородных материалов, гак в материалов с различными корректирующими добавками.

Тонкость помола характеризуется удельной поверхностью готового продукта (в см² /г). Тонкость помола клинкера 2800-4500, сырьевых материалов 2800-3000 см² /г.

Трубные мельницы классифицируют:

по принципу работы - периодического и непрерывного действия;

по характеру работы - мельницы, работающие по открытому и замкнутому циклу; сюда относятся шаровые мельницы непрерывного действия как мокрого, так и сухого помола;

по способу помола - сухого и мокрого помола;

по форме рабочего корпуса - барабанные цилиндрические, конические и трубные цилиндрические;

по форме мелющих тел - шаровые, стержневые, самоизмельчения (без мелющих тел);

по способу разгрузки - с механической и пневматической разгрузкой;

по конструкции загрузочного и разгрузочного устройства - с центральной загрузкой и разгрузкой через пустотелые цапфы, с разгрузкой через торцовую решетку (с диафрагмой), с периферийной разгрузкой через решетку, с загрузкой и разгрузкой через люк в барабане (мельницы периодического действия).

по принципу измельчения

· шаровые

· шнековые (дробилки)

· бисерные

· струйные

· молотковые

· дисковые

· центробежно-ударные

· Вихревая мельница

· Вальцевая мельница

· Стержневая мельница

В промышленности строительных материалов применяют в большинстве случаев мельницы непрерывного действия , работающие по открытому или замкнутому циклу , сухим или мокрым способом .

При вращении мельницы мелющие тела, прижимаемые центробежной силой к стенкам барабана, поднимаются на некоторую высоту. Под действием силы тяжести, преодолевающей вертикальную составляющую силы инерции и вызываемой ею силы трения мелющих тел о футеровку, мелющие тела падают на слой материала, дробят его я частично истирают. Цильпебсы продолжают измельчать мелкораздробленный материал истиранием.

В мельницах открытого цикла материал проходит через рабочее пространство мельницы только один раз, не классифицируется и крупные частицы не возвращаются в мельницу на домол. В мельницах замкнутого цикла материал после помола в мельнице направляется в классификационные (сепарирующие) устройства, где разделяется на готовый продукт (измельченный до требуемой тонкости) и более грубый (крупку), который возвращается в мельницу на домол.

Работа мельницы по замкнутому циклу более рациональна, так как готовый продукт своевременно удаляется (отсасывается) из рабочего пространства мельницы, буферная подушка не создается, помол остальной массы не затрудняется и материал не переизмельчается. Мельницы, работающие по замкнутому циклу, более производительны и экономичны.

Трубные мельницы сравнительно просты по конструкции, удобны в эксплуатации, обеспечивают высокую степень измельчения, поддаются автоматизации. Однако они имеют существенные недостатки: малы скорости воздействия мелющих тел на материал, в работе измельчения участвует только часть мелющих тел; рабочее пространство барабана используется всего на 35-45%; высокий удельный расход электроэнергии (35 - 40 кВт ч/т цемента); значительный износ мелющих тел и футеровки (1-1,2 кг/т цементного клинкера); большая металлоемкость, высокий шум при работе. При этом удельная производительность составляет около 0,1 т/ч на 1 т массы мельницы, к. п. д.0,005-0,01.

Мельницы загружают мелющими телами на 28-35% их объема. Массу и ассортимент мелющих тел подбирают путем испытаний мельницы, при которых проверяют ее производительность и тонкость помола в отдельных камерах. Износ мелющих тел возмещают периодической догрузкой их через определенные промежутки времени (не реже чем через 100 ч работы). Через длительный срок работы (не реже чем через 1800 - 2000 ч) мелющие тела полностью заменяют. Способность материалов к измельчению оценивается коэффициентом размолоспособности, представляющим собой отношение удельного расхода энергии при измельчении эталонного материала к удельному расходу энергии на измельчение сопоставляемого с ним материала при одинаковой степени их измельчения. Обычно эталоном служит цементный клинкер средней размалываемости, коэффициент размолоспособности которого принимается за единицу. Коэффициент размолоспособности для известняка 1,2-1,8; для доменного шлака (гранул) 0,8-1,1; для сухой глины 1,5-2.

Зная производительность мельницы при измельчении одного материала и коэффициент размолоспособности, можно определить производительность этой мельницы при размоле другого материала.

Струйная мельница - разновидность мельниц, используемая для получения ультрадисперсных продуктов сухим способом. Измельчение происходит при столкновении частиц об частицы в псевдоожиженном слое (аэрозоле), потоками воздуха или пара высокого давления.

Струйные мельницы применяют для измельчения керамических и абразивных материалов, фармацевтических субстанций, минеральных наполнителей композиционных материалов и др. Современные струйные мельницы обеспечивают толщину помола от 0,7 мкм до 97-100 мкм, что примерно соответствует среднему размеру частиц от 200 нм до 50 мкм. Диапазоны производительности составляют от единиц килограмм до нескольких тонн в час. Отличительными чертами струйных мельниц являются большой срок службы, возможность получения продукта высокой чистоты, обладающего большой удельной поверхностью.

Устройство и принцип действия

Измельчение материала в струйной мельнице происходит в размольной камере, в которую подают сжатый воздух или перегретый пар. Мелющий поток через сопла поступает в камеру измельчения, где формирует аэрозоль из твердого измельчаемого вещества, называемый псевдоожиженным слоем. Вокруг струй мелющего воздуха происходит интенсивная циркуляция частиц. Типичные скорости входящих в псевдоожиженный слой потоков мелющего воздуха в струйных мельницах составляют 400-700 м/с (обычно около 600 м/с), а в паровых мельницах скорость потока мелющего пара может достигать 1200 м/с. Мелющий поток является сверхзвуковым, что обуславливает сложную локальную динамику ускорения частиц воздухом и распределения вещества в струях. При входе потока воздуха в псевдоожиженный слой материал вовлекается в поток и ускоряется до скорости потока. Во время вовлечения частиц материала в поток происходят интенсивные столкновения частиц друг с другом. Такие столкновения обусловлены различными скоростями частиц в самом потоке, разными размерами частиц и разными точками входа в поток. В зоне входа частиц в аэрозоль происходит измельчение ~70 % материала, оставшиеся 30 % измельчаются при встрече, смене направления или отражении частиц, двигающихся в мелющем потоке. По строению рабочей камеры современные струйные мельницы делят на два типа - струйные мельницы с псевдоожиженным слоем и спиральные (плоскокамерные) струйные мельницы. Рабочая камера струйной мельницы с псевдоожиженным слоем имеет цилиндрическую форму. Мелющие сопла расположены на одном уровне по высоте, ближе к дну камеры, так, чтобы мелющие потоки компенсировали друг друга, исключая износ стенок камеры и эффективно создавали псевдоожиженный слой. Такой принцип устройства размольной камеры является наиболее универсальным и самым износостойким. Минусом такой схемы является то, что на дне камеры могут скапливаются компактные куски материала. Это обуславливает требования к входному размеру частиц.

Устройство современных струйных мельниц

Установка для струйного измельчения кроме самой мельницы содержит другие узлы, необходимые для обеспечения эффективной работы мельницы загрузки и разгрузки продукта. Обычно продукт загружают в мельницы через тактовый шлюзовик. Дозирование осуществляют либо взвешиванием мельницы с материалом, либо по потреблению тока классификатором, либо методом постоянного дозирования некоторого количества материала. Особенности устройства струйных мельниц диктуют требования к загружаемому материалу. Для небольших мельниц средняя частица должна иметь размер 1-2 мм или менее, крупные установки рекомендуют загружать частицами менее 5 мм. Размер частиц на входе в мельницу слабо влияет на её производительность, особенно если на выходе требуется получать ультрадисперсный продукт.

Бисерная мельница - разновидность мельниц, применяемая для получения ультрадисперсных продуктов в жидкой среде путем перетирания суспензии материала твердыми шариками - бисером. Разновидностью бисерных мельниц являются галечные мельницы, заполняемые фракционированными песком или галькой.

Бисерные мельницы применяют для измельчения широкого круга материалов, в лакокрасочной, керамической, пищевой, химической, горнодобывающей и др. отраслях промышленности. Разновидности бисерных мельниц обеспечивают тонину помола d50 от 6 нанометров до d97 = 200 мкм, покрывая таким образом 5 порядков величины радиуса частиц. Диапазоны производительности составляют от единиц грамм до нескольких тонн в час.

Центробежно-ударные мельницы применяют для дробления и измельчения хрупких рудных и нерудных материалов. Прочность и абразивность материала может быть очень высокой и не является ограничением на применение, а вот наличие выраженных вязко-упругих свойств материала делает измельчение малоэффективным. Без специальных условий и технических решений применение мельниц возможно только для пожаровзрывобезопасных материалов. Максимальная крупность питания до 40 мм. Крупность готового и производительность зависит от задачи и свойств материала. Например, для гипса крупностью 0-200 мкм не менее 90% производительность достигает 20 т/ч.

Центробежно-ударная мельница по принципу работы копирует центробежно-ударную дробилку. Материал подается через загрузочное приспособление (патрубок) 1 (на рисунке) во вращающийся ускоритель мельницы 2, в котором материал раскручивается двигателем 7 и под действием центробежной силы выбрасывается из ускорителя в камеру измельчения. Разогнанные куски материала в камере измельчения сталкиваются с отбойными плитами 3 и кусками материала, отразившимися от отбойных плит ранее. Соударение кусков между собой и с отбойными плитами происходит с большой скоростью, существенно большей критической скорости разрушения материала, что приводит к разрушению кусков. Этот принцип можно назвать "свободным ударом", при котором куски разрушаются преимущественно по плоскостям спайности минералов и границам сростания минералов, а также трещинам в породе. Камера измельчения продувается транспортным вентилятором, воздушный поток которого захватывает частицы мельче верхнего критического размера и уносит с собой в верхнюю часть мельницы, которая представляет собой классификатор. Куски крупнее верхнего критического размера под действием силы тяжести опускаются вниз 5, и выгружаются из мельницы. Они требуют повторного измельчения и элеватором подаются вместе с исходным питанием в загрузочный патрубок мельницы 1. В классификаторе лопатки 4, установленные под заданным углом, формируют закрученный восходящий поток, который попадая в камеру классификатора большого объема теряет скорость и подъемную силу, поэтому из потока выпадают частицы крупнее нижнего критического размера 6. Эти частицы собираются на конусе и по материалопроводам внутри мельницы подаются самотеком в ускоритель 2 на повторное измельчение. Из классификатора поток выносит частицы нужной крупности - готовый продукт 8. Далее пылевоздушная смесь попадает в циклоны, откуда частицы выгружаются в бункер, а воздух возвращается в мельницу. Для обеспечения очистки воздуха от тонких фракций и поддержания установки под отрицательным избыточным давлением используется система аспирации на основе рукавного фильтра.

Особенности работы

· Разрушение "свободным ударом" ведет к образованию дробленных зерен правильной формы (близкой к форме кристаллов), то есть для волокнистых и игольчатых материалов сохраняется микроформа зерен - волокна и иголки, а для большинства других материалов дробленные зерна имеют форму близкую к кубовидной, а не пластинки и чешуйки, как при измельчении раздавливанием, ударным раздавливанием и истиранием (в других типах мельниц).

· При разрушении "свободным ударом" наблюдается селективность дробления, вызванная разными характеристиками минералов в измельчаемой породе, что позволяет на этапе дробления и измельчения центробежно-ударным способом выделить в измельченный продукт преимущественно одни минералы, а в крупный продукт преимущественно другие минералы, то есть процесс обогащения руды происходит на этапе дробления и измельчения. Применимость этого механизма требует специального исследования для каждой задачи.

· Продувка воздухом сразу удаляет из камеры измельчения и, затем, из мельницы материал, достигший крупности готового. Это позволяет избавиться от переизмельчения (большого выхода тонких фракций) и получить сравнительно узкую кривую распределения частиц по крупности (сравнительно с шаровыми мельницами).

· Основным рабочим органом мельницы является ускоритель, задача которого разогнать материал, но ускоритель не работает на разрушение материала, а потому испытывает со стороны материала существенно меньшую абразивную и ударную нагрузки, чем рабочие органы других мельниц. Поэтому намол в центробежно-ударном оборудовании существенно меньше, и работать можно с прочными и абразивными материалами с высокой эффективностью.

· За счет "свободного удара" и устройства ускорителя крупность питания достигает 40 мм, а крупность готового может быть менее 200 мкм (и ниже), поэтому нормальная степень сокращения достигает 200.

· Использование классификатора обеспечивает стабильную крупность готового и относительно стабильный гранулометрический состав продукта, при переменных характеристиках прочности и крупности материала. Изменяться будет производительность.

Мельницы стержневые - измельчительное устройство, применяемое для грубого помола (до 500 - 1000 мм) обогащаемого сырья перед окончательным помолом в шаровых мельницах. Бывают сухого и мокрого помола.

Рабочие инструменты стержневых мельниц:

· стержни

· барабан

· цилиндры

· привод

· патрубки

· стойка

Шаровая мельница - устройство для измельчения твёрдых материалов.

Основная деталь конструкции - вращающийся барабан, частично заполненный шариками определённого диаметра из стали, чугуна и других сплавов, иногда из керамики. Также могут быть использованы галька и кремень. Непрерывная работа мельницы превращает необработанное сырьё в порошок. Небольшие шаровые мельницы оборудованы барабаном с ручкой вращения, а также шкивами и ремнями для передачи вращательного движения. Высококачественные шаровые мельницы перемалывают сырьё до гранул размером 0,0001 мм, чрезвычайно увеличивая площадь поверхности вещества.

Наиболее эффективной средой для перемалывания является алюминиевые шары, однако в основном используют шары из нержавеющей стали. При обработке пиротехнических смесей используются керамические шары.

В промышленности используют шаровые мельницы с непрерывной подачей сырья на входе и с обработкой готового продукта на выходе. На тепловых электростанциях барабанно-шаровые мельницы применяются для помола углей. Шаровые мельницы не могут использоваться для обработки некоторых пиротехнических смесей из-за возможности протекания химической реакции.

Бывают сухого и мокрого помола.

При сухом помоле сырья применяют мельницы самоизмельчения "Аэрофол", предназначенные для предварительного измельчения и сушки сырьевых материалов влажностью до 10-12% с использованием преимущественно печных отходящих газов. Принцип самоизмельчения сырьевых материалов в мельнице "Аэрофол" такой же, как и в мельнице "Гидрофол" ( для измельчения преимущественно мягких пород). Конструктивно эти мельницы отличаются внутренним устройством барабана, разгрузочной частью и приводом.

Сырьевой материал размером более 400 мм поступает во вращающийся барабан 1 через загрузочное устройство 3, куда одновременно подаются сушильные газы температурой 300-350° С.

При вращении мельницы материал внутри барабана поднимается лифтерами на определенный угол вверх, а затем падает вниз. При падении куски ударяются один о другой, а также об отбойные броневые плиты и разбиваются на мелкие кусочки. От многократного собственного падения, ударов и истирания материал измельчается в крупку.

Горячие сушильные газы, просасываясь через поток падающего материала, омывают его частицы, высушивают их и выносят из мельницы в осадительные циклоны и далее в сепаратор. Крупные фракции из сепаратора поступают на домол в трубную мельницу. Для более интенсивного размола материала в мельницу загружают шары до 8% ее объема.

При применении мельниц самоизмельчения "Аэрофол" отпадает необходимость в использовании оборудования второй и третьей стадии дробления. Мельницы выпускают диаметром 7-9,75 м, производительностью от 100 до 400 т/ч с мощностью электродвигателей от 1325 до 3300 кВт. В этих мельницах перерабатываются материалы с исходной крупностью от 200 до 400 мм и более и влаж¬ностью от 5 до 12% и выше.

Современное помольное оборудование (производители, продукция)

Рассмотрим современное оборудование, предлагаемое разными производителями строительной техники.

1. Самарский завод "Строммашина"

Мельница шаровая СМ6001А с центральной разгрузкой предназначена для мокрого измельчения различных руд и строительных материалов средней твердости.

Мельница используется в строительной, горнорудной, горнохимической и других отраслях промышленности и работает непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра. Производительность мельницы зависит от физико-механических свойств измельчаемого материала, крупности его кусков, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

Мельница состоит из барабана, загрузочной крышки, разгрузочной части, роликоопор, привода и питателя. Барабан представляет собой стальной цилиндр, футерованный изнутри металлическими или резиновыми плитами, предохраняющими его от износа.

Резиновая футеровка применяется при следующих условиях эксплуатации мельниц:

- среда должна быть нейтральной, кислотность допускается не более Рн=8-10 единиц;

- температура среды не выше 80⁰ С;

- диаметр загружаемых шаров не более 80 мм;

- размер частиц загружаемого материала не более 20 мм;

- число оборотов барабана не должно превышать числа, указанного в характеристиках мельницы.

Применение резиновой футеровки почти полностью устраняет, если это необходимо, попадание металла футеровки и шаров в измельчаемый материал и значительно снижает шумовую нагрузку от работающей мельницы на внешнюю среду. Производительность мельницы выше при установке металлической футеровки.

Роликоопора состоит из разъемного в двух плоскостях корпуса и двух роликов, закрепленных на сферических подшипниках. Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закрепленных на общей раме.

Мельница может комплектоваться комбинированным или барабанным питателем.

Загрузка мельницы материалом и водой осуществляется с помощью питателя и загрузочной втулки, установленной в крышке загрузочной. Поступивший в мельницу материал вместе с водой измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал в виде пульпы, проходя через разгрузочную втулку и бутару, устанавливаемые в крышке разгрузочной, поступают по назначению.

Технические характеристики

Мельница шаровая МШ2.

Мельница шаровая периодического действия МШ2 предназначена для сухого измельчения материалов малой и средней твердости. Загрузка материала производится через люк в барабане мельницы, разгрузка - механическим способом, обратным вращением.

Мельница стержневая СМ6005А

Мельница стержневая СМ6005А с центральной разгрузкой предназначена для мокрого измельчения различных руд и нерудных полезных ископаемых средней твердости.

Мельница используется в горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью стержней диаметром 40 мм, длиной 1700мм.

Производительность мельницы зависит от физико-механических свойств измельчаемого материала, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

В отличии от мельниц с шаровой загрузкой мельницы со стержневой загрузкой отличаются большей производительностью, но более грубым помолом и могут устанавливаться как первая стадия помола перед мельницами шаровыми.

Мельница состоит из барабана, загрузочной крышки, разгрузочной крышки, роликоопор, привода и питателя. Барабан представляет собой полый стальной цилиндр, футерованный изнутри металлическими плитами, предохраняющими его от износа. Загрузочная и разгрузочная крышки защищены торцевыми футеровочными плитами.

Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закрепленных на сферических подшипниках. Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закрепленных на общей раме.

Мельница может комплектоваться комбинированным и барабанным питателем.

Загрузка мельницы материалом и водой осуществляется с помощью питателя и загрузочной втулки, установленной в крышке загрузочной. Поступивший в мельницу материал вместе с водой измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал в виде пульпы, проходя через разгрузочную втулку и бутару, устанавливаемые в крышке разгрузочной, поступает по назначению.

Технические характеристики

Мельница шаровая СМ6008А

Мельница шаровая СМ6008А с центральной разгрузкой и решёткой предназначена для сухого измельчения различных руд и строительных материалов средней твёрдости.

Мельница используется в строительной, горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра.

Производительность мельницы зависит от физико-механических свойств измельчаемого материала, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

Мельница состоит из барабана, загрузочной части, разгрузочной части, роликоопор, кожуха разгрузки, привода и воронки разгрузочной. Барабан представляет собой стальной цилиндр, футерованный изнутри металлическими или резиновыми плитами, предохраняющими его от износа.

Резиновая футеровка применяется при следующих условиях эксплуатации мельниц:

- среда должна быть нейтральной, кислотность допускается не более Рн=8-10 единиц;

- температура среды не выше 80⁰ С;

- диаметр загружаемых шаров не более 80 мм;

- размер частиц загружаемого материала на более 20 мм;

- число оборотов барабана не должно превышать числа, указанного в характеристиках мельницы.

Применение резиновой футеровки почти полностью устраняет, если это необходимо, попадание металла футеровки и шаров в измельчаемый материал и значительно снижает шумовую нагрузку от работающей мельницы на внешнюю среду. Производительность мельницы выше при установке металлической футеровки.

Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закреплённых на сферических подшипниках. Привод мельницы центральный и состоит из электродвигателя, редуктора и двух муфт: эластичной и втулочно-пальцевой.

Разгрузочная решётка служит для удержания в мельнице шаров и неразмолотого материала. Лопасти разгрузки, установленные между решёткой и крышкой разгрузочной, равномерно распределяют материал в пространстве между крышкой и решёткой и сбрасывают его на конус разгрузочный. тем самым достигается повышение производительности мельницы.

Загрузка мельницы материалом осуществляется через загрузочную воронку и шнек загрузочный.

Поступивший в мельницу материал измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего метериала.

Окончательно размолотый материал, проходя через разгрузочную втулку, грохот и кожух разгрузочный, поступают по назначению.

Технические характеристики

Также выпускаются такие агрегаты: мельница шаровая МШЦ 900Х1800 (СМ6007А) с центральной разгрузкой для мокрого измельчения материалов средней твёрдости, мельница шаровая МШЦ 900Х1800 (СМ6007А) с центральной разгрузкой для мокрого измельчения материалов средней твёрдости, мельница стержневая МСЦ 1500Х3000 (СМ6002А) с центральной разгрузкой для мокрого измельчения материалов средней твёрдости, мельница шаровая МШР 1500Х1600 (СМ6004А) с решёткой для сухого измельчения материалов средней твёрдости, мельница шаровая МШР 1500Х1600 (СМ6003А) с решёткой для мокрого измельчения материалов средней твёрдости, мельница шаровая 1456А для сухого помола материалов непрерывного действия.

2. "Гринмаш"

Мельницы тонкого помола серии МД.

Предназначены для тонкодисперсного измельчения материалов минерального и химического происхождения в горноперерабатывающей, металлургической, лакокрасочной, химической промышленностях, в производстве строительных материалов.

Измельчаемые материалы.

Глины (каолин, бентониты, прочие), графит, тальк, слюды, мел, мрамор, доломит, шлаки, песок, стекло, оксиды металлов; прочие материалы.

Устройство.

Мельницы серии МД (МД-400, МД-320, МД-300) конструктивно представляют собой дезинтегратор (два встречно вращающихся рабочих диска с пальцами - билами). Износостойкость мелющих тел и принцип измельчения данных мельниц обеспечивают тонкий помол абразивных материалов и длительный ресурс работы агрегата без ухудшения качества помола. Загрузка исходного сырья в мельницу и выгрузка готового продукта из нее осуществляется через входной и выходной патрубки непрерывно. В модели МД-400 обеспечена возможность удобной и оперативной замены мелющих элементов.

Также, для эффективной эксплуатации измельчителей-дезинтеграторов и получения оптимального результата (тонина помола, производительность) нашим предприятием обеспечивается необходимая комплектация измельчителя устройствами подачи и дозирования (питатели), пневмотраспорта, накопления и осаждения, фильтрации, магнитной сепарации.

Особенности конструкции:

· малый расход энергии

· высокая эффективность измельчения (малый остаток неизмельченного сырья)

· удобная замена мелющих элементов (пальцев)

· сопутствующие в процессе помола сушка и механоактивация

· длительный ресурс работы без ухудшения качества помола

· возможность измельчения абразивных материалов

· надежность в работе и простота конструкции

Тех. характеристики мельниц серии МД

3. Проммаш.

помольное оборудование материал мельница

Мельницы аэробильные используются в производстве строительных материалов для помола или для помола и сушки глины, мела, каолина, гипса, доломита, полевого шпата и других материалов.

Мельница аэробильная представляет собой целый комплекс оборудования на котором производится измельчение, сушка, отделение высушенного материала от отработанного теплоносителя, классификация измельченного и высушенного материала на фракции.

Тонина измельчения материала регулируется скоростью потока теплоносителя. В зависимости от увеличения или уменьшения скорости воздушного потока изменяется и величина увлекаемых им частиц. На мельницах аэробильных измельчение продуктов ведется до частиц размером не более 200 мкм.

Расход тепла на один килограмм испаренной влаги, при измельчении и сушке материалов в мельнице аэробильной составляет порядка 3500 - 4500 ккал.

Мельница один из наиболее экономичных комплексов оборудования используемых для измельчения и сушки влажных материалов, полезных ископаемых. Для сравнения - расход тепла на один килограмм испаренной влаги при сушке в барабанной сушилке составляет 10000 - 12000 ккал.

Предприятием мельницы аэробильные изготавливаются в однороторном и двуроторном исполнениях.

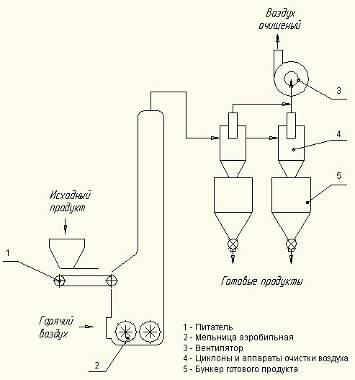

На рисунке показана схема мельницы аэробильной и основные технологические агрегаты.

Список использованной литературы

1. http://www.bibliotekar.ru/spravochnik-40/5. htm

2. http://www.strommash.ru/catalog.html? mode=work_full&id=63

3. http://gem. co.ua/manufacturing/grinding/gem_md.html

4. http://tec.com.ua/products-lkm_mills. shtml

5. http://www.akmetech.ru/24/

6. http://www.amz-prommash.com /machines/melniza_aerobilnaya/ melniza_aerobilnaya. htm

7. http://www.rusalur.ru/novosti/35-ispolzovanie-melnitsy-aerofol-pri-suhom-pomole-syrya-dlya-tsementa

8. Википедия
