Министерство образования и науки Российской Федерации

Зеленодольский механический колледж

Разработать автоматизированный участок изготовления

детали ЗМК. 220301. 16. 252. Фланец

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К ДИПЛОМНОМУ ПРОЕКТУ

ЗМК. 220301. 16. 252. ПЗ.

( спец. №вар. №гр.)

Содержание

Введение

1 Описание назначения детали

2 Определение и характеристика заданного типа производства

3 Технические условия на материал

4 Выбор вида заготовки и ее конструкция

5 Разработка технологического процесса изготовления детали и выбор технологических баз

6 Расчет и определение межоперационных припусков и размеров

7 Выбор и обоснование РТК на токарную операцию.

РТК модели М20.Ц48.01

8 Расчёт режимов резания. Выбор оборудования, приспособлений,

режущего и мерительного инструмента.Расчет и определение

штучного и подготовительно–заключительного времени

9 Технические характеристики оборудований

9.1 Токарный станок с ЧПУ модели 16К20Ф3

9.2 Вертикально – сверлильный станок модели 2А150

9.3 Вертикально – сверлильный станок модели 2А125

9.4 Вертикально – фрезерный станок модели 6Н12П

9.5 Резьбофрезерный станок модели 5Б63

9.6 Внутришлифовальный станок модели ЗА227

9.7 Круглошлифовальный станок модели 3Б151

9.8 Универсально – заточной станок модели 3Д642Е

9.9 Промышленный робот модели М20.Ц48.01

10 Виды и задачи автоматизации оперативного контроля индуктивной пробки

11 Разработка мероприятий по охране труда

11.1 Требования безопасности при работе на токарных станках

11.2 Требования безопасности при эксплуатации станков с ЧПУ

11.3 Требования безопасности при работе на сверлильных станках

11.4 Требования безопасности при работе на фрезерных станках

11.5 Требования безопасности при работе на шлифовальных станках

11.6 Требования безопасности при работе абразивным инструментом

12 Конструирование заготовки

13 Расчет калькуляции данной детали

13.1 Бизнес план

13.2 Исходные данные

13.3 Производственные расчёты

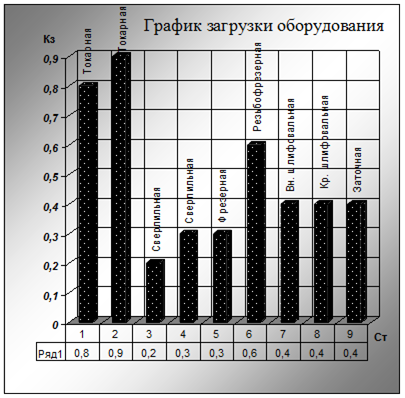

13.3.1 Расчет требуемого количества оборудования

13.3.2 Расчет общей численности работающих на участке

13.3.2.1 Расчет численности основных рабочих на каждой операции

13.3.2.2 Расчет численности вспомогательных рабочих

13.3.2.3 Расчет численности руководителей, специалистов и

служащих (РСС

13.4 Экономические расчёты

13.4.1 Расчет фондов заработной платы

13.4.1.1 Расчет фондов заработанной платы основных рабочих

13.4.1.2 Расчет фондов заработанной платы вспомогательных

рабочих

13.4.1.3 Расчет фондов заработной платы руководителей,

специалистов и служащих (РСС)

13.4.2 Определение потребности в основных материалах

13.4.3 Расчет косвенных затрат. Расчет сметы

общепроизводственных расходов

13.4.4 Калькуляция себестоимости

13.4.5 Расчет стоимости и себестоимости ТП, расчет прибыли

и налогов

13.4.6 Расчет стоимости нормативно - чистовой продукции

13.4.7 Расчет технико - экономических показателей

13.5 Анализ предприятия

Спецификация РТК

Спецификация «Пробка индуктивная»

Спецификация «Планировка участка»

Перечень используемой литературы

Введение

Современное машиностроение отличается интенсивным расширением многообразия выпускаемой продукции. Одновременно происходит сокращение продолжительности цикла выпуска изделий одного вида. Объемы выпуска продукции, как и прежде, изменяются в широком диапазоне - от единичных образцов до массового производства. Однако преобладающим начинает становиться мелко- и среднесерийное производство.

В процессе механической обработки возникает наибольшее число проблем, связанных с выполнением требований к качеству машин, заданных конструктором. Процесс механической обработки реализуется достаточно сложной технологической системой, включающей в себя металлорежущий станок, станочную технологическую оснастку, режущий инструмент и заготовку.

Разработка технологического процесса изготовления любой детали начинается с изучения ее служебного назначения и критического анализа норм точности и других технических требований. Далее в последовательности, определенной соответствующими стандартами, разрабатывается технологический процесс. Это связывает технологию со служебным назначением детали и обеспечивает согласованность решений, принимаемых на различных этапах технической подготовки.

Современное промышленное производство нужно наделить определенной гибкостью, сохранив при этом все преимущества полной автоматизации, непрерывностью, ритмичностью, высоким темпом выпуска изделий, стабильностью технологических процессов.

Решить эти задачи на единой основе позволяет создание гибких производственных систем (ГПС). Их основа — станки и машины с ЧПУ, промышленные роботы и манипуляторы, управляющие устройства на базе ЭВМ.

В гибких автоматизированных системах автоматизируются практически все технологические, вспомогательные и транспортные операции.

Например, в ГПС механообработки могут быть автоматизированы:

загрузка заготовок на станки и выгрузка с них обработанных деталей;

обработка деталей по заданной программе;

смена режущих инструментов;

контроль качества деталей в процессе и после обработки;

уборка стружки;

транспортирование деталей от станка к станку в любой задаваемой последовательности;

изменение программы обработки;

управление работой всего комплекса оборудования, входящего в состав ГПС, по принципу гибкоперестраиваемой технологии.

Отличительной особенностью ГПС по сравнению с традиционными мелко- и среднесерийным производствами является то, что в ГПС для многономенклатурного серийного производства можно обеспечить выполнение основных принципов, характерных для массового поточного производства.

В настоящее время широко осуществляется объединение единичного автоматического оборудования в групповые (многопозиционные) системы (линии, обрабатывающие центры), управляемые ЭВМ. При этом доля участия человека в производственном процессе сокращается более чем в три раза.

В автоматизированном производстве резко повышаются требования к качеству каждого этапа производственного цикла, организации переналаживаемых, гибких технологических процессов и применению технологий с малым участием людей. Поэтому при внедрении автоматизации большое внимание уделяется использованию микропроцессоров и электронно-вычислительной техники, гибких производственных систем, автоматизации контроля и управления технологическими процессами, загрузки оборудования, транспортировки деталей и сборочных единиц.

В данной работе рассматривается разработка бизнес – плана, проекта по изготовлению детали типа: «Фланец».

Каждый предприниматель, начиная свою деятельность, должен ясно представлять потребность на перспективу в финансовых, материальных, трудовых и интеллектуальных ресурсах, источники их получения, а также уметь четко рассчитать эффективность использования ресурсов в процессе работы фирмы.

При всем многообразии форм предпринимательства существуют ключевые положения, применимые практически во всех областях коммерческой деятельности и для разных фирм, но необходимые для того, чтобы своевременно подготовиться и обойти потенциальные трудности и опасности, тем самым уменьшить риск в достижении поставленных целей.

В рыночной экономике бизнес – план является рабочим инструментом, используемым во всех сферах предпринимательства. Бизнес – план описывает процесс функционирования фирмы, показывает, каким образом ее руководители собираются достичь свои цели и задачи, в первую очередь повышения прибыльности работы. Хорошо разработанный бизнес-план помогает фирме расти, завоевывать новые позиции на рынке, где она функционирует, составлять перспективные планы своего развития.

1 Описание назначения детали

Фланцы служат для ограничения осевых перемещений валов, выполнение изолирующих и декоративных функций.

Заготовками для детали служит прокат (прутки, трубы), отливки, штамповки. Выбор материала зависит от служебного назначения изделия, конфигурации, объема выпуска. Указанное изделие изготавливают из стали, чугуна, бронзы, пластмасс и других материалов. К изделиям типа фланец предъявляют следующие технические требования: точность базирующих поверхностей 6-8-го квалитетов, точность наружных базирующих поверхностей 6-8-го квалитетов; Допуски цилиндричности и круглости ответственных поверхностей 5-6-й степени точности; допуск перпендикулярности торцов осям 6-8-й степени точности.

Заготовками для изделий из стали, рассматриваемой группы являются резаный прокат, если конструктивное изделие имеет небольшие перепады диаметров ступеней; для изделий малых диаметров используют прутки. Штучные заготовки (резаный прокат) обычно используют для изготовления изделий диаметром не более 50 мм. В серийном производстве для деталей со значительным перепадами диаметрами используют штамповку. Штампованные заготовки и трубы применяют в качестве заготовок для изделий со значительными размерами внутренних отверстий.

Обычно наиболее трудоемкой предварительной операции обработки деталей этой группы являются токарная обработка при закреплении заготовки в патроне. В серийном производстве эти операции выполняют на станках с ЧПУ.

2 Определение и характеристика заданного типа производства

Серийное производство характеризуется ограниченной номенклатурой изделий, изготавливаемых периодически повторяющимися партиями или сериями и сравнительно большим объемом выпуска.

Серийное производство в зависимости от количества изделий в партии и значения коэффициента закрепления операций условно делят на мелко-, средне - и крупносерийное.

В серийном производстве изготавливают металлорежущие станки, насосы, дорожные машины и многое другое. В этом производстве используют как универсальное, так специальное и специализированное оборудование, универсальные и переналаживаемые быстродействующие приспособления, универсальный и специализированный режущий и измерительный инструменты.

В настоящие время в мелко- и среднесерийном производствах широко применяют станки с ЧПУ. Оборудование, как правило, располагают по типам станков, участкам, на большинстве рабочих мест которых можно выполнять аналогичные операции. В этом производстве станки с ЧПУ используют и как отдельные единицы технологического оборудования, так и в составе участков и гибких производственных систем (ГПС).

В крупносерийном производстве применяют, как правило, автоматы различных типов, в том числе с ЧПУ, автоматические линии. Это оборудование оснащают специальными приспособлениями и специальным режущим инструментом. Оборудование располагают в последовательности технологического процесса. За большинством рабочих мест закрепляют определенные операции.

В условиях единичного и серийного производства изготавливаются 70 -75% всей номенклатуры деталей общемашиностроительного применения.

3 Технические условия на материал

Физические свойства стали 45:

1) плотность -7.814 г/см³ ;

2) коэффициент теплопроводности (λ) = 0.162 кал/(см∙сек∙град);

3) коэффициент линейного расширения (α ∙ 10⁶ ) = 11.649° с^-1 .

Механические свойства стали 45:

1)предел текучести (σ_т ) = 36 кгс/мм² ;

2)предел прочности (σ_В ) = 64 кгс/мм² ;

3)относительное удлинение (δ) = 16%;

4)относительное сужение (ψ) = 40%;

5)ударная вязкость (α_н ) = 5 кгс∙м/см² ;

6)твердость по Бринеллю – НВ<229;

Сталь 45 включает следующие химические элементы: С (0.42-0.5%), Si (0.17-0.37%), Mn(0.5-0.8%), P (не более 0.04%), S (не более 0.04%), Cr (0.25%), Ni (0.25%).

Технологические свойства стали 45:

- коэффициент относительной обрабатываемости (Р18), (Т15К6), (Т5К10);

- свариваемость Н (низкая);

- прокаливаемость 8-15 (М) - закалка в масле;

- обрабатываемость давлением У (удовлетворительная);

- температурный интервал деформации 1200-800^о С

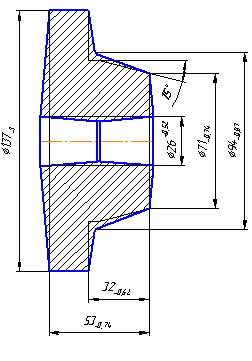

4 Выбор вида заготовки и ее конструкция

1. Определяем массу заготовки:

Q₁ = Vγ = = 1012 гр. = 1,012 кг. – для ø71 и ø85,5 мм.

Q₂ = Vγ = = 223 гр. = 0,223 кг. – для

ø85,5 мм.

Q₃ = Vγ = =2413 гр. = 2,413 кг. – для

ø137 мм.

Q₄ = Vγ = = 219 гр. = 0,219 кг. – для ø26мм.

М_Заг. = Q₁ + Q₂ + Q₃ – Q₄ = 1,012 + 0,223 + 2,413 – 0,219 = 3,430 кг.

где V – объем металла

γ – плотность металла

π – постоянная

2. Масса детали

М_Дет = 2,400 кг.

3. Расчет коэффициента использования металла:

КИМ =

5 Разработка технологического процесса изготовления детали и выбор технологических баз

005 Заготовительная

Отштамповать заготовку

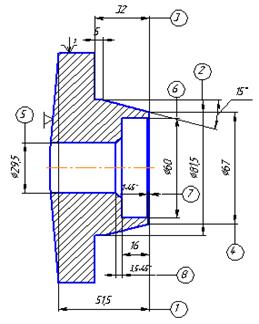

010 Токарная

1. Точить торец 1, выдерживая размер 51,5 мм.

2. Точить поверхность 2, выдерживая размер 32 мм.

3. Точить торец 3.

4. Точить конус 15˚, выдерживая ø67 мм.

5. Расточить поверхность 5.

6. Расточить поверхность 6, выдерживая размер 16 мм.

7. Точить фаски 7 и 8: 1х45˚ и 3,5х45˚.

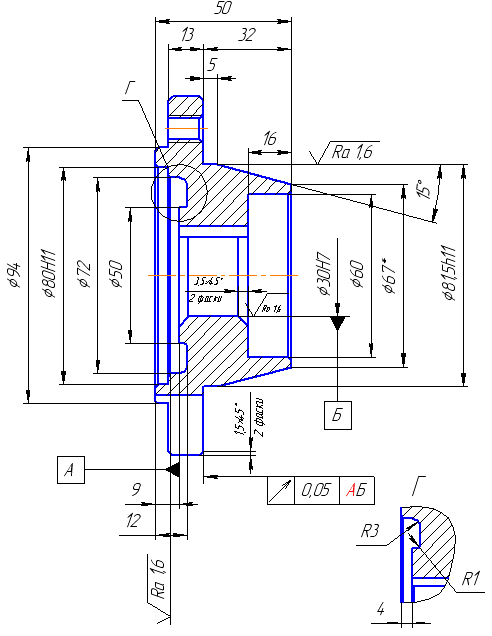

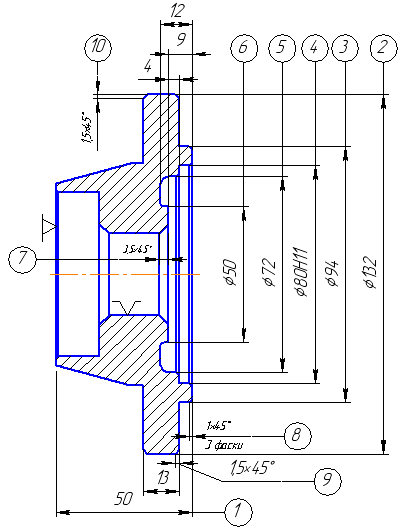

015 Токарная

1. Точить торец 1, выдерживая размер 50 мм.

2. Точить поверхность 2.

3. Точить поверхность 3, выдерживая размер 13 мм с подрезкой торца выдерживая размер 5 мм.

4. Расточить поверхность 4, выдерживая размер 5 мм.

5. Расточить поверхность 5 и 6, выдерживая размеры согласно чертежу.

6. Точить фаску 3,5х45˚ и 3 фаски 1х45˚ .

7. Точить 2 фаски 1,5х45˚ .

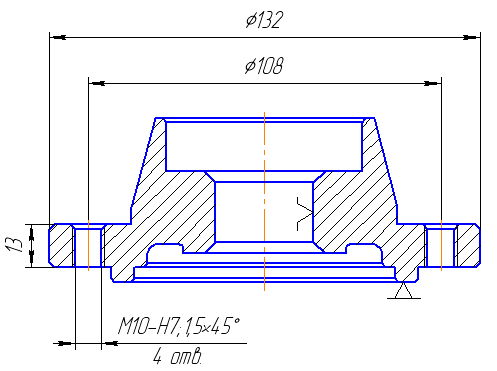

020 Сверлильная

1. Сверлить 4 отверстия под М10-Н7.

2. Зенковать 4 фаски 1,5х45 .

3. Нарезать 4 резьбы М10-Н7.

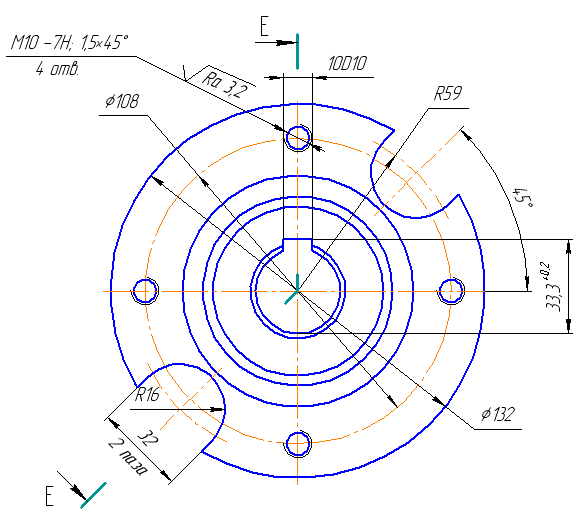

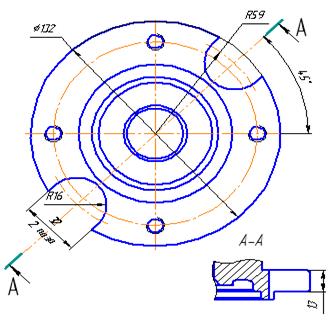

025 Фрезерная

1. Сверлить 4 отверстия под М10-Н7.

2. Зенковать 4 фаски 1,5х45 .

3. Нарезать 4 резьбы М10-Н7.

030 Протяжная

Протянуть шпоночный паз 10D10 х 33,3

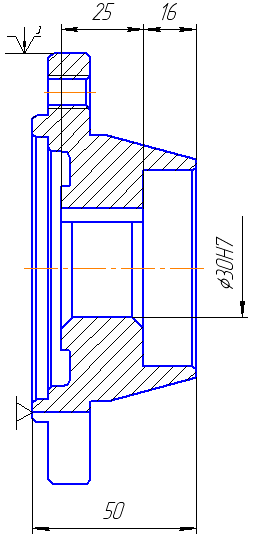

035 Вн. шлифовальная

Шлифовать ø30Н7

040 Контрольная

045 Покрасочная

Покрытие: Эмаль АС-182 ГОСТ19024-79, красная.

6 Расчет и определение межоперационных припусков и размеров

7 Выбор и обоснование РТК на токарную операцию

РТК модели М20.Ц48.01.

Специализированный ПР М20.Ц48.01 предназначен для выполнения загрузочно – разгрузочных операций при обслуживании станков (прежде всего токарно-револьверных), в том числе с ЧПУ. ПР приспособлен для работы с накопителями заготовок и деталей, уложенных в приспособлении-спутнике в ориентированном виде (при горизонтальном расположении оси). Типовые детали короткие тела вращения (типа фланцев) диаметром от 40 до 200мм и высотой до 100 мм.

Промышленный робот имеет портальную конструкцию. Каретка перемещается по монорельсу, закрепленному на портале, который установлен на колоннах. Несущая система ПР – сварная с дополнительными ребрами жесткости.

На каретке установлены две поворотные плиты, к каждой из которых крепится корпус выдвижной руки. Робот имеет две руки разгрузочную изагрузочную, имеющие одинаковую конструкцию. Основание плиты крепится к каретке винтами с возможностью установочного перемещения по вертикали в пределах 50 мм. Корпус каждой рукитакже имеет возможность установочного перемещения в пределах 50 мм вдоль горизонтальной оси. В нижней части каждой руки установлена поворотная кисть (шпиндель), в котором закрепляется захватное устройство. Привод каретки электромеханический, а приводы вертикального перемещения и качания рук, а также приводы схватов — пневматические.

Привод горизонтального перемещения каретки по монорельсу осуществляется электродвигателем постоянного тока ДПУ 160, через зубчатый редуктор с передаточным отношением 18/46. Шестерня, установленная на выходном валу редуктора, зацепляется зубчатой рейкой, закрепленной на монорельсе. На противоположном конце выходного вала редуктора установлен электромагнитный тормоз типа ЭТМ – 056, который фиксирует каретку в заданных позициях.

К основанию поворотной плиты шарнирно присоединен пневмоцилиндр, при движении штока которого поворотная плита вместе с плитой отклоняется от вертикали на 30⁰ .

Рука перемещается в ее корпусе на роликах. Поворот кисти (шпинделя) руки производится пневмоцилиндром через зубчатую рейку, закрепленную на его штоке и шестерню, которая жестко связана с трубой. Выдвижной упор, приводимый пневмоцилиндром, определяет среднее положение рейки при повороте шпинделя на угол 90⁰ .

Толкатель, проходящий внутри трубы, связан со штоком пневмоцилиндра привода сменного захватного устройства.

Вертикальное перемещение каждой руки производится пневмоцилиндром, штоки которые связаны с рукой через пружину, позволяющую осуществлять движение до упора схвата в заготовку или деталь. При отсутствии давления в пневмоцилиндре рука фиксируется защелкой, открываемой пневмоцилиндром.

Каретка ПР, конструкция которого выполнена в виде сварного корпуса с роликами, установленными в подшипниках на осях. Ролики катятся по монорельсу, прикрепленному к порталу. Оси роликов выполнены эксцентричными, что позволяет регулировать зазор в зацеплении выходной шестерни привода каретки с зубчатой рейкой, установленной на портале, а также обеспечивает необходимый натяг между роликами и монорельсом.

Перемещение каретки производится от электродвигателя через двух ступенчатый зубчатый редуктор и зубчато – реечную передачу. На валу шестерни установлен электромагнитный тормоз для фиксации каретки в заданной позиции. Привод каретки выполняется сборным.

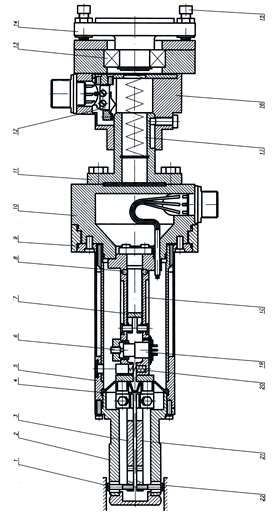

Рука манипулятора выполнена в виде полой гильзы (трубы), к верхней части которой присоединены пневмоцилиндры привода поворота кисти (шпинделя) руки. Шпиндель установлен на подшипниках в нижней части руки. Внутри трубы проходит штанга – толкатель, передающая движение от

пневмоцилиндра привода захватного устройства. Для крепления схвата на конце толкателя имеется головка байонетного замка. Схват крепится в кольцевом пазу, выполненном во внутренней расточке шпинделя. Угловое положение схвата относительно шпинделя при его креплении определяется фиксатором. Рука перемещается относительно ее корпуса на двух парах роликов. Привод руки выполнен в виде пневмоцилиндра, закрепленного на корпусе. Торможение руки выполненного в крайнем положении осуществляется при помощи гидравлических демпферов, закрепленным на пневмоцилиндре. Связь гильзы руки со штоком пневмоцилиндра осуществляется через подпружиненный толкатель, который нажимает на конечный выключатель при сжатии пружины в момент достижения жесткого упора.

К гильзе руки крепится линейка, на которой устанавливаются кулачки, воздействующие при движении руки на путевые выключатели.

В корпусе руки установлена защелка, зуб которой входит под действием пружины в отверстие, выполненное в линейке, для фиксации положения руки при уменьшении давления в пневмосистеме. Отвод защелки осуществляется специальным пневмоцилиндром.

8 Расчёт режимов резания. Выбор оборудования, приспособлений, режущего и мерительного инструмента. Расчет и определение штучного и подготовительно – заключительного времени

Операция 010 Токарная

Содержание операции: Переход 1. Точить торец 1 (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Шаблон линейный двусторонний

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06;

опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 71 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = 1 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t =1мм;

3 Выбираем подачу S и коэффициенты:

S = S_о К_sn К_{s и} К_{s м} ;

S_о = 0,47; К_sn = 1,0;К_{s и} = 1,0; К_{s м} = 1,07;

гдеS_о –табличное значение подачи на оборот, мм.

К_sn – коэффициент, учитывающий состояние обрабатываемой поверхности.

К_{s и} – коэффициент, учитывающий материал инструмента.

К_{s м} – коэффициент, учитывающий материал обрабатываемой детали.

S = 0,47 1,0 1,0 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV.

V = V_т ·К_{v и} К_{v ф} ·К_{v 1} ·К_{v о} , м/мин.

V_т = 290;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v 1} = 1,2;К_{v о} = 1,0;

где V_т – табличное значение скорости резания.

К_{v и} – коэффициент, учитывающий свойства материала инструмента.

К_{v ф} – коэффициент, учитывающий влияние угла в плане.

К_{v 1} – коэффициент, для поперечного точения.

К_{v о} – коэффициент, учитывающий влияние СОЖ.

V = 290 0,65 0,86·1,2· 1,0 = 127 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

где π – постоянная

об/мин.

6Определяем основное время Т₀ , мин:

,

где L - длина обрабатываемой поверхности, мм;

L ₁ - величина врезания и перебега, мм

i - число проходов;

L=

L= мм; L₁ =5; i = 1;

мин.

Операция 010 Токарная

Содержание операции: Переход 2. Точить поверхность 2 (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – скоба

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D= 85,5 мм, диаметр до обработки

d = 83 мм, диаметр после обработки

l = 32 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = D – d; П = 85,5 – 83 = 2,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s и} · К_{s м} ;

S_о = 0,47; К_sn = 1,0;К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,47 · 1,0 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 190;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v ж} = 1,2;К_{v и} = 1,0;К_{v о} = 1,0;

где К_{v ж} – коэффициент, учитывающий жесткость технологической системы.

К_{v и} – коэффициент, учитывающий вид обработки.

V = 290 · 0,65 · 0,86· 1,2· 1,0 = 127 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y ₂

где l - длина обрабатываемой поверхности, мм;

y₁ - величина врезания, мм

y ₂ - величина перебега, мм .

l = 32; i =1;

L = 32 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 3. Точить торец 3 (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Шаблон линейный двусторонний

скоба линейная односторонняя

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06;опорная

19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 138 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = 1 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t =1мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s и} · К_{s м} ;

S_о = 0,47; К_sn = 1,0;К_{s и} = 1,0; К_{s м} = 1,07;

гдеS_о –табличное значение подачи на оборот, мм.

К_sn – коэффициент, учитывающий состояние обрабатываемой поверхности.

К_{s и} – коэффициент, учитывающий материал инструмента.

К_{s м} – коэффициент, учитывающий материал обрабатываемой детали.

S = 0,47 · 1,0 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 290;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v 1} = 1,2;К_{v о} = 1,0;

где V_т – табличное значение скорости резания.

V = 174 · 0,65 · 0,86· 1,2· 1,0 = 117 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

где L - длина обрабатываемой поверхности, мм;

L ₁ - величина врезания и перебега, мм

i - число проходов;

L=

L = мм; i = 1;

мин.

Операция 010 Токарная

Содержание операции: Переход 4. Точить конус 15˚. (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Угломер универсальный

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 2,4 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

= 0,57; К_sn = 1,0;К_{s ж} = 0,83; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,57 · 1,0 · 0,83 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 174;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v ж} = 0,93;К_{v и} = 1,0;К_{v о} = 1,0;

V = 190· 0,65 · 0,86· 0,93· 1,0· 1,0 = 87 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l + y₁ + y₂

l = 27; y₂ = 3; i =6;

L = 27 + 3 = 30 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 5. Расточить поверхность 5. (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент –пробка

Режущий и рабочий инструмент – Резец расточной Т5К10

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 26 мм, диаметр после обработки

d = 28 мм, диаметр до обработки

l = 53 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 28 – 26 = 2 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,41; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,41 · 1,0 · 0,62 · 1,0 · 1,07 = 0,3 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 228;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

где К_{v 2} – коэффициент, для растачивании.

V = 228· 0,65 · 0,86· 0,6· 1,0· 1,0 = 82 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 53;y₁ = 5; y₂ =3;i =1;

L = 53 + 5 + 3 = 61 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 6. Расточить поверхность 6. (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – пробка

Режущий и рабочий инструмент – Резец расточной Т5К10

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 58,5 мм, диаметр после обработки

d = 28 мм, диаметр до обработки

l = 16 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 30,5 – 28 = 2,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,41; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,41 · 1,0 · 0,62 · 1,0 · 1,07 = 0,3 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 228;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

где К_{v 2} – коэффициент, для растачивании.

V = 228· 0,65 · 0,86· 0,6· 1,0· 1,0 = 82 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 118,5;y₁ = 5; y₂ =3;i =1;

L = 118,5 + 5 + 3 = 126,5 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 7. Точить торец 1 (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Шаблон линейный двусторонний

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 51,5 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = 0,5.

2 Устанавливаем глубину резания t, мм: t = П;t =0,5мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 251;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v 1} = 1,2;К_{v о} = 1,0;

V = 251 · 1,0 · 0,81· 1,2· 1,0 = 243 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L=

L=мм;

L₁ = 5; i =1;

мин.

Операция 015 Токарная

Содержание операции: Переход 8. Точить конус 15⁰ (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Угломер универсальный

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 1,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t = мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 280;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v ж} = 0,61;К_{v и} = 1,0;К_{v о} = 1,0;

V = 280· 1,0 · 0,81· 0,61· 1,0· 1,0 = 138 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 27; i =1;

L = 27 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 9. Точить поверхность 2 ø81,5 мм.(начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент –скоба

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 83 мм, диаметр до обработки

d = 81,5 мм, диаметр после обработки

l = 5 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = D – d; П = 83-81,5 = 1,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 251;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v ж} = 0,61;К_{v и} = 1,0;К_{v о} = 1,0;

V = 251· 1,0 · 0,81· 0,61· 1,0· 1,0 = 124 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 5; i =1;

L = 5 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 10. Точить торец 3 (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Шаблон или скоба линейная односторонняя

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 137 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 0,5 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t =0,5мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,32; К_sn = 1,0;К_{s ж} = 0,95; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,32 · 1,0 · 0,95 · 1,0 · 1,07 = 0,3 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 202;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v 1} = 1,2;К_{v о} = 1,0;

V = 202 · 1,0 · 0,81· 1,2· 1,0 = 196 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L=

L= мм;

i =1;

мин.

Операция 010 Токарная

Содержание операции: Переход 11. Расточить поверхность ø29,5 мм.

(начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент –пробка

Режущий и рабочий инструмент – Резец расточной Т15К6

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 28 мм, диаметр до обработки

d = 29,5 мм, диаметр после обработки

l = 35,5 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм П = D – d; П = 29,5 – 28 = 1,5 мм.

2 Устанавливаем глубину резания t, мм:t =;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,31; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,31 · 1,0 · 0,62 · 1,0 · 1,07 = 0,2 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 242;К_{v и} = 1,0;К_{v ф} = 0,92;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

V = 242· 1,0 · 0,92· 0,6· 1,0· 1,0 = 133 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 35,5; y₂ = 3; i =1;

L = 35,5 + 3 = 38,5 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 12. Расточить фаску 3,5х45⁰ (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Шаблон

Режущий и рабочий инструмент – Резец расточной Т15К6

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 36,5 мм, диаметр после обработки

d = 29,5 мм, диаметр до обработки

l = 3,5 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 36,5-29,5 = 7 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,31; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,31 · 1,0 · 0,62 · 1,0 · 1,07 = 0,2 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 242;К_{v и} = 1,0;К_{v ф} = 0,92;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

V = 242· 1,0 · 0,92· 0,6· 1,0· 1,0 = 133 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 3,5; y₁ =2;y₂ = 2; i =1;

L = 3,5 + 2 + 2 = 7,5 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 13. Расточить поверхность 6 ø60 мм.

(начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – пробка

Режущий и рабочий инструмент – Резец расточной Т15К6

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 60 мм, диаметр после обработки

d = 58,5 мм, диаметр до обработки

l = 16 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 32– 30,5 = 1,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,31; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,31 · 1,0 · 0,62 · 1,0 · 1,07 = 0,2 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 242;К_{v и} = 1,0;К_{v ф} = 0,92;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

V = 242· 1,0 · 0,92· 0,6· 1,0· 1,0 = 133 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 65; y₁ = 5; i =1;

L = 65 + 5 = 70 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 12. Расточить поверхность 6 ø 31,5 мм. (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Индуктивная пробка

Режущий и рабочий инструмент – Резец расточной Т15К6

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 31,5 мм, диаметр после обработки

d = 30,5 мм, диаметр до обработки

l = 52,5 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 31,5– 30,5 = 1 мм.

2 Устанавливаем глубину резания t, мм:t = ;t = мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,31; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,31 · 1,0 · 0,62 · 1,0 · 1,07 = 0,2 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 242;К_{v и} = 1,0;К_{v ф} = 0,92;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

V = 242· 1,0 · 0,92· 0,6· 1,0· 1,0 = 133 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 52,5; y₂ = 3; i =1;

L = 52,5 + 3 = 55,5 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 13. Расточить фаску 1 х 45⁰ (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Шаблон

Режущий и рабочий инструмент – Резец расточной Т15К6

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 34 мм, диаметр после обработки

d = 32 мм, диаметр до обработки

l = 1 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 34 – 32 = 2 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,31; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,31 · 1,0 · 0,62 · 1,0 · 1,07 = 0,2 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 242;К_{v и} = 1,0;К_{v ф} = 0,92;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

V = 242· 1,0 · 0,92· 0,6· 1,0· 1,0 = 133 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 1; y₁ =2;y₂ = 2; i =1;

L = 1 + 2 + 2 = 5 мм.

мин.

Операция 010 Токарная

Содержание операции: Переход 14. Точить канавку 5 (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец канавочный специальный Т15К6

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D= 45 мм, диаметр до обработки

d = 44,5 мм, диаметр после обработки

l = 0,25 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = В;П = 3.

2 Устанавливаем глубину резания t, мм: t = П ;t = 3мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,2; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,2 · 1,0 · 0,62 · 1,0 · 1,07 = 0,13 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} ; м/мин.

V_т = 171;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v 1} = 1,0;К_{v о} = 1,0;

V = 171 · 1,0 · 0,81· 1,0· 1,0 = 138 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L=

L=мм;

L₁ = 5; i =1;

мин.

Расчет норм времени для 010 Токарной

1 Основное время

Т_О = 0,04 + 0,14 + 0,11 +0,09 + 0,49 + 0,03 + 0,01 + 0,14 + 0,12 + 0,10 + 0,26 + 0,21 + 0,02 + 0,04 = 1,8 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,35 мин.

2.2. Время на смену инструмента

t_{смен. инстр.} = 0,6 мин.

t_{смен. инстр.} = 0,6 мин.

t_{смен. инстр.} = 0,6 мин.

t_{смен. инстр.} = 0,6 мин.

t_{смен. инстр.} = 0,8 мин.

2.3. Время, связанное с переходами

t_пер1. = 0,35 мин.;t_пер8. = 0,23 мин.

t_пер2. = 0,38 мин.;t_пер9. = 0,19 мин.

t_пер3. = 0,35 мин.;t_пер10. = 0,24 мин.

t_пер4. = 0,38 мин.;t_пер11. = 0,24 мин.

t_пер5. = 0,39 мин.;t_пер12. = 0,24 мин.

t_пер6. = 0,23 мин.;t_пер13. = 0,24 мин.

t_пер7. = 0,19 мин.;t_пер14. = 0,12 мин.

2.4. Время контрольных измерений

t_к1. =0,05 мин.t_к4. =0,13 мин.

t_к2. =0,07 мин.t_к5. =0,09 мин.

t_к3. =0,10 мин.

Находим вспомогательное время

Т_вс = t_уст + (t_{смен. инстр.} + t_{смен. инстр.} + t_{смен. инстр.} + t_{смен. инстр.} + t_{смен. инстр.} )+ (t_пер1 + t_пер2 + t_пер3 + t_пер4 + t_пер5 + t_пер6 + t_пер7 + t_пер8 + t_пер9 + t_пер10 + t_пер11 + t_пер12 + t_пер13 + t_пер14 )+ (t_к1 + t_к2 + t_к3 + t_к4 + t_к5 );

Т_вс = 0,35 + (0,6 + 0,6 + 0,6 + 0,6 + 0,8) + (0,35 + 0,38 + 0,35 + 0,38 + 0,39 + 0,23 + 0,19 + 0,23 + 0,19 + 0,24 + 0,24 + 0,24 + 0,24 + 0,12) + (0,05 + 0,07 + 0,10 + 0,13 + 0,09) = 7,85 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (1,8 + 7,85) = 0,39 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (1,8+7,85) = 0,39 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 1,8 + 7,85 + 0,39 + 0,39 = 10,43 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 4,0 + 2,0 = 12 мин.

Операция 015 Токарная

Содержание операции: Переход 1. Точить торец 1 (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Шаблон линейный двусторонний

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 57 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 1,5 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,57; К_sn = 1,0;К_{s ж} = 0,83; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,57 · 1,0 · 0,83 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 190;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v 1} = 1,2;К_{v о} = 1,0;

V = 190 · 0,65 · 0,86· 1,2· 1,0 = 127 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

где π – постоянная

об/мин.

6Определяем основное время Т₀ , мин:

,

L=

L= мм;

L₁ = 5; i =1;

мин.

Операция 015 Токарная

Содержание операции: Переход 2. Точить поверхность 2 ø 54 мм. (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 57 мм, диаметр до обработки

d = 54 мм, диаметр после обработки

l = 75 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 57 – 54 = 3 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,57; К_sn = 1,0;К_{s ж} = 0,83; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,57 · 1,0 · 0,83 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 190;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v ж} = 0,82;К_{v и} = 1,0;К_{v о} = 1,0;

V = 190· 0,65 · 0,86· 0,82· 1,0· 1,0 = 87 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 75; i =1;

L = 75 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 3. Точить торец 3 (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Шаблон или скоба линейная односторонняя

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 95 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 1,5 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,57; К_sn = 1,0;К_{s ж} = 0,95; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,57 · 1,0 · 0,95 · 1,0 · 1,07 = 0,6 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 174;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v 1} = 1,2;К_{v о} = 1,0;

V = 174 · 0,65 · 0,86· 1,2· 1,0 = 117 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L=

L= мм;

L₁ = 3; i =1;

мин.

Операция 015 Токарная

Содержание операции: Переход 4. Точить поверхность 4 ø 51мм. (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 54 мм, диаметр до обработки

d = 51 мм, диаметр после обработки

l = 56 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 54 – 51 = 3 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,57; К_sn = 1,0;К_{s ж} = 0,83; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,57 · 1,0 · 0,83 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 190;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v ж} = 0,93;К_{v и} = 1,0;К_{v о} = 1,0;

V = 190· 0,65 · 0,86· 0,93· 1,0· 1,0 = 87 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 56; y₁ = 5; i =1;

L = 56 + 5 = 61 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 5. Точить конус 15⁰ (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Угломер универсальный

Режущий и рабочий инструмент – Резец проходной (отогнутый) Т5К10 ГОСТ 21151 – 03 Тип 4 Пластины ГОСТ: режущая 19048 – 06 ; опорная 19075 - 06

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 2,4 мм.

2 Устанавливаем глубину резания t, мм:t = ;t = мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,57; К_sn = 1,0;К_{s ж} = 0,83; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,57 · 1,0 · 0,83 · 1,0 · 1,07 = 0,5 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 190;К_{v и} = 0,65;К_{v ф} = 0,86;К_{v ж} = 0,93;К_{v и} = 1,0;К_{v о} = 1,0;

V = 190· 0,65 · 0,86· 0,93· 1,0· 1,0 = 87 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 15; y₂ = 3; i =4;

L = 15 + 3 = 18 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 6. Точить поверхность 5 ø 36 мм. (начерно)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец подрезной Т5К10

ГОСТ 18874 – 03

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 51 мм, диаметр до обработки

d = 36 мм, диаметр после обработки

l = 34 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = В; П = 6 мм.

2 Устанавливаем глубину резания t, мм:t = П ;t = 6мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 197;К_{v и} = 0,65;К_{v ф} = 0,81;К_{v ж} = 1,0;К_{v и} = 1,0;К_{v о} = 1,0;

V = 197· 0,65 · 0,81· 1,0· 1,0· 1,0 = 104 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L = 34 мм;

L₁ = 3 мм; i =7;

мин.

Операция 015 Токарная

Содержание операции: Переход 7. Точить торец 1 (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Шаблон линейный двусторонний

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 41 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, ммП = 1 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t =1 мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 251;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v 1} = 1,0;К_{v о} = 1,0;

V = 251 · 1,0 · 0,81· 1,0· 1,0 = 203 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

где π – постоянная

об/мин.

6Определяем основное время Т₀ , мин:

,

L=

L= мм;

L₁ = 5; i =1;

мин.

Операция 015 Токарная

Содержание операции: Переход 8. Точить конус 15⁰ (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Угломер универсальный

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 1 мм.

2 Устанавливаем глубину резания t, мм:t = ;t = мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 280;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v ж} = 0,61;К_{v и} = 1,0;К_{v о} = 1,0;

V = 280· 1,0 · 0,81· 0,61· 1,0· 1,0 = 138 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 18,66; i =1;

L = 18,66 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 9. Точить поверхность 4 ø 50мм. (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 51 мм, диаметр до обработки

d = 50 мм, диаметр после обработки

l = 1,84 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 51 – 50 = 1 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,38; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,38 · 1,0 · 0,62 · 1,0 · 1,07 = 0,25 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 280;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v ж} = 0,61;К_{v и} = 1,0;К_{v о} = 1,0;

V = 280· 1,0 · 0,81· 0,61· 1,0· 1,0 = 138 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 1,84; y₂ = 3; i =1;

L = 1,84 + 3 =4,34 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 10. Точить фаску 1,6 х 45⁰ (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Шаблон

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 51,92 мм, диаметр до обработки

d = 48,72 мм, диаметр после обработки

l = 1,6 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 51,92 – 48,72 = 3,2 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,46; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,46 · 1,0 · 0,62 · 1,0 · 1,07 = 0,3 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 230;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v ж} = 0,61;К_{v и} = 1,0;К_{v о} = 1,0;

V = 230· 1,0 · 0,86· 0,61· 1,0· 1,0 = 114 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 1,6; i =1;

L = 1,6 = 1,6 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 11. Точить поверхность 2 ø 51,92 мм. (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 54 мм, диаметр до обработки

d = 51,92 мм, диаметр после обработки

l = 20 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 54 – 51,92 = 2,08 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,46; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,46 · 1,0 · 0,62 · 1,0 · 1,07 = 0,3 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v ж} · К_{v и} · К_{v о} , м/мин.

V_т = 230;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v ж} = 0,61;К_{v и} = 1,0;К_{v о} = 1,0;

V = 230· 1,0 · 0,86· 0,61· 1,0· 1,0 = 114 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 20; i =1;

L = 20 мм.

мин.

Операция 015 Токарная

Содержание операции: Переход 12. Точить торец 3 (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Шаблон или скоба линейная односторонняя

Режущий и рабочий инструмент – Резец проходной упорный Т15К6 ГОСТ 20872 – 03 Тип 1

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 95 мм, диаметр обрабатываемой заготовки

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = 1 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t = 1 мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,32; К_sn = 1,0;К_{s ж} = 0,95; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,32 · 1,0 · 0,95 · 1,0 · 1,07 = 0,3 мм/об.

4 Определяем скорость резанияV.

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v о} , м/мин.

V_т = 202;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v 1} = 1,2;К_{v о} = 1,0;

V = 202 · 1,0 · 0,81· 1,2· 1,0 = 196 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L =

L = мм;

L₁ = 3; i =1;

мин.

Операция 015 Токарная

Содержание операции: Переход 13. Точить поверхность 5 ø 35 мм. (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Резец подрезной Т15К6

ГОСТ 18874 – 03

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 36 мм, диаметр до обработки

d = 35 мм, диаметр после обработки

l = 35 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = В; П = 5 мм.

2 Устанавливаем глубину резания t, мм:t = П ;t = 5мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,24; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,24 · 1,0 · 0,62 · 1,0 · 1,07 = 0,15 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 1} · К_{v и} · К_{v о} , м/мин.

V_т = 220;К_{v и} = 1,0;К_{v ф} = 0,81;К_{v 1} = 1,0;К_{v и} = 1,0;К_{v о} = 1,0;

V = 220· 1,0 · 0,81· 1,0· 1,0· 1,0 = 178 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

,

L = 35 мм;

L₁ = 7,5 + 7,5 = 15 мм; i =1;

мин.

Операция 015 Токарная

Содержание операции: Переход 14. Расточить фаску 1,25 х 45⁰ (начисто)

Исходные данные:

Оборудование – Токарный станок с ЧПУ мод. 16К20ФЗ

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Шаблон

Режущий и рабочий инструмент – Резец расточной Т15К6

ГОСТ 20874 – 03 Тип 5 Пластины ГОСТ: режущая 19048 – 06.

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 34 мм, диаметр после обработки

d = 31,5 мм, диаметр до обработки

l = 1,25 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 34 – 31,5 = 2,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Выбираем подачу S и коэффициенты:

S = S_о · К_sn · К_{s ж} · К_{s и} · К_{s м} ;

S_о = 0,31; К_sn = 1,0;К_{s ж} = 0,62; К_{s и} = 1,0; К_{s м} = 1,07;

S = 0,31 · 1,0 · 0,62 · 1,0 · 1,07 = 0,2 мм/об.

4 Определяем скорость резанияV:

V = V_т · К_{v и} · К_{v ф} · К_{v 2} · К_{v и} · К_{v о} , м/мин.

V_т = 242;К_{v и} = 1,0;К_{v ф} = 0,92;К_{v 2} = 0,6;К_{v и} = 1,0;К_{v о} = 1,0;

V = 242· 1,0 · 0,92· 0,6· 1,0· 1,0 = 133 м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

6Определяем основное время Т₀ , мин:

, где

L = l +y₁ + y₂

l = 1,25; y₁ =2; y₂ = 2; i =1;

L = 1,25 + 2 + 2 = 5,25 мм.

мин.

Расчет норм времени для 015 Токарной

1 Основное время

Т_О = 0,05 + 0,31 + 0,09 +0,24 + 0,28 + 1,1 + 0,02 + 0,09 + 0,02 + 0,01 + 0,10 + 0,12 + 0,21 + 0,02 = 2,66 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,45 мин.

2.2. Время на смену инструмента

t_{смен. инстр.} = 0,6 мин.

t_{смен. инстр.} = 0,8 мин.

t_{смен. инстр.} = 0,6 мин.

t_{смен. инстр.} = 0,8 мин.

t_{смен. инстр.} = 0,6 мин.

2.3. Время с вязанное с переходами

t_пер1. = 0,35 мин.;t_пер8. = 0,36 мин.

t_пер2. = 0,38 мин.;t_пер9. = 0,19 мин.

t_пер3. = 0,38 мин.;t_пер10. = 0,19 мин.

t_пер4. = 0,35 мин.;t_пер11. = 0,08 мин.

t_пер5. = 0,19 мин.;t_пер12. = 0,23 мин.

t_пер6. = 0,27 мин.;t_пер13. = 0,27 мин.

t_пер7. = 0,23 мин.;t_пер14. = 0,29 мин.

2.4. Время контрольных измерений

t_к1. =0,13 мин.t_к4. =0,05 мин.

t_к2. =0,07 мин.t_к5. =0,09 мин.

t_к3. =0,07 мин.t_к6. =0,25 мин.

Находим вспомогательное время

Т_вс = t_уст + (t_{смен. инстр.} + t_{смен. инстр.} + t_{смен. инстр.} + t_{смен. инстр.} + t_{смен. инстр.} )+ (t_пер1 + t_пер2 + t_пер3 + t_пер4 + t_пер5 + t_пер6 + t_пер7 + t_пер8 + t_пер9 + t_пер10 + t_пер11 + t_пер12 + t_пер13 + t_пер14 )+ (t_к1 + t_к2 + t_к3 + t_к4 + t_к5 + t_к6 );

Т_вс = 0,45 + (0,6 + 0,8 + 0,6 + 0,8 + 0,6) + (0,35 + 0,38 + 0,38 + 0,35 + 0,19 + 0,27 + 0,23 + 0,36 + 0,19 + 0,19 + 0,08 + 0,23 + 0,27 + 0,29) + (0,13 + 0,07 + 0,07 + 0,05 + 0,09 + 0,25) = 8,27 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (2,66 + 8,27) = 0,44 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (2,66 + 8,27) = 0,44 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 2,66 + 8,27 + 0,44 + 0,44 = 11,81 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 1,2 + 2,0 = 9,2 мин.

Операция 020 Сверлильная

Содержание операции: Сверлить 4 отверстия ø 9 мм.

Исходные данные:

Оборудование – Вертикально – сверлильный станок модели 2А150

Приспособление – Многошпиндельная головка, оправка, прихваты

Мерительный инструмент – Индуктивная пробка

Режущий и рабочий инструмент – Сверло спиральное с коническим хвостовиком ø 9 мм. L = 160; l = 80; ГОСТ 10903 – 03

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 9 мм, диаметр после обработки

L= 10 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D; П = 9 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Определяем длину рабочего хода головки:

L_р.х. = l + l ₁ + l _доп ;

l = 10 мм ;l ₁ = 20 + 10 = 30 мм;l _доп = 8 мм;

где l - длина резания;

l ₁ – величина подвода, врезания и перебега;

l _доп - дополнительная длина хода, вызванная в ряде случаев особенностями наладки и конфигурации детали;

l _р.х. = 30 + 10 + 8 = 48 мм;

4 Определяем подачу S₀ :

S_о = 0,2 мм/об;

5 Определяем подачу головки за оборот шпинделя станка S_о.ш. :

S_{о . ш .} = S_о · i;

S_{о . ш .} = 0,2;i = 1,25;

гдеi – передаточное отношение, равное количеству оборотов инструментального шпинделя за оборот ведущего вала;

S_о.ш. = 0,2 · 1,25 = 0,25 мм/об.

6Уточнение подач на оборот для каждого инструмента при принятой подаче головки за оборот шпинделя станка:

S_о = , мм/об.

S_о = мм/об.

Корректируем по паспорту станка S_о = 0,2 об/мин.

7 Определяем скорость резанияV:

V = 24м/мин.

8 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

9 Определяем минутную подачу для отдельных инструментов S_м :

S_м. = S_о · n, мм/об;

S_м. = 0,2 · 849 = 170 мм/об;

10 Определяем число оборотов шпинделя (ведущего вала) п_ш :

об/мин.

об/мин.

Корректируем по паспорту станка n_ш = 996 об/мин.

11 Определяем число оборотов инструментов, соответствующих принятому числу оборотов шпинделя станка п:

, об/мин.

об/мин.

12 Подсчитываем действительную скорость резания V_д , м/мин:

, м/мин

м/мин

13 Уточняем минутную подачу для отдельных инструментов S_м :

S_м. = S_о.ш. · n_ш , мм/об;

S_м. = 0,25 · 996 = 212 мм/об;

14Определяем основное время Т₀ , мин:

, мин.

мин.

15 Подсчитываем мощность резания для одного инструмента:

N_рез =1,0 кВт.

Подсчитываем мощность резания для четырех инструментов:

N_рез =1,0 · 4,0 = 4,0 кВт.

Расчет норм времени для 020 Сверлильной

1 Основное время

Т_О = 0,2 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,15 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,10 мин.;

2.3. Время контрольных измерений

t_к. =0,10 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,15 + 0,10 + 0,10 = 0,35 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,2 + 0,35) = 0,022 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,2 + 0,35) = 0,022 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,2 + 0,35 + 0,022 + 0,022 = 0,59 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 3,0 + 0,8 + 0,2 + 0,2 + 0,2 + 0,4 + 0,2 = 11 мин.

Операция 025 Сверлильная

Содержание операции: Сверлить 3 отверстия ø 6 мм.

Исходные данные:

Оборудование – Вертикально – сверлильный станок модели 2А125

Приспособление – Головка делительная горизонтальная и оправка кулачковая ГОСТ 17528 – 05

Мерительный инструмент – Индуктивная пробка

Режущий и рабочий инструмент – Сверло спиральное с коническим хвостовиком ø 6 мм. L = 140; l = 60; ГОСТ 10903 – 03

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 6 мм, диаметр после обработки

L= 1,75 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D; П = 6 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Определяем длину рабочего хода головки:

L_р.х. = l _рез + y + l _доп ;

l = 1,75 мм ;y = 10 + 5 = 15 мм;l _доп = 10 мм;

где y – величина подвода, врезания и перебега;

l _р.х. = 1,75 + 15 + 10 = 26,75 мм;

4 Определяем подачу S₀ :

S_о = 0,12 мм/об;

5 Определяем скорость резанияV:

V = V_т · К₂ · К₃ , м/мин.

где К₂ – коэффициент зависящий от стойкости инструмента;

К₃ – коэффициент зависящий от отношения длины резания к диаметру;

V_т = 21;К₂ = 0,65;К₃ = 1,0;

V = 21· 0,65· 1,0 = 14 м/мин.

6 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

Корректируем по паспорту станка n= 950 об/мин.

7 Подсчитываем действительную скорость резания V_д , м/мин:

, м/мин

м/мин

8Определяем основное время Т₀ , мин:

, мин.

мин.

9Подсчитываем мощность резания для одного инструмента:

N_рез = N_таб. · К_n · , кВт.

где К_n - коэффициент зависящий от обрабатываемого материала;

N_рез = 0,25· 0,9· = 0,2 кВт.

Расчет норм времени для 025 Сверлильной

1 Основное время

Т_О = 0,7 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,21 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,10 мин.;

2.3. Время контрольных измерений

t_к. =0,10 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,21 + 0,10 + 0,10 = 0,41 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,7 + 0,41) = 0,044 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,7 + 0,41) = 0,044 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,7 + 0,41 + 0,044 + 0,044 = 1,19 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 3,5 + 0,8 + 0,2 + 0,2 + 0,2 + 0,4 + 0,2 = 11,5 мин.

Операция 030 Фрезерная

Содержание операции: Прорезать 3 – паза 3 мм., оставляя перемычку согласно эскизу.

Исходные данные:

Оборудование – Вертикально – фрезерный станок 6H12П

Приспособление – Головка делительная горизонтальная с задней бабкой, вращающийся центр и фиксатор с эксцентриковым управлением

Мерительный инструмент – Калибр плоский

Режущий и рабочий инструмент – Фреза дисковая трехсторонняя D = 63 мм.;d = 22 мм.;В = 3 мм.;z = 3 мм.ГОСТ 2679 – 93

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

L = 55 мм , длина обрабатываемого паза

В = 3 мм, ширина обрабатываемого паза

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = 3 мм.

2 Устанавливаем глубину резания t, мм: t = П ;t = 3 мм;

3 Выбираем подачу на оборот S_о :

S_о = S_z · Z_и ;

S_z = 0,12; Z_и = 36;

гдеS_z –подача на зуб фрезы, мм/зуб.

Z_и – число зубьев фрезы.

S_o = 0,12 · 36 = 4,3 мм/об.

4 Определяем скорость резанияV.

V = 41, м/мин.

5 Подсчитываем число оборотов шпинделя п:

об/мин.

где π – постоянная;

D_ф – диаметр фрезы;

об/мин.

Корректируем по паспорту станка n= 235 об/мин.

6 Подсчитываем действительную скорость резания V_д , м/мин:

, м/мин

м/мин

7 Определяем минутную подачу по принятому числу оборотов шпинделя S_м :

S_м. = S_о. · n, мм/об;

S_м. = 4,3 · 235 = 1010 мм/об;

Корректируем по паспорту станка S_м. = 950 об/мин.

8 Подсчитываем подачу на зуб S_z :

S_z = , мм/зуб;

S_z = , мм/зуб;

9Определяем основное время Т₀ , мин:

,

гдеL – длина пути пройденного обрабатываемой детали одновременно вращающейся фрезы, мм

i - число проходов;

мин.

Т_О = 0,1 · 3 = 0,3 мин. – для 3-х пазов.

Расчет норм времени для 030 Фрезерной

1 Основное время

Т_О = 0,3 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,19 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,18 мин.;

2.3. Время контрольных измерений

t_к. =0,22 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,19 + 0,18 + 0,22 = 0,59 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,3 + 0,59) = 0,036 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,3 + 0,59) = 0,036 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,3 + 0,59 + 0,036 + 0,036 = 0,96 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 6,0 + 3,0 + 0,2 + 0,2 + 0,3 = 15,7 мин.

Операция 035 Резьбофрезерная

Содержание операции: Нарезать резьбу М52 х 1,5

Исходные данные:

Оборудование – Резьбофрезерный станок модели 5Б63

Приспособление – Оправка кулачковая шпиндельная ГОСТ 17528 – 05

Мерительный инструмент – Калибр кольцо резьбовое проходное

Режущий и рабочий инструмент – Резьбовая гребенчатая насадная фреза

ø 40 мм., L = 31,5 мм. ГОСТ 1336 – 97, обозначение 2672 – 0573

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D= 51,92 мм, наружный диаметр резьбы

d = 50,376 мм, внутренний диаметр резьбы

l = 17 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = h;П = 1,544 мм.

h = ; h = мм.

2 Устанавливаем глубину резания t, мм: t = П;t = 0,772 мм;

3 Выбираем подачу на зуб фрезы S_z :

S_z = 0,05 мм/об;

4 Определяем скорость резанияV.

V = 36,5, м/мин.

5 Определяем число оборотов шпинделя п:

n = 210 об/мин.

6 Подсчитываем число оборотов детали п_дет :

об/мин.

где π – постоянная;

D_д – диаметр детали;

об/мин.

7Определяем основное время Т₀ , мин:

, мин.

мин.

Расчет норм времени для 035 Резьбофрезерной

1 Основное время

Т_О = 0,9 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,45 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,22 мин.;

2.3. Время контрольных измерений

t_к. =0,38 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,45 + 0,22 + 0,38 = 1,05 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,9 + 1,05) = 0,078 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,9 + 1,05) = 0,078 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,9 + 1,05 + 0,078 + 0,078 = 2,11 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 2,5 + 3,0 + 0,2 + 0,2 + 0,3 = 12,2 мин.

Операция 045 Вн. шлифовальная

Содержание операции: Шлифовать ø 32 Н8.

Исходные данные:

Оборудование – Вн. шлифовальный станок модели 3А227

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83

Мерительный инструмент – Индуктивная пробка

Режущий и рабочий инструмент – Шлифовальный круг из белого электрокорунда ПП28х40х8 24А 10–П С2 7 К5 35 ГОСТ 2424 – 83

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D = 32 мм, диаметр после обработки

d = 31,5 мм, диаметр до обработки

l = 50 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 32– 31,5 = 0,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Определяем скорость шлифовального кругаV_кр .

V_кр = 25, м/сек.

4 Подсчитываем число оборотов шлифовального круга n_кр :

об/мин.

где π – постоянная

об/мин.

Корректируем по паспорту станка n_кр = 18 000 об/мин.

5 Уточняем скорость шлифовального кругапо принятым оборотам V_кр .

, м/сек.

м/сек.

6 Определяем скорость вращения деталиV_д .

V_д = 15, м/мин.

7 Подсчитываем число оборотов шпинделя п:

об/мин.

об/мин.

Корректируем по паспорту станка n= 250 об/мин.

8 Уточняем скорость детали по принятым оборотам V, м/мин:

, м/мин

м/мин.

9 Определяем продольную подачу круга S₀ :

S_о = S_д · В_кр ;

S_д = 0,3; В_кр = 40;

гдеS_д –подача в долях ширины круга, мм.

В_кр – ширина круга.

S_о = 0,3 · 40 = 12 мм/об;

10 Определяем скорость продольного хода стола станка V_ст .

, м/мин.

м/мин.

11 Определяем основное время Т₀ , мин:

,

где h – припуск на обработку, мм;

К – коэффициент точности;

мин.

Расчет норм времени для 045 Вн. шлифовальной

1 Основное время

Т_О = 0,12 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,24 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,70 мин.;

2.3. Время контрольных измерений

t_к. =0,13 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,24 + 0,70 + 0,13 = 1,07 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,12 + 1,07) = 0,048 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,12 + 1,07) = 0,048 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,12 + 1,07 + 0,048 + 0,048 = 1,29 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 3,0 + 1,5 + 0,15 + 0,15 + 0,15 + 0,2 + 0,2 + 0,3 = 11,65 мин.

Операция 050 Кр. шлифовальная

Содержание операции: Шлифовать ø 45 h9 с подшлифовкой торца.

Исходные данные:

Оборудование – Кр. шлифовальный станок 3Б151

Приспособление – Оправка ГОСТ 18438 – 05, поводковая планшайба, хомутик, центра

Мерительный инструмент – Индуктивная скоба

Режущий и рабочий инструмент – Шлифовальный круг из белого электрокорунда ПП250х40х76 24А 10–П С2 7 К5 35 ГОСТ 2424 – 83

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

D= 45,5 мм, диаметр до обработки

d = 45 мм, диаметр после обработки

l = 30 мм , длина обрабатываемой поверхности

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торцаопределяемвеличину межоперационного припуска П, мм

П = D – d; П = 45,5– 45 = 0,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Определяем скорость шлифовального кругаV_кр .

V_кр = 25, м/сек.

4 Подсчитываем число оборотов шлифовального круга n_кр :

об/мин.

где π – постоянная

об/мин.

Корректируем по паспорту станка n_кр = 2 200 об/мин.

5 Уточняем скорость шлифовального кругапо принятым оборотам V_кр .

, м/сек.

м/сек.

6 Определяем скорость вращения деталиV_д .

V_д = 20м/мин.

7 Подсчитываем число оборотов шпинделя п:

, об/мин.

об/мин.

Корректируем по паспорту станка n= 150 об/мин.

8 Уточняем скорость детали по принятым оборотам V, м/мин:

, м/мин

м/мин.

9 Определяем продольную подачу круга S₀ :

S_о = S_д · В_кр ;

S_д = 0,3; В_кр = 40;

гдеS_д –подача в долях ширины круга, мм.

В_кр – ширина круга.

S_о = 0,3 · 40 = 12 мм/об;

10 Определяем скорость продольного хода стола станка V_ст .

, м/мин.

м/мин.

11 Определяем основное время Т₀ , мин:

, мин.

мин.

Расчет норм времени для 050 Кр. шлифовальной

1 Основное время

Т_О = 0,03 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,45 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,65 мин.;

2.3. Время контрольных измерений

t_к. =0,19 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,45 + 0,65 + 0,19 = 1,29 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,03 + 1,29) = 0,053 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,03 + 1,29) = 0,053 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,03 + 1,29 + 0,053 + 0,053 = 1,43 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 1,2 + 0,3 + 0,3 + 0,3 + 0,5 + 0,5 + 0,5 = 9,6 мин.

Операция 055 Заточная

Содержание операции: Прорезать 3 перемычки.

Исходные данные:

Оборудование – Универсально – заточной станок модели 3Д642Е

Приспособление – Патрон 3-х кулачковый пневматический ГОСТ 2578 – 83 и поворотный стол

Мерительный инструмент – Калибр плоский

Режущий и рабочий инструмент – Шлифовальный круг из белого электрокорунда ПП80х3х32 24А 10–П С2 7 К5 35ГОСТ 2424 – 83

Обработка - Эмульсия на основе НГЛ-205А(Б) ТУЗ8.101547-2004

Расчёт припусков и режимов резания

1 Определяем припуск на обработку:

По чертежу детали для заданного торца определяем величину межоперационного припуска П, мм

П = D – d; П = 40– 31,5 = 8,5 мм.

2 Устанавливаем глубину резания t, мм:t = ;t =мм;

3 Определяем скорость шлифовального кругаV_кр .

V_кр = 20, м/сек.

4 Подсчитываем число оборотов шлифовального круга n_кр :

об/мин.

где π – постоянная

об/мин.

Корректируем по паспорту станка n_кр = 5 000 об/мин.

5 Уточняем скорость шлифовального кругапо принятым оборотам V_кр .

, м/сек.

м/сек.

6 Определяем подачу круга S₀ :

S_о = 0,5 мм/об;

7 Определяем основное время Т₀ , мин:

, где

мин.

Расчет норм времени для 055 Заточной

1 Основное время

Т_О = 0,036 мин.

2 Вспомогательное время:

2.1. Время на установку и снятие детали

t_уст. =0,45 мин.

2.2. Время с вязанное с переходами

t_пер. = 0,50 мин.;

2.3. Время контрольных измерений

t_к. =0,22 мин.

Находим вспомогательное время

Т_вс = t_уст + t_пер + t_к ;

Т_вс = 0,45 + 0,50 + 0,22 = 1,17 мин.

3. Находим время на обслуживание

Т_обс = (Т_о + Т_вс ) = (0,036 + 1,17) = 0,048 мин.

4. Находим время на физические нужды

Т_ф = (Т_о + Т_вс ) = (0,036 + 1,17) = 0,048 мин.

5. Считаем штучное время

Т_шт = Т_о + Т_вс + Т_обс + Т_ф = 0,036 + 1,17 + 0,048 + 0,048 = 1,3 мин.

6. Находим подготовительно – заключительное время

Т_п.з. = 4,0 + 2,0 + 1,2 + 0,3 + 0,3 + 0,3 + 0,5 + 0,5 + 0,5 = 9,6 мин.

Расчет норм времени для полного изготовления детали.

1. Основное время

Т_О = 1,8 + 2,66 + 0,2 + 0,7 + 0,3 + 0,9 + 0,12 + 0,03 + 0,036 = 6,75 мин.

2. Вспомогательное время:

Т_вс = 7,85 + 8,27 + 0,35 + 0,41 + 0,59 + 1,05 + 1,07 + 1,29 + 1,17 = 22,05 мин.

3. Считаем штучное время

Т_шт = 10,43 + 11,81 + 0,594 + 1,198 + 0,96 + 2,106 + 1,29 + 1,43 + 1,3 = 31,12 мин.

4. Находим подготовительно – заключительное время

Т_п.з. = 12 + 9,2 + 11 + 11,5 + 15,7 + 12,2 + 11,65 + 9,6 + 9,6 = 102,45 мин.

Т_общ = Т_О + Т_вс + Т_шт + Т_п.з = 6,75 + 22,05 + 31,12 + 102,45 =162,37 мин

9 Технические характеристики оборудований

9.1 Токарный станок с ЧПУ модели 16К20Ф3

9.2 Вертикально – сверлильный станок модели 2А150.

9.3 Вертикально – сверлильный станок модели 2А125.

9.4 Вертикально – фрезерный станок модели 6Н12П.

9.5 Резьбофрезерный станок модели 5Б63

9.6 Внутришлифовальный станок модели ЗА227.

9.7 Круглошлифовальный станок модели 3Б151

9.8 Универсально – заточной станок модели 3Д642Е

9.9 Промышленный робот модели М20.Ц48.01

10 Виды и задачи автоматизации оперативного контроля индуктивной пробки

В качестве измерительной оснастки для контроля внутренних и наружных диаметров применяем контактные индуктивные и пневматические пробки и скобы.

На жестком основании 10 на плоскопружинных шарнирах 8 установлены два измерительных рычага 7 и 18 с державками 3 и 2 1 и резьбовыми наконечниками 1 и 22. На одном из рычагов 7 закреплен якорь 6 , а на втором – магнитопровод 19 дифференциальногоиндуктивногопреобразователя.Контактное усилие создается пружиной 20, расположенной между рычагами 7 и 18. Измерительный механизм закрыт кожухом 5 , герметизированными резиновыми кольцами 9 и чехлом 4. Державки 3 и 21 с измерительными наконечниками 1 и 22 закрыты защитным сменным стаканом 2 , на торце которого вблизи измерительных наконечников расположены по окружности четыре твердосплавных опоры, центрирующие пробку в контролируемом отверстии. Измерительные наконечники 1 и 22 оснащены искусственными алмазами. Наконечники 1 и 22 фиксируются в державках 3 и 21 в большинстве случаев самоконтрящим механизмом. На торце стакана 2 имеются сопла, которым подводится сжатый воздух для очистки контролируемой поверхности.

Пробка снабжена механизмом блокировки в случае ее заклинивания и механизмом центрирования. Механизм блокировки состоит из направляющей 11 , к которой крепится пробка, и корпуса 16. Между корпусом 16 и направляющей 11 установлена сильная пружина 17. При заклинивании пробки в необработанном или перекошенном отверстии направляющая 11 перемещается относительно корпуса 16 , сжимая пружину 17 , и замыкает переключатель 12. Выдается команда на аварийный отвод пробки. Блокировочный механизм можно выполнять не на пробке, а на подводящем устройстве. Однако в этом случае усилие, действующее на пробку при заклинивании, больше и может привести к ее повреждению.

В корпусе 16 на сферическом шарикоподшипнике 13 установлен фланец 14 с четырьмя ограничительными винтами 15. Этот механизм дает возможность пробке самоустанавливаться по измеряемому отверстию, поворачиваясь относительно жестко закрепленного на подводящем устройстве фланца 14.

Существует много конструктивных разновидностей пробок, зависящих от размера контролируемого отверстия, конфигурации детали и др. Так, в некоторых случаях одной пробкой одновременно контролируют несколько сечений одного или нескольких отверстий. В этом случае в одном корпусе располагают несколько пар измерительных рычагов и столько же индуктивных преобразователей. В пробках применяют дифференциальные и недифференциальные индуктивные преобразователи.

В подналадчиках измерительная оснастка устанавливается на подводящем устройстве либо в строго определенном положении, либо на "плавающих" центрирующих устройствах.

В первом случае измеряемая поверхность и измерительная оснастка должны быть очень точно ориентированы относительно друг друга. Так, измерительная пробка должна входить в измеряемое отверстие с зазором без заклинивания и заедания.

Во втором случае измерительная оснастка имеет некоторую подвижность относительно измеряемой поверхности и автоматически устанавливается (центрируется по этой поверхности).

11 Разработка мероприятий по охране труда

11.1 Требования безопасности при работе на токарных станках

Зона обработки должна ограждаться как со стороны, так и с противоположной ему стороны, для защиты персонала, работающего на расположенном рядом оборудовании.

Для исключения травмирования патроном или планшайбой при их установке на шпиндель станка следует подкладывать под них прокладки с выемкой под форму патрона или планшайбы.

При закреплении детали в кулачковом патроне или использование планшайб, следует захватывать деталь кулачками, на возможно большую величину. В кулачковом патроне без подпора центром задней бабки закрепляют только короткие, длиной не более 2-х диаметров, уравновешенные детали. В других случаях для подпора используют заднюю.

При скоростном резании на токарных станках работать с не вращающимся центром запрещено.

Для обработки деталей закрепленных в центрах применяют безопасные поводковые патроны.

Для предупреждения захвата специальной одежды токаря ходовыми винтами и валиками, применяют ограждения. Во время работы необходимо соблюдать правила ношения специальной одежды (отсутствие свисающих концов и т.д.).

11.2 Требования безопасности при эксплуатации станков с ЧПУ

До начала работы оператору необходимо проверить наличие и исправность ограждений движущихся элементов станка, а также токоведущих частей электрической аппаратуры и элементов управления, ограждений для защиты от стружки и охлаждающих жидкостей, не повреждены ли открытые участки электропроводки, не оборван ли проводник электрического заземления станка, исправно ли действует пусковые, остановочные, реверсивные устройства, устройства переключения скоростей и фиксаторы органов управления, чтобы не произошло самовыключение, и безотказно проводилась остановка станка; исправность режущего и вспомогательного инструмента и надежность его фиксации его в инструментальном магазине. Работа без защитных ограждений и предохранительных устройств и приспособлений не допускается.

При установке станочного инструмента необходимо проверить его исправность (отсутствие надломов, трещин, правильность заточки т.п.), а для исключения случаев вырыва инструмента из зажимных приспособлений, необходимо надежно укрепить его. Категорически запрещается использовать не предусмотренные технологией подкладки под инструмент.

Перед выключением станка необходимо убедится, что пуск его не угрожает опасностью. Запрещается включать шпиндель и перемещать подвижные узлы станка, если в рабочей зоне механизмов находится обслуживающий персонал.

11.3 Требования безопасности при работе на сверлильных станках

Прежде, чем приступить к работе на станке следует привести в порядок рабочую одежду. Застегнуть и подвязать рукава, надеть головной убор, женщины должны убрать волосы под косынку, подвязанную без свисающих концов. Запрещается работать в рукавицах и перчатках, а так же с забинтованными пальцами без резиновых напальчников.

При обработке хрупких материалов дающих отлетающую стружку, а так же при обработке необходимо применять специальные очки или индивидуальные щитки для защиты лица. Перед началом работы необходимо проверить исправность станка, кроме того, следует убедиться, что обрабатываемая деталь, тески и приспособления прочно и надежно закреплены на столе. При сверлении отверстий в вязких металлах применяют спиральные свёрла со стружкодробящимися канавками. Установку деталей на станок и снятие их со станка производят при отведенном в исходное положение шпинделе с режущим инструментом, за исключением случая, когда станок оснащен специальным многоместным приспособлением, обеспечивающих загрузку деталей вне рабочей зоны.

При установке режущего инструмента следят за надёжностью и прочностью их крепления и правильности центровки. Установку инструментов проводят при полном останове станка, нельзя пользоваться инструментом с изношенными конусными хвостовиками при установке в шпиндель сверла или развёртки с конусным хвостовиком следует остерегаться пореза рук о режущую кромку инструмента. Режущий инструмент подводят к обрабатываемой детали постепенно без удара. В случае заедания инструмента, поломки хвостовика сверла, метчика и т.п. станок необходимо выключить. Перед остановом станка инструмент отводят от обрабатываемой детали. После выключения станка нельзя останавливать шпиндель патрон нажимом руки и прикасаться рукой к сверлу.

11.4 Требования безопасности при работе на фрезерных станках

Перед установкой на станке обрабатываемые детали и приспособления, особенно их соприкасающиеся базовые поверхности, должны быть очищенные от стружки и масла.

Деталь закрепляют в местах находящихся, как можно ближе к обрабатываемой поверхности. При креплении деталей за необработанные поверхности следует применять тиски и приспособления с насечкой на прижимных губках.

Пользоваться можно только исправной фрезой. Перед её установкой следует проверить надёжность и прочность крепления зубьев или пластин из твёрдого сплава, которые не должны иметь выкрошившихся мест, трещин и прижогов.

Фрезы должны быть ограждены, в противном случае разрешается работать только в защитных окнах.

При скоростном фрезеровании, кроме ограждений применяют приспособления для улавливания для и отвода стружки (специальные стружкоотводчики и т.д.)

В процессе фрезерования нельзя допускать скопление стружки на фрезе и оправке. Удаляют стружку в близи врезающейся фрезы только кисточкой, с ручкой длиной не менее 250мм.

Врезать фрезу в деталь следует постепенно, при этом механическую подачу нужно включить до соприкосновения детали с фрезой. При ручной подаче нельзя допускать резких увеличений скорости и глубины резания.

11.5 Требования безопасности при работе на шлифовальных станках

Перед началом работы на станке следует проконтролировать центричность круга и шпинделя (отсутствие биения). Проверить, легко ли перемещается задняя бабка и пиноль, нет ли на абразивном круге трещин и выбоин. Неисправный абразивный инструмент должен быть заменён. Проверяют также наличие прокладки между зажимными фланцами и кругом, степень крепления гаек зажимающих фланцев.

При работе с магнитной плитой или патронами следует включить сначала умформер, а затем станок. Запрещаются детали, удерживаемые остаточным магнетизмом, снимать ударами или рывками. При работе на станке с магнитными столами, плитами, патронами необходимо соблюдать требования:

- не допускать повышения температуры магнитных узлов, так как это может вызвать сгорание изоляции, выброс деталей или взрыв внутри плиты;

- не устанавливать на станке для шлифования погнутые детали.

Для снятия деталей, удерживаемых достаточным магнетизмом электромагнита, переключить ток в обратном направлении или пользоваться демагнетизатором.

При работе станка шлифовальный круг на деталь или деталь на круг нужно подавать плавно, без рывков или резкого нажима.

Если кругом, предназначенным для мокрого шлифования, работают всухую, то при переходе к работе с охлаждением следует подождать, пока круг охладится, и только после этого начать работу с охлаждающей жидкостью. По окончании работы с охлаждающей жидкостью надо выключить подачу жидкости и включить станок на холостой ход на 2-3 минуты для просушки круга с минеральной связкой.

Для удаления абразивной пыли необходимо пользоваться специальной щёткой или совком, при этом надо надевать защитные очки.

У каждого шлифовального станка или группы станков, на которых работы выполняют кругами разного диаметра, на видном месте должна быть вывешена таблица с указанием допустимой рабочей окружной скорости используемых кругов и частоты вращения шпинделя станка в минуту. На станке, работающего на скоростных режимах, защитный кожух должен иметь окраску отличную от окраски станка.

11.6 Требования безопасности при работе абразивным инструментом

При работе абразивными инструментами безопасность должна обеспечиваться с учетом вероятности воздействия следующих опасных и вредных факторов: разрывов шлифовального круга, повышенной запыленности воздуха рабочий зоны, образование в ней аэрозолей при обработке с использованием смазочно-охлаждающей жидкости (СОЖ), повышенного уровня шума и вибрации при работе с ручными шлифовальными машинами.

Перед установкой на станок абразивный инструмент должен быть осмотрен. Не допускается эксплуатация инструмента с трещинами на поверхности, а также не имеющего отметки об испытании на механическую прочность или с просроченным сроком хранения. Инструмент в этом случае может допускаться к эксплуатации после проверки на механическую прочность.

Шлифовальные круги диаметром 250 мм и более, а также круги диаметром 125 мм и более, предназначенные для работы с рабочей скоростью свыше 50м/с, в сборке с планшайбой перед установкой на станок должны быть сбалансированы. При обнаружении дисбаланса круга после первой проверки или в процессе работы должна быть произведена повторная балансировка.

На шлифовальных кругах, кроме кругов диаметром менее 250 мм и эльборовых, должны быть нанесены цветовые полосы: желтая - на кругах с рабочей скоростью 60м/с, красная - 80м/с, зеленая - 100м/с, зеленая и синяя - 125м/с.

К испытаниям и работе с абразивным инструментом допускаются лица не моложе 18 лет, прошедшие медицинский осмотр, обучение, аттестацию - квалификационную комиссию по охране труда.

12 Конструирование заготовки

В серийном производстве заготовки изготовляют на штамповочных молотах и прессах преимущественно в закрытых штампах. В мелкосерийном производстве этот способ применяют редко из-за высокой себестоимости штампов.

Горячую штамповку осуществляют в открытых и закрытых штампах. В первом случае образуется облой, т. е. отход лишнего металла в результате истечения; облой компенсирует неточность в весе исходной заготовки. Во втором случае облой отсутствует, следовательно, расход металла на заготовку меньше.

Штамповка может осуществляться в одно- и многоручьевых штампах; мелкие заготовки штампуют в многоштучных штампах.

Этот способ производителен и экономичен.

Фасонные, а также пустотелые заготовки цилиндрической формы штампуют на гидравлических прессах. Пустотелые заготовки изготовляют путем прошивки отверстия с последующей протяжкой через кольцо или высадкой, а болты, заклепки и подобные детали — на фрикционных винтовых прессах в специальных сборных штампах с разъемными матрицами.

Штамповки позволяет значительно уменьшить штамповочные уклоны и припуски, что снижает расход металла.

Вывод:

Получение данной детали типа «Цанга» из штампованной заготовки является самым оптимальным и экономичным вариантом. Преимуществом штамповки является большая экономия металла, обусловленная высоким классом чистоты обработанных поверхностей, благодаря чему механическая обработка сводится к минимуму.

13 Расчет калькуляции данной детали

13.1 Бизнес-план

Бизнес - план – это общепринятая в мировой хозяйственной практике форма представления деловых предложений и проектов, содержащая развернутую информацию о производственной, сбытовой, финансовой деятельности фирмы и оценку перспектив, условий и форм сотрудничества на основе баланса собственного экономического интереса фирмы и интересов партнеров, инвесторов, потребителей и конкурентов, перспектив, форм и условий сотрудничества. В условиях рынка нереально добиться стабильного успеха в бизнесе, если не планировать эффективное его развитие, не аккумулировать постоянно информацию о собственных перспективах и возможностях, о состоянии целевых рынков, положении на них конкурентов и т.д.

Бизнес - план –это краткое, точное, доступное описание предлагаемого бизнеса. Целью проекта является создание предприятия, которое будет производить комплектующие изделия применяемые в машиностроении. Производимая продукция являлась качественной и конкурентоспособной на рынке товарно - производственного назначения. По мере развития производства разрабатывать и выпускать другую продукцию на этом же оборудовании, что позволит укрепить положение фирмы на рынке производителей и расширить производство.

Качество продукции – это совокупность свойств продукции обуславливающих её пригодность удовлетворять определённые потребности в соответствии с назначением.

Стандарт – это документ устанавливающий требования к группам однородной продукции, правила её разработки, производства применения.

Для создаваемого предприятия выбрана организационно – правовая форма – Общество с ограниченной ответственностью, это одна из наиболее популярных форм хозяйственных обществ. Участники такого общества не отвечают по его обязательствам и несут риск убытков, связанных с деятельностью общества, в пределах стоимости внесенных ими вкладов. Если же участник внес вклад в уставный капитал общества не полностью, то он несет ответственность в пределах стоимости неоплаченной части его вклада. Общество же не отвечает по обязательствам своих участников. ООО может быть учреждено одним лицом, которое становится его единственным участником или может впоследствии стать обществом с одним участником, но не может иметь в качестве единственного участника другое хозяйственное общество, состоящее из одного лица. Число участников общества не должно быть более пятидесяти. Участники общества с ограниченной ответственностью вправе:

1)участвовать в управлении делами общества в порядке, установленном законом и учредительными документами общества;

2)получать информацию о деятельности общества и знакомиться с его бухгалтерскими книгами и иной документацией в установленном его учредительными документами порядке;

3)принимать участие в распределении прибыли;

4)продать или иным образом уступить свою долю в уставном капитале общества либо ее часть одному или нескольким участникам данного общества в порядке, предусмотренном Федеральным законом и уставом общества;

5)в любое время выйти из общества независимо от согласия других его участников;

6)получить в случае ликвидации общества часть имущества, оставшегося после расчетов с кредиторами, или его стоимость.

Для производства детали «Цанга» необходимо купить оборудование, в связи, с чем первоначальные инвестиции составят 18 150 000 рублей. Финансирование будет производиться за счет нераспределенной прибыли прошлых периодов. При этом предполагаемый объем продаж составит 15000 штук в год, что частично удовлетворит рынок, ожидаемая чистая прибыль составит 438 512 тысяч рублей.

13.2 Исходные данные

1. Наименование деталиЦанга

2. МатериалСталь 65Г ГОСТ 1050 – 04

3. Масса готовой детали1,77 кг.

4. Вид заготовкиШтамповка

5. Масса заготовки 2,309 кг.

6. Годовая программа выпуска 15000

7. Режим работы 2 смены

8. Продолжительность смены8 часов

9. Коэффициент загрузки участка 0,4

10.Технологический процесс изготовления деталиТаблица 1.

Таблица 1

13.3 Производственные расчёты

13.3.1 Расчет требуемого количества оборудования

Необходимое количество оборудования на каждой операции определяем по формуле:

,

где O_p - расчетное количество оборудования;

O_np - принятое количество оборудования;

N_пл - годовая программа выпуска изделия в планируемом году;

t_шт - норма времени (мин);

К_тп - коэффициент технологических потерь К_т.п. = 1,02 /1,03;

К_вн - коэффициент выполнения норм К_в.н. = 1,06 / 1,1;

η - коэффициент загрузки участка:

Коэффициент загрузки участка – это есть загруженные рабочие места:

1 Если они загружены в полном объёме, то коэффициент загрузки равен 1

2 Если не догруженные рабочие места, то коэффициент загрузки равен числу стоящему после запятой в расчётном числе рабочих мест на составляющей операции

Если коэффициент загрузки равен 1, то участок работает без перерывов. Если меньше единицы, то оставшийся процент идёт на ППР (плановый предупредительный ремонт), физиологические нужды.

;

F_п - полезный фонд времени работы оборудования за год:

F_п = (Д_к - Д_в ) ∙ Т_см ,

где Д_к - количество календарных дней в году;

Д_в - количество выходных дней;

Т_см - продолжительность смены: Т_см = 8 часов;

F_п = (365 – 115) ∙ 8 = 250 ∙ 8 = 2000 часов.

O_{np 1} = 4

O_{np 2} = 4

O_{np 3} = 1

O_np4 = 1

O_np5 = 1

O_np6 = 1

O_np7 = 1

O_np8 = 1

O_{np 9} = 1

Коэффициент загрузки оборудования находим по формуле:

К_з =

Все расчеты сводим в таблицу 2.

Таблица 2

Требуемое оборудование.

На основании расчётов строим график загрузки оборудования. И находим средний коэффициент загрузки.

К_{з ср} =

13.3.2 Расчет общей численности работающих на участке

Общая численность работающих участка складываются из численности основных, вспомогательных рабочих, а также руководителей, специалистов и служащих.

13.3.2.1 Расчет численности основных рабочих на каждой операции

определяются по формуле:

Р_сп = ∙h∙K_сп ,

где O_npi - принятое количество оборудования на данной операции;

C_ф - количество станков, которые может обслуживать рабочий;

h- сменность работы оборудования;

К_сп - коэффициент, учитывающий потери рабочего времени по уважительным причинам (отпуска, болезни, выполнения, гособязанностей): К_сп =1,1;

Р_сп - списочное количество рабочих;

С_ф = ,

где t_м - машинное время обработки;

Машинное время – это время затрачиваемое на обработку детали без непосредственного участия рабочего

Машинное время – это время, в течение которого производится снятие стружки т. е. происходит изменение формы, размеров и внешнего вида детали.

В машинное время входит время, затрачиваемое на врезание и перебег (подход и выход) режущего инструмента, на обратные ходы (у строгальных и долбёжных), на проход инструмента при пробных стружках, поэтому при учёте машинного времени рассчитанная длина обработки применяется с учётом всех этих припусков.

t_шт - штучное время;

Штучное время – это сумма машинного времени, затрачиваемого на обработку детали, вспомогательного времени, необходимого для установки и снятия детали, для подхода и отхода инструмента, времени на обслуживание оборудования, время затрачиваемое на физические нужды рабочего

(t_шт = t_м + t_вс + t_обс + t_ф )

t_{py ч} - ручное время обработки;

t_{py ч} = t_шт – t_м

t_{РУЧ 1} = 10,43 – 1,8 = 8,63 мин.

t_{РУЧ 2} = 11,81 – 2,66 = 9,15 мин.

t_{РУЧ 3} = 0,59 – 0,20 = 0,39 мин.

t_{РУЧ 4} = 1,19 – 0,70 = 0,49 мин.

t_{РУЧ 5} = 0,96 – 0,30 = 0,66 мин.

t_{РУЧ 6} = 2,11 – 0,90 = 1,21 мин.

t_{РУЧ 7} = 1,29 – 0,12 = 1,17 мин.

t_{РУЧ 8} = 1,43 – 0,03 = 1,40 мин.

t_{РУЧ 9} = 1,3 – 0,036 = 1,264 мин.

Подсчитываем количество станков, которые может обслуживать рабочий.

Расчёт численности основных рабочих на каждой операции

Р_сп1 = ∙ 2 ∙ 1,1 = 7,3

Р_сп2 = ∙ 2 ∙ 1,1 = 7,1

Р_сп3 = ∙ 2 ∙ 1,1 = 1,5

Р_сп4 = ∙ 2 ∙ 1,1 = 0,9

Р_сп5 = ∙ 2 ∙ 1,1 = 1,6

Р_сп6 = ∙ 2 ∙ 1,1 = 1,3

Р_сп7 = ∙ 2 ∙ 1,1 = 2,0

Р_сп8 = ∙ 2 ∙ 1,1 = 2,2

Р_сп9 = ∙ 2 ∙ 1,1 = 2,2

Все расчеты сводим в таблицу 3.

Таблица 3

Численность и разряд основных рабочих

На основании расчётов определяется средний тарифный коэффициент рабочих, таблица 4.

Таблица 4

Тарифный коэффициент рабочих

Расчёт основных рабочих производства. К ним относятся:

- токарь

- фрезеровщик

- сверловщик

- шлифовщик и т.д.

R_{ср.осн. раб.} = ,

где R_i – количество работников

P_i – разряд рабочих

Р_общ – общее число рабочих

R_{ср. осн. раб} =

К_{ср.осн.раб.} = ,

где К_i – тарифный коэффициент

К_{ср. осн. раб} =

13.3.2.2 Расчет численности вспомогательных рабочих

Численность вспомогательных рабочих определяется несколькими методами:

- по местам обслуживания;

- по нормам обслуживания;

- по нормам относительной численности, т.е. в процентах от числа основных рабочих. В крупносерийном и массовом типе производства число вспомогательных рабочих составляет примерно 40-50 % от численности рабочих:

Р_всп =∙ Р_осн

Р_всп = 0,4 ∙ 31 = 12,4

Р_всп = 13

К вспомогательным рабочим относятся:

- транспортные рабочие, контролеры, кладовщики, ремонтные и дежурные слесари, наладчики и др. работники.

Все расчеты сводим в таблицу 5.

Таблица 5Количество и разряд вспомогательных рабочих

На основании расчётов определяется средний тарифный коэффициент вспомогательных рабочих.

R_{ср.осн. раб.} =

R_ср =

К_{ср.осн.раб.} =

К_ср =

13.3.2.3 Расчет численности руководителей, специалистов и служащих (РСС)

Численность руководителей, специалистов и служащих определяем в процентах от числа основных рабочих и вспомогательных рабочих. Численность РСС в крупносерийном и массовом производстве составляет примерно 10% от численности основных и вспомогательных рабочих.

Ч_рсс = ∙ (Р_осн + Р_всп )

Ч_рсс = 0,1 ∙ (31 + 13) = 4,4

Ч_рсс = 5

Все расчеты сводим в таблицу 6 сводной ведомости работающих.

Таблица 6

Количество работников , работающих на участке

13.4 Экономические расчёты

13.4.1 Расчет фондов заработной платы

Общий фонд заработанной платы складывается из суммы фондов заработной платы каждой категории рабочих.

Заработная плата – это вознаграждение работника за определённый труд.

По формам начисления она подразделяется на:

а) Повременная

б) Сдельная

Размер заработной платы зависит от сложности и условий выполняемой работы, квалификации работника и результатов его труда.

13.4.1.1 Расчет фондов заработанной платы основных рабочих

Фонд заработной платы (ФЗП) состоит из:

1. Тарифного фонда, который определяется по сдельным расценкам или часовым тарифным ставкам.

ФЗП_тар = ,

где - суммарная сдельная расценка на все операции технологического процесса;

N_пл – годовая программа

η – коэффициент потерь 0,4

,

где К_мс - коэффициент многостаночного обслуживания; К_мс = 0,75 – 0,9

Р_ср – количество многостаночного обслуживания

руб.

руб.

руб.

руб.

руб.

руб.

руб.

руб.

руб.

Подсчитываем фонд заработной платы:

2. Часового фонда, который определяется суммой тарифного фонда и доплат

ФЗП_час = ФЗП_тар + Доплата

Для стимулирования труда необходимо заинтересовать каждого рабочего в результатах своего труда, поэтому необходимо стимулировать труд рабочих и запланировать выплату премий из фонда оплаты труда. Фонд оплаты труда состоит из: фонда оплаты труда и доплат.

В состав доплат входят:

а) премии за выполнение задания и его качества

б) за бригадирство

в) за наставничество

г) работу в ночные часы и праздничные дни – сверхурочное время.

ФЗП_час = ФЗП_тар ∙ 1,25

К доплатам относятся:

- премии по сдельно - премиальной и повременно

- премиальной системе, за руководство бригадой не освобожденным бригадирам.

Сумма этих доплат составляет примерно 20 - 25% от ФЗП_тар

ФЗП_час = 1 111 500 ∙ 1,25 = 1 389 375 руб.

3. Годового фонда зарплаты, которой равен сумме часового фонда и дополнительной заработной платы.

ФЗП_год = ФЗП_час + Д_оп ЗП

Д_оп ЗП включает в себя доплату за работу в тяжелых и вредных цехах, за сокращённый день подростков до 18 лет, оплат очередных и дополнительных отпусков, выполнение гос. обязанностей, кроме того плановые разовые пособия призывающихся на службу и подающих под сокращение штата.

ФЗП_год = ФЗП_час ∙ 1,1

К дополнительной заработанной плате относится: оплата очередных и дополнительных отпусков, выполнение гос. обязанностей, выходные пособия и др. Сумма этих доплат составляет примерно 8 -15% от ФЗП_час . Для определения среднегодовой, среднемесячной заработной платы рассчитываем сумму выплат из прибыли.

ФЗП_год = 1 389 375 ∙ 1,1 = 1 528 312 руб.

Определяем выплаты из прибыли. Они составляют 20% от ФЗП_час .

Доплаты = ∙ ФЗП_час

Доплаты = 0,2 ∙ 1 389 375 = 277 875 руб.

- премии по итогом года, удешевления питания в столовой, проезд в городском транспорте, оказание материальной помощи и др. Сумма выплат составляет примерно25 - 30% от ФЗП_час

Выплаты = ∙ ФЗП_год

Выплаты = 0,3 ∙ 1 528 312 = 416 812 руб.

Далее определяем среднегодовую и среднемесячную зарплату:

ЗП_ср.год =

ЗП_ср.год = руб.

ЗП=

ЗП= 5 228 руб.

- За выполнения плана в течение месяца рабочим полагается премия в размере 45% от месячной зарплаты

Премия =

Премия= =2 353 руб.

Заработная плата рабочего за месяц:

ЗП_ср.мес = ЗП + Премия

ЗП_ср.мес = 5 228 + 2 353 = 7 581 руб.

13.4.1.2 Расчет фондов заработанной платы вспомогательных рабочих

Тарифный фонд заработанной платы рабочих - повременщиков (ФЗП_тар ) рассчитывается исходя из тарифной ставки, количества рабочих - повременщиков и полезного времени 1 рабочего.

Вспомогательные рабочие заняты обслуживанием основного производства.

К ним относятся:

- комплектовщики

- ремонтники

- электрики

- контролёры

- наладчики

- кладовщики и т.д.

ФЗП_тар = Т_{ст ср.час} Р_пов ∙F_п ,

где Т_{ст. ср. час.} - среднечасовая тарифная ставка;

Т_{ст.ср.час} = Т_{ст 1разр.} ∙ К_ср ,

где К_ср - средний тарифный коэффициент;

Р_пов - количество вспомогательных рабочих повременщиков;

Т_{ст.ср.час} = 16,4 ∙ 1,36 = 22,3 руб.

- Тарифный фонд заработной платы:

ФЗП_тар = 22,3 ∙ 13 ∙ 2000 = 579 904 руб.

- Часовой фонд заработной платы:

ФЗП_час = ФЗП_тар + Доплата

ФЗП_час =1,25 ∙ ФЗП_тар

ФЗП_час = 579 904 ∙ 1,25 = 724 880 руб.

- Годовой фонд заработной платы:

ФЗП_год =ФЗП_час + Доп ЗП

ФЗП_год = ФЗП_час ∙ 1,1

ФЗП_год = 724 880 ∙ 1,1 = 797 368 руб.

Определяем выплаты из прибыли. Они составляют 20% от ФЗП_час .

Доплаты = ∙ ФЗП_час

Доплаты = 0,2 ∙ 724 880 = 144 976 руб.

Определяем среднегодовую и среднемесячную заработанную плату

Выплаты = ∙ ФЗП_год

Выплаты = 0,3 ∙ 797 368 = 239 210 руб.

ЗП_ср.год .=

ЗП_ср.год = 79 737 руб.

ЗП_ср.мес =

ЗП_ср.мес =6 645руб.

13.4.1.3 Расчет фондов заработной платы руководителей, специалистов и служащих (РСС)

Оплата труда этой категории сотрудников осуществляется по схемам должностных окладов с учётом присвоенной им категории. По данным рассчитываемого предприятия устанавливают величину месячного оклада.

Исходя из штатного расписания (таблица 7), определяем среднегодовую, среднемесячную заработную, плату

Таблица 7Количество работников РСС и их оклады

ФЗП_год = О_общ ∙ 12,

где О_общ - общий оклад рабочих

12 – количество месяцев

ФЗП_год = (7 000 + 7 000 + 10 000 + 10 000 + 8 000)∙ 12 = 504 00 руб.

ЗП_ср.год =

Выплаты = ∙ ФЗП_год

Выплаты = 0,3 ∙ 504 000 = 151 200 руб.

ЗП_ср.год = 131 040 руб.

ЗП_ср.мес =

ЗП_ср.мес = руб.

Все расчеты по работающим на данном участке сводим в таблицу 8.

Таблица 8 Планируемый расчёт рабочих участка.

Расчёт обязательных платежей в бюджет. Включает в себя следующие платежи:

- Взносы в пенсионный фонд перечисляются исходя из возрастной категории работающих и средний процент принимает (14 % от ФЗП)

руб.

- Отчисления в фонд социального страхования (2,9 % от ФЗП)

руб.

- Отчисления в фонд обязательного медицинского страхования (2,1 % от ФЗП)

руб.

- Отчисления за травматизм (1 % от ФЗП)

руб.

13.4.2 Определение потребности в основных материалах

Потребность в основных материалах определяется исходя из нормы расхода материалов на 1 изделие и годовой программы выпуска изделий.

М= ,

где g₃ -норма расходов материала на 1 изделие, (масса заготовки);

М= т.

О_тх = ,

где g_д –возвратные отходы, (масса детали);

О_тх = т.

Потребность в материалах определяется в натуральном, так и в стоимостномвыражении. Стоимость материалов на годовую программу выпуска

составляет:

С_м = М ∙ Ц_з ∙К_тз ,

где К_тз - коэффициент транспортного - заготовительных расходов; К_тз =1,1 К К_тз относят расходы на доставку, загрузку, разгрузку и транспортировку, комиссионные вознаграждения.

Ц_з - Цена 1 тонны материала.

С_м = 86,6 ∙ 25000 ∙ 1,1 = 2 381 500 руб.

Стоимость отходов составляет:

С_отх = О_тх ∙ Ц_о

Ц_о - цена 1 тонны отходов – (10% Ц_з )

Ц_о =

Ц_о = руб.

С_отх = 20,2 ∙ 2500 = 50 500 руб.

13.4.3 Расчет косвенных затрат. Расчет сметы общепроизводственных расходов

В состав общепроизводственных (цеховых) входят накладные расходы, связанные с организацией и обслуживанием производственного процесса и управления им.

Состав и процесс общепроизводственных расходов определяется сметами на содержание и эксплуатацию оборудования, управленческих и хозяйственных

расходов цеха.

К косвенным затратам относятся:

1. Расходы на содержании и эксплуатацию оборудования.

2 Цеховые расходы.

3. Расходы, связанные с управлением предприятием и цехом.

4. Расходы, связанные с управлением предприятием и цехом.

5. Расходы, связанные с реализацией продукции.

Для расчета составляем таблицу 9 стоимости требуемого оборудования. Эти расходы рассчитывают на всю годовую программу и распределяются на себестоимость каждого вида продукции пропорционально зарплате основных рабочих. Косвенные расходы подразделяются на общепроизводственные и внепроизводственные. Затраты на установку оборудования составляют 10 % от первоначальной стоимости оборудования, включая НДС.

В смету общепроизводственных расходов (ОПР) включается:

- Затраты на силовую энергию

З_эн = W_э · Ц_э ,

где Ц_э - цена 1 кВт часа энергии (1,809)

W_э - годовой расход электроэнергии

W_э = ,

где N_{yc т} - установленная мощность электродвигателя на всех станках;

К_з - Средний коэффициент загрузки оборудования;

F_п - полезный фонд времени работы оборудования за год;

К_о - коэффициент одновременной работы оборудования К_о = 0,75;

К_с - коэффициент потерь электросети К_с = 0,95;

К_д - Коэффициент полезного действия электродвигателя К_д = 0,85 - 0,9;

Рассчитываем годовой расход электроэнергии:

W_э = кВт/час

Рассчитываем затраты на силовую энергию:

З_эн = 123 521 · 1,809 = 223 449 руб.

- Затраты на воду для производственных нужд:

З_в = ,

где: Ц_в - цена 1 м³ воды, (11,3руб.);

Н_в - норма расхода воды на 1 рабочего за год, (25 л/смену);

Р_осн - количество основных рабочих;

П_см - продолжительность смены

З_в = 2 189 375 руб.

Амортизация – это возмещение основных фондов путём включения части их стоимости в затраты на выпуск продукции (себестоимость). Она осуществляется с целью накопления денежных средств для последующего полного или частичного производственных основных фондов. Предприятие может одновременно применять несколько способов начисления амортизации:

а) Линейный способ – по рабочим машинная, оборудованиям, зданиям, сооружениям

б) Способ уменьшения остатка – по вычислительным машинам, орг. техники.

В данной работе мы применяем линейный способ.

- Амортизация оборудования:

А_об = ,

где: Н_об - норма отчислений, (8%);

С_об - полная первоначальная стоимость оборудования

А_об = 1 452 000 руб.

- Амортизация зданий.

А_з = ,

где: Н_з - норма отчислений для зданий

С_з - полная первоначальная стоимость здания

С_з = Ц_зд ∙V_зд ,

где: Ц_зд - цена 1м³ , (10 000 руб.)

V_зд - объем здания:

V_зд = S_зд ∙h_зд ,

где: h_зд - высота производственных помещения: h_зд = 10 – 15 м;

S_зд - площадь участка;

S_зд = S_уд ∙,

где: S _уд - удельная площадь на 1 станок, (10м² );

S_зд = 10 ∙ 15 = 150 м²

V_зд = 150 ∙ 15 = 2 250 м³

С_з = 10 000 ∙ 2 250 = 22 500 000 руб.

А_з = 720 000 руб.

- Затраты на текущий ремонт оборудования

Составляют примерно 15-17% от

полной первоначальной стоимости оборудования

З_рем =

З_рем = 2 722 500 руб.

Затраты на вспомогательные материалы (масла, химикаты)

Вспомогательные материалы участвуют в процессе производства продукции или потребляются для хозяйственных нужд, технологических целей.

З_всп = О_всп ∙,

где: О_всп - количество вспомогательных материалов, (1500);

З_всп = 1500∙ 15 = 22 500 руб.

- Затраты на заработную плату основную и дополнительную с

отчислением на социальное страхование вспомогательных рабочих и РСС

З_зп = (ФЗП_всп + ФЗП_рсс ) ∙ О_соц ,

где: О_соц – социальные отчисления, (1,36);

З_зп = (797 368+ 504 000) ∙ 1,36 = 1 796 860 руб.

- 3атраты на охрану труда и производственную санитарию

З_охр = О_охр ∙ (Р_{о c н} + Р_всп )

З_охр = 500 ∙ (31 + 13) = 22 000 руб.

- Затраты на отопления, освещение здания воду для хозяйственных нужд.

З_отоп = ∙ ФЗП_{осн.раб.год.}

З_отоп = ∙ 1 528 312 = 976 591 руб.

- Прочие затраты, не учтенные в других статьях: они составляют

примерно 1-2% от суммы всех вышеперечисленных затрат.

ПР_з = ,

где: ПР_з - прочие затраты

З - затраты

Смету общих затрат вносим в таблицу 10

ПР_з = (223 449 + 2 189 375 + 1 452 000 + 720 000 + 2 722 500 + 22 500 + 1 796 860 + 22 000 + 976 591) · 0,02 = 202 505 руб.

Таблица 10 Затраты на производство

13.4.4 Калькуляция себестоимости

Калькуляция себестоимости - это расчет затрат на производство единицы продукции, расчет ведется по калькуляционным статьям.

- Затраты на основные материалы

З_мо = g₃ ∙ Ц_з ,

где: Ц_з - цена 1 кг заготовки, (25 руб.)

З_мо = 2,309 ∙ 25 = 58 руб.

- Возвратные отходы (вычитаются)

O_тх = g_д ∙ Ц_о ,

где: Ц_о - цена1 кг отходов, (2,5 руб.)

O_тх = 1,77 ∙ 2,5 = 4,4 руб.

- Транспортно - заготовительные расходы

ТЗР = ,

где: L_тзр – транспортные расходы;

ТЗР = руб.

- Основная заработная плата основных рабочих

З_зп = К_п ∙ ,

где: К_п - коэффициент учитывающий премии: К_п = 1,2

З_зп = 1,2∙ (8,0+9,0+1,36+1,73+1,6+2,3+1,85+1,94+1,86) = 36 руб.

- Дополнительная ЗП основных рабочих

З_дзп =

З_дзп = руб.

- Отчисления на социальное страхование

З_сс =

З_сс = руб.

- Расходы на содержания и эксплуатацию оборудования

З_рсо =

З_рсо = руб.

- Цеховые расходы

З_цех =

З_цех = руб.

- Общепроизводственные расходы

З_оп =

З_оп = руб.

- Общехозяйственные расходы

З_ох =

З_ох =

- Производственная себестоимость – это издержки предприятия при производстве товара или его транспортировке, приобретений.

С_с = З_мо – О_тх + ТЗР + З_зп + З_дзп + З_сс + З_рсо + З_цех + З_оп + З_ох

С_с = 58 – 4,4 + 5,8 + 36 + 3,6 + 6,3 + 54 + 54 + 4,3 + 72 = 290 руб.

- Внепроизводственные расходы

З_вн.пр. =

З_вн.пр. = руб.

- Полная себестоимость:

С_п = С_с + 3_вн.пр.

С_п = 290 + 8,7 = 298,7 руб.

- Плановая прибыль

П_р =

П_р = руб.

- Проект оптовой цены

Ц = С_п + П_р

Ц = 298,7 + 72 = 370,7 руб.

Прибыль – это сумма, на которую доход, выручка превышает затраты на экономическую деятельность, на производство товара

Валовая прибыль – это часть валового дохода остающаяся за вычетом всех производственных расходов

Чистая прибыль – это часть валовой прибыли, остающаяся после всех финансовых расчетов и отчислений.

Прибыль – это обобщающий показатель финансовых результатов хозяйственной деятельности предприятий.

Расчеты вносим в таблицу 11.

Таблица 11Производственные затраты

13.4.5 Расчет стоимости и себестоимости ТП, расчет прибыли и налогов

- Стоимость товарной продукции в оптовых ценах

ТП_ц = ,

где: ТП – товарная продукция

ТП_ц = 13 901 250 руб.

- Себестоимость товарной продукции – это сумма всех затрат связанная с выпуском продукции .

ТП_с =

ТП_с = 11 201 250 руб.

- Прибыль реализации товарной продукции

П_р = ТП_ц - ТП_с

П_Р = 13 901 250 – 11 201 250 = 2 700 000 руб.

- Расчетов налогов

Предприятие платит в бюджет 2 вида налогов:

Налоги – это обязательные платежи, которые платят все организации в бюджет.

Добавочной стоимостью называется разность между валовой выручкой о реализации и материальными затратами.

К материальным затратам относят стоимость основных материалов

ДС = ТП_ц – С_м

ДС = 13 901 250 – 2 381 500 = 11 591 750 руб.

НДС = ∙ДС

НДС = ∙ 11 591 750 = 2 073 555 руб.

Определяем реальную выручку от реализации товарной продукции с учетом НДС

НДС – это косвенный налог, ставка которого составляет 18 % для данного производства.

Выручка – это сумма от реализации изделий.

РВ = ТП_ц - НДС

РВ = 13 901 250 – 2 073 555 = 11 827 695 руб.

Определяем валовую прибыль

Валовая прибыль – это часть валового дохода остающаяся за вычетом всех производственных расходов

Пр_вал = РВ – ТП_с

Пр_вал = 11 827 695 – 11 201 250 = 626 445 руб.

Сумма налога на прибыль составит:

НП_р = ∙ Пр_вал

НП_р = 0,3 ∙ 626 445 = 187 933 руб.

Определяем чистую (остаточную) прибыль - разность между валовой прибылью и налогом на прибыль

Пр_чист. = Пр_вал – НП_р

Пр_чист. = 626 445– 187 933 = 438 512 руб.

13.4.6 Расчет стоимости нормативно - чистовой продукции

Чистая продукция - разность между стоимостью и материальными затратами. Норматив чистой продукции на 1 изделие определяем по формуле:

НЧП_изд = ЗП_осн + ЗП_оц + П_рн

ЗП_осн = З_зп + З_дзп +3_сс

ЗП_оц = К ∙ ЗП_осн

К= 1,6-1,8

Прибыль нормативная

П_рн = Н_р ∙ (С_п - З_мо )

где: Н_р – налог на прибыль. Он равен 35 %

ЗП_осн = 36 + 3,6 + 6,3 = 45,9 руб.

ЗП_оц = 1,8 ∙ 45,9 = 83 руб.

П_рн = 0,35 ∙ (298,7 – 58) = 84,6 руб.

НЧП_изд = 45,9 + 83 + 84,6 = 213,5 руб.

В соответствующей с действующим законодательством организация обязана платить налог на прибыль. Ставка налога на прибыль равна 30 %.

НЧП = НЧП_изд ∙

НЧП = 213,5 ∙ = 8 006 250 руб.

13.4.7 Расчет технико-экономических показателей

- Производительность труда одного работающего – это способность одного работающего производить определённое количество продукции за промежуток времени.

а) по товарной продукции

ПТ =

где: Ч_ппп – численность производственно – промышленного персонала

ПТ = 283 699 руб.

б) по нормативно - чистой продукции

ПТ=

ПТ = 163 393 руб.

- Уровень рентабельности по отношению к производственным фондам.

а) общая рентабельность

Общая рентабельность – это коэффициент показывающий процентное соотношение прибыли к стоимости оборотных фондов и основных средств.

ОФ = С_об + С_з ,

где С_об - полная первоначальная стоимость оборудования

С_з - полная первоначальная стоимость здания

ОФ = 18 150 000+ 22 500 000 = 40 650 000

ОС = С_м

ОС = 2 381 500 руб.

%

К основным фондам относятся: стоимость оборудования и здания.

К оборотным средствам - мощность материалов.

б) Расчетная рентабельность

Р_расч =

Р_расч =%

- Рентабельность текущих затрат

- Затраты на рубль товарной продукции

G =

G =

- Материальные затраты на рубль товарной продукции

δ =

δ =

- Коэффициент полезного использования

КИМ =

КИМ =

- Фондоотдача – это выпуск продукции на основные производственные фонды

Ф_о =

Ф_о =

- Фондоемкость – это обобщающий показатель, характеризующий в рублях стоимость основных производственных фондов, рассчитываемых в среднем рассматриваемый период на один рубль объема выпуска продукции рассчитанного за тот же период времени.

Ф_е =

Ф_е =

Полученные расчеты сводим в таблицу 12.

Таблица 12Расчётные экономические показатели участка.

13.5 Анализ предприятия

Я считаю, что производство моих деталей рентабельно. Потому что общий уровень рентабельности по отношению к производственным фондам составляет 6,3%, а расчётный 1,0%. Рентабельность текущих затрат составляет 24%.

Годовая программа выпуска составила 15 000 штук. Стоимость товарной продукции составляет 11 201 250 рублей, а материальные затраты на рубль товарной продукции – 0,2 рубля. При этом затраты на рубль товарной продукции составило 0,8 рублей. Полная себестоимость товарной продукции будет равна 13 901 250 рублей. КИМ (коэффициент использования материала) = 0,8.

Общая стоимость оборудования – 18 150 000 рублей. Число оборудования составляет 15 единиц, из них 8 токарных станков; 2 сверлильных; 1 фрезерный; 1 резьбофрезерный; 2 шлифовальных станка и 1 заточной. Затраченная мощность – 117,345 кВт. Коэффициент загрузки оборудования равен 0,6.

Общее число рабочих 49 человек, из них 31 основной, 13 вспомогательных и 5 РСС – руководители, специалисты, служащие. Производительность труда 1 рабочего по товарной продукции – 283 699 рубля, а по нормативно чистой продукции – 163 393 рубля. Средний тарифный разряд основных рабочих равен 5 разряду. ФЗП годовой – 2 829 680 рублей. Общая среднегодовая ЗП составила 273 522 рубля. Прибыль реализованной продукции будет равна 626 445 рублей, а чистая прибыль составит 438 512 рублей.

Фондоотдача будет равна 0,3, а фондоёмкость 2,9.

Перечень используемой литературы

1 Фельдштейн Е.Э. Режущий инструмент и оснастка станков с ЧПУ. – Минск; Высшая школа, 1988

2 Руководство по эксплуатации токарного станка с ЧПУ модели 16К20Ф3

3 Соломенцев Ю.М. Промышленные роботы в машиностроении. – М.;

Машиностроение, 1987

4 Соломенцев Ю.М. Роботизированные технологические комплексы и гибкие производственные системы в машиностроении. – М.; Машиностроение, 1989

5 Шандров Б.В., Шапарин А.А., Чудаков А.Д. Автоматизация производства (металлообработка). – М.; Издательский центр «Академия», 2006

6 Мурашкин С.Л. Технология машиностроения. Книга 1 – М.; Высшая школа, 2003

7 Мурашкин С.Л. Технология машиностроения. Книга 2 – М.; Высшая школа, 2003

8 Белькевич Б., Тимашков В. Справочное пособие технолога машиностроительного завода

9 Баранчик В.И. Прогрессивные режущие инструменты и режимы резания металлов. – М.; Машиностроение, 1990

10 Горошкин А.К. Приспособление для металлорожущих станков. – М.; Машиностроение, 1979

11 Аниров М.А. Приспособление для металлорежущих станков. – М.; Машиностроение, 1996

12 Шишмарев В.Ю. Каспина Т.И. Машиностроительное производство – М.; Издательский центр «Академия», 2004

13 Егоров А.Ю., Иванова Р.А. Экономика и управление в машиностроении – М.; Издательский центр «Академия», 2004

14 Мацкевич Н.В. Контрольно – измерительные инструменты – М.; Издательский центр «Академия», 2006

15 Черканов Б.И., Вереина Л.И. Автоматизация и механизация производства – М.; Издательский центр «Академия», 2004

16 Шануров Б.В., Шапарин А.А., Чудиков А.Д. Автоматизация производства – М.; Издательский центр «Академия», 2004

Проектирование цеха ремонта поршневых компрессоров

Разработать технологический процесс и спроектировать механический участок обработки детали Вал первичный №41526-96 с годовым выпуском 350000 штук при двух сменной работе

Технологический процесс изготовления вала насоса

Разработать технологический процесс обработки детали "Вал" в условиях среднесерийного производства

Корпус гидрозамка

Разработка технологических процессов на механическую обработку вала первичного

Методика расчётов режимов резания

Усовершенствование технологического процесса механической обработки детали "Стакан"

Системы технологий

Технологический процесс изготовления корпуса цилиндра типа Г29-3

Комплексный дипломный проект: Проект участка по производству технологических приспособлений для электромеханического восстановления и укрепления поверхностного слоя деталей машин. Плоские поверхности.

Технологический процесс обработки деталей "Крышка" и "Шарнир" при годовой программе выпуска 2000 штук

Технологическая реализация системы подготовки обработки детали станка с числовым программным управлением
