Реферат: Орская ТЭЦ

Министерство образования и науки Российской Федерации

Орский гуманитарно-технологический институт (филиал) государственного образовательного учреждения

высшего профессионального образования

«Оренбургский государственный университет»

Механико-технологический факультет

Кафедра энергообеспечения

Орская тепловая электростанция ТЭЦ - 1

Руководитель проекта:

_________ Ануфриенко О.С.

« » ___________ 2008 г

Исполнитель:

студент 5-го курса

__________ Бушуев А.Н.

« »__________2008г

Орск 2008

АННОТАЦИЯ

Данная исследовательская работа содержит 105 страниц, в том числе 6 источников.

В данном отчете изложены основные понятия о работе ОТЭЦ-1. Подробно описано устройство тепломеханического оборудования ТЭЦ. Изложены основные требования к персоналу и правила работы с оборудованием ТЭЦ, технология проведения срочных и капитальных ремонтов. В данном отчете также подробно раскрыты требования к рабочему персоналу по технике безопасности и общие организационные мероприятия в этой области.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ

1.1. История возникновения и развитие ТЭЦ – 1. 6

1.2. Хозяйственное значение ТЭЦ и ее основные технико-экономические показатели.

1.3. Структура управления ОТЭЦ – 1

2. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРИГОТОВЛЕНИЯ ВОДЫ

2. 1. Характеристика “докотловой” и внутрикотловой обработки воды.

2.2. Конструкции фильтров

2.3. Характеристика методов химического контроля качества воды

2.4. Характеристика схемы управления расходом воды и ее температуры

3. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРИГОТОВЛЕНИЯ ТОПЛИВА

4. ОБЩАЯ ТЕПЛОВАЯ СХЕМА КОТЕЛЬНОГО ОТДЕЛЕНИЯ

4.1. Характеристика структуры управления отделения

4.2. Характеристика щита управления

4.3. Характеристика контрольно-измерительных приборов и автоматики котлоагрегатов

4.4. Защита котла

4.5. Характеристика эксплуатационных режимов котлоагрегатов

4.6. Права и обязанности мастера (старшего машиниста)

5. ОБЩАЯ ТЕПЛОВАЯ СХЕМА ТУРБИННОГО ОТДЕЛЕНИЯ

5.1. Характеристика турбоагрегатов, тепловые схемы турбоагрегатов

5.2. Регулирование, защита и масляная система турбин

5.3. Характеристика трубопроводов в турбинном отделении

6. УСТРОЙСТВО И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕНЕРАТОРОВ И СИСТЕМЫ ОХЛАЖДЕНИЯ.

7. ГЛАВНЫЙ ЩИТ УПРАВЛЕНИЯ.

8. ПОКАЗАТЕЛИ ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ТЭЦ.

9. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ ОТДЕЛЬНЫХ ЦЕХОВ

9.1. Компрессорный цех

9.2. Система откачки сточных вод с пром. площадки ОТЭЦ – 1 на золоотвал №2

10. ХАРАКТЕРИСТИКА ИНФОРМАЦИОННОЙ СЕТИ ТЭЦ

11. АВТОМАТИЗАЦИЯ

11. 1. Автоматическое управление тепловыми процессами

11.2. Автоматические регуляторы тепловых процессов

11.3. Автоматизация вспомогательного оборудования

11.6. Структурная схема АСУ ТП

11.7. Аппаратура контроля и регулирования при автоматизации

12. ОСНОВНЫЕ МЕРОПРИЯТИЯ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

13. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ

14. ТЕХНИКА БЕЗОПАСНОСТИ

14.1. Организационные и технические мероприятия

14.2. Требования к персоналу.

14.3. Права и обязанности ответственного за безопасность работ

15. ТЕХНИКО – ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ТЭЦ

15.1. Характеристика основных фондов.

15.2. Характеристика оборотных фондов.

15.3. Характеристика промышленно – производственного персонала

15.4. Характеристика производственных затрат.

15.5. Себестоимость продукции.

ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА

Введение

Орская тепловая электроцентраль (далее ТЭЦ – 1) производит и отпускает потребителям электрическую и тепловую энергию. Теплоносителем является вода и пар. В качестве двигателя для привода электрогенератора используются паровые турбины. Источником пара являются паровые котлы.

Орская ТЭЦ-1 является источником энерго- и теплоснабжения жилого сектора города Орска и его промышленных предприятий. В энергосистеме работает параллельно с Ириклинской ГРЭС, ТЭЦ Орско-Халиловского металлургического комбината, Актюбинской ТЭЦ. С энергосистемой Урала Орско-Актюбинский энергоузел связан ЛЭП 220 кв. и 500 кв. Режим работы – круглосуточный, зимой по тепловому графику, летом по графику энергосистемы. Система теплоснабжения - закрытая.

В настоящее время на ТЭЦ-1 установлено и находится в работе следующее оборудование: паровой котел ст.№9 БКЗ-210 производительностью 210т/ч.-130атм, изготовления 1969 г.; паровые котлы ст. №10,11,12,13- ТГМ-84 производительностью 420т/ч 130 атм., год изготовления - 1964 г.; турбоагрегаты ст.№ 9,10,11 типа ПТ 65/75-130/13 ЛМЗ мощностью по 75 МВ. изготовления 1990 г. и 1998г.; турбоагрегат ст. №12 типа ВПТ-50-130 мощностью 50 МВ изготовления 1965 г..; водогрейные котлы ст.№1,2,3, типа ПТВМ-180 изготовления 1975 г. и водогрейный котел ст. №4 типа КВГМ-180 изготовления 1982 г. Водогрейные котлы №1 и №2 не эксплуатируются с 1999г.

Собственного водозабора ОТЭЦ-1 не имеет. Водоснабжение ОТЭЦ-1 осуществляется по двум водоводам технической воды от комбината «Южуралникель» и трем водоводам «Крекинг» ОАО «Орскнефтеоргсинтез» из реки Урал. Вода для технологических нужд готовится на химводоочистках №1,2,3. Система технического водоснабжения ТЭЦ - оборотная с градирнями башенного типа. Конденсат, возвращаемый потребителями пара, проходит обработку на конденсатоочистке ОТЭЦ-1. Основным топливом для котлов ОТЭЦ-1 является природный газ, резервным топочный мазут. Газ с городской ГРС подается на ГРП ТЭЦ-1 и далее к котлам.

1. ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ

1.1. История возникновения и развитие ТЭЦ – 1

В 1919 году в Орске была одна электростанция мощностью в 82 лошадиные силы. В вечернее время она обеспечивала электрическим светом городскую больницу, кинотеатр "Люкс" и городской сад. Остальная часть города с наступлением сумерек и до рассвета погружалась во тьму.

После гражданской войны в стране был принят курс на индустриализацию. В это время в Орске строились нефтеперерабатывающий, паровозостроительный заводы, никелевый и мясоконсервный комбинаты.

В июне 1935 года там, где лежала ковыльная степь, началось строительство Орской ТЭЦ-1 (см. рисунок). Оно велось в трудных условиях, большинство работ выполнялось вручную. Самое активное участие в строительстве станции приняли С.Ф. Родной, А.Ф. Медведев, М.И. Липанов, П.А. Жуков, Н.Е. Зубков, И.Т. Водопьянов. Благодаря знаниям, умению и энтузиазму первых руководителей первая очередь Орской ТЭЦ-1 была построена и подготовлена к пуску меньше, чем за четыре года.

Пуск первого котла типа ЛМЗ-ЦККБ-160/200 и турбоагрегата типа АТ-25-1 был произведен в 9 часов утра 29 октября 1938 года. А 19 ноября 1938 года Орская ТЭЦ дала ток промышленным предприятиям растущего города.

14 ноября 1938 года в газете "Правда" было опубликовано важное сообщение:

"...Украшением Орска, нового центра промышленности, является теплоэлектро-централь - сердце промышленности Южного Урала.

Одновременно со строительством шла подготовка эксплуатационного персонала. Первыми в пуске и освоении всех тепловых агрегатов стали В.Г.Мовнина, М.Н.Пашковская, Н.С.Барабанов и многие другие. В декабре 1940 года были смонтированы и включены в работу котел и турбоагрегат мощностью 25 000 кВт.

С началом Великой Отечественной войны электрическая и тепловая нагрузки резко возрастают. Было принято решение о реконструкции. Она проходила под руководством главного инженера К.М. Побегайло. С этого периода на станции почти ежегодно проводятся работы по вводу нового оборудования и модернизации старого.

Первым директором предприятия в послевоенные годы был назначен Ковердяев Максим Ильич (1945-1951гг.). Под руководством этого человека готовилось проектное задание на расширение ТЭЦ – 1 с параметрами пара 110 атм., 510 град. Под руководством следующего директора – Поздырко В.И. этот проект был осуществен.

В период 1959 – 1965 под руководством Пятунина Б.И. идет постройка IV очереди Орской ТЭЦ – 1 мощностью 200 МВт.

Особая модернизация наблюдается в годы правления Вяткина Виктора Яковлевича (1969 – 1990 гг.), когда идет интенсивная газификация всего предприятия. 1974-1977 гг. - период ввода в эксплуатацию пиковых водогрейных котлов ПТВМ – 180, работающих на естественной тяге. В 1984г. устанавливаются пиковые водогрейные котлы КВГМ – 180, одновременно с ними идет постройка групповой дымовой трубы высотой 120м, к которой эти котлы и подключаются. В этом же году был установлен паровой котел №13 ТГМ – 84 паропроизводительностью 420 т/ч. В 1986г. создаются подсобное, тепличное и рыбоводческое хозяйства, строится свинокомплекс на 1000 голов.

Сегодня Орская ТЭЦ-1 - старейшая теплоэлектроцентраль. Ее установленная мощность 240 тыс. кВт, тепловая - 1440 Гкал/час. На ТЭЦ установлены турбоагрегаты с промышленными и теплофикационными отборами пара. Станция работает на смешанном топливе – газе и мазуте. Последнее оборудование, работающее на твердом угле – котел №8 был выведен из эксплуатации 19 марта 1998г. в 14:07 по местному времени.

1.2. Хозяйственное значение ТЭЦ и ее основные технико-экономические показатели

Установленная, располагаемая и рабочая мощности Орской ТЭЦ-1 по годам представлены в таблице 1.

Таблица №1

Среднее нормативное снижение мощности в расчетном периоде из-за вывода освоенного энергетического оборудования во все виды планового ремонта составляет 17,05 МВт, в том числе:

неотложные ремонтные работы - 3,00 МВт

капитальный ремонт - 6,75 МВт

текущий ремонт - 7,30 МВт

Среднее нормативное снижение мощности в расчетном периоде из-за ограничений мощности составляет 110,08 МВт.

Основные технико-экономические показатели работы Орской ТЭЦ-1 за 2003-2007 гг. представлены в таблице №2.

Таблица №2

Анализ приведенных в таблице технико-экономических показателей работы станции в предшествующих 2003-2005 годах позволяет сделать ряд следующих выводов, имеющих определенное значение при анализе экономических показателей работы Орской ТЭЦ-1 в 2007 году.

1. Выработка электроэнергии в 2003 -2005 годах стабилизировалась и составляет 1089107-1028700 тыс. кВтч.

2. Отпуск тепла имеет тенденцию к снижению. Положительным фактором является то, что 98,7-99,0 % всего отпущенного тепла осуществляется из теплофикационных и производственных отборов турбин.

3. Отпуск тепла из теплофикационных отборов по годам практически остается постоянным, снижение общего отпуска тепла происходит за счет уменьшения отпуска тепла из производственных отборов.

Отпуск электроэнергии с шин Орской ТЭЦ за 2003-2007 г.г представлен в таблице 3.

Таблица №3.

По сравнению с уровнем 2006 года отпуск электроэнергии в 2007 году вырастает на 23,1 млн.кВтч (2,63 %) и составляет 902,5 млн.кВтч.

Отпуск теплоэнергии с коллекторов Орской ТЭЦ -1 за 2003-2007 г.г. представлен в таблице №4.

Таблица № 4.

По сравнению с уровнем 2006 года отпуск теплоэнергии в 2007 году снизился на 28,0 тыс.Гкал (1,56 %) и составляет 1763,4 тыс. Гкал.

Удельные расходы топлива на тепловую и электрическую энергию Орской ТЭЦ-1 по рассматриваемым годам представленны в таблице №5.

Таблица № 5.

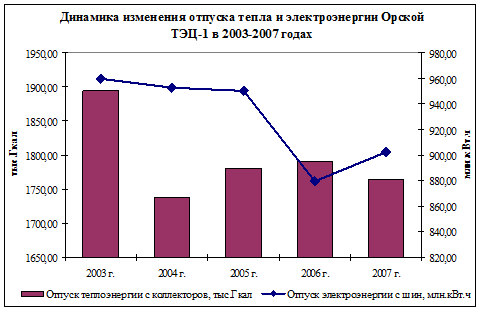

Динамика основных технико-экономических показателей по Орской ТЭЦ-1.

Таблица №6

Согласно Протоколу от 23.01.2007г утвержденного Заместителем Управляющего директора ОАО РАО “ЕЭС России “ (бизнес-единицы №2) М.Э.Лисянским на 2008г установлены коэффициенты резерва тепловой экономичности оборудования

на отпуск электроэнергии : К_р ^э =4,37%, μ_э =0,01

на отпуск теплоэнергии : К_р ^тэ = 2,94%, μ_тэ =0,18

1.3. Структура управления ОТЭЦ – 1

Структуру предприятия в целом можно отобразить при помощи данной схемы:

2. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРИГОТОВЛЕНИЯ ВОДЫ

2. 1. Характеристика “докотловой” и внутрикотловой обработки воды

Подготовка питательной воды для паровых и водогрейных котлов осуществляется в цехе химводоочистки №3 (ХВО – 3). Данный цех был введен в эксплуатацию на ОТЭЦ – 1 в 1989 г.

Предварительная очистка (“докотловая” обработка) исходной воды производится с целью снижения щелочности и жесткости воды, удаления из нее свободной углекислоты, примесей органического и минерального происхождения, находящихся в коллоидно – дисперсном состоянии. Докотловая обработка включает в себя следующие технические процессы:

а) натрий-катионирование одноступенчатое — для уменьшения общей жесткости до 0,1 мг-экв/л.

б) водород-натрий-катнонирование — параллельное или последовательное с нормальной или “голодной” регенерацией водород-катионитных фильтров для уменьшения жесткости, щелочности и солесодержания питательной воды, а также количества углекислоты в паре. Условия применения указанного метода следует принимать в соответствии со строительными нормами и правилами по проектированию наружных сетей и сооружений водоснабжения;

в) натрий-хлор-ионирование—для уменьшения общей жесткости, в том числе карбонатной, и содержания углекислоты в паре. Указанный метод применяется при отношении величины бикарбонатной щелочности к сумме величин сульфатов, нитратов и нитритов, содержании анионов сильных кислот (кроме хлориона) — 2 мг-экв/л и отсутствии органических веществ и железа;

д) частичное обессоливание ионированием для уменьшения минерализации воды.

Внутрикотловую обработку является следующей и заключительной крупной ступенью в процессе подготовки воды. Целью ее является частичное умягчение воды, удаления связанной углекислоты, уменьшения солесодержания.При внутрикотловой обработке воды должно обеспечиваться непрерывное удаление шлама. Для внутрикотловой обработки воды предусматривается дозирование едкого натра и соды.

2.2. Конструкции фильтров

На предочистке обессоливающей установки смонтировано 2 осветлителя типа ВТИ – 630 с поддонным осадкоуплотнителем и дырчатым днищем. Вода с реагентом по трубе подается в лоток (служащий воздухоотделителем), а из него по вертикальной трубе поступает через распределительный цилиндр в распределительные дырчатые трубы . Через отверстия в этих трубах вода поступает в пространство, ограниченное снизу сплошным днищем и сверху дырчатым днищем. Высота слоя взвешенного осадка обусловливается высотой расположения осадкоотводящих труб, через которые избыток осадка поступает в поддонный осадкоуплотнитель. В верхней центральной части осадкоуплотнителя располагается дырчатая кольцевая труба, присоединенная стояком к кольцевому желобу. Отсюда осветленная вода отводится по трубе. Для смыва осадка из осадкоуплотнителя подается вода по дырчатым трубам; осадок удаляется по трубе Æ 300 мм. Этот тип осветлителей используется для обработки воды путем известкования в коагуляции, а также последующего освобождения ее от взвешенных частиц. Производительность одного осветлителя 630 м/час.

Для удаления взвешенных частиц после осветлителей используются механические фильтры.

На ХВО – 3 установлено 10 двухкамерных механических фильтров. Они представляют собой стальной цилиндрический резервуар со сферическим днищем, разделенный глухой металлической перегородкой на две камеры одинакового объема. Нижнее днище залито бетоном. Диаметр фильтра 3400 мм, площадь сечения 9,1 кв.м, рабочее давление 6 кгс/см.

Каждая камера фильтра оборудована:

а). воронкой для подачи обрабатываемой воды и отвода воды при промывке фильтруемого материала;

б). дренажным устройством для отвода осветленной воды и подачи воды и воздуха при промывке фильтрующего материала;

в). люками для загрузки и выгрузки фильтрующего материала

Для контроля за работой на каждом фильтре установлены приборы:

а). регистрирующий расходомер на линии осветленной воды после фильтра;

б). указывающий расходомер на линии промывочной воды;

в). два манометра до и после фильтра.

2.3 Характеристика методов химического контроля качества воды

Все типы анализируемой воды на ХВО – 3 и проводимые проверки над образцами можно свезти в следующую таблицу:

2.4 Характеристика схемы управления расходом воды и ее температуры

Схема автоматизации ХВО - 3 является достаточно современной, основанной на применении небольших контроллеров, использующих модули УСО, подключаемые по промышленной сети. Недорогой РС-совместимый процессорный блок и возможность гибкого подключения модулей УСО обеспечивают возможность построения АСУТП по принципу «контроллер на аппарат».

Компактное конструктивное исполнение позволяет разместить эти контроллеры непосредственно в шкафах/щитах автоматики, отказавшись от использования контроллерных шкафов. Размещение контроллера в непосредственной близости от управляемого аппарата позволяет минимизировать длину кабельных связей.

Местное управление осуществляется через кнопочную панель контроллера, которая устанавливается рядом с управляемым аппаратом. Панель управления - стационарная.

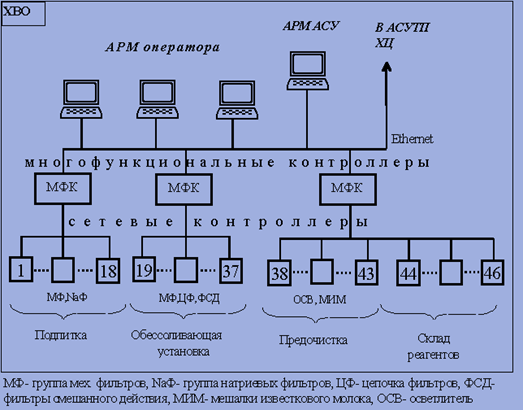

АСУТП ХВО - 3 на сетевых контроллерах целесообразно построить следующим образом:

1) Верхний уровень АСУТП полностью совпадает с вариантом многоканальных контроллеров.

2) Число многоканальных контроллеров сокращается до 3-х, причем каждый контроллер управляет работой объекта уровня технологической установки (а не функциональной группы):

a) Установкой подпитки теплосети.

b) Обессоливающей установкой.

c) Прочим оборудованием ХВО.

3) Сетевые контроллеры установлены по одному на независимо функционирующий элемент технологического оборудования: механический фильтр, осветлитель, цепочку фильтров блока обессоливания, группу баков и насосов и т.п.

3. Технологическая схема приготовления топлива

В котлах Орской ТЭЦ-1 сжигается природный газ, представляющий собой механические смеси различных газов.Состав газа ( в %)а) метан - 97,37б) этан - 0,96в) пропан - 0,46г) бутан - 0,08д) азот - 1,0Свойства газа.а) плотность - 0,6940 кгн/м³ б) теплотворная способность - 8047 ккал/нм³ в) предел взрываемости в смеси с воздухом - 5 % - 15 %г) температура газа в магистральном газопроводе зависит от времени года.

Газорегуляторный пункт (ГРП) предназначен для понижения давления газа путем редуцирования до рабочего = 0,08 МПа (0,8 кгс/см² ) и поддержания его в пределах 10 %.Наименьшее рабочее давление 0,07 МПа ( 0,7 кгс/см² ).Наибольшее рабочее давление 0,09 МПа ( 0,9 кгс/см² ).До ГРП установлены 4 фильтра - пылеуловителя с отключающими задвижками.

После фильтров пылеулавливателей газ по трем газопроводам заходит в помещение узлов учета, 2-х основных и малого измерения расхода газа. Основные узлы учета расхода газа установлены на газопроводах Ø 500 между задвижками Г-6 и Г-7, Г-8 и Г-9, расход газа от 0 до 200000 нм³ /час каждый. Расходомер малого расхода газа установлен на газопроводе Ø 300 между задвижками Г-4 и Г-5, расход газа от 0 до 63000 нм³ /час. При работе через один узел учета, другие должны быть отключены задвижками, с отключенных участков снято избыточное давление газа через продувочные свечи.

Для редуцирования газа применяется двухступенчатая схема, для чего установлены плотные дроссельные заслонки: на первой ступени редуцирования 1 РД1 и 2 РД1. На второй ступени редуцирования на котлы I - III очереди: котел ст. № 9; ВК №№ 3; 4 и пиковые водогрейные котлы ВК-№№ 1; 2 - 1 РД2 и 2 РД2. Для котлов IV очереди - 5 РД2 и 6 РД2. Регуляторы первой ступени редуцируют газ до давления 6 кгс/см² . Регуляторы второй ступени редуцируют газ от давления 0,7 до 0,9 кгс/см² . Пропускная способность ГРП составляет 250000 нм³ /час. После задвижки Г3 установлена проставка для установки заглушки (на время ремонта газового оборудования).

Ввод газа в здание ГРП выполнен двумя стальными трубами Æ 450 х 10 мм через входные задвижки 15Г, 13Г, установленные в здании ГРП, поступает на регуляторы давления первой ступени 1 РД1, 2 РД1 и дросселируясь до 6 кгс/см2 через выходные задвижки 12Г , 14Г поступает в наружный коллектор Æ 720х8, расположенный у стены ГРП. Перед задвижками 12Г и14Г установлены манометры для контроля за давлением газа в первой ступени редуцирования.

Перед входными задвижками 13Г, 15Г , также между регуляторами давления и выходными задвижками 12 Г ,14Г имеются продувочные свечи.Пропускная способность одной нитки газопровода первой ступени редуцирования при расчетном угле поворота заслонки давления равном 55 % составляет:а) максимальная - 234000нм³ /часб) минимальная - 202000нм³ /часВторая ступень редуцирования выполнена раздельно для котлов I-III очереди и для котлов IV очереди. Вторая ступень редуцирования котлов I-III очереди редуцирует газ с давлением 6 кгс/см2 до давления 0,8 кгс/см2 и выполнена двумя трубопроводами Æ 529х7 мм с регуляторами 1-РД-2 и 2-РД-2. Один трубопровод с регулятором - рабочий, второй - резервный. Пропускная способность одной нитки при расчетном угле открытия заслонки регулятора 55 % составляет 150851 нм3/час.

Третья байпасная нитка второй ступени редуцирования с регулятором давления РДУК-2-200 /150 ( 3-РД-2) для котлов I-III очереди выполнена из труб Æ 219х 6 и предназначена для пуско-наладочных работ, а также для работы котла с минимальным расходом газа 15661 нм³ /час с редуцированием газа до 0,55 кгс/см² . Вторая ступень редуцирования для котлов IV очереди редуцирует с 6 кгс/см² до 0,8 кгс/см² и выполнена двумя трубопроводами Æ 426 х 6 каждый с регуляторами 5-РД-2 и 6-РД-2. Один трубопроводов рабочий, второй - резервный.

Пропускная способность одной нитки при расчетном угле поворота заслонки регулятора 60 % составляет 100600 нм3/час.Третья байпасная нитка второй ступени редуцирования с регулятором давления РДУК 2-200 /150 (4-РД-2 ) выполнена из трубопроводов Æ 219х6 мм и предназначена для пуско- наладочных работ, а также при работе котлов с малым расходом газа. На выходных коллекторах второй ступени редуцирования установлено 8 наружных предохранительных клапанов типа СППК-4-150-05 , Ø седла 72 мм.

Предохранительно- сбросные клапаны (ПСК) настроены на срабатывание при повышении давления газа за регуляторами на 15 % выше наибольшего рабочего давления , т.е. давления срабатывания ПСК составляет 1,035 кгс/см2.

4. ОБЩАЯ ТЕПЛОВАЯ СХЕМА КОТЕЛЬНОГО ОТДЕЛЕНИЯ

4.1. Характеристика структуры управления отделения

Структура управления КТЦ аналогична структуре, приведенной в пункте 1.3, за исключением нижней строки и отсутствием главного инженера.

4.2. Характеристика щита управления

Посредством ЦТЩУ котлами осуществляются следующие операции:

1. Эксплуатационное обслуживание котлов и обеспечивается экономичная и безаварийная работа котлов.

2. Ведется режим работы котлов.

3. Выполняются операции по пуску, останову, опробованию, опрессовке и переключениях в тепловых схемах.

4. Машинист ведёт наблюдение за показаниями КИП и работой автоматических регуляторов и сигнализаций.

5. Ликвидируют аварийные положения, выявляют неисправности в работе оборудования и принимаются меры по устранению их. Выполняются операции по выводу оборудования в ремонт.

6. Машинист ЦТЩУ котлами во время дежурства обязан:

- не допускать на рабочее место посторонних лиц;

- не реже 2-х раз в смену производить сверку приборов с водомерными колонками;

- содержать в чистоте рабочее место и обслуживаемое оборудование, производить уборку закрепленного оборудования.

7. Каждый час на ЦТЩУ производят записи в суточную ведомость показаний работы приборов и сравнивают их с предыдущими, в случае разницы между показаниями немедленно сообщают начальнику смены.

8. На рабочем столе ЦТЩУ котлами ведется оперативный журнал и ведомости по установленной форме, причем, кроме показаний измерительных приборов, должны записываться пуск, останов, переключения оборудования, дефекты оборудования, а также поступающие распоряжения администрации.

При пусках котлов ведут пусковую ведомость с записями показаний приборов через каждые 30 минут.

4.3. Характеристика контрольно-измерительных приборов и автоматики котлоагрегатов

При нормальной работе котла, регулирующие органы должны быть включены на автоматическое управление.

Регулирование не должно сопровождаться частыми и значительными колебаниями регулируемых величин. Недопустимые частые включения регулятора, попеременно в сторону “больше” и “меньше”. Стрелка указателя положения (УП) должна находиться в рабочем диапазоне шкалы. Длительное положение стрелки (УП) на отметке 100 % , при исправном его состоянии, указывает на недостаточную пропускную способность регулирующего клапана, не обеспечивающего при полном открытии необходимого расхода. Нахождение стрелки УП на отметке 0 % , при нагрузках котла близких к номинальной, указывает на недопустимо большой пропуск регулирующего органа в закрытом положении.

При отклонениях давления, температуры пара и содержания кислорода в дымовых газах от допустимых значений или появлении каких- либо ненормальностей в работе авторегуляторов, машинист ЦТЩУ котлами должен перейти на ручное дистанционное регулирование, сообщив об этом НСЦ или старшему машинисту котельного отделения.

Важнейшими задачами регулирования работающего котла являются:

а) поддержание постоянного заданного давления, температуры пара и качества пара,б) обеспечение нормального питания водой, при сохранении постоянного уровня ее в барабане,в) достижение максимальной экономичности котлоагрегата.г) В период участия Орской ТЭЦ-1 в общем первичном регулировании частоты на котле, работающем в автоматическом режиме, должны быть в обязательном порядке включены следующие автоматические регуляторы:

1. Главный регулятор с сигналом по давлению пара в общем паропроводе (поперечной связи), управляющий нагрузкой котла.

2. Автоматический регулятор топлива.

3. Автоматический регулятор питания водой.

4. Автоматический регулятор воздуха на горелках.

5. Автоматический регулятор разряжения.

Противодействия первичному регулированию частоты не допускается, за исключением случаев:

1) с разрешения диспетчера (НСС);

2) при выходе мощности за допустимые при данном состоянии оборудования значения.

Восстановление заданной графиком мощности разрешается после восстановления нормального значений частоты.

Равномерное питание котла и поддержание нормального уровня воды в барабане осуществляется автоматическими регуляторами питания, однако, и при их работе необходимо внимательно следить за уровнем воды в котле, проверять правильность работы водоуказательных приборов и наблюдать за равномерностью питания, по указателю расхода пара и воды. Отклонение от среднего уровня воды в барабане не должно превышать ± 20 мм.

Не реже одного раза в смену необходимо проверять показания сниженных указателей уровня между собой и сверять с показаниями водоуказательных колонок. В случае расхождения показаний, одного из сниженных указателей уровня с показаниями водоуказательных колонок, за уровнем воды в барабане котла наблюдать по нормально действующему указателю, а для устранения дефекта вызвать персонал цеха ТАИ.

4.4. Защита котла

Технологические защиты - это автоматические устройства, предохраняющие котлоагрегаты от аварий и повреждений.

При чрезмерном отклонении параметров (давления, температуры, уровня и т.д.), защита отключает котел с одновременной подачей сигнала в схему технологической сигнализации и звенит звонок.

Значение уставок и выдержки времени срабатывания технологической защиты определяются заводами- изготовителями основного оборудования для каждого вида защит и уточняются во время испытания агрегатов. Переключатель топлива “ПТ” имеет три положения: газ, газ-мазут, мазут и позволяет выбрать режим работы защиты в зависимости от вида сжигаемого топлива.

Возможны следующие режимы работы:

при работе на газе (свыше 70%) - “ПТ” ставится в положение - “Газ” ;

при работе на мазуте (свыше 70%) - “ПТ” ставится в положение - “Мазут”;

при работе на смешанном ( примерно равное соотношение газ-мазут) топливе - “ПТ” ставится в положение - “Газ - мазут”.

Следует помнить, что при работе в 1-ом и 2-ом режимах, в случае срабатывания защит от падения, повышения давления вспомогательного топлива закрывается отсечной клапан вспомогательного топлива и соответствующая задвижка отсеченного топлива. Котел остается в работе на основном виде топлива. Горелки, через которые поступало в топку вспомогательное топливо, должны быть отключены дистанционно. В режиме 3, при срабатывании защит по падению, повышению давления газа или мазута, отсекается только одно топливо, по которому сработала защита, котел остается в работе на другом топливе.

1. Технологические защиты, действующие на останов котла.

1.1. Повышение уровня в барабане котла выше 2 предела.

1.2. Понижение уровня в барабане котла.

1.3. Понижение температуры перегретого пара.

1.4. Падение давления газа.

1.5. Повышение давления газа.

1.6. Погасание факела в топке котла.

1.7. Падение давления мазута.

1.8. Падение давления воздуха перед горелками.

1.9. Отключение 2-х дутьевых вентиляторов (ДВ).

1.10. Отключение 2-х дымососов (ДС).

1.11. Отключение 2-х РВП.

1.12 Дистанционное отключение котла.

2. Защиты, действующие на снижение нагрузки котла.

2.1 Повышение давления перегретого пара.

2.2 Повышение температуры перегретого пара.

2.3 Отключение одного ДВ.

2.4 Отключение одного ДС.

2.5 Отключение одного РВП.

3. Защиты, производящие локальные операции.

3.1. Повышение уровня в барабане I предел.

4.5. Характеристика эксплуатационных режимов котлоагрегатов

Источниками тепловой энергии на предприятии ОТЭЦ – 1 являются паровые и водогрейные котлы. Все рабочие паровые котлы на данном предприятии можно поделить в 2 модельных ряда: котлы БКЗ – 210 (котел №9) и котлы ТГМ – 84 (котлы №10, 11, 12, 13). Водогрейные котлы также делятся в 2 модельных ряда: ПТВМ – 180 (котлы №1, 2, 3) и КВГМ – 180 (котел №4).

Котлы ТГМ-84. Котлы ТГМ-84 изготовлены Таганрогским котельным заводом.Параметры:

Производительность 420 т/часДавление в барабане 155 кгс/см² Давление перегретого пара 140 кгс/см² Температура перегретого пара 550 ° СТемпература питательной воды 230 ° СТопливо газ, мазут.

Котлы БКЗ – 210 – 140ф. Котлы БКЗ – 210 – 140Ф изготовлены Таганрогским котельным заводом.Параметры:

Производительность – 210 т/час

Рабочее давление за главной паровой задвижкой – 140 кгс/см²

Рабочее давление в барабане – 155 кгс/см²

Температура перегретого пара - 550º С

Температура питательной воды - 230º С

Водяной V котла – 64 м³

Паровой V котла – 34 м³

Котлы КВГМ - 180. Котлы КВГМ - 180 изготовлены Таганрогским котельным заводом.Параметры:

Производительность - 180 Гкал/часРабочее давление - 10-35 атаТемпература воды на входе - 104-110 ° СТемпература воды на выходе не выше 150 ° СРасход воды: номинальный - 3860 т/часминимальный - 3250 т/часТемпература уходящих газов при работе на мазуте - 280 ° Сна газе - 182 ° СГидравлическое сопротивление котла - 1,06 атм.Объем топки - 461 м3Радиационная поверхность нагрева - 479 м2Конвективная поверхность нагрева - 5500 м2КПД котла на мазуте - 86,8 %КПД котла на газе - 89 %Топливо: газ, мазутРасчетный расход топлива при нормальной нагрузке:газ - 25400 м3/час; мазута - 22500 кг/часКотлы ПТВМ - 180. Котлы ПТВМ - 180 изготовлены Таганрогским котельным заводом.Параметры:

Тепловая производительность -180 Гкал/час

Рабочее давление – 12 кгс/см².

Температура воды на входе в котел -104º С.

Температура воды на выходе из котла -150º С.

Расход сетевой воды через котел 3860 т/час

Температура уходящих газов при работе:

на газе -182º С;

на мазуте -223º С

Гидравлическое сопротивление котла -0,9-1,0 кгс/см²

Объем топки -461 м³

Лучевоспринимающая поверхность экранов – 478 м².

Поверхность нагрева конвективной части – 5500 м²

КПД котла при работе:

на газе – 88,8%

на мазуте - 87,35%

Топливо – газ, мазут.

4.6. Права и обязанности мастера (старшего машиниста)

При приёмке смены старший машинист к/о обязан:

4.6.1. Ознакомиться с состоянием схемы и режимом работы оборудования к/о путем личного осмотра, проверить состояние помещений, освещения, наличие средств пожаротушения в установленном объёме котельного отделения.

4.6.2. Выяснить схемы работы паропроводов острого пара, питательных магистралей и узлов, паропроводов собственных нужд, мазуто-газопроводов и др. трубопроводов котельного отделения.

4.6.3. Проверить показания основных контрольно-измерительных приборов. В случае обнаружения ненормальностей в работе приборов или отключения параметров, получить исчерпывающие объяснения от сдающего смену и потребовать устранения ненормальностей в работе или восстановления нормальных параметров пара, воды, газа, мазута и т. д.

4.6.4. Получить сведения от сдающего смену об оборудовании, за которым необходимо вести особо тщательное наблюдение для предупреждений аварий и неполадок.

4.6.5. Установить какое основное и вспомогательное оборудование находится в ремонте, резерве, работе.

4.6.6. Прочитать все записи в оперативном журнале, в журнале дефектов оборудования, журнале распоряжений и др., за время с предыдущего своего дежурства.

4.6.7. Старший машинист к/о во время своего дежурства является лицом ответственным за правильное обслуживание и безопасную работу всего оборудования котельной, оборудования ГРП, компрессорной, пиковой котельной с теплопунктами.

4.6.8. Вести надёжный и наиболее экономичный режим работы оборудования к/о

4.6.9. Обеспечивать номинальные паропроизводительность, параметры и качество пара.

4.6.10. Распределить нагрузку между котельными агрегатами при изменении диспетчерского графика.

4.6.11. Производить операции по пуску, останову, опробованию, опрессовке оборудования. Вести контроль за состоянием основного и вспомогательного оборудования котельной, ГРП, компрессорной, пиковой котельной с теплопунктами, за правильной эксплуатацией их персоналом котельной.

4.6.12. Не допускать аварий и браков по своей вине и по вине подчиненного персонала, инструктировать персонал по безопасным методам работы.

4.6.13. Выполнять требования производственной инструкции, инструкции по охране труда, пожарной и газовой безопасности, по эксплуатации сосудов работающих под давлением, трубопроводов пара и горячей воды, станционных компрессорных установок, воздуховодов, газопроводов, самим требовать этого от подчиненного персонала, контролировать соблюдение требований ТБ ремонтным персоналом при производстве ремонтных работ.

5. ОБЩАЯ ТЕПЛОВАЯ СХЕМА ТУРБИННОГО ОТДЕЛЕНИЯ

5.1. Характеристика турбоагрегатов, тепловые схемы турбоагрегатов

В турбинном отделении ТЭЦ – 1 находятся в эксплуатации 4 паровые турбины, 3 из которых – конденсационные типа ПТ-65/75-130/13 (№ 9,10,11) и одна – противодавления типа Р-50-130/13 (№12).

Основные характеристики турбины паровой типа ПТ-65 / 75- 130/ 13:

Конденсационная, с регулируемыми отборами пара (производственным и теплофикационным), номинальной мощностью 65000 кВт (65 МВт), с частотой вращения 3000 об/мин) предназначена для непосредственного привода генератора переменного тока и отпуска пара и тепла для нужд производства и отопления.

1. Турбина может работать как в блоке с котлом, так и по схеме с поперечными связями по свежему пару.

2. Направление вращения ротора турбины- по часовой стрелке, если смотреть со стороны турбины на генератор.

3. Турбина рассчитана для работы при следующих основный номинальных параметрах свежего пара:

- абсолютное давление перед стопорным клапаном 12,5 МПа (130 кгс/ см²);

- температура пара перед стопорным клапаном- 555 º С.

4. Максимальный расход свежего пара – 396 т/ час

5. Турбина имеет два регулируемых отбора пара:

- производственный – с номинальным абсолютным давлением 1,3 МПа (13 кгс/ см²);

- теплофикационный - с номинальным абсолютным давлением 0,12 МПа (1,2 кгс/ см²).

производственный и теплофикационный отборы пара имеют следующие пределы регулирования абсолютного давления:

- производственный- от 1,0 до 1,6 МПа ( от10 до 16 кгс/ см²);

- теплофикационный- от 0,07 до 0,24 МПа ( от 0,7 до 2,4 кгс/ см²).

6. Расход охлаждающей воды через конденсатор турбины -8000 м³/ час, при расчетной Т=20º С.

7. При номинальных параметрах свежего пара, номинальном расходе охлаждающей воды, полностью включенной регенерации, количество питательной воды, проходящей через ПВД, равном 105% расхода пара на турбину, с деаэратором 0,6 МПа (5 кгс/ см²), при мощности турбины 65 МВт, номинальные величины отборов составляют:

- производственный отбор при абсолютном давлении пара в камере отбора 1,3 МПа (13 кгс/ см²) – 140 т/ час;

- теплофикационный отбор при абсолютном давлении пара в камере отбора 0,12 МПа (1,2кгс/ см²) – 115/ час.

8. Максимальная мощность турбины 75 МВт, при полностью включенной регенерации, может быть получена при разных сочетаниях величин теплофикационного и производственного отборов, определяющих по диаграмме режимов. При этих режимах (75 МВт), абсолютное давление в камере регулирующей ступени ЦВД, не должно превышать максимально допустимого 10,1 МПа (103 кгс/ см²), а максимальный пропуск пара - не более 180 т/ час.

9. Подогрев основного конденсатора осуществляется в подогревателях низкого давления, деаэраторе.

Тепловая схема турбины паровой типа ПТ-65 / 75- 130/ 13:

Турбина представляет собой одновальный 2 –х цилиндровый агрегат, состоящий из ЦВД и ЦНД. Паровпуск в обоих цилиндрах расположен со стороны среднего подшипника, что снижает осевые усилия на опорный подшипник.

1. Свежий пар от котла подается к отдельно стоящей паровой коробке, в которой расположен клапан АЗВ Ø 280 мм, откуда по перепускным трубам поступает к регулирующим клапанам ЦВД.

2. ЦВД имеет сопловое парораспределение. Четыре регулирующих клапана Ø 125 расположены в паровых коробках, две из которых приварены к верхней половине цилиндра, а две – боковые – к нижней половине цилиндра.

Регулирующие клапаны №№1,2 имеют разгрузку.

3. ЦВД- литой конструкции из жарочной стали. Проточная часть ЦВД имеет одновенечную регулирующую ступень и 16 ступеней давления – левого вращения. Отработав в ЦВД, часть пара поступает в регулируемый производственный отбор, остальная часть направляется в ЦНД. Давление в камере производственного отбора поддерживается регулирующими клапанами ЦНД.

4. По перепускным трубам пар из ЦВД поступает к паровым коробкам регулирующих клапанов ЦНД. Передняя часть ЦНД выполнена литой из углеродистой стали. Выхлопная часть ЦНД – сварная.

5. Проточная часть ЦНД состоит из двух частей:

Первая - до камеры теплофикационного обмена - имеет регулирующую ступень и 8 ступеней давления –ЧСД; вторая часть – низкого давления – имеет регулирующую ступень с поворотной диафрагмой и три ступени давления ЧНД.

Давление теплофикационного отбора регулируется поворотной диафрагмой.

6. Оба ротора –РВД и РНД – гибкие, т.е. критические числа оборотов: РВД-2100 об/мини РНД-2250 об/мин проходят до выхода на номинальные обороты -3000об/мин. РВД- цельнокованый. На РНД 9 дисков откованы заодно с валом; 4 последние диска насадные. РВД и РНД соединены между собой муфтой, имеют один общий и упорный подшипник. Каждый ротор опирается на два опорных подшипника; передний РНД подшипник комбинированный ( опорно – упорный).

7. Фикс-пункт турбины расположен на заднем фундаментной раме ЦНД; расширение турбины происходит в сторону подшипника.

8. Концевые и диафрагменные уплотнения ЦВД , ЦНД – лабиринтовые.

Из камеры после первой обоймы (по ходу пара)переднего концевого уплотнения ЦВД, пар отводится в первый отбор на ПВД №7.

Из камеры после второй обоймы переднего уплотнения ЦВД пар по трубе на верхней половине цилиндра отводится в выхлопную часть.

Камеры после третьей обоймы переднего уплотнения, первой обоймы заднего уплотнения ЦВД, первой обоймы переднего уплотнения и первого уплотнительного кольца заднего уплотнения ЦНД связаны трубопроводом с общим коллектором Ду-300, который через регулирующий клапан связан с охладителем пара уплотнений.

В пусковом режиме на уплотнения в коллектор подводится греющий пар деаэраторов 6 ата, давление в котором автоматически поддерживается регулирующим клапаном «после себя» , установленный на линии подачи пара из деаэраторов.

В рабочем режиме пар из деаэраторов 6 ата в коллектор на уплотнение ЦВД и переднее уплотнение ЦНД- не подается, путем закрытия электрозадвижки на линии подачи пара. Давление в коллекторе отсоса автоматически поддерживается в пределах 103 – 105 КПа (1,03-1,05 кгс/см²), регулирующим клапаном «после себя», установленным перед охладителем пара уплотнения.

Таким образом достигается эффект самоуплотнения. Деаэраторный пар подается только в камеру заднего уплотнения ЦНД. Из крайних камер всех концевых каминных уплотнений ЦВД и ЦНД, пар отсасывается в общий коллектор, куда также заведены трубопроводы отсосов из верхних камер штоков клапанов автоматического затвора (АЗВ) ЦВД, регулирующих клапанов ЦВД (РК ЦВД) и от штоков регулирующих клапанов ЦНД (РК ЦНД), который соединен с конденсатором пара уплотнений. На линии отсоса пара из камеры, после первой обоймы переднего уплотнения ЦВД – в первый отбор на ПВД №7 до КОС имеется задвижка с эл. приводом для перекрытия от отбора, с целью подачи свежего пара через специальный трубопровод Ду-20 в камеру отсоса, для подогрева РВД, при его относительном укорочении.

9. Турбина снабжена валоповоротным устройством (ВПУ), вращающим РТ с частотой 3,4 об/ мин. ВПУ отключается автоматически при превышении указанной частоты вращения РТ.

10. Для сокращения времени прогрева турбины и улучшения пуска, предусмотрен паровой обогрев фланцев горизонтального разъёма ЦВД и подвод острого пара на переднее уплотнение ЦВД.

Основные характеристики турбины паровой типа Р-50-130-13:

Паровая турбина типа Р-50-130-13 изготовленная на ЛМЗ, одноцилиндровая, с противодавлением, с одновенечной регулирующей ступенью и 16-ю ступенями давления. Ротор цельнокованный.

1. Ротор генератора изготовлен из цельной поковки специальной стали. Обмотка ротора выполнена с непосредственным охлаждением меди водородом.

Примечание: а) генератор № 12 на воздушном охлаждении к работе не допускается;

б) без подачи охлаждающей воды в газоохладители, генератор работать не может.

2. Основные технические данные турбины:

Номинальная мощность – 50000квт;

Скорость вращения ротора – 3000 об/мин;

Давление свежего пара перед стопорным клапаном – 130 ата;

Температура свежего пара перед стопорным клапаном - 550º С.

Давление пара противодавления в выхлопных патрубках

Расчетное – 10-18±3 ата

Максимальный расход пара – 480т/час.

3. Расчетное число критических оборотов ротора турбины составляет -1790 об/мин, соединяется с ротором генератора 1640/4820 об/мин., возбудителя – 5000 об/мин. Вращение ротора происходит по часовой стрелке, если смотреть на турбину со стороны переднего подшипника. Турбина имеет сопловое регулирование. Свежий пар поступает к турбине по двум паропроводам, через главные паровые задвижки IV-П-15, IV-П-16 с байпасами, распложенными вблизи от стопорного клапана, расположенным в паровых коробах, вваренных в переднюю часть цилиндра. По выходе из цилиндра турбины, пар с давлением направляется на промышленное использование. Кроме того, турбина снабжена 5-м (обводным) клапаном, вступающим в работу при режимах с максимальным пропуском пара через регулирующую ступень, при противодавлении свыше 10 ата и перепускающим пар из камеры регулирующего колена за 4-ю ступень.

Цилиндр турбины имеет специальный обогрев фланцев и шпилек для уменьшения разности температур между фланцами и стенками цилиндра, равномерного прогрева фланцев и шпилек. Для контроля за температурой фланцев и шпилек установлены термопары. Концевые уплотнения ротора выполнены без каминов, с автоматическим регулированием их работы специальным регулятором, обеспечивающим необходимую подачу пара через клапан и поддерживающим в камере уплотнений 2,0-3,0 ата. Из крайних камер паровоздушная смесь отсасывается эжектором в вакуумный охладитель. Фикспункт турбины расположен на раме заднего подшипника, со стороны турбогенератора и тепловое расширение агрегата происходит в сторону подшипника.

4. Лопаточный аппарат турбины рассчитан и настроен на работу при частоте сети 50 Герц, что соответствует числу оборотов ротора турбогенератора 3000 в минуту.

Работа турбины при частоте ниже 50 Герц и выше 50,0 Герц – не допускается.

5. Турбина допускает повторный пуск в работу через любое время после ее остановки, для чего она снабжена валоповоротным устройством, вращающим ротор со скоростью около 3-4 об/мин.

6. Турбина снабжена промывочным устройством, допускающим промывку проточной части на ходу увлажненным паром при сниженной нагрузке.

Промывка проточной части турбины проводится по специальной инструкции завода № 1165.

5.2. Регулирование, защита и масляная система турбин

Регулирование и защита турбины типа ПТ – 65/75 – 130/13:

1. Турбина снабжена гидравлической системой регулирования, которая обеспечивает необходимое воздействие на регулирующие клапаны и поворотную диафрагму турбины, а также устройствами автоматических защит, обеспечивающих предотвращения развития аварии, в случае возникновения аварийной ситуации.

2. Система регулирования поддерживает частоту вращения РТ с неравномерностью около 4,5 %.

При работе турбины с регулируемой электрической нагрузкой и регулируемыми отборами пара, неравномерность регулирования давления пара в камерах отбора составляет:

- производственный отбор около 0,29 МПа (3 кгс/см²), при изменении расхода от 0 до 140 т/ час;

- теплофикационный отбор около 0,043 МПа (0,43 кгс/см²), при изменении расхода от0 до 115 т/ час.

3. При сбросе электрической нагрузки с отключением или без отключения генератора от сети, независимо от величины электрической и тепловой нагрузок, которые перед этим несла турбина, система регулирования обеспечивает удержание турбины на холостом ходу или на нагрузке собственных нужд без срабатывания бойков регулятора безопасности.

4. Управление т/а при пуске синхронизации и работе под нагрузкой осуществляется с помощью МУТ по месту. Маховик МУТ расположен на фасадной крышке переднего подшипника.

5. Регуляторы давления теплофикационного и производственного отборов силь- фонного типа, служат для поддержания заданного давления в камерах отбора. Заданное давление в камерах отбора устанавливается натяжением пружины регулятора, маховиком по месту.

Включение в работу и отключение РД производятся маховиками натяжения пружин РД, расположенными на боковой стенке переднего подшипника (см. п.15.9.; п. 15.10 данной инструкции).

6. Ограничитель мощности в нужных случаях ограничивает открытие РК регулятором скорости. ОМ действует односторонне, не препятствуя закрытию РК. Маховик управления ОМ расположен на фасадной крышке переднего подшипника, рядом с МУТ.

7. Система регулирования обеспечивает закрытие АЗВ, РК и поворотной диафрагмы:

- при повышении частоты вращения РТ на 11-12 % сверх номинальной, от действия центробежных выключателей (бойков);

- в случае отказа в работе центробежных выключателей при повышении частоты вращения примерно на 14% сверх номинальной, от действия дополнительной защиты.

8. Турбина может быть остановлена;

а) вручную, одной из двух кнопок на корпусе переднего подшипника турбины;

б) дистанционно, со щита управления- ключом;

в) с помощью защит , подающих импульс на останов турбины.

9. турбина снабжена защитами, которые воздействуя на электромагнитный выключатель, автоматически прекращают доступ свежего пара в ЦВД, при возникновении следующих аварийных ситуаций:

- недопустимом осевом сдвиге РТ, как в сторону генератора, так и в сторону регулятора скорости;

- недопустимом повышении давления в конденсаторе;

- недопустимом падении давления масла на смазку подшипников;

- недопустимом понижении температуры свежего пара перед турбиной;

- понижение уровня в демпферном баке;

- срабатывании тепломеханических защит генератора.

Регулировка и защита турбины типа Р-50-130-13:

1. Перестановка регулирующих клапанов турбины производится двухсторонним поршневым сервомотором, золотником которого управляет регулятор скорости и регулятор давления (противодавление).

Регулятор скорости автоматически осуществляет поддержание постоянства числа оборотов агрегата с неравномерностью около 5%, норма 4,5 – 6,5%.

Блок золотников регулятора скорости включает в себя механизм управления, который предназначен для: а) зарядки золотников регулятора безопасности;

б) последовательного открытия стопорного и регулирующих клапанов;

в) подрегулировки числа оборотов при синхронизации генератора на холостом ходу;

г) управления электрической нагрузкой при работе генератора в параллель при включенном регуляторе давления.

При включенном регуляторе давления, что имеет место только при работе генератора в параллель, управление тепловой нагрузкой производится регулятором давления.

Механизм управления регулятора скорости и регулятора давления имеют ручной привод.

2. Турбина снабжена ограничителем мощности, используемым для ограничения открытия регулирующих клапанов регулятором скорости.

При противодавлении ниже 14 ата в сервомоторе регулирующих клапанов образуется излишний запас хода из-за чего турбина под действием регулятора давления может перегрузиться недопустимым образом.

Ограничитель мощности предназначен ограничивать электрическую нагрузку только при снижении частоты сети.

3. Турбина снабжена регулятором безопасности, два центробежных байка которого срабатывают при достижении числа оборотов, лежащих в пределах 10 – 12% сверх номинального 3300 – 3360 об /мин., что вызывает закрытие автоматического стопорного клапана, прекращает доступ свежего пара к регулирующим клапанам турбины.

Одновременно под действием регулятора безопасности закрываются и регулирующие клапаны турбины. Тот же результат достигается и при выключении турбины от сети.

Остановка турбины осуществляется или выключением турбины от руки с помощью кнопки ручного выключателя или же дистанционно с ЦТЩУ при повороте ключа отключения турбины в положение «ОТКЛЮЧЕНО».

При помощи механизма управления можно вновь приступить к открытию автоматического стопорного клапана при снижении числа оборотов до значения 101-102% от номинального (3030-3060 об/мин).

4. Турбина снабжена электромагнитным выключателем при срабатывание которого закрываются автоматический стопорный клапан и регулирующие клапаны.

Воздействие на электромагнитный выключатель, приводящее к его срабатыванию, осуществляется:

а) реле осевого сдвига ротора с одновременной подачей аварийного сигнала при осевом сдвиге ротора в месте расположения упорного подшипника более чем на 1,75 мм против прижатия к нерабочим колодкам;

б) защитным устройством от недопустимого увеличения перепада давления (свыше 5,5 кгс/см2) на последней ступени турбины;

в) ключом для дистанционного отключения турбины с ЦТЩУ.

5. Обратные клапаны на трубопроводах не регулирующих отборов пара к ПВД имеют принудительное закрытие при:

а) закрытие автоматического стопорного клапана;

б) отключение генератора.

Каждый обратный клапан имеет гидравлический сервомотор, приводимый в действие подачей воды от автоматического стопорного клапана и от масляного выключателя генератора.

6. Масляная система турбины питает маслом марки ТИП-22, как систему регулирования (при давлении 20 кгс/см², так и систему смазки (при давлении 0,8 кгс/см²) на уровне подшипников турбогенератора.

Подача масла в систему регулирования производится центробежным масляным насосом, приводимым непосредственно от вала турбины в систему смазки, до маслоохладителей, масло подается с давлением 3 кгс/см² сдвоенным эжектором, который одновременно обеспечивает необходимый подпор на всасывание центробежного насоса около 1 кгс/см².

7. Для обслуживания турбогенератора в период пуска, предусмотрены три масляных электронасоса:

а) пусковой, типа 6 МСМ-М, производительностью 150 м³/час, напор 450 мм вод ст., приводится в действие от эл. двигателя переменного тока, напряжением 380 Вольт, мощностью 125 кВт при 985 об/мин;

б) резервный, типа 5 НДВ-60, производительностью 180 м³/час, напор 26-30 мм вод ст., приводится в действие от эл. двигателя переменного тока, напряжением 380 Вольт, мощностью 22 кВт при 1450 об/мин;

Резервный маслонасос обеспечивает маслом систему смазки до включения пускового масляного насоса, а также работает при останове турбины.

в). аварийный маслонасос (насос смазки), типа 4 НДВ-60, производительностью 90-108 м³/час, напор 22 - 25 мм вод ст., приводится в действие от эл. двигателя постоянного тока, напряжением 220 Вольт, мощностью 14 кВт при 1500 об/мин;

работающим от аккумуляторной батареи.

Примечание:

Для проверки маслопровода системы регулирования на плотность, пусковой маслонасос переводится на работу с установкой эл. двигателя переменного тока, напряжением 3000 Вольт, мощностью 400 кВт при 1470 об/мин.

8. Турбина снабжена реле падения давления масла, которое автоматически:

а) включает эл. двигатель резервного масляного насоса смазки, работающего на переменном токе, при понижении давления в системе смазки после маслоохладителей до 0,6 кгс/см², с одновременной подачей предупредительного сигнала;

б) включает эл. двигатель аварийного маслонасоса, работающего на постоянном токе, если давление в системе смазки упадет до 0,5 кгс/см²;

в) отключает турбину и дает запрет на включение валоповоротного устройства при понижении давления масла в системе смазки до 0,3 кгс/см², с одновременной подачей сигнала.

9. Рабочая емкость масляного бака 14 м³ до верхнего уровня, емкость масляной системы около 16 тн.

Указатель уровня масла в баке снабжается контактами для подачи световых сигналов: при минимальном уровне по шкале прибора – 50 мм; при максимальном уровне – 320 мм.

10. Маслоохладители типа МБМ-63-90 с поверхностью охлаждения 60 м² каждого, с рабочим давлением охлаждающего масла 5 кгс/см², рабочим давлением воды 5 кгс/см², температура на входе 20º С – в количестве 2-х штук служат для охлаждения масла циркуляционной водой, с температурой не выше 33º С. Кроме того, в аварийных случаях к маслоохладителям подведена сырая вода после фильтров.

Давление воды в маслоохладителях не должно превышать 0,8 кгс/см². Расход охлаждающей воды на каждый маслоохладитель равен 180 м³/час, гидравлическое сопротивление при этом расходе равно 1,65 мм вод. ст.. Расход масла через маслоохладитель – 34 м³/час.

11. Регенеративное устройство предназначено для подогрева питательной воды паром, отбираемым из промежуточных ступеней турбины и состоит из трех поверхностных подогревателей высокого давления № А, Б, В.

а) поверхностные подогреватели № А, Б типа ПВ-425-230, с поверхностью нагрева 425 м² каждый, производительностью по воде 504 т/час;

б) подогреватель № В типа ПВ-350-230, с поверхностью нагрева 350 м² каждый, производительностью по воде 400 т/час.

Греющий пар на подогреватель А подается с паропровода отборного пара 10-16 ата, на подогреватель Б поступает – со второго отбора 32 ата, на подогреватель В пар поступает с первого отбора 50 ата.

Подогреватель высокого давления снабжен:

а) охладителем конденсата греющего пара, расположенным внутри подогревателя;

б) регулирующим клапаном отвода конденсата;

в) уравнительным сосудом для присоединения датчика электронного уровня с сигнализатором, воздействующим на клапан автоматической защиты для отключения подогревателей по воде, при аварийном повышении уровня конденсата.

12. Подогреватели высокого давления состоят из группового защитного устройства, состоящего из автоматического клапана на входе и обратного клапана на выходе питательной воды из подогревателей, автоматического клапана с электромагнитом и трубопроводом пуска и отключения.

Защитное устройство отключает подогреватели и направляет питательную воду по байпасу, в случае нарушения водяной плотности трубных систем и повышения уровня конденсата в корпусе любого из подогревателей выше установленного (по прибору на тепловом щите).

Конденсат греющего пара подогревателей высокого давления каскадно, через подогреватель А подается в деаэратор 6 ата № 4 и № 5.

13. Отсос пара из камер лабиринтовых уплотнений турбины производится в специальный вакуумный охладитель (ПС-50), снабженный эжектором поддерживающим давление в охладителе 0,94-0,96 ата, конденсат которого направляется в бак нижних точек.

Охладитель лабиринтового пара охлаждается хим.очищенной обессоленной водой, с помощью установленных 2-х центробежных насосов.

5.3. Характеристика трубопроводов в турбинном отделении

В КТЦ расположены следующие трубопроводы пара и горячей воды:

- паропроводы острого пара котлов и турбин, поперечная связь между котлами №№ 9,10,11,12,13 и турбинами №№ 9,10,11,12, паропроводы острого пара и поперечная связь относится к паропроводам 1-ой категории 2-ой группы;

- коллектор холодного питания котлов относится к трубопроводам 1-ой категории 4-ой группы;

- коллектор горячего питания котлов относится к трубопроводам 1-ой категории 4-ой группы;

- паропроводы отборного пара турбин на производство, давлением 10÷16 кгс/см² относятся к трубопроводам 3-ей категории 1-ой группы.

При эксплуатации гл. паропровода персоналом котлотурбинного цеха должны выполняться:

- контроль за приборами тепловых перемещений паропроводов;

- наблюдение за состоянием гл. паропроводов;

- контроль за температурными режимами работы гл. паропроводов при пусках и остановках.

Паропровод высокого давления предназначается для подачи пара от котлов №№ 9,10,11,12,13 через поперечную связь на т/а №№ 9,10,11,12, так и на прямую (блочно) котел № 10 на т/а № 9; котел № 11 на т/а № 10; котел № 12 на т/а № 11; котел № 13 на т/а № 12; кроме к/а № 9, который работает на т/а №№ 9,10,11,12 только через поперечную связь.

Паропровод поперечной связи выполнен из стали 12Х1МФ с наружным диаметром 325х38; от котлов №№ 10,11,12,13 с диаметром 273х32, от поперечной связи к т/а №№ 9,10,11,12 с диаметром 273х32 выполнен из стали 12Х1МФ, от к/а 9 до задвижки 0-П-19 диаметром 273 х 32 с переходом на диаметр 325х38 из стали 12Х1МФ.

На магистралях гл. паропровода имеются в верхних точках - воздушники, а в нижних точках и тупиковых участках – дренажные устройства.

Предназначение дренажного устройства – это продувка гл паропровода при прогреве, обеспаривание при выводе в ремонт. Прогрев паропровода осуществляется на РДНД при выводе в ремонт через дренажи паропровод соединяется с атмосферой.

На поперечной связи гл. паропровода установлены задвижки I-П-19 (связь по пару КТЦ IV оч. и к/а 9) и задвижка 0-П-19, которая позволяет вывести в ремонт половину гл. паропровода поперечной связи.

6. УСТРОЙСТВО И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕНЕРАТОРОВ И СИСТЕМЫ ОХЛАЖДЕНИЯ

6.1. В КТЦ на водородном охлаждении работают турбогенераторы №№ 9,10,11,12. Применение водорода в качестве охлаждающей среды на турбогенераторах дает огромные преимущества по сравнению с воздушным.

Водород в 14,4 раза легче воздуха, он обладает лучшей в 7 раз теплопроводностью чем воздух. Это позволяет на тех же генераторах вырабатывать при водородном охлаждении значительно большую эл. мощность, чем при воздушном охлаждении. Водород в обычных условиях –газ без цвета, запаха, вкуса. К недостаткам относится взрывоопасность водорода в смеси с воздухом или кислородом.

При содержании в воздухе водорода 4 - 75% по объему образуется взрывоопасная смесь.

6.2. В КТЦ на водородном охлаждении работают турбогенераторы №№ 9,10,11,12. Работа этих турбогенераторов на воздушном охлаждении ЗАПРЕЩАЕТСЯ.

Допускается непродолжительная работа т/г 9,10,11,12 при воздушном охлаждении только в режиме холостого хода без возбуждения.

6.3. Уплотнение вала ротора и схема маслоснабжения уплотнений генераторов.

В турбогенераторах с водородным охлаждением предотвращение утечки водорода в месте выхода вала ротора осуществляется посредством специальных уплотняющих подшипников, размещаемых между торцевыми щитами генератора и опорными подшипниками ротора генератора.

Принцип действия уплотнения вала заключается в запирании водорода непрерывным встречным потоком масла, подаваемым в узкий зазор между валом ротора и вкладышем уплотнения под давлением, превышающим давление водорода.

Значение перепада давлений масло-водород находится в пределах 0,04-0,06 Мпа (0,4-0,6 кгс/см² ).

Номинальное значение перепада уточняется при наладке системы маслоснабжения и на работающем генераторе поддерживается неизменным специальной регулирующей аппаратурой. Уменьшение перепада давления уплотняющего масла над давлением водорода до 0,03 МПа (0,3 кгс/см² ) может привести к утечкам водорода через уплотняющие подшипники, увеличение этого перепада до 0,08-0,1 МПа (0,8-1,0 кгс/см² ) также может привести к утечкам водорода, в первом случае – за счет незначительного превышения давления масла над давлением водорода, а во втором – в следствии большого расхода масла в сторону воздуха, больших скоростей масла и его эжектирующей способности.

6.4. Уплотняющие подшипники генераторов установленных в КТЦ выполнены торцевого типа с прижимом вкладышей к гребню вала стальными пружинами.

Уплотнение торцевого типа состоит из вкладыша и корпуса, крепящегося к торцевому щиту. Запирающий масляный слой создается между торцевой поверхностью вкладыша и боковой поверхностью упорного диска вала. Усилие от давления масла в масляном слое, возрастающее по мере увеличения частоты вращения за счет клиновой разделки рабочей поверхности вкладыша, старается отжать последний от вала и разорвать масляную пленку. Для предотвращения этого явления искусственно создается усилие прижатия, которое уравновешивает усилие отжатия вкладыша от упорного диска.

Прижим вкладыша к валу создается посредством совместного действия специальных пружин и давления водорода.

Рабочая поверхность вкладыша залита баббитом. Имеющим специальную разделку, состоящую из чередующихся в тангенциальном направлении клиновых и плоских площадок, разделенных радиальными канавками, кольцевой канавкой, наружного и внутреннего кольцевых поясков. Клиновые площадки при номинальной частоте вращения ротора являются основным несущим элементом, обеспечивающим образование сплошной масляной пленки толщиной 0,08-0,15 мм между упорным диском вала и вкладышем, смазывающей рабочие поверхности и отводящей потери трения.

Через эти площадки и наружный сплошной поясок проходит основной поток масла на сторону воздуха, достигающий 95 % общего расхода масла, поступающего в уплотнения. Плоские площадки контактируют с поверхностью упорного диска при отсутствии сплошной масляной пленки, т.е. при низких частотах вращения и работе от ВПУ. Между несущей поверхностью и внутренним кольцевым пояском располагается кольцевая прерывистая канавка, в которую подается уплотняющее масло под давлением, превосходящим давление водорода. Эта канавка вместе с внутренним пояском обеспечивает герметизацию газового объема генератора и незначительный расход масла в сторону водорода. Газовый объем генератора отделен от камеры слива масла в сторону водорода маслоуловителями лабиринтного типа. Слив масла прошедшего на строну воздуха осуществляется в картер опорного подшипника. Вкладыш удерживается от вращения посредством шпоночного узла. Масляный режим уплотняющих подшипников контролируется количеством сливаемого масла в сторону водорода. При нормальной работе подшипника струя сливаемого масла имеет диаметр 3-6 мм. При избыточном количестве масла на подшипнике струя сливаемого масла в сторону водорода имеет диаметр более 6 мм, при недостатке масла на подшипник струя имеет диаметр менее 3 мм или прекращается вовсе.

При пусках и остановах турбоагрегата, роста или снижения нагрузки происходит тепловое перемещение валопровода, а следовательно меняется положение упорных дисков относительно корпусов уплотнений вала. При отходе упорного диска от баббитовой заливки, увеличивается минимальная толщина масляного слоя и снижается усилие в масляном клине. Усилие прижатия вкладыша становится выше отжимающего усилия в масляной пленке. Когда разность усилий превзойдет усилия трения вкладыша в корпусе, вкладыш сдвинется и последует за валом. При сближении упорного диска с вкладышем толщина масляного слоя уменьшится и возрастет усилие в масляном клине.

Появляется неуравновешенная разность усилий, которая отжимает вкладыш от вала, преодолевая силы трения.

6.5. В режимах работы с пониженной частотой вращения (пуск, останов турбоагрегата, вращение от ВПУ) гидродинамическое усилие уплотняющего масла значительно снижается и возникает полусухое трение между вкладышем и диском. В том режиме усилие прижимающее вкладыш к диску воспринимается меньшей площадью баббитовой поверхности – только плоскими площадками. Если удельное давление на баббит в режиме полусухого трения велико, то неизбежен ускоренный износ баббита, который накапливается при повторении подобных режимов и особенно при продолжительном вращении от ВПУ.

В результате износа уменьшаются несущие клиновые площадки, снижается гидродинамическое усилие и несущая способность вкладыша.

Уравновешивания усилия прижимающего вкладыша к диску при номинальной частоте вращения достигается при уменьшенной толщине масляного слоя, что ведет к повышению температуры вкладыша в процессе эксплуатации. При ускоренном износе баббита толщина масляного слоя может снизиться на столько, что дальнейшее повышение температуры баббита может привести к его размягчению в направлении вращения вала и перекрытию маслоподающих отверстий во вкладыше.

Существенным недостатком уплотнений вала генераторов турбин ст. №№ 9,10,11,12 является их повышенная чувствительность к нарушению их маслоснабжения. Кратковременное снижение давления масла (перепад давлений масло-водород) при нарушении работы системы маслоснабжения для конструкции торцевых уплотнений генераторов турбин представляют большую опасность, как из-за возможного пропуска водорода в картере, так и потому, что несущая способность вкладышей резко снижается, нарушается равновесие усилий, действующих на вкладыши, возникает режим полусухого трения.

6.6. При недостаточной подаче масла на уплотняющий подшипник повышается температура вкладыша и сливаемого с подшипника масла, при увеличенной подаче масла – температура вкладыша и сливаемого масла понижается.

Температура вкладышей уплотнений вала является наиболее представительным параметром, характеризующим их состояние. Выплавливание баббита сегментов упорных подшипников происходит при температуре колодок 130 ^о С. Учитывая температурный запас и способ контроля температуры нагрева баббита в уплотнениях торцевого типа, температура баббита торцевых уплотнений не должна превышает 80^о С.

Масло, подаваемое на уплотняющие подшипники, должно иметь температуру 40-45^о С. Температура масла на выходе из уплотнений не должна превышать 65^о С.

Разность температур входящего и выходящего масла не должна превышать 30^о С.

6.7. В качестве основного источника маслоснабжения уплотнений вала используется инжектор, который считается наиболее простым и надежным устройством из-за отсутствия в нем вращающихся и трущихся элементов.

Напорным масла инжектора является масло из системы регулирования турбины, масло для уплотняющих подшипников генераторов берется из системы смазки турбины, после маслоохладителей и при помощи инжектора подается на уплотняющие подшипники. Подаваемое масло на уплотнения генератора должно иметь давление после инжектора не менее 3 кгс/см² . Помимо инжектора установлены два центробежных насоса уплотнений в качестве резерва. Один из которых резервный, с двигателем переменного тока, а другой – аварийный, с двигателем постоянного тока, подающее масло на уплотнения из чистого отсека главного масляного бака турбины (ГМБ). Нормально в работе находится инжектор, электронасосы находятся в резерве на блокировке по понижению давления масла на уплотнение.

Регулирование подачи масла на уплотняющие подшипники генераторов производится дифференцированными регуляторами перепада давления (РПД) типа:

на генераторе - № 9,10, 11 – тип ДРДМ-30М – уплотняющее масло;

на генераторе - № 12 – тип ДРДМ-12М – уплотняющее масло.

Регуляторы давления масла ДРДМ-30М, ДРДМ-12М обеспечивают постоянный перепад давления между давлением газа в корпусе генератора и давлением масла перед подшипниками как при изменении давления масла, так и при изменении оборотов генератора.

Из напорного коллектора (после инжектора или НУГ) масло как правило поступает в маслоохладитель (МО) (при нормальной работе), в котором масло охлаждается до 40-42^о С, а затем в масляные фильтры (МФ), один из которых- в работе, другой- в резерве.

После МФ масло подается на вход РПД. Давление мала перед РПД должно быть в пределах 8-10 кгс/см² . После РПД масло подается в демпферный бак и под давлением выше давления водорода поступает на оба уплотнения вала.

Схема маслоснабжения уплотнений связана со сливным трубопроводом масла с подшипников турбины и поэтому всегда находится в заполненном состоянии.

При отказе дифференцированного регулятора масло в (ДБ) или подшипники может быть подано через задвижку УМ-20.

Непосредственно перед подшипниками установлены запорные вентили, которые нормально полностью открыты и служат для корректировки расхода масла на подшипник в случае ненормальной работы.

Работа маслоснабжения уплотняющих подшипников генераторов с отключенным ДБ ЗАПРЕЩАЕТСЯ.

Работа уплотнений помимо ДБ предусматривается как временная мера, на случай устранения неисправностей в системе маслоснабжения уплотнений.

Пройдя уплотнения вала большая часть масла сливается в сторону воздуха – в картеры опорных подшипников генераторов и лишь незначительная часть в сторону водорода, в сливную водородную камеру.

Из водородной камеры во избежание и попадания водорода в ГМБ турбины, масло сливается в схему маслоснабжения через водородоотделительный бачок, U-образный гидрозатвор. U-образные гидрозатворы установлены на всех генераторах , обеспечивающих работу генератора с давлением газа в корпусе до 0,5 кгс/см² .

Для возможности работы генераторов с давлением газа выше 0,5 кгс/см² на генераторах №№ 9,10,11,12 установлены поплавковые механические гидрозатворы типа 3Г-30. Поплавковый гидрозатвор включается в схему параллельно U-образному гидрозатвору.

Нормально поплавковый гидрозатвор находится постоянно в работе. При переводе генератора в режим работы с давлением газа в корпусе генератора выше 0,5 кгс/см² , необходимо предварительно включать U-образный гидрозатвор и проверить нормальную работу поплавкового гидрозатвора.

7. ГЛАВНЫЙ ЩИТ УПРАВЛЕНИЯ

Главный щит управления - мозг станции, с пульта которого координируется работа всего оборудования станции.

Главный щит управления на ТЭЦ – 1 представляет собой приборный щит, играющий роль главного звена в системах автоматизации технологических процессов. На главном щите управления располагаются электрические, пневматические, и гидравлические приборы и аппараты контроля, управления, регулирования и питания.

Пульты, шкафы, щиты средств автоматизации производственных процессов предназначены для размещения на них средств контроля, и управления технологическими процессами, контрольно-измерительными приборов, сигнальных устройств, аппаратуры управления, автоматического регулирования, защиты, блокировки, линии связи между ними.

Главный пульт управления выполняет следующие основные функции:

· анализ режимов технологического оборудования;

· контроль технологических параметров;

· управление (открытие, закрытие, стоп) и контроль станционных и агрегатных задвижек;

· контроль режимов перекачки, готовности магистральных и подпорных насосных агрегатов;

· обработка предельных значений параметров по агрегату (котел и турбина).

Щиты и пульты управления на ТЭЦ применяются с целью:

· расширения функциональных возможностей автоматизации по сравнению с существующими системами;

· обеспечения учета потребления и выработки энергоресурсов: расхода газа (жидкого топлива), расхода воды, пара, тепловой энергии на отопление и горячее водоснабжение, расхода конденсата с производства, расхода газа по котлам.

Щиты и пульты управления (стативы) представляют собой металлический каркас из перфорированного швеллера с технологической обвязкой. Окраска металлоконструкций производится эпоксидно-порошковыми красками методом электростатического напыления.

Стойки укомплектовываются измерительными приборами (датчиками давления, перепада давления, температуры, вибрации, силы тока, уровня) и сигнализирующими приборами релейного типа (датчиками-реле напора, сигнализирующими манометрами и реле давления, сигнализаторами уровня).

Щиты и пульты управления изготавливаются в виде открытых стоек, как для индивидуального, так и для полносборного монтажа с общей обвязкой.

Возможно размещение стоек в блочно-комплектных устройствах (блок-боксах) для систем автоматизации, контроля и управления.

Пульты, шкафы, щиты средств автоматизации производственных процессов устанавливаются в производственных помещениях и специальных щитовых помещениях: операторских, диспетчерских, и т.д.

8. ПОКАЗАТЕЛИ ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ТЭЦ

Все основные тепловые показатели ТЭЦ можно приблизительно рассчитывать по ниже приведенным формулам:

1. Расход условного топлива:

где - расход природного газа;

- расход мазута;

- низшая теплота сгорания природного газа;

- низшая теплота сгорания мазута.

2. Удельный расход условного топлива на отпуск тепла:

где - отпуск тепла потребителям

3. КПД ТЭЦ:

где - отпуск электроэнергии

4. КПД брутто котлоагрегата:

где - выработка тепла;

- расход перегретого пара;

- расход пара на непрерывную продувку;

- соответственно, энтальпия перегретого пара, пара на продувку и энтальпия питательной воды.

Усредненные расходы топлива на всех котлах ТЭЦ – 1 сведены в следующую таблицу:

9. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ ОТДЕЛЬНЫХ ЦЕХОВ

9.1. Компрессорный цех

На территории ОТЭЦ-1 находится трубопровод сжатого воздуха, используемый для собственных нужд предприятия (снабжение сжатым воздухом различного пневматического оборудования). Данный трубопровод подключен к компрессору ВП - 20/8М производительностью 20 м/мин и давлением 8 атм. Компрессор находится в компрессорном цехе, располагаемом непосредственно возле КТЦ II очереди. Компрессор представляет собой двухступенчатую крейцкопфну, машину двойного действия, с угловым расположением цилиндра. Компрессор снабжен автоматической аварийной защитой. Компрессор приводится в действие от синхронного эл. двигателя, типа ДСК-12-24-12, мощностью -125 квт. Напряжение – 380 В. Число оборотов- 500 об/мин.

9.2. Система откачки сточных вод с пром. площадки ОТЭЦ – 1 на золоотвал №2

При эксплуатации системы откачки сточных вод с пром. площадки ОТЭЦ-1 на золоотвал № 2 должны быть обеспечены:

1. Надежность оборудования, устройств и сооружений внутренней и внешней системы откачки сточных вод с пром. площадки ОТЭЦ-1 на золоотвал № 2.

2. Рациональное использование емкости золоотвала.

3. Предотвращение загрязнений и сточными водами воздушного и водного бассейна, а также окружающей территории.

4. Своевременное наращивание дамбы золоотвала.

5. Плотность трактов и оборудования, исправность облицовки и перекрытий каналов, золопроводов, отключающих устройств.

Эксплуатация системы откачки сточных вод с пром. площадки ОТЭЦ-1 на золоотвал № 2 должна быть организована в режимах, обеспечивающих:

1. Оптимальные расходы воды и электроэнергии.

2. Исключение замораживания внешних водоводов, заиливание каналов и колодцев.

Оборудование багерной насосной № 1:

1. Багерные насосы ст. № 1; № 2; № 3.

Тип 12 Гр-8Т2.

Центробежный, одноступенчатый, консольный с двойным корпусом.

Подшипник радиально-опорный роликовый № 3631 – 1 шт. и подшипник упорный № 46234 -2 шт.

Смазка подшипников – масло «Индустриальное-45».

Вращение рабочего колеса по часовой стрелке, если смотреть на электродвигатель со стороны насоса.

Напор насоса – 70-79 м вод.ст.

Производительность – 1000-1500 м³/час

Электродвигатель асинхронный, тип А 13-46-6

Мощность – 630 квт

Число оборотов - 980 об/мин

Напряжение -3000 вольт

Перекачиваемая среда – сточные воды с очистных сооружений ТЭЦ и КТЦ.

Температура – не более50º С

2. Дренажные насосы ст. №№ 1; 2.

Тип 4НФУ

Центробежные, одноступенчатые, консольные

3. Дренажный насос ст. № 3

Тип 4К-8

Центробежный, одноступенчатый, консольный

Производительность – 360 м³/час

Напор – 6 м вод.ст.

4. Дренажный насос № 4

Тип К 100-65-200

Центробежный, одноступенчатый, консольный

Производительность – 100 м³/час

Напор – 50 м вод.ст.

Оборудование багерной насосной № 2

1. Багерные насосы ст. №№ 1; 2; 3 – первого подъема.

Багерные насосы ст. №№ 1А; 2А; 3А – второго подъема.

Тип ГРТ 1250/71

Центробежный, одноступенчатый, консольный с двойным корпусом.

Смазка подшипников – масло «Индустриальное-45».

Производительность – 1250 м³/час

Напор – 71 м вод.ст.

Электродвигатель асинхронный

Мощность – 630 квт

Число оборотов - 980 об/мин

Напряжение -6000 вольт

2. Сальниковые насосы (насосы уплотнения)

Служат для уплотнения сальников багерных насосов первого подъема №№ 1;2;3 установлены 2 шт.

Тип – ЦНС -105-98.

Производительность – 105 м³/час

Напор – 98 м вод.ст.

Для уплотнения сальников багерных насосов второго подъема №№ 1А;2А;3А установлены 2 шт.

Тип – ЦНС -105-196.

Производительность – 105 м³/час

Напор –196 м вод.ст.

Дренажные насосы предназначены для откачки воды из дренажного приямка.

Дренажный насос ст. № 1

Тип – ЦНС -3

Производительность –36,4 м³/час

Напор –15,9 м вод.ст.

Шламовый водоструйный насос № 2

Производительность – 30 м³/час

Напор –6 м вод.ст.

Дренажный насос ст. № 3 –водоструйный эжектор.

Оборудование насосной осветленной воды.

1. Насосы осветленной воды ст. №№ 1; 2; 3 предназначены для подачи осветленной воды на ТЭЦ, для повторного использования в системе гидрозолоудаления.

Тип насосов – 300Д90

Производительность – 900 м³/час

Напор –18 м вод.ст.

Электродвигатель асинхронный,тип А-272-6

Мощность – 100 квт

2. Дренажные насосы №№ 1; 2.

Тип ВКС-5/24

Производительность – 8,5-18,4 м³/час

Напор – 10-20 м вод.ст.

Схема работы гидрозолоудаления багерной насосной № 1.

Гидросмесь из котельного отделения поступает в багерную по каналу, расположенному в сточном проходном тоннеле. Перед входом в багерную канал разделяется на два канала (к колодцам №№ 1; 2). Переключение на колодцы производится путем перевода поворотной шандоры.

Кроме того на каждом колодце имеется своя запорная шандора. За запорной шандорой поперек канала сделано углубление, являющееся предварительным железоуловителем.

После предварительного железоуловителя гидросмесь поступает в приемный колодец. Поперек приемного колодца установлена наклонная решетка с ячейками шириной 20 мм.

Приемный колодец соединяется с буферным колодцем амбразурой, расположенной на высоте 2300 мм от пола багерной.

Если в приемный колодец поступило больше смеси чем откачивается багерными насосами, то гидросмесь через амбразуру заполняет буферный колодец. При нормальной работе следует поддерживать уровень гидросмеси на 1,5- 2 м выше дна колодца.

Золопроводы и золоотвал № 2.

Золоотвал ТЭЦ является ответственным гидротехническим сооружением, аварии которого могут привести к тяжелым последствия не только для станции, но и для объектов народного хозяйства и населенных пунктов, расположенных вблизи золоотвала.

Золоотвал № 2 «новый» расположен к северу от ТЭЦ-1в урочище Казак-Чекан на расстоянии 9,5 км. Высота подачи воды -108 м над площадкой ТЭЦ. Емкость наполнения золоотвала 4 млн. м³.

В эксплуатации находится с 1983 года. Максимальная высота ограждающей дамбы 36 м.

Площадь золоотвала -42 га. Золоотвал овражного типа.

Гребень ограждающей дамбы на отметке 308,0 м. Ширина дамбы -10 м.

Для возможности аварийных сбросов воды при сильных наводнениях (паводках) предусмотрен аварийный водосброс.

Максимальный уровень воды золоотвала -295 см.

Аварийный сброс при уровне -298 см.

Для контроля за осадками и смещениями дамбы золоотвала установлена сеть поверхностных и глубинных реперов.

От багерной насосной № 2 до золоотвала № 2 проложено три золопровода диаметром 426 мм. Протяженность трассы – 6,5 км

От золоотвала № 2 до насосной осветленной воды проложен железобетонный канал, протяженностью 70 м.

Трубопровод осветленной воды Ø 530 мм от насосной осветленной воды до ТЭЦ протяженность трассы -10 км.

10. ХАРАКТЕРИСТИКА ИНФОРМАЦИОННОЙ СЕТИ ТЭЦ

Информационная опорная сеть ОТЭЦ – 1 строится на основе 7-ми подсистем:

· первичные каналы сети связи;

· узлы связи;

· комплекс распределённого контроля и управления агрегатами и информационной сетью;

· система архивирования информации и обеспечение бесперебойного питания;

· информационные серверы коллективного пользования;

· интеграция с российскими сетями;

· универсальная система подключения абонентской компьютерной техники;

Первичные каналы связи строятся на основе одномодового оптоволоконного кабеля по топологии "звезда" с центром на стационарной АТС.

Система распределённого контроля и управления Информационной Опорной Сетью представляет собой программно-аппаратный комплекс с центром управления в здании АТС.

Для организации бесперебойного электропитания информационой сети используется распределённая система гарантированного электропитания.

Информационные серверы коллективного пользования - это специально организованные информационные ресурсы Опорной Сети, к которым обеспечен доступ абонентов с многоуровневой системой регистрации.

В качестве поставщика услуг Internet, обеспечивающего доступ к российским и мировым ресурсам используется АО "ВолгаТелеком" г. Орск.

Для организации связи между узлами телекоммуникационной распределённой сети связи используются современные оптические каналы связи, которые позволяют построить магистраль передачи данных на территории предприятия.

Служебный входной оптический шкаф расположен внутри здания АТС, в котором заканчиваются кабели, введённые в здание снаружи.

Для информационной опорной сети из общего магистрального многожильного оптического кабеля выделено два одномодовых волокна, один из которых служит для приёма информации, другой для передачи.

Для подключения активного оборудования информационной опорной сети используется оптический одномодовый кабель для внутренней прокладки, который приварен к магистральному кабелю и оканчивается стандартным ST коннектором. Кабель для внутренней проводки закреплён по всей длине стяжками к направляющим конструкциям и входит в распределительный шкаф. Для работоспособности сети в целом, необходимо, чтобы по всей длине оптического кабеля затухание было не более 0,4 Дб/км. Передача информации по одномодовым оптическим волокнам производится на длинах волн 1,3 и 1,55 мкм.

В качестве каналообразующего оборудования используются трансиверы фирмы Nbase NX300, которые передают оптический сигнал на расстояние до 10 км при затухании не более 0,4 Дб/км. Они предназначены для подключения оборудования Ethernet с разъёмом AUI в одномодовую волоконнооптическую линию связи. Протокол передачи информации - Ethernet CSMA-CD. Трансиверы имееют режим работы как полудуплекс (10Мб/сек), так и полный дуплекс (20Мб/сек).

11. Автоматизация

11. 1. Автоматическое управление тепловыми процессами

На такой электростанции, как ОТЭЦ – 1, входящей в энергосистему, должно осуществляться непрерывное круг­лосуточное регулирование текущего режима работы по частоте и перетокам активной мощности, обеспечивающее:

исполнение заданных диспетчерских графиков активной мощ­ности;

поддержание частоты в нормированных пределах;

поддержание перетоков активной мощности в допустимых диа­пазонах, исходя из условий обеспечения надежности функциониро­вания энергосистем, объединенных и единой энергосистем;

корректировку заданных диспетчерских графиков и режимов ра­боты, объединенных и единой энергосистем при изменении режим­ных условий.

Регулирование частоты и перетоков активной мощности должно осуществляться совместным действием систем первичного (общего и нормированного), вторичного и третичного регулирования.

Общее первичное регулирование частоты должно осуществляться всеми электростанциями путем изменения мощности под воздействием автоматических регуляторов частоты вращения роторов турбоагрегатов и производительности котлов, реакторов АЭС и т. п.

Нормированное первичное регулирование частоты должно обес­печиваться выделенными электростанциями. На ТЭЦ - 1 разме­щается необходимый первичный резерв. Параметры и диапазон нормированного первичного регулирования задаются со­ответствующими органами диспетчерского управления.

Вторичное регулирование (в целом по единой энергосистеме и в отдельных регионах) осуществляется с целью поддержания и восстановления плановых режимов по частоте и перетокам активной мощности.

Вторичное регулирование осуществляется оперативно либо автоматически (с использованием систем автоматического ре­гулирования частоты и перетоков мощности - АРЧМ) выделенными для этих целей электростанциями, на которых должен поддерживать­ся необходимый вторичный резерв активной мощности.

Использование системы автоматического управления и ре­жимов работы, препятствующих изменению мощности при измене­ниях частоты (ограничители мощности и регуляторы давления «до себя» на турбинах, режим скользящего давления при полностью от­крытых клапанах турбин, регуляторы мощности без частотной кор­рекции, отключение регуляторов мощности или устройств автома­тического регулирования производительности котельных установок) допускается только временно при неисправности основного оборудования или систем автоматического регулирования.

После изменения мощности, вызванного изменением частоты, персонал электростанции должен принять необходимые меры для выполнения требований участия в первичном регулировании часто­ты. При снижении частоты ниже установленных значений диспетчер единой энергосистемы России или изолированно работающей (аварийно отделившейся) объединенной энергосистемы (энергосистемы, энергорайона) должен ввести в действие имеющиеся резервы мощности.

Регулирование параметров тепловых сетей должно обеспечивать поддержание заданного давления и температуры теплоносителя в контрольных пунктах.

Допускается отклонение температуры теплоносителя от задан­ных значений при кратковременном (не более 3 ч) изменении утвер­жденного графика, если иное не предусмотрено договорными отно­шениями между энергосистемой и потребителями тепла.

Регулирование в тепловых сетях осуществляется автоматически или вручную путем воздействия на:

работу источников и потребителей тепла;

гидравлический режим тепловых сетей, в том числе изменением перетоков и режимов работы насосных станций и теплоприемников;

режим подпитки путем поддержания постоянной готовности водоподготовительных установок теплоисточников к покрытию изменяющихся расходов подпиточной воды.

11.2. Автоматические регуляторы тепловых процессов

Высокая экономичность при различных режимах поддерживается автоматическими регуляторами горения. Падение экономичности при переходе от экономической к максимально длительной нагрузке обычно не превышает 2—3%.

Котлы снабжены звуковыми сигнализаторами предельных уровней воды и автоматическими регуляторами питания котла.

На всех котлах ТЭЦ – 1 предусмотрены водосмотры, не смотря на наличие автоматических регуляторов питания и дистанционного привода для управления регулирующими питательными органами с рабочего места машиниста котла. Во всех других случаях наблюдение за уровнем воды и питанием котлов возлагается на машиниста котла.

Основные операции по управлению блоком осуществляются вычислительной подсистемой совместно с автоматическими регуляторами. В наиболее сложных режимах работы, таких как пуск, останов, аварийные режимы, вычислительная подсистема работает как советчик дежурного оператора. Роль и квалификация дежурного оператора с применением АСУ не только не снижается, но постоянно повышается. Операторами на ТЭЦ – 1 работают, как правило, техники, имеющие опыт работы и хорошо знающие не только основное и вспомогательное тепломеханическое оборудование, но и изучившие состав и принципы работы АСУ и умеющие контролировать работу системы автоматического управления.

Для обеспечения постоянного соответствия между выработкой пара, подачей топлива, воздуха и воды котельные агрегаты в 1999 – 2002 гг. были снабжены автоматическими регуляторами питания и горения – системой AMAX. Эта система учитывает способность самого котельного агрегата запасать (аккумулировать) некоторое количество тепла, которое может быть использовано в момент перехода от одной нагрузки к другой до того, как будет установлен соответствующий новой нагрузке режим питания и горения. Система AMAX позволяет регулировать питание котельного агрегата с рабочего места машиниста.

В котлах для всего возможного диапазона солесодержания питательной воды продувка осуществляется по качеству воды в солевых отсеках. Котлы № 10, 11 и 12 оснащены автоматическими регуляторами размера продувки по значению солесодержания котловой воды.

11.3. Автоматизация вспомогательного оборудования

Автоматизация системы защиты паровой турбины от падения давления масла:

Защита работает от 3-х датчиков давления масла ДЕМ по схеме "2" из "3-х". Один датчик настроен на 0,7 кгс/см² , два на 0,3 кгс/см² . При понижении давления масла до 0,7 кгс/см² загорается табло “Давление масла на смазку I предел “. При достижении давления масла 0,3 кгс/см² подается команда на отключение турбины с выдержкой времени 3 сек., при этом:

– выпадает блинкер “Падение давления масла на смазку”, загорается табло “Давление масла на смазку аварийно” и работает звуковой сигнал;

– срабатывают соленоиды автомата безопасности и закрывается стопорный клапан;

– выпадают блинкера “Аварийное отключение турбины” и “Автомат безопасности”;

– загораются табло “Стопорный клапан закрыт” и “Аварийное отключение турбины”;

– после закрытия стопорного клапана идут на закрытие главные паровые задвижки I-П-15, I-П-16 и задвижки промышленного отбора I-ПО-1, I-ПО-2;

– открывается задвижка срыва вакуума;

– открываются вентиля обратных клапанов турбины с выдержкой времени 20 сек.;

– закрываются обратные клапана;

– проходит команда на закрытие задвижек по пару к ПВД- 5, 6, 7 и ПНД- 2;

– без выдержки времени после закрытия стопорного клапана проходит команда на отключение генератора и загорается табло “ Генератор отключен ”.

Автоматизация системы контроля вакуума в конденсаторе:

Защита работает от 3-х вакуум-реле по схеме "2" из "3-х". Одно реле настроено на 630 мм.рт.ст. (I предел), два на 470 мм.рт.ст. (II предел). Защита вводится автоматически при нормальном вакууме, подтвержденным 2-мя вакуум-реле. При падении вакуума до I предела загорается табло “ Вакуум низок “ и работает звуковой сигнал. При дальнейшем падении вакуума до II предела подается команда на отключение турбины, при этом:

– выпадает блинкер и загорается табло “ Вакуум аварийный “;

– срабатывают соленоиды автомата безопасности и закрывается стопорный клапан;

– выпадают блинкера “Аварийное отключение турбины” и “Автомат безопасности”;

– загораются табло “Стопорный клапан закрыт” и “Аварийное отключение турбины”;

– после закрытия стопорного клапана идут на закрытие главные паровые задвижки I-П-15, I-П-16 и задвижки промышленного отбора I-ПО-1, I-ПО-2;

– открывается задвижка срыва вакуума;

– открываются вентиля обратных клапанов турбины с выдержкой времени 20 сек.;

– закрываются обратные клапана;

– проходит команда на закрытие задвижек по пару к ПВД- 5, 6, 7 и ПНД- 2;

– без выдержки времени после закрытия стопорного клапана проходит команда на отключение генератора и загорается табло “ Генератор отключен ”.

Автоматизация системы контроля температуры пара перед турбиной:

Защита работает от датчиков температуры острого пара в трубопроводах № 1 и № 2 и датчика температуры острого пара в стопорном клапане по схеме "2" из "3-х". Защита вводится автоматически при температуре 520°С в стопорном клапане и при открытом стопорном клапане. При понижении температуры в стопорном клапане до 520°С загорается табло "Температура в стопорном клапане низка I предел". При дальнейшем понижении температуры в стопорном клапане и в паропроводах № 1,2 до температуры 495°С подается команда на отключение турбины, при этом:

– срабатывают соленоиды автомата безопасности и закрывается стопорный клапан;

– после закрытия стопорного клапана идут на закрытие главные паровые задвижки I-П-15, I-П-16 и задвижки промышленного отбора I-ПО-1, I-ПО-2;

– открываются вентиля обратных клапанов турбины с выдержкой времени 20 сек.;

– закрываются обратные клапана;

– проходит команда на закрытие задвижек по пару к ПВД- 5, 6, 7 и ПНД- 2;

– команда на отключение генератора проходит через 3 сек. после срабатывания реле обратной мощности (РОМ), загорается табло “ Генератор отключен “ (от блинкера).

Автоматизация контроля состояния генератора:

При внутреннем повреждении генератора (срабатывании “Дифференциальной защиты генератора Г9”, “Дифференциальной защиты трансформатора Т9”, “Газовой защиты трансформатора Т9”, “Максимальной токовой защиты генератора Г9”) из схемы электрической защиты проходит импульс в схему технологической защиты на отключение турбины, при этом:

– срабатывают соленоиды автомата безопасности и закрывается стопорный клапан;

– после закрытия стопорного клапана идут на закрытие главные паровые задвижки I-П-15, I-П-16 и задвижки промышленного отбора I-ПО-1, I-ПО-2;

– открываются вентиля обратных клапанов турбины с выдержкой времени 20 сек.;

– закрываются обратные клапана;

– проходит команда на закрытие задвижек по пару к ПВД- 5, 6, 7 и ПНД- 2;

– команда на отключение генератора проходит через 3 сек. после срабатывания реле обратной мощности (РОМ), загорается табло “ Генератор отключен “ (от блинкера).

11.6. Структурная схема АСУ ТП

На электростанции ТЭЦ - 1 функционирует АСУ ТП, решающее следующие типовые комплексы задач:

технико-экономическое планирование;

управление сбытом электрической и тепловой энергии;

управление развитием энергопроизводства;

управление качеством продукции, стандартизацией и метрологией;

управление топливоснабжением;

управление кадрами;

Автоматические системы управления технологическим процессом (АСУ ТП) функционируют как самостоятель­ные системы и как подсистемы интегрированных АСУ энергосистем.

В состав комплекса технических средств АСУ входят:

средства сбора и передачи информации (датчики информации, кана-
лы связи, устройства телемеханики, аппаратура передачи данных и т. д.);

средства обработки и отображения информации (ЭВМ, аналого­вые и цифровые приборы, дисплеи, устройства печати, функциональ­ная клавиатура и др.);

средства управления (контроллеры, исполнительные автоматы, электротехническая аппаратура: реле, усилители мощности и др.);

вспомогательные системы (бесперебойного электропитания, кон­диционирования воздуха, автоматического пожаротушения и др.).

Подразделения, обслуживающие АСУ ТП, должны обеспечивают:

надежную эксплуатацию технических средств, информационного и программного обеспечения АСУ;

представление согласно графику соответствующим подразделе­ниям информации, обработанной в ЭВМ;

эффективное использование вычислительной техники в соответ­ствии с действующими нормативами;

совершенствование и развитие системы управления, включая внедрение новых задач, модернизацию программ, находящихся в эксплуатации, освоение передовой технологии сбора и подготовки исходной информации;

ведение классификаторов нормативно-справочной информации;

организацию информационного взаимодействия со смежными иерархическими уровнями АСУ;

разработку нормативных документов, необходимых для функци­онирования АСУ;

анализ работы АСУ, ее экономической эффективности, своевре­менное представление отчетности.

11.7. Аппаратура контроля и регулирования при автоматизации

Контроль давления и температуры конденсата, питательной воды и пара производится стандартными приборами для измерения и регистрации.

Температурный контроль металла, корпус цилиндров и трубопроводов осуществляется с помощью термопар и вторичных приборов, позволяя оценить тепловое состояние турбины на всех режимах работы и в состоянии резерва.

Контроль механических величин на паровых турбинах осуществляется:

Абсолютное расширение турбины.

Первичные датчики установлены на фундаментных рамах переднего и среднего стула. Показывающие приборы - на щите управления. Приборы абсолютного расширения показывают величину перемещений переднего и среднего стула в осевом направлении – относительно фундаментной рамы стула. «0» прибора соответствует положению стула на фундаментной раме, при температуре металла турбины равной температуре окружающего воздуха.

Осевой сдвиг ротора турбины.

Первичный датчик установлен в корпусе среднего стула (возле упорного подшипника). Показывающий прибор и регистратор – на щите управления. «О» прибора соответствует положению ротора прижатому упорным диском к рабочим упорным колодкам со стороны генератора.

Приборы осевого сдвига показывают величину осевого смещения ротора от нулевого положения в сторону генератора или регулятора скорости.

Относительные расширения роторов ЦВД и ЦНД.

Первичный датчик относительного расширения РВД установлен в корпусе переднего подшипника. Первичный датчик относительного расширения РНД расположен в картере подшипников №№ 4,5.Показывающие и регистрирующие приборы – на щите управления. «О» приборов относительных расширений роторов устанавливается при температуре металла корпусов цилиндров и роторов турбины равной температуре окружающего воздуха и положения роторов соответствующем п.2.6.3.2. Приборы показывают смещение роторов в осевом направлении относительно первичного датчика.

Искривление вала.

Первичный датчик установлен в корпусе переднего подшипника. Показывающий прибор- на щите управления. Прибор показывает изменение расстояния от датчика до ротора при вращении последнего, т.е. радиальное биение ротора в месте установки датчика.

Вибрация подшипников турбины.

Первичные датчики расположены на кронштейнах, устанавливаемых на горизонтальных разъемах корпусов подшипников. Показывающие приборы и регистратор – на щите управления. Прибор показывает величину виброскорости подшипниковой опоры.

На т/а смонтирована аппаратура «Вибробит-100». Аппаратура измеряет и контролирует следующие параметры:

1. Осевой сдвиг роторов.

2. Разность расширения роторов и ЦВД.

3. Разность расширения роторов и ЦНД.

4. Тепловое расширение ЦНД.

5. Тепловое расширение ЦВД.

6. Искривление вала турбины.

7. Обороты ротора турбины.

8. Ход сервомоторов – ЦВД, ЦСД, ЦНД.

9. Вибрацию опор подшипников ( вертикальную, поперечную, осевую).

12. ОСНОВНЫЕ МЕРОПРИЯТИЯ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Целью экологической политики ОТЭЦ - 1 является повышение уровня экологической безопасности, рост капитализации общества на основе надежного и экологически безопасного производства, распределения и транспорта тепло- и электроэнергии, комплексного подхода к использованию природных энергетических ресурсов.

Достижение цели предусматривается на основе решения негативного воздействия на окружающую среду.

1. Снижение объемов выбросов в атмосферу:

- окислов азота;

- твердых частиц;

- окислов серы;

- парниковых газов.

2. Сокращение сбросов загрязняющих веществ в водные объекты.

3. Рациональное использование водных ресурсов структурными подразделениями компании.

4. Сокращение образования производственных отходов.

5. Снижение удельных выбросов, сбросов загрязняющих веществ на тонну условного топлива (кг/т.у.т) или единицу выпускаемой продукции (кВт.ч., Гкал).

6. Снижение потерь энергии в тепловых сетях.

Основные направления решения этой задачи:

технологическое перевооружение и постепенный вывод из эксплуатации технически и морально устаревшего оборудования, внедрение современных существующих технологий;

совершенствование технологических процессов производства электро- и теплоэнергии, реализация мероприятий по энергосбережению, снижению потерь при транспортировке;

снижение антропогенного воздействия на окружающую среду;

реализация мероприятий по повышению эффективности топливообеспечения;

сокращение образования отходов производства и обеспечение безопасного обращения с ними, осуществление мероприятий по переработке отходов;

экономически и экологически обоснованная децентрализация производства энергии;

предотвращение загрязнения водных объектов и сохранение биологических ресурсов.

Загрязнение воздуха связано в основном с выбросами дымовых газов, образующихся при сжигании органического топлива в котлах электростанции. Особое внимание уделяется основным видам загрязняющих веществ, выбрасываемых электростанцией: окислам азота, диоксиду серы и золе.

Основные направления снижения вредного воздействия на атмосферный воздух:

1. Повышение энергоэффективности предприятий.

2. Улучшение качества сжигаемого топлива (например, сжигание угля и мазута с низким содержанием серы) и использование экологически более чистого вида топлива.

3. Применение новых технологий сжигания органического топлива.

4.Использование технологических методов подавления образования окислов азота в топках котлов.

5. Улавливание загрязняющих веществ и очистка дымовых газов.

6. Снижение неконтролируемых выбросов.

Внедрение современных энергетических установок приводит как к повышению их экономичности, так и к сокращению выбросов и сбросов загрязняющих веществ.

13. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ

Техническим обслуживанием оборудования занимается оперативный персонал. Ответственным за проведение ТО является руководитель подразделения. Основной задачей персонала является поддержание нормальной работы оборудования с соблюдением всех необходимых параметров.

Объём технического обслуживания и планового ремонта определяется необходимостью поддержания исправного и работоспособного состояния оборудования, зданий и сооружений с учетом их фактического технического состояния. Рекомендуемый перечень работ по техническому обслуживанию и ремонту приведены в «Правилах организации технического обслуживания и ремонта оборудования электростанций».

Требования к оборудованию . Все горячие части оборудования, прикосновение к которым может вызывать ожоги, должны иметь тепловую изоляцию. Температура на поверхности изоляции при температуре окружающего воздуха 25 град должна быть не выше 45 град. При нахождении оборудования в зоне возможного попадания на него легковоспламеняющихся веществ, оно должно быть покрыто металлической обшивкой для предохранения тепловой изоляции от пропитывания этими веществами.

Элементы оборудования, расположенные на высоте более 1,5м от уровня пола (рабочей площадки), следует обслуживать со стационарных площадок с ограждениями и лестницами.

Движущиеся части оборудования, к которым возможен доступ работающих, должны иметь механические защитные ограждения, соответствующие требованиям ГОСТ12.2.062-81.

Текущий ремонт производится по мере необходимости, не реже одного раза в год, по заранее составленному и утвержденному графику. Его назначение состоит в поддержании оборудования в исправном работоспособном состоянии на период до следующего капитального ремонта.

Различают ремонты малый и средний. Малым называется наименьший по объему вид планового ремонта, при котором заменяют или восстанавливают небольшое количество изношенных деталей, а также регулирование механизмов. Малый ремонт производится во время работы или кратковременного останова оборудования силами эксплуатационного персонала и включает в себя: частичную разборку, замену и ремонт изношенных мелких деталей; регулировку и проверку исправности оборудования и предохранительной арматуры; исправление течи и парения; заправку вращающихся машин смазочными материалами и т.д.

В объем среднего ремонта включают работы, выполняемые в период эксплуатации оборудования и при останове его на короткий срок. В период останова оборудования производят частичную разборку и замену быстроизнашивающихся деталей и отдельных узлов (срок службы которых равен или меньше межремонтного периода или периода между двумя соседними ремонтами), очищают поверхности нагрева и газоходы от шлака и золы, опрессовывают котлы, устраняют выявленные присосы воздуха в газоходы, ремонтируют арматуру, КИП и автоматические регуляторы, восстанавливают тепловую изоляцию и т.д. В период текущего ремонта выявляют степень необходимости в капитальном ремонте, а также производят составление предварительной ведомости обнаруженных дефектов и снятие эскизов запасных частей. Текущий ремонт производится на месте установки оборудования силами эксплуатационного персонала совместно с ремонтным. Текущий ремонт производится за счет эксплуатационных расходов.

Наряд на работу выписывается в двух экземплярах. В обоих экземплярах должна быть соблюдена четкость и ясность записей. Исправления и перечеркивания написанного текста не допускаются. Наряд выдается только на одного производителя работ с одной бригадой на одно рабочее место. На руки производителю выдается только один экземпляр наряда. Допускается выдача наряда на несколько рабочих мест одной схемы присоединения тепломеханического оборудования, на несколько однотипных рабочих мест одного агрегата. Расширение рабочего места, изменение числа рабочих мест и условий производства работы, а также замена руководителя работ без выдачи нового наряда запрещается.

14. Техника безопасности

14. 1. Организационные и технические мероприятия

14.1.1. Работы на оборудовании производятся по письменным нарядам-допускам и устным распоряжениям.

14.1.2. Организационными мероприятиями, обеспечивающими безопасность работ при ремонте оборудования, являются:

— оформление работы нарядом-допуском или распоряжением;

— допуск к работе;

— надзор во время работы;

— перевод на другое рабочее место;

— оформление перерывов в работе;

— оформление окончания работы.

14.1.3. Наряд-допуск — это письменное распоряжение на безопасное производство работы, определяющее содержание, место, время и условия ее выполнения, необходимые меры безопасности, состав бригады и лиц, ответственных за безопасность.

В зависимости от объема ремонтных работ и организации их исполнения бланк наряда может быть оформлен в виде:

— наряда на выполнение какой-либо конкретной работы на одном рабочем месте или на последовательное выполнение однотипных работ на нескольких рабочих местах одной схемы присоединения тепломеханического оборудования электростанции или тепловой сети;

— общего наряда на выполнение работы в целом на агрегате, на нескольких рабочих местах или участках тепловой сети;

— промежуточного наряда для выполнения работ на отдельных узлах агрегата и его вспомогательном оборудовании, на отдельных рабочих местах или участках тепловой сети. Промежуточный наряд выдается только при наличии общего наряда.

14.1.4. Газоопасные работы проводятся в соответствии с требованиями Правил безопасности в газовом хозяйстве и отраслевой нарядно-допускной системы, изложенной в настоящих Правилах.

Газоопасные работы должны выполняться под руководством и контролем руководителя работ. В процессе ее проведения все распоряжения выдаются только этим лицом. Другие должностные лица и руководители могут давать указания членам бригады только через руководителя работ.

14.1.5. Наряд (в том числе, общий наряд) выдается на срок действия заявки на ремонт оборудования.

Если срок действия его истек, а ремонт не закончен, заявка и наряд продлеваются. Наряд может продлить лицо, выдавшее его, или лицо, имеющее право выдачи нарядов на ремонт данного оборудования, на срок до полного окончания ремонта. При этом в обоих экземплярах наряда в строке “Наряд продлил” делается запись о новом сроке его действия.

Срок действия промежуточных нарядов при их продлении руководителем работ по общему наряду не должен превышать срока действия общего наряда.

14.1.6. По нарядам выполняются следующие работы:

— ремонт котельных агрегатов (работа внутри топок, барабанов, на конвективных поверхностях нагрева, электрофильтрах, в газоходах, воздуховодах, в системах пылеприготовления, золоулавливания и золоудаления);

— ремонт турбин и их вспомогательного оборудования (конденсаторов, теплообменных аппаратов, масляных систем);

— ремонт конвейеров, устройств, сбрасывающих топливо с ленточных конвейеров, питателей, элеваторов, дробилок, грохотов, вагоно-опрокидывателей, багеров;

— ремонт электромагнитных сепараторов, весов ленточных конвейеров, щепо- и корнеуловителей, а также механизированных пробоотборников твердого топлива;

— ремонтные работы в мазутном хозяйстве;

— ремонт насосов (питательных, конденсатных, циркуляционных, сетевых, подпиточных и др.) и мешалок, перечень которых устанавливает работодатель;

— ремонт вращающихся механизмов (дутьевых и мельничных вентиляторов, дымососов, мельниц и др.);

— огневые работы на оборудовании, в зоне действующего оборудования и в производственных помещениях;

— установка и снятие заглушек на трубопроводах (кроме трубопроводов воды с температурой ниже 45 °С);

— ремонт грузоподъемных машин (кроме колесных и гусеничных самоходных), крановых тележек, подкрановых путей, скреперных установок, перегружателей, подъемников, фуникулеров, канатных дорог;

— демонтаж и монтаж оборудования;

— врезка гильз и штуцеров для приборов, установка и снятие измерительных диафрагм расходомеров;

— установка, снятие, проверка и ремонт аппаратуры автоматического регулирования, дистанционного управления, защиты, сигнализации и контроля, требующие останова, ограничения производительности и изменения схемы и режима работы оборудования;

— ремонт трубопроводов и арматуры без снятия ее с трубопроводов, ремонт или замена импульсных линий (газо-, мазуто-, масло- и паропроводов, трубопроводов пожаротушения, дренажных линий, трубопроводов с ядовитыми и агрессивными средами, трубопроводов горячей воды с температурой выше 45 °С);

— работы, связанные с монтажом и наладкой датчиков;

— работы в местах, опасных в отношении загазованности, взрывоопасности и поражения электрическим током и с ограниченным доступом посещения;

— работы в камерах, колодцах, аппаратах, бункерах, резервуарах, баках, коллекторах, туннелях, трубопроводах, каналах и ямах, конденсаторах турбин и других металлических емкостях;

— дефектоскопия оборудования;

— химическая очистка оборудования;

— нанесение антикоррозионных покрытий;

— теплоизоляционные работы;

— сборка и разборка лесов и креплений стенок траншей, котлованов;

— земляные работы в зоне расположения подземных коммуникаций;

— загрузка, догрузка и выгрузка фильтрующего материала, связанные со вскрытием фильтров;

— ремонтные работы в хлораторной, гидразинной и аммиачной установках;

— водолазные работы;

— работы, проводимые с плавучих средств;

— ремонт водозаборных сооружений (работа, при которой возможно падение персонала в воду);

— ремонт дымовых труб, градирен, сооружений и зданий.

14.1.7. Исходя из местных условий в перечень работ, выполняемых по нарядам, могут быть включены дополнительные работы. Перечень этих работ утверждается главным инженером предприятия.

14.1.8. Право выдачи нарядов предоставляется инженерно-техническим работникам цеха (участка), в ведении которого находится оборудование, прошедшим проверку знаний, допущенным к самостоятельной работе и включенным в список лиц, имеющих право выдачи нарядов.

В случае отсутствия на предприятии указанных лиц право выдачи нарядов предоставляется начальникам смен электростанции и дежурным диспетчерам тепловой сети, если они не являются допускающими по выданным ими нарядам. Дежурный персонал, имеющий право выдачи нарядов, должен быть внесен в список лиц, имеющих это право.

14.1.9. Списки лиц, имеющих право выдачи нарядов, должны утверждаться главным инженером предприятия. Списки должны корректироваться при изменении состава лиц. Копии списков должны находиться на рабочих местах начальников смен цехов (блоков), дежурных по району.

14.1.10. Выдача нарядов на ремонт оборудования, принадлежащего другим цехам (участкам) предприятия (электродвигателей, оборудования теплового контроля и автоматики и т.п.), но связанного с тепломеханическим оборудованием или расположенного на теплосиловых установках и вблизи них, производится лицами, в ведении которых находится оборудование, но с разрешения начальника смены цеха, на территории которого оно расположено. Разрешение должно быть завизировано на полях наряда.

14.1.11. При комплексном ремонте оборудования персоналом ремонтного предприятия (цеха, участка) разрешается выдача общего наряда в целом на агрегат, на несколько рабочих мест или участков тепловой сети.

Перечень оборудования и участков схемы, на которые разрешается выдача общего наряда, должен быть составлен руководителем цеха (района), в ведении которого они находятся, согласован с руководителем ремонтного цеха (службы, участка) и утвержден главным инженером предприятия.

Право выдачи общих нарядов предоставляется начальнику цеха (района) или его заместителю, в ведении которого находится оборудование.

Руководителями работ по общим нарядам назначаются лица из числа инженерно-технических работников ремонтных цехов (служб, участков) электростанций и тепловых сетей. При отсутствии ремонтных цехов (служб, участков) на электростанциях и в тепловых сетях руководителями работ по общим нарядам назначаются лица из персонала ремонтных предприятий.

14.1.12. При выполнении ремонтных работ по общему наряду должны выдаваться промежуточные наряды.

Право выдачи промежуточных нарядов предоставляется руководителю работ по общему наряду.

14.1.13. Списки лиц, которые могут быть руководителями работ по общим нарядам, руководителями и производителями работ по нарядам, промежуточным нарядам и распоряжениям, должны утверждаться главным инженером предприятия и корректироваться при изменении состава лиц. Копии этих списков должны находиться на рабочем месте выдающего наряды, общие наряды и начальника смены цеха (диспетчера тепловых сетей).

14.1.14. Списки работников подрядных организаций, могущих быть руководителями работ по общим нарядам, руководителями и производителями работ по нарядам и промежуточным нарядам, должны быть утверждены главными инженерами этих организаций и переданы предприятиям, в ведении которых находится оборудование. Указанные списки при изменении состава лиц должны своевременно корректироваться.

Представление лицам подрядных организаций права работать в качестве руководителей и производителей работ должно быть оформлено руководством электростанции или тепловых сетей распорядительным документом либо нанесением резолюции на письме командирующей организации.

14.1.15. Работы, не требующие проведения технических мероприятий по подготовке рабочих мест и не указанные в п. 5.2.6, могут выполняться по распоряжению.

Перечень работ, выполняемых по распоряжению одним человеком, должен быть определен исходя из местных условий и утвержден главным инженером предприятия.

14.1.16. Право выдачи распоряжений предоставляется лицам, имеющим право выдачи нарядов.

14.1.17. Распоряжения передаются непосредственно или с помощью средств связи и выполняются в соответствии с требованиями настоящих Правил.

Распоряжения имеют разовый характер, срок их действия определяется продолжительностью рабочего дня исполнителей.

При необходимости продолжения работы распоряжение должно отдаваться и оформляться заново.

14.1.18. Учет и регистрация работ по нарядам и распоряжениям производятся в журнале учета работ по нарядам и распоряжениям.

В указанном журнале регистрируются только первичный допуск к работе и полное окончание ее с закрытием наряда (распоряжения).

Журнал должен быть пронумерован, прошнурован и скреплен печатью. Срок хранения законченного журнала 6 мес. после последней записи.

Первичные и ежедневные допуски к работе по нарядам оформляются записью в оперативном журнале, при этом указываются только номер наряда и рабочее место.

14.1.19. Промежуточные наряды и распоряжения на производство работ, выдаваемые ответственными лицами ремонтного цеха (службы, участка) электростанции (тепловых сетей) или подрядной организации, регистрируются в журналах учета работ по нарядам и распоряжениям, ведущихся этими подразделениями и организациями.

14.2. Требования к персоналу.

14.2.2. Лица, принимаемые на работу по обслуживанию тепломеханического оборудования, должны пройти предварительный медицинский осмотр и в дальнейшем проходить его периодически в сроки, установленные для персонала энергопредприятий.

14.2.3. Лиц, не достигших 18-летнего возраста, запрещается привлекать к следующим работам с тяжелыми и вредными условиями труда:

— котлоочистным;

— ремонту оборудования котлотурбинных и пылеприготовительных цехов, топливоподачи;

— эксплуатации газотурбинных установок, оборудования пылеприготовительных цехов, топливоподачи, котлотурбинных цехов тепловых электростанций;

— обслуживанию контрольно-измерительных приборов и автоматики в действующих цехах тепловых электростанций;

— обслуживанию подземных теплопроводов и сооружений тепловых сетей, теплофикационных вводов;

— эксплуатации и ремонту оборудования в зоне ионизирующих излучений;

— газоэлектросварочным;

— постоянным земляным работам;

— эксплуатации подвижного состава, переездов, стрелочных постов, путей и земляного полотна на железнодорожном транспорте топливно-транспортных цехов;

— обслуживанию хлораторного оборудования;

— обслуживанию грузоподъемных машин и механизмов в качестве крановщиков, машинистов, стропальщиков, такелажников;

— обслуживанию газового оборудования и подземных газопроводов;

— обслуживанию сосудов и трубопроводов, подконтрольных Госгортехнадзору России;

— водолазным и обслуживанию водолазных и подводных работ;

— вождению автотранспортных средств, электро- и автопогрузчиков; ремонту автомобилей, работающих на этилированном бензине, по монтажу и демонтажу шин;

— рентгено-гамма-дефектоскопии;

— верхолазным;

— хранению, транспортированию и применению взрывоопасных веществ;

— с применением пневматического инструмента и строительно-монтажного пистолета;

— с открытой ртутью;

— обслуживанию специализированных складов с горюче-смазочными и взрывчатыми материалами, ядохимикатами, кислотами и щелочами, хлором и хлорной известью;

— с нефтепродуктами;

— связанным с подъемом и перемещением тяжестей выше норм, установленных для подростков.

14.2.4. Женщины не допускаются к работам, указанным в Списке производств, профессий и работ с тяжелыми и вредными условиями труда, на которых запрещается применение труда женщин, принятом Постановлением Государственного комитета СССР по труду и социальным вопросам и Президиума ВЦСПС № 240/П10-3 от 25.07.1978 г.

14.2.5. Лица, обслуживающие оборудование цехов электростанций и тепловых сетей, должны знать и выполнять настоящие Правила применительно к занимаемой должности или к профессии.

14.2.6. Персонал, использующий в своей работе электрозащитные средства, обязан знать и выполнять Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним.

14.2.7. У лиц, обслуживающих оборудование основных цехов электростанций и тепловых сетей, и лиц, допущенных к выполнению специальных работ, должна быть сделана об этом запись в удостоверении о проверке знаний.

14.2.8. Специальными работами следует считать:

— верхолазные;

— обслуживание сосудов, работающих под давлением;

— огневые и газоопасные;

— работы с ртутью;

— работы с электро-, пневмо- и абразивным инструментом;

— стропальные;

— обслуживание оборудования, подведомственного Министерству путей сообщения России;

— работы с грузоподъемными механизмами, управляемыми с пола;

— перемещение тяжестей с применением авто- и электропогрузчиков;

— работы на металлообрабатывающих и абразивных станках.

Перечень специальных работ может быть дополнен решением руководства предприятия с учетом местных условий.

14.2.9. Обучение и повышение квалификации персонала электростанций и тепловых сетей должно производиться в соответствии с Правилами организации работы с персоналом на предприятиях и в учреждениях энергетического производства, Правилами эксплуатации теплопотребляющих установок и тепловых сетей потребителей и Правилами техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей (для тех предприятий, на которые они распространяются).

14.2.10. Персонал, допускаемый к обслуживанию тепломеханического оборудования, в котором для технологических нужд применяются горючие, взрывоопасные и вредные вещества, должен знать свойства этих веществ и правила безопасности при обращении с ними.

14.2.11. Персонал, обслуживающий оборудование в газоопасных местах, а также соприкасающийся с вредными веществами, должен знать:

— перечень газоопасных мест в цехе (районе);

— отравляющее действие вредных веществ и признаки отравления ими;

— правила производства работ и пребывания в газоопасных местах;

— правила пользования средствами защиты органов дыхания;

— пожароопасные вещества и способы их тушения;

— правила эвакуации лиц, пострадавших от вредных веществ, из газоопасных мест и способы оказания им доврачебной помощи.

Персонал, обслуживающий котельные установки, работающие на природном газе, и газовое хозяйство, кроме требований, изложенных в настоящих Правилах, должен знать соответствующие разделы Правил безопасности в газовом хозяйстве и выполнять их требования.

14.2.12. Весь персонал должен быть обеспечен по действующим нормам спецодеждой, спецобувью и индивидуальными средствами защиты в соответствии с характером выполняемых работ и обязан пользоваться ими во время работы.

14.2.13. Персонал должен работать в спецодежде, застегнутой на все пуговицы. На одежде не должно быть развевающихся частей, которые могут быть захвачены движущимися (вращающимися) частями механизмов. Засучивать рукава спецодежды и подворачивать голенища сапог запрещается.

При работах с ядовитыми и агрессивными веществами, расшлаковке поверхностей нагрева котлов, спуске горячей золы из бункеров, а также при выполнении электрогазосварочных, обмуровочных, изоляционных работ, разгрузке и погрузке сыпучих и пылящих материалов брюки должны быть надеты поверх сапог.

При нахождении в помещениях с действующим энергетическим оборудованием, в колодцах, камерах, каналах, туннелях, на строительной площадке и в ремонтной зоне весь персонал должен надевать застегнутые подбородным ремнем защитные каски. Волосы должны убираться под каску. Применение касок без подбородных ремней запрещается. Работник, использующий такую каску или не застегнувший подбородный ремень, от выполнения работы должен быть отстранен как не обеспеченный средством защиты головы.

14.2.14. Весь производственный персонал должен быть практически обучен приемам освобождения человека, попавшего под напряжение, от действия электрического тока и оказания ему доврачебной помощи, а также приемам оказания доврачебной помощи пострадавшим при других несчастных случаях.

14.3 Права и обязанности ответственного за безопасность работ

14.2.15. Ответственными за безопасность работ, выполняемых по нарядам (распоряжениям), являются:

— выдающий наряд, отдающий распоряжение;

— руководитель работ;

— производитель работ;

— дежурный или лицо из числа оперативно-ремонтного персонала, подготавливающий рабочее место;

— допускающий к работам;

— наблюдающий;

— члены бригады.

14.2.16. Выдающий наряд, отдающий распоряжение устанавливает необходимость и возможность безопасного выполнения данной работы и отвечает за правильность и полноту указанных им в наряде мер безопасности. При проведении работ по наряду (в том числе, общему и промежуточному) выдающий наряд указывает в нем меры по подготовке рабочих мест, а по промежуточному наряду — и меры безопасности в процессе выполнения работы. Кроме того, он отвечает за назначение руководителя работ в соответствии со списками, утвержденными в установленном порядке, а также за назначение наблюдающего.

Выдающий наряд, отдающий распоряжение осуществляет целевой (текущий) инструктаж руководителя работ (лица, которому непосредственно выдается задание).

14.2.17. Руководитель работ отвечает:

— за назначение производителя работ в соответствии с утвержденными списками;

— за численный состав бригады, определяемый из условий обеспечения возможности надзора за бригадой со стороны производителя работ (наблюдающего);

— за достаточную квалификацию лиц, включенных в состав бригады;

— за обеспечение производителя работ ППР, техническими условиями на ремонт или технологической картой;

— за полноту целевого (текущего) инструктажа производителя работ и членов бригады;

— за полноту и правильность мер безопасности в процессе производства работ. При выполнении работ по наряду (кроме общего и промежуточного) эти меры указывает руководитель работ в строках наряда “Особые условия”;

— за обеспечение бригады исправным инструментом, приспособлениями, такелажными средствами и средствами защиты, соответствующими характеру работы.

Руководитель работ совместно с производителем работ должен принимать рабочее место от допускающего и проверять выполнение мер безопасности, указанных в наряде.

Руководитель и производитель работ не несут ответственности за непринятие оперативным персоналом в полном объеме мер по подготовке рабочего места: выполнению необходимых операций по отключению, предотвращению ошибочного включения в работу, опорожнению, расхолаживанию, промывке и вентиляции оборудования; проверке отсутствия избыточного давления, вредных, взрыво-, пожароопасных, агрессивных и радиоактивных веществ; установке ограждений и вывешиванию знаков безопасности.

Руководитель работ должен осуществлять периодический (не реже, чем через каждые 2 ч от времени допуска бригады к работе) надзор за работой бригад в части соблюдения ими правил техники безопасности. Ему и членам бригады запрещается воздействовать на запорную, регулирующую и предохранительную арматуру, на вентили дренажей и воздушников.

Руководителями работ по нарядам могут назначаться инженерно-технические работники цехов электростанции (районов тепловой сети) и подрядных организаций, имеющие для этого достаточную квалификацию.

14.2.18. Назначение руководителя работ не обязательно при работе по распоряжению. Необходимость назначения руководителя работ в этом случае определяет лицо, отдающее распоряжение.

14.2.19. При выполнении ремонтных работ производитель работ отвечает:

— за правильность выполнения необходимых в процессе производства работ мер безопасности, указанных в наряде;

— за соблюдение им самим и членами бригады требований инструкций по охране труда и выполнение мер безопасности, определенных ППР, технологическими документами и техническими условиями;

— за четкость и полноту инструктажа и указаний, которые он дает членам бригады непосредственно на рабочем месте;

— за наличие, исправность и применение инструмента, инвентаря, средств защиты, такелажных приспособлений;

— за сохранность установленных на месте работы ограждений, знаков безопасности, запирающих устройств.

Производитель работ, осуществляя руководство бригадой, не должен принимать непосредственного участия в работе, если ее выполнение требует непрерывного наблюдения за членами бригады.

14.2.20. Производитель работ по общему наряду является руководителем работ по промежуточному наряду. Он несет всю ответственность как руководитель работ, объем и зона которых определены в промежуточном наряде.

Производители работ по общим нарядам назначаются инженерно-технические работники подразделений предприятия и подрядных организаций, могущие быть руководителями работ по промежуточным нарядам.

Производителями работ по нарядам, промежуточным нарядам и распоряжениям могут назначаться работники подразделений предприятия и подрядных организаций, имеющие квалификацию не ниже IV разряда.

При ремонте вспомогательного оборудования допускается назначать производителями работ рабочих, имеющих III разряд.

14.2.21. Дежурный или лицо из числа оперативно-ремонтного персонала, подготавливающий рабочее место, отвечает за правильное и точное выполнение мероприятий по подготовке рабочего места, определенных вышестоящим дежурным персоналом и инструкцией по эксплуатации оборудования (отключение оборудования, открытие дренажей и воздушников, обвязка арматуры цепями, закрытие ее на замок, установка ограждений, вывешивание плакатов или знаков безопасности и др.).

14.2.22. Допускающий отвечает:

— за правильность подготовки рабочего места;

— за правильность допуска к работе и полноту инструктажа руководителя работ, производителя работ и наблюдающего.

14.2.23. Допускающим к работе по общим нарядам является начальник смены цеха (участка). В случае отсутствия должности начальника смены цеха (участка) допускающим является старший дежурный данного цеха (участка).

Первичный допуск к работам по нарядам и распоряжениям должен производить начальник смены цеха (участка) или с его разрешения подчиненный ему персонал, обслуживающий данное оборудование, согласно списку, утвержденному главным инженером.

В тепловых сетях допускающими являются инженерно-технические работники района (мастер, старший мастер, инженер, начальник района или его заместитель) и руководитель работ на данном участке (оборудовании). При отсутствии районирования в тепловых сетях допускающими к работе могут быть также директор предприятия и его заместитель.

14.2.24. Допускающим к работе по общим нарядам, нарядам и распоряжениям на отдаленном объекте является дежурный этого объекта. При отсутствии на отдаленном объекте дежурного допуск осуществляет начальник смены цеха (района, участка) или подчиненный ему персонал.

14.2.25. Допускающим к ежедневному продолжению работы по нарядам (кроме промежуточного), а также при переводе бригады на другое рабочее место с разрешения начальника смены цеха (участка) или лица, его заменяющего, может быть:

— подчиненный ему дежурный персонал, обслуживающий оборудование;

— руководитель (производитель) работ при выполнении работ на участке тепловой сети.

При отсутствии указанных выше лиц, а также при выполнении работ на отдаленных объектах (береговых насосных и др.) допускающими к ежедневному продолжению работ могут быть назначены лица из числа дежурных на отдаленных объектах или лица, уполномоченные начальником смены цеха (района, участка).

14.2.26. Допускается совмещение одним лицом обязанностей двух лиц с включением в каждый из списков, устанавливающих их полномочия.

При выполнении работ допускается одно из совмещений обязанностей:

— выдающего наряд (распоряжение) и руководителя работ;

— руководителя работ и производителя работ, в случае если на него выдан только один наряд;

— руководителя работ и допускающего в тепловых сетях.

При этом совмещение обязанностей производителя работ и допускающего запрещается, за исключением случаев, указанных в пп. 5.4.11 и 5.4.13 настоящих Правил.

14.2.27. Обязанности допускающего к работе по промежуточному наряду выполняет производитель работ по общему наряду, который является одновременно руководителем работ по промежуточному наряду, на участке и в смене которого намечается производство работ по данному промежуточному наряду.

14.2.28. Наблюдающий назначается для надзора за бригадой строительных рабочих, разнорабочих, такелажников и других лиц при выполнении ими работы по наряду или распоряжению в непосредственной близости от действующего оборудования.

Необходимость назначения наблюдающего при выполнении вышеуказанных работ определяет лицо, выдающее наряд.

Наблюдающими назначаются лица, имеющие право быть производителями работ, или лица дежурного персонала.

При назначении наблюдающего в строке наряда “Производителю работ (наблюдающему)” вписываются соответствующие подстрочному тексту фамилии, инициалы, должность, разряд производителя работ и в скобках — наблюдающего. Наблюдающий расписывается в строке наряда “Производитель работ” после подписи производителя работ.

14.2.29. Принимая рабочее место от допускающего, наблюдающий проверяет правильность его подготовки и выполнение необходимых для производства работ мер безопасности в соответствии с настоящими Правилами.

Наблюдающий отвечает за безопасность членов бригады при воздействии на них производственных факторов со стороны действующего технологического оборудования (следит, чтобы рабочие не приближались на опасные расстояния к работающему оборудованию и коммуникациям, обеспечивает безопасный проход персонала к рабочему месту и сохранность ограждений и предупреждающих знаков безопасности).

Ответственным за безопасность работающих при выполнении самой работы является производитель работ, который постоянно должен находиться на рабочем месте.

Наблюдающему запрещается совмещать надзор с выполнением какой-либо другой работы.

14.2.30. Члены бригады отвечают:

— за выполнение требований инструкций по охране труда и указаний по мерам безопасности, полученных при инструктаже перед допуском к работе и во время работы;

— за применение выданных средств защиты, спецодежды и исправность используемого инструмента и приспособлений;

— за четкое соблюдение условий безопасности выполнения работы.

15. ТЕХНИКО–ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ТЭЦ

15.1. Характеристика основных фондов.

В состав основных производственных фондов предприятия входят фонды основного вида деятельности – выработки электрической и тепловой энергии, в том числе на здания, сооружения, машины и оборудование, транспортные средства, инструмент, производственный и хозяйственный инвентарь, другие, не перечисленные выше виды фондов, в том числе библиотечные.

Среднегодовая стоимость основных фондов составляет 626328,8 тыс.руб.

1 5 .2. Характеристика оборотных фондов.

Под составом оборотных средств понимается совокупность элементов, образующих оборотные производственные фонды и фонды обращения.

Элементами оборотных средств являются:

- Сырье;

- Основные материалы и полуфабрикаты;

- Вспомогательные материалы;

- Топливо и горючее;

- Тара и тарные материалы;

- Запчасти для ремонта;

- Инструменты, хоз.инветарь и другие быстроизнашивающиеся предметы;

- Расходы будущих периодов;

- Денежные средства;

- Дебиторы;

По месту и роли в процессе воспроизводства оборотные средства подразделяются на следующие четыре группы:

1. средства, вложенные в производственные запасы;

2. средства, вложенные в незавершенное производство и расходы будущих лет;

3. средства, вложенные в готовую продукцию;

4. денежные средства и средства в расчетах.

По степени планирования оборотные средства подразделяются на нормируемые и ненормируемые. К ненормируемым относятся: товары отгруженные, денежные средства и средства в расчетах. Все остальные элементы оборотных средств подлежат нормированию.

По источникам нормирования оборотные средства подразделяются на собственные и приравненные к ним и заемные. Источником формирования собственных оборотных средств являются средства, предназначенные на инвестиции. Источником заемных - кредиты банков и кредиторов.

Под структурой оборотных средств понимается соотношение между элементами в общей сумме оборотных средств. Важным показателем структуры оборотных средств является соотношение между средствами, вложенными в сферу производства и в сферу обращения. От правильного распределения совокупной суммы оборотных средств между сферой производства и сферой обращения во многом зависят нормальное функционирование их, скорость оборачиваемости и полнота выполнения присущих им функций: производственной и платежно-расчетной.

15.3. Характеристика промышленно – производственного персонала

Промышленно – производственный персонал – основной персонал предприятия, непосредственно занятый производственной деятельностью или обслуживающий ее. На ОТЭЦ – 1 на сегодняшний день численность рабочего персонал составляет 458 человек, 432 из которых непосредственно связаны с производственным процессом.

1 5 .4. Характеристика производственных затрат

Смета затрат на производство включает статьи расходов на технологические цели, цеховые расходы, статьи расходов на содержание и эксплуатацию оборудования.

Статьи расходов на технологические цели включают:

- электроэнергию на технологические цели;

- газ на технологические цели;

- заработную плату производственных рабочих;

- отчисления от заработной платы.

Цеховые расходы включают:

- заработную плату аппарата управления цеха;

- отчисления от заработной платы;

- амортизацию зданий, сооружений;

- плату за аренду зданий, сооружений;

- содержание зданий, сооружений, инвентаря;

- текущий ремонт зданий и сооружений;

- капитальный ремонт зданий и сооружений;

- охрану труда;

- испытания, опыты, исследования;

- прочие расходы;

- амортизацию нематериальных активов.

Статьи расходов на содержание и эксплуатацию оборудования включают:

- плату за аренду оборудования и транспортных средств;

- амортизацию оборудования и транспортных средств;

- эксплуатацию оборудования (кроме текущего ремонта) - стоимость смазочных, обтирочных и прочих вспомогательных материалов, необходимых для ухода за оборудованием и содержанием его в рабочем состоянии; заработная плата вспомогательных рабочих(наладчиков, электромонтеров, дежурных слесарей, обслуживающих производственное оборудование); отчисления от заработной платы вспомогательных рабочих, обслуживающих производственное оборудование.

Текущий ремонт оборудования и транспортных средств- стоимость потребленных запасных частей и других материалов, расходуемых при текущем ремонте производственного оборудования и транспортных средств; заработная плата рабочих, выполняющих ремонтные работы; отчисления от заработной платы рабочих, выполняющих ремонтные работы.

1 5 .5. Себестоимость продукции

Калькуляционной единицей на электростанциях является произведенная себестоимость 1 кВт*ч, отпущенного с шин электростанции, и 1 Гкал, отпущенной с коллекторов электростанции.

Затраты на производство включаются в себестоимость энергии и ее передачи и распределения того отчетного месяца, к которому они относятся, независимо от времени оплаты (например, земельный налог, который платят в бюджет 3–4 раза в год, в то время как начисление и отнесение на себестоимость должно происходить ежемесячно).

В целях упрощения калькулирования себестоимости электрической и тепловой энергии разрешается распределять затраты между электрической и тепловой энергией пропорционально расходу условного топлива.

В плановую себестоимость энергии и ее передачи и распределения не включаются непроизводительные расходы: естественная убыль, списание расхода товарно-материальных ценностей в пределах норм естественной убыли и другие непроизводительные расходы; эти расходы включаются только в фактическую себестоимость с целью выявления и сравнительного анализа непроизводительных расходов.

Смета затрат на производство продукции дает возможность определить суммарные затраты на производство продукции за определенный период; на основе калькуляции рассчитывается себестоимость единицы продукции, затраты распределяются между видами продукции и услуг. В калькуляции затраты группируются по следующим статьям:

· топливо на технологические цели;

· вода на технологические цели;

· основная заработная плата производственных рабочих;

· дополнительная заработная плата производственных рабочих (данная заработная плата предназначена для создания резерва денежных средств, необходимых для оплаты отпусков работников, и зависит от продолжительности отпуска. Этот резерв может и не создаваться в соответствии с положениями налоговой учетной политики предприятия);

· отчисления на социальные нужды;

· расходы по содержанию и эксплуатации оборудования (амортизация силовых и рабочих машин, передаточных устройств, инструмента, внутрицехового транспорта);

· расходы по подготовке и освоению производства (пусковые расходы);

· цеховые расходы (заработная плата аппарата управления цехом, амортизация и расходы по содержанию и ремонту зданий и инвентаря общецехового назначения, расходы по охране труда);

· общезаводские (общестанционные) расходы (заработная плата административно-управленческого аппарата, командировочные, канцелярские расходы, амортизация и расходы по содержанию и ремонту общестанционных средств и др.).

ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА

1) Назмеев Ю.Г. Теплообменные аппараты ТЭС. М.:МЭИ, 2002-260с.

2) Правила технической эксплуатации электрических станций и сетей Российской Федерации. М.: НЦ ЭНАС,2003г.-263с.

3) Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. М.: НЦ ЭНАС, 2001 – 224с.

4) Панин В.И. Котельные установки малой и средней мощности. М:Стройиздат,1975-384с.

5) Павлов И.И., Федоров М.Н. Котельные установки и тепловые сети. М.: Стройиздат, 1977-301с.

6) Перечень инструкций начальника котлотурбинного цеха. Книга №1, 2, 3, 4.

Система тепло- и энергоснабжения промышленного предприятия

Парогазовые установки

Пуск в работу питательного электронасоса после ремонта

Реконструкция схемы внутристанционных коллекторов теплосети

Технология строительства теплотрассы

Модернизация Алматинской ТЭЦ-2 путём изменения водно-химического режима системы подготовки подпиточной воды с целью повышения температуры сетевой воды до 140–145 С

Отопительно-производственная котельная ГУП ФАПК Якутия

Продвижение прогрессивных систем энергосбережения в Украине в сегменте (ТН) тепловых насосов

Тепловая схема энергоблока

Госстандарт России по электрооборудованию

Проектирование тепловой электрической станции для обеспечения города с населением 190 тысяч жителей

Система управления узлом дегидрирования этилбензола

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Энергоэкономическая эффективность применения авиационных двигателей на ТЭС

Ректификация формалина-сырца

Автоматизація котельні на ТЗВ "Волинь-Шифер"

Перевод на природный газ котла ДКВР 20/13 котельной Речицкого пивзавода
