Курсовая работа: Производство красителя «Кислотный Алый»

Производство красителя “Кислотный Алый”

Предисловие

Данное предисловие касается больше описания процесса прохождения практики, нежели содержания самого проекта.

Первое место на заводе, кроме проходной разумеется, куда привели нашу группу, была комната инженера по технике безопасности. Первые впечатления, полученные от пребывания там, в целом подтвердились в дальнейшем при прохождении самой практики.

Сидевший там инженер был в удивлении от количества появившихся в его комнате студентов, но получив поименный список, немного отошёл и ударился в несколько сумбурные воспоминания о том, как немцы построили этот завод в 1878 году и построенный завод вскоре стал орденоносным, о том как в дальнейшем указом Моссовета у завода отняли часть территории (Кремль-то рядом), а потом и вообще упало производство раз в 30 вместе с текстильной промышленностью. Что нам еще предстояло увидеть своими собственными глазами. До пуска завода в работу оставалось 22 дня.

Придя в аналитическую лабораторию, ставшую основной нашей базой на заводе на время практики, мы получили на руки регламенты своих производств, выносить которые из помещения было строго-настрого запрещено. И в течение первой недели их усердно переписывали, иногда удивляясь сильным расхождениям в материальных балансах. В то же время была обнаружена заводская столовая, весьма недорогая, но в которой из всего персонала считать умела только некая Мария Ивановна. А потом была экскурсия. В цех №8.

На момент первой экскурсии цех не работал, жидкости с потолка не капали, но на полу были, хотя преимущественно в твердом виде. Там я впервые в живую увидел титановые аппараты (кроме монтежю, баков и прочего вспомогательного оборудования всё было из титана) и цеховую тележку. Фильтр прессы нам и раньше показывали, на практике по процессам и аппаратам, так что основные правила экскурсий по цехам я помнил хорошо (ходить куда хочется, ни к чему не прислоняться, обо всём спрашивать и подробно записывать, а, главное, на память ничего тяжелого из того что плохо лежит не брать). Больше там в тот момент интересного не было, хотя аппараты и мы на фоне их были сфотографированы. На память.

Следующим запомнившимся этапом был поход по заводоуправлению. В поисках цен, калькуляций данных по зарплатам, энергетическим и материальных расходам. Но сначала созвонились с проектно-конструкторским отделом, где нам обещали сделать синьки с чертежей. Как только копировалку починят. А в заводоуправлении, после посылания нас по различным отделам в количестве четырех, наконец догадались отослать в плановый отдел. Где нам после недолгих переговоров обещались все по расценкам предоставить. Но потом. И, как ни странно, предоставили. Не всё, правда¼

А чертежи мы потом получили. Копировальный аппарат так и не починили и он работал на последнем дыхании. Наших аппаратов (у всех похожие почти) не было, но были найдены после долгих поисков наиболее подходящие и скопированы под аромат свежего аммиака.

А с первого марта заработал завод и всем стало еще более не до нас. Так что в техническом отделе нам были не рады, но данные обещали предоставить, но потом. Будучи уже более опытными мы не стали ходить по одиночке и нервировать персонал, как за калькуляцией, а подали весь список и зашли на недельке.

А потом нам устроили новую экскурсию. Уже в работающий цех. И появились новые данные и ощущения от увиденного. Кипяток с потолка, перемешивающаяся суспензия в заполненных до половины или до верху чанах, шум, ездящая по монорельсу тележка, разноцветные лужи на полу, мешки, бочки, чумазые рабочие, поэтажное распределение аппаратов по назначению, напорные коробки, оказавшиеся небольшими цистернами, стояк с насосами, вентиляция с подогревом, комната управления с большим количеством приборов и несколько человек народу. Реально в цехе работает 30 человек и производятся сейчас всего четыре красителя (хромовый оранжевый, хромовый черный О, кислотный коричневый КМ, кислотный черный). Два образца — черный и оранжевый — я взял на память и прилепил в тетрадку с отчетом. Мой краситель “кислотный алый” в цехе больше не производится.

Также произошло маленькое изменение профиля – стало меньше красителей для текстиля, но стали выпускать в большем количестве смеси красителей для дерева.

И еще – яркое впечатление производят несколько разноцветные собаки и цветные протоптанные дорожки в снегу.

Люди, работающие на заводе для нас делились на две неравнозначные категории: нам не мешавшие и нам помогавшие. За время прохождения практики хотелось отметить большим спасибо следующих достойных представителей второй категории:

Навицкого Ивана Карловича, начальника проектно-конструкторского отдела, предоставившего нам возможность покопаться в чертежах.

Работников планового отдела – Елену Васильевну и Ларису Николаевну, всё же предоставившие нам калькуляцию и данные по ценам и зарплате.

Марину Ивановну из технического отдела, предоставившая данные по расходу вспомогательных материалов, и энергоресурсов.

Комарова Бориса Анатольевича, устроившего нам две увлекательные инструкции в восьмой цех и отвечавшего на разные вопросы.

Марину Исаковну – самого большого специалиста из цеха сушки и размола, устроившую нам экскурсию в цех сушки и не пустившую нас в цех размола для нашего же блага (люди, работающие там похожи на шахтеров, в шахте и живущих).

Галину Сергеевну из колористической лаборатории, рассказавшую и показавшую нам, как проводится сравнительное крашение и контроль.

1 Общая характеристика производства и его технико-экономический уровень

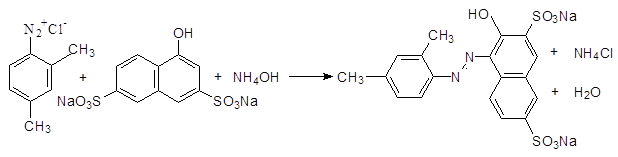

Краситель “Кислотный алый” получается путем сочетания диазосоединения метоксилидина с раствором смеси Р-соли и соли Шеффера.

Год первого выпуска красителя - 1938.

Краситель производится по совмещенной схеме. Проектная мощность зависит от размещенного на ней ассортимента.

Разработчик оригинальной схемы – Дербеневский завод.

2 Характеристика производимой продукции

Наименование—краситель “Кислотный алый”.

Структурная формула:

Эмпирическая формула: С18Н14N2O7S2Na2.

Молекулярная масса 480 кг/кмоль.

Краситель “Кислотный алый” отвечает требованиям ТУ6-36-0204187-412-90 и представляет собой порошок ярко-красного цвета.

Колористическая концентрация стандартного образца - 100%.

Концентрация по отношению к стандартному образцу - 100%. Оттенок близок к стандартному образцу.

Устойчивость окраски на шерстяной ткани к физико-химическим воздействиям соответствует стандартному образцу.

2.6 Основные физико-химические свойства и константы.

Растворимость

в воде растворяется, образуя раствор красноватого цвета. Растворимость стандартного образца - 5 баллов.

в химически чистой серной кислоте (плотность 1.84 г/см3) растворяется, образуя раствор красноватого цвета.

в растворе едкого натра с массовой долей 10% частично растворяется, образуя раствор красноватого цвета.

в растворе едкого натра с массовой долей 40% не растворяется.

Массовая доля нерастворимых в воде примесей составляет не более 1,5%

Пожароопасные и токсические свойства вещества смотри в разделе 12 (характеристика опасности).

Массовая доля химически чистого красителя в стандартном образце 54% по расщеплению сернокислым ванадием.

Область применения. Краситель “Кислотный алый” предназначен для крашения шерсти (волокно, пряжа, ткань).

Технические условия ТУ6-36-0204187-412-90.

Краситель “Кислотный алый” и способ его получения правовой защиты не имеет.

Примечание: Качество красителя в пасте. По строению и показателям качества краситель должен соответствовать ТУ6-36-0204187-412-90 за исключением внешнего вида, оттенка, концентрации и степени измельчения. Допускаются отклонения в оттенке и концентрации, позволяющие после установки на тип выпуск в соответствии с ТУ.

4 Описание технологического процесса и схемы.

Стадии и химизм процесса.

Диазотирование метоксилидина.

Приготовление раствора смеси Р-соли и Шеффер-соли

Получение и выделение красителя.

Фильтрация готового красителя.

Сушка красителя.

Размол и установка на тип.

Прием и подготовка сырья.

Метоксилидин из ЦПС доставляют автотранспортом в стальных бочках массой 200-250 кг. На лифте поднимается на нужный этаж и по монорельсу подается к аппарату. (ЦПС - цех подготовки сырья)

Кислота Шеффера калиевая соль (калиевая соль 2-нафтол-6-сульфокислоты) доставляется автотранспортом из ЦПС в деревянных бочках массой 60-70 кг. На лифте поднимается на нужный этаж и по монорельсу подается к аппарату.

Р-соль (2-нафтол-3,6-дисульфокислота натриевая соль) доставляется автотранспортом из ЦПС в деревянных бочках массой 60-70 кг. На лифте поднимается на нужный этаж и по монорельсу подается к аппарату.

Аммиак водный технический из ЦПС поступает по трубопроводу в напорную коробку и через счетчик в аппарат.

Нитрит натрия (раствор) из ЦПС поступает по трубопроводу в монтежю хранилище, далее напорную коробку и через счетчик в аппарат.

Кислота соляная из ЦПС поступает по трубопроводу в монтежю хранилище, далее мерник в аппарат.

Соль поваренная из ЦПС доставляется автотранспортом в прицеховой склад, с помощью транспортера загружается в солетаску и по монорельсу подается в аппарат.

Масло касторовое сульфированное (ализариновое масло) из ЦПС доставляют автотранспортом в стальных бочках массой 200-250 кг. На лифте поднимается на нужный этаж. Используется в незначительных количествах по мере необходимости.

Кислота сульфаминовая (амидосульфокислота) доставляется автотранспортом из ЦПС в деревянных бочках массой 60-70 кг. На лифте поднимается на нужный этаж. Используется в незначительных количествах по мере необходимости.

Кислоты нефтяные (асидол) из ЦПС доставляют автотранспортом в стальных бочках массой 100-200 кг. На лифте поднимается на нужный этаж. Используется в незначительных количествах по мере необходимости.

Описание технологического процесса.

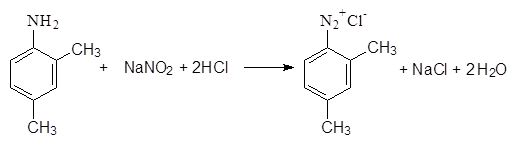

Диазотирование метоксилидина.

Аппаратура: Аппарат №8053, вместимостью 7000л. Титановый, оборудован титановой мешалкой, делающей 45 об/мин, титановым змеевиком, для охлаждения рассолом, паровым барботером для нагрева острым паром, барботажным абсорбером для улавливания абгазов, приборами для измерения температуры.

В чистый или освобожденный от предыдущей операции и осмотренный аппарат наливают 2100-2150 л воды, включают мешалку, из мерника №8103 загружают (92±1) кг 100% соляной кислоты и охлаждают рассолом через змеевик до температуры –1 - –2 С. Затем тонкой струей в течении 20-25 минут из мерника №8107 загружают (121±2) кг 100% метоксилидина.

Реакционную массу размешивают 10-15 минут, измеряют объем и отбирают пробу для уточнения загрузки метоксилидина (анализ №1).

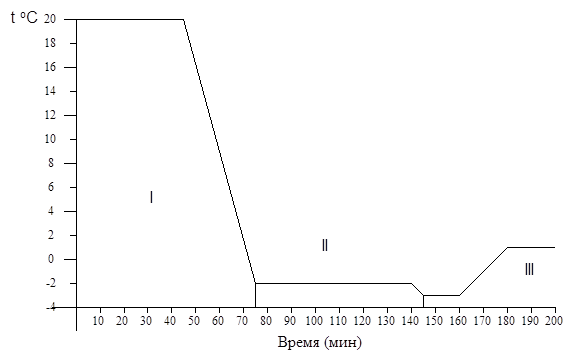

Затем реакционную массу охлаждают рассолом через змеевик до температуры –2 - –3 С и диазотируют, загружая через счетчик (76±1) кг 100% нитрита натрия в виде раствора с массовой долей 27-31%. Образующуюся пену снимают (1,5±0,1) кг ализаринового масла. Время загрузки нитрита натрия - 10-15 минут.

Температура реакционной массы после загрузки нитрита натрия в следствии экзотермичности реакции поднимается до 0-2 С. Для поддержания ее на этом уровне следует строго следить за температурой перед загрузкой, не допуская превышения ее –2 - –3 С. В случае необходимости охладить рассолом.

Массу размешивают 20-30 минут при отчетливом избытке минеральной и азотистой кислот (синее окрашивание бумаги “конго” и темное окрашивании йодкрахмальной бумаги). Диазосоединение - раствор слегка желтоватого цвета.

Перед сочетанием избыток азотистой кислоты осторожно снимают добавляя (13,0±0,5) кг сульфаминовой кислоты в виде раствора с массовой долей 10%.

Конечный объем – 2800-2900 л. Конечная температура 1-2 С.

Газовоздушная смесь из аппарата поступает в барботажный абсорбер.

Приготовление раствора смеси Р-соли и Шеффер соли.

Аппаратура: Аппарат №8024, вместимостью 6000л. Титановый, оборудован титановой мешалкой, делающей 45 об/мин, титановым змеевиком, для охлаждения рассолом, паровым барботером для нагрева острым паром, барботажным абсорбером для улавливания абгазов, приборами для измерения температуры.

В чистый или освобожденный от предыдущей операции и осмотренный аппарат наливают 2300-2400 л воды, включают мешалку и вручную из бочек загружают (285±2) кг 100% Р-соли. Массу размешивают до однородной суспензии и загружают через счетчик (70±1) кг 100% аммиака в виде водного раствора с массовой долей 25%.

Р-соль полностью растворяется, образуя раствор темно-коричневого цвета. Среда сильно щелочная на бриллиантовую желтую бумагу, рН = 8.5-9.0. Измеряют объем и отбирают пробу для уточнения загрузки Р-соли (анализ №2).

Затем вручную из бочек загружают (50±1) кг 100% Шеффер соли. Массу размешивают до полного растворения Шеффер соли. При необходимости массу подогревают острым паром через барботер.

Конечный объем - 2800-2900 л.

Примечание : При загрузке Шеффер соли учитывается наличие ее как примеси в Р-соли.

Получение и выделение готового красителя.

Аппаратура: Аппарат №8022а, вместимостью 15000л. Титановый, оборудован титановой мешалкой, делающей 45 об/мин, титановым змеевиком, для охлаждения рассолом, паровым барботером для нагрева острым паром, приборами для измерения температуры и рН среды.

В чистый или освобожденный от предыдущей операции и осмотренный аппарат наливают 1900-2000 л воды, включают мешалку и из аппарата №8024 принимают 2800-2900 л раствора Р-соли и Шеффер соли. Затем загружают (3,0±0,3) кг асидола.

Реакционную массу в течении 50-60 минут охлаждают рассолом через змеевик до температуры 0-2 С, затем из аппарата №8053 принимают 2800-2900 л раствора диазоксилола. Температура сочетания не должна превышать 3-4 С.

Реакция среды ясно-щелочная на бриллиантовую желтую бумагу, рН = 8,0-8,4 (при отсутствии щелочной реакции добавляют водный аммиак).

В пробе, высоленной поваренной солью с раствором диазобензола должно быть наличие избытка Р-соли (красное окрашивание фильтровальной бумаги). Конец сочетания определяют по исчезновению диазоксилола ( проба на его присутствие производится свежеприготовленным раствором Аш-кислоты).

Продолжительность сочетания 2,5-3 часа. Конечная температура 4-5 С.

После окончания сочетания краситель нагревают острым паром до 65-70 С и после перехода красителя в раствор загружают (1200±10) кг поваренной соли. Реакционную массу перемешивают в течении 50-60 минут до полного растворения поваренной соли и получения бесцветного вытека на фильтровальной бумаге.

Отбирают пробу для определения качества красителя по чану (оттенок). Плотность фильтрата 1,11-1,12 г/см3. Температура 65-70 С. Конечный объем 9600-9800 л.

Примечание : При нагревании красителя до 65-70 С реакционная масса пенится.

Фильтрование готового красителя.

Аппаратура:

Монтежю №8005, вместимостью 7300 л. Вертикальный стальной сварной аппарат, Футерованный диабазовой плиткой в два слоя до фланца крышки. Крышка защищена эпоксидным покрытием. Аппарат снабжен мешалкой, делающей 45 об/мин.

Фильтр пресс №8037.

В чистый или освобожденный от предыдущей операции и осмотренный монтежю №8005 из аппарата №8022а самотеком принимают 9600-9800 л суспензии готового красителя и фильтруют через фильтр-пресс №8037 под давлением сжатого воздуха 2,7-3,0 кгс/см2 (0,27-0,30МПа). Во время фильтрации следят за тем, чтобы краситель не проходил в фильтрат.

По окончании фильтрации массу продувают сжатым воздухом 60-80 минут и выгружают пасту в бочки, отбирают пробу для определения влажности пасты и качества красителя. Влажность пасты 66-67%, Масса пасты 2144-2209 кг.

Примечание : Краситель “Кислотный красный” можно нарабатывать ни других соответствующих гарнитурах в данном и других цехах завода. В случае необходимости пересчета загрузки нужно учитывать, что коэффициенты заполнения аппаратов на всех стадиях не должны превышать 0,7.

Сушка готового красителя. (см регламент технологического процесса сушки красителя). Сушка происходит в цехе сушки на аппаратуре следующих типов:

Вакуум сушилка типа венулет периодического действия

Гребковая сушилка непрерывного действия

Атмосферные сушилки (послойное высушивание пасты)

Электрические сушилки (новые и самые быстрые, но пока не наладили)

Во избежание потерь красителя при сушке устанавливаются пылевые ловушки типа циклон или тканевые фильтры.

Размол и установка на тип. (См регламент процесса размола и смешения азокрасителей) Размол и установка на тип высушенного красителя происходит следующим образом:

Взвешивание высушенной пасты на технических весах.

Загрузка взвешенной пасты в ручную в протирочные машины.

После протирки по рукаву краситель попадает в пальцевый дезинтегратор через регулируемый зазор, где перемалывается до порошкообразного состояния.

Затем краситель попадает во вращающийся вертикальный барабан с ребрами жесткости, где перемешивается с необходимым наполнителем (соль поваренная, фосфаты, сода и т.д.)

Выход готового красителя.

5 Материальный баланс для одной производственной стадии.

Выход по стадиям.

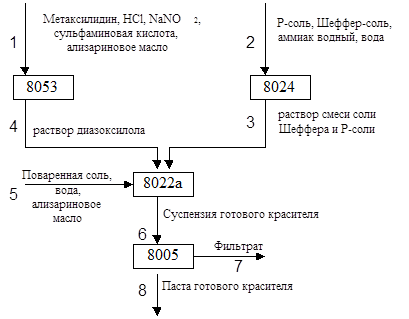

Линейная схема материального баланса.

Таблица потоков (кг/операцию)

Материальный баланс.

Диазотирование метоксилидина.

Выход диазосоединения принимается равным 96,7%.

Молярные массы продуктов побочных превращений принимаются равными молярной массе диазосоединения.

Определение количества исходных веществ.

Конечный объем реакционной массы в процессе диазотирования равен 2900 л.

Коэффициент заполнения j = 0,7.

Избыток нитрита натрия на производстве составляет: 1,1-1 = 0,1 кмоль (7 кг).

При добавлении нитрита натрия происходит образование азотистой кислоты

NaNO₂ + HCl = HNO₂ + NaCl ,

69 36,5 47 58,5

По окончании реакции диазотирования избыток азотистой кислоты разлагают, добавляя сульфаминовую кислоту :

HNO₂ + H₂ NSO₃ H = N₂ + H₂ SO₄ + H₂ O.

В случае аварийной ситуации возможно разложение образующейся азотистой кислоты с выделением окислов азота.

Статьи прихода.

1. Метоксилидин в виде пасты с массовой долей 83%.

m _ПАСТЫ = 121/ 0,83 = 145,8 кг

m _ВОДЫ = 145,8-121 = 24,8 кг

2. Соляная кислота.

m _{100% HCl} = 36,5 × 2,52 = 92,0 кг

m _{27,5% HCl} = 92 / 0,275 = 334,5 кг

m _ВОДЫ =334,5- 92,0 = 242,5 кг

3. Нитрит натрия.

m _{100% NaNO2} = 69 × 1,1 = 75,9 кг

m _{Р-РА NaNO2} = 75,9 / 0,3 = 253,0 кг

m _ВОДЫ = 253,0 - 75,9 = 177,1 кг

4. Сульфаминовая кислота.

m _{100% К-ТЫ} = 97 × 0,1 = 9,7 кг

m _{ТЕХН. К-ТЫ} = 13,0 кг

m _{10% Р-РА К-ТЫ} = 13,0 / 0,1 = 130,0 кг

m _ВОДЫ = 130,0-13,0 = 117,0 кг

5. Вода.

m^’ _H2O = 2200 кг

S m _{ВОДА ПРИХ} = 24,8 + 242,5 + 177,1 + 117,0 + 2200 = 2761,4 кг

Статьи расхода.

1. Диазосоединение с выходом 96,75%.

m _ДИАЗО = 168,5 × 1,0 × 0,967 = 163,0 кг

2. Примеси от реакции.

m _ПР = ×168,5 1,0 × 0,033 = 5,5 кг

3. Хлорид натрия.

m _NaCl = 58,5 × 1,1 = 64,4 кг

4. Избыток соляной кислоты.

m _{100% HCl} = 36,5 × [ 2,52 - ( 1,1 + 1,0 )] = 15,3 кг

5. Серная кислота.

m _H2SO4 = 98 × 0,1 = 9,8 кг

6. Отходящие газы.

m _N2 = 28 × 0,1 = 2,8 кг

7. Вода, образующаяся в ходе реакции диазотирования.

m _H2O = 18 × ( 2 × 1,0 + 0,1 ) = 37,8 кг

8. Вода по статьям расхода.

S m _{ВОДА РАСХ} = 2761,4 + 37,8 = 2799,2 кг

Приготовление раствора смеси Р-соли и Шеффер соли.

Получение и выделение готового красителя.

Фильтрация готового красителя.

6. Тепловой баланс стадии диазотирования

Тепловой баланс процесса диазотирования ароматических аминов описывается уравнением:

Q₁ + Q₂ + Q₃ = Q₄ + Q₅ +Q₆ , где

Q₁ - тепло, поступающее в аппарат с исходными веществами, кДж

Q₂ - тепло, отводимое охлаждающим агентом или подводимое теплоносителем к аппарату, кДж

Q₃ - тепловой эффект процесса, кДж

Q₄ - тепло, уносимое продуктами реакции, кДж

Q₅ - тепло, идущее на охлаждение или нагревание отдельных частей аппарата, кДж

Q₆ - тепло, теряемое аппаратом в окружающую среду или получаемое из нее, кДж

Расчет теплот Q₁ и Q₂ проводят по следующим формулам :

Q₁ = S G_{i н} × c_p × T_н ;

Q₄ = S G_jк × c_p × T_к ,

G_iн , G_jк - масса исходных веществ и продуктов реакции, кг ;

с_рн , с_рк - удельные теплоемкости исходных веществ и продуктов реакции,

кДж / кг×К ;

T_н ,T_к - начальная и конечная температуры на данной стадии процесса, К.

Массы исходных веществ и продуктов реакции берут из данных материального баланса.

При отсутствии экспериментальных данных о удельных теплоемкостях, их вели­чины могут быть приближенно вычислены по уравнению :

где

с_ра - атомные теплоемкости элементов, кДж/ кг×К ;

n - число одноименных атомов в молекуле ;

M - молекулярная масса соединения, кг/ кмоль.

с_Р1 = (8 × 7,53 + 13 × 9,62 + 1 × 11,3) / 121 = 1,63 кДж / кг ×К

с_Р2 = (8 × 7,53 + 11 × 9,62 + 2 × 11,3 + 26,36) / 168,5 = 1,28 кДж / кг ×К

Удельные теплоемкости исходных веществ и продуктов реакции.

Тепловой эффект процесса диазотирования Q₃ может быть выражен из сле­дующего равенства :

где G₁ - масса загружаемого амина, кг ;

с₁ - содержание чистого вещества в исходном амине, масс. доли ;

М₁ - молекулярная масса амина, кг/ кмоль ;

- выход в реакции диазотированния, вес. доли ;

q_P - теплота реакции диазотирования, ккал/ г-моль;

d - избыток нитрита натрия от теоретического количества, %.

Теплота реакции диазотирования q_P складывается из теплот реакций-элементов

-нейтрализация амина

RNH₂ + HCl = RNH₂ ×HCl + q₁

-разложение нитрита натрия соляной кислотой

NaNO₂ + HCl = HNO₂ + NaCl + 3,45 ккал/ г-моль

-диазотирование

RNH₂ + HNO₂ = R-N=N-OH + H₂ O + q₃

-нейтрализация диазоаминов

R-N=N-OH + HCl = RN₂ ⁺ Cl^- + H₂ O + q₄

Таким образом, удельная теплота реакции диазотирования

q_P = q₃ + q₄ + 3,45 - q₁ , ккал/ г-моль

Согласно справочным данным [1]

q₁ = 3,15 ккал/ г-моль ; q₃ = 15,01 ккал/ г-моль ; q₄ = 8,50 ккал/ г-моль.

q_P = 15,01 + 8,50 + 3,45 - 3,15 = 23,81 ккал/ г-моль.

Количество тепла, необходимое для нагревания отдельных частей аппарата, нахо­дят по формуле :

Q₅ = G_АП × c_{Р ап} × ( T_{К ап} - T_{Н ап} ),

где G_АП - масса отдельных частей аппарата, кг

G_АП = 1350 кг ;

с_{Р ап} - теплоемкость материала, из которого изготовлен аппарат, кДж/ кг×К

с_{Р Ti} = 0,549 кДж/ кг ×К ;

T_{К ап} , T_{Н ап} - средняя температура отдельных частей аппарата в конце и начале нагревания, К.

Количество тепла, необходимое для компенсации тепловых потерь в окружаю­щую среду, определяют как

Q₆ = 0,05 × Q₂

Количество теплоты Q₂ необходимое для охлаждения или нагревания отдельных частей аппарата

Q₂ = K × F × Dt_ср × t ,

где К - среднее значение коэффициента теплопередачи, кВт/ м² ×К ;

F - поверхность теплообмена аппарата, м² ;

- среднелогарифмическая разность температур, К ;

t - продолжительность стадии теплообмена, с.

Таким образом поверхность теплообмена можнт быть представлена как

Для расчета количества витков змеевика принимаем

диаметр витка змеевика d_зм =2,040 м ,

диаметр трубы змеевика d_тр = 0,053 м ,

расстояние между витками по вертикали ­­h= 1,50 м .

Длина одного витка змеевика как винтовой линии составит

Поверхность теплообмена одного витка принимается равной

Число витков змеевика

.

Процесс диазотирования метоксилидина скла­ды­ва­ется из трех стадий :

I - охлаждение раствора соляной кислоты до -2 °С ;

II - охлаждение кислого раствора метоксилидина до -3 °С ;

III - собственно диазотирование.

Температурная диаграмма процесса диазотирования в таком случае выглядит следующим образом :

6.1 Определение количества теплоты Q₂ . отводимое хладагентом или подводимое теплоносителем, для каждой стадии

I стадия.

Q₃ = 0, так как не протекает никаких химических превращений.

Q₁ + Q₂ = Q₄ + Q₅ + Q₆

Q₂ = 1,05 ( Q₄ + Q₅ - Q₁ )

Q₄ = [92,00 × 0,99 + (2200 + 244,5) × 4,18 ] × 271 = 2,79 × 10⁶ КДж

Q₅ = 1350 × 0,549 × (271 - 293) = -1,63 × 10⁴ Дж

Q₁ = [92,00 × 0,99 + (2200 + 244,5× 4,18 ] × 293 = 3,02 × 10⁶ КДж

Q₂ = 1,05 (2,79 × 10⁶ - 1,63×10⁴ - 3,02 × 10⁶ ) = -2,60 × 10⁵ КДж

II стадия.

Q₃ = [ 121,0 × 4,19 × 1000 × 3,15 ] / 121 = 1,32 × 10⁴ КДж

Q₂ = 1,05 ( Q₄ + Q₅ - Q₃ - Q₁ )

Q₄ = [121,00 × 1,68 + 92,00 × 0,99 + (2200 + 244,5+24,8) × 4,18 ] × 270 = 2,87 × 10⁶ КДж

Q₅ = 1350 × 0,549 × (270 - 271) = - 0,74× 10³ КДж

Q₁ = 121,00 × 1,63 × 293 + 2,79 × 10⁶ = 2,85 × 10⁶ КДж

Q₂ = 1,05 (2,87 × 10⁶ -1,32 × 10⁴ - 0,74× 10³ -2,85 × 10⁶ ) = -1,63 × 10⁴ КДж

III стадия.

Q₅ = 0

Q₁ + Q₂ + Q₃ = Q₄ + Q₆

Q₂ = 1,05 ( Q₄ - Q₁ - Q₃ )

Q₄ = [ 163,0 × 1,28 + 14,7 × 1,28 + 58,5 × 0,9 + 15,3 × 0,99 + 9,8 × 1,71 +

+ (2200 + 244,54+24,8+ 177,1 + 37,8) × 4,18 ] × 274 = 3,15 × 10⁶ КДж

Q₁ = [121,00×1,68+92,00×0,99+76×1,03 + (2200+244,5+24,8+177,1)×4,18 ]×270

= 3,09×10⁶ КДж

Q₃ = [121×4,19×(1000 × 0,967 × 23,81 + 34,5 × 10) ] / 121 = 9,8 × 10⁴ КДж

Q₂ = 1,05 (3,15 × 10⁶ - 3,09×10⁶ - 9,8 × 10⁴ ) = -3,9 × 10⁴ КДж

6.2 Расчет поверхности теплообмена

I стадия.

В качестве хладоагента используется рассол с начальной температурой -10°С и конечной температурой -5°С. Теплоемкость примем как для воды.

Противоток:

Прямоток:

Принимаем значение коэффициента теплопередачи [3] К=900 Вт/ м² ·К.

Время охлаждения t= 30 мин = 1800 с.

Расход рассола

Поверхность теплообмена:

Число витков змеевика:

II стадия.

В качестве хладоагента используется рассол с начальной температурой -10°С и конечной температурой -5°С.

Противоток:

Прямоток:

Принимаем значение коэффициента теплопередачи [3] К=900 Вт/ м² ·К.

Время охлаждения t= 10 мин = 600 с.

Расход рассола

Поверхность теплообмена:

Число витков змеевика:

III стадия.

В качестве хладоагента используется рассол с начальной температурой -10°С и конечной температурой -5°С.

Принимаем значение коэффициента теплопередачи [3] К=900 Вт/ м² ·К.

Время охлаждения t= 20 мин = 1200 с.

Расход рассола

Поверхность теплообмена:

Число витков змеевика:

виток.

С учетом запаса поверхности теплообмена, принимаемого равным 30%, число витков змеевика составит:

n = 2,31·(1+0,3) = 2,99 » 3 витка.

Суммарный расход рассола с запасом = 1,3×(6,9+1,3+1,55) = 12,68 кг/с

7 Ежегодные нормы расхода основных видов сырья, вспомогательных материалов и промежуточных продуктов.

8 Ежегодная норма образования отходов производства

9 Нормы технологического режима

10 Контроль производства и управление технологическим процессом.

Примечание:

Контроль воздушной среды в помещении цеха осуществляется путем отбора проб воздуха представителями цеха и отдела охраны природы. Пробы отбираются электроаспиративным методом (методика горСЭС). Местом отбора проб является зона обслуживания аппарата №8053 и №8024. Анализ воздушной среды производится на определение содержания в воздухе оксидов азота (ПДК 2 мг/м3). Периодичность отбора проб - 2 раза в год (по 6 анализов в каждой точке).

Измерение объема реакционной массы и загрузки воды производится в тарированном аппарате рейками с ценой деления 1 см. Измерение объема соляной кислоты производится мерником, снабженным мерным стеклом с ценой деления 1 см. Объем определяется по таблице измерений мерника, утвержденной начальником цеха. Измерение объема раствора нитрита натрия производится объемным счетчиком ШЖУ-40-16 с овальными шестернями.

Сухие и пастообразные продукты взвешивают на товарных весах марки РП-500Ш13М с приделом взвешивания от 10 до 500 кг. Допустимые погрешности:

от 10 до 100 кг ¾± 0,2 кг.

от 100 до 400 кг ¾± 0,3 кг.

от 400 до 500 кг ¾± 0,4 кг.

Индикаторная бумага “Конго” готовится в аналитической лаборатории ОТК по способу, приведенному в книге Ластовского “Технический анализ в производстве промежуточных продуктов и красителей”, йодкрахмальная бумага ГОСТ 4517-75.

Приложение к разделу 10. Методы анализа.

Анализ №1 “Определение загрузки метоксилидина”.

Средства измерения, вспомогательные устройства, реактивы, материалы:

Вода дистиллированная, ГОСТ 6709-72^* .

Соляная кислота х.ч. ГОСТ 3118-77^* .

Нитрит натрия, раствор с молярной концентрацией 1 моль/дм3, ГОСТ 4197-74^* , готовят по ГОСТ 166923-74^* Е.

Калий бромистый, раствор с массовой концентрацией 10%. ГОСТ 4160-74^* х.ч.

Бюретка 50-2, ГОСТ 20292-74*Е.

Пипетка 50-2, ГОСТ 20292-74^* Е.

Стакан 500-2, ГОСТ 20292-74^* Е.

Йодкрахмальная бумага ГОСТ 4517-87.

Лед.

50 см3 производственного раствора метоксилидина разбавляют в стакане 200 см3, добавляют 5 см3 соляной кислоты 2 см3 раствора бромида калия с массовой долей 10%, лед и титруют раствором нитрита натрия с молярной концентрацией 1 моль/дм3 до появления слабого пятна на йодкрахмальной бумаге, не исчезающего 10 минут.

Расчет: [кг]

a - расход раствора нитрита натрия на титрование (концентрация 1 моль/дм3)

V - объем производственного раствора [дм3]

К - поправочный коэффициент для раствора нитрита натрия

Анализ №2 “Определение содержания Р-соли в растворе”.

Вода дистилированная, ГОСТ 6709-72^* .

Соляная кислота х.ч. ГОСТ 3118-77^* .

Бикарбонат натрия, ГОСТ 4201-79 х.ч.

Раствор йода с молярной концентрацией 0,1 моль/дм3, ГОСТ 4159-79 ч.д.а.

Тиосульфат натрия, ГОСТ 244-76^* раствор с молярной концентрацией 0,1 моль/дм3

Крахмал растворимый, ГОСТ 10163-76, раствор с массовой концентрацией 1% ГОСТ 4517-87.

Бюретка 50-2, ГОСТ 20292-74^* Е.

Пипетка 50-2, ГОСТ 20292-74^* Е.

Колба 250-2, ГОСТ 1770-74^* Е.

Колба коническая 750-2, ГОСТ 22932-79^* Е

Индикаторная бумага “Конго”, ГОСТ 49191

50 см3 производственного раствора Р-соли пипеткой переносят в мерную колбу на 250 см3, доводят до метки дистиллированной водой и перемешивают. Пипеткой отбирают 25 см3 разбавленного раствора, переносят в коническую колбу, добавляют 150-200 см3 дистиллированной воды, подкисляют разбавленной соляной кислотой до слабокислой реакции на “Конго”. Добавляют 200 см3 раствора бикарбоната натрия с массовой долей 10% и 7 см3 раствора крахмала. Далее титруют раствором йода до появления синего окрашивания. Добавляют еще 5 см3 раствора йода и выдерживают 5 минут. Подкисляют соляной кислотой до кислой реакции на “Конго”.

Избыток йода оттитровывают раствором тиосульфата натрия с молярной концентрацией 0,1 моль/дм3 до обесцвечивания раствора.

Расчет:

Vi - расход раствора йода [дм3]

Ki - поправочный коэффициент для раствора йода

Vt - расход раствора тиосульфата [дм3]

Kt - поправочный коэффициент для раствора тиосульфата

V - объем производственного раствора [дм3]

11 Возможные неполадки в работе и способы их ликвидации.

12 Охрана окружающей среды.

12.1 Выбросы в атмосферу.

12.2 Сточные воды.

12.3 Твердые отходы. Твердых отходов нет.
