Курсовая работа: Выбор режимов термообработки для стали 50Н
Федеральное агентство по образованию
ГОУ ВПО «Уральский федеральный университет - УПИ
имени первого Президента России Б.Н. Ельцина»
Металлургический факультет
КУРСОВАЯ РАБОТА
по дисциплине: материаловедение
на тему: Выбор режимов термообработки для стали 50Н
Студент группы Мт-37051 Загвозкина Е.С
Руководитель Селеванова О.В
Екатеринбург 2010
Содержание
1.1 Марочный и химический состав
1.2 Критические точки
1.3 Кинетическая диаграмма распада аустенита
1.4 Области применения стали 50Н
1.5 Расчет температуры Мн и Vвкз
2 Получение структур
2.1 Перлит и феррит
2.2 Перлит с минимальным количеством феррита
2.3 Мартенсит и продукты промежуточного превращения в верхнем и нижнем районе температур второй ступени (на разных стадиях распада)
2.4 Мелкоигольчатый и крупноигольчатый мартенсит
2.5 Мартенсит и феррит
2.6 Феррит, троостит и мартенсит (с различным соотношением структурных составляющих)
2.7 Сорбит отпуска
Библиографический список
1 Характеристики стали 50Н
1.1 Марочный и химический состав
50Н – сталь доэвтектоидная легированная 0,5%С и 1%Ni.
Классификация: Сплав прецизионный магнитно-мягкий.
Химический состав в % материала 50Н
| Fe | C | Si | Mn | Ni | S | P | Cu |
| 48.33 - 50.55 | до 0.03 | 0.15 - 0.3 | 0.3 - 0.6 | 49 - 50.5 | до 0.02 | до 0.02 | до 0.2 |
1.2 Критические точки
Ас1 =725̊С – температура эвтектоидного превращенияи Ас3 =755̊С – температура полиморфного превращения

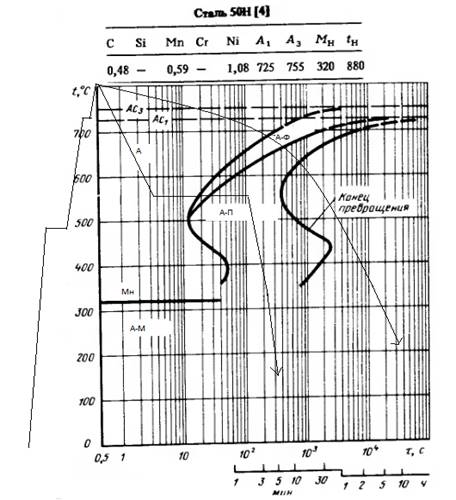

1.3 Кинетическая диаграмма распада аустенита
1.4 Области применения стали 50Н
Назначение для сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием; сплав обладает повышенной магнитной проницаемостью и повышенной индукцией технического насыщения.
1.5 Расчет температуры Мн и Vвкз
Мн – температура начала мартенситного превращения, рассчитываем по формуле Попова:
Mн =520 – 320*%С– 50*%Мn– 30*%Cr–20*%(Ni+Mo)– 5*%(Cu+Si) =
=520 – 320*0,48 – 50*0,59–20*1,08=315,3 ̊С
Если сравнить с температурой начала мартенситного превращения на диаграмме, то рассчитанная отличается на 5 ̊С
Vвкз
– верхняя критическая скорость закалки. Для стали 50Н эта скорость определяется началом перлитного превращения
~500 ̊С и
=10с
2 Получение структур
Образец стали 50Н нагревают выше температуры Ас1 с учетом опасных интервалов. При температуре Тн ~500 ̊С делают остановку – изотермическую выдержку для выравнивания температуры по сечению. Затем нагрев продолжают и делают вторую выдержку при Тн ~ Ас1 =725 ̊С, так как начинается фазовое превращение и могут возникать трещины. Дальнейший нагрев осуществляется до Твыд =Ac3 +150..200 ̊С=750+150=900 ̊С. Далее для получения стали определенной структуры, то есть прохождения процессов аустенитизации, можно пойти двумя способами:
1. Охлаждать сталь в определенных условиях, соответственно с необходимой скоростью;
2. Изотермическая выдержка при определенной температуре.
Структуру перлит и феррит можно получить двумя способами:

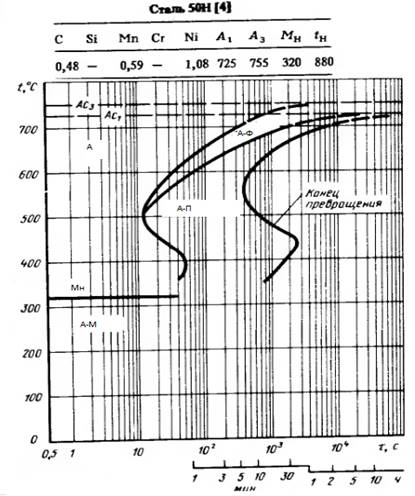

1) Охлаждать образец со скоростью меньше Vнкз – определяется концом перлитного превращения. Для стали 50Н Vнкз = 550̊С / 420с = 1,3 ̊С/с. Будем охлаждать на воздухе или в печи.

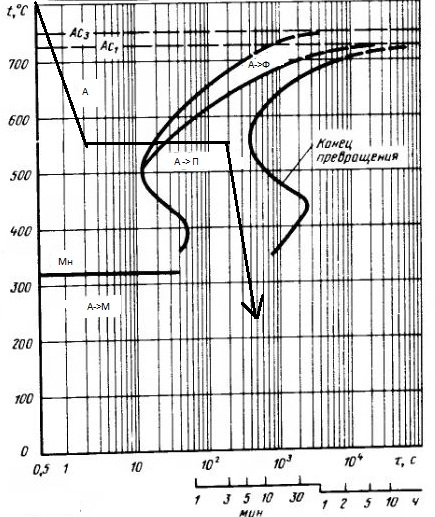

2) Изотермическая выдержка при температуре выше 510̊С и время выдержки до конца перлитного превращения, примерно от 5 минут.
2.2 Перлит с минимальным количеством феррита
Структуру с минимальным количеством феррита можно получить аналогично предыдущей, но только изотермической выдержкой при температуре 510̊С

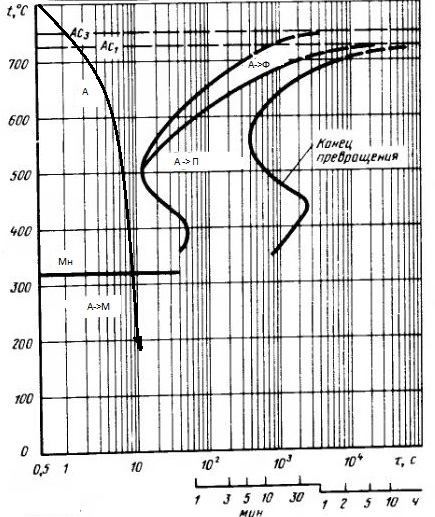

Для получения в структуре мартенсита необходимо охладить сталь со скоростью ниже Vвкз =17̊C/c, то есть в воде или масле.
2.4 Мелкоигольчатый и крупноигольчатый мартенсит
Размеры игольчатого мартенсита определяются размерами исходного аустенитного зерна: чем он больше, тем меньше иглы мартенсита. Увеличение размера зерна замедляет превращение, так как центры кристаллизации образуются преимущественно по границам зерна, а чем крупнее зерно, тем следовательно, меньше суммарная протяженность границ, тем меньше размеры игл.
Разный размер зерна можно получить разным нагревом исходного аустенита.
В случае исходной перлитной структуры, для получения молкоигольчатого мартенсита необходимо нагревать медленно – 1-2̊С/мин, а для крупноигольчатого необходим длительный нагрев, для формирования мелкого аустенитного зерна.
В случае исходной мартенситной структуры, для получения молкоигольчатого мартенсита необходимо нагревать медленно – 1-2̊С/мин до температуры свыше температуры рекристаллизации, а для крупноигольчатого необходимо нагревать медленно – 1-2̊С/мин до температуры ниже температуры рекристаллизации.
Далее во всех случаях охлаждают со скоростью выше Vвкз .
Следует взять исходную структуру А+Ф, А превратится в Мартенсит при быстром охлаждениии, а Феррит останется.

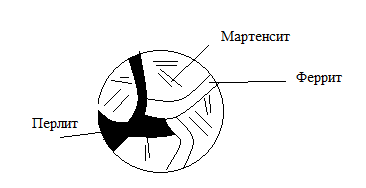

2.6 Феррит, троостит и мартенсит (с различным соотношением структурных составляющих)

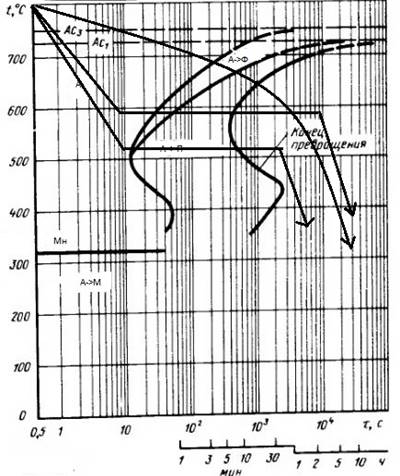

Структуру мартенсит, феррит и троостит можно получить изотермической выдержкой при температуре в интервале 500…600̊С и время выдержки не доходя до конца перлитного превращения, примерно от 30 секунд.
Чем ниже температура переохлаждения, тем больше в структуре феррита и троостита, а содержание мартенсита уменьшается.
Отпуск – термическая обработка стали с метастабильной структурой мартенсита или нижнего бейнита, которая заключатеся в нагреве ее до температуры ниже Ac1 , выдержки при этой температуре и последующем охлаждении.
Сорбит отпуска представляет собой полигонизованный феррит с цементитными частицами глобулярной формы. Получить сорбит отпуска можно при температуре нагрева свыше 450̊С
