Реферат: Диаграмма состояния системы алюминий-медь

Вопрос 1. Вычертите диаграмму состояния системы алюминий-медь. Опишите взаимодействие компонентов в жидком и твердом состояниях, укажите структурные составляющие во всех областях диаграммы состояния и объясните характер изменения свойств сплавов в данной системе с помощью правил Курнакова.

Наиболее важной примесью в дуралюмине является медь.

Диаграмма состояния сплавов А1—Си (рис.1.) относится к диаграммам состояния III типа, когда компоненты образуют твердый раствор с

ограниченной растворимостью, уменьшающейся с понижением температуры. В сплавах, имеющих диаграмму состояния такого типа, протекает вторичная

кристаллизация, связанная с частичным распадом твердого раствора. Такие сплавы можно подвергать термической обработке III и IV групп, т. е. закалке

100

0,05 5,7 10 20 30 33

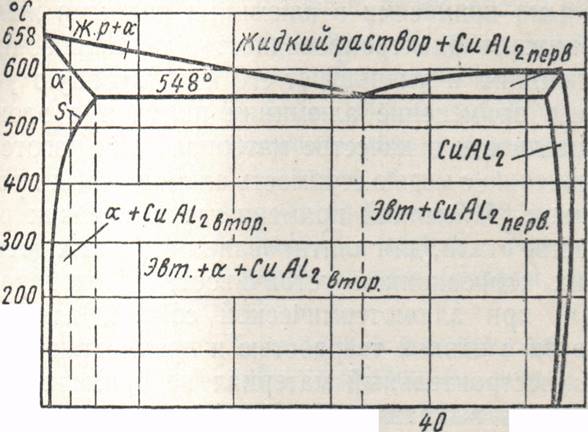

Диаграмма состояния сплавов алюминий — медь.

и старению .Из диаграммы состояния А1 — Си следует, что наибольшая растворимость меди в алюминии наблюдается при 548°, когда она составляет

5,7%; при понижении температуры растворимость меди в алюминии уменьшается и при комнатной температуре составляет 0,5%. Если сплавы с содержанием меди от 0,5 и до 5,7% подвергнуть закалке с нагревом выше температур фазовых превращений (например, выше точки 5 на диаграмме состояния сплавов А1 — Си), то сплав перейдет в однородный твердый раствор а. После закалки в сплаве будет протекать распад твердого раствора, сопровождающийся выделением избыточной фазы высокой степени дисперсности. Такой фазой в сплавах А1 — Си, является твердое и хрупкое химическое соединение СиА1₂ .

Распад пересыщенного твердого раствора может протекать в течение длительного времени при вылеживании сплава при комнатной температуре (естественное старение) и более быстро при повышенной температуре (искусственное старение). В результате старения твердость и прочность сплава повышаются, а пластичность и вязкость снижаются.

Согласно теории старения, наиболее полно разработанной с помощью правил Курнакова, процесс старения в сплавах протекает в несколько стадий. Упрочнение сплавов, наблюдающееся в результате старения, соответствует периоду выделения избыточных фаз в высокодисперсном состоянии. Происходящие в структуре изменения можно наблюдать только при помощи электронного микроскопа. Обычно эта стадия процесса протекает у закаленных сплавов при естественном старении. При этом твердость и прочность сплава повышаются.

При нагреве закаленных сплавов до сравнительно низких температур, разных для различных сплавов (искусственное старение), протекает вторая стадия, состоящая в укрупнении частиц выделившихся фаз. Этот процесс можно наблюдать при помощи оптического микроскопа. Появление в микроструктуре укрупненных выделений фаз-упрочнителей совпадает с новым изменением свойств — снижением прочности и твердости сплава и повышением его пластичности и вязкости. Старение наблюдается только у сплавов, которые имеют диаграмму состояния с ограниченной растворимостью, уменьшающейся с понижением температуры. Так как большое количество сплавов имеет диаграмму этого типа, то явление старения весьма распространено. На явлении старения основана термическая обработка многих цветных сплавов — алюминиевых, медных и др.

В рассмотренных выше сплавах А1 — Си этот процесс протекает следующим образом. При естественном старении в закаленном сплаве происходит образование зон (дисков) с повышенным содержанием меди. Толщина этих зон, называемых зонами Гинье — Престона, равна двум-трем атомным слоям. При нагреве до 100° и выше эти зоны превращаются в так называемую Ө - фазу, являющуюся неустойчивой аллотропической модификацией химического соединения СиА1₂ . При температуре выше 250° фаза 9' превращается в фазу Ө (СиА1₂ ). Дальше происходит укрупнение выделений фазы Ө (СиА1₂ ). Наибольшую твердость и прочность имеет сплав в первой стадии старения.

В дуралюмине марки Д1 в процессе распада твердого раствора выделяется также фаза Ө, а в дуралюмине марки Д16 таких фаз несколько.

Технология термической обработки деталей из дуралюмина состоит из закалки, проводимой с целью получения пересыщенного твердого раствора, и естественного или искусственного старения. Для закалки детали нагревают до 495° и охлаждают в холодной воде_.

Закаленные детали подвергают естественному старению путем выдерживания их при комнатной температуре. После 4—7 суток вылеживания детали приобретают наиболее высокую прочность и твердость. Так, предел прочности дуралюмина марки Д1, находящегося в отожженном состоянии, составляет 25 кг/мм² , а твердость его равна Н _В = 45; после закалки и естественного старения предел прочности равен 40 кг/мм² , а твердость повышается до Н_в = 100.

Время, необходимое для распада твердого раствора, может быть сокращено до нескольких часов путем нагрева закаленного дуралюмина до 100 - 150^◦ (искусственное старение), однако значения твердости и прочности при искусственном старении несколько ниже, чем при естественном. Несколько снижае5тся и коррозионная устойчивость. Наиболее высокую твердость и прочность после закалки и старения имеют дуралюмины марок Д16 и Д6.Дуралюмины марок ДЗП и Д18 являются сплавами с повышенной пластичностью.

Дуралюмины получили широкое применение в различных отраслях промышленности, особенно в авиастроении, вследствие малого удельного веса и высоких механических свойств после термической обработки.

При маркировке дуралюмининов буква Д обозначает «дуралюмин», А цифра - условный номер сплава.

2. ДИАГРАММА СОСТОЯНИЯ ЖЕЛЕЗОУГЛЕРОДИСТЫХ СПЛАВОВ

Сплавы железа с углеродом условно относят к двухкомпонентным сплавам. В их составе, кроме основных компонентов — железа и углерода, содержатся в небольших количествах обычные примеси— марганец, кремний, сера, фосфор, а также газы — азот, кислород, водород и иногда следы некоторых других элементов. Железо с углеродом образует устойчивое химическое соединение Fe₃ C(93,33% Fe и 6,67% С), называемое карбидом железа или цементитом. В применяемых сплавах железа с углеродом (сталях, чугунах) содержание углерода не превышает 6,67%, и поэтому практическое значение имеют сплавы железа с карбидом железа (система Fe—Fe₃ C), в которых вторым компонентом является цементит.

При содержании углерода выше 6,67% в сплавах не будет свободного железа, так как оно все войдет в химическое соединение с углеродом. В этом случае компонентами сплавов будут являться карбид железа и углерод; сплавы будут относиться ко второй системе Fe₃ C—С, которая исследована недостаточно. Кроме того, железоуглеродистые сплавы с содержанием углерода выше 6,67% обладают большой хрупкостью и практически не применяются.

Сплавы Fe—Fe₃ C (с содержанием С до 6,67%), наоборот, имеют большое практическое значение. На рис. 2 приведена структурная диаграмма состояния сплавов Fe—Fe₃ C, построенная в координатах температура — концентрация. По оси ординат отложены температуры нагрева сплавов, а по оси абсцисс — концентрация углерода в процентах. Левая ордината соответствует 100% содержанию железа, а правая ордината—содержанию углерода 6,67% (или 100%-ной концентрации Fe₃ C).

На правой ординате отложена температура плавления Fe₃ C, соответствующая 1550° (точка D на диаграмме).

В связи с тем что железо имеет модификации, на левой ординате, кроме температуры плавления железа 1535° (точка А на диаграмме), отложены также температуры аллотропических превращений железа: 1390° (точка N ) и 910° (точка G).

Таким образом, ординаты диаграммы соответствуют чистым компонентам сплава (железо и цементит), а между ними располагаются точки, соответствующие сплавам разной концентрации от 0 до 6,67% С

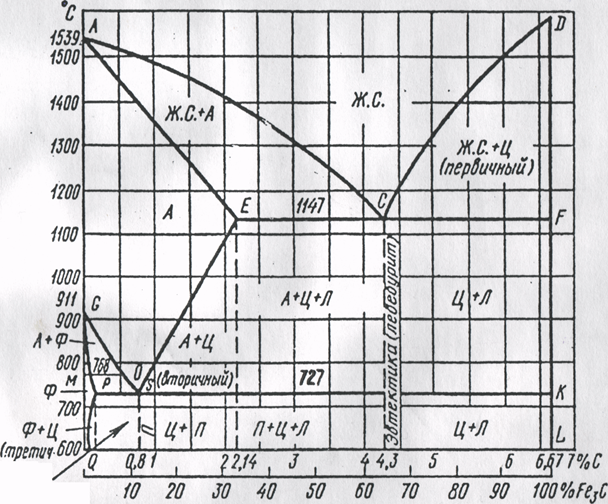

Рис. 2. Структурная диаграмма состояния сплавов Fe — Fe ₃ C .

В определенных условиях химическое соединение (цементит) может не образоваться, что зависит от содержания кремния, марганца и других элементов, а также от скорости охлаждения слитков или отливок. При этом углерод выделяется в сплавах в свободном состоянии в виде графита. Двух систем сплавов (Fe—Fe₃ C и Fe₃ C—С) в этом случае не будет. Они заменяются одной системой сплавов Fe—С, не имеющей химических соединений.

2.1 Структурные составляющие железоуглеродистых сплавов.

Микроскопический анализ показывает, что в железоуглеродистых сплавах образуется шесть структурных составляющих, а именно: феррит, цементит, аустенит и графит, а также перлит и ледебурит.

Ферритом называют твердый раствор внедрения углерода в Fe_a . Так как растворимость углерода в Fe« незначительна, то феррит можно считать практически чистым Fe_a . Феррит имеет объемно-центрированную кубическую решетку (Кб). Под микроскопом эта структурная составляющая имеет вид светлых зерен различной величины. Свойства феррита одинаковы со свойствами железа: он мягок и пластичен, предел прочности 25 кг/мм² , твердость Н_В = 80, относительное удлинение 50%. Пластичность феррита зависит от величины его зерна: чем мельче зерна, тем пластичность его выше. До 768° (точка Кюри) он ферримагнитен, а выше — парамагнитен.

Цементитом называют карбид железа Fe₃ C. Цементит имеет сложную ромбическую решетку. Под микроскопом эта структурная составляющая имеет вид пластинок или зерен различной величины. Цементит тверд (Н_В > 800 ед.) и хрупок, а относительное удлинение его близко к нулю. Различают цементит, выделяющийся при первичной кристаллизации из жидкого сплава (первичный цементит или Ц₁ ), и цементит, выделяющийся из твердого раствора Y -аустенита (вторичный цементит или Ц₂ ). Кроме того, при распаде твердого раствора а (область GPQ на диаграмме состояния) выделяется цементит, называемый в отличие от предыдущих третичным цементитом или Ц₃ . Все формы цементита имеют одинаковое кристаллическое строение и свойства, но различную величину частиц — пластинок или зерен. Наиболее крупными являются частицы первичного цементита, а наиболее мелкими частицы первичного цементита. До 210° (точка Кюри) цементит ферримагнитен, а выше ее — парамагнитен.

Аустенитом называют твердый раствор внедрения углерода в Fe_Y . Аустенит имеет гранецентрированную кубическую решетку (К12). Под микроскопом эта структурная составляющая имеет вид светлых зерен с характерными двойными линиями (двойниками). Твердость аустенита равна Н_В = 220. Аустенит парамагнитен.

Графит имеет неплотноупакованную гексагональную решетку со слоистым расположением атомов. Под микроскопом эта структурная составляющая имеет вид пластинок различной формы и величины в серых чугунах, хлопьевидную форму в ковких чугунах, шарообразную форму в высокопрочных чугунах. Механические свойства графита чрезвычайно низки.

Все перечисленные четыре структурные составляющие одновременно являются также фазами системы сплавов железа с углеродом, так как они однородны — твердые растворы (феррит и аустенит), химическое соединение (цементит) или элементарное вещество (графит).

Структурные составляющие ледебурит и перлит не однородны. Они представляют собой механические смеси, обладающие особыми свойствами (эвтектику и эвтектоид).

Перлитом называют эвтектоидную смесь феррита и цементита. Он образуется из аустенита при вторичной кристаллизации и содержит 0,8% С. Температура образования перлита 723°. Эту критическую температуру, наблюдаемую только у стали, называют точкой А±. Перлит может иметь пластинчатое строение, если цементит имеет форму пластинок, или зернистое, когда цементит имеет форму зерен. Механические свойства пластинчатого и зернистого перлита несколько отличаются. Пластинчатый перлит имеет предел прочности 82 кг/мм² , относительное удлинение 15%, твердость Н_в = 190-^-230. Предел прочности зернистого перлита равен 63 кг/мм² , относительное удлинение 20% и твердость Я» = = 1.60-г- 190.

Ледебуритом называют эвтектическую смесь аустенита и цементита. Он образуется в процессе первичной кристаллизации при 1130°. Это наиболее низкая температура кристаллизации в системе сплавов железа с углеродом. Аустенит, входящий в состав ледебурита, при 723° превращается в перлит. Поэтому ниже 723° и вплоть до комнатной температуры ледебурит состоит из смеси перлита и цементита. Он очень тверд (Н_в ^ 700) и хрупок. Наличие ледебурита является структурным признаком белых чугунов. Механические свойства железоуглеродистых сплавов изменяются в зависимости от количества структурных составляющих, их формы, величины и расположения.

Структурная диаграмма состояния Fe—Fe₃ C является сложной диаграммой, так как в сплавах железо — углерод происходят не только превращения, связанные с кристаллизацией, но и превращения в твердом состоянии.

Границей между сталями и белыми чугунами является концентрация углерода 2%, а структурным признаком — наличие или отсутствие ледебурита. Сплавы с содержанием углерода менее 2% (у которых ледебурита нет) называют сталями, а с содержанием углерода свыше 2% (в структуре которых есть ледебурит) — белыми чугунами.

В зависимости от концентрации углерода и структуры стали я чугуны принято подразделять на следующие структурные группы: доэвтектоидные стали (до 0,8% С); структура — феррит и перлит; эвтектоидная сталь (0,8% С); структура — перлит;

заэвтектоидные стали (свыше 0,8 до 2% С); структура — перлит в вторичный цементит;

доэвтектические белые чугуны (свыше 2 до 4,3% С); структура — ледебурит (распавшийся), перлит и вторичный цементит;

эвтектический белый чугун (4,3% С); структура—ледебурит;

заэвтектические белые чугуны (свыше 4,3 до 6,67% С); структура— ледебурит (распавшийся) и первичный цементит.

Это подразделение, как видно из диаграммы состояния Fe—Fe₃ C, соответствует структурному состоянию этих сплавов, наблюдаемому при комнатной температуре.

Вопрос 3.

Выберите инструментальный твердый сплав для чистового фрезерования поверхности детали из стали 30ХГСА. Дайте характеристику, расшифруйте выбранную марку сплава, опишите особенности структуры и свойства сплава.

Инструменты подразделяются на три группы: режущие (резцы, сверла, фрезы и др.), измерительные (калибры, кольца, плитки и др.), и инструменты для горячей и холодной обработки металлов давлением (штампы, волочильные доски и др.). В зависимости от вида инструментов требования, предъявляемые к сталям для их изготовления, разные.

Основным требованием, предъявляемым к сталям для режущих инструментов, является наличие высокой твердости, не снижающейся при высоких температурах, возникающих в процессе обработки металлов резанием (красностойкости). Твердость для металлорежущих инструментов должна составлять R_c = 60÷65. Кроме того, стали для режущих инструментов должны обладать высокой износоустойчивостью, прочностью и удовлетворительной вязкостью.

Наибольшее применение для изготовления режущих инструментов получили быстрорежущие стали. Быстрорежущая сталь является многокомпонентным сплавом и относится к карбидному (ледебуритному) классу сталей. В ее состав, кроме железа и углерода, входят хром, вольфрам и ванадий. Основным легирующим элементом в быстрорежущей стали является вольфрам. Наибольшее распространение получили (табл. 3) марки быстрорежущей стали Р18 (18 % W) и Р9 (9 % W).

Высокую твердость R_C = 62 и красностойкость быстрорежущая сталь приобретает после термической обработки, состоящей из закалки и многократного отпуска.

Таблица 1

Химический состав быстрорежущей стали

(по ГОСТ 5952-51)

Марка стали	Содержание элементов в %
Марка стали	C	W	Cr	V	Mo
Р 18	0,70 – 0,80	17,5 – 19,0	3,8 – 4,4	1,04 – 1,4	≤0,3
Р 9	0,85 – 0,95	8,5 – 10,0	3,8 – 4,4	2,0 – 2,6	≤0,3

На рис.3 приведен график термической обработки быстрорежущей стали Р18.

Мы выбираем ее в качестве инструментального твердого сплава для чистого фрезерования т.к. эта марка стали подходит нам по своим характеристикам.

Термическая обработка быстрорежущей стали имеет ряд особенностей, которые обусловливаются ее химическим составом. Нагрев быстрорежущей стали, при закалке производится до высокой температуры (1260—1280°), необходимой для того, чтобы растворить в аустените карбиды хрома, вольфрама и ванадия. До 800—850° нагрев производится медленно, чтобы избежать •больших внутренних напряжений в стали вследствие ее малой теплопроводности и хрупкости, затем производят быстрый нагрев до 1260—.1280° с целью избежания роста зерна аустенита и обезуглероживания. Охлаждение быстрорежущей стали производится в масле. Широкое применение получила также ступенчатая закалка быстрорежущей стали в солях при температуре 500—550°.

Структура быстрорежущей стали после закалки состоит из мартенсита (54%), карбидов (16%) и остаточного аустенита (30%). После закалки быстрорежущая сталь подвергается многократному отпуску при 560°. Обычно производят трехкратный отпуск с выдержкой по 1 часу для того, чтобы уменьшить количество остаточного аустенита и повысить твердость стали. Во время выдержки при температуре отпуска из аустенита выделяются карбиды, а при охлаждении аустенит превращается в мартенсит. Происходит как бы вторичная закалка. Структура быстрорежущей стали после отпуска — мартенсит отпуска, высокодисперсные карбиды и небольшое количество остаточного аустенита. Для еще большего снижения количества остаточного аустенита быстрорежущие стали подвергают обработке холодом, которая производится перед отпуском. Весьма эффективно для повышения твердости и износостойкости применение низкотемпературного цианирования.

Быстрорежущие стали получили широкое распространение для изготовления различных режущих инструментов; изготовленные из этих сталей инструменты работают со скоростями резания, в 3—4 раза превышающими скорости резания инструментов из углеродистых сталей, и сохраняют режущие свойства при нагреве в процессе резания до 600^º - 620^º .

Вопрос. 4 Выберите наиболее рациональную и экономичную марку стали для изготовления пружины, которая после термической обработки должна получить высокую упругость и твердость не менее 44 …45 НRC_Э _. Дайте характеристику, укажите состав стали, выберите и обоснуйте режим термообработки. Опишите и зарисуйте микроструктуру и свойства стали после термообработки.

Пружины используют для накопления энергии (пружинные моторчики), для восприятия и амортизации ударов, для компенсации теплового расширения в механизмах клапанного распределения и пр. Деформация пружины может проявляться в форме ее растяжения, сжатия, изгиба или скручивания.

Зависимость между силой Р и деформацией пружины F называется характеристикой пружины.

Согласно справочника конструктора – машиностроения, авт. Анурьев. В.И., выбираем наиболее рациональную и экономичную марку стали:

Сталь – 65Г (марганцевая сталь), имеющую упругость и твердость равную 42…48 HRC_Э . по Реквелю. Термическая обработка стали: температура закалки - 830^º С, (среда масло.), отпуск - 480^º С. Предел прочности (δ_В ) – 100 кг/мм² , предел текучести (δ_т ) – 85 кг/мм² , относительное удлинение (δ₅ ) – 7%, относительное сужение (ψ) – 25%.

Характеристика – ресорно-пружинная сталь, высокого качества с содержанием P – S не более 0,025%. Подразделяется на 2 – категории : 1 – обезуглероженного слоя, 2 – с нормированным обезуглероженным слоем

Вопрос 5. Для изготовления дисков компрессора авиадвигателя применили сплав АК4-1. Дайте характеристику, укажите состав и характеристику механических свойств сплава, способ и природу упрочнения сплава, способы защиты от коррозии.

АК4-1 – сплав на основе алюминия, перерабатываемый в изделие методом деформирования, упрочняемый термической обработкой, жаропрочный.

Состав сплава: Mg – 1.4…1.8%. Cu – 1.9…2.5%. Fe – 0.8…1.3%. Ni – 0.8…1.3%. Ti – 0.02…0.1%, примеси до 0,83%. Предел прочности сплава 430 МПа, предел текучести 0,2 – 280 МПа.

Легирован железом, никелем, медью, и др. элементами образующими упрочняющие фазы

Вопрос 6. Экономические предпосылки применения неметаллических материалов в промышленности. Опишите группы, свойства газонаполненных пластмасс, приведите примеры из каждой группы, их свойства и область применения в конструкциях летательных аппаратов.

В последнее время все более широкое применение в качестве конструкционных материалов находят неметаллические полимерные материалы. Главная особенность полимеров заключается в том , что они обладают рядом свойств не присущих металлам, и могут служить хорошим дополнением к металлическим конструкционным материалам либо быть их заменой, а многообразие физико-химических и механических свойств, присущих различным видам пластмасс, и простота переработки в изделия обуславливают широкое применение во всех отраслях машиностроения, приборостроения, аппаратостроения и быту. Пластические массы отличаются малым удельным весом (от 0,05 до 2,0 г/см³ ), обладают высокими изоляционными свойствами, хорошо противостоят коррозии, отличаются широким диапазоном коэффициента трения и высоким сопротивлением истиранию.

В случае необходимости получения изделий, обладающих антикоррозийной стойкостью, кислотоупорностью, бесшумностью в работе с одновременным обеспечением легкости конструкции пластические массы могут служить заменителями черных металлов. Благодаря прозрачности и высоким пластическим свойствам некоторых видов пластмасс их широко применяют для изготовления небьющегося стекла для автомобильной промышленности. При изготовлении изделий с высокими электроизоляционными свойствами пластмассы заменяют и вытесняют высоковольтный фарфор, слюду, эбонит и прочие материалы. Наконец, паро-, бензо- и газопроницаемость, а также высокая водо- и светостойкость при хорошем внешнем виде обеспечивают широкое применение пластмасс в ряде отраслей промышленности.

Из пластмасс изготовляют вкладыши для подшипников, сепараторы, бесшумные зубчатые колеса, лопасти вентиляторов, лопатки для моечных машин и мешалок, радиоаппаратуру, футляры для радиоприемников и часов, электрическую аппаратуру, дистрибуторы, шлифовальные круги, непромокаемые и декоративные ткани и разнообразные предметы широкого потребления.

Пенопласты представляют собой легкие газонаполненные пластические массы на основе синтетических смол. Пенопласты подразделяются на две группы: 1 – материалы с сообщающимися порами – губки (плотность менее 300 кг/м³ ), 2 – материалы с изолированными порами – пены (плотностью более 300кг/м³ ).

Свойства пенопластов очень разнообразны: одни обладают твердостью, как стекло, другие – эластичностью, подобно резине. Все пенопласты хорошо поддаются механической обработке столярным инструментом, легко прессуются в нагретом состоянии в изделия сложной формы и склеиваются. В авиастроении пенопласты применяют в качестве заполнителя между двумя обшивками в целях повышения жесткости и прочности конструкции, а также как тепло – и звукоизоляционный материал.
