Реферат: Тепловые испытания паровых турбин и турбинного оборудования
Тепловые испытания паровых турбин
и турбинного оборудования
В последние годы по линии знергосбережения повысилось внимание к нормативам расходов топлива для предприятий, вырабатывающих тепло- и электроэнергию, поэтому для генерирующих предприятий фактические показатели экономичности теплоэнергетического оборудования приобретают важное значение.
В то же время известно, что фактические показатели экономичности в условиях эксплуатации отличаются от расчетных (заводских), поэтому для объективного нормирования расходов топлива на выработку теплоэнергии и электроэнергии целесообразно проводить испытания оборудования.
На основе материалов испытаний оборудования разрабатываются нормативные энергетические характеристики и макет (порядок, алгоритм) расчета норм удельных расходов топлива в соответствии с РД 34.09.155-93 «Методические указания по составлению и содержанию энергетических характеристик оборудования тепловых электростанций» и РД 153-34.0-09.154-99 «Положение о нормировании расхода топлива на электростанциях».
Особую важность испытания теплоэнергетического оборудования приобретают для объектов, эксплуатирующих оборудование введенное в эксплуатацию до 70-х годов и на котором проводилась модернизация и реконструкция котлов, турбин, вспомогательного оборудования. Без проведения испытаний нормирование расходов топлива по расчетным данным приведет к существенным ошибкам не в пользу генерирующих предприятий. Поэтому затраты на тепловые испытания в сравнении с выгодой от них являются несущественными.
 |
Цели проведения тепловых испытаний паровых турбин и турбинного оборудования:
|
Цели проведения экспресс-испытаний паровых турбин:
|
Современные технологии и уровень инженерных знаний позволяют экономично модернизировать агрегаты, улучшить их показатели и увеличить сроки эксплуатации.
Основными целями модернизации являются:
- снижение потребляемой мощности компрессорного агрегата;
- повышение производительности компрессора;
- повышение мощности и экономичности технологической турбины;
- уменьшение расхода природного газа;
- повышение эксплуатационной стабильности оборудования;
- сокращение количества деталей за счет повышения напорности компрессоров и работы турбин на меньшем количестве ступеней с сохранением и даже увеличением КПД энергоустановки.
Улучшение приведенных энергетических и экономических показателей турбоагрегата производится за счет использования модернизированных методов проектирования (решение прямой и обратной задачи). Они связаны:
- с включением в расчетную схему более корректных моделей турбулентной вязкости,
- учетом профильного и торцевого загромождения пограничным слоем,
- устранением отрывных явлений при увеличении диффузорности межлопаточных каналов и изменении степени реактивности (выраженной нестационарностью течения перед возникновением помпажа),
- возможностью идентификации объекта применением математических моделей с генетической оптимизации параметров.
Конечной целью модернизации всегда является наращивание производства конечного продукта и минимизация затрат.
Комплексный подход к модернизации турбинного оборудования
При проведении модернизации компания Astronit обычно использует комплексный подход, при котором подвергаются реконструкции (модернизации) следующие узлы технологического турбоагрегата:
- компрессор;
- турбина;
- опоры;
- центробежный компрессор-нагнетатель;
- промежуточные охладители;
- мультипликатор;
- система смазки;
- система воздухоочистки;
- система автоматического управления и защиты.
Модернизация компрессорного оборудования
Основные направления модернизации, практикуемые специалистами компании Astronit:
- замена проточных частей на новые (так называемые сменные проточные части, включающие в себя рабочие колеса и лопаточные диффузоры), с улучшенными характеристиками, но в габаритах существующих корпусов;
- уменьшение числа ступеней за счет совершенствования проточной части на базе трехмерного анализа в современных программных продуктах;
- нанесение легкосрабатываемых покрытий и уменьшение радиальных зазоров;
- замена уплотнений на более эффективные;
- замена масляных опор компрессора на «сухие» опоры с применением магнитного подвеса. Это позволяет отказаться от использования масла и улучшить условия эксплуатации компрессора.
Внедрение современных систем управления и защиты

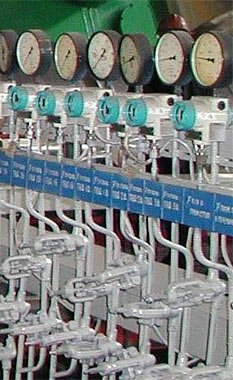

Для повышения эксплуатационной надежности и экономичности внедряются современные контрольно-измерительные приборы, цифровые системы автоматического управления и защиты (как отдельных частей, так и всего технологического комплекса в целом), диагностические системы и системы связи.
Содержание статьи
- ПАРОВЫЕ ТУРБИНЫ
- Сопла и лопатки.
- Тепловые циклы.
- Цикл Ранкина.
- Цикл с промежуточным подогревом.
- Цикл с промежуточным отбором и утилизацией тепла отработанного пара.
- Конструкции турбин.
- Применение.
- ДРУГИЕ ТУРБИНЫ
- Гидравлические турбины.
- Газовые турбины.
Scroll upScroll down
Также по теме
- АВИАЦИОННАЯ СИЛОВАЯ УСТАНОВКА
- ЭЛЕКТРИЧЕСКАЯ ЭНЕРГИЯ
- СУДОВЫЕ ЭНЕРГЕТИЧЕСКИЕ УСТАНОВКИ И ДВИЖИТЕЛИ
- ГИДРОЭНЕРГЕТИКА
ТУРБИНА
ТУРБИНА, первичный двигатель с вращательным движением рабочего органа для преобразования кинетической энергии потока жидкого или газообразного рабочего тела в механическую энергию на валу. Турбина состоит из ротора с лопатками (облопаченного рабочего колеса) и корпуса с патрубками. Патрубки подводят и отводят поток рабочего тела. Турбины, в зависимости от используемого рабочего тела, бывают гидравлические, паровые и газовые. В зависимости от среднего направления потока через турбину они делятся на осевые, в которых поток параллелен оси турбины, и радиальные, в которых поток направлен от периферии к центру.
ПАРОВЫЕ ТУРБИНЫ
Основные элементы паровой турбины – корпус, сопла и лопатки ротора. Пар от внешнего источника по трубопроводам подводится к турбине. В соплах потенциальная энергия пара преобразуется в кинетическую энергию струи. Вырывающийся из сопел пар направляется на изогнутые (специально спрофилированные) рабочие лопатки, расположенные по периферии ротор. Под действием струи пара появляется тангенциальная (окружная) сила, приводящая ротор во вращение.
Сопла и лопатки.
Пар под давлением поступает к одному или нескольким неподвижным соплам, в которых происходит его расширение и откуда он вытекает с большой скоростью. Из сопел поток выходит под углом к плоскости вращения рабочих лопаток. В некоторых конструкциях сопла образованы рядом неподвижных лопаток (сопловой аппарат). Лопатки рабочего колеса искривлены в направлении потока и расположены радиально. В активной турбине (рис. 1,а ) проточный канал рабочего колеса имеет постоянное поперечное сечение, т.е. скорость в относительном движении в рабочем колесе по абсолютной величине не меняется. Давление пара перед рабочим колесом и за ним одинаковое. В реактивной турбине (рис. 1,б ) проточные каналы рабочего колеса имеют переменное сечение. Проточные каналы реактивной турбины рассчитаны так, что скорость потока в них увеличивается, а давление соответственно падает.
R1; в – облопачивание рабочего колеса. V1 – скорость пара на выходе из сопла; V2 – скорость пара за рабочим колесом в неподвижной системе координат; U1 – окружная скорость лопатки; R1 – скорость пара на входе в рабочее колесо в относительном движении; R2 – скорость пара на выходе из рабочего колеса в относительном движении. 1 – бандаж; 2 – лопатка; 3 – ротор." title="Рис. 1. РАБОЧИЕ ЛОПАТКИ ТУРБИНЫ. а – активное рабочее колесо, R1 = R2; б – реактивное рабочее колесо, R2 > R1; в – облопачивание рабочего колеса. V1 – скорость пара на выходе из сопла; V2 – скорость пара за рабочим колесом в неподвижной системе координат; U1 – окружная скорость лопатки; R1 – скорость пара на входе в рабочее колесо в относительном движении; R2 – скорость пара на выходе из рабочего колеса в относительном движении. 1 – бандаж; 2 – лопатка; 3 – ротор.">Рис. 1. РАБОЧИЕ ЛОПАТКИ ТУРБИНЫ. а – активное рабочее колесо, R1 = R2; б – реактивное рабочее колесо, R2 > R1; в – облопачивание рабочего колеса. V1 – скорость пара на выходе из сопла; V2 – скорость пара за рабочим колесом в неподвижной системе координат; U1 – окружная скорость лопатки; R1 – скорость пара на входе в рабочее колесо в относительном движении; R2 – скорость пара на выходе из рабочего колеса в относительном движении. 1 – бандаж; 2 – лопатка; 3 – ротор.
Турбины обычно проектируют так, чтобы они находились на одном валу с устройством, потребляющим их энергию. Скорость вращения рабочего колеса ограничивается пределом прочности материалов, из которых изготовлены диск и лопатки. Для наиболее полного и эффективного преобразования энергии пара турбины делают многоступенчатыми.
Тепловые циклы.
Цикл Ранкина.
В турбину, работающую по циклу Ранкина (рис. 2,а ), пар поступает от внешнего источника пара; дополнительного подогрева пара между ступенями турбины нет, есть только естественные потери тепла.
Цикл с промежуточным подогревом.
В этом цикле (рис. 2,б ) пар после первых ступеней направляется в теплообменник для дополнительного подогрева (перегрева). Затем он снова возвращается в турбину, где в последующих ступенях происходит его окончательное расширение. Повышение температуры рабочего тела позволяет повысить экономичность турбины.
Рис. 2. ТУРБИНЫ С РАЗНЫМИ ТЕПЛОВЫМИ ЦИКЛАМИ. а – простой цикл Ранкина; б – цикл с промежуточным подогревом пара; в – цикл с промежуточным отбором пара и утилизацией тепла.
Цикл с промежуточным отбором и утилизацией тепла отработанного пара.
Пар на выходе из турбины обладает еще значительной тепловой энергией, которая обычно рассеивается в конденсаторе. Часть энергии может быть отобрана при конденсации отработанного пара. Некоторая часть пара может быть отобрана на промежуточных ступенях турбины (рис. 2,в ) и использована для предварительного подогрева, например, питательной воды или для каких-либо технологических процессов.
Конструкции турбин.
В турбине происходит расширение рабочего тела, поэтому для пропуска возросшего объемного расхода последние ступени (низкого давления) должны иметь больший диаметр. Увеличение диаметра ограничивается допустимыми максимальными напряжениями, обусловленными центробежными нагрузками при повышенной температуре. В турбинах с разветвлением потока (рис. 3) пар проходит через разные турбины или разные ступени турбины.
Рис. 3. ТУРБИНЫ С РАЗВЕТВЛЕНИЕМ ПОТОКА. а – сдвоенная турбина параллельного действия; б – сдвоенная турбина параллельного действия с противоположно направленными потоками; в – турбина с разветвлением потока после нескольких ступеней высокого давления; г – компаунд-турбина.
Применение.
Для обеспечения высокого КПД турбина должна вращаться с высокой скоростью, однако число оборотов ограничивается прочностью материалов турбины и оборудованием, которое находится на одном валу с ней. Электрогенераторы на тепловых электростанциях рассчитывают на 1800 или 3600 об/мин и обычно устанавливают на одном валу с турбиной. На одном валу с турбиной могут быть установлены центробежные нагнетатели и насосы, вентиляторы и центрифуги.
Низкоскоростное оборудование соединяется с высокоскоростной турбиной через понижающий редуктор, как, например, в судовых двигателях, где гребной винт должен вращаться с частотой от 60 до 400 об/мин.
ДРУГИЕ ТУРБИНЫ
Гидравлические турбины.
В современных гидротурбинах рабочее колесо вращается в специальном корпусе с улиткой (радиальная турбина) или имеет на входе направляющий аппарат, обеспечивающий нужное направление потока. На валу гидротурбины обычно устанавливается и соответствующее оборудование (электрогенератор на гидроэлектростанции).
Газовые турбины.
В газовой турбине используется энергия газообразных продуктов сгорания из внешнего источника. Газовые турбины по конструкции и принципу работы аналогичны паровым и находят широкое применение в технике. См. также АВИАЦИОННАЯ СИЛОВАЯ УСТАНОВКА; ЭЛЕКТРИЧЕСКАЯ ЭНЕРГИЯ; СУДОВЫЕ ЭНЕРГЕТИЧЕСКИЕ УСТАНОВКИ И ДВИЖИТЕЛИ; ГИДРОЭНЕРГЕТИКА.
Литература
Уваров В.В. Газовые турбины и газотурбинные установки
. М., 1970
Верете А.Г., Дельвинг А.К. Судовые пароэнергетические установки и газовые турбины
. М., 1982
Трубилов М.А. и др. Паровые и газовые турбины
. М., 1985
Саранцев К.Б. и др. Атлас турбинных ступеней
. Л., 1986
Гостелоу Дж. Аэродинамика решеток турбомашин
. М., 1987
