Курсовая работа: Курсовая работа: Подъем двухконсольной тележки

СОДЕРЖАНИЕ

I. Расчёт механизма подъёма двухконсольной тележки

1. Выбор каната и барабана

1.1 Грузоподъемная сила

1.2 КПД полиспаста

1.3 Наибольшее усилие в ветви каната, набегающего на барабан при подъеме груза

1.4 Разрывное усилие каната в целом

1.5 Выбор типа каната

1.6 Минимальный диаметр барабана

1.7 Расчетный диаметр барабана

1.8 Длина барабана с двусторонней нарезкой

1.9 Проверка размеров барабанов по условиям

1.10 Угловая скорость барабана

2. Выбор электродвигателя

2.1 Продолжительность включения

2.2 Статическая мощность электродвигателя

2.3 Угловая скорость электродвигателя

3. Выбор редуктора

3.1 Выбор типа редуктора

3.2 Расчет редуктора по радиальной консольной нагрузке

3.3 Передаточное число редуктора

3.4 Грузовой момент на барабане

3.5 Проверка редуктора по грузовому моменту

4. Выбор тормоза

4.1 Статический момент на выходном валу редуктора при торможении

4.2 Тормозной момент, на который регулируют тормоз

5. Компановка механизма

5.1 Сравнение металлоемкости механизмов подъема

5.2 Условие соседства электродвигателя и барабана

5.3 Условие соседства тормоза и барабана

5.4 Расчет колеи тележки

Выводы

II. Расчёт механизма передвижения двухконсольной тележки

1. Выбор ходовых колес

1.1Определение предварительной массы тележки

1.2Давление на ходовое колесо

2. Расчет сопротивления передвижению

3. Выбор электродвигателя

4. Выбор редуктора

5. Определение коэффициента запаса сцепления приводных колес с рельсом при пуске

Список литературы

I. РАСЧЁТ МЕХАНИЗМА ПОДЪЁМА ДВУХКОНСОЛЬНОЙ ТЕЛЕЖКИ

Задание: спроектировать механизм подъёма груза двухконсольной тележки с боковыми роликами.

Дано: грузоподъёмность m=6.3т ; скорость подъёма v=0.32 м/с; высота подъёма H=20 м; режим нагружения L1; группа классификации механизма – М2, по ИСО 4301/1.

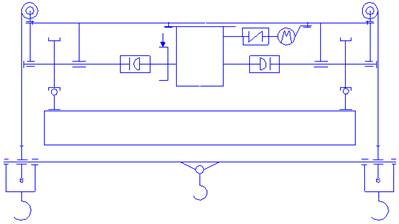

Рис.1.Схема тележки с механизмом подъёма груза.

1. ВЫБОР КАНАТА И БАРАБАНА

1.1 ГРУЗОПОДЪЕМНАЯ СИЛА

, (1)

где - ускорение свободного падения.

Получим:

1.2. КПД ПОЛИСПАСТА

,(2)

где - КПД блока на подшипниках качения;

-кратность полиспаста;

- число обводных блоков.

Согласно рекомендациям ВНИИПТМаш (1) с.84: "При малых грузоподъёмностях (до 3 тонн) груз может подвешиваться без полиспаста, либо на одном подвижном блоке; при грузоподъёмностях свыше 5 т обычно применяют сдвоенные полиспасты с кратностью, возрастающей от 2 до 4 при увеличении грузоподъёмности от 5 до 50 тонн".

Получим КПД полиспаста для кратностей по формуле (2):

1.3 НАИБОЛЬШЕЕ НАТЯЖЕНИЕ ВЕТВИ КАНАТА, НАБЕГАЮЩЕГО НА БАРАБАН ПРИ ПОДЪЕМЕ ГРУЗА

; (3)

где k- число полиспастов.

Наибольшее натяжение ветви каната, набегающей на барабан при подъёме груза, по формуле (3):

;

Рис.2. Схемы полиспастов механизма подъема груза

1.4 РАЗРЫВНОЕ УСИЛИЕ КАНАТА ВЦЕЛОМ

,(4)

где - коэффициент использования каната.

Таблица №1

Разрывное усилие каната () для кратностей , для основного и добавочных значений z получим по формуле (4):

1.5 ВЫБОР ТИПА КАНАТА

Для мостового крана работающего в сухом помещении (коррозионный и абразивный износ проволок мал) рекомендуется канат ЛК-РО 636 (1+7+7,7+14)+ас bГОСТ 7668 По найденным в п.1.4. значениям найдем значения диаметров каната (см.табл. 2) и маркировочную группу, соответствующую условию прочности каната: ,(5) где - разрывное усилие каната в целом, по каталогу.

Таблица2

Вариант	0-1	0	0+1	0+2	0-1	0	0+1	0+2	0-1	0	0+1	0+2
Н	4.85	5.16	5.47	6.16	2.46	2.61	2.77	3.12	1.67	1.78	1.88	2.12
	5.610	5.610	5.610	7.510	2.570	2.570	2.910	3.705	2.265	2.265	2.265	2.265
,мм	9.7 11.5				6.7		7.4	8.1	6.3
a	1				2				3

По (таблице. 2) имеем следующие значения диаметров каната (в скобках указаны маркировочныегруппы, МПа, разрывные усилия, ):

1.6 МИНИМАЛЬНЫЙ ДИАМЕТР БАРАБАНА

,(6)

где - коэффициент выбора диаметра барабана.

В соответствии с "Правила устройства и безопасности эксплаутации грузоподъёмных кранов" допускается изменение коэффициента h не более чем на два шага по группе классификации механизмов с соответствующей компенсацией, путём изменения величины z, следователно при уменьшении z, требуется увеличить h. С увеличением h увеличивается диаметр барабана, что при той же канатоёмкости позволит снизить его длину.

По табл.1 (см. пункт 1.5) для заданной группы классификации механизмов получаем основное значение :

a=1 a=2

.

a=3

полученные значения округляют до ближайших больших значений из данного ряда:80,100,120,140,160,180,200,220,240.

1.7 РАСЧЕТНЫЙ ДИАМЕТР БАРАБАНА

Барабаны диаметром меньше 160 мм исключают из дальнейших расчетов, т.к. в них не впишется зубчатая полумуфта. Вариант с кратностью a=3 выводим из расчётов.

Для вариантов с кратностью a=1;2, добавим несколько значений, чтобы сравнить с вариантом при a=1

1.8 ДЛИНА БАРАБАНА С ДВУСТОРОННЕЙ НАРЕЗКОЙ

,(7)

где - шаг нарезки; a - кратность полиспаста; - диаметр каната; с - коэффициент длины средней (не нарезанной) части барабана, H - высота подъема.

Длина барабана с двусторонней навивкой, мм по формуле (7):

1.9 ПРОВЕРКА РАЗМЕРОВ БАРАБАНА ПО УСЛОВИЯМ

,-- проверка на устойчивость не требуется(8) и

-- необходима проверка на устойчивость , (9)

При проводят простой расчёт барабана на сжатие. При проводят уточнённый расчёт барабана на сжатие и совместное действие напряжений изгиба и кручения, на устойчивость стенки. При необходимости усиливают барабан, вводят ребра жесткости в его полость (РТМ–24.09.21–76).

Если оба условия не выполняются, то вариант с этой кратностью полиспаста отбрасывают. Если все варианты не проходят по условиям (8) и (9), то переходят на меньшую кратность, или увеличивают диаметр барабана до следующего значения из ряда .

В нашем случае: -не подходит;

;-- барабан не годен для эксплаутации

-- не годен для эксплаутации

-- не годен для эксплаутации

1.10 УГЛОВАЯ СКОРОСТЬ ВРЩЕНИЯ БАРАБАНА

рад/с,(10)

где - скорость подъема груза,

2. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

2.1 ПРОДОЛЖИТЕЛЬНОСТЬ ВКЛЮЧЕНИЯ МЕХАНИЗМА ПОДЪЁМА

Таблица №3

По заданию принимаем режим L1-лёгкий и ПВ=15%.

2.2 СТАТИЧЕСКАЯ МОЩНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ

,(11)

где - предварительное значение КПД (для механизма подъёма с цилиндрическим редуктором).

Статическая мощность электродвигателя, формула (11):

Тележка должна иметь два двигателя,следовательно,статичечкую мощность необходимо разделить на два.По каталогу подбираем двигатели обеспечивающие необходимую мощность при ПВ 15%

MTF 311-6 MTKВ 312-8

2.3 УГЛОВАЯ СКОРОСТЬ ДВИГАТЕЛЯ

,(12)

где n – число оборотов двигателя.

Получим:

рад/с,

рад/с.

3. ВЫБОР РЕДУКТОРА

3.1 ВЫБОР ТИПА РЕДУКТОРА

Применем для данного механизма подъёма редуктор типа Ц2 (цилиндрический двухступенчатый) выпускаемого на Ленинградском заводе ПТО им. Кирова. Редуктор имеет вал с зубчатым венцом (с зевом для подшипника) – частью зубчатой полумуфты.Редуктор хорош тем, что он лёгкий, безотказный и долговечный, а так же ремонтопригодный.

3.2 РАСЧЕТ РЕДУКТОРА ПО РАДИАЛЬНОЙ КОНСОЛЬНОЙ НАГРУЗКЕ

Условие прочности:

, (13)

где – допускаемая радиальная нагрузка на консоль выходног вала редуктора (опредкляется из условия нагружения и типа редуктора).

Рассмотрим три азных редуктора:

Редукторы Ц2-300 и Ц2-350 выдерживают расчётную консольную нагрузку.Редуктор Ц2-250 не приемлем для работы в данных условиях.

3.3 ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ РЕДУКТОРА

(14)

где -- угловая скорость барабана.

Определим расчетное передаточное число редуктора, формула (14), и округлим его до номинального значения по каталогу :

3.4 ГРУЗОВОЙ МОМЕНТ НА БАРАБАНЕ

, (15)

где – число полиспастов,

-- минимальный диаметр каната из усилий прочности,

-- наибольшее набегающее натяжение каната.

Получим:

3.5 ПРОВЕРКА РЕДУКТОРА ПО ГРУЗОВОМУ МОМЕНТУ

Условие прочности:

,(16)

где – грузовой момент на барабане; – допускаемый крутящий момент на валу редуктора.

Проверяем редуктор Ц2-300 и редуктор Ц2-350.

Сведем результаты в таблицу4:

Вариант					Редуктор:
					Тип()	Uн
14-1	6	2464	5000	2	300	25
	8		5800	2,35	300	16
14-2	6	3080	5450	1.77	300	32
	8		5800	1.88	300	20
14-3	6	6180	5450	1.97	300	32
	8		5800	2.09	300	20
14-1	6	2464	8250	3.35	350	25
	8		9000	3.65	350	16
14-2	6	3080	8250	2.68	350	32
	8		9000	2.92	350	20
14-3	6	2772	8250	2.98	350	32
	8		9000	3.25	350	20

Из табл.4 следует, что оба редуктора подходят и имеют запас по крутящему моменту. Наименьший запас крутящего момента имеем для вариантов 14-2 с двигателем MTF311-6

4. ВЫБОР ТОРМОЗА

4.1 СТАТИЧЕСКИЙ МОМЕНТ НА ВХОДНОМ ВАЛУ РЕДУКТОРА ПРИ ТОРМОЖЕНИИ

(17)

где -- КПД полиспаста;

-- КПД механизма, который можно принять равным:,

где -- КПД редуктора;

- номинальное передаточное число редуктора.

По формуле (17) имеем:

сведём полученные данные в таблицу:

4.2 ТОРМОЗНОЙ МОМЕНТ ДЛЯ РЕГУЛИРОВАНИЯ ТОРМОЗА

(18)

где - коэффициент запаса торможения.

Согласно (2) с.10. При двух и более тормозах . Если имеем два и более приводов с двумя тормозами каждый, то . Тормоз выбирают по условию , где – максимальный тормозной момент по каталогу.

Тормозной момент , по формуле (18):

Вариант	, Н·м
(14-1)6	1,5·94,6=142
(14-1)8	1,5·147,84=222
(14-2)6	1,5·92,4=139
(14-2)8	1,5·147,84=222
(14+1)6	1,5·83,16=125
(14+1)8	1,5·133,06=200

Для всех вариантов выбираем тормоз типа ТКГ-200 с тормозным моментом ,

Масса тормоза 38 кг.

Избыточный тормозной момент вреден, т.к. вызывает резкое торможение, что приводит к динамическим перегрузкам крана.

5. КОМПОНОВКА МЕХАНИЗМА

5.1 СРАВНЕНИЕ МЕТАЛЛОЕМКОСТИ МЕХАНИЗМОВ ПОДЪЕМА

Для сравнения металлоёмкости вариантов механизма подъёма заносят их характеристики в табл.5.

Таблица 5

Очевидно, что наименее металлоёмкими являются варианты 14-1(300) , 14-2(300) , 14-3(300).

5.2 УСЛОВИЕ СОСЕДСТВА ЭЛЕКТРОДВИГАТЕЛЯ И БАРАБАНА

Необходимо, чтобы размер соседства электродвигателя и барабана удовлетворял условию:

мм,(19)

где – суммарное межосевое расстояние редуктора; – габаритный размер электродвигателя; – размер от оси вращения барабана до наружного конца шпильки крепления каната. Если , то принимают редуктор с большим значением .

По формуле (19) имеем

Таблица 6.

Для вариантов 14+2 и 14+3 условие соседства не выполняется. Для этих вариантов в схему требуется ввести промежуточный вал, что позволит сдвинуть двигатель, но при этом резко возрастёт длинна тележки.

5.3 УСЛОВИЯ СОСЕДСТВА ТОРМОЗА И БАРАБАНА

Для возможности установки тормоза необходимо, чтобы размер соседства тормоза и барабана удовлетворял условию

мм,(20)

где m – модуль зубчатого венца;z– число зубьев венца; 0.6·m·z– размер от оси вращения барабана до крайней точки зубчатой ступицы, получен конструктивно, – диаметр тормозного шкива; – размер от оси вращения тормозного шкива до наружней поверхности рычага тормоза, получен конструктивно. По формуле (20) получаем:

Таблица 7.

Вариант		z	M	А2 , мм
14+1	300	40	5	300-0.6·5·40-0.8·160=32>20
14-1	350	40	6	350-0.6·5·40-0.8·160=78>20
14+2	300	40	5	300-0.6·5·40-0.8·200=20
14-2	350	40	6	350-0.6·5·40-0.8·200=46>20
14+3	300	40	5	300-0.6·5·40-0.8·180=36>20
14-3	350	40	6	350-0.6·5·40-0.8·180=62>20

Все варианты проходят по размеру A_2.

5.4 РАСЧЕТ КОЛЕИ ТЕЛЕЖКИ

Если диаметр барабана превышает диаметр делительной окружности зубчатого венца редуктора более, чем на 40%, т.е.

,(21)

то барабан будет бесступенчатым. Полуколея тележки равна расстоянию от середины редуктора до середины бесступенчатого барабана

,(22)

где – расстояние от оси редуктора до оси зубчатого венца; –ширина зубчатого венца. Размер необходим для размещения зубчатой ступицы внутри барабана.

В нашем случае все варианты имеют ступенчатый барабан.

Если же это условие не выполняется, то барабан будет ступенчатым.

Таблица 8.

Вариант
14-1	350	210	160	925		2·(0.5·300+55+3·25+0.5·925)=1485
14-1	350	252	160	925		2·(0.5·330+65+3·30+0.5·925)=1565
14-2	350	252	200	894		2·(0.5·330+65+3·30+0.5·894)=1534
14-3	350	252	180	830		2·(0.5·330+65+3·30+0.5·830)=1470

Т.к. >, то расчёт длин тележки ведётся по формуле:

где В – ширина редуктора

-- расстояние от оси редуктора до оси зубчатого венца

-- ширина зубчатого венца

-- диаметр зубчатого венца(приведены в табл 9.)

Таблица 9.

	m	z			B
300	5	40	210	25	300	55
350	6	40	252	30	330	65

Как видно из таблицы 9, при одинаквой колее вариант 14-3 является самым коротким; выберем его для дальнейшего расчёта.

Т.к длина тележки минимальная в варианте 14-3 , значит берём его для дальнейшего рассмотрения.

Рассчитаем общую ширину тележк: .

ВЫВОДЫ

Выбран наиболее оптимальный вариант 14-3 с компановкой по схеме 1, он имеет следующие характеристики:

Грузоподъёмность 6.3 т.

Схема палиспастов: два сдвоенных палиспаста кратностью 1

Канат ЛК-РО ГОСТ 7668-80

Диаметр каната 9.7мм

Диаметр барабана 180мм (КВДБ сдвинут на два шага вверх)

Длинна барабана 830мм

Электродвигатель 4MTF 311-6

Мощность э.д. 14кВт.,n=925 об/мин

Редуктор Ц2-350 с передаточным отношением 32, запасом по крутящему моменту 2.98

Тормоз ТКГ-200

Общая масса привода 418 кг

Длина тележки 1470 мм

Ширина тележки 1070

Общая ширина тележки 1250 мм.

II. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ДВУХКОНСОЛЬНОЙ ТЕЛЕЖКИ.

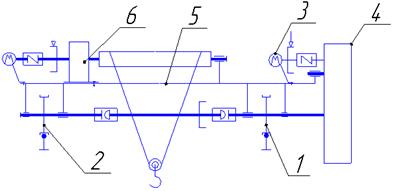

1. Тележка (рис.1 ) имеет опорные ходовые колеса 1 и2. Ходовое колесо 1 приводится в движение при помощи электродвигателя 3 через редуктор 4. На металлоконструкции тележки 5 установлен механизм подъема 6.

рис.1

1. ВЫБОР ХОДОВЫХ КОЛЕС

1.1 ОПРЕДЕЛЕНИЕ ПРЕДВАРИТЕЛЬНОЙ МАССЫ ТЕЛЕЖКИ

На основании статистических данных массу тележки можно выразить зависимостью:

,(1)

где - масса груза.

Получим:

кг

Вес тележки:

,(2)

Получим:

H

Вес груза:

,(3)

Получим:

H

Вес тележки с грузом:

H ,(4)

1.2 ДАВЛЕНИЕ НА ХОДОВОЕ КОЛЕСО

Максимальная статическая нагрузка на ходовое колесо:

H,(5)

Определим диаметр ходового колеса ,мм

Подберём по таблице 1:

Таблица 1. Несущая способгость ходовых колёс

	2-5	5-10	10-20	20-25	25-32	32-50	50-80	80-100	>100
	200 250	320 400	400 500	500 560 630	630 710	710 800	800 900 1000	900 1000	1000

,(6)

Итак, выберем колесо, диаметром 200мм: диаметр внутреннего отверстия подшипника d=45мм. Значения и d принимают по ГОСТу 24.090.09-75, а значение (плечо трения качения) в этом случае равно 0,4мм по [4], с. 276 .

2. РАСЧЕТ СОПРОТИВЛЕНИЯ ПЕРЕДВИЖЕНИЮ

Сила сопротивления передвижению тележки с грузом.

,(7)

где f – коэффициент трения качения подшипников буксы ( f=0,015) см. [4], с. 275 ;

=2,5 - коэффициент сопротивления реборды (), см. [4], с. 275 .

По формуле (7):

H

3. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

Номинальная мощность электродвигателя механизма передвижения:

Вт, (8)

Т.к. класс использования данной тележки М2 , то частота включений <60, поэтому выбирем электродвигатель 4АС со встроенным тормозом.

4АС.90LE6 :P = 1.7 кВт

n = 930 об/мин

= 37 Нм

= 33 Нм

= 0,0073 кг

= 16 Нм

m = 29 кг

Рассчитаем минимальный пусковой момент

4. ВЫБОР РЕДУКТОРА

Угловая скорость ходового колеса:

, (9)

Угловая скорость электродвигателя:

,(10).

Определим требуемое передаточное число:

,(11)

Принимаем навесной редуктор ВКН-280 .Диаметр быстроходного вала равен 25мм

= 16

= 300 Нм

КПД = 0,96

М = 36,4 кг

5. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ЗАПАСА СЦЕПЛЕНИЯ ПРИВОДНЫХ КОЛЕС С РЕЛЬСОМ ПРИ ПУСКЕ

,(12)

где - сила сцепления приводных ходовых колес с рельсами;

- сила статического сопротивления передвижению тележки без груза и без учета трения в подшипниках приводных колес;

- сила динамического сопротивления передвижению тележки без груза;

- допускаемое значение коэффициента запаса сцепления (=1,15), [4].

При этом

,(13)

где - коэффициент сцепления приводного ходового колеса с рельсом. Если исключено попадание влаги и масел, то ,[5] с.12.

- число приводных колес.

Имеем по формуле (15):

H

Определим :

Н, (14)

Определим :

, (15)

где - максимально допустимое значение ускорения (замедления) тележки.

Принимая ,согласно [4], получим:

H

Таким образом, запас сцепления при пуске достаточен.

СПИСОК ЛИТЕРАТУРЫ

1.Расчёты крановых механизмов и их деталей / М. П. Александров, И. И. Ивашков, С. А. Казак; Под ред. Р. А. Лалаянца.- М.: ВНИИПТМаш, 1993.- Т. 1. - 187 с.

2.Правила устройства и безопасной эксплуатации грузоподъёмных кранов: Утв. Госгортехнадзором России 31.12.2000.- М., ПИО ОБТ, 2000.- 266 с.

3. Редукторы и мотор-редукторы: Каталог /АО ВНИИТЭМР, ИФК "Каталог".- М., 1994.- Ч. 1.- 75с.

4.Подъемно-транспортные машины / Александров М. П., - М.: Высшая школа,1979. 558с.

5.Расчет механизма передвижения тележки мостового крана / Ермоленко В.А,; рецензент: Сероштан В.И.- методические указания по курсовому проектированию для студентов. - Калуга, 1985.

6. Расчет механизма подъема груза мостового крана: Методические указания к домашнему заданию и курсовому проектированию по курсу "Грузоподъемные машины".— М.:Ермоленко В.А.Издательство МГТУ им. Н.Э. Баумана, 2003.

7. Курсовое проектирование грузоподъёмных машин.Руденко Н.Ф.,Александрав М.П. и Лысяков А.Г..изд.3—е , переработанное и дополненное. М., изд—во "Машиностроение",1971,464стр.
