Реферат: Моделирование процесса многодиапазонной сортировки деталей
| Лабораторная работа № 2 «Моделирование процесса многодиапазонной сортировки деталей» |
ФИО |
Бусалаева О.Н. |
| Группа |
АУ-320 |
|
| Отчет |
1. Цель работы
1.1. Изучение моделирования процессов сортировки соединений.
1.2. Привитие навыков использования методов имитационного моделирования при проектировании и исследовании автоматизированных технологических процессов.
2. Выполнение работы
Имитационная модель сортировки деталей.
8 размерных групп, групповой допуск Т гр =0,002 мм
Втулки с отверстиями Æ6+0,016
Средства аттестации с относительной погрешностью измерения Dотн =0,1…0,5 (Dlim =0,0002…0,001 мм).
Истинный размер детали D ист ), погрешность измерения dи D ист =a +(b–a )(Ni +3)/6, (1)
где a и b – нижняя и верхняя границы допуска на изготовление деталей, Ni – случайные числа в интервале [–3, 3];, подчиняющиеся нормальному распределению и определяемые из выражения
, (2)
где Rj – случайные числа, равномерно распределенные на отрезке [0, 1];
.
Погрешность измерения dи изменяется в интервале [–Dlim , Dlim ].
Результат измерения деталей D изм =D ист +dи . (3)
Брак при условии: N ист ¹N изм
| N опыта |
∆отн |
||||
| 0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
|
| 1 |
4 |
8 |
8 |
16 |
14 |
| 2 |
8 |
12 |
6 |
6 |
20 |
| 3 |
2 |
8 |
2 |
12 |
10 |
| 4 |
2 |
4 |
10 |
4 |
8 |
| 5 |
0 |
2 |
14 |
16 |
20 |
| 6 |
2 |
6 |
4 |
8 |
14 |
| 7 |
6 |
10 |
6 |
18 |
12 |
| 8 |
2 |
2 |
4 |
14 |
22 |
| 9 |
0 |
2 |
2 |
8 |
22 |
| 10 |
2 |
4 |
12 |
10 |
20 |
| Имитационно |
2,8 |
5,8 |
6,8 |
11,2 |
16,2 |
| Аналитически |
2,666667 |
5,333333 |
8 |
10,66667 |
13,33333 |
| 0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
|

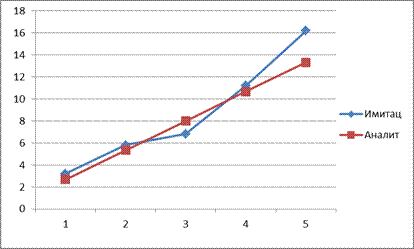

| Имитац |
3,2 |
5,8 |
6,8 |
11,2 |
16,2 |
| Аналит |
2,666667 |
5,333333 |
8 |
10,66667 |
13,33333 |
| измер |
1 |
5 |
7 |
15 |
13 |
6 |
2 |
1 |
| истин |
1 |
4 |
9 |
12 |
15 |
7 |
1 |
1 |
3. Вывод
3.1. Изучила моделирование процессов сортировки соединений.
3.2. Приобрела навыки использования методов имитационного моделирования при проектировании и исследовании автоматизированных технологических процессов.
