Курсовая работа: Объемный гидропривод машины

1. Описание работы и свойств гидравлической схемы

В гидравлическую схему включены гидромашины (насосы, гидродвигатели), приборы, гидроаппараты, гидролинии, которые обеспечивают работу двухпо-точной объемной гидропередачи. Количество рабочих органов – 2, машины циклического действия. По заданию рабочие органы работают в цикле по 5 с. не одновременно, рабочий цикл составляет 15 с. Приводы рабочих органов – реверсивные, нерегулируемые.

1.1 Работа гидравлической системы

При электрогидравлическом управлении используют сочетание малого управляющего распределителя (пилота) с электрическим управлением и большого (силового) управляемого распределителя с гидравлическим управлением.

При подаче напряжения на обмотку одного из электромагнитов пилота его золотник перемещается, пилот становится в рабочую позицию и соединяет напорную линию с одним из торцов силового распределителя. Это приводит к постановке последнего в рабочую позицию. Жидкость большим потоком пойдет (для Р02):

Б-Н3,4-КП5-Р4-КП6-КП7-Ц – КП6-КП7-Р4-Р6-АТ-Ф1…ФЗ-Б.

Для выключения РО4 нужно убрать электросигнал с торца управляемого электрораспределителя, который переключится в нейтральное положение. Давление на торце силового распределителя исчезнет, и он встанет в нейтральное положение.

При гидравлическом управление распределителем (Р1).Элементы Н1, КП1, Р1 и М образуют силовую гидропередачу, а элементы Н2, Ф2, КП4, АК, Р2 и РЗ – систему сервоуправления. Блоки: А1 – система питания сервоуправления; А2 – колонка сервоуправления; АЗ – вторичная защита гидромотора М.

От насоса Н2 жидкость через напорный фильтр тонкой очистки Ф2 подается в колонку А2, содержащую управляющие распределители следящего действия Р2 и РЗ с мускульным управлением. При переводе, например, распределителя Р2 в рабочую позицию управляющий поток жидкости идет по пути:

Б – Н2 – Ф2 – Р2 – Р1 (под левый торец золотника). Давлением этой жидкости золотник распределителя Р1 переместится вправо, распределитель Р1 будет переведен в рабочую позицию, при которой силовой поток жидкости идет по пути:

Б – Н1 – Р1 – М – Р1 – Р6 – АТ – Ф1 – Б.

Так происходит включение гидромотора М. Если убрать усилие с рукоятки распределителя Р2, то он под действием пружины встанет в другую крайнюю позицию и жидкость из-под торца распределителя Р1 пойдет через Р2 на слив.

Пружина распределителя Р1 поставит его золотник в среднее положение и распределитель – в нейтральную запирающую позицию. Это приведет к остановке гидромотора М.

1.2 Основные свойства схемы

В схему включены два вида защиты от перегрузок:

А) Первичная защита выполнена в виде предохранительных клапанов КП1 КП5 и стоит между напорной и сливной линиями сразу за насосом (для каждой напорной линии).

Первичная защита защищает от активных перегрузок и инерционных при разгоне.

Б) Вторичная защита А3 и А5 выполнена в виде сочетания предохранительных и обратных клапанов. Она установлена между рабочими линиями после распределителя.

Вторичная защита предохраняет от реактивных, инерционных при торможении и температурных перегрузок.

Очистка жидкости производится четырьмя фильтрами. При засорении фильтров повышается давление в сливной линии, а когда давление достигнет давления настройки предохранительных клапанов КП, последние откроются и жидкость пойдет, минуя фильтры, в бак.

Для охлаждения жидкости в схеме установлен теплообменный аппарат АТ. В начале работы и при низкой температуре для прогрева рабочей жидкости АТ выключается с помощью термостата ТС, тогда жидкость пойдет в бак, минуя АТ.

Температура жидкости контролируется термометром, датчик которого стоит в баке.

2. Предварительный расчет гидропередачи. Выбор комплектующих

Цели: выбрать дизель, насосы, рабочие жидкости для зимы и для лета, гидродвигатели, трубопроводы, распределители, предохранительные клапаны.

Условия: комплектующие выбраны на основе предварительного статического расчета, выполненного при установившихся движениях рабочих органов. Нагрузки и скорости определены заданием. Температура жидкости Т=50 С.

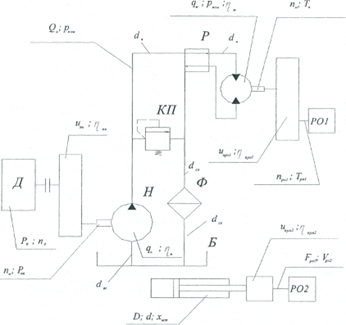

Рисунок 1 – Расчетная схема к предварительному расчету

2.1 Мощность на рабочих органах

Мощность, подводимая к рабочему органу вращательного действия Р, Вт:

(1)

где – момент сил, препятствующий вращению, Нм;

– угловая скорость РО1, рад/с.

Р = 25,6 10 1,56 = 33940 Вт= 33,9 кВт

Мощность, подводимая к рабочему органу поступательного действия Р, Вт

, (2)

где – сила на рабочем органе, Н;

– линейная скорость движения РО2, м/с.

Вт = 99.76 кВт.

2.2 Выбор первичного двигателя и номинальных давлений

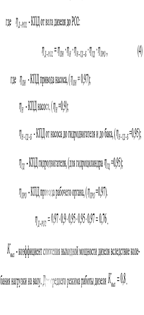

Дизель выбран по необходимой мощности на его валу, которая определена через максимальную мощность рабочих органов. Так как рабочие органы работают не одновременно, то дизель выбран по большей мощности, в нашем случае, по мощности РО2 поступательного действия.

Необходимая мощность дизеля, Вт

Р = Вт = 164,07кВт

По учебнику [2] выбран дизель ЯМЗ-238М;

Завод изготовитель: Ярославский моторный завод

Номинальная мощность: Р = 170 кВт;

Номинальная частота вращения вала n = 35 об/с.

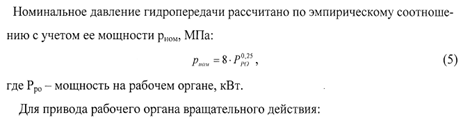

р= 8 = 19,3 МПа

Для привода рабочего органа поступательно действия:

р= 8 = 25,28 МПа

Номинальные давление для унификации для обеих передач назначены 20 Мпа.

Р = = 45.3 кВт

По учебнику принят аксиально-поршневой насос 310.112 [2].

Для рабочего органа поступательного действия РО2:

Р = =126,3 кВт.

По учебнику [2] выбраны 2 аксиально-поршневых насоса с наклонным диском РМНА 90/35.

Характеристики насосов представлены в таблице 1.

Так как номинальное давление принятого насоса больше номинального давления, принятого для гидропередач, то мощность на его валу уменьшаем пропорционально принятому давлению.

Р= = 78.94 КВт

Необходимая частота вращения вала насоса из условия получения необходимой мощности на привод гидромотора, об/с:

(8)

где – КПД насоса гидромеханический (= 0.95);

– номинальное давление гидропередачи, Па ( = 20 10 Па);

– рабочий обьем, м ( = 12310 м),

n = об/с

Необходимая частота вращения вала насоса на приводе гидроцилиндра по формуле (8):

n = =20,83 об/с.

Передаточные отношения привода насоса

(10)

U= = 1.82

U= = 1,68

Дизель с насосом соединен через передачу.

Производительность насоса для привода и гидромотора:

где – объемный КПД насоса ( = 0.95);

Q = м/с.

Производительность насоса для привода гидроцилиндра:

Q = = 3.610 м/с.

Таблица 1 – Технические характеристики насосов

Таблица 2 – частота и производительность насосов

2.4 Выбор гидромотора для привода РО1

Необходимая мощность на валу мотора, Вт:

Р = (12)

где – КПД передачи ( 0.97);

Р==35.7 кВт.

По справочнику [1] выбран гидромотор радиально-поршневой МР-1800

Так как выбранный гидромотор имеет номинальное давление большее, чем в гидропередаче, поэтому его паспортную номинальную мощность уменьшаем пропорционально принятому давлению.

Р==35.64.

Рабочий объем: q=1809 см;

Давление максимальное: р= 25 МПа;

Давление номинальное: р= 21 МПа;

Частота вращения:

минимальная: n = 1 об/с;

номинальная: n = 80 об/с;

максимальная: n = 220 об/с;

Номинальный крутящий момент: Т = 5436 Нм;

Номинальная мощность мотора: Р=35.64 (уменьшенная);

КПД при номинальных параметрах

полный: = 0.85;

гидромеханический: = 0.90;

Частота вращения вала выборного гидромотора, об/с:

n= (13)

где – расход жидкости, протекающий через мотор ( = 2.0410 м/с)

n==1.07 об/с.

2.5 Выбор гидроцилиндра для привода РО2

Гидроцилиндр и передача должны обеспечивать следующие условия: сила на рабочем органе – F= 172 кН, скорость рабочего органа – =0.58 м/с, и ход рабочего органа – Х = t = 0.56 5 = 2.9 м.

В нашем случае скорость на рабочем органе превышает = 0.5 м/с, поэтому гидроцилиндр соединяется с рабочим органом через передачу. Первоначально принимаем скорость штока = 0.8 м/с:

U= (14)

U=

Необходимый ход штока, м:

X=X U,

X= 2.9 0.55 = 1.611 м.

Длина цилиндра, м:

D =

D = = 0.146 м.

По учебнику [2] принят гидроцилиндр для строительного и дорожного машиностроения:

D = 160 мм, d = 100 мм, Х= 2000 мм.

Q = 2.04 10 + 3.6 10 = 5.64 10 м/с;

– скорость во всасывающей линии, (= 1 м/с);

d = = 0.085 м.

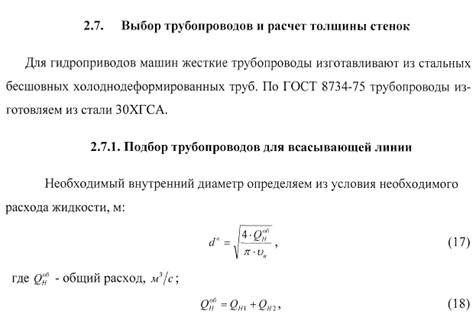

Толщина стенки принята в соответствии с ГОСТ 8734–75 из ряда стандартных значений равной 2.5 мм. Тогда наружный диаметр d будет:

d = 85 + 2 2.5 = 90 мм.

По справочнику [1] принят трубопровод:

d = 90 мм; d = 85 мм; = 2.5 мм.

Подбор трубопроводов для напорных линий

Необходимый внутренний диамерт трубопровода первой линии по формуле (17) при Q= 2.04 10 м/с, – скорость в напорной линии, ( = 4 м/с);

d = = 0.025 м.

= 0.004 м.

Толщина стенки принята по ГОСТ 8734–75: = 4 мм.

Тогда наружный диаметр по формуле (18) будет:

= d + 2 = 25 + 2 2.5 = 30 мм.

По справочнику [3] принят трубопровод:

= 30 мм, d= 25 мм, = 4 мм.

Необходимый внутренний диаметр трубопровода второй линии: м:

d = = 34 мм.

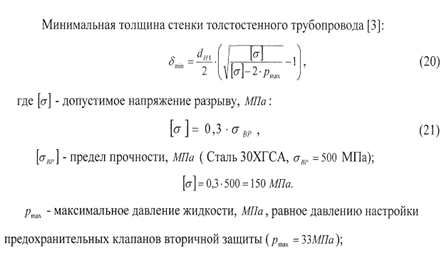

Минимальная толщина стенки, м:

= 0.006 м.

Толщина стенки принята по ГОСТ 8734–75: = 6 мм.

Тогда d= 34 + 26 =42 мм.

По справочнику [3] принят трубопровод:

d = 46 мм; d = 34 мм; = 6 мм.

2.7.3 Подбор трубопроводов для сливной линии

Необходимый внутренний диаметр сливной линии при скорости течения жидкости по ней = 2 м/с, м:

d = = 60 мм.

Толщина стенки по рекомендации [3] принята: = 2.5

d = 60 + 2 2.5 = 65 мм.

По учебнику [2] принят трубопровод:

d = 65 мм; d = 60 мм; = 2.5 мм.

2.8 Выбор фильтров

Фильтровальная установка – общая для всех приводов машины. Ее пропускная производительность должна быть на 20% больше суммарной производительности всех насосов.

Фильтры выбраны по необходимой для насосов тонкости фильтрации, расходу жидкости и максимальному давлению.

1. Необходимая тонкость фильтрации 10 мкм;

2. Расход жидкости Q = 336 л/мин.

Q = 1.2 Q,

Q = 1.2 336 = 403 л/мин.

По учебнику [2] принято 3 параллельно соединенных фильтра 1.1.40.10.

Тонкость фильтрации 10 мкм.

Номинальный расход: 160 л/мин (для одного фильтра).

Выбор распределителей

Распределители выбраны по принципиальной схеме, расходу и давлению жидкости, а также по типу управления.

Распределитель Р1:

1. Схема – с открытым центром;

2. Давление – р = 20 МПа;

3. Расход – Q = 2.04 10 м/с = 122 л/мин.

4. Вид управления – гидравлическое.

Принят распределитель [3]: В.И.16.64

Распределитель Р4:

1. Схема – закрытый центр;

2. Давление номинальное – р = 20 МПа;

3. Расход Q = 3.6 10 м/с = 216 л/мин.

4. Вид управления – электрогидравлическое.

Принят распределитель [3]: В.ЕХ.16.44

Параметры принятых распределителей сведены в таблицу 4.

Таблица 4 – Параметры распределителей

Выбор предохранительных клапанов

Предохранительные клапаны выбраны по максимальному давлению и расходу жидкости защищаемой линии. Клапаны первичной и вторичной защиты приняты непрямого действия.

Подбор клапана первичной защиты непрямого действия:

1. Q = 122 л/мин; р= 30 МПа.

Принят клапан [3]: МКПВ 10/2Т2П3110ХЛ4.

2. Q = 216 л/мин; р= 30 МПа.

Принят клапан [3]: МКПВ 20/2Т2П3110ХЛ4.

Подбор клапанов вторичной защиты непрямого действия:

Выбраны по давлению вторичной настройки: р= 33Мпа.

Приняты клапаны [3] МКПВ 20/2Т3П3110ХЛ4.

Параметры предохранительных клапанов сведены в таблицу 5.

Таблица 5 – Параметры предохранительных клапанов

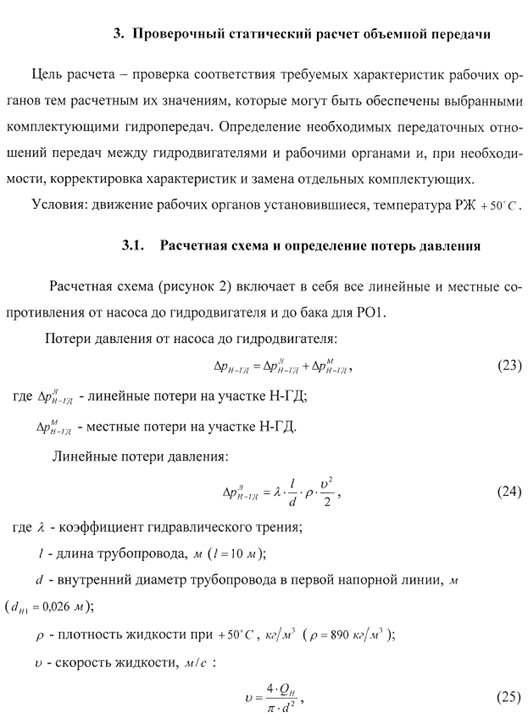

= = 4.2 м/с.

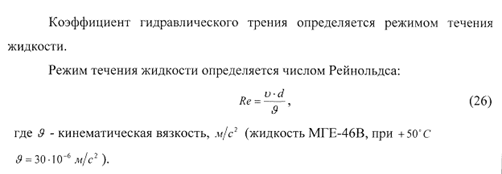

Re = = 2856

Режим турбулентный (Re > 2330) Коэффициент линейного сопротивления определен:

=

= = 0.043

Зная, найдены линейные потери по формуле (23):

= 0.135 10 Па.

Местные потери давления:

где – коэффициент местного сопротивления:

=

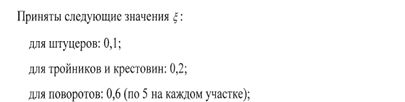

По расчетной схеме (рисунок 2) определен суммарный коэффициент

=120.1+17+30.2+50.6=24.8

Местные потери определяются по формуле (27):

==0.19510Па

Потери давления на участке Н-ГД определены по формуле (23)

=0.13510+0.19510=0.33010 Па

Потери давления от гидродвигателя до сливной линии:

=+ (30)

Линейные потери давления при l =5 м:

==0.06810 Па

Коэффициент местного сопротивления:

=80.1+20.2+17+50.6=21.2

Местные потери:

==0.16610Па

Потери давления на участке ГД-СЛ определены по формуле (30):

=0.06810+0.16610=0.23410 Па

Потери давления от сливной линии до бака:

=+

Скорость жидкости в сливной линии из формулы (25) при d=0.63 м,

Q=5.6410 м/с.

==1.7 м/с.

Число Рейнольдса по формуле (26)

Re==3683

Коэффициент гидравлического трения по формуле (27):

=0.041

Линейные потери давления при l = 5 м:

=0.041=0.0040510Па

Коэффициент местного сопротивления на участке СЛ-Б:

=190.1+17+70.2+250+1+50.6=124.3

Местные потери давления

=0.16210 Па

Суммарные потери давления:

0.16210+0.23410+0.33010=0.726 МПа.

Результаты по расчету потерь давления представлены в таблице 6.

Таблица 6 – Результаты расчетов потерь давления

3.2 Вращающие моменты и силы на выходных звеньях гидродвигателей

Вращающий момент на валу гидромоторв, Нм:

, (32)

где – гидромеханический КПД мотора, (=0.95);

q – рабочий объем мотора, см, (q=1809 см);

Нм.

Сила на штоке гидроцилиндра, Н:

, (33)

где – гидромеханический КПД гидроцилиндра, (=0.95);

Мощность на выходных звеньях:

, (34)

кВт.

(35)

кВт.

Проверено обеспечение требуемой мощности на рабочих органах. Должны соблюдаться условия:

(36)

(37)

Условия (36) и (37) выполнены, разница значений не превышает 5%.

3.3 Передаточное отношения приводов рабочих органов

Передаточные отношения определены из условия получения требуемых сил и моментов на рабочих органах:

Тогда ,

Сила на втором рабочем органе:

где - передаточное отношение рабочего органа РО2:

=171.6 кН.

, =0.

Относительное отклонение:

Таблица 7 – Заданные и полученные характеристики приводов

Список литературы

1. Васильченко В.А. Гидравлическое оборудование мобильных машин: Справочник. М., 1983.301 с.

2. Мокин Н.В. Гидравлические и пневматические приводы: Учебник. Новосибирск, 2004. – 354 с.

3. Мокин Н.В. Объемный гидропривод: Методические указания по выполнению
курсовой работы. Новосибирск, СГУПС, 1999. 39 с.

4. Свешников В.К. Станочные гидроприводы: Справочник. М., 1995. 448 с.

5. СТП СГУПС 01.01.2000. Курсовой и дипломный проекты. Требования к оформлению. Новосибирск, 2000. 41 с.
