Главная / Рефераты / Промышленность, производство

Курсовая работа: Производство асбестоцементных изделий и характеристика ОАО Белгородасбестцемент

Производство асбестоцементных изделий и характеристика ОАО “Белгородасбестцемент”

1. Экономические основы и технология производства асбестоцементных листов

1.1 Понятие асбестоцементных изделий и листов

В современных условиях очень важное значение приобретает повышение качества асбестоцементных изделий, а именно, кровельных асбестоцементных листов, совершенствование технологии их производства, увеличение производительности труда и улучшение их экологической безопасности. Это должно достигаться за счет модифицирования сырьевых компонентов (цемента и асбеста) с помощью добавок и изменения их структуры и свойств.

По объему производства асбестоцементных изделий Советский Союз в свое время занимал первое место в мире. Более половины мирового выпуска асбестоцементных изделий в настоящее время производится в нашей стране.

Асбестоцемент - строительный композиционный материал, представляющий собой затвердевший цементный камень, армированный волокнами асбеста. Асбестоцементные изделия получают формованием смеси асбеста, портландцемента и воды. Волокна асбеста выполняют роль своеобразной арматуры асбестоцементных изделий, а портландцемент, затворенный водой, является связующим веществом. Благодаря этим качествам изделия из асбестоцемента имеют срок службы до 50 лет, что в несколько раз больше срока службы аналогичных металлических конструкций, пластмасс, рубероида, дерева и других материалов. Кроме того, асбестоцементные изделия хорошо режутся и окрашиваются, что придаем им эстетичный вид и делает пригодными для различного рода дизайнерских решений.

Современные асбестоцементные кровельные листы – это шифер, для повышения декоративных свойств и увеличения срока службы, его окрашивают. Окрашивание производится силикатными красками или красками на фосфатном связующем, с использованием различных пигментов. В прошлом асбестоцементные листы (шифер) имели либо безликий, серый оттенок, либо могли быть красного или зеленого цвета. В настоящее время шифер производится самых различных цветов: красно-коричневого, шоколадного, кирпично-красного, желтого (охра), синего и др. Краска, которой покрывают готовые листы шифера, образует защитный слой, предохраняющий изделие от разрушения, снижающий его водопоглощение и повышающий морозостойкость. Такой защитный слой уменьшает объем выделений асбеста в окружающую воздушную среду и увеличивает срок службы шифера в 1,3 - 1,5 раза

Сам же асбест в природе встречается в основном в виде минерала - хризотил-асбеста, характеризующегося волокнистостью строения и способностью расщепляться на тончайшие и прочные волокна. Многолетний опыт производства и применения асбестоцементных материалов позволяет сделать вывод о том, что в ближайшее время в России не существует экономических и технических альтернатив для отказа от хризотилового асбеста. Наша страна обладает крупнейшей в мире сырьевой базой хризотил-асбеста и продолжает оставаться ведущей асбестодобывающей страной. Наличие у асбеста целого комплекса уникальных свойств позволяет использовать его в производстве более трех тысяч видов изделий. А если же воспользоваться вместо асбеста другими волокнами, то это не обеспечит требуемых свойств многим изделиям. Это относится и самому широко применяемому виду асбестосодержащих изделий – асбестоцементным. Поэтому, выбранная мной отрасль для написания работы, я считаю, многозначащей и актуальной в жизни и развитии всего человечества.

1.2 Сырьевые материалы для производства асбестоцементных листов и их свойства

Асбестоцементные листы изготовляют из трех основных компонентов: асбеста, цемента и воды. Сырьевая смесь (в расчете на массу сухих веществ) содержит в среднем 85 % цемента и 15 % асбеста.

Асбестом называют группу минералов, имеющих волокнистое строение и при механическом воздействии способных распадаться на тончайшие волокна. В производстве асбестоцементных листов применяют хризотил-асбест. Мировая добыча хризотил-асбеста составляет 95%, а вся группа кислотостойких асбестов — не более 5%. Химический состав хризотил-асбеста выражается формулой 3MgO-2Si02-2H20, т. е. он является гидросиликатом магния.Молекулы асбеста прочно связаны между собой лишь в одном направлении, боковая же связь с соседними молекулами крайне слаба. Этим свойством объясняется очень высокая прочность асбеста на растяжение вдоль волокон и хорошая распушаемость — расщепление поперек волокон. Диаметр волокна хризотил-асбеста колеблется от 0,00001 мм до 0,000003 мм.

Асбест обладает большой адсорбционной способностью. А в смеси с портландцементом при смачивании водой он адсорбирует (т. е. хорошо) удерживает на своей поверхности продукты гидратации цемента, связывающие волокна асбеста, поэтому асбестоцемент является как бы тонкоармированным цементным камнем. Хризотил-асбест не сгораем, однако при температуре 0°С он начинает терять адсорбционную воду, предел прочности при растяжении снижается до 10%, а при 368°С испаряется вся адсорбционная вода, что приводит к снижению прочности на 25-30%. После охлаждения асбест восстанавливает из воздуха потерянную влагу и прежние свойства. При нагревании асбеста до температуры более 550°С удаляется вся химически связанная вода, теряются эластичность и прочность, асбест становится хрупким, и после охлаждения свойства его не восстанавливаются. При температуре около 1550°С хризотил-асбест плавится. Асбест имеет малую тепло- и электропроводность, высокую щелочестойкость, однако кислоты его легко разрушают.

Качество асбестоцементных листов во многом зависит от качества асбеста и тонкости помола цемента. В соответствии с ГОСТом качество хризотил-асбеста характеризуется следующими показателями:

· текстурой (степень распушаемости волокон);

· средней длиной волокна, эластичностью, влажностью;

· степенью засоренности пылью.

Большое влияние на качество продукции оказывает длина волокон асбеста. Это основной признак деления асбеста на сорта. Чем больше средняя длина волокон, тем выше сорт. Для производства асбестоцементных изделий применяют коротковолокнистый асбест—3, 4, 5 и 6 сортов с длиной волокон от 10 мм до нескольких сотых мм, а содержание их составляет 50-24 % по массе, остальные 50-76 % приходятся на долю пылевидных и других неволокнистых частиц. Иногда часть асбеста (10-15%) заменяют базальтовой или шлаковой минеральной ватой.

Асбест с недеформированными волокнами, размер которых в поперечнике более 2 мм, условно называют «кусковым» асбестом, а менее 2 мм — «иголками». «Распушенным» называют асбест, в котором волокна тонки, деформированы и перепутаны. Частицы сопутствующей породы крупностью более 0,25 мм носят название «галь», а менее 0,25 мм — «пыль».

В качестве вяжущего компонента при производстве асбестоцементных листов используют специальный портландцемент для асбестоцементных изделий. Такой цемент характеризуется быстрым нарастанием прочности как в начале, так и в последующие сроки твердения, замедленным началом схватывания (не ранее 1,5 ч) и достаточно большой тонкостью помола, необходимой для того, чтобы создать значительную поверхность сцепления между цементом и тонко распушенными волокнами асбеста. Этот цемент содержит не менее 52% 3CaO-SiO2 и не более 8 % ЗСаО-А12Оз, в нем не должно быть минеральных добавок (кроме гипса).Нарастание прочности изделия должно происходить достаточно быстро для перехода полуфабриката в готовую продукцию.Для удовлетворения требований ГОСТ 9835—77 для производства асбестоцементных листов используют специальный портландцемент с удельной поверхностью 2200-3200 см2/г. Количество добавок в цементе устанавливают с согласия потребителя, но не более 3% (за исключением гипса). Гипс же добавляют для регулирования сроков схватывания в количестве не менее 1,5% и не более 3,5% от массы цемента.

Формование асбестоцементных изделий продолжается дольше, чем изделий из бетона. В связи с этим начало схватывания у цемента для асбестоцементных изделий должно наступать несколько позже, чем у обычного портландцемента, — не ранее 1,5 ч с момента затворения водой, а конец — не позднее 10 ч после начала затворения.

При изготовлении асбестоцементных листов применяют также специальные белый и цветные цементы.

Вода в производстве асбестоцементных листов потребляется на приготовление асбестоцементной смеси и промывку сукон и сетчатых цилиндров формовочной машины. Вода, применяемая для производства асбестоцементных изделий, не должна содержать глинистых примесей, органических веществ и минеральных солей. Глинистые частицы, осаждаясь на поверхности асбестовых волокон, уменьшают их сцепление с цементом, затрудняют фильтрацию асбестоцементной суспензии и снижают механическую прочность изделий.

Производство асбестоцементных листов связано с большим расходом воды. В отходящей воде содержится значительное количество асбеста и цемента, поэтому ее возвращают в технологический цикл обратно. Работа на оборотной технологической воде позволяет не только избежать загрязнения среды, но и дает преимущества. Насыщенность оборотной воды ионами Са и препятствует вымыванию гипса и предотвращает преждевременное схватывание, отсутствие в ней СО₂ ликвидирует забиваемость сеток карбонатом кальция. Наиболее благоприятной является температура 20-25°С. При температуре ниже 10°С производительность формовочных агрегатов падает, а твердение изделий замедляется. Слишком же высокая температура воды может вызвать быстрое схватывание цемента.

При смешивании асбеста с портландцементом и водой волокна асбеста равномерно распределяются в массе цемента, при этом каждое волокно оказывается окруженным цементным тестом. Адсорбируя выделяющийся при твердении цемента гидроксид кальция и другие продукты гидратации цемента, асбест уменьшает их концентрацию в растворе. В результате этого схватывание и твердение цемента ускоряются, он прочно связывается с волокнами асбеста. Вследствие дальнейшей кристаллизации продуктов гидратации цемента прочность связи волокон асбеста с цементным камнем в асбестоцементных изделиях возрастает.

Для покраски асбестоцементных листов используют краски. Так же применяют цветные цементы или минеральные щелочеустойчивые пигменты, которые обладают высокой красящей способностью, свето- и атмосфероустойчивостью и невзаимодействующие с продуктами гидратации цемента. Это редоксайд (искусственный железо-оксидный), сурик железный, природная мумия, охра, оксид хрома, ультрамарин, пероксид марганца и др. Листы, предназначенные для облицовки стен и панелей санитарных узлов и кухон, покрывают водонепроницаемыми эмалями и лаками, которые получены на основе полимеров.

1.3 Технология производства асбестоцементных листов

В настоящее время существует три способа производства асбестоцементных изделий: мокрый способ — из асбестоцементной суспензии, полусухой — из асбестоцементной массы и сухой — из сухой асбестоцементной смеси. Наиболее широкое распространение получил мокрый способ. Два других применяют только в опытных установках.

Процесс производства асбестоцементных листов складывается из следующих основных технологических операций:

Цемент транспортируется по трубопроводу в закрытые бункера

и дозируется строго по весу весовыми дозаторами. Асбест складируется по сортам и маркам в закрытом помещении. Дозировка асбеста также осуществляется по весу согласно заданной шихты.

Асбест доставляют на заводы в бумажных мешках в железнодорожных вагонах. На заводе хранят в закрытом складе на деревянном полу в отдельных отсеках для разных марок и сортов. Если асбест поступил на склад в таре, то его можно хранить в штабелях. Над каждым отсеком или штабелем указывают сорт и марку асбеста.

Для изготовления изделий устанавливают состав смески асбеста. Так, для асбестоцементных волнистых листов, применяемых для покрытия кровель жилых зданий, смеска асбеста установлена следующая: 50% асбеста 5-го сорта, 50% асбеста 6-го сорта, причем общее содержание мягкой текстуры не должно превышать 50%, в том числе содержание в смеске асбеста М-60-40 не должно быть более 15%. Сорта асбеста и их процентное содержание в применяемых смесках нормируют специальными технологическими картами.

Далее асбест на специальных поддонах подаётся электропогрузчиком на площадку и загружается в расходные бункера раздельно по группам и маркам. Из них асбест по наклонным транспортёрам подаётся в весовые дозаторы, где собирается готовая шихта асбеста. По команде с пульта управления шихта высыпается из дозаторов и с помощью передаточных и наклонных транспортёров поступает на раздаточный транспортёр, откуда поступает в бегуны, где шихта подвергается первичной обработке (увлажнению, облипанию). Одновременно с погрузкой асбеста в бегуны, его увлажняют осветленной рекуперацией водой, с помощью специального мерника в количестве не менее 5л на 1кг сухого асбеста. Продолжительность обработки асбеста в бегунах 12-15 мин, влажность асбеста не менее 28-80%.

По окончании обработки асбест выгружается из бегунов без остатка. Далее асбест подвергается обработке в гидропушителях при присутствии большого количества воды с целью хорошей распушки. Время обработки 8 - 10 мин. Распушка асбеста не менее 80 - 90%. Распушка асбеста определяет в значительной мере качество продукции. Различают три вида распушки: сухую, мокрую и полусухую.

При сухом способе распушку производят на бегунах и пушителях. В бегунах разминаются пучки асбеста, нарушается связь между волокнами, а в пушителе (дезинтеграторе) происходит дальнейшее расщепление размятых пучков на отдельные волокна. Окончательно же распушиваются волокна асбеста в аппарате для приготовления асбестоцементной массы — голлендере. При мокром способе распушки асбест замачивают в воде 3-5 дней, затем смеску разминают на бегунах. Вода проникает в микрощели и оказывает расклинивающее действие, вследствие чего волокна распушиваются легче и лучше. Увлажнение асбеста повышает эластичность волокон, что увеличивает сопротивление излому при обработке на бегунах. В настоящее время для обминания асбеста все большее распространение получает валковая машина. В отличие от бегунов эта машина выпускает высококачественный обмятый асбест непрерывным потоком.

По окончании распушки асбестовая суспензия насосом перекачивается в турбосмеситель, где происходит смешивание с цементом. Количество цемента, загружаемого на один замес в смеситель 600- 800 кг.

Загрузка цемента в смеситель производится постепенно равномерными порциями из расходного бункера через весовой дозатор. По окончании загрузки цемента асбестоцементная масса перемешивается в течение 45 мин. Готовая масса самотёком поступает в ковшовую мешалку, предназначенную для бесперебойного питания. Масса в мешалке непрерывно перемешивается. Из ковшовой мешалки асбестоцементная масса поступает на валы сетчатых цилиндров листоформовочных машин (ЛФМ), на которых производится формование асбестоцементного макета полуфабриката. Формование листов производится на универсальной кругло - сетчатой трёхцилиндровой машине СМ 943. Асбестоцементный накат автоматически по достижении заданной толщины срезчиком снимается с формовочного барабана машины. Снятый накат ленточным транспортом подаётся к гильотинным ножницам которые разрезают на форматы размером 1750*10 мм.

Отводящим и питающим транспортёрами листы подаются на волнировщик, где подвергаются волнировке на механизированных линиях беспрокладочного формования СМ 115 и СМА 170 с применением ускоренного гидротермального твердения.В настоящее время применяют агрегаты для автоматического изготовления волнистых листов и укладывания их в стопку.

Листы после профилирования, имеющие внешние дефекты сбрасываются на стоящий транспортёр к мешалочным обрезкам для переработки.

Далее происходит процесс твердения в три стадии:

1. предварительное твердение в конвейере;

2. твердение в увлажнителе;

3. окончательное твердение на тёплом складе.

После увлажнителя переборщиком осуществляется комплектование стоп по 80 листов УВ 7,5 и 100 листов УВ 6. Окончательное твердение изделий осуществляется на складе готовой продукции и далее на открытых площадях. На складе листы выдерживают семь суток, после чего происходит приём готовой продукции ОТК и испытание партий согласно ГОСТ 16233 70.

1.4 Виды готовой продукции и области ее применения

Номенклатура асбестоцементных изделий насчитывает свыше 40 наименований. Они могут быть разделены на следующие основные группы: профилированные листы — волнистые и полуволнистые для кровель и обшивки стен; плоские плиты — обыкновенные и офактуренные или окрашенные для облицовки стен; панели кровельные и стеновые с теплоизоляционным слоем; трубы напорные и безнапорные и соединительные муфты к ним; специальные изделия (архитектурные, санитарно-технические, электроизоляционные и т. д.).

Асбестоцементные листовые конструкции применяют во всех климатических зонах России и объем их производства обеспечивает нужды строительства. Объем производства сборных асбестоцементных конструкций удовлетворяет только 6—7% потребности в них.

Дальнейшая индустриализация строительства, снижение трудо- и материалоемкости, повышение долговечности и надежности асбестоцементных конструкций требуют увеличения размеров волнистых листов до 6 м, организации производства окрашенных и армированных листов, плоских прессованных листов, погонажных элементов для каркасов панелей.

Профилированные листы изготовляют из асбестоцемента волнистыми (обыкновенного и усиленного профиля) и полуволнистыми.

Листы волнистые имеют форму прямоугольника с шестью (восемью) волнами, направление гребней которых совпадает с направлением большой стороны прямоугольника. Длина волнистых листов обыкновенного профиля (ВО) – 1200мм, ширина - около 700мм и толщина - 5,5 мм. Листы волнистые усиленного профиля (ВУ) несколько толще, что позволяет изготовлять их больших размеров. Длина их – 2800 мм, ширина - около 1000 мм и толщина - 8 мм. В последние годы разработан новый тип асбестоцементных волнистых листов - СВ-40-250 размером 2500x1150x6 мм. По сравнению с ранее выпускаемыми листами ВО, эти листы имеют большую полезную площадь и меньший расход асбестоцемента на 1 м2 полезной площади.

Листы, профилированные должны быть строго прямоугольной формы, без трещин и отколов. Профилированные асбестоцементные листы применяют для устройства кровель, облицовки стен, ограждений балконов и т.п. Плоские облицовочные асбестоцементные плиты выпускают непрессованными и прессованными повышенной прочности толщиной 4-10мм, шириной до 1600 мм и длиной до 2800 мм. В процессе формования их лицевую поверхность отделывают в зависимости от назначения декоративным асбестоцементным слоем, окрашивают водостойкими эмалями, полируют, а также делают рельефной, имитирующей керамическую глазурованную плитку. Плиты, окрашенные водостойкими эмалями, в последнее время с успехом применяют для облицовки панелей, потолков, стен санитарных узлов и кухон жилых и общественных зданий.

Асбестоцементный шифер - недорогой, легкий в монтаже и один из самых известных кровельных материалов. Волнистые асбестоцементные листы (шифер) являются самым распространенным кровельным материалом. До недавнего времени их размеры были относительно небольшими: листы обыкновенного профиля ВО имели размер в плане 1200X680 мм и массу около 9 кг. В настоящее время их выпуск почти повсеместно прекращен и начато производство крупноразмерных асбестоцементных листов волнистого профиля.

Наиболее массовыми для сельского домостроения являются асбестоцементные листы УВ размером в плане 1750*25 мм. Каждый из них покрывает около 1,5 м2 крыши и по сравнению с мелкоразмерным листом ВО имеет в 2 раза меньше стыков.

Современные асбестоцементные кровельные листы - шифер, для повышения их декоративных свойств и увеличения срока службы, окрашивают. Окрашивание производится силикатными красками или красками на фосфатном связующем, с использованием различных пигментов. В прошлом асбестоцементные листы (шифер) имели либо безликий, серый оттенок, либо могли быть красного или зеленого цвета. В настоящее время шифер производится самых различных цветов: красно-коричневого, шоколадного, кирпично-красного, желтого (охра), синего и др. Краска, которой покрывают готовые листы шифера, образует защитный слой, предохраняющий изделие от разрушения, снижающий его водопоглощение и повышающий морозостойкость. Такой защитный слой уменьшает объем выделений асбеста в окружающую воздушную среду и увеличивает срок службы шифера в 1,3 - 1,5 раза.

Плоский шифер уже отходит с потребительского рынка, его недостатки все-таки перебороли его достоинства: укладка усложняется благодаря малым размерам (400x400 мм) и ограничивается углом уклона от 30°. Но и внешний вид плоской шиферной кровли оставляет желать лучшего, его проще заменить на оптимальные для таких уклонов нарядные черепицу и ее интерпретаторы (металлочерепицу и битумную черепицу).

1.5 Основные технико-экономические показатели, характеризующие производство асбестоцементных листов

Технико-экономические показатели - система измерителей, характеризующая материально-производственную базу предприятий и комплексное использование ресурсов. Технико-экономические показатели применяются для планирования и анализа организации производства и труда, уровня техники, качества продукции, использования основных и оборотных фондов, трудовых ресурсов; установления прогрессивных технико-экономических норм.

Производительность - это показатель, характеризующий количество продукции, изготовленной в единицу времени.

Себестоимость - совокупность материальных и трудовых затрат предприятия в денежном выражении, необходимых для изготовления и реализации. Планирование и учет себестоимости ведется по экономическим элементам. Затраты по экономическим элементам делят на:

1. материальные затраты;

2. расходы на оплату труда;

3. расходы на социальные нужды;

4. затраты на амортизацию (это процесс накопления денежных средств

для возмещения выбывших основных фондов на протяжении всего намечаемого срока функционирования основных фондов). При линейном способе погашения стоимости объекта производится равными ежегодными частями в течение всего срока эксплуатации.

Амортизационные отчисления:

где Ф – балансовая стоимость основных фондов;

Н – норма амортизации.

5. прочие затраты (арендная плата, страховые платежи и прочие).

Данная группировка позволяет определить характер производства. Производство может оказаться материалоемким, фондоемким и т.д.

Анализ структуры себестоимости необходим для выявления резервов производства, интенсификации технологических процессов. Основными путями снижения себестоимости при сохранении высокого качества продукции являются: экономное использование сырья, материалов, топлива, энергии; применение высокопроизводительного оборудования; повышение уровня технологии.

К показателям, отражающим эффективность использования основных средств, относятся фондоотдача и фондоемкость.

;

Где: ОФ – основные фонды в стоимостном измерении;

Vпр – объем производствав целом по предприятию в стоимостном измерении. Фондоотдача может рассчитываться как по первоначальной стоимости, так и по остаточной. Обратным показателем эффективности использования основных фондов является фондоемкость продукции:

Фондоемкость является основным фактором, определяющим уровень фондоотдачи. Если фондоотдача и фондоемкость рассчитываются в стоимостных показателях, то для сравнения их за разные периоды времени, нужно исчислить их в сопоставимых ценах. Рост фондоотдачи сокращает потребность производства в основных фондах и позволяет повысить объемы производства.

В целом по предприятию уровень эффективности использования материальных расходов определяется с помощью следующих показателей:

Материалоотдача показывает сколько продукции в рублях приходится на рубль материальных затрат:

где - объем продаж с каждого рубля материальных затрат

МЗ – сумма материальных затрат.

Материалоемкость показывает сколько рублей материальных затрат приходится на рубль продукции:

Технический уровень производства определяет эффективность производства и влияет на полноту использования всех ресурсов. К показателям технического уровня относятся фондовооруженность и техническая вооруженность. Фондовооруженность определяется по следующее формуле:

;

Техническая вооруженность:

Техническая вооруженность труда еще не гарантирует его высокую производительность, а является предпосылкой.

Для анализа основных фондов используются следующие показатели:

Коэффициент обновления (Кобн.)

Кобн. = Стоимость поступивших основных средств / Стоимость основных средств на конец периода

Срок обновления основных средств (Тобн.)

Тобн. = Стоимость основных средств на начало периода / Стоимость поступивших основных средств

Коэффициент выбытия (Кв.)

Кв. = Стоимость выбывших основных средств / Стоимость основных средств на начало периода

Коэффициент прироста (Кпр.)

Кпр. = Стоимость прироста основных средств / Стоимость основных средств на начало периода

Коэффициент обновления (Кобн.)

Кобн. = Стоимость поступивших основных средств / Стоимость основных средств на конец периода

Срок обновления основных средств (Тобн.)

Тобн. = Стоимость основных средств на начало периода / Стоимость поступивших основных средств

Коэффициент выбытия (Кв.)

Кв. = Стоимость выбывших основных средств / Стоимость основных средств на начало периода

Коэффициент прироста (Кпр.)

Кпр. = Стоимость прироста основных средств / Стоимость основных средств на начало периода

Производственная мощность – максимальный объем производства продукции, который может быть достигнут при использовании полной загрузки и максимальной эффективности использования всех имеющихся у предприятия ресурсов. Но реальные объемы производства всегда меньше производственной мощности из-за неполного использования. Достижение производственной мощности обеспечит наиболее экономичный режим работы предприятия. Во многом это достигается определенной полнотой использования средств производства как по времени, так и по мощности. Производственная мощность:

где П_час – часовая производительность оборудования;

К_обор – количество однотипного оборудования;

Т_эф – эффективный фонд рабочего времени (8 часов).

2. Анализ положения ОАО «БелАЦИ»

2.1 Основная характеристика ОАО «БелАЦИ»

В качестве примера производства асбестоцементных листов рассмотрим ОАО «БелАЦИ». ОАО «БелАЦИ» одно из крупнейших предприятий Российской Федерации, выпускающее асбестоцементные изделия. Продукция предприятия отличается высоким качеством, пользуется большим спросом у потребителей, как в России, так и за рубежом. ОАО «БелАЦИ» является призером престижных международных академий, сертифицированных и экономических центров. Цемент- основное сырье для производства асбестоцементных изделий, на заводы подается с ЗАО «Белцемент» пневмотранспортом (по трубопроводам).

Открытое акционерное общество «Белгородасбестцемент» утвержено в соответствии с указом Президента РФ «Об организационных мерах по преобразованию государственных предприятий в акционерные общества» от 1 июля 1992 № 271, зарегистрировано Постановлением главы администрации города Белгорода 23 декабря 1992 года, с присвоением номера регистрации №2240. Полное фирменное наименование Общества на русском языке – открытое акционерное общество «Белгородасбестоцемент». Сокращенное фирменное название ОАО «БелАЦИ». Место нахождения Общества: г. Белгород, ул. Мичурина, 104. Почтовый адрес ОАО «БелАЦИ»: 308002, г.Белгород, ул. Мичурина, 104. Телефоны: +7 (4722) 262673, 261773.

Адрес веб-сайта в сети интернет: http://belacy.com. Руководитель – генеральный директор - Певзнер Яков Лейбович.

Общество по своему типу является открытым акционерным обществом. ОАО «БелАЦИ» создано на неограниченный срок деятельности. ОАО «БелАЦИ» является собственником имущества, учитываемого на его самостоятельном балансе, вкючая имущество переданное Обществу в оплату акции.

ОАО «БелАЦИ» имеет следующую структуру управления:

· Общее собрание акционеров Общества;

· Совет директоров Общества;

· Единоличный исполнительный орган (генеральный директор). Производственная структура предприятия:

1. Шиферный завод №1. Оснащен тремя технологическими линиями по производству асбестоцементных листов СВ-8 размером 1750x1130x5,8 мм и плоских непрессованных листов размером 1750x1100x8,0 мм.

2. Шиферный завод №2. Оснащен пятью технологическими линиями, из которых две линии производят листы СВ-7 размером 1750x980x5,8мм, три линии - СВ-8 размером 1750x1130x5,8 мм.

3. Трубный завод имеет пять технологических линий из них: две линии по выпуску четырехметровых труб диаметром 100-500 мм, безнапорные и напорные – 9 атм., две линии по выпуску пятиметровых труб диаметром 200-500 мм и напором 9-15 атм.

4. Вспомогательные производства: парокотельный цех; ремонтно-строительный цех; механический цех; электроремонтный цех; цех погрузки; автогараж; электроподстанция; водонасосная станция; очистные сооружения «БелАЦИ».

Поставщики, на которых приходится не менее 10 % всех поставок материалов и товаров (сырья):

1. Белгородский филиал ЗАО «ЕВРОЦЕМЕНТ трейд»;

Место нахождения: 308015, г. Белгород, ул. Сумская, Площадка цемзавода;

Доля в общем объеме поставок: 51,5 %.

2. ООО «АсТехСтрой»;

Место нахождения: 127220, г. Москва, ул. Башиловская, 8;

Доля в общем объеме поставок: 33,1 %.

Ежегодно комбинат расходует 400 тыс. т. цемента.

Асбест на комбинат поступает, в основном, с Бажиновского месторождения (Свердловская область) и Джетыгаренского месторождения (Кусшанайская область) в железнодорожных вагонах, упакованный в мешках. Ежегодно комбинат расходует примерно 70 тыс. т. асбеста. Через станцию Белгород – Сумской комбинат имеет выход на основную магистраль южной Железной дороги, а также на автомагистраль Москва – Симферополь.

Основные требования к сырью:

1. В процессе изготовления асбестоцементных изделий применяют сырьё и вспомогательные минералы, соответствующие ГОСТ или ТУ;

2. Рекомендуется, чтобы портландцемент, применимый для производства асбестоцементных изделий, помимо требований, регламентируемых ГОСТ 9835-77, удовлетворял следующим требованиям:

оптимальное содержание SO₃ –1,5-2,2 %;

удельная поверхность –2600 –3100 см/г;

остаток на сите № 008 – 9-16%;

3. В производстве асбестоцементных изделий применяют воду из артезианских скважин. Вода не должна содержать вредных примесей, препятствующих нормальному схватыванию и твердению цемента.

4. Для изготовления асбестоцементных изделий применяется асбест Бажиновского, Джетыгаринского и Киембаевкого месторождений.

Перечень производимой продукции:

1. Трубы асбестоцементных изделий напорные водопроводные с условным проходом 100-50 мм, длинной 3950 мм класса ВТ –6, ВТ –9;

2. Трубы асбестоцементных изделий безнапорные с условным проходом 100 мм, длинной 3950 мм и муфты САМ к ним по ГОСТ 1839 –80 с изменением.

3. Листы асбестоцементные

· 40/150 –1750 –7 по ГОСТ 20430 –84 с изменениями; 40/150 –1750 –8

· 54/200 –7,5 –1750 по ГОСТ 16233 –77 с изменением; 54/200 –6,0 –1750

· Листы асбестоцементные волнистые унифицированного профиля 54/200 –6,0 –1750 предназначаются для устройства кровель и стеновых ограждений жилых и общественных зданий и сооружений.

· Листы асбестоцементных изделий волнистые унифицированного профиля 54/200 –7,5 –1750 предназначены для кровель производственных зданий.

Потребителями асбестоцементных изделий являются как физические лица, так и юридические лица (предприятия, объединения, учреждения и т.д.). Постоянных потребителей продукции у комбината нет. Продукция реализуется в соответствии с заказами.

Годовой объём выпускаемой продукции составляет примерно 7 тыс. усл. труб и 370 млн. усл. плиток шифера.

Основной целью деятельности общества является получение прибыли.

Основным видом деятельности общества является производство и реализация изделий из асбестоцемента:

– листы асбестоцементные ГОСТ 30340-95: СВ-40/150 7 волновые и СВ-40/150 8 волновые;

– плоские непрессованные и прессованные листы ГОСТ 18124-95 различных размеров;

– окрашенная продукция;

– картон асбестовый ТУ 2576-003-00281559-96;

– асбестоцементные трубы безнапорные: БНТ 100, БНТ 150 – ГОСТ 1839-80; БНТ 200, БНТ 300 – ТУ 5786-006-00281559-2002;

– асбестоцементные трубы напорные ГОСТ 539-80 диаметром: 100, 150, 200, 250, 300, 400, 500;

– асбестоцементные трубы ТУ 5786-055-00281598-02: ВТ-12, ВТ-15, ТТ-6, ТТ-9, ТТ-12.

Приоритетным направлением в основной деятельности общества является производство шифера и асбестоцементных труб.

В настоящее время растет число конкурентов ОАО «БелАЦИ». Конкурентами на мировом рынке выступают практически все предприятия-производители асбестоцементных материалов Германии, Франции, Венгрии, Америки, Италии и других стран. Сильную конкуренцию составляют и российские заводы, особенно, расположенные в Сибири и на Дальнем Востоке. Главными конкурентами являются: Комбинат «Красный строитель», «Себряковский КАИ», «Ульяновскшифер», «Брянскшифер», «Волна» Красноярск и др.

2.2 История развития ОАО «БелАЦИ»

История комбината начинается с 1953 года пуском в эксплуатацию трубного завода на 4 технологические линии общей проектной мощностью 3840 усл. км. труб. За 1953-1980 гг. на трубном заводе осуществлены мероприятия по модернизации оборудования, повышению его производительности, совершенствованию технологического процесса. С установкой конвейеров гидротермальной обработки труб и станков типа РТ (1968-73) завершён процесс создания поточной линии.

В 1979 году была закончена реконструкция рекуператорного отделения, которая предусматривала установку рекуператоров СМ-922 вместо малоэффективных ранее действующих, что позволило уменьшить потери сырья и повысить качество продукции. В 1979-1988 гг. одновременно с заменой кровли завода была осуществлена реконструкция части основного оборудования, систем освещения, вентиляции, замена инженерных сетей. В 1981 году закончена реконструкция заготовительного отделения с внедрением автоматизированной дозировки асбеста. В 1980-81 гг. внедрены УКАМ (установки контроля асботрубных машин).

В 1987г. была заменена физически и морально устаревшая технологическая линия АИМ-3 по производству трёхметровых труб, на высокопроизводительную линию СМА-256 по производству четырёх метровых труб диаметром 100-150 мм.

В 1954 году вступил в строй шиферный завод № 1 на три технологические линии производства асбестоцементных листов «ВО» общей мощностью 90 млн. усл. пл. в год.

В 1968-73 гг. физически и морально устаревшие линии по производству шифера «ВО» были заменены на более прогрессивные линии СМ-1117 по производству шифера УВ-6,0-1750 и УВ-7,5-1750.

В 1968 году реконструировано заготовительное отделение, что позволило автоматизировать дозировку асбеста.

Внедрение комплекса мероприятий по модернизации оборудования и повышению его производительности позволило самого высокого в отрасли объёма производства с одной технологической линии.

В 1963 году введён в промышленную эксплуатацию шиферный завод № 2 на четыре технологические линии общей прокатной мощностью 120 млн. усл. пр. шифера «ВО» в год.

В 1968-72гг. вместо морально устаревших технологических линий по производству шифера «ВО» были установлены автоматические линии СМ-1155 производства асбестоцементных листов СВ-1750.

В 1975 году внедрена механизированная погрузка шифера в железнодорожные вагоны. В 1973 году на заводе осуществлён проект по рациональному размещению оборудования и на высвободившихся площадях за счёт смещения технологических линий установлена пятая технологическая линия. На заводе постоянно проводится работа по модернизации и замене морально устаревшего оборудования.

В 1977-78гг. волнировщики листов СМ-1156 заменены на более прогрессивные СМ-233А.

В последующие годы завод постоянно модернизировался. За достигнутые успехи комбинат награждён орденом Трудового Красного знамени правительственными знаками.

23 декабря 1992 года Белгородский комбинат асбестоцементных изделий стал акционерным обществом “Беласбестоцемент”.

3. Построение технологической блок-схемы производства асбестоцементных листов

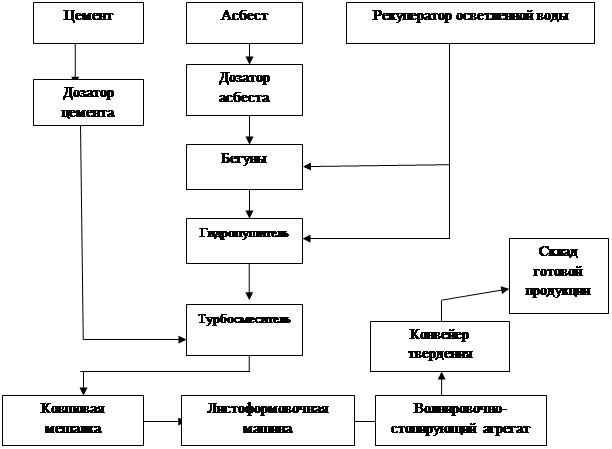

Технологическая схема производства асбестоцементных листов

Список используемой литературы

1. Васильева И. Н. Экономические основы технологического развития. М. : Банки и Биржи, 1995 г.;

2. Воробьев В.А. Комар А.Г., Строительные материалы, изд. «Стройиздат» 1971 г.;

3. Домокеев А.Г Строительные материалы, Издательство «Высшая школа», М.,1988г.;

4. Зайцев Н.Л. Экономика промышленного предприятия: Практикум. - М.: ИНФРА-М, 2000г.;

5. История строительного материаловедения и развития технологий строительных материалов и изделий, учебное пособие - Москва: МИКХиС, 2006г.;

6. Сатарин В. И., Акопян В. А., Асбестоцементная промышленность, М.. 1962г.;

7. Соколов П. Н., Технология асбестоцементных изделий, М., 1960г.;

8. Технология важнейших отраслей промышленности: Учеб. для эконом. спец. вузов / Под ред. А.М. Гинберга, Б.А. Хохлова - М.: Высш. шк., 1985г.
