Курсовая работа: Механизм поперечно-строгального станка
Кафедра «Основы проектирования машин»
Тема
Механизм поперечно-строгального станка
Содержание
1 СИНТЕЗ РЫЧАЖНОГО МЕХАНИЗМА
1.1 Структурный анализ механизма
1.2 Определение недостающих размеров
1.3 Определение скоростей точек механизма
1.4Определение ускорений точек механизма
1.5 Диаграмма движения выходного звена
1.6 Определение угловых скоростей и ускорений
1.7 Определение ускорений центров масс звеньев механизма
1.8 Аналитический метод расчёта
2 СИЛОВОЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
2.1 Определение сил инерции
2.2 Расчёт диады 4-5
2.3 Расчёт диады 2-3
2.4 Расчет кривошипа
2.5 Определение уравновешенной силы методом Жуковского
2.6 Определение мощностей
2.7 Определение кинетической энергии и приведённого момента инерции механизма
3 ГЕОМЕТРИЧЕСКИЙ РАСЧЁТ ЗУБЧАТОЙ ПЕРЕДАЧИ, ПРОЕКТИРОВАНИЕ ПЛАНЕТАРНОГО МЕХАНИЗМА
3.1 Геометрический расчёт зубчатой передачи
3.2 Определение передаточного отношения планетарной ступени и подбор чисел зубьев колёс
3.3 Определение частот вращения зубчатых колёс аналитическим методом
4 СИНТЕЗ И АНАЛИЗ КУЛАЧКОВОГО МЕХАНИЗМА
4.1 Построение кинематических диаграмм и определение масштабных коэффициентов
4.2 Построение профиля кулачка
4.3 Определение максимальной линейной скорости и ускорения толкателя
5 СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
Введение
Поперечно-строгальный станок предназначен для строгания плоских поверхностей.
Привод станка состоит из простой зубчатой передачи и планетарной передачи, который соединен с электромотором.
Резание металла осуществляется резцом, установленным в резцовой головке, закреплённой на ползунке, при рабочем ходе ползунка.
Кривошип жёстко соединен с зубчатым колесом. Во время перебега в конце холостого хода осуществляется перемещение стола с заготовкой на величину подачи с помощью храпового механизма и кулачкового механизма, кулачёк которого жестко соединен с зубчатым колесом.
При проектировании профиля кулачка необходимо обеспечить заданный закон движения толкателя.

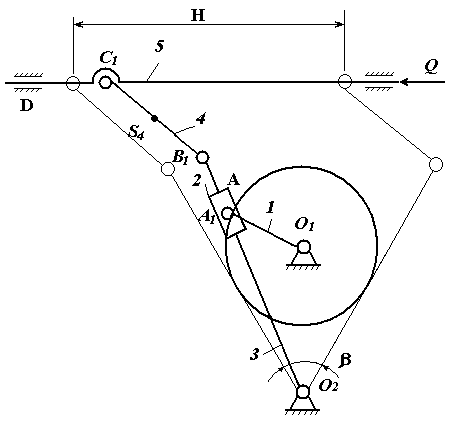

1 Синтез и анализ рычажного механизма
Исходные данные: lo 1 o2 =460мм ; H=460мм ; nкр =70 мин-1 ; К=1,5;
1.1. Структурный анализ механизма :
Степень подвижности механизма:
;
где к=5 – число подвижных звеньев,
p1 =7– число одноподвижных кинематических пар,
p2 =0– число двухподвижных кинематических пар.
Разложение механизма на структурные группы Асура
Формула строения механизма:
I(0;1)→ II2 (2;3)→II2 (4;5)
Механизм II класса , второго порядка.
1.2. Определение недостающих размеров:
Угол размаха кулисы:
Длина кривошипа:
Длина кулисы:
Масштабный коэффициент построения схемы :
Строим 12 планов механизма , приняв за начало отсчета крайнее положение, соответствующее началу рабочего хода механизма.
1.3 Определение скоростей точек механизма.
Скорость точки А кривошипа определяем по формуле :
,
где , где nкр =70мин-1
Планы скоростей строим в масштабе :
Скорость точки А’ находим графически , решая совместно систему :
На плане Рv а’=30мм . Абсолютная величина скорости точки А’ :
Скорость точки В находим из соотношения :
, откуда
Абсолютная величина скорости точки В :
Скорость точки С определим, решая совместно систему :
На плане Рv с=34мм. Абсолютная величина скорости точки С :
, на плане =14мм
Для всех остальных положений скорости определяем аналогично.
Полученные результаты сводим в таблицу 1.1
Таблица 1.1.- Значения скоростей
Скоростим/с | Положения механизма | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
va | 1.03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 | 1,03 |
va ’ | 0,6 | 1,02 | 1,2 | 1,26 | 1,1 | 0,7 | 0.16 | 0,56 | 1.1 | 1,24 | 0,64 | 1,32 |
vb | 0,88 | 1,32 | 1,5 | 1,6 | 1,43 | 0,92 | 0,26 | 1,18 | 2,5 | 2,8 | 1,3 | 0 |
vc | 0,68 | 1,24 | 1,5 | 1,6 | 1,48 | 0,92 | 0,32 | 1,4 | 2,54 | 2,8 | 1 | 0 |
1.4 Определение ускорений точек механизма.
Пересчетный коэффициент С :
Ускорение точки А конца кривошипа определяем по формуле:
Ускорение аа направлено по кривошипу к центру вращения О1 .
Выбираем масштабный коэффициент ускорений:
На плане ускорений изображаем ускорение точки А отрезком Ра а=55мм
Ускорение точки А’ определяем, решая совместно систему:
Кориолисово ускорение:
;
По свойству подобия определяем ускорение точки В :
;
Система уравнений для определения ускорений точки С:
, откуда
Ускорения всех точек найдены. Ускорения для остальных положений механизма находим аналогично . Значения ускорений сводим в таблицу
Таблица 1.2. – Значения ускорений
Ускорения м/с2 | Положения механизма | ||||||
1 | 3 | 5 | 7 | 9 | 11 | 12 | |
аа | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 |
аА ’ | 3,8 | 2,5 | 2,6 | 6,4 | 8,5 | 10,3 | 7,5 |
ab | 5,7 | 3,4 | 3,8 | 10,5 | 19,3 | 21,4 | 11 |
ac | 5,8 | 2,1 | 1,7 | 10,5 | 16,1 | 20,8 | 11,7 |
1.5 Диаграммы движения выходного звена.
Диаграмму перемещения строим , используя полученную из S-t плана механизма траекторию движения точки С.
Диаграммы скорости V-t и ускорений A-t строим из полученных 12 планов скоростей и 7 планов ускорений.
Масштабные коэффициенты диаграмм:
,
где хt =180 мм
1.6 Определение угловых скоростей и ускорений
Угловые скорости и ускорения звеньев механизма определяются для первого положения
1.7. Определение ускорений центров масс звеньев механизма
Ускорение центров масс звеньев определяем из планов ускорений:

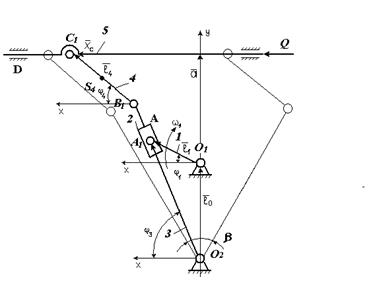

1.8 Аналитический метод расчета
1. Расчет ведется для первого положения кулисы:
2. В проекциях на координатные оси:
3. Поделим второе уравнение на первое:
4. Передаточное отношение U31 :
5. Передаточная функция ускорений U’31 :
6. Угловая скорость кулисы:
7. Угловое ускорение кулисы:
8. Уравнение замкнутости верхнего контура в проекциях на оси:
(1)
9. Решая совместно два уравнения находим sinφ4 :
10 . Дифференцируем уравнения (1) по параметру φ1 :
(2)
где и - соответствующие передаточные отношения.
11. Передаточное отношение U43 и угловая скорость ω4 :
12. Передаточное отношение U53 :
13. Дифференцируем уравнение по параметру φ3 :
(3)
где и
14. Из второго уравнения системы (3) определяем U’43 :
15. Из первого уравнения системы (3) находим U’53 :
16. Скорость и ускорение точки С выходного звена:
1.9 Расчет на ЭВМ
Programkulise1;
User crt;
Const
h=0.;
l0=0.456;
l1=0.143;
shag=30;
w1=7.33;
a=0.270;
var
f1, w3, e3, vb, ab, u53, u53_, u31_:real;
cosf3, tgf3, sinf3: real;
begin
write (`,Введите угол в градусах`);
read(f1);
repeat
w3:=w1*((sqr(l1)+l0*l1*sin(f1))/(sqr(l1)+sqr(l0)+2*l0*l1-*sin(f1)));
u31_;=l0*l1*cos(n)*(sqr(l0)-sqr(l1))/(sqr(sqr(l1)+sqr(l0)+2*l0*l1*sin(f1)));
E3:=sqr(w1)*u31_;
cosf3:=sqrt((sqr(l1)*sqr(cos(f1)))/(sqr(l1)+sqr(l0)+2*l0*l1*sin(f1)));
tgf3:=(l0+l1*sin(f1))/(l1*cos(f1));
sinf3:=tgf3/sqrt(1+sqr(tgf3));
u53:=-(a/(sqr(sinf3)));
u53_:=(2*a*cosf3)/(sqr(sinf3)*sinf3);
Ab:=sqr(w3)*u53_+E3*u53;
Writeln(`’Скорость Vb=`, Vb=`,Vb:3:4);
Writeln(`’Ускорение Ab=`, Ab=`,Vb:3:4);
Decay(10000)
Writein;
F1:=F1+Shag;
Until F1>=
End.
Положения | Скорости | Ускорения |
0 | 0 | 76,6 |
1 | 35,963 | 49,8936 |
2 | 63,5161 | 30,9 |
3 | 80,1509 | 18,5649 |
4 | 86,5 | 0 |
5 | 85,3494 | -7,3299 |
6 | 77,2378 | -14,32 |
7 | 56,7787 | -63,818 |
8 | 0 | 200,7 |
9 | -132,198 | -273,396 |
10 | -260 | 0 |
11 | -94,5398 | 272,2544 |
Планы скоростей и ускорений:

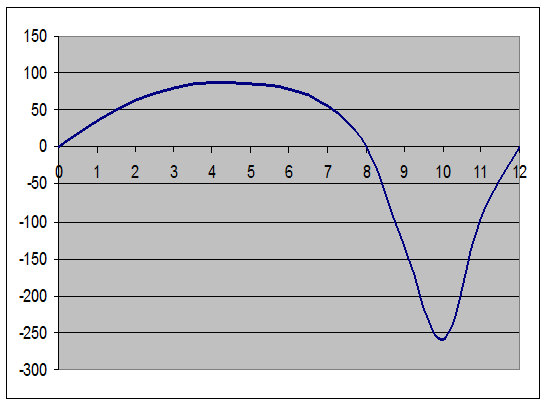

Рис. 3 – Диаграмма скоростей

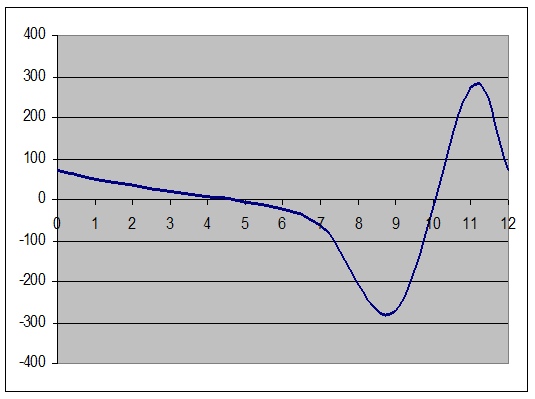

Рис. 4 – Диаграмма ускорений
2 Силовой анализ механизма
Исходные данные:
вес кулисы кг;
вес шатуна кг;
вес ползуна кг.
2.1 Силы тяжести и силы инерции
Силы тяжести:
Н
Н
Н
Силы инерции:
Н
Н
Н
Н м
мм
2.2 Расчет диады 4-5
Для расчета этой диады изобразим ее со всеми приложенными к ней силами: силами тяжести, полезного сопротивления и реакциями.
Эти реакции в поступательных парах известны по направлению, но неизвестны по модулю. Определяем с помощью плана сил. Составим уравнение равновесия диады 4-5.
Строим план сил диады в масштабе сил
Уравнение содержит три неизвестных, поэтому составляем дополнительное уравнение равновесия в форме моментов сил относительно точки С.
Рассчитаем вектора сил
Строим план сил по уравнению сил, в том порядке как силы стояли в уравнении.
Значения сил из плана сил
Для рассмотрения внутренних реакций в диаде 4-5 необходимо рассмотреть равновесие одного звена, звена 4.
2.3 Расчет диады 2-3
Изобразим диаду со всеми приложенными к ней силами. В точках А и О2 взамен отброшенных связей прикладываем реакции и . В точке В прикладываем ранее найденную реакцию. Составляем уравнение равновесия диады 2-3.
Плечи измеряем на плане. Теперь в уравнении сил две неизвестных, поэтому строим план сил и определяем реакцию, как замыкающий вектор.
Строим план диады в масштабе сил . Значения сил из плана сил.
2.4 Расчет кривошипа
Изобразим кривошип с приложенными к нему силами и уравновешивающей силой , эквивалентной силе действия на кривошип со стороны двигателя. Действие отброшенных связей учитываем вводя реакции и . Определяем уравновешивающую силу, считая, что она приложена в точке А кривошипа, перпендикулярно ему. Составляем уравнение равновесия кривошипа.
Значение силы определяем из плана сил.

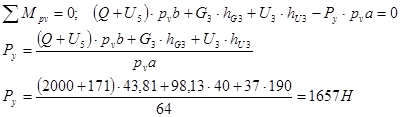

2.5 Определение уравновешивающей силы методом Жуковского
Строим повернутый на 900 план скоростей и в соответствующих точках прикладываем все внешние силы, включая и силы инерции. Составим уравнение моментов относительно точки , считая неизвестной:
Подлинность графического метода:
2.6. Определение мощностей
Потери мощности в кинематических парах:

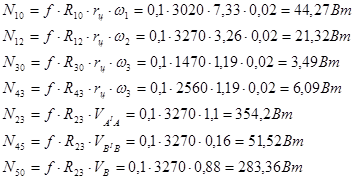

Потери мощности на трение во вращательных парах:
где - коэффициент
- реакция во вращательной паре,
- радиус цапф.
Суммарная мощность трения
Мгновенно потребляемая мощность
Мощность привода, затрачиваемая на преодоление полезной нагрузки.
2.7 Определение кинетической энергии механизма
Кинетическая энергия механизма равна сумме кинетических энергий входящих в него массивных звеньев.
Приведенный момент инерции
3 Геометрический расчёт эвольвентного зубчатого зацепления. Синтез планетарного редуктора
3.1 Геометрический расчёт равносмещённого эвольвентного зубчатого зацепления
Исходные данные:
число зубьев шестерни: Z=14
число зубьев колеса: Z=28
модуль зубчатых колёс: m=4мм
Нарезание зубчатых колес производится инструментом реечного типа, имеющего параметры:
- коэффициент высоты головки зуба
- коэффициент радиального зазора
- угол профиля зуба рейки
Суммарное число зубьев колёс:
поэтому проектирую равносмещённое зацепление.
Делительно-межосевое расстояние:
мм
Начальное межосевое расстояние: мм
Угол зацепления:
Высота зуба:
мм
Коэффициент смещения:
Высота головки зуба:
мм
мм
Высота ножки зуба:
мм
мм
Делительный диаметр:
мм
мм
Основной диаметр:
мм
мм
Диаметры вершин:
мм
мм
Диаметр впадин:
мм
мм
Толщина зуба:
мм
мм
Делительный шаг:
мм
Основной шаг:
мм
Радиус галтели:
мм
Коэффициент перекрытия:
Коэффициент перекрытия, полученный аналитически:
Масштабный коэффициент построения зацепления:
3.1.1 Расчёт равносмещённого эвольвентного зубчатого зацепления на ЭВМ
PublicSubprogramma()
m = 4
Z1 = 14
Z2 = 28
ha = 1
c = 0.25
N = (20 * 3.14159) / 180
a = 0.5 * m * (Z1 + Z2)
h = 2.25 * m
x1 = (17 - Z1) / 17: x2 = -x1
ha1 = m * (ha + x1): ha2 = m * (ha + x2)
hf1 = m * (ha + c - x1): hf2 = m * (ha + c - x2)
d1 = m * Z1: d2 = m * Z2
db1 = d1 * Cos(N): db2 = d2 * Cos(N)
da1 = d1 + 2 * ha1: da2 = d2 + 2 * ha2
df1 = d1 - 2 * hf1: df2 = d2 - 2 * hf2
S1 = 0.5 * 3.14159 * m + 2 * x1 * m * Tan(N): S2 = 0.5 * 3.14159 * m + 2 * x2 * m * Tan(N)
P = 3.14149 * m
Pb = P * Cos(N)
Rf = 0.38 * m
Worksheets(2).Cells(10, 2) = a
Worksheets(2).Cells(11, 2) = h
Worksheets(2).Cells(12, 2) = x1
Worksheets(2).Cells(12, 3) = x2
Worksheets(2).Cells(13, 2) = ha1
Worksheets(2).Cells(13, 3) = ha2
Worksheets(2).Cells(14, 2) = hf1
Worksheets(2).Cells(14, 3) = hf2
Worksheets(2).Cells(15, 2) = d1
Worksheets(2).Cells(15, 3) = d2
Worksheets(2).Cells(16, 2) = db1
Worksheets(2).Cells(16, 3) = db2
Worksheets(2).Cells(17, 2) = da1
Worksheets(2).Cells(17, 3) = da2
Worksheets(2).Cells(18, 2) = df1
Worksheets(2).Cells(18, 3) = df2
Worksheets(2).Cells(19, 2) = S1
Worksheets(2).Cells(19, 3) = S2
Worksheets(2).Cells(20, 2) = P
Worksheets(2).Cells(21, 2) = Pb
Worksheets(2).Cells(22, 2) = Rf
End Sub
Таблица 3.1 – Параметры зубчатой передачи на ЭВМ
Исходные данные: | |||
Число зубьев шестерни: | Z1=14 | ||
Число зубьев колеса: | Z2=28 | ||
Модуль: | m=4 | ||
Коэффициент головки зуба: | ha=1 | ||
Коэффициент радиального зазора: | C=0,25 | ||
Угол профиля зуба рейки: | α=20° | ||
Результаты счёта: | |||
Колесо | Шестерня | ||
Межосевое расстояние: | 84,000 | ||
Высота зуба: | 13,500 | ||
Коэффициент смещения: | 0,176 | -0,176 | |
Высота головки зуба: | 3,312 | 4,688 | |
Высота ножки зуба: | 4,288 | 5,712 | |
Делительный диаметр: | 78,000 | 174,000 | |
Основной диаметр: | 52,636 | 105,267 | |
Диаметр вершин: | 65,424 | 118,576 | |
Диаметр впадин: | 47,324 | 100,676 | |
Делительная толщина зуба: | 10,452 | 8,397 | |
Делительный шаг: | 12,564 | ||
Основной шаг: | 11,788 | ||
Радиус кривизны галтели: | 1,521 |
3.2 Синтез планетарного редуктора
Исходные данные:
Частота вращения двигателя nдв =840 мин-1 ;
Частота вращения кривошипа nкр =70 мин-1 ;
Число зубьев шестерни z5 =14;
Число зубьев колеса z6 =28;
Знак передаточного отношения «- ;
Общее передаточное отношение редуктора:
Передаточное отношение простой передачи z5 -z6 :
Передаточное отношение планетарной передачи:
Передаточное отношение обращённого планетарного механизма – простого зубчатого ряда:
Формула Виллиса. Передаточное отношение обращённого механизма:
Подбор чисел зубьев планетарной передачи:
Условие соосности для данной передачи:
Принимаем числа зубьев колёс, равных: z1 =24; z2 =24; z3 =48; z4 =60.
По принятым числам зубьев определяем диаметры колёс:
Принимаем масштабный коэффициент построения кинематической схемы редуктора:
Скорость точки А зубчатого колеса 1:
Строим планы скоростей. Масштабный коэффициент плана скоростей:
Строим план частот вращения звеньев редуктора. Масштабный коэффициент плана частот вращения звеньев редуктора:
3.3 Определение частот вращения зубчатых колёс аналитическим и графическим методом
Значения частот, полученные аналитическим методом:
Значения частот, полученных графическим методом:
Определяем погрешность расчётов:
4 Синтез и анализ кулачкового механизма
Исходные данные:
Максимальный подъём толкателя h=20мм;
Рабочий угол кулачка φр =280°;
Смещение оси толкателя е=0;
Угол давления α=0;
Частота вращения кривошипа nкр =70 мин-1 ;
число зубьев шестерни:
число зубьев колеса:
4.1 Диаграмма движения толкателя
По заданному графику скорости толкателя v(t) графическим диффириенцированием по методу хорд получаем ускорение толкателя а=f(t), а графическим интегрированием по методу хорд получаем перемещения толкателя s=f(t).
Базы интегрирования Н1 =20мм; Н2 =30 мм.
Графики υ(s), a(s), a(υ) получаю методом исключения общего переменного параметра t.
Масштабные коэффициенты диаграмм:
Масштабный коэффициент перемещения:
Масштабный коэффициент времени:
Масштабный коэффициент скоростей:
Масштабный коэффициент ускорений:
4.2 Выбор минимального радиуса кулачка
Минимальный радиус кулачка выбираю из условия выпуклости кулачка. Для этого необходимо, чтобы минимальный радиус был больше ил равен максимальному значению аналога ускорения в отрицательной части графика:
Где считаем:
4.3 Построение профиля кулачка
Построение профиля кулачка произвожу методом обращённого движения.
Масштабный коэффициент построения:
В выбранном масштабе строю окружность радиуса . Откладываю фазовый рабочий угол . Делю этот угол на 13 частей. Через точки деления провожу оси толкателя в обращённом движении. Для этого соединяю точку деления с центром вращения кулачка. Вдоль осей толкателя от окружности минимального радиуса откладываю текущие перемещения толкателя в выбранном масштабе. Через полученные точки провожу тарелки перпендикулярные осям толкателя. Кривая, огибающая все положения тарелок, является профилем кулачка.
4.4 Максимальное значение скорости и ускорения толкателя
4.4.1 Расчёт кулачка на ЭВМ
PublicSubkul()
Dim I As Integer
Dim dis1, dis2, R, a1, a2, arksin1, arksin2, BETTA, BET As Single
Dim R0, FIR, FI0, FII, SHAG, E As Single
Dim S(1 To 36) As Single
R0 = InputBox("ВВЕДИТЕ МИНИМАЛЬНЫЙ РАДИУС КУЛАЧКА RO")
FIR = InputBox("ВВЕДИТЕ РАБОЧИЙ УГОЛ КУЛАЧКА FIR")
FI0 = InputBox("ВВЕДИТЕ НАЧАЛЬНОЕ ЗНАЧЕНИЕ УГЛА ПОВОРОТА КУЛАЧКА FI0")
E = InputBox("ВВЕДИТЕ ДЕЗАКСИАЛ E")
For I = 1 To 36
S(I) = InputBox("ВВЕДИТЕСТРОКУПЕРЕМЕЩЕНИЙ S(" & I & ")")
Next I
FIR = FIR * 0.0174532
SHAG = FIR / 13
FI0 = FI0 * 0.0174532
FII = FI0
For I = 1 To 36
dis1 = (R0 ^ 2 - E ^ 2) ^ (1 / 2)
dis2 = S(I) ^ 2 + R0 ^ 2 + 2 * S(I) * dis1
R = dis2 ^ (1 / 2)
a1 = E / R
a2 = E / R0
arksin1 = Atn(a1 / (1 - a1 ^ 2) ^ (1 / 2))
arksin2 = Atn(a1 / (1 - a2 ^ 2) ^ (1 / 2))
BETTA = FII + arksin1 - arksin2
BETTA = BETTA * 180 / 3.1415
Worksheets(1).Cells(I, 1) = R
Worksheets(1).Cells(I, 2) = BETTA
FII = FII + SHAG
NextI
EndSub
Таблица- Результаты расчета
52 | 20,00048 |
60 | 40,00097 |
73 | 60,00145 |
86 | 80,00194 |
94 | 100,0024 |
98 | 120,0029 |
94 | 140,0034 |
86 | 160,0039 |
73 | 180,0044 |
60 | 200,0048 |
52 | 220,0053 |
48 | 240,0058 |
48 | 260,0063 |
48 | 280,0068 |
48 | 300,0073 |
48 | 320,0077 |
48 | 340,0082 |
48 | 360,0087 |

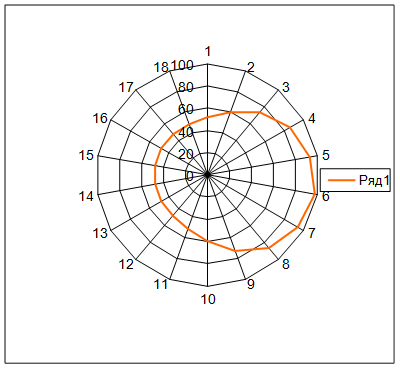

Рис.8 – График построения кулачка
Список используемых источников
1 А. А. Машков, Теория механизмов и машин. – Машиностроение, г. Москва, 1969г. – 583.
2 С. Н. Кожевников, Теория механизмов и машин. – Машиностроение, г. Москва, 1969г. – 583с.
3 А. С. Кореняко, Курсовое проектирование по теории механизмов и машин. Высшая школа, Киев, 1970г. – 330с.
4 И. П. Филонов, Теория механизмов и машин и манипуляторов. – Дизайн ПРО, г. Минск, 1998г. – 428с.
5 И. И. Артоболевский, Теория механизмов и машин. – Наука, г. Москва, 1998г. – 720с.
6 К. В. Фролов, Теория механизмов и машин. – Высшая школа, г. Москва, 1998г. – 494с.
