Дипломная работа: Обследва процеса на реформинг на природния газ и получаване на водород

Министерство на образованието и науката

Университет „Професор доктор Асен Златаров”

Факултет „Технически науки”

гр. Бургас

ДИПЛОМНА РАБОТА

на Петър Стефанов Делчев, ф. Н. ТНГ 4012

Специалност:

«Органични химични технологии. Технология на нефта и газа»

Научен ръководител:

доц. Т. Паличев

Дипломант:

инж. П. Делчев

І. Въведение

Водородът е най-простият, най-лекият и най-често срещан в природата елемент. Навсякъде е в свързано състояние – във водата, в сложните молекули на въглеводородите – нефта, в природния газ. Има три изотопа: протий, деутерий и тритий, като най-разпространен е първият. Водородът изобилства в Слънчевата система като съставлява 71% от нейната маса или 91% от всички атоми.

Притеглен от гравитационните сили на Слънцето водородът се превръща в хелий чрез реакции на ядрен синтез, процесът който осигурява енергия за живот на Земята.

Молекулярният водород е газ без цвят и миризма и е практически неразтворим във вода. Противно на всички останали газове той се стопля при разширение, но само до определено налягане. Водородът е 14,5 пъти по-лек от въздуха и 16 пъти по-лек от кислорода и съгладно закона на Грем, той дифундира 4 пъти по-бълзо от кислорода във въздуха. Коефициентът му на топлопроводност е 7 пъти по-голяма от тази на въздуха.Водородът се втечнява при -253 ⁰ С, а изкристализира при -259 ⁰ С.

В химично отношение при обикновени температури водородът не е много активен. Енергично се свързва само с флуора, с хлора - фотохимично, а с кислорода при нагряване. При подходящи високи температури взаимодейства с много елементи като получените съединения се наричат хидриди.

Водородът е едно изключително перспективно гориво – при изгаряне отделя 120 МКал/кг, като продукт от изгарянето е само вода. В космическите совалки отдавна го използват за снабдяване с енергия, а получената вода астронавтите използват за пиене. Създаването на ДВГ работещ с водород би подобрило значително екоравновесието на земята.

Поради опасността от експлозия и неудобството при съхранение и транспорт, водородът все още не е намерил широко приложение като гориво за ДВГ.Най-използван метод на съхранение е в балони, като с увеличение на допустимото налягането, намаля масовото съдържание на водорода в съхранявания газ(300атм – 13% mass, 500атм – 11% mass, 900атм – 9%mass). Надежда за развитието на водорода като гориво е, че той се разтваря много добре в няко метали (600 до 3000 обема в паладий) и при загряване се освобождава. Друга насока в изследванията е използване на въглеродни нанотръбички или стъклени микросфери за съхраняване на водорода. От друга страна разтварянето на водорода в желязото е причина за намаляне на механичните му показатели (т. н. „водородна слабост”), което е причина за аварийни ситуации. В инсталации за производство на водород се използват скъпи, висококачествени стомани.

Съществуват следните методи за получаване на водород:

· Термохимични– наричат се още реформинг процеси и в момента намират най-широко приложение. Използват термокаталитично преобразуване на въглеводороди като природен газ, метанол, газолин и дори въглища във взаимодействие с водни пари.

· Електрохимични – при пропускане на електрически ток през воден разтвор на електролит се получава водород

· Фотоелектрохимични – водородът се получава, когато към потопен във вода електрод, през който протича ток, се насочи светлина.

· Фотобиологични - фотобиологичните системи принципно използват естествената фотосинтетична активност на бактерии и зелени водорасли, които синтезират водород.

В настоящето водородът е основна суровина, без който е немислимо съществуването на торовата промишленост, производството на горива, в хранителната промишленост – за произходство на хидрирани мазнини, за получаване на някои метали(W, Mo) в чист вид от техните оксиди поради неговоторедукционно действие.

Водородът в нефтохимическата промишленост се получава основно при процесите на реформинг и крекинг и се използва за хидроочистка на средно и високо дестилатните фракции от серни и азотни съединения. Без него е немислимо производството на дизелови горива. В хидрокрекинг процесите се използва за получаване на изключително висококачествени бензини. Инсталациите за реформинг са източник на водород, поради протичащите в тях процеси на дехидрогенизация и циклизация на въглеводородите, но някои нефтопреработвателни заводи строят специални инсталации за производство на водород.

В торовата промишленост водородът се използва за синтез на амоняк, от който се произвеждат едни от най-високотонажните минерални торове – амониева селитра и карбамид.

Цел на настоящата дипломна работа е да се обследва процеса на реформинг на природния газ и получаване на водород като съставна част на азото-водородния синтез газ в цех АМ – 76 на „Неохим” АД.

ІІ. Теоретична част

В днешни дни основен метод за производство на водород е паро-каталитическата конверсия на въглеводородите, в частност природения газ. Нефтопреработвателната и нефтохимическа индустрия разполага с значителни ресурси на водородсъдържащи газове, които обаче не могат да се използват, заради ниското съдържание на водород в тях и присъствието на вредни примеси. Този метод е добре разработен технологично и апаратурно.

За метода на паро-кислородната газификация нефтените остатъци важи същото, но при него са нужни по-големи експлуатационни разходи и капиталовложения. Що се отнася до другите методи за получаване на водород като основен продукт (крекинг на въглеводороди, метало-паров метод, електролиза на водата, термохимични методи), те не са намерили приложение в промишлеността и затова няма да бъдат разгледани в тази дипломна работа.

Водородът в процесите на частично дехидриране (каталитически риформинт на бензина, дехидриране на бутана и бутилена), се явава страничен макар и ценен продукт.

1. Паро-каталитична конверсия на въглеводородите

Производството на водород по този метод се състои в три етапа: подготовка на суровината, конверсия и отделяне на оксидите на въглерода от конвертирания газ. На стадия на подготовка суровината се очиства от ненаситени въглеводороди, органични съединения на сярата, в някои случаи се провежда стабилизация, посредством частична конверсия на хомолозите на метана. На стадия на отделянето на въглеродните оксиди от конвертирания газ се извършва конверсия на въглеродния оксид с водна пара, очистка на газа от въглероден диоксид и отделяне на остатъчните оксиди на въглерода чрез метаниране. Изброените етапи, с изключение на отделянето на въглеродния диоксид, са каталитични процеси близки по апаратурно оформление.

1. 1 Подготовка на суровината за каталитична конверсия

Катализатоторите използвани при парова конверсия на въглеводородите, нискотемпературна конверсия на въглеродния оксид и метаниране лесно се отравят от серни съединения. В изходната суровина може да се съдържат като примеси сероводород, меркаптани, сулфиди, тиофен и др.

В процеса на парова конверсия на въглеводородите на никеловия катализатор съединенията на сярата се хидрират с образуване на сероводород. Той взаимодейства с никеловия катализатор по реакцията:

mNi + nH₂ S→Nii_m S_n + nH₂

Отравянето на катализаторите, използвани за нискотемпературна конверсия на въглеродния оксид става в резултат на неговото взаимодействие с сероводород по реакцията:

ZnO + H₂ S →ZnS + H₂ O

Cu + H₂ S → CuS + H₂

В суровината трябва да отсъстват примеси на ненаситени въглеводороди, наличието на които създава опасност от отложения на кокс върху катализатора.

В качеството на суровина за парова конверсия се използват различни газове, но най-често метан. В нефтопреработването, използваните за процеса на конверсия газове са странични продукти с променлив състав. Затова е целесъобразно на стадия на подготовка да се осигури стабилен по състав газ, чрез нискотемпературна конверсия на хомолозите на метана в метан по реакцията:

C_n H_2n+2 + (n-1)/2H₂ O→ (3n+1)/4CH₄ + (n-1)/4CO₂

1.1.1 Очистване от серните съединения и ненаситени въглеводороди

Изискванията към дълбочината на очистване от серни съединения за различните стадии на производство на водород са различни и зависят от условията, при които се води процеса и от използвания катализатор. Отравяне на никеловия катализатор се наблюдава още при съдържание на сяра 0,1% от масата на катализатора, въпреки че за покриване повърхността му е нужно около 1% сяра.

Равновесното съдържание на никелов сулфид при конверсия се снижава с увеличаване на температурата. За различните катализатори пределно допустимата концентрация на H₂ Sв газа в зависимост от съдържанието на никел и активността на катализатора е (в мг/м³ ):

при 800 ⁰ С – от 1 до 60

при 850 ⁰ С – от 5 до 76

при 900 ⁰ С – от 25 до 120

Твърде чувствителен към отравяне със сероводород са катализаторите за нискотемпературна конверсия на въглеродния оксид, съдържащи медни и цинкови оксиди. Например при съдържание на сяра в газа 0,2 мг/м³ и обемна скорост 3000 ч^-1 срокът на използване на катализатора НТК-4 е две години. Отчитайки увеличения обем на газа в процеса с 4-6 пъти, концентрацията на сените съединения в очистения газ, постъпващ за конверсия, се ограничава до 1 – 1,5 мг/м^3. Още по-големи са изискванията към дълбочината на очистване на газа за нискотемпературната конверсия на метана. Съдържанието на сероводород в очистения газ в този случай не трябва да превишава 0,5 мг/м³ _.

В условията на парова конверсия, ненаситените въглеводороди образуват циклични структури и полимеризират с образуване на кокс, което води до блокиране на активните центрове на катализатора. Едновременно с това протичат реакции на хидрогениране и парова конверсия на ненаситени въглеводороди:

C_n H_{2 n} + 2H₂ →C_n H_{2 n +2}

C_n H_{2 n} + nH₂ O→nCO + 3nH₂

Съдържанието на ненаситени въглеводороди в суровината се ограничава от съотношението на скоростта на тези реакции и скоростта на образуване на кокс.

Много серни съединения се разлагат термически при нагряване до 400 ⁰ С. Продустите от терморазпада на серните съединения са сероводород и съответните олефини, но процесът е съпроводен с образуването на високомолекулни смолисти вещества. Например меркаптаните и дисулфидите се разлагат при 200 ⁰ С, но тиофена и сулфидите не се разлагат и при 400 ⁰ С. Ако в суровината има само термически неустойчиви серни съединения, очистването се провежда в един стадий с поглътител на основата на цинковия оксид. С негова помощ от газа се отделя сероводорода, серовъглерод и меркаптани, но не се отделят тиофена и сулфидите.

По-надеждна е двустепенната схема за извличане на серните съединения из въглеводородната суровина, вчключваща деструктивно хидриране на серните съединения и последващо поглъщане на сероводорода с цинков оксид.

В интервала 300 – 400 ⁰ С, в които се осъществява процеса на очистване, реакцията на хидриране на серните съединения е практически необратима.

Концентрацията на водорода в нефтозаводските газове, постъпващи за хидриране е 10 -15%. При хидриране на серни съединения, съдържащи се в природния газ или бензина, към суровината се добавят още 5 – 7% водород. Концентрацията на органаничните серни съединения не превишава 50 мг/м³ , тоест 10³ – 10⁴ пъти по-ниска от тази на водорода.

В инсталациите за парова конверсия на природен газ или нефтозаводски газове, работещи при ниско налягане, със съдържание на ненаситени въглеводороди не повече от 0,5%, за очистване на серните съединения се използват контактни маси 481-Cuи 481-Zn. Процесът се води при 300-350 ⁰ С. Тези поглътители се зареждат в тарелкови реактори по слоеве, при което първият се използва за преобразуване на серните съединения в сероводород, а втората – за поглъщане на H₂ S. Следва да се отбележи, че и 481-Cu в значителна степен реагира и със сероводорода като го поглъща, а цинковият оксид поглъща и такива съединения като меркаптаните, серовъглерод и други. Необходимата дълбочина на очистване се достига при обемна скорост до 1000 м^-1 като се отчете и общия обем на контактните маси.

При повишено налягане (2 – 3 MPa) в стадия на хидриране се използват модифицирани алумокобалтомолибденов и алумоникелмолибденов катализатор, намиращи приложение за хидрогенизационни процеси в нефтопреработката и нефтохимията.

Между серните съединения върху катализатора и сярата и водорода, намиращи се в газа се установява равновесие. При промяна на съдържанието на сяра или водород в газа равновесието се нарушава и е възможно отделяне на сяра от катализатора или поглъщане на сяра от газа. При очистването по двустепенната схема този процес обаче не дава отражение на общия ефект от очистката, доколкото след хидриращия катализатор следва поглътител на серните съединения на основата на цинкови оксиди. Взаимодействието на сероводорода и цинковия оксид при 350 – 400 ⁰ С и излишък на водород протича до край.

На основата на цинка, освен 481-Zn, се изработват поглътители ГИАП-10 и ГИАП-10-2. За очистване от сероводород е възможно използването също на отработен катализатор за нискотемпературна конверсия на въглеродния оксид НТК-4., съдържащ цинков оксид. Стандартният цинков оксид има малка относителна повърхност (4,2 – 6,6 м² /гр) и много ниска сярополгътимост (1,7 – 4,2%). Неговото използване като очистващ реагент е нецелесъобразно. Активираната форма на цинковия оксид се получава при разлагането на цинков карбонат или хидрооксид при 350 – 400 ⁰ С. При това се получава цинков оксид с относителна повърхност 32,8 м² /гр и серопоглътимост 32%, а при разлагане на цинков хидрооксид – относителна повърхност 26,9 м² /гр и серопоглъщаемост 21,9%. ГИАП-10 се получава на основа цинков карбонат, а 481-Zn– цинков хидрооксид. Въвеждането на меден оксид в катализатора позвалява реакционната температура да се намали до 260 -280 ⁰ С.

В табл. 1 са приведени характеристиките на някои катализатори с хириращо действие, а в табл. 2 на катализатори-поглътители на серните съединения на основата на цинков оксид.

Табл. 1

М-8-10 Al-Co-Mo Al-Ni-Mo

Размер на частиците, мм

диаметър.................. 2,8 - 3,0 4,0 – 4,1 4,0 – 4,5

височина................... 4 – 8 5,0 – 5,5 4,0 – 4,5

Относителна плътност,

кг/м³ .................................. 690 640 640 - 670

Активна повърхност,

м² /гр................................. 242 150 100 - 120

Активност * , % mass ......... 99 98,4 95

* Активността характеризира дълобочината на превръщане на

C ₂ H ₅ SH , съдържащ се в природния газ, при 350 ⁰ С и обемна

Скорост 2000 ч^-1 при количество на добавяния водород 5%

Табл. 2

В схемата на инсталации, предвиждащи провеждане на конверсия на въглеводороди при 2,2 – 2,4 MPa, на стадия на очистка на серните съединения е целесъобразно да се използва алумоникелмолибденосиликатен катализатор и поглътител ГИАП-10. Тогава и за двата стадия условията на очистка са еднакви: температура 350 – 400 ⁰ С, обемна скорост 1000 ч^-1 , налягане 2,3-2,5 MPa. Такива условия са благоприятни за хидриране на ненаситените въглеводороди, които се превръщат в съответните наситени въглеводороди по реакция:

C_n H_{2 n} + H₂ → C_n H_{2 n +2} + Q

Термодинамически в дадения температурен интервал е възможно също да протичат реакции на хидрокрекинг на наситените въглеводороди с образуване на метан:

C_n H_{2 n +2} + (n - 1)H₂ →nCH₄ + Q

В таблица 3 са дадени константите на равновесие и топлинните ефекти на реакцията на хидриране на ненаситените въглеводороди и хидрокрекинг на етан и пропан.

Както се вижда от таблицата, хидрирането на ненаситените въглеводороди в интервала 300 – 400 ⁰ С практически протича до край. Такива термодинамично благоприятни условия има и за хидрокрекинг на наситените въглеводороди, но хидрокрекинг на наситените въглеводоро-ди C₂ – C₅ не протича на катализатори съдържащи сяра и при наличие на серни съединения в газа.

Табл. 3

Провеждани са опити за едновременно очистване на нефтозаводските газове от серни съединения и хидриране на ненаситените въглево-дороди в лабораторни условия с използване на алумокобалтомолибденов и алумоникелмолибденов катализатор и поглътител ГИАП-10. Условията и резултатите от опита са следните:

Продължителност на изпитанието, ч 3000

Налягане, MPa.................................... 2,0

Температура, ⁰ С................................. 380 - 400

Обемна скорост, ч^-1 ............................ 1000 – 1500

Съдържание на H₂ в суровината, % 35 – 60

Съдържание на ненавитени въгле-

Водороди, %

в суровината............................... 5 – 20

в изходящите газове.................. отсъства

Съдържание на меркаптани, мг/нм³

в суровината.............................. 5,3 – 28

в изходящите газове................. 0,1 – 0,9 0,1 – 0,3

(на Al–Co–Mo)(на Al-Ni-Mo)

Лабораторните опити погазали, че хидриране на ненаситените въглеводороди протича до край, в същото време хидрокрекинг на наситените въглеводороди не се наблюдава.

Реакцията на хидрокрекинг на серните съединения е екзотермична, но впредвид малките количества на тези съединения в суровината, топлинния ефект може да бъде пренебрегнат. При значително съдържание на ненаситени съединения в суровината, в резултат на тяхното хидрира-не, се повишава температурата на процеса. Например, при съдържание на 2,5% етилен, температурата на газа на изход от реактора се повишава с 25 ⁰ С. В такъв случай, ако се хидрира газ, съдържащ повече от 4% ненаситени въглеводороди, за да се избегне прегряване на катализатора е необходимо да се обезпечи отвеждане на топлината от реактора.

Продължителността на работа на катализатора, използван за очистване на суровината от серни съединения и ненаситени въглеводороди, обикновено е 2 – 3 години. Срокът на използване на поглътителя зависи от съдържанието на H₂ S в газа. Ако сяроуловяемостта на поглътителя е недостатъчна или концентрацията на серни съединения е висока, в схемата се предвижда включване на два последователно действащи апарата с поглътител.

Нефтозаводските газове след моноетаноламиновата очистка от сероводород съдържат 50 – 100 мг/м³ серни съединения. В този случай про серопоглъщаемост 20% от масата, срокът на използвана за едно зареждане с поглътител е 3 – 6 хил. часа, т.е. доста по-малко от срока на използване на хидриращите катализатори. Затова е нерационално да се използват така наречените бифункционални катализатори, представляващи полгътител с добавка от хидриращ агент и предназначени за гидрогенолиза на серните съединения и едновременно поглъщане на сяроводо-рода. Освен това, на бифункционалните катализатори хидрирането на ненаситените въглеводороди не протича с достатъчна дълбочина.

1.1.2 Частична конверсия на хомолозите на метана

Паровата конверсия на въглеводороди с преимуществено образуване на метан, наричаща се частична конверсия, в днешно време намира приложение за получаване на заместители на природния газ, от въглеводороди достигащи до С₈ – С₁₀ .

Пълна конверсия на нефтозаводските газове и бензини в тръбни реактори с външно подгряване фактически протича в два стадия: първи – частична конверсия – парова конверсия на хомолозите на метана преи-муществено в метан в началния участък на реакционната зона и втори – конверсия на метана и получаване на водород и въглеродни оксиди. Първият стадий може да се осъществи в отделен реактор при 350 – 500 ⁰ С, в режим призък до адиабатния. Това би позволило по-ефективно да се използват скъпите пещи за конверсия с тръбни реактори за провеждане на основната реакция за пълна конверсия на метана и да се съкрати разхода на пара, без опасност от отложение на кокс върху катализатора.

Частичната конверсия може да се разглежда като стадии за подготовка, чрез стабилизация на суровината, за пълна парова конверсия на метана. В този случай, налягането на процеса на частична конверсия се определя от налягането на вход в тръбния реактор за пълна конверсия. Отношението пара/газ не може да бъде по-високо от това в стадия на пълна конверсия, но то може да се намали до 2/1 с цел да не се натоварва реактора за частична конверсия с излишно количество пара.

В процеса на частична конверсия протичат реакции с отделяне на топлина (хидрокрекинг на въглеводородите с образуване на метан) и с поглъщане на топлина (парова конверсия на метана, служеща като донор на водород за реакциите на хидрокрекинг). Колкото е по-висока температурата, толкова по-силно развитие получава процеса на конверсия на метана. Температурата на процеса на частична конверсия се избира така, че процесът да протича при адиабатни условия. Реактора за частична конверсия е разположен след реактора за очистване на газа от серни съединения, където температурата на процеса е 350 – 400 ⁰ С. Поради това, долната граница на процеса на частична конверсия е 350 ⁰ С, а гор-ната се определя от условията на адиабатност – 500 ⁰ С. В табл. 4 са представени данни за термодинамическите характеристики по състава и добива на газ при частична конверсия на нефтозаводските газове при 2,4 MPa, и 400 ⁰ С с различен въглероден еквивалент на изходящия газ (n) приведен в табл. 4

Табл. 4

1.2 Процес на паро-каталитична конверсия на въглеводо-родите

1.2.1 Термодинамични основи на процеса

На съвременните катализатори конверсията на въглеводородите протича при условия доближаващи се до термодинамическото равновесие. Реакциите на парова конверсия са обратими. Състава и добива на продуктите се определя от термодинамическото равновесие на протичащите реакции.

Конверсията на метана с водна пара може да се опише с реакциите:

CH₄ + H₂ O CO + 3H₂ – 206,4 kJ (1)

CO + H ₂ O CO ₂ + H ₂ + 41,0 kJ (2)

Константите на равновесие на реакциите (K₁ и K₂ ) се изразяват с уравненията:

където P_CO , P_{H 2} , P_{CO 2} , P_{H 2 O} , P_{CH 4} – парциалните налягания на съответстващите компоненти в равновесната смес.

Началният и крайният състав на конвертирания газ, а също парциалните налягания на неговите компоненти при установяване на равновесие се изразяват с уравненията, приведени в табл. 5.

Табл. 5 Уравнения на равновесния състав на конвертирания газ и парциалните налянагия на неговите компоненти при конвесия на метана

Легенда: a – обем на подадената пара за единица от обема CH₄ ; α – част на реагиралия CH₄ ; β – част на реагиралия CO; Р – налягане в систе-мата; V– общ обем на конвертирания газ.

Замествайки съответно на парциалните налягания на компонентите в уравненията на константите на равновесие на реакциите се получава:

K ₁ = [( α – β ).(3 α + β )³ ]. P ²

(1 – α ).( a – α – β ).(1 + a + 2 a )² (5)

K ₂ = β .(3 α + β )

( α – β ).( a – α – β ) (6)

Хомолозите на метана C₂ – C₁₀ са по-неустойчиви при еднакви температурни условия отколкото метана, което е видно от данните за константите на равновесие на реакциите на конверсия на метана, етана и пропана с водна пара, приведени в табл. 6. Термодинамичните разчети са показали, че при 300 ⁰ С и по-висши хомолози на метана присъвстват в конвертирания газ в нищожни количества.

Табл. 6 Константи на равновесие на реакцията на кон версия на метана, етана и пропана в водна пара

Термодинамичните изчисления на паровата конверсия на алифатните въглеводороди, започваща от 300 ⁰ С, може да бъде водена използвайки уравненията за парова конверсия на метана (2) и окиси на въглеро-да (3), а също и уравнението за парова конверсия на хомолозите на метана в метан (1). Предвид последните уравнения за стехиометричните съотношения на компонентите и техните парциални налягания при паровата конверсия на алифатните въглеводороди приемат значенията, приведени в табл.7.

Табл. 7 Уравнение за равновесния състав на конвертирания газ и парциалните налягания на неговите компоненти при конверсия на алифатните въглеводороди

Замествайки парциялните налягания със значенията им от таблицата, в уравненията за константите на равновисие ще получим

K ₁ = ( α – β ).(3 α + β ) ³ . [(3 n – 1)/4. P / V ]²

(1 – α ).( a – α – β ) (7)

K ₂ = [( n – 1)/(3 n +1) + β ](3 α + β )

( α – β ).( a – α – β ) (8)

Уравнения (5) и (6) са частен случай на уравнения (7) и (8), когато n=1.

Последните уравнения позволяват да се изчисляват състава и добива на конвертиран газ не само за процеса на пълна конверсия на въглеводородите, когато преобладаващи компонент стават H₂ , CO, CO₂ , а съдържанието на CH₄ неголямо, но и за частична конверсия на въглеводородите, когато преобладаващ продукт на реакциите се явява CH₄ .

С помощта на горните уравнения и таблици с метода за последователното приближение се извършват дигитални изчисления за условията на протичане на реакциите на парова конверсия за съвременните схеми за производство на водород. Във връзка с това, че в реални условия рав-новесието на реакциите на конверсия на метана с пара не се достига, за практически изчисления на K₁ се приема температура, по-ниска от темпе-ратурата на изход от реактора. При провеждане на процеса под налягане 2 – 3MPa разликата е 20 -30 ⁰ С.

Паровата конверсия на въглеводородите се провежда така, че на катализатора да не се отлага водород. Закоксуването с въглерод върху катализатора може да доведе до неговото разрушение и увеличаване на съпротивлението на катализаторния слой. Затова едновременно с описаните по-горе изчисления се правят и разчети на термодинамичното равновесие на реакциите с възможно образуване на въглерод в системата по една от следващите реакции:

C_n H_2n+2 nC +(n + 1)H₂ – Q

CO + H₂ C + H₂ O + Q

2 CO C + CO ₂ + Q

Константите на равновесие на реакциите на разпадане на въглеводородите приведени в приложение в табл. 8. Константите на равновесие на последните две реакции K₃ иK₄ са следните:

Температура K ₃ = P_CO P_{H 2} K₄ = ( P_CO )²

P_{H 2 O} P_{CO 2}

300 1,43.10^-5 3,60.10^-7

500 2,01.10^-2 4,51.10^-3

700 2,00 1,32

900 2,97.10¹ 3,90.10¹

1100 2,25.10² 4,72.10²

Табл. 8 Константи на равновесие на реакциите на разпадане на въглеводородие

За определяне на термодинамичните условия за отложение на въглерод по реакция CO + H₂ C + H₂ Oнамираме константата на равновесие по формулата:

K ₃ = P_CO P_{H 2}

P_{H 2 O}

Използвайки парциалните налягания на реакцията на конверсия от табл. 7 ще получим за K₃ следното уравнение:

K₃ = ( α – β)(3α + β)(1 + a + 2α) .V

(a – α – β) P

Минималният разход на пара в процеса на парова конверсия на нефтени газове и бензини, под който е възможно закоксуване, се определя като се решат съвместно последното уравнение с уравнения (7) и (8). Тогава ще получим:

K ₃ = ( α – β )(3 α + β )(3 n + 1) . V

( a – α – β ) P

Тези уравнения обаче не се отнасят за конверсия на газове, съдържащи ненаситени и ароматни въглеводороди, които на вход в реакторната зона могат да се разпаднат с отделяне на въглерод.

Процесът на парова конверсия се извършва с топлообмен през стените на реактора. Количеството на подаваната топлинна енергия може да се изчисли след като са определени добива и състава на конвертирания газ. Сметките се правят възоснова на първия закон на термодинамиката по уравнението на топлинния баланс:

q = Q _н ’ + t ’.( c ’ + ac ’) – V .( Q _н ’’ + c ’’ t ’’)

, където q – топлината подадена отвън в процеса на парова конверсия (ПК) на 1 м³ изходящ газ, kJ/m³ ; Q_н ’ – топлината на изгаряне на изходния газ, kJ/m³ ; Q_н ’’ – топлината на изгаряне на влажния конвертиран газ, kJ/m³ ; t’ и t’’ – температура на парогазовата смес на вход в реактора и температура на конвертирания газ на изход от реактора, ⁰ С; c’ – средна топлоемкост на изходния газ и водната пара при постоянно налягане и температура на вход в реактора, kJ/(m³ .⁰ C); c’’ – средна топлоемкост на влажния конвертиран газ при постоянно налягане и температура на изход от реактора, kJ/(m³ .⁰ C); V – обем на влажния конвертиран газ, получен за 1 м³ от изходния газ, м³ ; a – обем на водната пара, подавана за 1 м³ от изходния газ, м³ .

1.2.2 Режим на процеса

Режимът на паро-каталитичната конверсия на въглеводородите трябва да осигурява получаване на технически водород със съдържание 95 – 98% H₂ . При по-ниска концентрация се повишават разходите на инсталацията за хидрокрекинг. Производството на водород с висока концентрация изисква големи капита-ловложения и не е оправдано икономически. Технически водород с концентра-ция около 95% водород може да се получи при съдържание в сухия конвертиран газ 2 – 2,5% метан, тъй като в следващите процеси на очистване от CO₂ след конверсията на въглеродния оксид и метаниране съдържанието на метана в газа нараства до 4 – 5%. Степента на конверсия на метана в такъв случай е 0,9. Технически водород със съдържание 98% Н₂ се получава при съдържание в конверти-рания газ на 1 – 1,3% СН₄ или степен на конверсия на метана 0,95.

Водород със съответната концентрация може да бъде получен чрез изменение на налягането, температурата и отношението пара/метан. Връзката между тези параметри е илюстрирана на фигура 1 и 2.

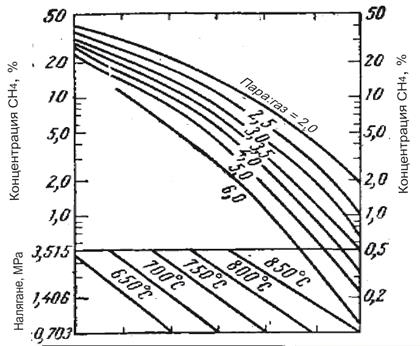

Фиг. 1 Зависимост на конц. СН₄ в сухия газ от температурата, на негането, отношението пара/метан в условията на достигнато термодинамично равновесие

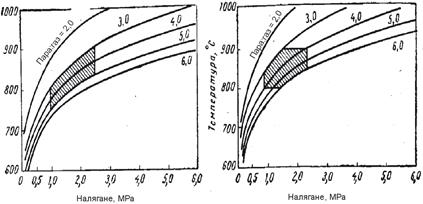

Фиг.2 Режими на процеса на ПК на метана, осигуряващи в условията на ТД равновесие получаване на 95% Н₂ и 96% Н₂ (съответно първата и втора графика; защрихованите об ласти са условията, при които се работи в съществуващи те инсталации)

Както се вижда от фигурите, режимът може да се променя в широки диапазони, но техническите възможности на оборудването, а също и режимите на другите стадии на производство и отделянето на въглерод при определени гранични условия, значително стесняват този диапазон. Резултатите от пресмятането за минимален разход на пара, под които се отделя въглерод, са показани във фи-гура 3.

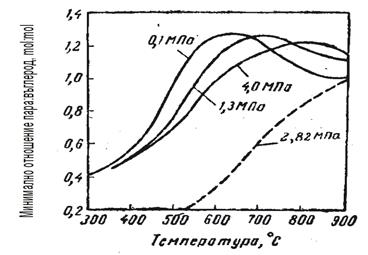

Фиг. 3 Граници на отделяне на въглерод в процеса на ПК при различни налягания (с непрекъсната – ПК на бензин, прекъсната – ПК на метан)

Разхода на пара за конверсия на метана трябва да е не по-нисък от 2:1, за да се предотврати отделянето на въглерод, но такова отношение не са използва, защото в случай парата трябва да се добавя на стадия на парова конверсия на въглероднидния оксид. В реактора за ПК за излишното количество добавена пара се изразходва допълнителна топлина, но то се възстановява в котел-утилизатора. Подаване на излишък от пара подобрява топлопредаването, затова за 1м³ метан се изразходва не по малко от 3 м³ водна пара, а при налягане 2 МРа са не-обходими 4 – 5 м³ .

Режима на ПК е ограничен не само от разхода на пара, но и от температу-рата, налягането. Максималната температура на процеса зависи от качеството на стоманата, диаметъра на реактора, допустимото топлинно напрежение на върху повърхността на реакционните тръби и особено от налягането на процеса. В голяма част от инсталациите температурата на процеса се поддържа в границите 830 – 880 ⁰ С. При по-ниска температура е трудно да се получи водород с необходимите качества, а под 750 ⁰ С процесът е неефективен. В интервала 750 – 800 ⁰ С ПК се осъществява при ниско налягане, но провеждане на процеса при наля-гане под 1,0 МРа е нецелесъобразно.

Изборът на налягане е обусловен най-вече от възможността да се използва топлината от кондензация на нереагиралата пара за регенерация на разтвора в системата за очистване на газа от СО₂ . При налягане по-ниско от 0,7 – 1,0 МРа, използването на тази топлина е практически невъзможно. Освен това, повишение на налягането се прави с цел понижаване на енергиините разходи от ком-пресиране на газа. Комресирането на суровината, в сравнение с компресирането на водорода, позволява да се съкратят енергиините разходи, пропорционално с увеличение обема на газа в процеса на ПК. Повишеното налягане интензифици-ра масообмена и топлопренасянето в реакторите и топлообменниците. Обикновено ПК на метана се води при налягане 1,2 – 3,0 МРа, без да се взема под внимание, че повишеното налягане премества равновесието на реакцията на ПК към неблагоприятните зони (фиг. 1 и 2).

За достигане на необходимата концентрация на водород при увеличено на-лягане, се увеличава температурата на процеса и разхода на пара. Но повишено-то налягане и температура водят до нуждата от използване на реакционни тръби от високолегирани стомани. Във връзка с това производството на водород в дне-шни дни се осъществява при налягане на по-високо от 2,5 МРа. Границата на во-дене на процеса е обусловена от качеството стоманата на реакционните тръби, данни на фигура 4. В съвременните инсталации, процеса се води при 2,0 – 2,6 МРа, 800 – 880 ⁰ С и отношение пара:метан от (4 – 5) : 1.

Ограниченията в съдържанието на Н₂ , температурата и налягането при избора на режема на ПК на метана важат и за конверсията на нефто-заводските газове и бензини.

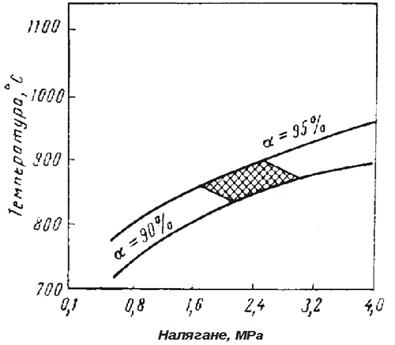

Фиг. 4 Ограничение на режима на паро-каталитична конверсия от качеството на стоманата на реакционните тръби

В таблица 9 и 10 са приведени резултатите от ТД изчисления за ПК на нефтозаводски газове с различен въглероден еквивалент nза производство на 95% и 98% водород при 2 МРа и температура 830 и 860 ⁰ С (температурата на конвертирания газ на изход от реактора ше е съот-ветно 800 и 830 ⁰ С)

Табл. 9 Добив и състав на конвертирания газ от ПК на нефтозаводските газове в условия на достигнато ТД равновесие при 2 МРа и 830 ⁰ С

Както се вижда в таблица 10 с увеличаване на въглеродния еквива-лент на нефтозаводските газове, расте и разхода на пара за 1 м³ от изходходния газ, но относителния разход на пара расте незначително. По-забележимо (24 – 25%) расте разхода на пара при повишение концен-трацията на Н₂ в техническия водород от 95 на 98%.

Табл. 10 Добив и състав на конвертирания газ от ПК на нефтозаводските газове в условията на достигнато ТД равновесие при 2 МРа и 860 ⁰ С

С увеличение на въглеродния еквивалент на газа, относителния разход на пара спрямо въглерода, по данни от ТД изчисления, малко се понижава. На практика обаче, поради опасност от отделяне на въглерод на катализатора (особено при нестабилен състав на газа), с увеличавене на въглеродния еквивалент на газа, разхода на пара се повишава. По-високият въглероден еквивалент n на нефтозаводските газове, в сравнение с природния, по-малката им стабилност, водят до необходимост от увеличен разход на пара. Зависимостта на разхода на пара от nна суровината е дадена на фигура 5.

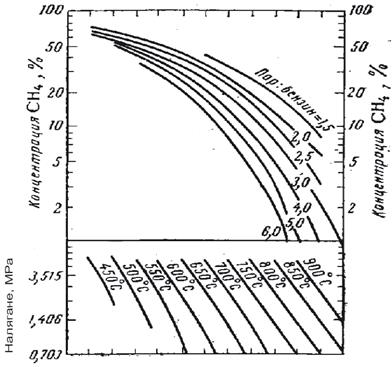

На фигура 6 е дадена зависимостта на равновесната концентрация на метана в сухия газ при конверсия на бензина от температура, налягане и отношение пара:бензин(номограмата може да служи за приб-лизителна оценка на режима на процеса).

Общите зависимости на процеса от температурата и налягането за хомолозите на метана са същите като тези за самия метан.

Изборът на температура и налягане на процеса на ПК на нефтоза-водските газове, а също и бензини се определя от същите фактори, които се определя избора при конверсия на природен газ.

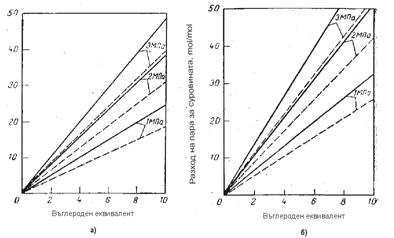

Фиг. 5 Зависимост на разхода на пара от въглеродния еквивалент при ПК на въглеводороди и производство на 95 – 96% Н₂ а) и 98% Н₂ б) при температура 830 ⁰ С (непре късната линия) и 860 ⁰ С (прекъсната)

Във връзка с разработването на устойчиви паладиеви мембрани епредложена инсталация за конверсия на метан с отделяне на водорода от реакционната зона през мембрана. Това би преместило ТД равновесие на реакцията. Изчисленията за ТД равновесие на реакцията на ПК при налягане 1,925 МРа, отношение пара:метан равно на 3:1 и парциално налягане на Н₂ в остатъчния газ 0,16 МРа, показали, че при отвеждане на получения Н₂ , още при 500 ⁰ С степента на конверсия на метана достига 1, като в същото време без отвеждане на Н₂ степента на конверсия на СН₄ 0,9 може да се достигне едва при 880 ⁰ С.

Количеството чист водород, което минава през мембраната, се оп-ределя също от парциалното налягане на Н₂ в остатъчния газ, на изход от реактора. На фигура 7 е показан резултата от ТД изчисления на ПК на метана с извеждане на водород при различни температури и парциални налягания на Н₂ в остатъчния газ. Както следва от приведените данни, воденето на процеса при 600 – 700 ⁰ С е по-ефективно, тъй като се пови-шава количеството на водорода, извеждан през мемраната. С увелича-ване на температурата възниква възможност за повишаване на парциал-ното налягане Н₂ в остатъчния газ, което интензифицира дифузията на водорода през мембраната.

Показателите на процеса, които могат да се достигнат при едновре-менно отвеждане на водород от реакционната зона са следните:

Налягане, МРа...................................................... 2,0

Температура, ⁰ С................................................... 727

Отношение пара:метан........................................ 2

Парциално налягане на Н₂ в остатъчния

газ, МРа................................................................. 0,3

Температура на нагряване на паро-газовата

смес, ⁰ С.................................................................. 430

Добив, м³ /м³

водород 100%-ен............................................. 3,23

остатъчен газ................................................... 1,65

Състав на остатъчния газ, %

Н₂ ...................................................................... 15,2

СО..................................................................... 17,5

СО₂ .................................................................... 39,6

СН₄ .................................................................... 3,5

Н₂ О.................................................................... 24,2

Степен на конверсия на СН₄ ................................ 0,94

Степен на извличане на Н₂ .................................. 0,93

1.2.3 Катализатори за парова конверсия на въглеводо-родите

Паровата конверсия на метана без катализатор протича с приемли-ва скорост и дълбочина на превръщане върху пълнеж от активни глини само при температури 1250 – 1350 ⁰ С. Опитите осъществени в кух кварц-ов реактор, показали, че при обемна скорост 200 ч^-1 , отношение пара:газ равно на 2:1 и атмосферно налягане, даже при 1000 ⁰ С степента на кон-версия на метана не надвишава 8 – 9%, а при 900 ⁰ С тя е равна на 1,1%. При нагряване на хомолози на метана в смес с водни пари, без катализа-тор, над 500 – 600 ⁰ С протичат с висока скорост реакции на пиролиз с об-разуване на ненаситени въглеводороди (етилен, пропилен и др.). Образу-ват се още метан, етан, пропан и малко водород.

Катализаторите за ПК на въглеводородите са предназначени не само за ускоряване на основната реакция, но и за инхибиране на страни-чните реакции на пиролиз. Крайно нежелателни странични реакции са тези, при които се отделя въглерод. На тези реакции противостои газифи-кацията на въглерода с водни пари.

Паровата конверсия на въглеводородите се осъществява в стома-нени реакционни тръби (d = 100 – 150 мм) с външно подгряване. Паро-газовия поток се движи през слой от катализатор с височина до 12 м. Максимално възможната обемна скорост на суровината зависи не само от активността на катализатора, но и от скоростта на подаване на топли-на, а също и от съпротивлението на катализаторния слой.

В резултат на разработването на високоактивни катализатори, лимитиращ фактор при провеждане на процеса се е оказало подаването на топлина. Ускоряването на топлопреноса в слоя катализатор при прове-ждане на процес под налягане, а също и усъвършенстване конструкцията на пещите и увеличаване дължината на реакционните тръби довело довело до това, че съпротивлението на слоя катализатор станало лими-тиращ фактор на процеса. То в значителна степен зависи от размера и формата на частиците на катализатора и за понижаване съпротивление-то на слоя се използват катализатори с по-големи размери и с пръстено-видна форма.

Процесът на конверсия протича на активната повърхност на катали-затора. Външната повърхност на частиците е относително неголяма и тя се увеличава за сметка на увеличение пористостта на катализатора и създаване на развита вътрешна повърхност.

Към катализатора има изисквания относно неговата термична, хи-мична и механична устойчивост. Срокът на използване на катализатора не трябва да е по-малък от 2 години. Катализатора за ПК на въглеводоро-дите се оценява по съвкупност от свойства като: активност, селективност, коефициент на хидравлично съпротивление, здравина и т.н.

Изброените изисквания не са изчертателни. В случай на временно нарушение в системата за очистване от серни съединения е възможно отравяне на катализатора, така че, той трябва да притежава способност за възстановяване на активността. При понижаване на отношениеот пара кам суровина, е възможно на катализатора да се отдели въглерод, което обикновено води до неговото унищожаване. Катализатор, който не се е разрушил, трябва да може да възстанови своята активност след газифи-кация на въглерода. Също, катализаторът не трябва да отделя летливи компоненти като серни съединения, силициеви оксиди и кисилини под действие на водните пари. Тези съединения може да попречат на по-нататъшното протичане на процеса.

Катализаторите за ПК съдържат активен компонент, промотор и но-сител. Като активен компонент се използва никел. Кобалтът е по-малко достъпен и затова не се използва. Паладий, платина, родий и рутений, въпреки, че са по-ефективни от никела са значително по-скъпи. Процеса се катализира от активните центрове, затова основно значение има акти-вната повърхност, а не общата повърхност.

Носителят придава на катализатора механична здравина, позваля-ва да се съкрати разхода на активния компонент и да обезпечи необходи-мата високоразвита повърхност. Никелът на повърхността на носителя е във вид на малки кристали. В условията на парова конверсия при високо съдържание на пара и температура по-висока от 750 ⁰ С е възможно нара-стване на кристалите и свързано с това понижаване на активността. Носителят трябва да възпрепятства този процес, т. е. трябва да стабили-зира катализатора и не трябва да променя свойствата си до температура до 900 ⁰ С. В качество на носител се използва алуминиев оксид в α – мо-дификация, оксиди на магнезия и оксиди на силиция.

Неголемите добавки от промотор (1 – 1,5%) към основния компо-нент позволява да се повиши и съхрани активността на катализатора. Като промотор се използват оксиди на магнезия и алуминия. В някои ка-тализатори с цел интензификация на реакцията на газификация на въгле-рода, в неголеми количества се добавят алкални метали. Във връзка с летливостта на алкалите са предложени катализатори на основа оксиди на урана.

Използват се два метода за производство на катализатори. По пър-вият соли на металите се смесват с прахообразен носител и се формоват чрез екструзия от мокра тестообразна маса или чрез сухо пресоване. Често в качество на свързваща добавка се използва цимент.

По втория метод, върху формувания и закален носител, чрез дву-, три- или четирикратно напояване с воден разтвор на соли се нанася на-пример Ni(NO₃ ) върхуα-Al₂ O₃ . По втория метод се получават катализатори съдържащи до 10% Ni. Катализатор с по-високо съдържание на никел се получава чрез формуване. За по-добро смесване на компонентите, те биват съвместно утаявани под формата на хидрати, оксиди или карбона-ти.

Готовият катализатор, независимо от метода на получаване, се из-пича при температура 400 – 500 ⁰ С, при което солите на Ni преминават в кристална форма.

С особено внимание трябва да се добавя към носителя магнезиев оксид, тък като в резултат на неговата хидратация е възможно да се раз-руши катализатора или да се намали здравината му. Хидратацията може да стане при понижаване на температурата под 425 ⁰ С, затова при темпе-ратури по-ниски от 500 ⁰ С е задължително да се избягва контакт на ката-лизатор съдържащ MgO с водна пара. Калциевият оксид, в състава на носителя, ако не е химически свързан, напримес с алуминиев оксид(кал-циев алуминат), също е способен на хидратация.

При конверсия на нефтозаводски газове и бензини има опасност от отлагане на въглерод на катализатора. За конверсия на бензини, фирмаICIе разработила катализатор 46-1 с добавка от акален метал. В този катализа-тор калият е химически свързан с алумосиликати, образувайки комплекс-ни съединения, например KAlSiO₄ . В условията на ПК под действие на водна пара и въглероден диоксид тези съединения бавно се разлагат с образуване на неголеми количества калиев карбонат. Той предотвратява отлагане на въглерод, но от друга страна е летлив и постепенно се унася от реактора. Влошава се работата на котел-утилизатора, поради отложенията от калиев карбонат. За да се избегне това е предложено на изход от реактора да се зарежда друг катализатор 46-2, който химически свързва калия. Последният катализатор едновременно с това и служи за конверсия на метана.

Магнезиевият оксид също способства за предотвратяване отделяне на въглерод върху катализатора. Има съобщения за разработка на ката-лизатор с високи якостни показатели от магнезиев оксид без добавка от алкални метали, съдържащ 7% Ni. Вследствие някои свойства на магне-зия не се отделя въглерод дори при отношение пара:газ = 2:1.

Като най-радикално решение на проблема с конверсия на хомоло-зите на метана следва да признаем двустепенния процес на ПК. В 1-ва степен процеса се води в адиабатен реактор при 450 – 520 ⁰ С с получава-не на газ, съдържащ преимуществено метан. Във 2-ра степен се провеж-да пълна конверсия на метана в реакционните тръби с външно нагряване и с използване на добре представящи се катализатори. В последните години за частична конверсия на въглеводородите са разработени високоефективни и устойчиви катализатори.

Катализаторите за частична конверсия също съдържат никел като активен компонент. По-ниската температура на процеса изисква използ-ване на по-активни катализатори. Повишаване на активността на катали-затора се постига чрез увеличаване на концентрацията на никел до 40 – 60%, увеличаване на относителната повърхност до 100 – 300 м² /гр и относителната повърхност на активния компонент – никел до 20 – 60 м² /гр. Следва да се отбележи, че повишаване концентрацията на никел в катализатора не означава увеличаване на неговата относителна повърх-ност, което е видно от следните данни:

Концентрация на никел, %........ 5 17 30 53 73

Относителна повърхност на

активния компонент Ni, м² /гр.... 1 14 25 52 43

Активността на катализатора зависи от носителя и метода на про-изводството му. За катализатор за частична конверсия се използват малки сферички от алуминиев оксид γ–модификация. По-доброто раз-пределение на никела се постига при утаяване на никел съвместно с алу-миний в разтвор на тези метали. Падащите при това аморфни сфери от хидрогел, при по-нататъшна кристализация се разпадат на по-малки кристали, образувайки голяма контактна повърхност. В качество на про-мотор може да се използва магнезиев оксид, титанов диоксид и циркони-ев оксид.

Табл. 11 Характеристика на катализаторите за конверсия на въглеводороди, произвеждани в Русия

За да се предотврати отделяне на въглерод към катализатора се добавят алкални метали, катализиращи газификацията на въглерода. В този случай добавката на алкален метал е по-оправдана, отколкото при каталицаторите за пълна конверсия, доколкото до 500 ⁰ С алкалите почти не се унасят. От алкалните и алкалоземни метали, най-често се препо-ръчва добавка на калий, макар че има и препоръки за Ba, Mg и Са. Изпол-зват се също катализатори съдържащи 10 – 30% NiнаAl₂ O₃ . В такъв ка-тализатор се добавя 5 – 25% Zn илиCr и се промотира с вече споменати-те добавки.

Основните производители на катализатори са фирми като Gendler (САЩ), ICI(Англия), BASF(Германия). Фирма Gendler произвежда катали-затор G-56 с различно съдържание на никел в пръстеновидна форма. Фирма ICIима катализатор 57-1, предназначен за ПК на природен газ и нефтозавод-ски газове, несъдържащи ненаситени въглеводороди, при налягане до 3 МРа и температура до 850 ⁰ С. Съставът на катализаторите от фирма ICIе следния:

марка............ 57-1 46-1 марка...........57,1 46-1

Ni ……………. 32 21 Al₂ O₃ ……….. 54 32

CaO …………. 14 11 MgO ………… - 13

SiO₂ …………. 0,1 16 K₂ O …………. - 7

1.2.4 Загуба на активност на катализатора

Под действие на каталитичните отрови, катализаторите могат час-тично или изцяло да загубят своята активност. В редица случаи е възмо-жно тя да се възстанови, ако не нацяло, то поне частично, след прекратя-ване действието на отровителя. Някои вещества отрявят катализатора необратимо. Към каталитическите отрови следва да се отнесат: сярово-дород и органични съединения на сярата, съединения на арсена, халоге-ните, фосфора, оловото и медта. Суровина и пара, подадени отделно или в недостатъчни количества също могат да са отровители.

Загуба на активността е вследствие химичното взаимодействие на никела с катализаторния отровител и образяване на неактивни съедине-ния. За отравяне на катализатора е нужно в такова взаимодействие да са встъпили дори само активните центрове на Ni. Например, катализатор съдържащ 15% Ni бил отровен при 750 ⁰ С, когато съдържанието на сяра в него било едва 0,005%, т. е. когато само 0,069% от Ni са образували сул-фид. По-активните катализатори, по принцип са и по-чувствителни към отровители. Така повишаване качеството на катализаторите е довело до изискване към по-добро очистване на суровината от сяра.

Отравяне на катализатора със сяра е възможно при нарушаване режима на работа на инсталацията за сероочистка. При непродължител-ни нарушения, катализаторът в срок от няколко денонощия възстановява активността си. При отравяне на катализатора се нарушава кинетичното равновесие на реакцията на образуване и газификация на въглерода, което може да доведе до отлагане на въглерод и разрушаване на катали-затора.

Хлорът е силен отровител на катализаторите за ПК на въглеводо-родите и в още по-голяма степен за катализаторите за нискотемператур-ната конверсия на въглеродните оксиди. Йоните на хлора могат да попа-днат на катализатора от водните пари при недобро обезсоляване на химически очистената вода.

Катализаторът губи своята активност и при продължително въздей-ствие на водна пара, вследствие окисление на никела. В условия на ПК съотношението между окислителя (водни пари) и възстановяващия ком-понент (СО и Н₂ ) е такова, че реакцията на възстановяване преобладава над реакцията на окисление и никелът в по-голяма част се намира във възстановено състояние. На вход в реактора при 400 – 500 ⁰ С конверсия не протича и възстановяването е слабо и в участък с дължина 1 - 3 м, къ-дето става подгряването на компонентите до 600 – 700 ⁰ С, процесите на окисление преобладават над тези на възстановяване. Така в началния участък никела се окислява и катализаторът губи своята активност, което от своя страна задържа началото на реакция. В такива условия началния участък работи като подгряващ за суровина и пара, което не е ефективно. Ако в газа постъпващ за конверсия има водород, условията за възстано-въване на катализатора в началните участъци се подобряват и никелът се съхранява във възстановен вид.

Окисление на никела в целия обем на катализатора може да стане при прекратяване или намаляване подаването на суровина и запазване подаването на пара. При 700 – 800 ⁰ С никеловият оксид взаимодейства с алуминиевия оксид, преобладаващ в носителя, с образуване на никелов алуминат (шпинел) по реакцията:

NiO + Al ₂ O ₃ → NiiAl ₂ O ₄

Полученият шпинел не притежава каталитична активност. Реакция-та протича по-бързо с γ-Al₂ O₃ и значително по-бавно с α- Al₂ O₃ . Катали-затор съдържащ α- Al₂ O₃ може да бъде нагряван с водни пари до 800 ⁰ С без да се образуват шпинели. Възстановяването на катализатор, в който никелът се е окислил не е сложно, ако пък са се образували шпинели, е необходимо третиране с водород при 800 ⁰ С.

1.2.5 Механизъм и кинетика на парова конверсия на въглеводороди

Механизмът на реакция между метан и водна пара на никелов ката-лизатор не е точно установен. Редица автори считат, че това е реакция от първи порядък, т. е. нейната скорост е право пропорционална на кон-центрацията на метана. Изследвания, направени върху реален катализа-тор, показали, че макрокинетиката на ПК на метана се подчинява на вътренодифузионния режим и скоростта на реакция (w, mol/sна 1м³ от катализатора) се описва с уравнението:

w = η . k . p_{CH 4}

където η - фактор на ефективноста, отчитащ масообмена; k – реална скоростна константа на реакцията (при отсъствие на вътрешнодифузинни пречки); p_{CH 4} – парциално налягане на СН₄ , МРа.

Факторът на ефективност зависи от отношението между размера на катализаторните гранули и дълбочината на проникване на реакцията в тяхната вътрешност. По данни, дълбочина на проникване във въкрешно-стта на катализатор с диаметър 1,2 мм е само 0,04 мм. За катализатора на фирма Gerdler – G-56В, факторът на ефективност зависи от размера на частиците. При размер 6,4 мм η = 0,216, а при гранули с размер 0,51 – 0,84 мм η =0,954. По тези данни дълбочината на проникване във вътреш-ността на гранулите е 0,2 – 0,3 мм. Тази величина свидетелства за това, че катализаторът работи с малка част от повърхностния слой. Така се оказва, че не повече от 5 – 8% от никела, съдържащ се в катализатора контактира с реагиращите вещества.

Намерена е примерна зависимост на скоростта на реакция от външ-ната повърхност на катализатора, която е свързана с малката дълбочина на проникване на реакцията във вътрешността на гранулите. Ако се вклю-чи фактора на ефективност в скоростната константа, уравнението ще приеме вида:

w = k . p_{CH 4}

За катализатор ГИАП-3, k се определя от уравнение:

k = 2,1.10⁴ . S . e ^{-19400/ RT}

където Seотносителната повърхност на катализатора, см² /гр.

В редица разработки са открити затормозяващи влияния от продук-тите на реакцията върху скоростта на ПК на метана. Затова, скоростта на реакция се описва с уравненията:

w = k . p_{CH 4}

p_H2

w = k. p_CH4 .p_H2O

10.p_H2 + p_H2O

w = k. p_CH4

1 + a(p_H2O /p_H2 ) + b.p_CO

Още по-малка е яснотата по отшение механизма на ПК на висшите въглеводороди. Установено е само, че в процеса на ПК хомолозите на метана се превръщат в метан, т. е. протича процес на частична конвер-сия. Предполага се, че въглеводородът, попаднал на повърхността на катализатора се дисоциира и образува радикали СН_х , които реагират с водна пара и водород. В резултан на взаимодействие на радикали с вод-ни молекули, се образуват въглероден оксид и водород, а при взаимодей-ствие с водород – метан и въглерод. Така разрледан механизмът на кон-версия включва крекинг на въглеводороди, хидриране на продукти на кре-кинга и газификация на получения въглерод.

Има и други предположения за механизма на процеса на частична конверсия с преимуществено получаване на метан. Отначало става кон-версия на въглеводорода:

2СО + 2Н₂ → СН₄ + СО₂

СО₂ + 4Н₂ → СН₄ + 2Н₂ О

Противоположно мнение, предложено от други изследователи, че в началото се образува метан, който в последствие се подлага на конвер-сия с пара и се образува СО, СО₂ и Н₂ . В други трудове е посочено, че първата реакция е на хидрокрекинг на въглеводородите:

С _n H _{2 n +2} + ( n – 1) H ₂ → nCH ₄

, а след това е вече реакция на конверсия на метана.

Липсата на яснота около механизма на процеса не позволява да се даде кинетично уравнение за частичната конверсия. В своя труд L. U. Hymanсе опитва да заобиколи това затруднение като предлага такава су-марна реакция за ПК на въглеводородите:

C_n H _{2 n +2} + mH ₂ O → xCH ₄ + yCO ₂ + zCO + iH ₂

и математически задоволително описва резултатите от експеримента.

1.3 Парова конверсия на въглеродния оксид

Газът, получев в процеса на ПК и паро-кислородна газификация, съдържа заедно с водорода и метан, въглероден оксид и диоксид. Кон-центрацията на въглеродните оксиди в газа, получени при конверсия на различни въглеводородни суровини се колебае от 6 – 15%, а в газ, полу-чен от газификация на мазут достига до 45%.

В резултана на конверсия на въглеродните оксиди с водна пара се получава допълнително количество водород, равно на съдържащия се в газа СО. Реакцията протича без промяна на общия обем от реагенти, съ-провожда се от отделяне на топлина и не зависи от налягането. С пони-жаване на температурата, равоновесието се премества към образуване на водород и въглероден диоксид.

В реални условия на протичана на процеса на ПК на въглеводороди и паро-кислородна газификация на мазута, когато реакционната темпера-тура подмине 800 ⁰ С, пректически се достига равновесие на реакцията на конверсия на въглеродния оксид и концентрацията му в газа, постъпващ за конверсиям; тази концентрация обикновено отговаря на равновесната за максимана температура на конверсия на въглеводороди или газифика-ция. В отделни случаи се наблюдава по-ниско съдържание на СО, което може да се случи, ако реакция протича при по-ниска температура в колек-торите след изхода на газа от тръбите на пеща за конверсия на въглево-дороди или на агрегата за газификация. Този ефект е незначителен, по-ради краткото време на престой на газа в системата пред реактора за конверсия на СО.

Знаейки състава на газа постъпващ за конверсия на СО, и констан-тата на равновесие (таблица 12), може чрез уравнението за константите на реакцията и данните от материалния баланс да се пресметне равно-весната концентрация на СО и други компоненти. В таблица 13 са приве-дени данните за материалния баланс на конверсия на въглеродния оксид (изчислено за 100 мола от изходния газ).

Като заместим стойностите на равновесните концентрации на ком-понентите във влажния конвертиран газ в уравнението за константите на конверсия на СО с пара и го решим за „х”, ще пулучим

Табл. 12 Константи на равновесие а реакцията СО + Н₂ О СО₂ + Н₂

Табл. 13 Материален баланс за изчисляване на равновисието на конверия на въглероден оксид

Изчисленията показват, че за достигане на дастатъчно ниска кон-центрация на въглероден оксид в конвертирания газ, конверсията трябва да се провежда при температура не по-висока от 250 ⁰ С. С цел повишава-не производителността на процеса, конверсията обикновено се провежда на две степени: на първа се използва високотемпературен желязохромен катализатор, на втора – нискотемпературен катализатор, на който медта е активен компонент. Преди откриването на нискотемпературните катали-затори, конверсията на въглероден оксид се е провеждала на железохро-мен катализатор при 350 – 450 ⁰ С в няколко степени. Високата степен на превръщане на СО се достигала за сметка на големия излишък на водна пара и очистване на конвертирания газ от въглероден диоксид между сте-пените. Такава схема е тромава и неикономична, затова с основно значе-ние на изследванията за този стадий е откриването на нискотемперату-рен катализатор.

Двустепенната конверсия на въглероден оксид на първи стадий се провежда при 350 – 400 ⁰ С, а на втори – при 220 – 250 ⁰ С. В газа, на вход на първа степен, отношението пара:газ се определя от режима на пред-ходния стадий (конверсия на въглеводородите) и трябва да се поддържа не подържа не по-ниско от 0,6:1 при налягане 2МРа и не по-ниско от 0,9:1 при налягане близко до атмосферното. Ако в газа получен на предходния стадий парата е недостатъчно, тя се добавя. Излишъкът на пара е благо-приятен за провеждане на конверсия, но при определени условия той мо-же да способства за отравяне на катализатора.

Обемната скорост също зависи от налягането, при което се осъще-ствява прощеса и се променя от 1000ч^-1 при налягане, близко до атмос-ферното, до 2500ч^-1 при 2 МРа. Налягането на процеса обикновено зави-си от налягането на предходния стадий. На инсталации за ПК на въглево-дороди, конверсия на въглеродния оксид се води при налягане близко до атмосферното или при 2,0 – 2,5 МРа. На инсталации за газификазия на-лягането може да бъде повишено до 15 МРа. Въпреки, че изменение на налягането не влияе на равновесието на реакцията, повишеното наляга-не се оказва благоприятно влияние на кинетичните фактори, които позво-ляват да се увеличи обемната скорост на газа.

В описаните условия конверсия на въглероден оксид протича с дъл-боко превръщане, близко до равновесното. Във всеки случай съдържа-нието на СО в газа след високотемпературна конверсия е 3 – 4%, а след нискотемпературна конверсия – до 0,5%. В реални условия дълбочината на превръщане на СО на стадия на високотемпературна конверсия е92 – 95%, а на стадия на нискотемпературна конверсия 90 – 92% от равно-весната дълбочина а превръщане.

За стадия на високотемпературна конверсия в началото се е из-ползвал катализатор на основата на Fe₃ O₄ . След това той е бил осъвър-шенстван с въвеждане на оксиди на хрома, възпрепятстващи увелича-ването на кристалите на Fe₃ O₄ , което увеличава срока на работа на ката-лизатора. Днес за този стадий на процеса се използват само модифика-ции на железохромния катализатор, отличаващи се по начина на произ-водство. Основни характеристики на двата железохромни катализатори № 482 и С-12-1 са следните:

№482 С-12-1

Форма.................................. гранули таблетки

Диаметър, мм..................... 4,5 – 5,5 9,7

Височина, мм...................... 5 – 20 4,9

Съдържание, %

желязо......................... 89 – 90 85,8

хром............................. 7,0 – 7,5 9,4

Активност* по скоростна кон-

станта при 350 ⁰ С, см³ /гр ката-

лизатор в час..................... 1,0 – 1,3 1,30

Механична якост на

надлъжно напрежение, MN/m² 35 – 40 35

напречно напрежение, MN/m² 82,2 251

Относителна плътност, кг/м³ 1150 1200

Относителна повърхност, м² /гр 25 – 30 110

Обем на порите, см³ /гр..... 0,32 0,24

в това число с радиус

r < 7,5 нм 0,03 0,12

r > 7,5 нм 0,29 0,12

* активността е измерене на инсталация от проточен тип:

размер на зърната 1 – 2 мм, температура 350 ⁰ С, отно-

шение пара:газ = 3:1, обемна скорост 1200 ч^-1

Срокът на използване на катализатора се определя основно от ме-ханичната якост; в процеса на работа той постепенно се разрушава, кое-то води до увеличаване на хидравличното съпротивление на слоя. Последното се наблюдава по-малко при използване на таблетирани ката-лизатори, но при тяхното използване се влошава дифузията и мате-риалът от вътрешността на таблетката се използва слабо. За подобрява-не на условията на дифузия се използва катализатор със ситно зърно или таблетки с малки размери. За намаляване на съпротивлението се използ-ват конвертори от радиален тип.

Желязохромният катализатор е малко чувствителен към отравяне от серни съединения, но съдържащите се в него или погълнати серни съединения, при взаимодействие с водород образуват H₂ S, който може да предизвика отравяне на катализатора в нискотемпературния стадий на конверсия. Затова при извеждане на инсталацията в режим газ от ре-актора, зареденият железохромен катализатор се изважда от схемата до-като в него се съдържа сероводород.

В състава на катализатора за нискотемпературна конверсия се въ-веждат мед, цинк и алуминий. В невъзстановена форма катализаторът е неактивен. В процеса на възстановяване CuOпреминава в проста мед, която се явява катализатор на процеса. Цинковиятоксид изпълнява роля на стабилизатор, препятстващ увеличаване на размерите на кристала на медта, което може да намали активната повърхност на катализатора. За тази цел служи и алуминиевия оксид, а също и хромния оксид.

Активността и стабилността на работа на катализатора в голяма степен зависи от метода на производството му. Така например, цинко-медните катализатори с добавка на хромен оксид се приготвят чрез съв-местно утаяване имат висока активност, но не са достатъчно стабилни. Друг метод се състой в смесването на прахове от меден оксид и цинков оксид с концентриран разтвор на (NH₄ )₂ Cr₂ O₇ и последващо закаляване и формуване. Катализаторите приготвени по този метод поддържат актив-ност на достатъчни високо ниво в продължение на 1 – 2 години. Такъв е срокът на работа на цинкомедните катализатори на фирмите Gendler, CCI и ICI. Активен и стабилно работещ катализатор ГИАП, се приготвя чрез разтваряне на Сu₂ CO₃ в хромен анхидрид (CrO₃ ) и смесвана разтвора със суспензия на цинков оксид. Получената маса се промотира, суши, закаля-ва и таблетира. В качество на промотор се използва манганов оксид, алу-миний, магнезий и титан.

Нискотемпературният катализатор е много чувствителен към отра-вяне от серни съединения и халогени. Условията на процеса са благопри-ятни за образуване на цинков и меден сулфид, но механизмът на отравя-не е свързан преди всичко с образуване на цинков сулфид и възникващо-то от това уголемяване на медните кристали. Аналогично е действието на йоните на хлора. Отравянето става послойно по ход на газа. Рязкото понижаване активността на катализатора в долните части на слоя се наб-людава при съдържание на сяра от 0,12%. Концентрацията на хлора, дос-татъчна за отравяне на катализатора е под аналитично измеримото ниво (0,1 мг/м³ ). За да се избегне отравяне на катализаторите, във връхната зона,първ по хода на конвертирания газ, се зарежда поглътител предста-вляващ смес от цинков оксид и активен алуминиев оксид. Използват се също и зеолити.

Друга причина за дезактивация на катализатора може да бъде прег-ряване на слоя, предизвикващо неговото спичане. За високотемператур-ния катализатор не трябва да се допускат температури по-високи от 500 ⁰ С, за нискотемпературния – по-високи от 260 ⁰ С. Опасност от прегряване може да възникне както при възстановяване, така и в процес на конвер-сия, доколкото реакциите на възстановяване на железния и медния оксид и реакцията на конверсия протичат с отделяне на значително количество топлина.

Количеството топлина отделящо се на стадия на високотемпера-турна конверсия, зависи преди всичко от концентрацията на СО в конвер-тирания газ. В адиабатен реактор повишението на температурата на кон-вертируемия газ в реални е около 10 ⁰ С на всеки процент превърнат въг-лероден оксид. Обикновено съдържанието на въглероден оксид в газа, получен от паровата конверсия на въглеводородите не превишава 6% от-несено към влажния газ. В такъв случай високотемпературната конверсия на СО може да се проведе в адиабатен реактор в една степен. При по-ви-соко съдържание на въглероден оксид процесът се провежда в няколко степени с междинно охлаждане на конвертирания газ.

Газът постъпващ за нискотемпературна конверсия, независимо от състава на изходната суровина, съдържа не повече от 2,5% СО. Следо-вателно повишението на температурата не трябва да е повече от 25 ⁰ С, което е напълно допустимо, а прегряване е допустимо само при наруше-ние в режима на работа на предходния стадий. Характеристиката на изменение на температурата в катализаторния слой е свързана с разпре-делението по дължината на реакционната зона на реакцията на въглеродния оксид и зависи от активността на катализатора (фигура 8)

Относно кинетиката на конверсията на въглеродния оксид е предло-жен механизъм на реакция на повърхността на оксидния катализатор:

Н₂ О + () →Н₂ + (О)

СО + (О) → С О₂ + ()

Н₂ О + СО →С О + Н₂

, където (О) – атомът на кислорода на повърхността на катализатора, () – активния центърна повърхността на катализатора.

За реакции, протичащи в кинетичната област е предложено уравне-нието:

w = k . p_{H 2 O .} p_CO – k ^-1 . p_{CO 2} .p_H2

B . p_{H 2 O} + p_{CO 2}

, където w е скорост на реакция в mol/s на 1 м³ от катализатора; k – кон-станта на скоростта, В – отношение на скоростта на правата и обратна ре-акция.

Зависимостта на k и В от температурата за железомолибденовия катализатор е следната:

k = - 34000 + 10,2 B = 8800 + 2,32

4,57. T 4,57. T

За по-точно отределяне на кинетичните фактори, J . S . Cambell и В. И. Атрощенко предлагат уравнение включващо ролята на дифузията и по-пълно описващо процеса. B . Banerjee предлага емпирична формула за скоростта на реакция w (м³ /ч на 1 м³ от катализатора) от различни показа-тели на процеса, отчитащи такива фактори като дифузия, стареене и отравяне на катализатора:

w = 8,26.106. e ^{-4,38.103/ T} . P ^{0,5 P /250} .0,2145. ѱ .( X_{H 2 O} /0,37)^0,5 .4,5/ d

, където 0,2145 – коефициент, отчитащ стареенето на катализатора и ди-фузията; Х_Н2О – концентрация на водни пари в газа; ѱ – коефициент, отчитащ отравянето на катализатора със сяра (при изменено съдържание на серни съединения от 0,6 до 20 мг/м³ от сухия газ ѱ се изменя от 0,1 до 0,37); d – диаметър на частиците на катализатора.

Тази зависимост се използва за пресмятане на обема на зарежда-ния катализатор за висикотемпературна конверсия на въглероден оксид при известен срок на употреба на катализатора.

1.4 Метаниране

Газът, получен след конверсия на въглероден оксид и очистване от въглероден диоксид съдържа от 0,2 до 0,5% СО и до 1% СО₂ . Използване на този газ за различни процеси в нефтопреработката и нефтохимията е нерационално, а понякога и невъзможно. С цел очистване на газа от при-меси на въглеродни оксиди се използва реакциата на метаниране:

СО + 3Н₂ → СН₄ + Н₂ О + 206 kJ

CO₂ + 4H₂ → CH₄ + 2H₂ O + 165 kJ

Принципните преимущества на метанирането се състоят в то-ва:

1. За провеждане на процеса не е необходимо на вход да се добавят допълнителни вещества; в газа подлагащ се на очистване се съдържа значително количество водород, което спомага за пъл-ното протичане на реакцията на метаниране.

2. В газа, който се подлага на очистване се съдържа СН₄ и Н₂ O, следователно в процеса на метаниране не се вкарват вещест-ва, несъдържащи се в него до провеждането на този стадий.

3. Метанирането позволява едновременно да се очисти газа от примеси на кислород по реакцията:

Н ₂ O + 0.5O₂ → H₂ O + 242 kJ

Последното обстоятелство, което е съществено в този случай е ако охлаждането на газа на предходния стадий се осъществява с пара или впръскване на вода.

Реакцията на метаниране на СО е реакция обратна на ПК на метана и ТД й характеристики са дадени на стр. 12, а стойността на константите на равновесие са дадени в таблица 14:

Табл.14 Константи на равновесие (К ₂ ) на реакцията СО + Н₂ О СО₂ + Н₂

Константата на равновесие в реакцията на метаниране на СО₂ се определя от уравнението:

К_р = р_СН4 .(р_Н2О )²

р_СО2 .(р_Н2 )⁴

В температурния интервал 200 – 900 ⁰ С нейните стойности са след-ните:

Температура, ⁰ С К_р Температура, ⁰ С К_р

200 9,509.10⁸ 600 7,868.10^-1

250 1,377.10⁷ 650 1,930.10^-1

300 3,998.10⁵ 700 5,424.10^-2

350 1,980.10⁴ 750 1,714.10^-2

400 1,491.10³ 800 5,995.10^-3

450 1,570.10² 850 2,292.10^-3

500 2,171.10 900 9,478.10^-4

550 3,761

Равновесни концентрации на въглеродните оксиди могът да бъдат пресметнати, вземайки предвид уравнението за равновесните константи на реакциите и материалния баланс на процеса.

В условията на метаниране на газове получени в процеса на ПК, из-менението на концентрацията на водорода може да се пренебрегне. В то-зи случай пресмятането на равновесните концентрации на въглеродните оксиди значително се опростява и техните стойности могат да бъдат опре-делени с помощта на уравненията:

р_СО = (р_СО )² р_СО2 = 4.(р_СО2 )³

К_р .(р_н2 )³ К_р .(р_Н2 )⁴

,където р_СО , р_СО2 и р_Н2 са парциалните налягания на компонентите на газа подлаган на метаниране.

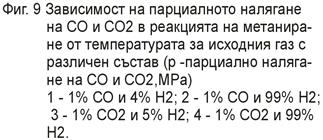

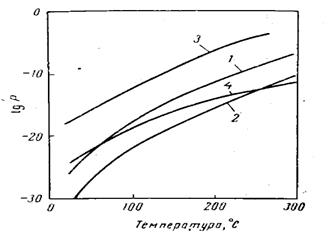

Зависимостта на парциалните налягания на оксида и диоксида на въглерода в условията на ТД равновесие от температурата при съдържа-нието им в изходния газ в количество 1% е показана на фигура 9. При голям излишък на водород реакцията на метаниране при температури до 300 ⁰ С са практически необратими.

Повишаване на налягането е ТД благоприятно за протичане на реак-цията. Метанирането се провежда обикновено при 280 – 350 ⁰ С, налягане-то на процеса се определя от налягането на стадия на очистване от СО₂ , но ако полученият водород в последствие се компримира е възможно да се използва схема, предвиждаща метаниране при по-високо налягане. Обемната скорост зависи от налягането на процеса и използвания катали-затор и се колебае в границите от 1000 – 1500 ч^-1 , при атмосферно налягане до 6000 – 8000 ч^-1 при 2Mpa.

Съществен фактор при метанирането е отвеждането на отделящата се реакционнна топлина. Тук повишението на температурата на газа е 74 ⁰ С на 1% СО и СО₂ встъпващи в реакция. Процесът е едностепенен и се провежда в адиабатен реактор. При тази концентрация оксидите на въгле-рода в газа, постъпващ за метаниране се ограничава от горната граница на работната температура на катализатора. Практически общото съдър-жание на въглеродни оксиди в изходния газ не превишава 1%. Отделянето на топлина се съпровожда също с реакция на възстановяване на катали-затора, обаче опасността от прегряване практически отсъства.

Хидрирането на въглеродните оксиди се осъществява с висока ско-рост върху катализатори изготвени на основа на метали от VІІІ група, но при производството на водород метанирането се извършва на никелов катализатор. В състава на катализатора влизат също носител (различни форми на алуминиеви и силициеви оксиди) и промотиращи добавки (нап-ример МgO, Cr₂ O₃ ). В повечето случаи се използва катализатор във вид на таблетки.

Кинетическите закономерности на реакцията на метаниране на СО са изучени по-обстойно от метанирането на СО₂ . Предложено е уравнение за скороста на метаниране на СО в отцъствие на СО₂ .

w = k . (p_H2 )^1/2 .(p_CO )^3/2

(p_CH4 )

,където k – скоростна константа.

По други данни реакцията е от първи порядък по въглеродния оксид. Забелязано е, че при провеждане на реакция на метаниране скоростта на хидриране на СО₂ е по-ниска отколкото при отсъствие на СО. Затова обик-новено в газа след метаниране остатъчното съдържание на СО₂ е по-високо от съдържанието на СО. В реални условия провеждането на про-цеса, скоростта на тези реакции се забавя от дифузията и нейната зависи-мост от общото налягане на процеса се изразява с формулата:

w = k.P^0,3…0,5

Табл. 15 Характеристика на катализаторите за метаниране

След нискотемпературната конверсия на въглеродния оксид, газът постъпващ за метаниране не съдържа вредни за катализатора примиси. Действието на различните абсорбенти върху катализатора за метаниране е следното:

Адсорбент Действие

Воден разтвор на калиев Блокира порите на катали-

карбонат затора за метаниране при

изпарение на разтвора

Воден разтвор на калиев Същото действие, но ди-

карбонат + 3% диетанол етаноламина е безвреден

амин

Сулфолан, вода, диизо- Сулфоланът се разлага и

Пропаноламин предизвиква сярно отравяне

Моно- и диетаноламина Няма отровно действие

във воден разтвор

Метанол Същото

Друга причина за дезактивация на катализатора може да бъде него-вото прегряване от попадане на големи количества въглеродни оксиди вследствие от нарушаване на работния режим на стадия конверсия на оксидите на въглерода и промивка на конвертирания газ от СО₂ . Ако част от газа постъпващ за метаниране байпасира стадия на конверсия на СО е възможно отравяне на катализатора за метаниране със серни съединения. То е аналогично на отравянето на катализатора от частична-та конверсия.

2 . Газификация на въглеводороди и нефтени остатъци

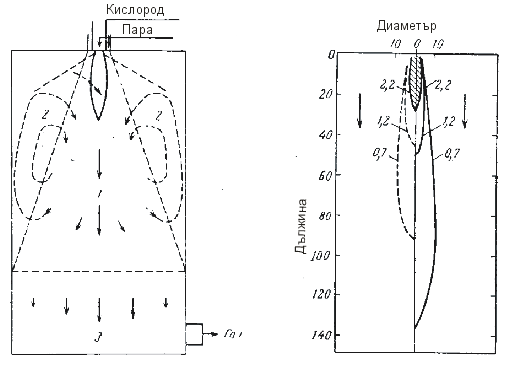

Процесът на газификация (частично окисление с кислород) на газо-образни и течни горива се осъществява във факел при температура 1300 – 1600 ⁰ С и налягане 3,0 – 10,2 MРa в стоманени реактори, футировани с огнеопорни материали. Газообразни и течни горива, кислород и пара се подават в реактора през горелка, където става разпрашаване на течното гориво на малки капчици и смесването им с окислителя. Капките гориво се изпаряват в атмосферата на горещия газ и взаимодействат с кислорода, образувайки факел. При частично окисление на пари и газове се изключва само стадия на разпрашаване и изпарение.

Процесът на газификация се осъществява при недостиг на кислород с образуване на горещ газ. В качество на окислител служи кислорода. Участието на другия окислител – водните пари – в процеса на газифика-ция на въглеводородите е малко. Сярата се превръща в сероводород в повече от 90%. Около 0,5 – 3% от въглеродното гориво се превръща в сажди.

Полученият газ на 90 – 95% се състои от СО и Н₂ . В него се съдържа също въглероден диоксид, метан, азот, сероводород, органични съедине-ния на сярата, а също и непрореагирали водни пари. Необходимата дъл-бочина на превръщане без използване на катализатор се достига за сметка на провеждането на процеса при висока температура. Процесът се води при автотермични условия; топлината се получава за сметка на екзо-термичните реакции на газификация с образуване на СО и СО₂ .

Състава и добива на газа в процеса на паро-кислородна газифика-ция на алифатните въглеводороди се определя от условията на равнове-сие на същите реакции на парова конверсия на метана и конверсия на СО, които определят състава и добива на газ от ПК. Разликата е в това, че в реактора заедно с пара се подава и кислород, в който, макар и в неголеми количества се съдържа и азот. Уравненията на материалния баланс са дадени в таблица 16.

Газифията на алифатни въглеводороди с паро-кислородно подаване в производство на водород се използва рядко, тъй като е икономически неефективно в сравнение с паро-каталитичната конверсия. Практически интерес за производство на водород представлява газификацията на неф-тените остатъци – мазут, гудрон и др.

В състава на нефтените остатъци влизат не само високомолекулни парафинови въглеводороди, но и ароматни, хетероциклени и други съеди-нения. За технологични пресмятания на процеса на газификация е доста-тъчно да се знае елементния състав на суровината. Технологичните прес-мятания се улесняват и от това, че процеса се води при високотемперату-рни условия, когато съдържанието на метан в газа според условията на ТД равновесие е ниско и се определя основно от емпирични данни и лежи в границите 0,3 – 0,5% от газа.

При въвеждане на 0,5 м³ водна пара и 1 м³ кислород и достигане на равновесие не става отлагане на въглерод, но в действителност при про-цеса на газификация се отлага въглерод във вид на сажди. Затова в тех-нологичните изчисления се взема предвид саждообразуването в размер на 2 – 3%. За опростяване на технологичните изчисления се пренебрегва уравнието за равновесие на ПК на метана, а се отчита само равновесната реакция на конверсия на СО с водна пара.

Съдържанието на сяра в нефтените остатъци може да достигне 6 – 7%. ТД изчисления за преобразуването на сяра в условията на паро-кислородна газификация на нефтените остатъци са показали, че 90% от сярата се превръща в сероводород, около 7% - в карбамил-сулфид и 2% - във СSи неголямо количество – около 1% става на сажди.

Кислородът, съдържащ се в нефтените остатъци в количества не повече от 0,5 – 0,7 %, в процеса на газификация се превръща в кислород-съдържащи компоненти – Н₂ О, СО₂ и СО. Не е нужно да се отчита вли-яние на кислорода в техническите изчисления, тъй като неговото присъст-вие практически не влияе на разхода на техническия кислород, нито на добива на газовите компоненти. Същото се отнася и за азота в суровината, съдържанието на който може да достигне до 1%. Азотът от суровината преминава основно в газа, но при газификация се образуват също в малки количества амоняк, азотни оксиди и цианиди. Трудно е да се определи за-висимостта на добива на тези съединения от съдържанието на азота в суровината. Технологичните изчисления, определящи разхода на кисло-род за газификация, добива и състава на газа за 1 кг суровина, се свежда до следното. Да обозначим елементния състав на 1 кг от суровината:

Въглерод............................. С Азот + кислород............ N

Водород.............................. НВлага.............................. W

Сяра.................................... S Зола................................ А

Разходът на пара – „а” кг/кг от суровината, концентрацията на кисло-род в техническия кислород С_О2 , м³ /м³ , а концентрацията на азот, аргон и други благородни газове в техническия кислород тогава е 1 - С_О2 . Обема на кислорода в м³ , изразходван за изгаряне на водорода – δ, а степента на ПК на СО с образуване на Н₂ и СО₂ – β.

За отределяне на въглерода, участващ в процеса на газификация с О₂ и Н₂ О с образуване на СО + СО₂ , трябва от въглеродното гориво за извадим въглерода, превръщащ се в сажди (0,02 кг), и въглерод, израз-ходван за получаване на метан. Приемайки съдържанието на метана в га-за 0,5% и добива на газ – 3 м³ за 1 кг суровина, получаваме разхода на въглерод за образуване на метан равно на 0,008 кг. Количеството на гази-фицирания въглерод С^` е равно на:

С^` = С – (0,02 + 0,008)

Количеството на водорода в суровината, участващ в процеса на га-зификация се определя по уравнението:

Н^` = Н – 0,00134 – 0,056. S

,където 0,00134 и 0,056.Sе количеството водород, превръщащо се в СН₄ и Н₂ Sсъответно.

Добива на отделните газови компоненти се определя по уравнения, приведени в таблица 16

Табл. 16 Материален баланс за пресмятане на паро-кислородната газификация на нефтените остатъци

След заместване на обема на компонентите Н₂ , СО₂ , СО, Н₂ О от таблицата в уравнението на константата на равновесие за реакцията на конверсия на СО с водни пари ще получим:

K₂ = C_H2 .C_CO2

C_CO .C_H2O

K₂ = β .(11,2.H` + 1,867.C`. β – 2. δ )

(1 – β ).[1,243.(a + W) – 1,867.C`. β + 2. δ ]

Топлинният баланс на процеса на газификация се описва с урав-нението:

Q _н + q _т + q_{H 2 O} + q_{O 2} = 1,867. C `.(1 – β).(12600 + t <sub>2</sub> . c<sub>CO</sub> ) + (11,2. H ` +

1,867. C `.β – 2.δ).(11100 + t ₂ .c_{H 2} ) + [1.243.( a + W ) + 2.δ]. t ₂ c_{H 2 O} +

1,867. C `.β. t ₂ . c_{CO 2} + q_c + q

,където Q _н е топлината от изгаряне на суровината, kJ/kg; q _т е количество топлина, въвеждано със суровината в реактора, kJ/kg; q_{H 2 O} е количество топлина, което се въвежда с парата, kJ/kg; q_{O 2} е количеството топлина, което се въвежда с кислорода в реактора, kJ/kgl; t ₂ e температурата на из-ход от реактора, ⁰ С; c_CO ,c_{H 2} ,c_{H 2 O} ,c_{CO 2} са средни топлинни капацитети на компонентите при постоянно налягане и температура на изход от реактора, kJ/(m³ .⁰ C); q – загуба на топлина в околната среда, kJ; q_c – топлината на изгаряне и енталпията на саждите, метана, сероводорода, серните окиси, въглеродния сулфид и азота, пресметнати по уравнението:

q_c = 1347 + 0,005.Q _н + 18200 .S

Решавайки съвместно уравнението на равновесие на реакцията на конверсия на СО с водни пари и топлинния баланс ще намерим β и δ .

Szargan, P. е изучавал процеса на паро-кислородна газификация на течно гориво в промишлен реактор. Реакционните зони в газгенератора, според неговите изследвания, са показани на фигура 10.

а б

Фиг. 10 а) Реакционни зони на факелния процес на газификация на течно гориво: 1 – зона на факела; 2 – зона на циркулация; 3 – зона на завършване на реакцията.

б) Изменение концентрацията на кислорода във факела при газификация на течни горива (прекъсната линия – екпериментални данни, непрекъсната линия – теоретични данни)

В горните зони течното гориво се разпръсква механично с форсун-ки и пневматичноот паро-кислородната смес в горелката. Малките капки се изпаряват в атмосфера на горещ газ в зона 1 и 2. Потокът на окислителя засмуква изпареното гориво и газ от зона 2 в зона 1. В пламъка част от парите на горивото и газа изгарят, при което се достига температура по-висока от 2500 ⁰ С.

В противоположност на типичното направление на пламъка, този пламък е преобърнат, тъй като свободният кислород се намира отвътре, а горещият газ се засмуква отвън.

На фиг. 10 - б) е показано изменението на концентрацията на кисло-рода във факела за газификация на течни горива с отдалечаване от усти-ето. В пламъка, при концентрация на кислорода 2,2 м³ на 1 кг гориво, тем-пературата достига до 3000 ⁰ С. Заедно с продуктите от пълното горене СО₂ и Н₂ О се образуват и продукти от дисоциация: СО, Н₂ , О₂ , а също и атомен кислород, водород и хидрооксиден радикал. Свободен и атомен кислород има не само на границите на пламъка, но и на разстояние, пре-вишаващо 1,6 пъти дължината на пламъка (концентрация на О₂ > 1,2 м³ /кг), а атомният водород и радикалът –ОН – на разстояние 2,2 (концентрация на О₂ > 0,9 м³ /кг). Дължината на пламъка се определя основно от сечение-то на изходната дюза на форсунката. Налягането в реактора не влияе на дължината на пламъка.

Обяснявайки химизма на процеса на газификация на течни горива и сравняването му с механизма на частично окисление на газообразно го-риво, авторите считат, че процесът протича в два стадия. Първо протича пълно изгаряне на въглеводородите, при което се изразходва всичкия кис-лород. Във втория стадий става конверсия на останалите въглеводороди с пара и въглероден диоксид. Предложен и механизъм на частично окисление на метана във факела с отчитане образуването на ацетилен в качеството му на междинен продукт. Съобразно с този механизъм проце-сът протича на три стадия: на първия става верижна реакция на окисле-ние на метана и се образуват предимно въглеводороди С₂ и вода, на вто-рият стадии има окисление на ацитилена и водорода, а на третия – пълно окисление на всички междинни продукти до въглероден оксид и водород.

Л.Н. Алейнова и колектив експериментално определят основните стадии на непълно горене на метана. Авторите считат, че процесът се състои от три стадия. Първият се характеризира с пълно отреагиране на кислорода и натрупване на СО, водород, СО₂ , вода и малки количества ацетилен; на вторият стадий се натрупва ацетилен и спира натрупването на водни пари и СО₂ ; на третият стадий става конверсия на въглеводоро-ди, разграждане на ацетилена до отделните елементи и газификация на саждите.

Отличителна особеност на газификацията на течни горива е отделя-не на сажди. Газификацията се води при условия, водещи до образуване на сажди, въпреки че при достигане на ТД равновесие, въглеродът в продуктите на реакцията трябва да отсъства. Получаването на сажди зависи от относителния разход на кислород и водна пара, температурата и налягането на процеса, качеството на разпръскане на горивото и смес-ването му с окислителя. Получаването на сажди намаля с увеличаване от-носителния разход на кислород и водна пара. Установено е, че при отно-сителен разход на кислород, равен на 0,6 м³ на 1 кг мазут, се отделя 7% (масови) сажди (изчислено по мазута), при относителен разход 0,8 м³ /кг – 0,5% (масови).

Образуването на дисперсен въглерод се обяснява с това, че заедно с процесите на непълно и пълно изгаряне при газификация протичат процеси на разцепване на въглеводородите. В съответствие с основните положения в теорията на П. А. Теснер, образуването на сажди се предшества от образуването на радикал, от който се образува зародиша на саждената частица. От съотношението кислород:гориво зависи не само добива на сажди, но и тяхната относителна повърхност.

Електронно-микроскопски изследвания на сажди, получени от паро-кислородна газификация на мазут, показали, че първичните частици имат сферична форма и диаметър 20 - 50ηm. Има и по-големи частици, които, както предполагат авторите, се образуват от механично съединяване на първичните. От това изследване се прави извод, че саждите в процеса на газификация на течни горива се образуват от паровата фаза, а не от теч-на при коксуване на капки от гориво, както се е предполагало по-рано.

Електронно-микроскопските изследвания показали също, че първич-ните частици изгарят отвън и с повишение на температурата стават силно пористи. Някои частици се окисляват до търкостенни черупки, защото окислението при тях протича първо във вътрешността на частицата.

Изборът на режим на газификация на течните и газообразни въгле-водороди се определя не само от условията на ТД равновесие, отколкото от техническите възможности за водене на процеса. Давлението се под-бира в зависимост от технико-икономическите разчети. Широко разпрост-ранение са получили инсталации за газификация при налягане 2,0 – 4,2 MРa; максималното налягане на процеса може да достигне 10 Mрa.

В зависимост от условията на ТД равновисие, ниска концентрация на метан в газа може да се достигне при температура по-висока от 1000 ⁰ С. Но скоростта на реакция при такава температура без катализатор е малка, а при това се наблюдава значително саждообразуване. Затова процесът се провежда при температура по-ниска от 1300 ⁰ С. С повишава-не на налягането трябва да се повиши и температурата на процеса, например по следния начин:

Налягане, МРа............................ 3 6 10

Температура, ⁰ ............................ 1300 1350 1400

Отношението пара:суровина се приема също от емпиричните данни от 0,3 до 0,5, при което колкото по-тежка е суровината, толкова по-висок е разхода на пара. Подгряването на изходните компоненти позволява малко да се намали разхода на кислород и да се подобрят условията на проце-са.

Температурата на подгряване на суровината се колебае в широки граници от 80 до 300 ⁰ С. Минималната температура е ограничена от вис-козността на суровината: суровината трябва да бъде подгрята минимум до 20 – 30 ⁰ С, като при тази температура визкозитета става достатъчен за по-даване и разпръскване във форсунките. В тях суровината се разпръсква добре при вискозитет 3 – 4 условни градуса. Максимално допустима тем-пература на нагряване на суровината се ограничава от условията на отде-ляне на кокс по стените на подгревателя на суровината. Суровината ряд-ко се подгрява в подгреватели с пряк огън, а с водна пара с ниско наляга-не и температура 110 – 120 ⁰ С.

Най-сложно се явява подгряването на кислорода във връзка с ръста на неговата реакционна активност по отношение на металите. Температу-рата на кислорода, подаван в реоктора, се избира в границите от 20 – 300 ⁰ С . Безопасното подгряване на кислород до 300 ⁰ С може да се обезпечи при използване на прегрята водна пара.

Разходът на кислород зависи също и от загубите на топлина в реак-ционната зона, а последните зависят от производителността и конструк-тивното оформление на газгенератора и е в границите 0,1 – 4% от топли-ната на изгаряне на изходната суровина. В съвремените високопроизводи-телни промишлени газгенератори загубата на топлина в реакционната зона не превишава 0,3 – 0,5%.

В таблица 17 са приведени показатели на процеса паро-кислородна газификация на природен газ, бензинови пари и тежко котелно гориво при налягане около 3 МРа, а в талица 18 – газификация на различни суровини про налягане 6 МРа по данни на фирма Shell. В таблица 19 е даден мате-риален баланс от газификацията на мазут.

Табл. 17 Показатели на процеса паро-кислородна газификация на въглеводороди при налягане 3 МРа

Табл. 18 Показатели за процеса паро-кислородна газификация на Различни суровини при налягане 6 МРа

Табл. 19 Материален баланс на паро-кислородната газификация на мазута

3. Методи за отделяне на водорода от водородсъдържащи газове

Нефтозаводските газове представляват смес от въглеводороди и водород. Основните физични константи на водорода и на газообразните въглеводороди са дадени в таблица 20. Водородът се отделя от тези газо-ве чрез методите: дълбоко охлаждане, абсорбция, адсорбция, дифуция през мембрани с избирателна пропускливост. Криогенният метод е наме-рил промишлено приложение за отделяне на Н₂ от водородсъдържащи газове. За получаване на водород с висока чистота се използва метода на адсорбция при променливо налягане (PSA – pressureswingadsorption, КЦА – короткоцикловая адсорбция), върху зеолити. Водород с висока чистота се получава в малки количества при дифузия на през мембрани от сплави на паладия, проницаеми спрямо водорода, но непроницаеми за други газ-ове и пари. Разработват се и полимерни мембрани притежаващи подобни свойства. Методът за абсорбция с въглеводороди и следваща ректифика-ция, особенно при понижена температура, също може да бъде използван за концентриране на водорода. Посочените процеси може да се използват не само за отделяне на Н₂ от нефтозаводски газове, но и за отделянето му в различни процеси за производство на водород. Доколкото способите и принципите са аналогични, отделянето на водорода и неговата доочистка се разглежда във всеки раздел съвместно с отделянето на водорода от нефтозаводските газове.

Табл. 20 Физични константи на газове, влизащи в състава на нефтозаводските газове

3.1 Криогенен метод за концентриране на водорода

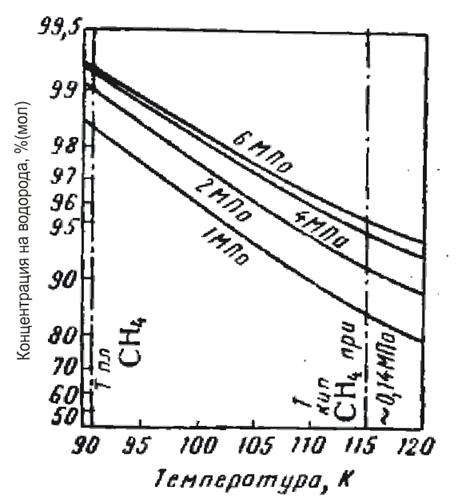

Отделяне на водорода от негови смеси с газообразни въглеводоро-ди чрез метода на фракционна кондензация се провежда с охлаждане на газовата смес до температури, при които въглеводородите преминават в течно състояние, а водородът остава в газообразно. Разделянето се осно-вава на разлики в парциалните налягания на водорода и въглеводороди-те. Концентрирането на водорода представява по същество задача свър-зана с отделянето на водорода от метана, доколкото другите въглеводоро-ди кондензират при по-високи температури от метана. Равновесието на системата водород – метан се определя от режимните условия по темпе-ратура, необходими за получаване на водород с необходимата степен на чистота. На фигура 11 е показана зависимостта на концентрацията на по-лучавания водород от температурата при различни налягания. Конденза-цията на метана се води при 2 – 6 МРа. Както се вижда от фигурата, водо-род с концентрация 95% може да се получи при налягане 2 МРа и темпе-ратура минус 166 ⁰ С, а при 6 МРа – при температура минус 158 ⁰ С. За по-лучаване на водород с по-восока концентрация е необходима по-ниска температура.

В областта на използваните налягания, разтворимостта на водорода в течен метан не е голяма, което се вижда от следните данни:

Температура, К Налягане, МРа Съдържание на Н₂ , % (мол)

в течната фаза в газовата фаза

90,3 4,84 2,4 96,8

7,50 3,6 97,5

103,1 3,85 2,2 94,7

7,60 4,0 96,4

3.2 Отделяне на водорода с помощта на полупроницаеми мембрани

Мембрани, проницаеми за водород и непроницаеми за други газове се използват в някои отрасли на промишлеността за получаване на свръх чист водород.

Механизмът на проникване на водород през паладиева преграда е следния. Водородът се адсорбира на повърхността на метала и се дисо-циира с образуване на атомен водород. Последният, отдавайки електрон на паладия, преминава в положително зареден протон. Протонът преми-нава през слоя на паладиевата атомна решетка и присъединявайки елек-трон образува отново неутрален атом на водорода. Атомите на водорода от се съединяват в молекули и десорбират от повърхността в газова фаза. Проникването на Н₂ приз паладиевата мембрана не представлява типичния дифузионен процес.

Чистият паладий не издържа на налягане, а се пука и разрушава в среда от водород, затова са направени много изследвания по подбора на сплави на паладия с други метали. Днес съществуват сплави с по-висока якост, устойчиви в среда на водород и при наличие на такива примеси като СО, СО₂ , Н₂ О и въглеводороди С₁ – С₅ , поради което проницаемостта на водород пред сплави на палодий е по-висока, отколкото през чист пала-дий. Такива сплави, обаче, са неработоспособни при наличие на серни съединения в газа. Добра проницаемост и висока устойчивост показали сплавта на паладий със сребро и никел (85% Pd, 10% Ag, 5% Ni), сплав на паладия със сребро, иридий и платина (66% Pd, 31% Ag, 3% Ir, 0,2% Pt). Има предложения с цел да се намали стойността на сплавта да се замени среброто с мед.

Колкото по-тънка е паладиевата преграда, толкова повече водород може да премине през нея и в същото време по-малко са разходите за оборудване с този скъп метал. Изготвят се дискове от пориста керамика и на тях се нанасят глазури от 91% Pd или сплав на паладия със сребро с последващо изпичане. В електронните приспособления са разработени много способи за нанасяне на свръхтънки филми: катодно напрашаване, електролиза, пиролиз на металоорганични съединения и др.

Една от най-характерните формули за пресмятане на проницаемост-та на водорода е:

w = [K₁ .(10.p₁ )ⁿ – K₂ .(10.p₂ )^m ].e^-E/RT .1/δ

, където w – пронецаемост, м³ /(м² .ч); δ – дебелина на мембраната, мм; р₁ и р₂ – парциални налягания на Н₂ на и след мембраната, МРа (р₁ > р₂ ); К₁ , К₂ – коефициенти; Е – енергия на активация, kJ/mol; R– газова константа, kJ/(mol.K); n,m – степенни показатели.

За сплав от 85% Pd, 10%Agи 5,5% Ni се препоръчва да се приеме Е = 13400 kJ/mol.

При р₁ > 1,2: n = 0,78; m = 0,85; K₁ = 0,87; K₂ = 0,96

При p₂ > 1,2: n = 0,63; m = 0,68; K₁ = 1,26; K₂ = 1,20.

Освен мембраните от паладиеви сплави, които се използват в интер-вала 200 – 700 ⁰ С, са разработени и полимерни мембрани, пропускащи во-дород и задържащи другите газове. Използват се например снопове от ку-хи полиетерни влакна с вършен диаметър 36 мкм при вътрешен диаметър 18 мкм за отделяне на Н₂ от водородсъдържащи газове в нефтопреработ-вателните заводи. Сноп с диаметър 300 мкм има около 32 млн. Такива влакна. Газът навлиза в каналите на влакната, водородът преминава през стените и се извежда от пространството между влакната.

3.3 Абсорбционна очистка на газове в процеса на производство на водород

3.3.1 Изисквания към системата за очистка на газове

Абосорбционната очистка на газове се използва в производството на водород чрез метода на паро-каталитична конверсия и паро-кислородна газификация на въглеводороди. При получаване на водород чрез метода на паро-каталитична конверсия на въглеводороди, газът след конверсия на СО се подлага на очистване от СО₂ . В газа след конверсия, както се вижда от таблица 21, се съдържа до 23% СО₂ и практически отсъстват серни компоненти. Общото налягане в системата за конверсия на СО е 1,6 – 2,0 МРа. По такъв начин парциалното налягане на СО₂ на вход в абсор-бера е равно на 0,28 – 0,46 МРа. При производство на водород под ниско налягане парциалното налягане на въглеродния диоксид пред очистката е около 0,02 МРа. Предложени са схеми, предвиждащи компресиране на газа след конверсия до това налягане, при което ще бъде използван.

Табл. 21 Съдържание на СО₂ и Н₂ S в сухите газове до и след очистка в инсталациите за производство на водород

* схема с котел-утилизатор

* схема с впръскване на вода

В производството на водород по метода на паро-кислородна газифи-кация на нефтените остатъци трябва да се проведе абсорбционна очистка на газовете не само от СО₂ , но и от H₂ Sи други серни съединения. В схе-ма с котел-утилизатор след газогенератора охлаждения и очистения от сажди газ се полага на сероводородна очистка по абсорбционния метод, а след конверсията на СА се провежда очистване от СО₂ . Газът постъпващ за сероочистка съдържа 0,1 – 1% сероводород и 20 – 600 мг/м³ органични съединения на сярата, главно карбамил сурфид. В газа се съдържа също 4 – 6% СО₂ , отделянето на който на стадия на очистване от сероводород технологично не е необходимо да се провежда, но въпреки това става пог-лъщане, в една или друга степен. След конверсията на СО, газът съдържа до 34% СО₂ .

Паро-кислородната газификация на нефтените остатъци с охлажда-не на газа в котел-утилизатор при налягане 3 – 6 МРа.Парциалното наля-гане на H₂ Sпреди очистване може да варира от 0,002 до 0,07 МРа, а пар-циалното налятане на СО₂ след конверсия на СО е от 0,83 до 2,4 МРа.

Производство на водород по метода на паро-кислородна газифика-ция на нефтените остатъци се осъществява и без котел-утилизатор. В този случай газа се охлажда за сметка на впръскване на вода в количество, осигуряващо също и очистване от сажди.Наситеният на водни пари газ, съдържащ серни съединения, постъпва за среднотемпературна конверсия на въгледороден оксид. След конверсията на СО, газа се очиства от СО₂ и сероводород. Процесът се води при налягане 11 – 17 МРа. Газът, постъп-ващ за очисване е с парциално налягане на СО₂ от 3,6 до 5,8 МРа и на сероводород от 0,011 до 0,17 МРа.

Газовете, подавани за получаване на сяра, трябва да съдържат не по-малко от 10 – 15% Н₂ S, а останалото – СО₂ . Примесите Н₂ S в отделе-ния от газа въглероден диоксид трябва да бъдат минимални, за да е въз-можно изхвърляне на СО₂ в атмосферата, без тя да се нарушават сани-рните норми. Задачата е сложна, тъй като в газа след газификация се съдържа 6-20 пъти повече СО₂ , отколкото Н₂ S, а в газа след конверсия на СО– 30 – 60 пъти повече отколкото Н₂ S.

Препоръчва се процеса да се води за сметка на топлинната енергия, съдържаща се във влажния конвертиран газ. Използването на нископотен-циална топлина (от нереагиралите водни пари) за процеса може същест-вено да снижи разходите.

Съдържанието на въглероден диоксид в сухия очистен газ не трябва да превишава 0,1 – 0,2%. Използването, обаче, на един от най-разпрост-ранените методи на очистване – с горещ разтвор на К₂ СО₃ (поташ) без активни добавки, не позволява да се достигне такава дълбочина на очистка и в сухия газ остава до 0,8% СО₂ . Повишаване на неговото съдържание води до допълнителен разход на водород в процеса на метаниране и увеличено съдържание на метан в получения водород. Преимуществата на очистването с горещ разтвор на поташ са толкова го-леми, че без да се има предвид на преразхода на водород, този метод се използва широко.

В схемите за производство на водород, които не предвиждат мета-ниране на СО или обезпечаващи селективно метаниране на на въглерод-ните оксиди се допуска по-груба очистка – до 1,5% СО₂ . Тя може да бъде при производство на водород под налягане, ако водородът е предназна-чен за хидроочистка на сулфидни катализатори; тук СО₂ не взаимодейства с водорода, а само понижава неговото парциално налягане. Невстъпвайки в реакция, СО₂ се разтваря в хидрогенизата.

В схемите на паро-кислородна газификация на нефтени остатъци с впръскване на вода след газогенератора, газът след конверсия на СО трябва да е практически напълно освободен от серни съединения. Това се налага, защото газа ще бъде подаден на никелов катализатор за метани-не (чувствителен към отравяне със серни съединения) или в системата за медно-амонячна очистка от СО.

В процесите на производство на водород се случва да се очиства газ с различни кисели компоненти при много различни пациални налягания на тези компоненти. В производството на водород се използват абсорбцион-ни способи за очистка – химични, физични и комбинирани поглътители.

3.3.2 Основни принципи на абсорбционната очистка

Очистка на газа от СО₂ и H₂ Sсе извършва с течни поглътители в абсорбер, а после тези компоненти се отделят от газа в десорбер. Проц-сът на абсорбционна очистка е цикличен. Поглъщането се основава на хи-мически взаимодействия със слаби базистни свойства и образуване с тях на неустойчиви съединения. Другите компоненти на газовата смес, непри-тежаващи киселинни свойства, не се поглъщат от течността. На стадия на регенерация, в резултат на повишената температура на поглътителя и снижаване на парциалното налягане на погълнатите компоненти, химичес-ките връзки се разрушават.

Очистване на газове от въглероден диоксид и сероводород, с поглъ-тител разтварящ газа, в цикличен процес се основава на изменяне на на-лягането в абсорбера и регенератора, за което не се изисква разходване на топлина и охлаждаща вода. Отначало в качество на абсорбент се е използвала вода, а по-късно били подбрани органични поглътители.Веще-ства, химически свързващи СО₂ и Н₂ S, разтварят или се смесват с химиче-ски неутрални течности, например вода и действат също като поглътите-ли. Затова всеки химически поглътител е в една или друга степен абсор-бент. Изборът на поглътител се определя от налягането на абсорбцията. Физически поглътители се използват само при високи налягания.

Химични поглътители позволяват да се получи по-висока степен на очистка, отколкото физическите, но са необходими енергийни разходи за разрушаване на образуващите се съединения. По-голяма дълбочина с по-малки разходи на топлина може да се получи, комбинирайки два типа поглътители: леко регенериращи се за груба предварителна очистка и по-трудно регенериращи се за по-дълбока очистка.

Константата на фазово равновесие или коефициента на разпределе-ние на газа между газова и течна фаза се определя по формула:

K_CO2 = p_CO2 :x K_H2S = p_H2S :y

, където p_{CO 2} , p_{H 2 S} – парциални налягания на СО₂ и Н₂ S над разтвора, МРа; x, y– количеството СО₂ и Н₂ S, разтворено в течността, м³ /м³ .

Уравнението на фазово равновесие с отчитане зависимостта на коефициента на температурно разпределение лежи в основата на циклич-ната очистка на газове от СО₂ с течни поглътители. Коефициента на раз-пределение и неговото изменение в зависимост от температурата е основ-на характеристика на поглътителя.

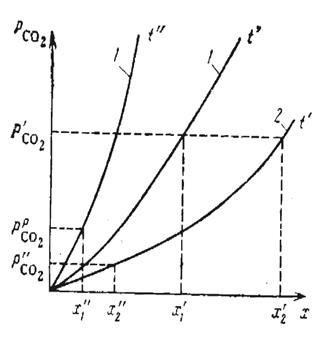

Кривата на разпределение, тоест зависимостта на количеството на газа, погълнато от течността, от парциалното налягане на газа на течност-та p_{CO 2} , p_{H 2 S} се опледеля за всеки поглътител експериментално. Общият характер на кривите на разпределение е показан на фигура 12, от която е видно, че поглътителя имащ крива на разпределение 1 е по-малко ефек-тивен от този с крива на разпределение 2, тъй като неговата поглъща-емост при едно и също парциално налягане. За достигане на тази степен на очистка регенерацията на поглътител 1 трябва да е по-дълбока (х``<sub>1</sub> <x``₂ ). Подгряването на поглътителя в регенератора до t``<sub>1</sub> позволява да се достигне необходимата дълбочина на регенерация х``₁ при по-висо-ко парциално налягане на СО₂ в регенератора и да се създадат условия, при които парциалното налягане на СО₂ по-високо от равновесното, тоест р^р _СО2 >р``_СО2 .

Принципната схема на абсорбционна очистка на газа от СО₂ и Н₂ S с нагряване на поглътителя в процеса на регенерация е показана на фигура 13. Газът се въвежда в абсорбер 1 отдолу и след очистване излиза отгоре. Регенерираният поглътител с температура t₁ , близка до температурата на върха на абсорбера, се подава отгоре. Поглътителят, наситен на въглеро-ден диоксид, се извежда от абсорбера и преминава през топлообменник 3, където се подгрява за сметка на топлината на регенерирания поглътител. Ако процесът протича при по-високо налягане, отколкото налягането в регенератор 6, то понижаване налягане на поглътителя се извършва, като го прекарват през турбина 5; при това от поглътителя се отделя част от СО₂ .

По-нататък поглътителят с разтворен в него СО₂ постъпва на върха на регенератора 6. В долната част на регенератора поглътителят се нагря-ва с помощта на ребойлер 7 и тук завършва регенерацията. Регенерира-ният абсорбент се прекарва посредством помпа през топлообменник 4 и хладник 3 и хладилник 2 в абсорбера.

Разработка предложений по очистке природного газа и переработки кислых газов с получением товарной продукции (серы) (на примере Карачаганакского месторождения)

Программа для поступающих в вузы (ответы)

Проект производства формалина

Основы химии

Метод дегазации угольных шахт с помощью сепаратора СЦВ-7

Система управления узлом дегидрирования этилбензола

Проект улавливания бензольных углеводородов из газа

Рекомендации по утилизации шахтного метана для угольных шахт Кузбасса

Особенности преподавания химии на примере темы "Водород"

Определение свойств газов

Альтернативная водородная энергетика как элемент школьного раздела химии: "Физико-химические свойства водорода"

Технология пиролиза углеводородного сырья в трубчатых печах

Новые транспортные двигатели

Сравнительный анализ: методы получения синтез-газа

Биокерамика на основе фосфатов кальция

Синтез этилового спирта

Очистка газообразных промышленных выбросов

Редкоземельные металлы и их полуторные оксиды

Межпредметные связи в курсе школьного предмета химии на предмете углерода и его соединений
