Министерство образования РФ

Новгородский Государственный Университет имени Ярослава Мудрого

__________________________________________________________

Кафедра “Радиосистем”

Расчётная работа

по учебной дисциплине

«Формирование и генерирование сигналов»

Преподаватель

___________ Голик Ф.В.

«___» __________2002 г.

Студент гр. 9011

__________ Руппель Д.А.

«___» __________2002 г.

Новгород великий 2002

1. Цель работы

Рассчитать электрические режимы оконечного и предоконечного каскадов передатчика на биполярных транзисторах. Спроектировать выходную колебательную систему (ВКС) оконечного каскада, нагруженную на согласованный с антенной фидер с характеристическим сопротивлением 50 Ом. Спроектировать цепь межкаскадной связи (выход предоконечного каскада - вход оконечного).

2. Задание на расчетную работу

2.1 Вариант 17

2.2 Мощность передатчика 40Вт

2.3 Диапазон частот 30-50МГц

2.4 Режим работы В

3. Расчет оконечного каскада

Для выбора варианта схемы оконечного каскада обратимся к заданию на расчетную работу. Диапазон частот с перекрытием менее 1.8, что позволяет использовать однотактную схему передатчика. Мощность в 40Вт можно обеспечить, использовав мощный транзистор, работающий на пределе используемых коллекторных напряжений и тока. КПД такого передатчика будет несколько ниже передатчика с двухтактной схемой, но такой передатчик будет более простым.

Транзистор с удовлетворяющими нас характеристиками выбираем из высокочастотных и мощных. Нашим требованиям удовлетворяет биполярный транзистор КТ930Б. Схема однотактная с общим эмиттером.

Исходными данными для расчета являются:

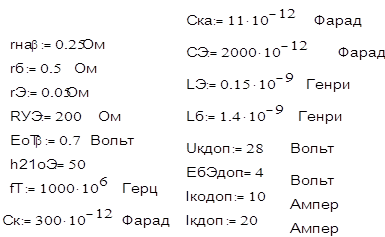

А так же параметры транзистора КТ930Б:

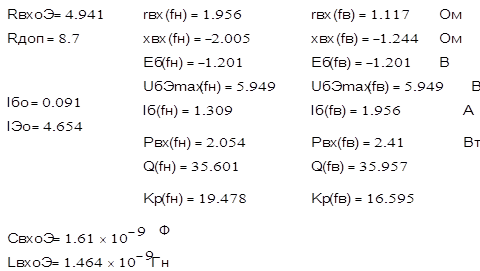

Итогом расчета будут данные входной(базовой) цепи:

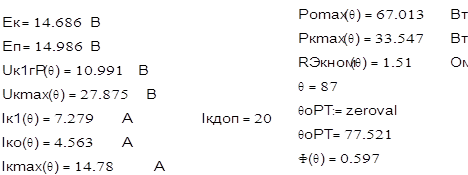

А так же результаты расчета коллекторной цепи:

4. Расчет предоконечного каскада:

В качестве предоконечного необходим каскад мощностью не менее 2.5Вт, работающий в том же диапазоне частот и обладающий низким выходным сопротивлением. Предоконечный каскад выполнен по схеме с общим эмиттером на транзисторе КТ920Б.

Для расчета каскада зададимся требуемой мощностью нагрузки каскада и значением выходного сопротивления, что позволит позже с меньшими затратами рассчитать межкаскадную связь.

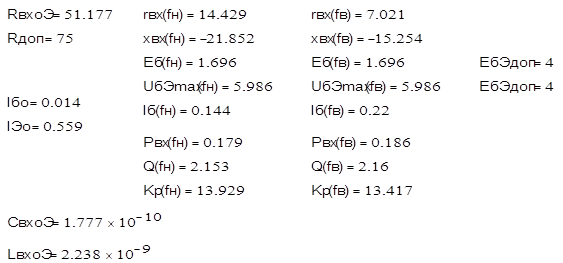

Выходными результатами будут являться данные расчета входной(базовой) цепи:

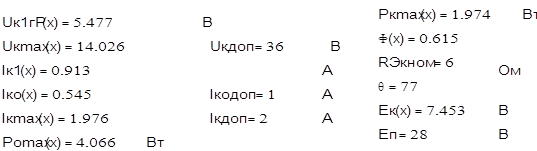

А так же коллекторной:

5. РАСЧЕТ ВЫХОДНОЙ КОЛЕБАТЕЛЬНОЙ СИСТЕМЫ

В передатчиках с коэффициентом перекрытия { K= f_в /f_н } от 1,1 до 1,9 для фильтрации высших гармоник ВКС можно выполнять в виде неперестраиваимого фильтра. Но при расчете выходной колебательной системы оказалось, что ВКС должна иметь не менее 9 звеньев, такое большое их количество заставило отказаться одного фильтра и заставило разбить диапазон на два поддиапазона, установив переключающийся фильтр в ВКС.

Первый диапазон выберем 30-40МГц, второй 40-50МГц. Полученные таким образом системы ВКС для обоих диапазонов будут 6 звенные.

Рассчитаем ВКС для обоих поддиапозонов. Исходные данные:

1диап. 2диап.

Полученные значения элементов фильтров ВКС сведены в таблицу 1.

Таблица 1 Значения элементов

6. РАСЧЕТ ФНЧ–ТРАНСФОРМАТОРА

ФНЧ-трансформаторы, выполненные на Г-, Т-, и П-цепочках обеспечивают трансформацию произвольных сопротивлений в заданной полосе частот f_н …f_в . (При коэффициенте перекрытия К_f >1.2…1.8 )

Исходными данными для расчета являются данные расчета оконечного и предоконечного каскада:

В результате расчета было получено, что ФНЧ-трансформатор имеет 8звеньев, значения элементов которых сведены в таблицу2:

Таблица 2 - Значения элементов
