Реферат: Технические средства охраны объектов
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
КУРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра Комплексной защиты информационных систем
Пояснительная записка к курсовой работе
по дисциплине
«Технические средства охраны объектов» специальности 090104 – Комплексная защита объектов информатизации
Выполнил студент группы ЗИ – 51 Львов Р.Л.
Проверил к.т.н. с.н.с. Карасовский В.В.
2009 г.
Содержание
| 1. Исходные данные варианта………………………………………………… | 3 стр. |
1.1. Структурная модель …………………………………………………..….. |
4 стр. |
1.2 Пространственная модель ………………………………………………… |
7 стр. |
| 1.3 Эскиз………………………………………………………………..………. | 9 стр. |
| 2. Моделирование угроз безопасности.……………………………………….. | 10 стр. |
| 2.1. Моделирование способов физического проникновения………….… | 10 стр. |
| 3. Предложения по техническому оснащению средствами охраны охраняемого объекта…………………………………………………….…….. |
14 стр. |
| 4. Вывод…………………………………………………………………………. | 17 стр. |
| 5. Список используемой литературы………………………………………….. | 18 стр. |
Приложение №1………………………………………………………………… |
19 стр. |
1. Исходные данные варианта.
| № вар. | Элементы информации | |||||||||||||||||
| 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 2.1 | 2.2 | 2.3 | ||||||||||
| 1. 10 | к | 400 | кт | 300 | к | 300 | к | к | 250 | дсп | 900 | кт | к | к | ||||
| 300 | 270 | 450 | 300 | 450 | 500 | 650 | 450 | |||||||||||
| № вар. | Элементы информации | |||||||||||||||||
| 2.4 | 2.5 | 2.6 | 3.1 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | ||||||||||
| 1. 10 | ск | 100 | ск | дсп | 550 | дсп | 900 | кт | 300 | к | кт | 300 | к | дсп | 900 | |||
| 600 | 200 | 750 | 300 | 500 | 650 | 300 | 270 | 450 | ||||||||||
1.1Структурная модель.
Разработка структурной модели связано со структурированием информации и предусматривает классификацию информации, учитывающую структуру, функции и задачи объекта защиты с обязательной привязкой элементов информации к ее источникам. Детализация информации проводится до уровня, на котором элементу информации соответствует один источник.
Гриф конфиденциальности информации и ее цена определяются в соответствии с выбранным вариантом задания, т.е. определяются конкретными форматами элементов информации.
Предполагается, что вышеуказанная информация может быть представлена в виде:
1. Бумажного документа (с указанием количества страниц)
2. Электронного документа (с указанием объема в Кбайтах)
3. Бумажного или электронного документа (без указания объема)
Считается, что цена элемента информации может быть определена двумя способами – методом экспертных оценок и по формулам.
· Определение цены элемента информации методом экспертных оценок может осуществляться, если известен ущерб, который будет причинен фирме в случае утечки этой информации. При этом вид и объем информации не влияют на эту цену.
· Цена элемента информации может вычисляться по формуле, учитывающей объем информации и цену единицы ее объема.
В расчетах цены элементов информации используется условная цена единицы информации (1е.и.=1Кбайт), зависящая от грифа конфиденциальности представленная в таблице 4. Условная цена является относительной величиной и характеризует соотношение абсолютных цен различных видов защищаемой конфиденциальной информации. Очевидно, что в этом случае цена элемента информации также будет иметь относительный характер.
Таблица 1. Условная цена единицы информации.
Гриф конфиденциальности информации |
Условная цена единицы информации |
| ДСП (для служебного пользования) | 0.2 |
| К (конфиденциально) | 0.4 |
| СК (строго конфиденциально) | 0.6 |
| КТ (коммерческая тайна) | 1 |
В расчете цены элемента информации, размещенного на электронном носителе используется формула:
C = V · S ,
где C – цена элемента информации;
V – объем информации в Кб;
S – условная цена единицы информации
В расчете цены элемента информации, размещенного на бумажном носителе используется формула:
C = 2.5· V · S ,
где C – цена элемента информации;
V – объем информации в страницах;
S – условная цена единицы информации
Коэффициент 2.5 в формуле (2) объясняется следующими соображениями. Средний объем информации на странице размером А4 для шрифта кеглем 14 составляет примерно 4 тысячи знаков или 4 Кб. Учитывая, что листы обычно не бывают заполненными полностью, принимается средний объем информации – 2.5 Кб на страницу.
Пример расчета цены для элемента информации №1.1, 1.2, 1.3,1.4:
1) элемент №1.1
С=2,5*400*0,4=400;
2) элемент №1.2
С=300 (экспертная оценка);
3) элемент №1.3
С=2,5*300*0,4=300;
4) элемент №1.4
С=450 (экспертная оценка).
Таблица 2. Расчет цены для всех элементов информации.
№ элемента инфор-мации |
Наименование элемента информации | Гриф конфиден-циальности информации. | Объем в Кб |
Объем В стр. |
Вид расчета (Ф –формула; Э-экспертная оценка) |
Цена элемента информации |
| 1.1 | Структура | К | 400 | Ф | 400 | |
| 1.2 | Методы управления | КТ | 300 | Э | 300 | |
| 1.3 | Финансы | К | 300 | Ф | 300 | |
| 1.4 | Планы и программы | К | 270 | Э | 450 | |
| 1.5 | Проблемы и пути их решения | К | 250 | Э | 300 | |
| 1.6 | безопасность | ДСП | 900 | Ф | 450 | |
| 2.1 | Качество продукции | КТ | 450 | Ф | 450 | |
| 2.2 | Себестоимость продукции | К | 500 | Э | 650 | |
| 2.3 | Характеристики разрабатываемой продукции | К | 450 | Ф | 180 | |
| 2.4 | Возможности производства |
СК | 100 | Э | 600 | |
| 2.5 | Исследовательский работы | СК | 200 | Э | 750 | |
| 2.6 | Технологии |
ДСП | 550 | Ф | 275 | |
| 3.1 | Принципы, концепция и стратегия маркетинга | ДСП | 900 | Ф | 450 | |
| 3.2 | Каналы приобретения и сбыта | КТ | 300 | Э | 300 | |
| 3.3 | Партнеры | К | 500 | Э | 650 | |
| 3.4 | Конкуренты | КТ | 300 | Э | 300 | |
| 3.5 | Переговоры и соглашения | К | 270 | Э | 450 | |
| 3.6 | Участие в международном сотрудничестве | ДСП | 900 | Ф | 450 |
Результаты, представленные в таблице 2 и эскиз объекта информационной защиты позволяют получить структурную модель объекта защиты в формате таблицы 5.
Таблица 3. Структурную модель объекта защиты.
№ элемента информации |
Наименование элемента информации | Гриф конфиденциальности информации. |
Цена элемента информации | Наименование источника информации | Местонахождение источника информации |
| 1.1 | Структура | К | 400 | Бумажный носитель |
Бухгалтерия |
| 1.2 | Методы управления | КТ | 300 | Бумажный носитель |
Директор |
| 1.3 | Финансы | К | 300 | Электронный носитель |
Финансовый отдел |
| 1.4 | Планы и программы | К | 450 | Бумажный носитель |
Отдел разработок |
| 1.5 | Проблемы и пути их решения | К | 300 | Электронный носитель |
Отдел разработок |
| 1.6 | безопасность | ДСП | 450 | Электронный носитель |
Технический отдел №1 |
| 2.1 | Качество продукции | КТ | 450 | Электронный носитель |
Технический отдел №2 |
| 2.2 | Себестоимость продукции | К | 650 | Электронный носитель |
Отдел маркетинга |
| 2.3 | Характеристики разрабатываемой продукции | К | 180 | Бумажный носитель |
Технический отдел №2 |
| 2.4 | Возможности производства | СК | 600 | Электронный носитель |
Отдел разработок |
| 2.5 | Исследовательский работы | СК | 750 | Бумажный носитель |
Отдел разработок |
| 2.6 | Технологии |
ДСП | 275 | Бумажный носитель |
Технический отдел №1 |
| 3.1 | Принципы, концепция и стратегия маркетинга | ДСП | 450 | Электронный носитель |
Отдел маркетинга |
| 3.2 | Каналы приобретения и сбыта | КТ | 300 | Бумажный носитель |
Отдел маркетинга |
| 3.3 | Партнеры | К | 650 | Электронный носитель |
Отдел маркетинга |
| 3.4 | Конкуренты | КТ | 300 | Бумажный носитель |
Отдел маркетинга |
| 3.5 | Переговоры и соглашения | К | 450 | Бумажный носитель |
Отдел маркетинга |
| 3.6 | Участие в международном сотрудничестве | ДСП | 450 | Электронный носитель |
Отдел маркетинга |
1.2 Пространственная модель.
Пространственная модель объекта информационной защиты – табличное описание пространственных зон с указанием месторасположения источников защищаемой информации. Источником для получения пространственной модели является разработанный ранее эскиз объекта информационной защиты. Пространственная модель представляется в формате таблицы 6:
Таблица 4. Пространственная модель.
№ эл-та |
Наименование элемента пространственной зоны |
Характеристики пространственной зоны |
| 1 | Этаж | 1. Здание одноэтажное. |
| 2 | Количество окон, наличие штор, решеток | 16, на всех окнах жалюзи, 10 окон с решеткой. |
| 3 | Двери: количество и какие | 13 железных дверей с деревянным покрытием, 1 – входная двойная, 4 – стальные с кодовым замком. |
| 4 | Соседние помещения: название, толщина стен | Нет; кирпичная кладка 40 см. |
| 5 | Помещение над потолком: название, толщина перекрытий | Нет, железобетонные плиты, 35 см. |
| 6 | Помещение под потолком: название, толщина перекрытий |
Офисные помещения, железобетонные плиты, 25 см. |
| 7 | Вентиляционные отверстия: места размещения, размеры | Во всех помещениях (10 шт.), 20х20 см. |
| 8 | Батарея отопления | 17 батарей расположенных вдоль стен. Все трубы выведены через подвал в теплоцентрали. |
| 9 | Цепи электропитания | Цепь электропитания фирмы подключена к городской сети напряжением 220 В частотой 50 Гц. У центрального входа в помещении находится электрический щиток. К цепи электропитания подключены все кабинеты и помещения. В помещениях находится 21 розетка. |
| 10 | Телефон | Во всех помещениях, за исключением К6. |
| 11 | Радиотрансляция | Отсутствует |
| 12 | Электрические часы | В приемной, над главным входом. |
| 13 | Бытовые радиосредства, телевизоры, аудио- и видео магнитофоны, их типы | ЖК телевизоры, 2 штуки (директор, приемная). Спутниковй ресивер OpenBoxx300, 2 штуки (директор, приемная). |
| 14 | Бытовые электроприборы | Кондиционеры(SamsungС300 Cold), 10 шт. |
| 15 | ПЭВМ | 18 шт. 1 ПЭВМ – ноутбук, директор (Asus, Intel Centrino Duo 2250 Ггц, 512 МВ Мв Geforce Go 7300, 1024 МВ memory, 200 Gb, WinXP Professional, Wi-Fi). 16 ПЭВМ – настольные компьютеры (Formoza, IntelPentium 4 2750 Ггц, 512 МВ Geforce 2300, 1024 МВ memory, 100 Gb, WinXpProfessional). 1 ПЭВМ - сервер модели Hewlett Packard Server STC-450, процессор INTEL Pentium 3000 МГц, система Windows 2000, модем, сетевая карта, хаб (Сервер). Все компьютеры имеют доступ к сети Internet , а также входят в состав локальной сети. |
| 16 | Технические средства охраны | Датчики движения – 13 шт., датчики вскрытия – на входных дверях + 18 на окнах, вывод на телефонную линию и звуковые извещатели. |
| 17 | Телевизионные средства наблюдения | Отсутствуют |
| 18 | Пожарная сигнализация | Помещение оборудовано пожарным дымовым линейным извещателем ИП 212-7 (ИДПЛ). Температурные и дымовые детекторы, расположенные во всех помещениях, кроме санузла и коридора. Они подключены к телефонной линии. |
1.3 Эскиз.

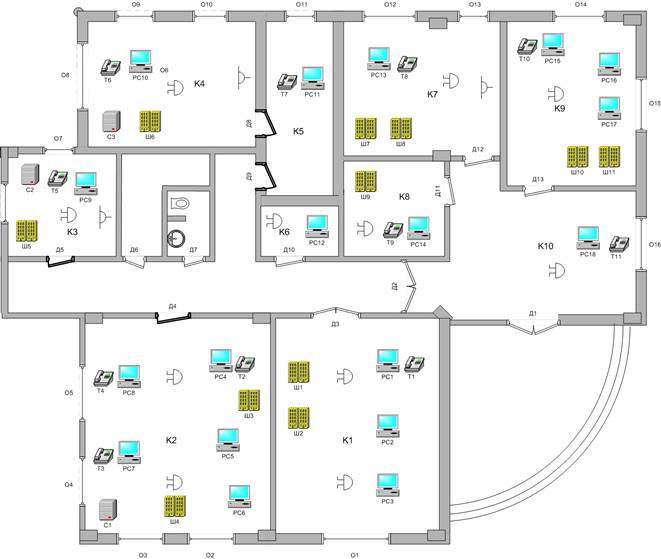

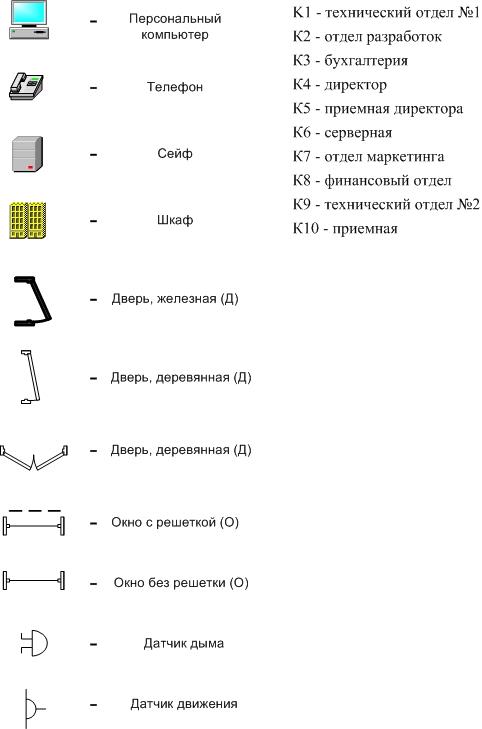

Рис.1. Эскиз объекта информационной защиты.
2. Моделирование угроз безопасности.
Моделирование угроз безопасности информации позволяет оценить ущерб, который может быть нанесен фирме в результате хищения элементов конфиденциальной информации, представленной с помощью разработанной ранее структурной модели.
Моделирование угроз включает:
1. моделирование способов физического проникновения злоумышленника к источникам информации;
2. моделирование технических каналов утечки информации;
Действие злоумышленника по добыванию информации и материальных ценностей определяется поставленными целями и задачами, мотивацией, квалификацией и технической оснащенностью. Прогноз способов физического проникновения следует начать с выяснения, кому нужна защищаемая информация. Для создания модели злоумышленника необходимо мысленно проиграть с позиции злоумышленника варианты проникновения к источникам информации. Чем больше при этом будет учтено факторов, влияющих на эффективность проникновения, тем выше будет вероятность соответствия модели реальной практике. В условиях отсутствия информации о злоумышленнике лучше переоценить угрозу, хотя это может привести к увеличению затрат.
3. Моделирование способов физического проникновения.
Этот вид моделирования рассматривает все возможные способы физического проникновения злоумышленника и доступа его к защищаемой информации. Способ физического проникновения предполагает выбор конкретного пути преодоления злоумышленником преград для доступа к защищаемым элементам информации. Этот путь может проходить через пространственные зоны, рассмотренный пространственной моделью. Для построения такого пути необходимо проанализировать эскиз объекта и пространственную модель. В качестве препятствий могут быть окна (О ) и двери (Д ), которые нужно преодолеть злоумышленнику для достижения цели.
Важным фактором при выборе пути злоумышленником является оценка реальности этого пути. Реальность пути связана с вероятностью выбора злоумышленником этого пути. Она определялась методом экспертных оценок. Вероятность зависит от простоты реализации именного этого пути проникновения. Очевидно, что через некоторые окна и двери легче проникнуть, поэтому следующие соображения:
1. Проникнуть легче через дверь, чем через окно;
2. Легче проникнуть в окно, не содержащее дополнительных средств защиты, чем в окно с решетками;
3. Проникнуть легче через обычную дверь, чем через железную;
4. Чем больше нужно миновать препятствий, тем путь менее вероятен;
В зависимости от этих соображений предлагаются следующие оценки Or реальности пути:
1. Or =0,1 - для маловероятных путей;
2. Or =0,5 – для вероятных путей ;
3. Or =0,9 – для наиболее вероятных путей.
Величина угрозы находится по формуле:
D=Or ∙ Si ,
где: D – величина угрозы, выраженная в условных единицах;
Or – оценка реальности пути;
Si – цена элемента информации I .
Расчет величины угроз:
D1.1 =0,5*400=200 D1. 2 =0,5*300=150 D1. 3 =0,9*300=270 D1. 4 =0,5*450=225 D1. 5 =0,5*300=150 D1. 6 =0,5*450=225 |
D2 .1 =0,9*450=405 D2 . 2 =0,9*650=585 D2 . 3 =0,9*180=162 D2 . 4 =0,5*600=300 D2 . 5 =0,5*750=375 D2 . 6 =0,5*275=137,5 |
D3 .1 =0,9*450=405 D3 . 2 =0,9*300=270 D3 . 3 =0,9*650=585 D3 . 4 =0,9*300=270 D3 . 5 =0,9*450=405 D3. 6 =0,9*450=405 |
Для формализации оценки угрозы целесообразно ввести ранжирование величины угрозы по ее интервалам, сопоставляемым с рангами. Ранги угроз с линейной шкалой можно устанавливать из следующих соображений:
· Определяется диапазон значений величин угроз как (1 ÷ Dmax );
· вводится в рассмотрение 6 рангов;
· устанавливается наивысший по значимости ранг R1 =1 для угроз, имеющих значительные величины;
· определяется линейный интервал ранга d=Dmax /6;
· соответствие рангов угроз и интервалов величин угроз определяется следующими формулами:
R6 =6 : [1÷ R6max ], R6max = d-1;
Ri =I : [(R(i+1)max +1)÷ Rimax ] , Rimax = R (i-1)max + d; I = (2,3,4,5);
R1 =1 : [ >R2max +1].
Максимальная величина угрозы Dmax = 585 .
Линейный интервал ранга d=585/6=97,5 .
Определяем ранги и интервалы значений угроз:
R6 =6 для интервала [ 1÷ 97,4];
R5 =5 для интервала [97,5 ÷ 194];
R4 =4 для интервала [195 ÷ 292,4];
R3 =3 для интервала [292,5 ÷ 389];
R2 =2 для интервала [390 ÷ 487,4];
R1 =1 для интервала [ > 487,5];
Таблица 7. Система рангов.
| Интервал величины угрозы | Ранг угрозы Ri |
487,5-  |
1 |
| 390 – 487,4 | 2 |
| 292,5 – 389 | 3 |
| 195 – 292,4 | 4 |
| 97,5 – 194 | 5 |
| 1 – 97,4 | 6 |
Таблица 8. Модель способов физического проникновения.
№ |
Наименование элемента информации | Цена элемента информации | Цель (комната) | Путь проникновения злоумышленника | Оценка реальности пути | Величина угрозы в условных единицах | Ранг угрозы |
| 1.1 | Структура | 400 | К3 | 1. О6 2.Д1-Д2-Д5 3. О16-Д2-Д5 |
0,5 0,5 0,1 |
200 | 4 |
| 1.2 | Методы управления | 300 | К4 | 1. О8 2. О11-Д8 3. О16-Д2-Д9-Д8 |
0,5 0,5 0,1 |
150 | 5 |
| 1.3 | Финансы | 300 | К8 | 1.Д1-Д11 2.О16-Д11 3.О13-Д13-Д11 |
0,9 0,5 0,1 |
270 | 4 |
| 1.4 | Планы и программы | 450 | К2 | 1.О2 2.Д1-Д2-Д4 3.О16-Д2-Д4 |
0,5 0,5 0,1 |
225 | 4 |
| 1.5 | Проблемы и пути их решения | 300 | К2 | 1.О2 2.Д1-Д2-Д4 3.О16-Д2-Д4 |
0,5 0,5 0,1 |
150 | 5 |
| 1.6 | безопасность | 450 | К1 | 1.О1 2.О16-Д2-Д3 3.Д1-Д2-Д3 |
0,5 0,1 0,5 |
225 | 4 |
| 2.1 | Качество продукции | 450 | К9 | 1.О14 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
405 | 2 |
| 2.2 | Себестоимость продукции | 650 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
585 | 1 |
| 2.3 | Характеристики разрабатываемой продукции | 180 | К9 | 1.О14 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
162 | 5 |
| 2.4 | Возможности производства | 600 | К2 | 1.О2 2.Д1-Д2-Д4 3.О16-Д2-Д4 |
0,5 0,5 0,1 |
300 | 3 |
| 2.5 | Исследовательский работы | 750 | К2 | 1.О2 2.Д1-Д2-Д4 3.О16-Д2-Д4 |
0,5 0,5 0,1 |
375 | 3 |
| 2.6 | Технологии |
275 | К1 | 1.О1 2.О16-Д2-Д3 3.Д1-Д2-Д3 |
0,5 0,1 0,5 |
137,5 | 5 |
| 3.1 | Принципы, концепция и стратегия маркетинга |
450 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
405 | 2 |
| 3.2 | Каналы приобретения и сбыта | 300 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
270 | 4 |
| 3.3 | Партнеры | 650 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
585 | 1 |
| 3.4 | Конкуренты | 300 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
270 | 4 |
| 3.5 | Переговоры и соглашения | 450 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
405 | 2 |
| 3.6 | Участие в международном сотрудничестве | 450 | К7 | 1.О13 2.Д1-Д13 3.016-Д13 |
0,9 0,1 0,5 |
405 | 2 |
По результатам анализа модели физического проникновения можно предложить конкретные меры улучшения защиты элементов информации, представленные в первую очередь для элементов информации с рангами 1,2,3.
Таблица 9. Меры по улучшению защиты.
№ |
Наименование элемента информации | Ранг угрозы | Меры по улучшению защиты |
| 2.2 | Себестоимость продукции | 1 |
Установка в помещение К8 датчика движения. |
| 3.3 | Партнеры | Установка видеокамер для наблюдения окна О1. | |
| 2.1 | Качество продукции | 2 | Установка решеток на окна О12-О16. Установка видеокамер для наблюдения окон О12-О14 и О-15-О16. Установка датчиков движения в помещения К7,К9,К10. |
| 3.1 | Принципы, концепция и стратегия маркетинга | ||
| 3.5 | Переговоры и соглашения | ||
| 3.6 | Участие в международном сотрудничестве | ||
| 2.4 | Возможности производства | 3 | |
| 2.5 | Исследовательские работы |
4. Предложения по техническому оснащению средствами охраны
охраняемого объекта.
- Установка в помещение К8 датчика движения;
- Установка видеокамер для наблюдения окна О1;
- Установка решеток на окна О12-О16;
- Установка видеокамер для наблюдения окон О12-О14 и О-15-О16;
- Установка датчиков движения в помещения К7,К9,К10.
Таблица7
| Шифр помеще-ния | Шифр элемента в помещении | Шифр системы обеспечения безопасности | Режим работы системы обеспечения безопасности |
| К7 | Контроллер охраны (датчик движения) |
О12 | Защита от проникновения |
| К8 | Контроллер охраны (датчик движения) |
Д11 | Защита от проникновения |
| К9 | Контроллер охраны (датчик движения) |
О14 | Защита от проникновения |
| К10 | Контроллер охраны (датчик движения) |
О16 | Защита от проникновения |
| К1 | Видеокамера; Решетка на окно |
О1 | Защита от проникновения; Отслеживание нарушителей |
| К7 | Решетка на окно | О12 | Защита от проникновения |
| К7 | Решетка на окно | О13 | Защита от проникновения |
| К9 | Видеокамера; Решетка на окно |
О14 | Защита от проникновения; Отслеживание нарушителей |
| К9 | Видеокамера; Решетка на окно |
О15 | Защита от проникновения; Отслеживание нарушителей |
| К10 | Решетка на окно | О16 | Защита от проникновения |
Контроллер охраны TSS-740 предназначен для построения различных систем охраны и контроля удаленных объектов, в том числе – охранно-пожарных систем.
В памяти контроллера может сохраняться до 10000 событий, на которые пользователем запрограммирована выдача сообщений. При необходимости эти события могут быть в любой момент считаны в компьютер по каналу передачи данных.
Контроллер может передавать оповещения о событиях:
· В виде SMS-сообщений
· В виде заданных речевых сообщений по голосовому каналу сотовой связи
· По стандартному каналу передачи данных сотовой связи (каналу CSD)
Кроме этого, для связи с контроллером можно использовать также канал передачи данных по проводной телефонной сети общего пользования через подключаемый к контроллеру внешний модем.
В память контроллера может быть записано до 8 номеров телефонов, по которым осуществляется рассылка SMS-сообщений и (или) голосовых сообщений, хранящихся в памяти контроллера.
Дистанционное задание настроек и управление контроллером может осуществляться с помощью SMS-сообщений и по каналу передачи данных. Настройка контроллера может быть осуществлена также при непосредственном подключении контроллера к компьютеру.
Контроллер не имеет жесткого алгоритма работы. Все настройки контроллера, в том числе сообщений, пороги генерации событий на аналоговых входах, реакции реле на события и прочее, задаются пользователем в зависимости от решаемой задачи с помощью специального программного обеспечения.
Звуковые файлы в WAV-формате, используемые в качестве речевых (звуковых) сообщений, создаются и загружаются в контроллер пользователем.

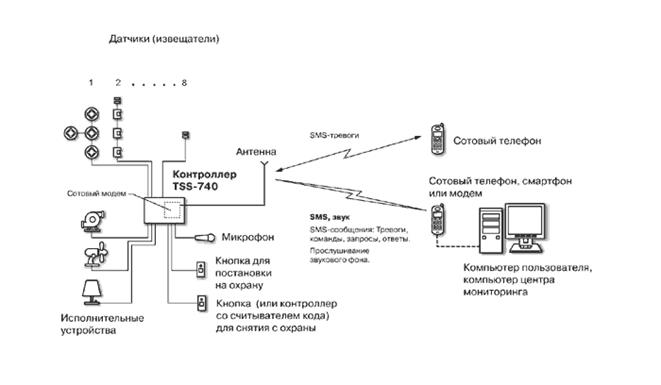

Рис.2. Принцип работы контроллера TSS-740.
Контроллер TSS-740 имеет:
1. Восемь аналоговых входов для подключения датчиков (извещателей), на которых может измеряться сопротивление в пределах от 0 до 20 кОм или напряжение в пределах от 0 до 12 В.
2. Четыре двоичных входа, к которым могут быть подключены управляющие элементы типа "сухой контакт" (например, кнопки для постановки и снятия с охраны).
3. Четыре электромагнитных реле, управляемых событиями контроллера а также внешними командами.
4. Два выхода для подключения внешних светодиодов индикации.
5. Один вход для подключения считывателя кода идентификаторов i-Button (Touch Memory) (для снятия или постановки на охрану).
6. Один порт RS-422 (RS-485) для подключения устройств расширения и дополнительных модулей.
7. Один порт RS-232 для подключения контроллера к компьютеру или подключения проводного модема.
8. Встроенный сотовый модем на базе модуля фирмы Siemens для передачи и приема информации по каналам сотовой связи стандарта GSM.
9. Вход для подключения внешней GSM-антенны.
10. Выход и вход для подключения микрофона и динамика (для автоматической выдачи речевых сообщений контроллера и осуществления голосовой связи с объектом в режиме переговорного устройства).
Номинальное напряжение питания контроллера - 12 В. Диапазон рабочих температур контроллера - от -18° до + 45° С.
4. Вывод.
Необходимо обеспечить защиту информации, располагаемой в помещениях этой фирмы, как от всевозможных способов физического проникновения злоумышленника и доступа его к защищаемой информации, так и технические каналы утечки информации.
Способ физического проникновения предполагает выбор конкретного пути преодоления злоумышленником преград для доступа к защищаемым элементам информации. Этот путь может проходить через пространственные зоны, рассмотренный пространственной моделью. В рассматриваемой мной корпорации наиболее уязвимыми элементами информации являются:
1 ранг угрозы:
- Себестоимость продукции;
- Партнеры.
2 ранг угрозы:
- Принципы, концепция и стратегия маркетинга;
- Переговоры и соглашения;
- Участие в международном сотрудничестве
3 ранг угрозы:
- Возможности производства;
- Исследовательские работы.
Для улучшения защиты необходимо:
- Установка в помещение К8 датчика движения;
- Установка видеокамер для наблюдения окна О1;
- Установка решеток на окна О12-О16;
- Установка видеокамер для наблюдения окон О12-О14 и О-15-О16;
- Установка датчиков движения в помещения К7,К9,К10.
Для улучшения защиты необходимо: осуществлять специальные проверки выделенных помещений с использованием нелинейных локаторов, установить доменное программное обеспечение для разграничения доступа пользователей к информации, установить специализированные программно-аппаратные средства авторизации и аутентификации пользователей действующей системы, в целях недопущения внутриструктурной коллизии персонала, установить специальные диэлектрических вставки в трубы систем отопления, водоснабжения, канализации, имеющих выход за пределы контролируемой зоны, использовать генераторы пространственного эл./магн. шума (пространственное эл./магн. зашумление), осуществить экранирование ТС и заземление.
5. Список используемой литературы.
1. Системный анализ в защите информации / Шумский А.А. – М, 2003.
2. Криптография и защита сетей / Принципы и практика. Вильям Столингс –М, 2005.
3. Информационная безопасность / К. Ю. Гуфан, М. П. Иванков – СПБ, 2004.
Приложение №1
