Реферат: Разработка рекомендаций для безопасного размещения рабочего места
Контрольная работа 2
Вариант 17
Общее задание
1. Нарисовать характеристический разрез заданного в индивидуальном задании помещения, внести все обозначения и проставить заданные размеры.
2. Для помещения определить световые характеристики:
- световой коэффициент;
- коэффициент заложения;
- угол падения;
- угол отверстия.
3. Рассчитать, когда в сентябре необходимо включать искусственный свет. К.е.о. на рабочих местах равно 3% (если не задано иное).
4. Построить зависимости углов падения и отверстия от расстояния (окно – рабочее место) в помещении.
5. Рекомендовать в помещении место:
- для рабочего стола высотой 75 см;
- детского столика высотой 50 см;
- для игры ребенка на полу.
6. Предложить тип, количество и мощность ламп накаливания для освещения помещения.
Таблица 1. Индивидуальное задание
№ варианта | Ширина комнаты | Глубина комнаты |
Высота комнаты |
Ширина окна | Высота окна | Высота подоконника | Расстояние до затеняющего предмета |
Высота затеняющего предмета | Дополнительные данные |
17 | 3 | 7 | 2,6 | 1,7 | 1,7 | 0,4 | 25 | 15 | 3% КЕО |

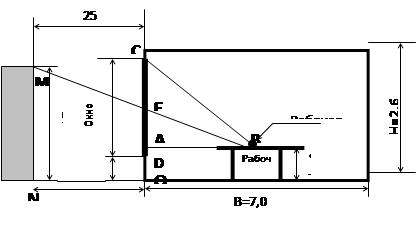

1. Нарисуем характеристический разрез комнаты и проставим все размеры (рис. 1).
Рисунок 1 – Характеристический разрез комнаты
2.1 Определим световой коэффициент и сравним с нормативом
Площадь пола равна 3,0 ´ 7,0 = 21,0.
Площадь окна равна 1,7 х 1,7 = 2,89.
< световой коэффициент не соответствует нормативу.
2.2 Коэффициент заложения равен
= 7/2,6 = 2,7.
Коэффициент заложения соответствует норме.
2.3 Угол падения – Ð СВА. Тангенс этого угла – есть отношение противолежащего катета к прилежащему .
СА = OC – h = (0,4 + 1,7) – 0,75 = 1,35.
AB изменяется от 0 до 5.
Значения угла падения приведены в табл. 2 и рис. 2.
Таблица 2
Расстояние от окна до рабочей точки, м | 0,1 | 1 | 2 | 3 | 4 | 5 |
Ðпад, град | 89,9 | 63,4 | 44,4 | 33,4 | 26,9 | 22,4 |
Вывод: рабочий стол нельзя ставить далее, чем на 3,8 метра от окна.
2.4 Угол отверстия – Ð СВЕ (Ð СВЕ = Ð СВА – Ð ЕВА).

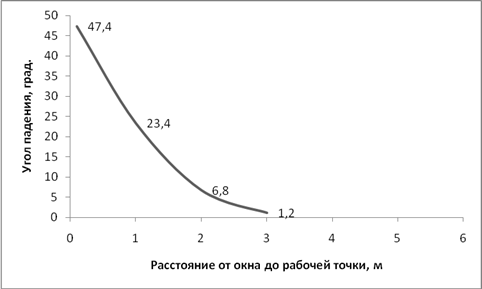

Рисунок 2 – Зависимость величины угла падения от расстояния до окна
Тангенс Ð ЕВА (равному Ð MBN) = = = .
Таблица 3
Расстояние от окна до рабочей точки, м | 0,1 | 1 | 2 | 3 | 4 | 5 |
ÐЕВА, град | 45,7 | 43,2 | 40,8 | 38,6 | 36,7 | 34,9 |
Ðотв, град | 47,4 | 23,4 | 6,8 | 1,2 | - | - |

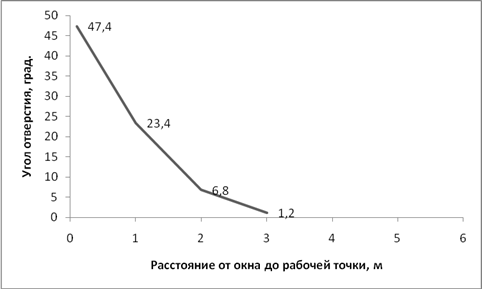

Рисунок 3 – Зависимость угла отверстия от расстояния до окна
В табл. 3 и на графике (рис. 3) приведены значения угла отверстия. Угол отверстия не может быть отрицательной величиной, следовательно, начиная с четырёх метров, он равен нулю (заграждающий объект полностью закрывает небосвод).
1. По заданию к.е.о. = 3%. По таблице светового климата определяем среднюю освещенность за окном в сентябре.
.
В таблице 4 штриховкой показано время, когда на рабочем месте достаточно естественной освещенности.
Таблица 4. К расчету времени включения искусственного освещения
Часы | Освещенность за окном, тыс. лк | Освещенность в помещении, лк |
6–7 | 1,3 | 65 |
7–8 | 3,2 | 160 |
8–9 | 5,3 | 265 |
9–10 | 7,9 | 395 |
10–11 | 9,9 | 495 |
11–12 | 10,7 | 535 |
12–13 | 11,2 | 560 |
13–14 | 8,9 | 445 |
14–15 | 6,9 | 345 |
15–16 | 4,9 | 245 |
16–17 | 3,3 | 165 |
17–18 | 1,3 | 65 |
Вывод. Помещение освещается естественным светом в достаточном количестве только с 8 часов утра до 16 часов вечера.
5. Оптимальное место для стола высотой 0.75 м у окна, либо не дальше одного метра от окна, т.к. на расстоянии двух метров угол отверстия уже не соответствует норме.
6. Обозначим n – общая мощность всех светильников в помещении.
Площадь пола равна 21 кв. м. Рассмотрим два варианта: применение лампы накаливания мощностью 100 Вт и 60 Вт. Норматив освещенность 30 лк/ м2 .
Первый вариант:
n = 252.
Следовательно, требуется использовать для освещения не менее трех ламп по 100 Вт.
Второй вариант.
n = 315.
При использовании ламп мощностью 60 Вт требуется не менее 6 ламп.
Список литературы
1. Белов С.В. Безопасность жизнедеятельности – наука о выживании в техносфсре. – М.: ВИНИТИ, Обзорная информация. Проблемы безопасности при чрезвычайных ситуациях, 2006. – 347 с.
2. Комов С.В. Техносфера: аспекты безопасности и экологичности. – М.: Вестник МГТУ. 2008. – 471 с.
3. Сысоев С.В., Морозова Л.Л., Сивков В.П. Безопасность жизнедеятельности. Ч. 1. - М.: ВАСОТ, 2002. – 542 с.
