Министерство образования Российской Федерации

Санкт-петербургская Государственная лесотехническая академия им.Кирова

Сыктывкарский лесной институт

Кафедра общетехнических дисциплин.

Дисциплина БЖД .

Контрольные работы №1 и №2.

Написал студент ПГС II : .

Проверил: к.т.н доцент ВТП Попов В.М.

Сыктывкар 2002

Оглавление

Введение.......................................................................................................................................... 3

Содержание и цель изучения БЖД........................................................................................... 3

Правовые и нормативно-технические основы обеспечения БЖД....................................... 4

Травматизм и профзаболевания................................................................................................ 9

Учет и расследование несчастных случаев............................................................................. 9

Методы исследования причин травматизма......................................................................... 10

Пожарная безопасность................................................................................................................ 12

Классификация помещений и зданий по степени взрывопожароопасности.................... 13

Причины возникновения пожаров, связанные со специальностью студентов................. 13

Классификация взрыво и пожароопасных зон помещения в соответствии с ПУЭ.......... 15

Меры пожарной профилактики.............................................................................................. 16

Способы и средства тушения пожаров.................................................................................. 17

Индивидуальные средства защиты............................................................................................. 20

Гражданские фильтрующие противогазы ГП-5 и ГП-4У, их назначение и правила пользования ими....................................................................................................................... 20

Подручные средства защиты кожи......................................................................................... 28

Коллективные средства защиты.................................................................................................. 30

Убежища, их назначение, общее устройство, порядок заполнения и правила поведения людей в убежищах................................................................................................................................ 30

Противорадиационные укрытия, их назначение, устройство, порядок заполнения и правила поведения людей в укрытиях.................................................................................................. 31

Приспособление под укрытия заглубленных и наземных сооружений, строительство укрытий простейшего типа..................................................................................................... 33

Электробезопасность.................................................................................................................... 37

Воздействие электрического тока на организм человека.................................................... 37

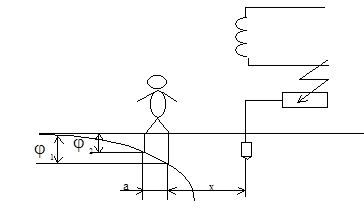

Причины поражения электрическим током (напряжение прикосновения и шаговое напряжение).............................................................................................................................. 38

Классификация помещений по опасности поражения электрическим током (ПУЭ-85). 40

Методы и средства защиты: заземление, зануление, отключение и др.............................. 43

Электромагнитное поле............................................................................................................... 46

Характеристики электромагнитного поля:........................................................................... 46

Вредное воздействие электромагнитных полей................................................................... 47

Нормирование электромагнитных полей.............................................................................. 47

Мероприятия по защите от воздействия электромагнитных полей................................... 48

Ультразвук..................................................................................................................................... 49

Нормирование ультразвука..................................................................................................... 49

Меры защиты............................................................................................................................ 49

Вибрация........................................................................................................................................ 50

Основные характеристики...................................................................................................... 50

Нормирование вибрации......................................................................................................... 50

Методы снижения вибрации................................................................................................... 51

Основные положения теории ЧС................................................................................................ 52

Аксиома о потенциальной опасности деятельности человека............................................ 52

Классификация и общие характеристики чрезвычайных ситуаций.................................. 53

Гражданская оборона............................................................................................................... 55

Введение

Содержание и цель изучения БЖД.

Основные положения БЖД.

БЖД — система знаний, направленных на обеспечение безопасности в производственной и непроизводственной среде с учетом влияния человека на среду обитания.

Цель БЖД

Цель = БС + ПТ + СЗ + ПР + КТ

БС — достижение безаварийных ситуаций

ПТ — предупреждение травматизма

СЗ — сохранение здоровья

ПР — повышение работоспособности

КТ — повышение качества труда

Для достижения поставленной цели необходимо решить две группы задач:

1.Научные (математические модели в системах человек-машина; Среда обитания-человек, опасные (вредные) производственные факторы; человек-ПК и т.д.)

2.Практические (обеспечение безопасных условий труда при обслуживании оборудования)

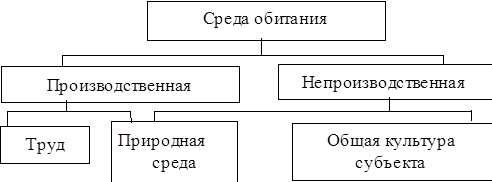

Объекты и предметы БЖД

Аксиома о потенциальной опасности

Любая деятельность потенциально опасна.

Количественная оценка опасности — риск (R).

, где n - число случаев, N - общее количество людей.

По статистике n = 500 тыс. человек ( погибают неестественной гибелью на производстве за год)

N = 160 млн. чел.

Существует понятие нормируемого риска (приемлемый риск) R=10^-6 .

Правовые и нормативно-технические основы обеспечения БЖД.

Основные положения изложены в Конституции (дек. 1994г) в законе по охране труда и охране природы (1992-93) в КЗоТ.

В качестве подзаконных актов выступают ГОСТы, Нормы и Правила.

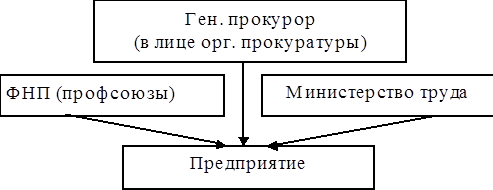

Высший надзор по соблюдению законности осуществляет генеральный прокурор.

Госнадзор в соответствии со ст. 107 КЗоТ за соблюдением норм и правил по охране труда осуществляется:

1. специальными уполномоченными инспекциями, независящими в своей деятельности от деятельности предприятия (Роскомгидромет, Госгортехнадзор, Госатомнадзор и т.д.);

2. профсоюзами в лице правовой и технической инспекцией труда.

Ведомственный контроль, осуществляющийся министерствами и ведомствами в соответствии с подчиненностью.

Общественный контроль — ФНП в лице профсоюзных комитетов, находящихся на каждом предприятии.

Организация службы охраны труда и природы на предприятии

Директор несет основную ответственность за охрану труда и природы.

Организационными работами, связанными с обеспечением охраны труда и природы занимается гл. инженер .

Отдел охраны труда (подчиняется гл. инженеру) решает текущие вопросы, связанные с обеспечением безопасности труда.

Функции отдела охраны труда:

1.контрольная (соблюдение приказов).

2.обучающая.

3.представители отдела выступают в качестве экспертов при разработке технических решений.

4.отчетность по вопросам травматизма и проф. заболеваниям.

Трехступенчатый контроль за охраной труда на предприятии

1 этап. Контроль на рабочем месте (за цехом контроль осуществляет мастер, за лабораторией - руководитель группой). Ежедневный контроль.

2 этап. Уровень цеха, лаборатории (периодичность еженедельная).

3 этап. Уровень предприятия (один из цехов выборочно проверяется комиссией), в состав которой входят:

- гл. инженер;

- начальник отдела охраны труда;

- представитель медицинской санитарной части;

- главный специалист (технолог или энергетик).

Обучение работающих безопасности труда

Система стандартов безопасности труда — ГОСТ 12.0.004-90 ССБТ

Виды инструктажа

1.Вводный — ознакомление с общими вопросами БТ, проводит инженер безопасности труда.

2.Первичный — ознакомление с конкретными видами безопасности труда на данном предприятии на данном рабочем месте, проводит руководитель работ.

3.Повторный — повторить информацию первичного инструктажа, периодичностью 1 раз в полгода, проводит руководитель работ.

4.Внеплановый — проводится руководителем работ в том случае, когда имеют место изменения в техническом процессе при поступлении нового оборудования, после того как произошел несчастный случай и при перерывах в работе, превышающие установленные нормы.

5.Целевой — при выполнении работ, не связанных с основной специальностью, проводит руководитель работ.

Госты, Нормы и правила по охране труда и природы, их структура

Система стандартов БТ — комплекс мер, направленных на обеспечение БТ.

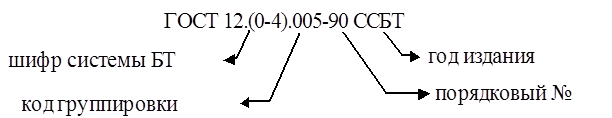

Структура Госта:

Код группировки:

0 : основополагающий стандарт;

1 : перечень по группам опасных и вредных производственных факторов;

2 : требование безопасности к производственному оборудованию;

3 : требования безопасности, предъявляемые к техн. процессу;

4 : требования безопасности, предъявляемые к средствам индивидуальной защиты.

Нормы — перечень требований безопасности по производственной санитарии и гигиене труда.

СН 245-71 Санитарные нормы проектирования пром. предприятий.

Правила — перечень мер по технике безопасности.

ПУЭ-85 Правила устройств электроустановки.

СН и ПII-4-79

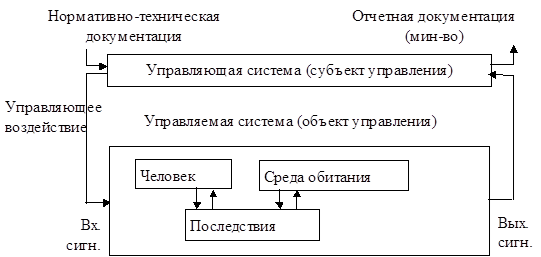

Система управления БТ на предприятии

Опасные и вредные факторы среды, источники и виды загрязнения

Опасный фактор — фактор, воздействие которого на работающего, потенциально может привести к травме.

Вредный производственный фактор — фактор, воздействие которого на работающего, может привести к заболеванию.

ГОСТ 12-0-003-74 ССБТ - Опасные и вредные производственные факторы. (Классификация).

Группы опасных и вредных производственных факторов:

1 Физические:

1.1 перемещающиеся изделия заготовки, незащищенные подвижные элементы производственного оборудования;

1.2 загазованность, запыленность рабочей зоны;

1.3 повышенный уровень шума;

1.4 повышенный уровень напряжения в электрической сети, замыкание которого может произойти в теле человека;

1.5 повышенный уровень ионизирующего излучения;

1.6 повышенный уровень электромагнитных полей;

1.7 повышенный уровень ультрафиолетового излучения;

1.8 недостаточная освещенность рабочей зоны.

2 Химические:

2.1 раздражающие вещества

3 Биологические:

3.1 макро- и микроорганизмы

4 Психофизиологические:

4.1 физические перегрузки;

4.1.1 статические нагрузки;

4.1.2 динамические нагрузки;

4.1.3 гиподинамия

4.2 нервно-эмоциональные нагрузки:

4.2.1 умственное перенапряжение;

4.2.2 переутомление;

4.2.3 перенапряжение анализаторов (кожные, зрительные, слуховые и т.д.)

4.2.4 монотонность труда;

4.2.5 эмоциональные перенагрузки.

Травматизм и профзаболевания

Травма — внешнее повреждение организма человека, которое произошло в результате действия опасного производственного фактора.

Проф. заболевание — заболевание, при котором происходит внутреннее изменение в организме человека в результате действия вредного производственного фактора.

Несчастные случаи подразделяются:

легкие; средней тяжести; групповые; с инвалидным исходом; со смертельным исходом.

Проф. заболевания подразделяются:

·хронические;

·внезапные

Совокупность производственных травм называется травматизмом.

Отчетность по производственному травматизму:

I. Коэффициент тяжести травматизма (средняя продолжительность одной травмы)

, где

Д - кол-во (общее число) дней нетрудоспособности за отчетный период

Т - кол-во травм за отчетный период

II. Коэффициент частоты травматизма (кол-во травм, приходящихся на 1000 раб.)

, где

Р - среднее списочное количество рабочих за отчетный период.

Учет и расследование несчастных случаев

Виды расследования:

a)Обычные (используются для несчастных случаев с временной потерей нетрудоспособности)

b)Специальные (используются для несчастных случаев со смертельным исходом)

Для обычного расследования в состав комиссии по расследованию причин несчастного случая входят:

·представители администрации, где произошел несчастный случай;

·начальник отдела охраны труда (или инженер этого отдела);

·общественный инспектор по охране труда или другой представитель общественной организации).

В течение 24 часов с момента происшествия несчастного случая проводят расследование, причем результаты расследования заносятся в акт по форме Н-1 (4 экз.).

Акт направляется к гл. инженеру (в течение 3-х дней акт должен быть заверен).

1-ый экз. - на руки пострадавшему (хранится 45 лет);

2-ой экз. - в подразделении, где произошел НС;

3-ий экз. - в отделе охраны труда предприятия;

4-ый экз. - в министерство по его затребованию.

Администрация несет ответственность:

1.Дисциплинарную;

2.Материальную;

3.Административную;

4.Уголовную

Причины несчастных случаев:

- организационные (объективные);

- технические (субъективные).

Методы исследования причин травматизма

Объект исследования:

человек; производственная обстановка; технологические процессы; оборудование

1.Монографический (изучение одного из объектов причин травматизма);

2.Статистический (К_Т , К_С );

3.Топографический (нанести опасные рабочие места на план цеха и оценить обстановку);

4.Экономический (анализ затрат на травматизм по больничному листу);

5. Комбинированный (системный).

Пожарная безопасность.

Горение — химическая реакция, которая сопровождается выделением тепла и света.

Для осуществления горения необходимо:

- окислитель (кислород);

- источник возгорания;

- источник пламени.

Если речь идёт о горючих веществах, то степень пожарной опасности горючих веществ характеризуется:

- температурой вспышки;

- температурой воспламенения;

- температурой самовоспламенением.

По температуре вспышке горючие вещества делятся на:

-ЛВЖ (до 45°) температура вспышки;

-горючие (более 45°).

Температура вспышки — минимальная температура, при которой над поверхностью жидкости образуется смесь паров этой жидкости с воздухом, способная гореть при поднесении открытого источника огня. Процесс горения прекращается после удаления этого источника.

Температура воспламенения — минимальная температура, при которой вещество загорается от открытого источника огня и продолжает гореть после его удаления.

Температура самовоспламенения — минимальная температура, при которой происходит его воспламенение на воздухе за счет тепла химической реакции без поднесения открытого источника огня.

Горючие газы и пыль имеют концентрационные пределы взрываемости.

Классификация помещений и зданий по степени взрывопожароопасности.

Все помещения и здания подразделяются на 5 категорий:

А - взрывопожароопасные. Та категория, в которой осуществляются технологические процессы, связанные с выделением горючих газов, ЛВЖ с т-рой вспышки паров до 28 °С,

t_ВСП £ 28 °С; Р - свыше 5 кПа.

Б - помещения, где осуществляются технологические процессы с использованием ЛВЖ с температурой вспышки свыше 28 °С, способные образовывать взрывоопасные и пожароопасные смеси при воспламенении которых образуется избыточное расчетное давление взрыва свыше 5 кПа.

t_ВСП > 28 °С; Р - свыше 5 кПа.

В - помещения и здания, где обращаются технологические процессы с использованием горючих и трудно горючих жидкостей, твердых горючих веществ, которые при взаимодействии друг с другом или кислородом воздуха способны только гореть. При условии, что эти вещества не относятся ни к А, ни к Б. Эта категория — пожароопасная.

Г - помещения и здания, где обращаются технологические процессы с использованием негорючих веществ и материалов в горячем, раскаленном или расплавленном состоянии (например, стекловаренные печи).

Д - помещения и здания, где обращаются технологические процессы с использованием твердых негорючих веществ и материалов в холодном состоянии (механическая обработка металлов).

Причины возникновения пожаров, связанные со специальностью студентов

При эксплуатации ЭВМ возможны возникновения следующих аварийных ситуаций:

·короткие замыкания;

·перегрузки;

·повышение переходных сопротивлений в электрических контактах;

·перенапряжение;

·возникновение токов утечки.

При возникновении аварийных ситуаций происходит резкое выделение тепловой энергии, которая может явиться причиной возникновения пожара.

На долю пожаров, возникающих в электрических установках, приходится 20%.

Статистические данные о пожарах

Основные причины: %

- короткое замыкание 43

- перегрузки проводов/кабелей 13

- образование переходных сопротивлений 5

Режим короткого замыкания — появление в результате резкого возрастания силы тока, электрических искр, частиц расплавленного металла, электрической дуги, открытого огня, воспламенившейся изоляции.

Причины возникновения короткого замыкания:

- ошибки при проектировании;

- старение изоляции;

- увлажнение изоляции;

- механические перегрузки.

Пожарная опасность при перегрузках — чрезмерное нагревание отдельных элементов, которое может происходить при ошибках проектирования в случае длительного прохождения тока, превышающего номинальное значение.

При 1,5 кратном превышении мощности резисторы нагреваются до 200-300 °С.

Пожарная опасность переходных сопротивлений — возможность воспламенения изоляции или др. горючих близлежащих материалов от тепла, возникающего в месте авар. сопротивления (в переходных клеммах, переключателях и др.).

Пожарная опасность перенапряжения — нагревание токоведущих частей за счет увеличения токов, проходящих через них, за счет увеличения перенапряжения между отдельными элементами электроустановок. Возникает при выходе из строя или изменении параметров отдельных элементов.

Пожарная опасность токов утечки — локальный нагрев изоляции между отдельными токоведущими элементами и заземленными конструкциями.

Классификация взрыво и пожароопасных зон помещения в соответствии с ПУЭ

Для обеспечения конструктивного соответствия электротехнических изделий правила устройства электроустановок — ПУЭ-85 выделяется пожаро- и взрывоопасные зоны.

Пожароопасные зоны — пространства в помещении или вне его, в котором находятся горючие вещества, как при нормальном осуществлении технологического процесса, так и в результате его нарушения.

Зоны:

П-I - помещения, в которых обращаются горючие жидкости с температурой вспышки паров свыше 61°С.

П-II - помещения, в которых выделяются горючие пыли с нижних концентрационных пределах возгораемости > 65 г/м³ .

П-IIа - помещения, в которых обращаются твердые горючие вещества.

П-III - пожароопасная зона вне помещения, к которой выделяются горючие жидкости с температурой вспышки более 61°С или горючие пыли с нижним концентрационным пределом возгораемости более 65 г/м³ .

Взрывоопасные зоны — помещения или часть его или вне помещения, где образуются взрывоопасные смеси как при нормальном протекании технологического процесса, так и в аварийных ситуациях.

Для газов:

В-I - помещения, в которых образуются горючие газы или пары ЛВЖ, способные образовывать взрывоопасные смеси в нормальном режиме работы.

В-Iа - помещения, в которых образуются горючие газы или пары ЛВЖ, способные образовывать взрывоопасные смеси в аварийном режиме работы.

В-Iб - зоны, аналогичные В-Iа, но процесс образования взрывоопасных смесей в небольших количествах и работа с ними осуществляется без открытого источника огня.

В-Iв - зоны, аналогичные В-I, только процесс образования взрывоопасных смесей в небольших количествах и работа с ними осуществляется без открытого источника огня.

В-Iг - зоны вне помещения (вокруг наружных электроустановок), в которых образуются горючие газы или пары ЛВЖ, способные образовывать взрывоопасные смеси в аварийном режиме работы.

Для паров:

В-II - взрывоопасная зона, которая имеет место при осуществлении операций технологического процесса при выделении горючих смесей при нормальном режиме работы.

В-IIа - взрывоопасная зона, которая имеет место при осуществлении операций технологического процесса при выделении горючих смесей при аварийном режиме работы.

Меры пожарной профилактики

· строительно-планировочные;

· технические;

· организационныё

Строительно-планировочные определяются огнестойкостью зданий и сооружений (выбор материалов конструкций: сгораемые, несгораемые, трудно сгораемые) и предел огнестойкости — это количество времени, в течение которого под воздействием огня не нарушается несущая способность строительных конструкций вплоть до появления первой трещины.

Все строительные конструкции по пределу огнестойкости подразделяются на 8 степеней от 1/7 ч до 2ч.

Для помещений ВЦ используются материалы с пределом стойкости от 1-5 степеней. В зависимости от степени огнестойкости определяются наибольшие дополнительные расстояния от выходов для эвакуации при пожарах (5 степень — 50 м).

Технические меры — это соблюдение противопожарных норм при эвакуации систем вентиляции, отопления, освещения, электрического обеспечения и т.д.

— использование разнообразных защитных систем;

— соблюдение параметров технологических процессов и режимов работы оборудования.

Организационные меры — проведение обучения по пожарной безопасности, соблюдению мер по пожарной безопасности.

Способы и средства тушения пожаров

1.Снижение концентрации кислорода в воздухе;

2.Понижение температуры горючего вещества, ниже температуры воспламенения.

3.Изоляция горючего вещества от окислителя.

Огнегасительные вещества: вода, песок, пена, порошок, газообразные вещества и не поддерживающие горение (хладон), инертные газы, пар.

Средства пожаротушения:

1.Ручные:

1.1огнетушители химической пены;

1.2огнетушитель пенный;

1.3огнетушитель порошковый;

1.4огнетушитель углекислотный, бромэтиловый

2.Противопожарные системы:

2.1система водоснабжения;

2.2пеногенератор

3.Системы автоматического пожаротушения с использованием средств автоматической сигнализации:

3.1пожарный извещатель (тепловой, световой, дымовой, радиационный)

3.2Для ВЦ используются тепловые датчики-извещатели типа ДТЛ, дымовые радиоизотопные типа РИД.

4.Система пожаротушения ручного действия (кнопочный извещатель).

5.Для ВЦ используются огнетушители углекислотные ОУ, ОА (создают струю распыленного бром этила) и системы автоматического газового пожаротушения, в которой используется хладон или фреон как огнегасительное средство.

Для осуществления тушения загорания водой в системе автоматического пожаротушения используются устройства спринклеры и дренчеры . Их недостаток — распыление происходит на площади до 15 м² .

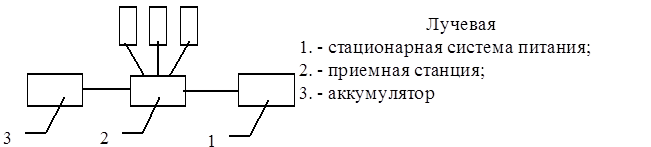

Способ соединения датчиков в системе электро пожарной сигнализации с приемной станцией м.б., — параллельным (лучевым); — последовательным (шлейфным).

Классификация пожаров и рекомендуемые огнегасительные вещества

Организация пожарной охраны на предприятии

Военизированная структура, которая подчиняется МВД. Ответственный директор, гл. инженер. В ведении гл. инженера находится пожаро-техническая комиссия, которую он возглавляет.

Безопасность оборудования и производственные процессы

Эксплуатация любого вида оборудования связана потенциально с наличием тех или иных опасных или вредных производственных факторов.

Индивидуальные средства защиты

Гражданские фильтрующие противогазы ГП-5 и ГП-4У, их назначение и правила пользования ими

К индивидуальным средствам защиты относятся средства защиты органов дыхания (противогазы, респираторы, противопыльные тканевые маски, ватно-марлевые повязки) и средства защиты кожи (защитная одежда, подручные средства защиты кожи).

Фильтрующие противогазы ГП-5 и ГП-4у применяются для защиты органов дыхания, глаз и лица от отравляющих, радиоактивных веществ и бактериальных средств.

Принцип защитного действия противогазов основан на том, что используемый для дыхания зараженный воздух предварительно очищается от вредных примесей при помощи специальных поглотителей и фильтров.

Противогаз состоит из противогазовой коробки и лицевой части. В комплект противогаза входят также сумка и коробка с не запотевающими пленками или специальный "карандаш" для предохранения стекол очков от запотевания.

Лицевая часть противогаза ГП-5 в отличие от противогаза ГП-4у не имеет соединительной трубки, она непосредственно присоединяется к противогазовой коробке.

Размер шлема-маски противогаза ГП-5 может быть определен двумя способами.

При первом способе размер определяют по данным двух измерений головы: первое - по замкнутой линии, проходящей через макушку, подбородок и щеки, второе - по линии, соединяющей отверстия ушей и проходящей через надбровные дуги. Результаты обоих измерений складываются, и по нижеприведенной таблице определяется размер шлема-маски противогаза.

При втором способе для определения размера шлема-маски ГП-5 достаточно мерной лентой измерить голову только по замкнутой линии, проходящей через макушку, подбородок и щеки, и определить ее размер по таблице:

Подбор маски противогаза ГП-4у производится по высоте лица, которая определяется измерением расстояния между точкой наибольшего углубления переносья и самой нижней точкой подбородка на средней линии лица.

По численной величине высоты лица и определяется требуемый размер маски по следующей таблице:

Для проверки исправности противогаза необходимо:

- вынуть противогаз из сумки;

- проверить целостность шлема-маски (маски), стекол очков, исправность тесемок, их натяжение, наличие передвижных пряжек;

- осмотреть клапанную коробку, проверить наличие и состояние вдыхательного и выдыхательного клапанов и предохранительного экрана;

- осмотреть соединительную трубку (если она имеется) и проверить, нет ли на ней проколов или разрывов, плотно ли она присоединена к патрубку маски, не помята ли накидная гайка и имеется ли в ней на ниппеле резиновое прокладочное кольцо;

- осмотреть противогазовую коробку и проверить, нет ли на ней пробоин, ржавчины и не помяты ли горловина и крышка; вынуть резиновую пробку из отверстия на дне коробки;

- осмотреть противогазовую сумку и проверить ее целость и наличие застежек, лямки для ношения противогаза, деревянных вкладышей на дне сумки, коробки с не запотевающими пленками или "карандаша", поясной тесьмы.

После внешнего осмотра нужно собрать противогаз и проверить его на герметичность. Для этого необходимо надеть шлем-маску (маску), вынуть противогазовую коробку из сумки, закрыть отверстие коробки резиновой пробкой или зажать ладонью и сделать глубокий вдох. Если при этом воздух не проходит под шлем-маску (маску), то противогаз исправен. При обнаружении неисправностей и некомплектности в противогазе, его сдают в ремонт или заменяют исправным.

При использовании противогаз может находиться в трех положениях: в "походном", "наготове" и в "боевом".

В "походном" положении противогаз носится при отсутствии угрозы нападения.

Для того чтобы привести противогаз в "походное" положение, необходимо:

- надеть сумку с противогазом через плечо так, чтобы она находилась на левом боку и клапан ее был обращен от себя (в поле);

- подогнать с помощью передвижной пряжки длину лямки так, чтобы верхний край сумки был на уровне поясного ремня;

- отстегнуть клапан противогазовой сумки;

- вынуть шлем-маску (маску) и проверить состояние стекол очков и выдыхательных клапанов, а также положение деревянных вкладышей на дне противогазовой сумки; грязные стекла очков протереть;

- сложить и уложить шлем-маску (маску) в сумку, застегнуть клапан противогазовой сумки;

- сдвинуть противогаз немного назад, чтобы при ходьбе он не мешал движению руки; при необходимости противогаз может быть закреплен на туловище с помощью тесьмы.

В положение "наготове" противогаз переводится по сигналам "Воздушная тревога" и "Угроза радиоактивного заражения". При этом необходимо противогаз передвинуть вперед, расстегнуть клапан противогазовой сумки, закрепить противогаз на туловище с помощью тесьмы.

В "боевое" положение противогаз переводится по команде "Газы", по сигналам "Химическое нападение", "Радиоактивное заражение", "Бактериальное заражение", а также самостоятельно (без команды и сигналов) при обнаружении признаков радиоактивных, отравляющих веществ и бактериальных средств в воздухе или на местности. Противогаз в "боевое" положение может переводиться как из "походного", так и из положения "наготове". При переводе из "походного" положения противогаз первоначально передвигается вперед и расстегивается клапан противогазовой сумки.

Для перевода противогаза в "боевое" положение необходимо:

- задержать дыхание и закрыть глаза;

- снять головной убор и зажать его между коленями;

- при противогазе ГП-5 - вынуть шлем-маску из сумки, взять ее обеими руками за утолщенные края у нижней части так, чтобы большие пальцы рук были с наружной стороны, а остальные - внутри шлема-маски, подвести шлем-маску к подбородку и резким движением рук вверх и назад натянуть ее на голову так, чтобы не было складок, а очки пришлись против глаз;

- при противогазе ГП-4у - вынуть маску из сумки, взять ее обеими руками за височные и затылочные тесемки так, чтобы большие пальцы рук были обращены внутрь, приложить нижнюю часть маски к подбородку и натянуть ее на лицо, заводя затылочные тесьмы за уши, свободные концы затылочных тесемок затянуть так, чтобы маска плотно прилегала к лицу;

- сделать полный выдох, открыть глаза и возобновить дыхание;

- надеть головной убор.

Противогаз снимается по команде "Противогазы снять". Чтобы снять шлем-маску (маску) с головы, необходимо правой рукой приподнять головной убор, а левой взяться за клапанную коробку, слегка оттянуть шлем-маску (маску) вниз движением руки вперед и вверх снять ее, тщательно протереть и уложить в сумку.

При незначительном порыве шлема-маски (маски) или отрыве одной из тесемок необходимо плотно зажать пальцами или ладонью порванное место.

Если на лицевой части имеются значительные повреждения (большой разрыв, проколы шлема-маски (маски) или соединительной трубки, повреждение стекол очков или выдыхательного клапана), то необходимо задержать дыхание, закрыть глаза, снять шлем-маску (маску), отсоединить противогазовую коробку от лицевой части, взять горловину противогазовой коробки в рот, зажать нос и, не открывая глаз, продолжать дышать через коробку. Когда обнаружены прокол или пробоины в противогазовой коробке, то поврежденное место следует замазать глиной, землей, хлебным мякишем, мылом, заклеить лейкопластырем.

Противогаз может комплектоваться дополнительным гопкалитовым патроном. Гопкалитовый патрон служит для защиты органов дыхания от окиси углерода (угарного газа). Патрон представляет собой цилиндрическую коробку из жести, снаряженную осушителем и гопкалитом.

На крышках патрона имеются две на винтованные горловины: внутренняя - для соединения с противогазовой коробкой и наружная - для соединения с лицевой частью противогаза.

Действие патрона основано на следующем: окись углерода в смеси с воздухом, проходя через гопкалитовый патрон, освобождается от водяных паров в слое осушителя и, проходя через слой гопкалита, превращается в неядовитый углекислый газ.

Для подготовки гопкалитового патрона к действию необходимо:

- отвернуть колпачок и вывернуть пробку из гопкалитового патрона;

- вынуть из сумки противогазовую коробку;

- задержав дыхание, закрыть глаза, отвинтить соединительную трубку от противогазовой коробки и навинтить накидную гайку трубки на наружную горловину патрона;

- привинтить противогазовую коробку к гопкалитовому патрону и положить их в сумку;

- сделать сильный выдох, открыть глаза и возобновить дыхание.

Для защиты только от окиси углерода можно и не присоединять противогазовую коробку к гопкалитовому патрону. В этом случае патрон присоединяется непосредственно к лицевой части и вкладывается в отделение сумки, предназначенное для лицевой части.

При температуре воздуха, близкой к нулю, защитное действие гопкалита снижается, а при температуре от минус 10 до минус 15°C и ниже оно прекращается.

Гопкалитовый патрон считается использованным, если он находился в работе 80-90 мин, или вес его на 20 г превышает вес, указанный на коробке.

При отсутствии противогазов надежную защиту органов дыхания от радиоактивной пыли обеспечивают респираторы различных типов (Р-2, РПП-57, Ф-46 и др.).

Защитные свойства респиратора основаны на принципе фильтрации вдыхаемого воздуха. Однако от отравляющих веществ респираторы не защищают.

Наибольшей способностью защиты от радиоактивных веществ обладает респиратор типа Р-2. Он представляет собой фильтрующую полумаску, снабженную двумя вдыхательными клапанами, одним выдыхательным клапаном с предохранительным экраном, оголовьем, состоящим из эластичных и нерастягивающихся тесемок, и носовым зажимом. Хранится респиратор в закрытом с помощью кольца полиэтиленовом пакете.

Изготавливаются респираторы Р-2 трех размеров. Размер обозначается на внутренней подбородочной части полумаски и на этикетке, вложенной в полиэтиленовый пакет.

Наружная часть полумаски изготовлена из пористого синтетического материала (полиуретана), внутренняя - из тонкой воздухонепроницаемой полиэтиленовой пленки, в которую вмонтированы вдыхательные клапаны.

Между наружной и внутренней частями полумаски расположен фильтр из полимерных волокон.

Подбирают респиратор так же, как и маску противогаза ГП-4у по данным измерения высоты лица (расстояние между точкой наибольшего углубления переносья и самой низкой точкой подбородка) и по той же таблице.

Для надевания респиратора Р-2 необходимо:

- снять головной убор;

- вынуть респиратор из пакета;

- надеть полумаску на лицо так, чтобы подбородок и нос поместились внутри ее;

- надеть оголовье так, чтобы одна не растягивающаяся тесьма располагалась на теменной части головы, а другая - на затылочной;

- прижать концы носового зажима к носу;

- надеть головной убор.

После пребывания в районе радиоактивного заражения респиратор обеззараживают путем удаления пыли с наружной его поверхности метелкой или осторожно постукивая полумаской о какой-либо предмет. Внутренняя поверхность полумаски протирается влажным тампоном, при этом полумаска во избежание повреждений не выворачивается. Затем респиратор просушивается, укладывается в пакет и закрывается с помощью кольца.

Респираторы не защищают глаза. Для защиты глаз применяют различные очки с бесцветными стеклами, конструкция которых исключает попадание пыли в глаза: очки защитные №5 (летно-шоферские), очки защитные спортивные с резиновой оправой и др. Правила пользования респираторами других типов в основном такие же, как и респиратором Р-2.

В случает отсутствия противогазов и респираторов, целесообразно использовать простейшие средства защиты органов дыхания. К простейшим средствам относятся: противопыльная тканевая маска (ПТМ-1) и ватно-марлевая повязка, которые могут быть изготовлены самим населением в домашних условиях. Более надежную защиту органов дыхания и глаз от радиоактивной пыли обеспечивает противопыльная тканевая маска.

Противопыльная тканевая маска (ПТМ-1) состоит из двух основных частей - корпуса и крепления. На корпусе маски сделаны смотровые отверстия, куда вставлены стекла.

Корпус маски делается из 4-5 слоев ткани. Для верхнего слоя используется бязь, шотландка, миткаль; для внутренних слоев - сукно, фланель, бумазея, шерстяные ткани и ткани, не пачкающиеся при увлажнении. Креплением служат полоски ткани, пришитые к боковым краям корпуса. Плотное прилегание маски к голове обеспечивается при помощи резинки в верхнее шве и завязок в нижнем шве крепления, а также при помощи поперечной резинки, пришитой к верхним углам корпуса маски.

Маску изготавливают семи размеров. Размер маски зависит от высоты лица (расстояние между точкой наибольшего углубления переносицы и самой нижней точкой подбородка на срединной линии лица). При высоте лица до 80 мм шьют маску первого размера, при высоте от 81 до 90 мм - второго, от 91 до 100 мм - третьего, от 101 до 110 мм - четвертого, от 111 до 120 - пятого, от 121 до 130 мм - шестого и от 131 мм и более - седьмого размера. Готовую маску тщательно проверяют и примеривают.

При выходе из зараженного района маску дезактивируют: чистят (выколачивают радиоактивную пыль), стирают в горячей воде с мылом и тщательно прополаскивают, сменяя воду.

Для изготовления ватно-марлевой повязки необходим кусок марли размером 100х50 см и вата. На середину куска марли накладывается слой ваты длиной 30 см, шириной 20 см и толщиной 1-2 см. Свободные края марли загибают с обеих сторон на слой ваты, а концы разрезают примерно на 30-35 см. Надетая повязка должна хорошо закрывать низ подбородка, рот и нос до глазных впадин. Верхние разрезанные концы повязки завязывают на затылке, а нижние - на темени. Не плотности, образовавшиеся между повязкой и лицом, закладываются ватой. Для защиты глаз надеваются защитные очки.

Подручные средства защиты кожи

В условиях применения оружия массового поражения возникает необходимость в защите не только органов дыхания и глаз, но и всего тела человека.

Для этой цели используются различные средства защиты кожных покровов. По своему назначению они делятся на две группы: специальные и подручные.

К специальным средствам защиты кожи относятся: защитные костюмы, комбинезоны и плащи, защитные фартуки, чулки и рукавицы, резиновые сапоги и перчатки. Ими оснащаются формирования ГО при действиях в очагах поражения и на зараженной местности.

При отсутствии специальных средств защиты кожи используются подручные средства, к которым относится обычная одежда: пальто, накидка, плащ, мужской костюм, лыжный костюм, комбинезон, ватная куртка и брюки. Для защиты рук можно использовать перчатки и рукавицы, а для защиты ног - резиновые сапоги, боты, галоши, валенки с галошами, закрытую обувь из кожи и кожзаменителей с галошами.

Женщинам рекомендуется надевать брюки.

Защитные свойства обычной одежды можно усилить путем изготовления нагрудного клапана, тканевого капюшона и клиньев для брюк и рукавов.

Обычная одежда может защитить на некоторое время и от отравляющих веществ. Для этого одежду из тканевых материалов пропитывают специальным раствором - мыльно-масляной эмульсией.

Для приготовления раствора, необходимого для обработки одного комплекта обмундирования, нужно взять 6 л воды, нагреть ее до 60-70°С.

Затем растворить в ней 250-300 г измельченного хозяйственного мыла, добавить 0,5 л минерального или растительного масла и раствор вновь подогреть.

После этого одежду замочить в растворе, затем несильно выжать и просушить на открытом воздухе. Пропитанная таким образом одежда защитит при выходе из района, подвергшегося заражению отравляющими веществами.

Коллективные средства защиты

Убежища, их назначение, общее устройство, порядок заполнения и правила поведения людей в убежищах

В убежищах, находящихся в зонах возможного возникновения массовых пожаров или возможного вторичного химического очага (образующегося в результате разрушения промышленных объектов), предусматривается защита от высоких температур, отравления продуктами горения и ядовитыми веществами, используемыми в производстве.

Характерным признаком убежища является наличие равнопрочных герметических конструкций и фильтровентиляционных устройств, с помощью которых создаются условия для пребывания в убежищах укрываемых в течение двух и более суток.

Убежища, как правило, возводятся заблаговременно, в мирное время, и оснащаются оборудованием промышленного производства. При угрозе нападения противника и в ходе войны строятся быстровозводимые убежища с использованием готовых конструкций, подручных и местных материалов, с простейшими установками для подачи и очистки воздуха.

По месту расположения убежища могут быть встроенные и отдельно стоящие. К встроенным относятся убежища, расположенные в подвальных этажах зданий, а к отдельно стоящим - расположенные вне зданий.

Убежища должны располагаться как можно ближе к основной массе людей, подлежащих укрытию.

Все убежища обозначаются знаками, сделанными на видном месте у входа и на наружной двери.

Запрещается приносить в убежище легковоспламеняющиеся или сильно пахнущие вещества, громоздкие вещи, а также приводить домашних животных.

Укрываемые обязаны выполнять все требования коменданта и личного состава звена обслуживания, правила поведения и установленный внутренний порядок в убежище.

Укрываемым запрещается ходить без надобности по помещениям убежища, шуметь, курить, зажигать свечи и другие светильники с открытым пламенем. Отдых в убежище организуется посменно. В первую очередь отдыхают престарелые, дети и больные. В убежище рекомендуется проводить беседы, чтение вслух, использовать радиоприемники. Выход из убежища без разрешения коменданта запрещается. Вывод укрываемых производится только по указанию коменданта после получения им соответствующего распоряжения или при аварийном состоянии убежища, угрожающего жизни людей. В случае завала убежища или его повреждения, комендант, не ожидая помощи извне, организует работы по выходу из убежища, привлекая для этой цели укрываемых.

Эвакуация укрываемых из убежища производится в такой последовательности: сначала на поверхность выходят несколько человек, чтобы оказать помощь тем, которые не могут выйти самостоятельно, затем эвакуируются пострадавшие, престарелые и дети, а после них – все остальные.

Противорадиационные укрытия, их назначение, устройство, порядок заполнения и правила поведения людей в укрытиях

Укрытие городского населения в убежищах обеспечивает его защиту и от радиоактивного заражения. Для защиты от радиоактивного заражения населения сельской местности и небольших городов, по которым нанесение ядерных ударов маловероятно, используются противорадиационные укрытия.

Противорадиационное укрытие, кроме защиты от радиоактивного заражения, защищает также от светового излучения, уменьшает воздействие ударной волны, значительно снижает воздействие проникающей радиации, а также защищает от полива жидкими отравляющими веществами и частично от химических и биологических аэрозолей.

В качестве противорадиационных укрытий, в первую очередь, используются подвалы зданий, подполья домов, погреба, овощехранилища, подземные горные выработки, помещения жилых и производственных зданий, специально приспособленные и оборудованные для размещения укрываемых.

Подготавливаются противорадиационные укрытия также заблаговременно, в мирное время. С возникновением угрозы нападения, кроме того, проводится массовое строительство противорадиационных укрытий простейшего типа - перекрытых щелей, землянок, укрытий из саманных блоков, кольцевых и полукольцевых фашин и других подручных материалов.

В сельской местности их строят из расчета размещения в них не только сельского населения, но и населения, рассредоточиваемого и эвакуируемого из крупных городов. К выполнению работ по строительству привлекается все трудоспособное население, в том числе и прибывшие из города.

Все укрытия и приспособленные под укрытия подвалы и другие помещения обозначаются так же, как и убежища.

Правила поведения сводятся к следующему:

- находящиеся в укрытии должны строго соблюдать режим поведения, установленный местным штабом гражданской обороны. Самостоятельный выход из укрытия запрещается;

- дверь и занавес на входе, а также вентиляционные отверстия в первые 3 часа с начала заражения должны быть закрытыми. В последующем для проветривания помещения разрешается открывать заслонку вентиляционных коробов на 15-20 минут. При наличии в укрытии простейших средств воздухоподачи они периодически включаются в работу;

- при сильном ветре, если ветер дует со стороны входа, нельзя открывать дверь и вентиляционные короба;

- пол в укрытии необходимо периодически смачивать водой;

- при вынужденном выходе на зараженную местность нужно надевать индивидуальные средства защиты, при возвращении в укрытие – стряхнуть пыль с верхней одежды, головного убора и обуви вне укрытия, осторожно снять их и оставить в тамбуре;

- нельзя открывать входную дверь при открытом вытяжном коробе; вытяжку разрешается открывать только через 10-15 минут после закрытия входной двери, когда осядет пыль;

- через 2-3 суток пребывания в укрытии все предметы, находящиеся в нем, а также все поверхности необходимо протереть мокрой тряпкой;

- во время приема пищи и воды нельзя открывать дверь и вентиляционные отверстия;

- продукты и воду нужно хранить тщательно упакованными и защищенными от попадания на них радиоактивной пыли;

- в укрытии запрещается курить;

- при пользовании источниками света с открытым пламенем (керосиновыми лампами, свечами) их следует ставить ближе к вытяжке;

- топить печи в зимнее время необходимо при закрытой дверце, в перерывах между топками - закрывать дымоход.

Продолжительность пребывания населения в противорадиационных укрытиях определяется штабом гражданской обороны объекта в зависимости от сложившейся радиационной обстановки.

Приспособление под укрытия заглубленных и наземных сооружений, строительство укрытий простейшего типа

Для того чтобы приспособить под противорадиационное укрытие подвал дома, нужно усилить его перекрытие дополнительными прогонами и стойками, заделать ненужные проемы, на перекрытие насыпать дополнительный слой грунта (шлака, опилок) толщиной 25-30 см, наружные стены обсыпать грунтом до уровня перекрытия. Вход в подвал необходимо оборудовать тамбуром с герметической дверью, а внутри помещения установить скамьи или нары для сидения и отдыха. Для естественной вентиляции подвал нужно оборудовать приточным и вытяжным коробами.

Нижнее отверстие приточного короба должно находиться примерно в 50 см от пола. Приточный короб выводится в наземное помещение или наружу на высоту 1,5-2 м над уровнем грунтовой засыпки. В верхней части короба устанавливается тканевый фильтр, в нижней - заслонка, а ниже ее - карман для осаждения пыли. Вытяжной короб выводится наружу на высоту не менее 2-3 м от поверхности земли, а его нижнее отверстие с заслонкой на 20-25 см от потолка укрытия. Верхнее отверстие оборудуется козырьком.

Оборудование подполий домов и погребов с наземной постройкой под противорадиационные укрытия производится таким же образом, как и подвалов.

Для приспособления под противорадиационное укрытие отдельно стоящего погреба, не имеющего наземной постройки, нужно насыпать на перекрытие дополнительный слой грунта толщиной 60-70 см и оборудовать вход с плотно пригнанной дверью.

При отсутствии заглубленных помещений под противорадиационные укрытия приспосабливаются помещения наземных зданий. В этом случае производится засыпка стен шлаком, опилками, заделка окон и других проемов, засыпка потолка дополнительным слоем шлака или грунта, усиление, при необходимости, несущих конструкций стойками и прогонами.

Крытая щель представляет собой узкую, перекрытую сверху траншею глубиной до 2 м и по низу - 0,8 м. Щель прямолинейных участков, шириной по верху - 1-1,2 м, отрывают в виде нескольких расположенных под прямым углом друг к другу. Вместимость щели 10-50 чел.

Постройку щели начинают с трассировки. Для этого в местах изломов щели забивают колья, натягивают между ними веревку, а затем вдоль веревки отрывают канавки. После трассировки снимают дерн между линиями трассировки, складывают его в сторону и приступают к отрывке щели.

Отрывку начинают не по всей ширине, а несколько отступив внутрь от линии трассировки. По контуру щели оставляют бровку шириной 50 см.

По мере углубления постепенно подравнивают стены щели и доводят ее до требуемых размеров.

После отрывки стены щели укрепляют досками, жердями, хворостом, камышом или другими подручными материалами. Затем щель перекрывают бревнами, шпалами, жердями, малогабаритными железобетонными плитами и другими материалами. Поверх покрытия делают слой гидроизоляции. Для этого применяют толь, рубероид, хлорвиниловую пленку, которые укладываются в два слоя с обязательным перекрытием швов. При отсутствии таких материалов укладывается и утрамбовывается слой мягкой глины толщиной 15-20 см. Сверху слоя гидроизоляции насыпают грунт толщиной 80 см и укладывают дерн, снятый в начале отрывки щели. Входы в щель делают с одной или с двух сторон. Для входа отрывают ступеньки, а над входом делают выступающее на 1 м перекрытие. Вход оборудуют герметической дверью и тамбуром, отделяя помещение для укрываемых занавесом из плотной ткани. Для вентиляции щели устанавливают вытяжной короб высотой до 3 м от поверхности земли. Вверху короб прикрывают козырьком, а внизу крышкой.

Вдоль одной из стен щели устанавливают скамьи для сидения и подставки для бачков с водой. По дну щели устраивают дренажную канавку с водосборным колодцем, расположенным при входе в щель. Вокруг щели отрывают канаву для отвода поверхностных вод.

Более надежными противорадиационными укрытиями являются землянки.

Они могут быть использованы для длительного пребывания в них людей, а при необходимости и в качестве временного жилья. Наиболее целесообразно землянки строить на склонах оврагов, лощин, так как в этом случае облегчается устройство входов и надежнее обеспечивается защита от грунтовых и поверхностных вод.

Последовательность выполнения работ по строительству землянок примерно такая же, что и при строительстве крытой щели. Вначале проводят трассировку, затем отрывают котлован шириной около 2 м, глубиной 2 м и длиной не менее 3 м. Стены котлована укрепляют бревнами, досками или другими подручными материалами. Между стенами котлована и обшивкой для гидроизоляции укладывают слой мятой глины.

Покрытие сверху делают из бревен, шпал, железобетонных плит или других материалов. На покрытие укладывают слой гидроизоляции из мятой глины толщиной 20-25 см или используют для этого рулонный материал, сверху насыпают слой грунта толщиной 60-80 см и покрывают все дерном. Вокруг землянки отрывают водоотводную канаву. Вход делают ступенчатым, оборудуют тамбур и две двери. По дну землянки устраивают дренажную канавку и водосборный колодец при входе. Внутри землянки вдоль стен оборудуют двухъярусные нары, подставки для бачков с водой, выносную уборную.

Землянки герметизируют и оборудуют простейшей вентиляцией (фильтровентиляцией) такого же типа, как и в приспосабливаемых под противорадиационные укрытия помещениях. При необходимости устанавливают печки для отопления.

В безлесных районах, при отсутствии других строительных материалов, противорадиационные укрытия могут быть построены из фашин.

Фашины изготавливают из хвороста, тростника, камыша, соломы, стеблей кукурузы, подсолнечника. При строительстве укрытия в твердых грунтах применяются арочные фашины, а в сыпучих (песчаных) грунтах - кольцевые.

Электробезопасность

Воздействие электрического тока на организм человека

Количество электрических травм в общем, числе невелико, до 1,5%. Для электроустановок напряжением до 1000 V количество электрических травм достигает 80%.

Причины электрических травм

Человек дистанционно не может определить находится ли установка под напряжением или нет.

Ток, который протекает через тело человека, действует на организм не только в местах контакта и по пути протекания тока, но и на такие системы как кровеносная, дыхательная и сердечно-сосудистая.

Возможность получения электрических травм имеет место не только при прикосновении, но и через напряжение шага и через электрическую дугу.

Электрический ток, проходя через тело человека, оказывает термическое воздействие, которое приводит к отекам (от покраснения, до обугливания), электролитическое (химическое ), механическое , которое может привести к разрыву тканей и мышц; поэтому все электрические травмы делятся:

местные и общие (электроудары).

Местные электрические травмы

·электрические ожоги (под действием электрического тока);

·электрические знаки (пятна бледно-желтого цвета);

·металлизация поверхности кожи (попадание расплавленных частиц металла электрической дуги на кожу);

·электроофтальмия (ожог слизистой оболочки глаз).

Общие электрические травмы (электроудары):

1 степень: без потери сознания

2 степень: с потерей

3 степень: без поражения работы сердца

4 степень: с поражением работы сердца и органов дыхания

Крайний случай: состояние клинической смерти (остановка работы сердца и нарушение снабжения кислородом клеток мозга). В состоянии клинической смерти находятся до 6-8 мин.

Причины поражения электрическим током (напряжение прикосновения и шаговое напряжение)

1Прикосновение к токоведущим частям, находящимся под напряжением;

2Прикосновение к отключенным частям, на которых напряжение может иметь место:

2.1в случае остаточного заряда;

2.2в случае ошибочного включения электрической установки или несогласованных действий обслуживающего персонала;

2.3в случае разряда молнии в электрическую установку или вблизи;

2.4прикосновение к металлическим не токоведущим частям или связанного с ними электрического оборудования (корпуса, кожухи, ограждения) после перехода напряжения на них с токоведущих частей (возникновение аварийной ситуации — пробой на корпусе).

3Поражение напряжением шага или пребывание человека в поле растекания электрического тока, в случае замыкания на землю.

4Поражение через электрическую дугу при напряжении электрической установки выше 1кВ, при приближении на недопустимо-малое расстояние.

5Действие атмосферного электричества при газовых разрядах.

6Освобождение человека, находящегося под напряжением.

Факторы, влияющие на исход поражения электрическим током:

1.Род тока (постоянный или переменный, частота 50Гц наиболее опасна)

2.Величина силы тока и напряжения.

3.Время прохождения тока через организм человека.

4.Путь или петля прохождения тока.

5.Состояние организма человека.

6.Условия внешней среды.

Количественные оценки

1.В интервале напряжения 450-500 В, вне зависимости от рода тока, действие одинаково

- меньше 450 В — опаснее переменный ток,

- меньше 500 В — опаснее постоянный ток.

2.Кардиологические заболевания, заболевания нервной системы и наличие алкоголя в крови, снижают сопротивление тела человека.

3.Наиболее опасным является путь прохождения тока через сердечную мышцу и дыхательную систему.

Характер воздействия постоянного и переменного токов на организм человека:

ПДУровни напряжений прикосновения и сила тока при аварийном режиме электрических установок

по ГОСТ 12.1.038-82

Сопротивление тела человека

Факторы, приводящие к уменьшению сопротивления тела человека: увлажнение поверхности кожи; увеличение площади контакта; время воздействия.

Сопротивление рогового (верхнего слоя кожи) от 10 до 100 кОм. Сопротивление внутренних тканей 800-1000 Ом. Расчетная величина R_ЧЕЛ = 1000 Ом.

Классификация помещений по опасности поражения электрическим током (ПУЭ-85).

Помещения I класса . Особо опасные помещения.

1.100 % влажность;

2.наличие активной среды.

Помещения II класса . Помещения повышенной опасности поражения эл. током.

1.повышенная температура воздуха (t = + 35 °С);

2.повышенная влажность (> 75 %);

3.наличие токопроводящей пыли;

4.наличие токопроводящих полов;

5.наличие электрических установок (заземленных) — возможности прикосновения одновременно и к электрической установке и к заземлению или к двум электрическим установкам одновременно.

Помещения III класса . Мало опасные помещения. Отсутствуют признаки, характерные для двух предыдущих классов.

Закон Ома в дифференциальной форме: E = i r

r - удельное сопротивление грунта [Ом×м]

i - плотность тока

Т.к. падение напряжения между двумя точками или разность потенциалов

х_В ® ¥ (х ~2 Ом), j_В ~ 0,

Распределение потенциала по поверхности земли осуществляется по закону гиперболы.

Напряжение прикосновения — это разность потенциалов точек эл. цепи, которых человек касается одновременно, обычно в точках расположения рук и ног.

Напряжение шага — это разность потенциалов j1 и j2 в поле растекания тока по поверхности земли между точками, расположенными на расстоянии шага (» 0,8 м).

Виды и анализ электрических сетей

Методы и средства защиты: заземление, зануление, отключение и др.

Выбор средств защиты зависит от:

1.режима электрической сети;

2.вида электрической сети;

3.условий эксплуатации

Средства электробезопасности:

1.общетехнические;

2.специальные;

3.средства индивидуальной защиты

Общетехнические средства защиты

1)Рабочая изоляция

2)Для оценки изоляции используют следующие критерии:

3)сопротивление фаз электрической проводки без подключенной нагрузки R₁ ³0,05;

4)сопротивление фаз электрической проводки с подключенной нагрузкой R₂ ³0,08 МОм.

5)Двойная изоляция

6)Недоступность токоведущих частей (используются осадительные средства — кожух, корпус, электрический шкаф, использование блочных схем и т.д.)

7)Блокировки безопасности (механические, электрические)

8)Малое напряжение

9)Для локальных светильников (36 В), для особо опасных помещений и вне помещений.

10)12 В используется во взрывоопасных помещениях.

11)Меры ориентации (использование маркировок отдельных частей электрического оборудования, надписи, предупредительные знаки, разно цветовая изоляция, световая сигнализация).

Специальные средства защиты

1. заземление;

2. зануление;

3. защитное отключение

Принцип действия заземления

Снижение напряжения между корпусом, оказавшимся под напряжением (в случае аварийной ситуации) и землей, до безопасной величины.

Заземление используется в 3-х фазных 3-х проводных сетях с изолированной нейтралью. Эта система заземления работает в том случае, если

RН £ 4 Ом; V < 1000 В; RН £ 0,5 Ом; V > 1000 В (ПУЭ-85)

Принцип действия зануления

Преднамеренное соединение корпусов электрических установок с многократно заземленной нейтралью трансформатора или генератора.

Превращение замыкания на корпус в короткое однофазное замыкание за счет срабатывания токовой защиты, которая отключает систему питания и тем самым отключается поврежденное устройство.

Принцип действия защитного отключения

Это преднамеренное автоматическое отключение электрической установки от питающей сети в случае опасности поражения электрическим током.

Условия, при которых выполняется заземление или зануление в соответствии с требованиями ПУЭ-85.

1.В малоопасных помещениях 380 В и выше переменного тока 440 В и выше постоянного тока

2.В особо опасных помещениях, помещениях с повышенной опасностью и вне помещений 42 В и выше переменного тока 110 В и выше пост. тока

3.При всех напряжениях во взрывоопасных помещения.

Заземляющие устройства бывают естественными (используются конструкции зданий) в этом случае нельзя использовать те элементы, которые при попадании искры приводят к аварии (взрывоопасные).

Искусственные — контурное и выносное защитное заземляющее устройство.

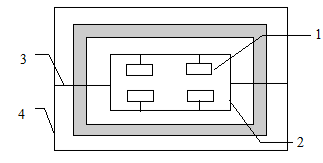

Пример. Контурное заземляющее устройство.

1. электрическая установка;

2. внешний контур;

3. шина заземления;

4. внутренний контур

Требования электрической безопасности к установкам ЭТИ (электротехнических изделий)

ЭТИ должны быть сконструированы таким образом, чтобы обеспечивалась электрическая безопасность. Если такие условия создать нельзя, они должны быть перечислены в инструкции.

ГОСТ 12.2.007.0-75 ССБТ

В соответствии с этим ГОСТом оговариваются классы безопасности.

Многообразие средств защиты и условий эксплуатации привели к унификации средств защиты. В условиях экспорта-импорта ЭТИ, была создана IP.

IP-30 3 - степень защиты 0 - степень защиты

IP-44 4 - от попадания внутрь 4 - — ² —

IP-5х 5 - оболочки твердых тел х - влаги

IP-54 5 4

Электромагнитное поле

Источник возникновения — промышленные установки, радиотехнические объекты, медицинская аппаратура, установки пищевой промышленности.

Характеристики электромагнитного поля:

1. длина волны, [м]

2. частота колебаний [Гц]

l = V_C /f, где V_C = 3×10 м/с

Номенклатура диапазонов частот (длин волн) по регламенту радиосвязи:

Электромагнитного поля НЧ часто используются в промышленном производстве (установках) - термическая обработка.

ВЧ — радиосвязь, медицина, ТВ, радиовещание.

УВЧ — радиолокация, навигация, медицинская, пищевая промышленность.

Пространство вокруг источника электрического поля условно подразделяется на зоны:

— ближнего (зону индукции);

— дальнего (зону излучения).

Граница между зонами является величина: R=l/2p.

В зависимости от расположения зоны, характеристиками электромагнитного поля является:

— в ближней зоне ® составляющая вектора напряженности электрического поля [В/м]

составляющая вектора напряженности магнитного поля [А/м]

— в дальней зоне ® используется энергетическая характеристика: интенсивность плотности потока энергии [Вт/м² ],[мкВт/см² ].

Вредное воздействие электромагнитных полей

Электромагнитное поле большой интенсивности приводит к перегреву тканей, воздействует на органы зрения и органы половой сферы. Умеренной интенсивности: нарушение деятельности центральной нервной системы; сердечно-сосудистой; нарушаются биологические процессы в тканях и клетках. Малой интенсивности: повышение утомляемости, головные боли; выпадение волос.

Нормирование электромагнитных полей

ГОСТ 12.1.006-84

Нормируемым параметром электромагнитного поля в диапазоне частот 60 кГц-300 МГц является предельно-допустимое значение составляющих напряженностей электро и магнитных полей.

, [В/м] , [А/м]

ЭН_ЕПД - предельно-допустимая энергетическая нагрузка составляющей напряженности электрического поля в течение рабочего дня [(В/м)² ×ч]

ЭН_НПД - предельно-допустимая энергетическая нагрузка составляющей напряженности магнитного поля в течение рабочего дня [(А/м)² ×ч]

Нормируемым параметром электромагнитного поля в диапазоне частот 300 МГц-300 ГГц является предельно-допустимое значение плотности потока энергии.

ППЭ_ПД - предельное значение плотности потока энергии [Вт/м² ],[мкВт/см² ]

К - коэффициент ослабления биологических эффектов

ЭН_ППЭПД - пред-доп. величина эн. нагрузки [В/м² ×ч]

Т - время действия [ч]

Пред. величина ППЭ_пд не более 10 Вт/м² ; 1000 мкВт/см² в производственном помещении.

В жилой застройке при круглосуточном облучении в соответствии с СН Þ ППЭ_пд не более 5 мкВт/см² .

Мероприятия по защите от воздействия электромагнитных полей.

1.Уменьшение составляющих напряженностей электрического и магнитного полей в зоне индукции, в зоне излучения — уменьшение плотности потока энергии, если позволяет данный технологический процесс или оборудование.

2.Защита временем (ограничение время пребывания в зоне источника электромагнитного поля).

3.Защита расстоянием (60 — 80 мм от экрана).

4.Метод экранирования рабочего места или источника излучения электромагнитного поля.

5.Рациональная планировка рабочего места относительно истинного излучения электромагнитного поля.

6.Применение средств предупредительной сигнализации. Применение средств индивидуальной защиты.

Ультразвук

Ультразвук — колебание звуковой волны < кГц.

Используется в оптике (для обезжирования, ...)

— Низкочастотные ультразвуковые колебания распространяются воздушным и контактным путем.

— Высокочастотные - контактным путем.

Вредное воздействие — на сердечно-сосудистую систему; нервную систему; эндокринную систему; нарушение терморегуляции и обмена веществ. Местное воздействие может привести к онемению.

Нормирование ультразвука

ГОСТ 12.1.001-89. Нормируются логарифмические уровни звукового давления в октавных полосах:

12,5 кГц не более 80 дБА

20 кГц 90 дБА

25 кГц 105 дБА

от 31-100 кГц 110 дБА

Меры защиты

1. Использование блокировок.

2. Звукоизоляция (экранирование).

3. Дистанционное управление.

4. Противошумы.

Приборы контроля: виброаккустическая система типа RFT.

Вибрация

Вибрация — механические колебания материальных точек или тел.

Источники вибраций: разное производственное оборудование.

Причина появления вибрации: неуравновешенное силовое воздействие.

Вредные воздействия: повреждения различных органов и тканей; влияние на центральную нервную систему; влияние на органы слуха и зрения; повышение утомляемости.

Более вредная вибрация, близкая к собственной частоте человеческого тела (6-8 Гц) и рук (30-80 Гц).

Основные характеристики

1.Колебательная скорость: V, м/с

2.Частота колебаний: f, Гц

3.Среднеквадратичное значение колебательной скорости в соответствии полосе частот: V_C , м/с

4.Логарифмический уровень виброскорости при расчетах и нормировании: L_V =20 lg V_C /V₀ [дБ]

V₀ - пороговое значение колебательной скорости (V₀ = 5×10^-8 м/с)

По способу передачи вибрации на человека: - общая; - локальная (ноги или руки).

По источнику возникновения : - транспортная; - технологическая; - транспортно-технологическая.

Нормирование вибрации

I направление. Санитарно-гигиеническое.

II направление. Техническое (защита оборудования).

ГОСТ 12.1.012-90 ССБТ Вибрационная безопасность.

Октава f₁ ¬®f₂ , f₂ /f₁ =2, f_СР =

При санитарно-гигиеническом нормировании разных видов вибрации используется логарифмический уровень виброскорости в октавных полосах среднегеометрических частот.

Граничные частоты октавных полос:

1,4-2,8 2,8-5,6 5,6-11,2 ... 45-90

2 4 8 … 63 среднегеометрические частоты

Методы снижения вибрации

1.Снижение вибрации в источнике ее возникновения.

2.Конструктивные методы (виброгашение, виброденфирование - подбор определенных видов материалов, виброизоляция).

3.Организационные меры. Организация режима труда и отдыха.

Использование средств индивидуальной защиты (защита опорных поверхностей).

Основные положения теории ЧС

Техносфера, которая создана человеком для защиты от внешних опасностей по мере эволюции производства, сама становится источником опасности. Необходимо предусматривать ряд мер для защиты от них, а также научится прогнозировать появление такого рода опасностей.

Переход от примитивного оборудования, безопасность при эксплуатации которого решалась в рамках охраны труда, к автоматизированным системам управления производственными процессами предусматривает создание теории безопасности, которое базируется на дисциплинах: экология, охрана труда, математика, физика, специальные дисциплины.

В решении вопросов теории чрезвычайных ситуаций в свое время находилась космонавтика.

Аксиома о потенциальной опасности деятельности человека

Всякая деятельность потенциально опасна!

Критерием (количественной оценкой) опасности является понятие риска.

Риск — отношение числа тех неблагоприятных событий или проявлений опасности к возможному числу за определенный период времени.

Риск гибели вследствие аварий, несчастных случаев и т.д. 1,5×10^-3 , у летчиков — 10^-2 .

Под безопасностью понимается такое состояние деятельности, при котором с некоторой вероятностью (риском) исключается реализация потенциальной опасности. Поэтому возникают вопросы, связанные с регламентированием риска.

Нормированный (приемлемый) риск равен 10^-6 .

Фактический риск в 100 и 1000 раз превышает приемлемый. Нормативный показатель приемлемого риска не остается постоянным.

БЖД можно определить как область знаний, изучающая безопасности и защиту от них.

Задачи БЖД:

1.Идентификация (распознавание) опасностей с указанием их количественных характеристик и координат в 3-х мерном пространстве.

2.Определение средств защиты от опасностей на основе сопоставления затрат с выгодами, т.е. с т.з. экономической целесообразности.

3.Ликвидация отрицательных последствий (опасностей).

Классификация и общие характеристики чрезвычайных ситуаций

Чрезвычайная ситуация — внешне неожиданная, внезапно возникающая обстановка, которая характеризуется резким нарушением установившегося процесса, оказывающая значительное отрицательное влияние на жизнедеятельность людей, функционирование экономики, социальную сферу и окружающую среду.

Классификация:

1.По принципам возникновения (стихийные бедствия, техногенные катастрофы, антропогенные катастрофы, социально-политические конфликты).

2.По масштабу распространения с учетом последствий.

местные (локальные); объектные; региональные; национальные; глобальные.

3.По скорости распространения событий

внезапные; умеренные; плавные (ползучие); быстро распространяющиеся.

Последствия чрезвычайных ситуаций разнообразны: затопления, разрушения, радиоактивное заражения, и т.д.

Условия возникновения ЧС.

1.Наличие потенциальных определенных и временных производственных факторов при развитии тех или иных процессов.

2.Действие факторов риска

·высвобождение энергии в тех или иных процессах;

·наличие токсичных, биологически активных компонентов в процессах и т.д.

3.Размещение населения, а также среды обитания.

Стадии развития ЧС.

1 этап. Стадия накопления тех или иных видов дефекта. Продолжительность: несколько секунд — десятки лет.

2 этап. Инициирование ЧС.

3 этап. Процесс развития ЧС, в результате которого происходит высвобождение факторов риска.

4 этап. Стадия затухания. Продолжительность: несколько секунд — десятки лет.

Принципы обеспечения БЖД в ЧС.

1.Заблаговременная подготовка и осуществление защитных мер на территории всей страны. Предполагает накопление средств защиты для обеспечения безопасности.

2.Деференцированный подход в определении характера, объема и сроков исполнения такого рода мер.

3.Комплексный подход к проведению защитных мер для создания безопасных и безвредных условий во всех сферах деятельности.

Безопасность обеспечивается тремя способами защиты: эвакуация; использование средств индивидуальной защиты; использование средств коллективной защиты.

Затраты на снижение риска аварий м.б. распределены:

1.На проектирование и изготовление систем безопасности

2.На подготовку персонала.

3.На совершенствование управления в ЧС.

Методика измерения риска имеет 4 подхода.

1.Инженерный (в основе лежат данные статистики). Определение риска осуществляется построением деревьев отказа (например, современная космонавтика).

2.Модельный (построение моделей взаимодействия опасных и вредных факторов с человеком и окружающей средой).

3.Экспертный (вероятности различных событий, связь между ними и последствия аварий, которые определяются опросом специалистов данной области, выступающих в роле экспертов).

4.Социологический (опрос различных групп населения).

Гражданская оборона.

Ударная волна, параметры, единицы измерения, особенности воздействия, способы защиты.

Очаг поражения — территории, которые подвергаются воздействию взрыва. В пределах очага поражения — полное, сильное, частичное и слабое разрушения; за пределами возникают пожары и незначительные разрушения.

Основные поражающие факторы ядерного взрыва:

· ударная волна;

· световое излучение;

· проникающая радиация;

· электромагнитный импульс.

Основная характеристика ударной волны — это избыточное давление взрыва [Па].

Т.к. распространение ударной волны сопровождается движением воздушных масс, то динамическое воздействие, под которым оказываются вертикальные конструкции, носит название давление скоростного напора [Па].

Помимо давления скоростного напора на наземные конструкции действует давление отражения (основная причина нарушения жестких конструкций).

Степень возможных разрушений подземных сооружений оцениваются избыточным давлением на поверхность земли. Масштабы разрушения связаны с мощностью боеприпасов — тротиловый эквивалент [кг].

На масштабы разрушения оказывают влияния: расстояния от центра взрыва; характер и прочность разрушения; рельеф местности и др.

Особенности воздействия ударной волны.

1.Относительно большая продолжительность действия (несколько секунд).

2.Разряжение, следующее вслед за областью сжатия (способность затекать в здания).

3.Проникающая радиация — потоки g-излучения и нейтронов при ядерном взрыве. По мере воздействия на людей радиация изменяет свойство материала, (пластик превращается в твердое вещество).

4.Радиоактивное заражение (приземное заражение атмосферного слоя воздуха, воды).

Форма следа радиоактивного облака — эллипсоид. Через один час после взрыва на местности, которая подверглась взрыву, мощность экспоненциальной дозы равняется 100 Р/ч, через 8 часов она снижается в 10 раз.

Зараженность воздуха и воды оценивается активностью радионуклидов.

Электромагнитный импульс — поражающий фактор, который воздействует на электронную и электрическую аппаратуру. Это связано с тем, что в результате ядерного взрыва появляется электромагнитный импульс, который охватывает весь диапазон частот электрических колебаний, в т.ч. диапазон связи, радиолокации и электроснабжения.

Для защиты от электромагнитных импульсов используют экранирование линий электроснабжения.

Травмы при ударной волне делятся на: легкие (при избыточном давлении взрыва 20-40 кПа), средние и тяжелые (от 50 кПа и выше).

Характер разрушений, объем спасательных работ, условия их выполнения в очаге поражения зависят от давления ударной волны, рельефа местности, метеоусловий, расположения населенных пунктов.

Зона разрушений подразделяется: сильная, средняя (завалы), слабые.

Зоны пожаров: сплошных, в завалах, отдельных пожаров.

Теория безопасности жизнедеятельности

Шпоры по Гражданской Обороне

90 шпаргалок по БЖД 1 курс (1-2 семестр)

Шпаргалки к экзамену по ОБЖ (Брянск)

Электроснабжение восточной части Феодосийского района электрических сетей с разработкой сетей резервного источника питания потребителей

Охрана труда - основные термины, понятия, определения

Проектирование электрической части ТЭЦ 180 МВт

Оборудование летательных аппаратов

Практикум по БЖД

Электротехника в строительстве

Поражающее действие радиации

Основы электробезопасности

Ядерное оружие и способы защиты от него

Индивидуальные средства защиты

Ядерное Оружие

Электричество, электромагнитные поля и оружие массового поражения

Охрана труда

Исследование индивидуальных и коллективных средств защиты в образовательных учреждениях
