Курсовая работа: Безопасность жизнедеятельности на предприятии
Федеральное агентство по образованию
Уральский Государственный Лесотехнический Университет
Кафедра охраны труда
Курсовая по дисциплине
"Безопасность жизнедеятельности"
Выполнил: студент ЛМФ – 45
Аксёнов А.С.
Проверил: Сычугов С.Н.
Екатеринбург, 2007 г.
Задача 1
Рассчитать площадь санитарно-гигиенических и бытовых помещений в следующих цехах с вычерчиванием эскиза их расположения.
Таблица 1 Предприятия лесного хозяйства, лесной и деревообрабатывающей промышленности
№ варианта |
Наименование цеха |
Максимальное количество работающих |
Сменность работы |
5 |
Механический |
18 |
1 |
Решение задачи:
1. В соответствии со СНиП II-92-76 определяется санитарная характеристика, групп и подгруппа производственного процесса.
Наименование производств, цехов и отделений |
Группа Производственных процессов |
Специальные бытовые помещения и устройства |
Механический цех |
Iб |
ножные ванны |
Группы производственных процессов
Группа производственных процессов |
Санитарная характеристика производственных процессов |
1 |
Производственные процессы, осуществляемые в помещениях в которых избытки явного тепла (не более 20 ккал/м2 ч) и отсутствуют значительные выделения влаги, пыли, особо загрязняющих веществ: |
б) вызывающие загрязнение рук, специальной одежды, а в отдельных случаях и тела; |
2. По числу работающих в цехе и в наиболее многочисленной смене (всего человек) определяем необходимый общий состав бытовых помещений и их площадь, а именно:
2.1. Гардеробные
Площадь, м2 на 1 чел.
Группа производственных процессов |
Общая |
Для переодевания |
Для размещения шкафчиков |
I, II, III, IV |
1,13 |
0,95 |
0,18 |
Гардеробные устраиваются для хранения домашней, уличной и специальной одежды. Они могут быть решены с общим и раздельным гардеробом. При производственных процессах группы 1б гардеробы устраивают общими для всех видов одежды.
Для хранения различных видов одежды должны предусматриваться шкафы с отделениями, каждое из которых должно быть оборудовано штангой для плечиков, местами для головных уборов, обуви, туалетных принадлежностей.
Размеры отделений шкафов (в осях) должны быть следующие: глубина 500 мм, высота 1650 мм, ширина отделений 200, 250, 330 и 400 мм, число отделений в шкафу 2, 3, 4, 5. Ширина шкафов выбирается в зависимости от группы производственных процессов, видов одежды и их сочетания при хранении.
Группа производственных процессов |
Виды одежды и их сочетания при хранении |
Вид гардеробного оборудования |
1б |
домашняя, специальная и уличная |
шкафы с отделениями шириной 250 мм |
Шкафы для хранения домашней одежды (отдельно, совместно с уличной, попеременно со специальной одеждой) могут быть запираемые или открытые; шкафы для хранения специальной одежды с искусственной вентиляцией должны запираться.
В отделениях шкафов для хранения нескольких видов одежды предусматриваются передвижные перегородки.
В нижней и верхней частях запираемых шкафов делают отверстия для проветривания; в нижней части шкафа для хранения специальной одежды с искусственной вентиляцией размер отверстия составляет 0,03 м2 , а в верхней части делают устройства для механической вытяжки воздуха.
Расстояние между лицевыми поверхностями шкафов и стеной или перегородкой принимают: в гардеробах со скамьями - 1400 мм, без скамей - 1000 мм. Между лицевыми поверхностями шкафов - 2000 мм.
В гардеробной предусматривают устройство скамеек с размерами в плане 0,3 х 0,8 м. В гардеробных при производствах с процессами группы 1б скамьи располагают по одной из сторон проходов между шкафами.
По данным [2] усредненный показатель расхода площадей (м2 /чел) гардеробной колеблется в следующих пределах в зависимости от гардеробного оборудования:
общий шкаф для домашней, уличной и специальной одежды при группах производственных процессов 1б |
0,63 ... 1,33 м2 |
шкаф для домашней и специальной одежды и вешалка для уличной при группе производственных процессов 1б |
0,65 ... 1,7 м2 |
Группа производственных процессов |
Виды одежды и их сочетания при хранении |
Вид гардеробного оборудования |
1б |
домашняя, специальная и уличная |
шкафы с отделениями шириной 250 мм |
Шкафы для хранения домашней одежды (отдельно, совместно с уличной, попеременно со специальной одеждой) могут быть запираемые или открытые; шкафы для хранения специальной одежды с искусственной вентиляцией должны запираться.
В отделениях шкафов для хранения нескольких видов одежды предусматриваются передвижные перегородки.
В нижней и верхней частях запираемых шкафов делают отверстия для проветривания; в нижней части шкафа для хранения специальной одежды с искусственной вентиляцией размер отверстия составляет 0,03 м2 , а в верхней части делают устройства для механической вытяжки воздуха.
Расстояние между лицевыми поверхностями шкафов и стеной или перегородкой принимают: в гардеробах со скамьями - 1400 мм, без скамей - 1000 мм. Между лицевыми поверхностями шкафов - 2000 мм.
В гардеробной предусматривают устройство скамеек с размерами в плане 0,3 х 0,8 м. В гардеробных при производствах с процессами группы 1б скамьи располагают по одной из сторон проходов между шкафами.
При гардеробных предусматривают кладовые, отделения для хранения чистой и загрязненной специальной одежды. При списочном количестве пользующихся гардеробом менее 50 человек хранение чистой и загрязненной одежды может предусматриваться в отдельных шкафах.
Количество отделений в шкафах должно приниматься равным списочному количеству работающих.
По данным [2] усредненный показатель расхода площадей (м2 /чел) гардеробной колеблется в следующих пределах в зависимости от гардеробного оборудования:
общий шкаф для домашней, уличной и специальной одежды при группах производственных процессов 1б |
0,63 ... 1,33 м2 |
шкаф для домашней и специальной одежды и вешалка для уличной при группе производственных процессов 1б |
0,65 ... 1,7 м2 |
Площадь помещений на 1 человека для гардеробных составляет 0,1 м2
Исходя из вышеизложенного и учитывая условия работы деревообрабатывающего цеха, предусматриваем устройство общей гардеробной для всех видов одежды.
Хранение всех видов одежды для всех работающих предусматривается в общем шкафу с двумя отделениями шириной 250 мм, глубиной 500 мм и высотой 1650 мм. Итого таких шкафов - 14.
Тогда требуемая площадь гардеробной будет:
Фактическая площадь гардеробной, предусмотренной в механическом цехе составляет:
2.2. Умывальные.
Умывальные размещают в отдельных помещениях, расположенных смежно с гардеробными специальной одежды, общими гардеробами или на предусмотренной для этого площади в указанных гардеробах. В настоящее время последнее применяется чаще, так как это создает большие удобства и при этом 40% умывальников можно размещать в производственных помещениях вблизи рабочих мест.
Умывальники применяют двух типов: прямоугольные или полукруглые со спинками или без спинок, а также с углублениями для мыла и без них. По основным размерам умывальники имеют пять величин. Одиночные умывальники, устанавливаемые в умывальных должны приниматься, как правило, третьей и четвертой величины.
Количество кранов в умывальных принимается по количеству работающих в наиболее многочисленной смене с максимальным ко-личеством работающих, одновременно оканчивающих работу, исходя из расчетного количества человек на один кран.
Группа производственных процессов |
Расчетное количество человек на один кран |
1б |
10 |
В умывальных предусматривают крючки для полотенца и одежды, сосуды для жидкого или полочки для кускового мыла.
Таким образом, в нашем случае принимаем к установке 2 умывальника (кран) третьей или четвертой величины, т.е. длиной 600 или 650 и шириной 450 или 500 мм. Размещаем умывальники в гардеробной. Расстояние между осью крана умывальника и стеной или перегородкой должно быть не менее 650 мм. Ширина прохода между умывальником и стеной должна быть 1800 мм, между умывальником и торцом шкафа - 1800 мм. Ширину проходов между умывальниками и стеной допускается уменьшать на 40%.
Умывальники оборудуются смесителем горячей и холодной воды, предусматриваются крючки для полотенец, сосуды для жидкого или полочки для кускового мыла.
2.3. Уборные.
Уборные размещают равномерно по отношению к рабочим местам производственного цеха на расстоянии не более 75 м в здании и не более 150 м вне здания.
Уборные оборудуют напольными чашами (ГОСТ 3550-83) или унитазами специальных видов без сидений (ГОСТ 22847-77), размещаемыми в отдельных кабинах с дверями, открывающимися наружу.
В кабинах предусматриваются крючки для одежды. Размеры кабин в плане должны быть 1200 х 800 мм. Кабины отделяют друг от друга перегородками высотой от пола 1800 мм, не доходящими до пола на 200 мм.
Количество санитарных приборов в уборных принимают в зависимости от количества пользующихся уборной в наиболее многочисленной смене из расчета 18 чел. мужчин или 12 человек женщин на один санитарный прибор. В мужских уборных предусматриваются также писсуары. При количестве мужчин 15 и менее писсуаров в уборной не предусматривают.
Вход в уборную устраивают через тамбур с самозакрывающейся дверью. В тамбуре предусматривают умывальники, вешалку для полотенец (или электрополотенца) и полочки для мыла. Количество умывальников назначают из расчета один умывальник на каждые четыре напольные чаши (унитаз) и на каждые четыре писсуара, но не менее одного умывальника на каждую уборную.
Таким образом, в нашем случае принимаем к установке 1 унитаз (т. к. в смене 18 человек), размещенный в кабине размером 1200 х 800 мм и 1 писсуар (количество работающих более 15 чел.). Ширина прохода между кабиной и стеной должна быть 1500 мм.
2.4. Душевые.
Душевые должны размещаться смежно с гардеробными. При душевых следует предусматривать преддушевые, предназначенные для вытирания тела, а при душевых в гардеробных для совместного хранения всех видов одежды - также и для переодевания. При душевых с количеством душевых сеток 4 и менее устройство преддушевых необязательно.
Душевые должны быть оборудованы открытыми кабинами, огражденными с трех сторон. Душевые кабины отделяются друг от друга перегородками из влагостойких материалов высотой от пола 1800 мм, не доходящими до пола на 200 мм.
Число душевых сеток в помещении душевой устанавливается в зависимости от характера технологического процесса и числа работающих в наиболее многочисленной смене.
Группа производственных процессов |
Расчетное количество человек на одну душевую сетку |
1б |
15 |
Таким образом, в нашем случае принимаем к установке две сетки, которую размещаем в открытых душевых кабинах. Душевую размещаем смежно с гардеробной. Так как количество душевых сеток менее 4 устройство преддушевой не предусматриваем.
Размеры открытых душевых кабин в плане 900 х 900 мм. Ширину прохода между рядом душевых кабин и стенкой или перегородкой - 1500 мм.

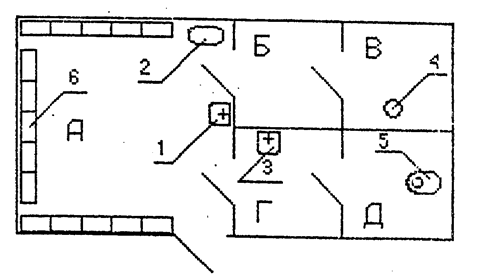

Схема расположения санитарно-бытовых помещений
а - гардероб; б - преддушевая; в - душевая; г - тамбур уборной; д - уборная; 1 - унитаз; 2 - ножная ванна; 3 - умывальник уборной; 4 - душ; 5 - унитаз; 6 - шкаф хранения одежды.
Задача 2
Подобрать звукопоглощающий материал и определить длину глушителя вентиляционного шума, необходимую для снижения шума до нормативного значения, если канал, по которому распространяется шум, имеет сечение b x h, октавные уровни звукового давления имеют значения Li. Сделать выводы и дать необходимые рекомендации.
Вариант |
Li |
B, м |
H, м |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
5 |
90 |
91 |
89 |
88 |
88 |
86 |
78 |
75 |
0,3 |
0,25 |
Решение задачи:
1. Выбирается звукопоглощающий материал (ЗПМ) для облицовки глушителя.
Звукопоглощающий материал, применяемый в глушителях должен обладать высоким звукопоглощением в требуемом диапазоне частот, т.е. характер изменения коэффициентов звукопоглощения ЗПМ в октавных полосах частот должен быть подобен частотной характеристике требуемого снижения шума ΔLтрi = Li – Lдопi . Значения Lдопi даны в таблице.
Определение требуемого снижения шума:
Частота, Гц |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Lдоп i , дБ |
99 |
92 |
86 |
83 |
80 |
78 |
76 |
74 |
Li , дБ |
90 |
91 |
89 |
88 |
88 |
86 |
78 |
75 |
ΔLтрi , дБ |
-9 |
-1 |
3 |
5 |
8 |
8 |
2 |
1 |
Рекомендуемый перечень материалов, применение которых позволяет решать задачи снижения производственного шума с учетом обеспечения гигиенических требований и условий пожарной безопасности, и их коэффициенты звукопоглощения приведены в приложении 3.
Применяем: плиты АГП гипсовые с заполнением из минеральной ваты, перфорация квадратная, 13%, диаметр 4 мм, размером 810х810 мм
2. Рассчитывается требуемая длина глушителя в каждой октавной полосе частот:
,
где l - длина облицованной части канала, м;
П - периметр канала, м;
S - площадь поперечного сечения канала, м2 ;
- коэффициент в функции звукопоглощения в диффузном звуковом поле:
,
где b и h – габаритные размеры канала, м.
Частота, Гц |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
(0,03) |
0,09 |
0,49 |
0,91 |
0,88 |
0,69 |
0,3 |
0,29 |
Частота, Гц |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
l,м |
-18,77 |
-0,70 |
0,38 |
0,34 |
0,57 |
0,73 |
0,42 |
0,22 |
Длина глушителя принимается по наибольшему из полученных расчетом значений.
Глушитель применяем длиной l = 0,73 м
Вывод: Применяем плиты АГП гипсовые с заполнением из минеральной ваты, перфорация квадратная, 13%, диаметр 4 мм, размером 810х810 мм. Глушитель применяем длиной l = 0,73 м.
Задача 3
Определить уровни звукового давления в центре производственного помещения после звукопоглощающей облицовки потолка и половины площади стен, если размеры помещения: длина - l, ширина - b, высота - h. Материал облицовки подобрать исходя из требуемого снижения шума, задавшись уровнями звукового давления до акустической обработки по таблице 8 к задаче 6. Сделать выводы и дать необходимые рекомендации.
№ варианта |
l, м |
b, м |
h, м |
5 |
72 |
12 |
6 |
№ варианта |
Li |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
5 |
90 |
91 |
89 |
88 |
88 |
86 |
78 |
75 |
Решение задачи:
1. Выбирается звукопоглощающий материал (ЗПМ) для облицовки ограждающих конструкций помещения.
Выбираем плиты АГП гипсовые с заполнением из минеральной ваты, перфорация квадратная, 13%, диаметр 4 мм, размером 810х810 мм.
2. Площадь ограждающих поверхностей помещения, м2
,
где S1 - площадь одной стены, S1 = b x h, м2
S2 - площадь другой стены, S2 = l x h, м2
S2 - площадь потолка или пола, S3 = l x b, м2
3. Площадь облицованных стен и потолка, м2
4. Постоянная помещения В, м2 , в октавных полосах частот.
Bi = B1000 ∙ μ,
где В1000 – постоянная помещения, м2 , на среднегеометрической частоте 1000 Гц, определяемая в зависимости от объема V, м3 , и типа помещения.
μ – частотный множитель, определяемый в зависимости от объема помещения V, м3 .
Объем помещения равен:
Тип помещения |
Описание помещения |
Постоянная помещения В1000 , м2 |
2 |
Помещения с жесткой мебелью и большим количеством людей или с небольшим количеством людей и мягкой мебелью (лаборатории, деревообрабатывающие цехи, кабинеты и т.п.) |
Значит постоянная помещения , а частотный множитель μ на среднегеометрических частотах октавных полос, Гц
Объем помещения, м3 |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
V > 1000 |
0,5 |
0,5 |
0,55 |
0,7 |
1,0 |
1,6 |
3,0 |
6,0 |
Постоянная помещения , м2 |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
259,2 |
259,2 |
285,12 |
362,88 |
518,4 |
829,44 |
1555,2 |
3110,4 |
5. Эквивалентная площадь звукопоглощения, м2 .
Эквивалентная площадь звукопоглащения , |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
236,769 |
236,769 |
258,212 |
320,387 |
435,823 |
636,485 |
991,57 |
1455,61 |
6. Средний коэффициент звукопоглощения.
Эквивалентная площадь звукопоглащения |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
0,086 |
0,086 |
0,094 |
0,12 |
0,16 |
0,23 |
0,36 |
0,53 |
7. Величина суммарного добавочного поглощения, вносимого конструкцией звукопоглощающей облицовки, м2 .
ΔАi = αоблi ∙ Sобл.
Величина суммарного добавочного поглощения, вносимого конструкцией звукопоглощающей облицовки , м2 |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
41,04 |
123,12 |
670,32 |
1244,88 |
1203,84 |
943,92 |
465,12 |
396,72 |
8. Эквивалентная площадь звукопоглощения поверхностями, не занятыми звукопоглощающей облицовкой, м2
А1i = (S-Sобл )
Эквивалентная площадь звукопоглощения поверхностями, не занятыми звукопоглощающей облицовкой, м2 |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
118,385 |
118,385 |
129,106 |
160,193 |
217,912 |
318,242 |
495,785 |
727,803 |
9. Средний коэффициент звукопоглощения акустически обработанного помещения
Средний коэффициент звукопоглощения акустически обработанного помещения |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
0,058 |
0,088 |
0,292 |
0,514 |
0,520 |
0,461 |
0,351 |
0,411 |
10. Постоянная помещения после его акустической обработки, м2
Постоянная помещения после его акустической обработки, м2 |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
169,29 |
264,89 |
1129,43 |
2888,42 |
2959,80 |
2343,05 |
1481,07 |
1909,24 |
11. Величина снижения уровней звукового давления в производственном помещении, дБ,
Величина снижения уровней звукового давления в производственном помещении , дБ |
Частотный множитель μ на среднегеометрических частотах октавных полос, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
-1,850 |
0,094 |
5,978 |
9,009 |
7,566 |
4,510 |
-0,212 |
-2,120 |
Задача 4
Рассчитать резиновые виброизоляторы под вентиляционный агрегат, если вес агрегата Р, число оборотов ротора - n.
№ варианта |
Р, Н |
n 1/мин |
5 |
9000 |
2100 |
Решение задачи:
1. Зная частоту возбуждающей силы (основную оборотную частоту f = n/60, где n - число оборотов ротора в минуту), находим допустимую собственную частоту системы
,
где m = 3...4 оптимальное соотношение между частотой возбуждающей силы и собственной частотой колебаний системы, обеспечивающее достаточно эффективную виброизоляцию.
2. Необходимая площадь резиновых виброизоляторов
,
где [G] - допускаемое напряжение в резине [G] = (3...5)105 Па, (при твердости по Шору - 60 и модуле упругости Ест = 5∙106 Па).
3. Задавшись числом виброизоляторов n, определяют площадь каждого из них
и поперечный размер прокладки (диаметр D или сторону квадрата В).
; .
;
4. Рабочая толщина виброизолятора
,
где Хст – статическая осадка виброизолятора;
,
где g – ускорение свободного падения, g = 9,81 м/с2 ;
Ест – статический модуль упругости резины; Ест = (4...5) ∙ 106 Па.
5. Полная толщина виброизолятора
.
Проверка:
6. Эффективность виброизоляции, дБ,
;
где КП - коэффициент передачи,
7. Схема размещения виброизоляторов.
Задача 5
Рассчитать защиту зданий и сооружений от молнии и привести схемы объекта и зоны защиты предлагаемого молниеотвода в соответствии с инструкцией РД.34.21.122-87.
№ варианта |
Высота здания, м |
Площадь территории, м2 |
5 |
12 |
1200 |
Решение задачи:
1. Габаритные размеры здания гаража: hx = 12 м, S = 30 м, L = 40 м.
2. Определение ожидаемого количества поражений молнией в год
где N – ожидаемое количество поражений молнией в год;
S, L, hx – габаритные размеры помещения, м;
n – удельная плотность ударов в землю, (для региона Среднего Урала составляет n=4).
3. Определение категории и типа молниезащиты (см. табл.1)
Категория молниезащиты - 3, так как класс помещения по ПУЭ - П-1, потому, что в гараже присутствует солярка, которая является жидкостью с температурой вспышки паров выше 450 С. Зона защиты Б, так как средняя продолжительность гроз в год 20 ч и более, и N < 2.
4. Определение схемы молниезащиты
Молниезащита 3-й категории выполняется отдельно стоящими или установленными на крыше здания стержневыми или тросовыми молниеотводами.
Выбираем защиту отдельно стоящим молниеотводом (рис. 1).
Воздушный промежуток между молниеотводом и зданием составит 2 м.
4.1. Размеры молниезащиты для зоны Б составят
Из диапазона h = 30...150 м подбираем высоту молниеотвода, обеспечивающую защиту всей площади крыши здания
Принимаем высоту молниеотвода равной: h = 40 м
4.2. Выбор типа заземлителя.
В качестве заземлителя защиты можно использовать искусственный двухстержневой стальной заземлитель размерами:
полоса - 40х4 мм длиной 3 м;
стержни диаметром d = 10 мм длиной 3 м;
глубина заложения заземлителя - 0,5 м.

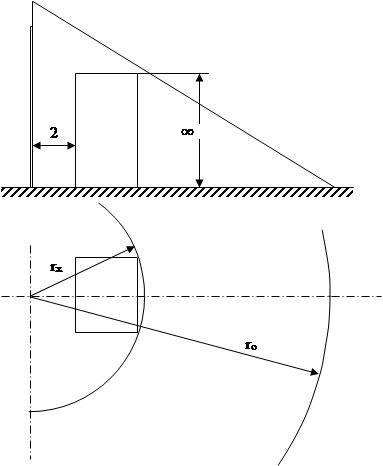

Рис. 1. Схема молниезащиты.

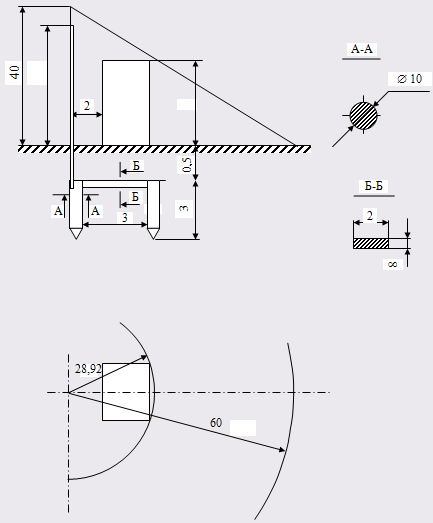

Вывод: В качестве молниезащиты здания гаража для парковки тракторов площадью 1200 м2 (30х40 м) и высотой 12 м необходимо использовать столб высотой 36,8 м, на который установлен молниеприемник размером 4,6 м. Молниеотвод расположен на расстоянии 2 м от гаража. В качестве заземлителя используется заглубленный на 0,5 м искусственный двухстержневой стальной заземлитель размерами: полоса 40х4 мм длиной 3 м, стержни диаметром d = 10 мм длиной 3 м. Поверхность земли вокруг молниеотвода асфальтируется на r = 2 м. Схема молниеотвода представлена на рис.2.
|
Задача 6
Для цеха определить:
- категорию производства по пожарной опасности;
- требуемую степень огнестойкости здания;
- допустимая этажность, площадь этажа между противопожарными стенами и объем здания;
- класс помещения по взрыво-пожароопасности согласно ПУЭ;
- исполнение электрооборудования, тип и вид исполнения электропроводки;
- количество и вид первичных средств пожаротушения;
- необходимые расходы воды на внутреннее и наружное пожаротушение.
№ варианта |
Наименование цеха |
5 |
Механический |
№ варианта |
Высота здания, м |
Площадь территории, м2 |
5 |
12 |
1200 |
Решение задачи:
1. Категория производства по пожарной опасности:
Г |
Негорючие вещества и материалы в горючем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива |
2. Требуемуя степень огнестойкости здания IIIб, т.к. общая площадь помещения составляет 1200 м2 .
3. Допустимая этажность, площадь этажа между противопожарными стенами и объем здания:
Допустимая этажность – 1 этаж, площадь этажа в пределах пожарного отсека для одноэтажных зданий – 5200, объем здания – 93600 .
4. Класс помещения по взрывопожароопасности согласно ПУЭ:
В-1а - Помещения, в которых при нормальной эксплуатации взрывоопасные смеси горючих паров или газов с воздухом или другими окислителями не образуется. Образование смеси возможно только в результате аварий или неисправностей.
5. Исполнение электрооборудования, тип и вид исполнения электропроводки:
Любое взрывозащищенное исполнение для соответствующих категорий и групп взрывоопасных смесей.
Искрящие части (например, контактные кольца) в исполнении повышенной надежности против взрыва должны быть заключены в колпак одного из следующих исполнений: взрывонепроницаемого, продуваемого под избыточным давлением или специального.
При применении электродвигателей с короткозамкнутым ротором в исполнении повышенной надежности взрывопроницаемого типа можно выбрасывать отработанный воздух в этом же помещении
Электродвигатели, а также аппараты и приборы периодически работающих установок, не связанных непосредственно с технологическим процессом (монтажные краны, тельферы и т.п.) –
Защищенное исполнение, подвод тока с помощью кабеля для средних условий работы
Провода: ПР-500, ПР-3000, ПРГ-3000, ПРТО-500, ПРТО-2000, ПВ-500, ПГВ-500, ПРГВ-500
Кабели: ВРБГ, СРБГ, СБГ, СБГВ, ОСБГ, ОСБГВ, СПГ, СПГВ, ОСПГВ и другие бронированные (без наружных покровов)
Испытания плотности соединения стальных труб не требуется. Открытая прокладка небронированных кабелей в силовых осветительных сетях при напряжении не выше 380 В и во вторичных цепях допускается при отсутствии механических и химических воздействий
6. Количество и вид первичных средств пожаротушения
На 200 м2 помещения в наличии должны быть: огнетушитель (химический пенный, воздушно-пенный, жидкостный) – 1 шт., ящик с песком емкостью 3,0 м3 - 1 шт. и лопата – 1 шт.
Таким образом в цехе площадью 1200 м2 должны быть:
огнетушители (химические пенные, воздушно-пенные, жидкостные) – 6 шт.;
ящик с песком емкостью 3,0 м3 - 6 шт.;
лопаты – 6 шт.
7. Необходимые расходы воды на внутреннее и наружное пожаротушение
7.1. Расчетный расход воды на внутреннее пожаротушение
где q – расход воды на одну струю, л/с;
n – число струй;
t – время тушения пожара, мин; ( t = 10 мин).
Объем помещения попадает в интервал от 5,0 – 50 тыс. м3 , значит по СНиП 2.04.01–85 на внутреннее пожаротушение необходимо чтобы: q = 5 л/с, n=2, тогда:
7.2. Расчетный расход воды на наружное пожаротушение:
где q – расход воды на один пожар, л/с ( по СНиП 2.04.02-84 при объемах здания 5 – 20 тыс. м3 q = 20 л/с);
n – расчетное количество одновременных пожаров (n = 1 при площади предприятия до 150 га);
Т – продолжительность тушения пожара, (Т = 3 часа);
Задача 7
Исходные данные:
F = 2,0 м2, V = 0,35 м/с, = 6 г
Определить необходимый воздухообмен.
Решение задачи:
Выбираем щелевые отсосы
Определяем количество воздуха, удаляемого из под укрытия:
Определяем количество воздуха, необходимого для разбавления серной кислоты:
Lг=10000/1=10000
Целесообразно увеличить количество удаляемого воздуха до 10000 м3/ч
Задача 8
Подобрать тип наиболее эффективного бортового отсоса и рассчитать объемный расход воздуха, удаляемого бортовым отсосом от ванны обезжиривания.
В = 0,5 м, l = 1,6 м, tвозд = 80 C, tпом = 17 C, H = 160мм, b = 80мм.
Решение задачи:
Вариант 1:
Определяем объемный расход воздуха, удаляемого простым однобортовым отсосом.
Без поддува:
Расчетное расстояние от поверхности раствора до оси щели:
С поддувом:
Вариант 2:
Определяем объемный расход воздуха, удаляемого опрокинутым однобортовым отсосом.
Без поддува:
Где
С наддувом:
Вариант 3:
Определяем объемный расход воздуха, удаляемого простым двубортовым отсосом.
Без поддува:
С наддувом:
,
; ; .
Вариант 4:
Определяем объемный расход воздуха, удаляемого опрокинутым двубортовым отсосом.
Без поддува:
Где
;
; ; .
С наддувом:
,
где ; ; .
Вывод: наименьший расход воздуха будет при применении опрокинутого двубортового отсоса с поддувом.
