Реферат: Системный анализ организационной структуры
Федеральное агенство по образованию
Филиал Санкт-Петербургского государственного
инженерно-экономического университете в городе Череповце.
Кафедра общепрофессиональных и специальных дисциплин.
Контрольная работа по дисциплине: «Системный анализ».
Тема: «Системный анализ организационной структуры».
Вариант 6.
Выполнила:
Рябикова М.Г.
Группа: ФКВ-05
Зачетная кн. 556/05
Череповец, 2005.
Содержание.
Введение………………………………………………………………………………………….3
1. Основные элементы и понятия IDEF0……………………………………………………….4
2. Структура автосервиса………………………………………………………………………..8
2.1. Цели и задачи автосервиса…………………………………………………………………8
2.2. Структурная организация атосервиса……………………………………………………..9
2.3. Внешняя среда ……………………………………………………………………………..11
3. Системный анализ организационной структуры автосервиса …………………………...12
Заключение ……………………………………………………………………………………..13
Введение.
Методология IDEF . Это, пожалуй, наиболее глубоко проработанная и наиболее обширная методология, которая позволяет описывать не только бизнес-процессы, но и функциональные блоки (например, маркетинг или финансы), различные объекты в компании и действия над ними (например, весь комплекс процессов обработки и выполнения заказа клиента), а также состояние и динамику развития бизнес-единиц компании и компании в целом.
Методологию IDEF0 можно считать следующим этапом развития хорошо известного графического языка описания функциональных систем SADT (Structured Analysis and Design Teqnique). Несколько лет назад в России небольшим тиражом вышла одноименная книга, посвящанная описанию основных принципов построения SADT-диаграмм. Исторически, IDEF0, как стандарт был разработан в 1981 году в рамках обширной программы автоматизации промышленных предприятий, которая носила обозначение ICAM (Integrated Computer Aided Manufacturing) и была предложена департаментом Военно-Воздушных Сил США. Собственно семейство стандартов IDEF унаследовало свое обозначение от названия этой программы (IDEF=ICAM DEFinition). В процессе практической реализации, участники программы ICAM столкнулись с необходимостью разработки новых методов анализа процессов взаимодействия в промышленных системах. При этом кроме усовершенствованного набора функций для описания бизнес-процессов, одним из требований к новому стандарту было наличие эффективной методологии взаимодействия в рамках “аналитик- специалист”. Другими словами, новый метод должен был обеспечить групповую работу над созданием модели, с непосредственным участием всех аналитиков и специалистов, занятых в рамках проекта.
В результате поиска соответствующих решений родилась методология функционального моделирования IDEF0. C 1981 года стандарт IDEF0 претерпел несколько незначительных изменения, в основном ограничивающего характера, и последняя его редакция была выпущена в декабре 1993 года Национальным Институтом По Стандарам и Технологиям США (NIST).
1. Основные элементы и понятия IDEF0.
Графический язык IDEF0 удивительно прост и гармоничен. В основе методологии лежат четыре основных понятия:
Первым из них является понятие функционального блока (Activity Box). Функциональный блок графически изображается в виде прямоугольника (см. рис. 1) и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта название каждого функционального блока должно быть сформулировано в глагольном наклонении (например, “производить услуги”, а не “производство услуг”).
Каждая из четырех сторон функционального блока имеет своё определенное значение (роль), при этом:
Верхняя сторона имеет значение “Управление” (Control);
Левая сторона имеет значение “Вход” (Input);
Правая сторона имеет значение “Выход” (Output);
Нижняя сторона имеет значение “Механизм” (Mechanism).
Каждый функциональный блок в рамках единой рассматриваемой системы должен иметь свой уникальный идентификационный номер.

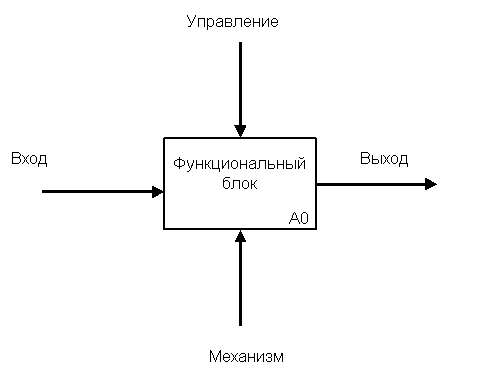

Рисунок 1. Функциональный блок.
Вторым “китом” методологии IDEF0 является понятие интерфейсной дуги (Arrow). Также интерфейсные дуги часто называют потоками или стрелками. Интерфейсная дуга отображает элемент системы, который обрабатывается функциональным блоком или оказывает иное влияние на функцию, отображенную данным функциональным блоком.
Графическим отображением интерфейсной дуги является однонаправленная стрелка. Каждая интерфейсная дуга должна иметь свое уникальное наименование (Arrow Label). По требованию стандарта, наименование должно быть оборотом существительного.
С помощью интерфейсных дуг отображают различные объекты, в той или иной степени определяющие процессы, происходящие в системе. Такими объектами могут быть элементы реального мира (детали, вагоны, сотрудники и т.д.) или потоки данных и информации (документы, данные, инструкции и т.д.).
В зависимости от того, к какой из сторон подходит данная интерфейсная дуга, она носит название “входящей”, “исходящей” или “управляющей”. Кроме того, “источником” (началом) и “приемником” (концом) каждой функциональной дуги могут быть только функциональные блоки, при этом “источником” может быть только выходная сторона блока, а “приемником” любая из трех оставшихся.
Необходимо отметить, что любой функциональный блок по требованиям стандарта должен иметь по крайней мере одну управляющую интерфейсную дугу и одну исходящую. Это и понятно – каждый процесс должен происходить по каким-то правилам (отображаемым управляющей дугой) и должен выдавать некоторый результат (выходящая дуга), иначе его рассмотрение не имеет никакого смысла.
При построении IDEF0 – диаграмм важно правильно отделять входящие интерфейсные дуги от управляющих, что часто бывает непросто.
В реальном процессе рабочему, производящему обработку, выдают заготовку и технологические указания по обработке (или правила техники безопасности при работе со станком). Ошибочно может показаться, что и заготовка и документ с технологическими указаниями являются входящими объектами, однако это не так. На самом деле в этом процессе заготовка обрабатывается по правилам отраженным в технологических указаниях, которые должны соответственно изображаться управляющей интерфейсной дугой.
Другое дело, когда технологические указания обрабатываются главным технологом и в них вносятся изменения. В этом случае они отображаются уже входящей интерфейсной дугой, а управляющим объектом являются, например, новые промышленные стандарты, исходя из которых производятся данные изменения.
Приведенные выше примеры подчеркивают внешне схожую природу входящих и управляющих интерфейсных дуг, однако для систем одного класса всегда есть определенные разграничения. Например, в случае рассмотрения предприятий и организаций существуют пять основных видов объектов: материальные потоки (детали, товары, сырье и т.д.), финансовые потоки (наличные и безналичные, инвестиции и т.д.), потоки документов (коммерческие, финансовые и организационные документы), потоки информации (информация, данные о намерениях, устные распоряжения и т.д.) и ресурсы (сотрудники, станки, машины и т.д.). При этом в различных случаях входящими и исходящими интерфейсными дугами могут отображаться все виды объектов, управляющими только относящиеся к потокам документов и информации, а дугами-механизмами только ресурсы.
Обязательное наличие управляющих интерфейсных дуг является одним из главных отличий стандарта IDEF0 от других методологий классов DFD (Data Flow Diagram) и WFD (Work Flow Diagram).
Третьим основным понятием стандарта IDEF0 является декомпозиция (Decomposition). Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.
Декомпозиция позволяет постепенно и структурированно представлять модель системы в виде иерархической структуры отдельных диаграмм, что делает ее менее перегруженной и легко усваиваемой.
Модель IDEF0 всегда начинается с представления системы как единого целого – одного функционального блока с интерфейсными дугами, простирающимися за пределы рассматриваемой области. Такая диаграмма с одним функциональным блоком называется контекстной диаграммой, и обозначается идентификатором “А-0”.
В пояснительном тексте к контекстной диаграмме должна быть указана цель (Purpose) построения диаграммы в виде краткого описания и зафиксирована точка зрения (Viewpoint).
Определение и формализация цели разработки IDEF0 – модели является крайне важным моментом. Фактически цель определяет соответствующие области в исследуемой системе, на которых необходимо фокусироваться в первую очередь. Например, если мы моделируем деятельность предприятия с целью построения в дальнейшем на базе этой модели информационной системы, то эта модель будет существенно отличаться от той, которую бы мы разрабатывали для того же самого предприятия, но уже с целью оптимизации логистических цепочек.
Точка зрения определяет основное направление развития модели и уровень необходимой детализации. Четкое фиксирование точки зрения позволяет разгрузить модель, отказавшись от детализации и исследования отдельных элементов, не являющихся необходимыми, исходя из выбранной точки зрения на систему. Например, функциональные модели одного и того же предприятия с точек зрения главного технолога и финансового директора будут существенно различаться по направленности их детализации. Это связано с тем, что в конечном итоге, финансового директора не интересуют аспекты обработки сырья на производственных станках, а главному технологу ни к чему прорисованные схемы финансовых потоков. Правильный выбор точки зрения существенно сокращает временные затраты на построение конечной модели.
В процессе декомпозиции, функциональный блок, который в контекстной диаграмме отображает систему как единое целое, подвергается детализации на другой диаграмме. Получившаяся диаграмма второго уровня содержит функциональные блоки, отображающие главные подфункции функционального блока контекстной диаграммы и называется дочерней (Child diagram) по отношению к нему (каждый из функциональных блоков, принадлежащих дочерней диаграмме соответственно называется дочерним блоком – Child Box). В свою очередь, функциональный блок - предок называется родительским блоком по отношению к дочерней диаграмме (Parent Box), а диаграмма, к которой он принадлежит – родительской диаграммой (Parent Diagram). Каждая из подфункций дочерней диаграммы может быть далее детализирована путем аналогичной декомпозиции соответствующего ей функционального блока. Важно отметить, что в каждом случае декомпозиции функционального блока все интерфейсные дуги, входящие в данный блок, или исходящие из него фиксируются на дочерней диаграмме. Этим достигается структурная целостность IDEF0 – модели. Наглядно принцип декомпозиции представлен на рисунке 4. Следует обратить внимание на взаимосвязь нумерации функциональных блоков и диаграмм - каждый блок имеет свой уникальный порядковый номер на диаграмме (цифра в правом нижнем углу прямоугольника), а обозначение под правым углом указывает на номер дочерней для этого блока диаграммы. Отсутствие этого обозначения говорит о том, что декомпозиции для данного блока не существует.
Последним из понятий IDEF0 является глоссарий (Glossary). Для каждого из элементов IDEF0: диаграмм, функциональных блоков, интерфейсных дуг существующий стандарт подразумевает создание и поддержание набора соответствующих определений, ключевых слов, повествовательных изложений и т.д., которые характеризуют объект, отображенный данным элементом. Этот набор называется глоссарием и является описанием сущности данного элемента. Например, для управляющей интерфейсной дуги “распоряжение об оплате” глоссарий может содержать перечень полей соответствующего дуге документа, необходимый набор виз и т.д. Глоссарий гармонично дополняет наглядный графический язык, снабжая диаграммы необходимой дополнительной информацией.
- Структура автосервиса.
2.1. Цели и задачи автосервиса.
Цели сервисных предприятий:
· Обеспечивать удовлетворение клиентов как обслуживанием, так и фирмой;
· Обеспечивать лучший сервис в районе.
Автотехцентры автодилерских фирм ориентированы на выполнение следующих задач:
· Предпродажная подготовка новых машин;
· Предпродажный ремонт подержанных машин;
· Гарантийный ремонт проданных новых и подержанных машин;
· Коммерческое регламентное обслуживание техники;
· Коммерческое предупредительное обслуживание;
· Коммерческое реабилитационное обслуживание (ремонт);
· Коммерческое предоставление (прокат) ремонтных мощностей желающим самостоятельно обслуживать свои машины при условии покупки запчастей у дилера;
· Все виды обслуживания собственного парка техники;
· Ремонт подержанных узлов и агрегатов для фонда восстановленных запасных частей
Приоритетные задачи современного сервиса:
· Неукоснительное выполнение персоналом полученных обязанностей;
· Увеличение прибыли посредством рационального управления предприятием и непрерывного контроля за показателями его эффективности;
· Постоянная забота об улучшении внешнего вида и интерьеров предприятия, поэтапная модернизация всех зданий, сооружений и оборудования;
· Приведение количества рабочих мест и персонала в соответствие с реальным наличием заказов;
· Учет и контроль рабочего времени;
· Сокращение количества рекламаций за счет повышения качества работы и контроля, выполнение регулярного выборочного контроля;
· Оказание действенной помощи в аварийных случаях;
· Организация технической помощи на дорогах и эвакуации несправных автомобилей силами предприятия;
· Представление гарантии качества;
· Использование талонов выходного контроля;
· Проверка послеремонтного состояния автомобиля телефонным звонком клиенту;
· Применение рекомендованных нестандартных инструментов и приспособлений, аппаратуры и оборудования;
· Пополнение и эффективное использование имеющихся информационных материалов;
· Целенаправленное повышение квалификации работников курсовыми, семинарскими и другими видами обучения.
2.2. Структурная организация.
Структура организации – это те фиксированные взаимосвязи, которые существуют между подразделениями и работниками организации. Ее можно понимать как установленную схему взаимодействия и координации технологических и человеческих элементов.
Оптимизация организационной структуры предприятия – одна из задач реинжиниринга. В основе структуры современных фирм лежат два принципа инжиниринга:
· Функциональный принцип разделения операций;
· Отделение стандартных операций от неформализованных.
Ниже приведен пример структуры крупных фирм. Функциональные подразделения названы службами, в службе может быть один эксперт, группа сотрудников или отдел – в зависимости от объема работы.

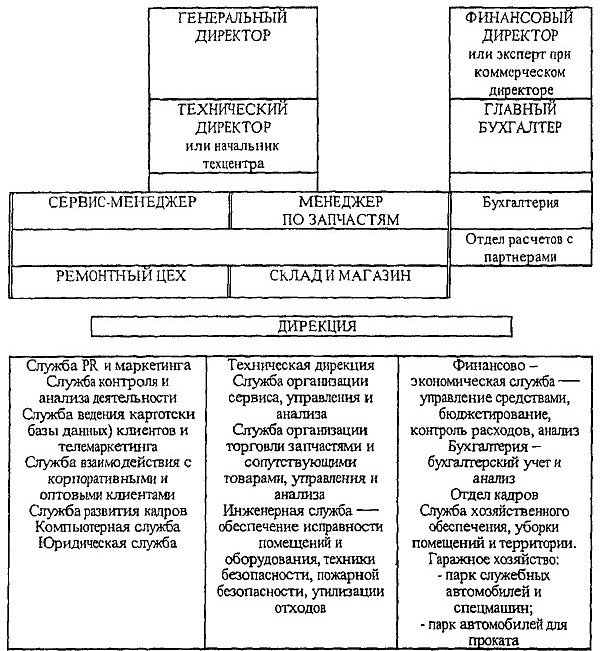

Рис.1 Организационная структура фирмы.
2.3. Внешняя среда
Внешняя среда – есть совокупность всех объектов, изменение свойств которых влияет на систему, а также тех объектов, чьи свойства меняются в результате поведения системы. На данном ниже примере видно, что университет находится под влиянием внешних факторов окружающей его среды. Это и социально-экономические и демографические (что тоже не маловажно) факторы, а также ряд других (налоговая служба (система) и др.
Рис.2. Внешняя среда:
Автосервис является прибыльной организацией, но это зависит от качества работы собственников и сотрудников фирмы. Стремление к лидерству и качество команды позволили поставить перед собой широкий набор целей, которые должны соответствовать запросам и требованиям клиентов, учитывая условия конкуренции на рынке авторемонтных услуг.
Миссия автосервиса состоит в том, чтобы предоставить самый широкий и качественный спектр услуг по ремонту и техническому обслуживанию автомобилей отечественного и импортного производства.
Стратегическая цель автотехцентра - завоевание лидирующего положения на рынке автосервиса за счет улучшения кадрового состава фирмы и внедрения новых технологий для более быстрого и качественного ремонта..
Тактические цели:
-улучшение кадрового состава за счет набора высококвалифицированных работников и повышения уровня компетентности имеющихся сотрудников;
-количество рабочих мест и занятых работников должно соответствовать количеству заказов;
- завоевать статус надежной организации, заручиться доверием клиентов;
- Быть прибыльным предприятием и использовать полученные средства для новых инвестиций по мере возникновения возможностей.
3. Системный анализ организационной структуры автосервиса .
Построение модели функциональной организации предприятия начинается с описания функционирования предприятия (системы) в целом в виде контекстной диаграммы. Взаимодействие системы с окружающей средой описывается в терминах входа (данные и объекты, потребляемые или изменяемые процессом), выхода (основной результат процесса, конечный продукт), управления (стратегии и процедуры, которыми управляется процесс) и механизмов (ресурсы, необходимые для процесса). Контекстная диаграмма верхнего уровня представлена на рис. 3.
После описания контекста проводится функциональная декомпозиция и система разбивается на подсистемы. Каждая подсистема описывается с помощью тех же элементов, что и система в целом. Затем каждая подсистема разбивается на более мелкие и так до достижения нужного уровня подробности. В результате такого разбиения, каждый фрагмент системы изображается на отдельной диаграмме декомпозиции.
Второй шаг декомпозиции будет выглядеть так, как это изображено на рис. 4. Здесь отображены основные процессы ремонта автомобиля – проведение диагностики, произведение ремонта, демонстрация исправного автомобиля, закрытие заказа-наряда.
Каждая подсистема разбита на более мелкие.
Так диагностика включает в себя диагностику неисправностей и проведение оценки стоимости и длительности ремонта.
Преведение ремонта включает в себя следующие звенья: управление выполнением ремонта, устранение неисправностей и контроль качества.
Демонстрация исправного автомобиля – это демонстрация устраненных неисправностей и рассмотрение претензий клиента.
Закрытие заказа-наряда включает в себя определение итоговой стоимости ремонта, регистрация платежей клиента, запись в книге учета.
Заключение.
Таким образом, мы проанализировали организационную структуру автотехцентра с помощью BPwin.
Нами были разработаны следующие рекомендации по совершенствованию деятельности автотехцентра.
1. Изучение опыта работы других автосервисов.
2. Повышение квалификации мастеров фирмы.
3. Внедрение новых технологий и закупка новейших материалов.
4. Проведение «открытых» дней салона для привлечения новых клиентов, участие в презентациях.
5. Расширение перечня услуг автотехцентра.
Рис. 3. Контекстная диаграмма
Рис. 4. Декопозиция.
