1. ВЫБОР СХЕМЫ БАЛОЧНОЙ КЛЕТКИ

Задание:

Требуется выполнить компоновку балочной клетки рабочей площадки располагаемой в отапливаемом здании II уровня ответственности при следующих данных:

- шаг колонн в продольном направлении – 15,0 м;

- шаг колонн в поперечном направлении – 5,5 м;

- габариты рабочей площадки в плане – 45´11 м ;

- временная нормативная равномерно-распределенная нагрузка – 24 кН/м² ;

- материал настила, балок настила, вспомогательных и главных балок, а так же колонн – сталь обычной прочности.

При заданных пролете и шаге главных балок находим оптимальную схему расположения балок настила и вспомогательных балок. Решение этой задачи производим методом вариантного проектирования.

1.1 Расчетные характеристики материала и коэффициенты

Настил относится к 3-й группе конструкций (табл. 50* [1]), поэтому сталь обычной прочности может быть С235 по ГОСТ 27772-88. Для этой стали расчетное сопротивление растяжению, сжатию, изгибу равно R_y =230 МПа при толщине листов от 2 до 20 мм, временное сопротивление стали разрыву R_un =360 МПа (табл. 51* [1]).

Балки настила и вспомогательные балки прокатного профиля относятся ко 2-й группе конструкций, принимаем сталь С245 по ГОСТ 27772-88. Для этой стали R_y =240 МПа при толщинах листов от 2 до 20 мм, R_un =370 МПа (табл. 51* [1]).

Модуль упругости стали Е = 2,06×10⁵ МПа. Коэффициент поперечной деформации (Пуассона) n=0,3 (табл. 63 [1]).

Для сооружений II уровня ответственности коэффициент надежности по ответственности g_n = 0,95 (прил. 7* [ 2 ]).

Коэффициент условий работы настила и прокатных балок g_с = 1,0 (табл. 6* [1]). Коэффициенты надежности по нагрузке для постоянной нагрузки g_fg = 1,05 (табл. 1 [2]), для временной нагрузки g_fv = 1,20 (п.3.7 [2]).

Предельные относительные прогибы для настила и балок принимаются в зависимости от величины пролета по табл.19 [2]. При l £ 1 м – f_u = l /120, при l = 3 м – f_u = l /150, при l = 6 м – f_u = l /200

1.2 Выбор вариантов компоновочных схем

Для сравнения принимаем два варианта компоновочных схем: балочную клетку нормального типа и усложненного.

Вариант 1. Принимаем нормальный тип балочной клетки. Определяем возможное отношение пролета настила к его толщине, предварительно вычислив:

и задавшись n₀ = l_sh / f_sh = 130, при величине временной нагрузки для расчета настила по второму предельному состоянию

n_n = g _n v₀ = 0,95×0,0024 = 0,00228 кН/см² ,

Для величины временной нагрузки v₀ = 24 кН/м рекомендуемая толщина настила 10-12мм. Принимая толщину настила 10 мм, получим предельный пролет настила

Поскольку пролет настила равен расстоянию между краями полок балок настила, то предельный шаг балок, при предварительно принятой ширине полки b_{f , fb} = 13 см, равен

a_{fb , u} = l_sh + b_{f , fb} = 121,44 + 13 = 134,44 см

Принимаем шаг балок настила из условия кратности пролету главной балки и возможности выполнения монтажного стыка главной балки в середине пролета. Принимаем число шагов 13, при этом 10 шагов по 130 см и 2 по 100 см. Расчетный шаг балок настила a_fb = 130 см < 134,44 см

Подбор сечения балки настила.

Погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_fb – вес 1 м.п. балки настила, принимаем g_fb = 0,35 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Балка настила является однопролетной, статически определимой с равномерно распределенной нагрузкой. Максимальный расчетный изгибающий момент в середине пролета балки определяется по формуле

Требуемый момент сопротивления

где с₁ – коэффициент, учитывающий развитие пластических деформаций, предварительно принимаем с₁ = 1,1.

Требуемый момент инерции сечения балок из условия обеспечения жесткости находим по формуле

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №35Б1, для которого I = 10060 см⁴ , W = 581,7 см³ , g = 38,9 кг/м

Вариант 2 . Балочная клетка усложненного типа. Как и в первом варианте, толщину настила принимаем 10 мм, при котором максимальный шаг балок 134,44 см. При расстоянии между главными балками 5,5 м количество шагов балок настила равно n = 550/134,44 =4,1, округлив до 5, получим шаг балок настила

а _fb = 550/5 = 110 см.

Шаг вспомогательных балок при их пролете l’ _fb = 5 м определяем по формуле [9]

Принимаем конструктивно удобный шаг вспомогательных балок а’ _fb = l_fb = 3 м (схема балочной клетки приведена на рис.1.1)

В данном случае балки настила имеют пролет 3 м и шаг 1,375 м. Тогда погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_fb – вес 1 м.п. балки настила, принимаем g_fb =0,25 кН/м.

линейная нагрузка для расчета на жесткость равна:

Балка настила является однопролетной, статически определимой с равномерно распределенной нагрузкой. Максимальный расчетный изгибающий момент в середине пролета балки определяется по формуле

Требуемый момент сопротивления

Требуемый момент инерции сечения балок из условия обеспечения жесткости находим по формуле:

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №20Б1, для которого I = 1943см⁴ , W = 194,3 см³ , g = 22,4 кг/м

Аналогично подбираем сечение вспомогательной балки, пролет которой l’ _fb = 5,5 м и шаг а’ _fb = 3 м. Балка загружена сосредоточенными силами (реакциями балок настила), которых 4. На стадии вариантного проектирования можно считать, что вспомогательные балки загружены равномерно распределенной нагрузкой

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №45Б2, для которого I = 28870 см⁴ ,

W = 1291,9 см³ , g = 67,5 кг/м

1.3 Определение удельных показателей

Варианты компоновочных схем несущих элементов балочной площадки приведены на рис. 1.1.

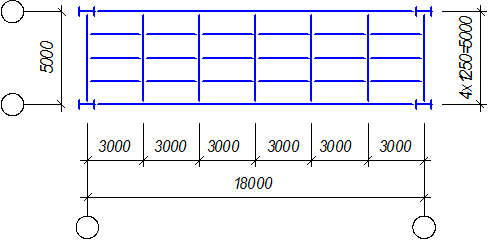

а) – вариант 1: балочная клетка нормального типа;

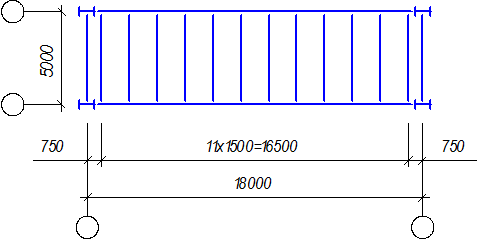

б) – вариант 2: балочная клетка усложненного типа.

Расход стали на балки, приведенный к 1 м² площади рабочей площадки, найдем по формуле

Рис.1.1. Варианты балочной клетки

Расход стали по 1 варианту (m_sh – вес настила)

Расход стали по 2 варианту

Из сопоставления показателей следует, что по расходу материала наилучшим является первый вариант, который и принимаем как основной.

1.3.1 Проверка прочности настила

Поскольку отношение большей стороны листа настила к меньшей равно 5,5/1,3 = 4,2 что больше 2, то в этом случае настил рассчитывается как длинная пластина, работающая в условиях цилиндрического изгиба только вдоль короткой стороны.

Полное напряжение в пластине равно

s_х = s_ох + s_их ,

где s_ох – осевые напряжения вдоль оси х; s_ux - изгибные напряжения вдоль оси х.

Условие прочности по упругой стадии работы стали запишем по [5] в виде

,

где k_p – коэффициент пластины,

;

k₀ и k_i - коэффициенты, определяемые в зависимости от k_p по табл. 8.3

q_n - нормативная равномерно распределенная нагрузка

g_f - коэффициент надежности по нагрузке;

l_min – наименьшая сторона пластины;

t_sh – толщина настила.

Определяем коэффициент k_{p ,} при величине нагрузки

q_n = g _n ( g_sh + v_n ) = 0,95 (0,785 + 24) = 23,54 кН/м² = 0,002354 кН/см²

Этому значению k_p соответствуют в табл. 8.3 [5] величины коэффициентов k ₀ = 0,036 и k_i = 0,43

Тогда

Условие прочности выполняется.

1.3.2 Проверка жесткости настила

Максимальный прогиб в середине пластины определяем по [5] в виде

f_max = k_d t_sh ,

где k_d – коэффициент, принимаемый по табл.8.3 [5] в зависимости от величины k_p При k_p =24,74 k_d = 0,605 и f_max = 0,605*1 = 0,605 см

Предельный прогиб настила по [ 2 ] равен f_u = l_sh /130 = 130/130 = 1см

Требование второго предельного состояния для настила выполняется

f_max = 0,605 см < f_u = 1см

1.4 Расчет крепления настила к балкам

Для крепления настила к балкам принимаем полуавтоматическую сварку. Для стали С235 рекомендуется сварочная проволока Св-08А и Св-08ГА (табл. 55* [1]). Принимаем Св-08А, для которой расчетное сопротивление металла швов (по табл.56 [1]) равно R_wf = 180 МПа = 18 кН/см² , расчетное сопротивление металла границы сплавления для стали С235 при R_un = 360 МПа равно

R_wz = 0,45R_un = 0,45×360 = 162 МПа

Для полуавтоматической сварки b_f =0,7; b_z = 1,0 (табл. 34* [1]).

Проверяем, выполняется ли условие п. 11.2* [1] правильности выбора сварочного материала R_wz < R_wf £ R_wz b_z /b_f

162 < 180< 162*1,0/0,7 = 231

Материал принят правильно, расчет можно выполнять только по металлу шва.

Цепное усилие в настиле определяем по приближенной формуле

Расчетная высота углового шва, прикрепляющего настил к балке, по металлу сварного шва равна

,

где l_w – расчетная длина углового шва, l_w = 1,0 см

Минимальный катет шва, в соответствии с табл. 38* [1], при толщине свариваемых элементов – 10 мм (настил) и 8,5 мм (полка двутавра 30Б1) будет 4мм. Принимаем сварной шов для крепления настила к балкам высотой по катету k_f = 4мм.

1.5 Расчет прокатной балки

Выполнить проверку балки настила варианта балочной клетки, принятого в качестве основного в примере 1.

Исходные данные (по результатам компоновки основного варианта)

- настил – лист толщиной 10 мм;

- балка настила – двутавр №35Б1 по ГОСТ 26020-83;

- пролет балок настила l_fb = 5,5 м;

- шаг балок настила а_fb = 130 см;

- материал балок сталь обычной прочности.

1.5.1 Расчетные характеристики материала и коэффициенты

Балки настила прокатного профиля относятся ко второй группе конструкций, принимаем сталь С245 по ГОСТ 27772-88. для этой стали Ry=240 Mпа при толщине проката от 2 до 20 мм. R_un =370Mпа. Модуль упругости=2,06*10⁵ Мпа. Для сооружений II уровня ответственности коэффициент надежности по ответственности g_n = 0,95 (прил. 7* [2]).

Коэффициент условий работы настила и прокатных балок g_с = 1,0 (табл. 6* [1]).

Коэффициенты надежности по нагрузке для постоянной нагрузки g_fg = 1,05 (табл. 1 [2]), для временной нагрузки g_fv = 1,20 (п.3.7 [2]).

Предельные относительные прогибы для балок принимаются в зависимости от величины пролета по табл.19 [2]. При l = 6 м – f_u = l /200=3 см.

1.5.2 Геометрические характеристики двутавра №35Б1

Геометрические характеристики принимаем по сортаменту горячекатаных двутавров по ГОСТ 26020-83:

- высота сечения h = 346 мм,

- толщина стенки t_w = 6,2 мм,

- ширина полки b_f = 155 мм,

- толщина полки t_f = 8,5 мм,

- площадь сечения А = 49,53 см² ,

- момент инерцииI = 10060см⁴ ,

- момент сопротивления W = 581,7 см³ .

Масса профиля g = 38,9 кг/м

Площадь полки A_f = t_f b_f = 0,85×15,5 = 13,175 см² .

Площадь стенки A_w = A – 2 A_f = 49,53 - 2×13,175 = 23,28см²

1.5.3 Статический расчет

Уточняем нагрузку на балку

Погонная (линейная) нагрузка для расчета на прочность

где g_fb – вес 1 м.п. балки настила, g_fb =0,389 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Определяем расчетные усилия

Максимальный расчетный изгибающий момент в середине пролета балки

Максимальная поперечная сила на опоре

1.5.4 Проверка прочности

Касательные напряжения в опорном сечении балки проверяем по формуле

где R_s = 0,58 R_y = 0,58×240 = 139,2 МПа

Поскольку t = 56,7 МПа < 0,5Rs = 0,5×139,2 = 69,6 МПа, то с₁ = с в формуле проверки нормальных напряжений. Коэффициент с принимаем по табл. 66 [1], а зависимости от отношения A_f / A_w = 13,175/23,18 = 0,56, при котором с = 1,11. Выполняем проверку нормальных напряжений

Требование прочности выполняется

1.5.5 Проверка жесткости

Определяем прогиб балки в середине пролета

Требование второго предельного состояния выполняется, так как

f =2,05 см < f_u = 2,5 см

2. СТАТИЧЕСКИЙ РАСЧЕТ И ПОДБОР СЕЧЕНИЯ СОСТАВНОЙ СВАРНОЙ БАЛКИ

Подобрать сечение составной сварной балки, являющейся главной балкой рабочей площадки, компоновка которой выполнена в предыдущем пункте.

Исходные данные:

(а) по заданию на проектирование

- пролет главной балки l_{m b} = 15,0 м;

- шаг главных балок a_{m b} = 5,5 м;

- строительная высота перекрытия неограниченна;

- материал – углеродистая сталь обычной прочности;

- временная равномерно распределенная нагрузка на площадку v_n = 24 кН/м² (вся временная нагрузка длительная).

(б) по результатам выполнения предшествующих разделов

- количество балок настила, опирающихся на главную балку 12 (10 шагов по 1,3 м и 2 шага по 1 м);

- шаг балок настила a_{f b} = 1,3 м;

- балки настила - двутавры 35Б1 (по ГОСТ 26020-83), ширина полки b_{f , f b} = 155 мм;

- реакция балки настила Q_fb = 98,12 кН;

- постоянные нагрузки: от массы настила g_{sh , n} = 0,785 кН/м² , от балок настила g_{f b , n} = 0,35кН/м² .

2.1 Расчетные характеристики материала и коэффициенты

Сварные балки перекрытия относятся к 1-й группе конструкций (табл. 50* [1]). Сталь обычной прочности, соответствующую этой группе, принимаем С255 по ГОСТ 27772-88. Расчетное сопротивление стали принимаем для листов толщиной до20 мм (предполагаемая толщина поясов балки) R_y = 240МПа, R_un = 370 МПа (табл. 51* [1]), E = 2,06×10⁵ МПа, n = 0,3 (табл. 63 [1]). Для сооружений II уровня ответственности (прил.7* [2]) коэффициент надежности по ответственности равен g_n = 0,95.

Коэффициент условий работы при расчете на прочность g_c =1,0, при расчете на устойчивость g_c =0,95 (табл. 6 [1]).

Коэффициенты надежности по нагрузке g_fg =1,05 (п.2.2 [2]), g_fv =1,20 (п.3.7 [2]).

Предельный относительный прогиб главной балки f_{mb , u} = l_mb /250, (п.2, табл. 19 [2]).

2.2 Статический расчет

Расчетную схему главной балки принимаем в виде разрезной шарнирно-опертой однопролетной балки. Поскольку число сосредоточенных грузов от давления балок настила более 5, то нагрузку принимаем в виде равномерно распределенной.

Рис. 2.1. Расчетная схема балки

Погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_mb – вес 1 м.п. главной балки, принимаем g_mb =2,5 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Максимальный расчетный изгибающий момент в середине пролета балки

Максимальная поперечная сила на опоре

.

Изгибающий момент в середине пролета балки от нагрузки для расчета на жесткость

2.3 Компоновка и предварительный подбор сечения составной балки

Принимаем гибкость стенки l _w =125, в соответствии с рекомендациями [3]. Минимальная толщина стенки равна t_{w , min} = 12 мм.

Определяем минимальную высоту сечения сварной балки при предельном относительном прогибе ( f_{m b} / l_{mb u} =1/250)

Находим минимальную толщину стенки из условия предельного прогиба

.

Толщина стенки из условия прочности на срез равна

где R_s =0,58R_y =0,58×240=139,2 МПа.

Определяем наименьшую толщину стенки из условия смятия, поскольку принимаем этажное сопряжение балок в балочной клетке. В каждом узле опираются две балки настила, поэтому F =2Q_{f b} = 2 ×98,12=196,24 кН. Толщиной полки главной балки задаемся t_f =2 см.

Находим толщину стенки, соответствующую балке оптимальной высоты.

Сравниваем все полученные значения толщины стенки: t_{w , min} = 1,2см; t_{w , f} = 0,6см; t_{w , s} = 0,82см; t_{w , loc} = 0,42см; t_{w , opt} = 1,21см.

Наибольшее значение из этого ряда t_{w . opt} = 1,21 см показывает, что следует принимать высоту балки, соответствующую t_{w , opt} .

Принимаем толщину стенки 13 мм, тогда высота стенки будет равна

h_w = t_w l _w =1,3×125 = 156 см.

Принимаем размеры стенки с учетом стандартных размеров ГОСТ 19903-74^*

h_w х t_w = 1700 х 13 мм.

Определяем размеры поясных листов. Требуемая площадь поясов (принимая h = h_w ) равна

Требования, предъявляемые к размерам поясных листов и диапазон определяемых величин следующие:

b_f =(1/3…1/5)h = 57…34см;

b_f,min = 18,0см;

t_f,max = 3 t_w = 3×1,3=3,9 см;

Принимаем размеры поясных листов с учетом ослабления верхнего пояса отверстиями для болтов крепления балок настила b_f xt_f = 500 x20 мм, которые удовлетворяют всем вышеуказанным требованиям. Подобранное сечение показано на рис. 2.2.

2.4 Проверка принятого сечения на прочность

Определяем геометрические характеристики принятого сечения балки.

Для крепления балок настила к главным принимаем болты диаметром 16 мм (каждая балка крепится двумя болтами). Верхний пояс оказывается ослабленным отверстиями диаметром 19 мм (d ₀ = 1,9см), в каждом сечении два отверстия. Расстояние от центра тяжести сечения до оси, проходящей через середину высоты балки

где A_{f 1} = b_{f 1} t_{f 1} - n d ₀ t_{f 1} = 50×2 – 2×1,9×2,0 = 92,4 см² - площадь сечения верхнего пояса;

A_{f 2} = b_{f 1} t_{f 1} = 50×2,0 = 100 см² - площадь сечения нижнего пояса;

A= A_{f 1+} A_{f 2+} A_w = 92,4 + 100 +170×1,3=413,4 см² - площадь сечения балки;

а₁ = a ₂ = 170/2 + 2/2 = 86 см.

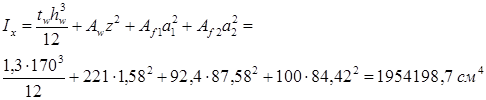

Момент инерции равен.

где a ₁ = 86 + 1,58 = 87,58 см – расстояние от центра тяжести сечения до центра тяжести верхнего пояса; a ₂ = 86 – 1,58 = 84,42 см – расстояние от центра тяжести сечения до центра тяжести нижнего пояса;

Минимальный момент сопротивления нетто (с учетом ослабления сечения)

где y = 87,58 + 1,0 = 88,58 см – расстояние от центра тяжести сечения до наиболее удаленного волокна.

Статический момент полусечения

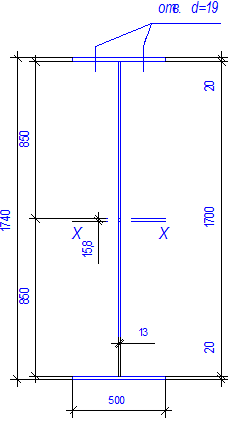

Рис.2.2. Сечение сварной балки

Проверка прочности:

а). по нормальным напряжениям от изгиба

Недонапряжение составляет Ds = (240-203) ×100/240 = 15,4% > 5%

б). по касательным напряжениям

в). по напряжениям смятия в стенке

Прочность балки обеспечена

проект балка клетка рабочая площадка

3. ИЗМЕНЕНИЕ СЕЧЕНИЯ СВАРНОЙ БАЛКИ ПО ДЛИНЕ

Изменить сечение по длине балки, рассчитанной в пункте 1

Исходные данные (принимаются по результатам выполнения примера 1):

- l_{m b} = 15,0 м;

- q_mb, = 159,2 кН/м;

- сечение главной балки:b_f =50 см, t_f = 2,0 см, h_w =170 см, t_w = 1,3 см;

- шаг балок настила a_fb = 130 см (крайние шаги по 0,75 м);

- поперечная сила на опоре Q_max = 1194 кН;

Изменение сечения главной балки осуществляем за счет изменения ширины поясных листов. Стыки листов выполняем прямым швом с визуальным контролем качества.

3.1 Компоновка сечения

Находим требуемую минимальную ширину пояса

b _{1 f} = b_f /2 = 500/2 = 250 мм, b _{1 f} = 180 мм, b _{1 f} = h /10 = 170 мм.

Учитывая, что верхний пояс ослаблен отверстиями, ширину сечения принимаем больше, чем требуется. Принимаем сечение пояса b _{1 f} xt_f = 300 x 20 мм. Сечение стенки не изменяется h_w =170 см, t_w = 1,3 см.

3.2 Определяем место изменения сечения

Определяем геометрические характеристики измененного сечения с учетом возможного ослабления верхнего пояса двумя отверстиями d ₀ = 19 мм.

Расстояние от центра тяжести сечения до оси, проходящей через середину высоты балки, равно

где A_{f 1} = b_{f 1} t_{f 1} – n d ₀ t_{f 1} = 30×2,0 – 2×1,9×2,0 = 52,4 см² - площадь сечения верхнего пояса;

A_{f 2} = b_{f 1} t_{f 1} = 30×2,0 = 60,0 см² - площадь сечения нижнего пояса;

A= A_{f 1+} A_{f 2+} A_w = 52,4 + 60,0 + 170×1,3 = 171,4 см² - площадь сечения балки.

Момент инерции измененного сечения балки равен

где a ₁ = 86 + 1,96 = 87,96 см – расстояние от центра тяжести сечения до центра тяжести верхнего пояса;

a ₂ = 86 – 1,96 = 84,04 см – расстояние от центра тяжести сечения до центра тяжести нижнего пояса; Минимальный момент сопротивления нетто (с учетом ослабления сечения)

где y = 87,96 + 1 = 88,96 см – расстояние от центра тяжести сечения до наиболее удаленного волокна.

Статический момент полусечения

Предельный изгибающий момент, воспринимаемый измененным сечением, определяем по формуле

M _{1 r} = W _{1 x} R_wy g _c = 15313,29*20,40*1,0 = 312391,12 кН×см = 3123,91 кН×м

где R_wy =0,85 R_y = 0,85 ×240 = 204 МПа

Находим место изменения сечения при равномерно распределенной нагрузке по формуле

x ₁ =3,38 м, x ₂ = 11,7 м.

Принимаем место изменения сечения на расстоянии от опор 3,30 м (рис. 2.1)

3.3 Проверка прочности измененного сечения

а). по нормальным напряжениям:

изгибающий момент в месте измененного сечения (х = 3,00 м)

б) по касательным напряжениям:

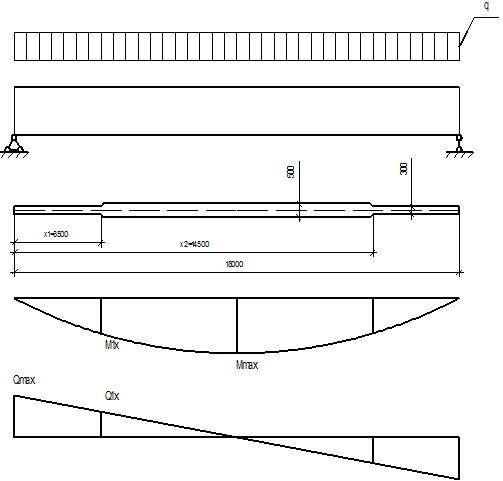

Рис.2.1. Изменение сечения сварной балки по длине

- в месте изменения сечения

- на опоре

в) по приведенным напряжениям:

балки настила опираются на расстоянии 0,1 м, 2,3 м и 3,6 м от опор, а расстояние до места изменения сечений 3,3 м, то есть в месте изменения сечения s_loc = 0.

На уровне поясных швов нормальные напряжения равны

y =a₁ – t_f /2 = 87,96 – 2,0/2 = 86,96см

Приведенные напряжения

Проверки показали, что прочность измененного сечения обеспечена.

4. ПРОВЕРКА ЖЕСТКОСТИ БАЛКИ

Выполнить проверку жесткости балки, подобранной в примерах 1 и 2.

Исходные данные:

- l_mb = 15,0 м;

- q_{mb , f} = 133,7 кН/м;

- I_x = 1954198,7 см⁴ ;

- I_{x ,1} = 1362270 см⁴ .

Находим прогиб главной балки переменного сечения, предварительно определив:

- прогиб главной балки постоянного сечения

- коэффициент a

-

f_mb =f ⁰ _mb a = 2,18×1,052 = 2,29 см.

Предельный прогиб

f_{mb , u} = l_{m b} / 250 = 1500/250 = 6 см.

Сравниваем фактический прогиб с предельным f_mb = 2,29 см.< f_mb,u = 6 см.

Подобранное сечение балки удовлетворяет требованиям второй группы предельных состояний – жесткости.

5. ПРОВЕРКА ОБЩЕЙ УСТОЙЧИВОСТИ БАЛКИ

Проверить общую устойчивость балки, подобранную в примерах 1 и 2.

Исходные данные:

- размеры поясов балки b_f = 500 мм, t_f = 20 мм;

- расстояние между осями поясных листов – h = 1720мм.

Нагрузка на главную балку передается через балки настила, установленные с шагом a_fb =1,5 м и закрепляющие главную балку в горизонтальном направлении. Проверяем условие п. 5.16,б [1] в середине пролета

По табл. 8* [1] находим наибольшее значение (l_ef / b_f )_u , при котором не требуется расчета на устойчивость, принимая l_ef = a_fb = 1,5 м

Поскольку

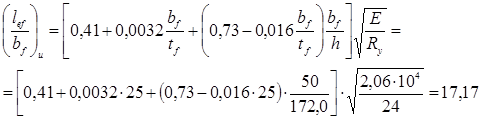

(l_ef /b_f )= 150/50 = 3 < (l_ef /b_f )_u = 17,17

то устойчивость балки обеспечена и расчет на общую устойчивость выполнять не требуется.

6. РАСТАНОВКА РЕБЕР ЖЕСТКОСТИ И ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ ЭЛЕМЕНТОВ БАЛКИ.

Проверить устойчивость элементов балки, подобранной в примерах 1 и 2. Исходные данные:

- сечение балки - b_f =50 см, t_f = 2,0 см, h_w =170 см, t_w = 1,3 см;

- шаг балок настила a_fb = 130 см.

6.1 Проверка устойчивости сжатого пояса.

Отношение ширины свеса пояса к толщине при b_ef = ( b_f - t_w )/ 2 = (50-1,3)/2=24,35 см равно b_ef / t_f = 24,35/2,0=12,18 Предельное отношение ширины пояса к толщине по табл.30 [1] равно

При b_ef / t_f = 12,18 < (b_ef / t_f ) _u = 14,65 устойчивость пояса обеспечена.

6.2 Проверка устойчивости стенки

Проверяем необходимость постановки ребер жесткости. Условная гибкость стенки при h_ef = h_w = 170 см и t_w =1,3 см равна

Поскольку , то постановка ребер жесткости необходима (п.7.10 [1]). Максимальное расстояние между поперечными ребрами жесткости при равно a_max = 2h_ef =2×170 = 340 см.

Расстояние между поперечными ребрами жесткости принимаем 300 см (2,3 шага балок настила).

Расстановка поперечных ребер жесткости показана на рис. 6.1. с учетом выполнения монтажного стыка в середине пролета.

Принимаем парные ребра жесткости, ширина которых по [2] равна:

Толщина ребра определяется по п. 7.10 [1]

Принимаем размеры двухсторонних ребер жесткости b_h x t_s =100x7 мм

Проверяем необходимость выполнения проверки стенки на устойчивость по п. 7.3 [1], учитывая, что в каждом отсеке имеется местная нагрузка от давления балок настила (s_loc ¹ 0): В этом случае проверка стенки балки на устойчивость необходима.

Проверяем отсек стенки балки, в котором изменяется сечение ее пояса. Ширина отсека а = 300 см, расчетная высота стенки 170 см.

Так как длина отсека превосходит его расчетную высоту, то при вычислении средних значений M и Q в отсеке принимаем расчетный участок, равный по длине расчетной высоты отсека.

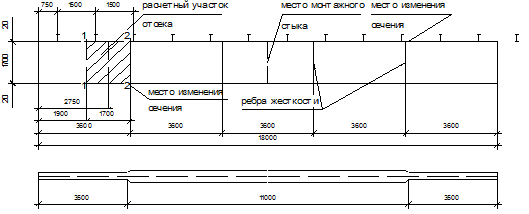

Рис. 6.1. К расчету устойчивости стенки составной балки

Последовательно определяем:

- изгибающий момент в сечении на границе расчетного участка отсека в точках 1 и 2 (рис. 6.1)

х₁ = 300 – 170 = 130 см,

х₂ =300 см,

- среднее значение момента на расчетном участке отсека

M_x =( M ₁ + M ₂ )/ 2 = (2071,98+3438,72)/2 = 2755,35 кН×м;

- поперечную силу в сечениях 1 и 2

- среднюю поперечную силу в пределах расчетного участка отсека

Q_x =( Q ₁ + Q ₂ )/ 2 = (987,04+716,4)/2 =851,72 кН.

Определяем компоненты напряженного состояния по п.7.2 [1] в стенке для уменьшенного сечения

где I _{1 x} =1362270 см⁴ ;

y = h /2+ z = 170/2 + 1,96 = 86,96 см.

,

s _loc =7,7 кН/см² (см. пункт 2.4.)

Определяем критические значения компонентов напряженного состояния.

При отношении a / h_ef = 300/170 = 1,76> 0,8 и s _loc / s = 7,7/17,58=0,43 предельное отношение (s _loc / s ) _u принимается по табл.24 [1] в зависимости от параметра d и отношения a / h_ef

, при b=0,8 по табл.22[1].

При d= 0,22 и a / h_ef = 2,12 (s _loc / s ) _u = 0,618.

Тогда при a / h_ef = 2,12 > 0,8 и s _loc / s = 0,4 < (s _loc / s ) _u = 0,618 находим s _cr по формуле (75) [1] и s _{loc , cr} – формуле (80) [1], но с подстановкой 0,5а вместо а при вычислении в формуле 80 и в табл. 23 [1]

,

С _cr = 30 по табл. 21 [1]

Для определения s _{loc , cr} предварительно находим c ₁ по табл.23 [1] при 0,5a / h_ef = 150/170 =0,88 и d = 0,22 c ₁ = 18,25

Определяем t _cr по формуле (76) [1] при m = 360/170 = 2,12

Проверку устойчивости стенки выполняем по формуле (79) [1]

Принятая расстановка ребер жесткости обеспечивает устойчивость стенки .

7. РАСЧЕТ ПОЯСНЫХ ШВОВ СОСТАВНОЙ БАЛКИ

Рассчитать поясные швы в составной сварной балке.

Исходные данные:

- сечение балки на опоре h_w x t_w =1700x1,3 мм, b_f x t_f = 500x20 мм;

- поперечная сила на опоре Q_max = 1194 кН;

- опорная реакция балки настила Q_fb = 98,12 кН.

Для поясного соединения принимаем двусторонние угловые швы, поскольку не выполняются требования, предъявляемые к балке для случая применения односторонних швов, в частности, сжатый пояс не раскреплен сплошным настилом и не во всех местах приложения к поясу сосредоточенных нагрузок (опирание балок настила) установлены ребра жесткости (см. п. 13.26 [1]) Расчет выполняем для наиболее нагруженного участка шва у опоры под балкой настила.

Определяем геометрические сечения брутто относительно нейтральной оси

где a ₁ = 86 + 1,96 = 87,96 см – расстояние от центра тяжести сечения до центра тяжести верхнего пояса;

a ₂ = 86 – 1,96 = 84,04 см – расстояние от центра тяжести сечения до центра тяжести нижнего пояса;

Статическиймомент полусечения

Определяем расчетные усилия на единицу длины шва:

- погонное сдвигающее усилие

- давление от сосредоточенного груза F = 2Q_fb = 2×98,12 = 196,24 кН

где l_ef - условная длина распределения сосредоточенного груза (см. пример 1) l_ef = b_{f , fb} + 2 t_f = 15,5 + 2×2,0 = 19,5 см

Поясные угловые швы выполняются автоматической сваркой в положении «в лодочку» сварочной проволокой Св-08А (табл.55[1]). Расчетное сопротивление металла швов для Св-08А (по табл.56 [1] равно R_wf = 180 МПа = 18 кН/см² , нормативное сопротивление металла шва по временному сопротивлению R_wun = 410 МПа. Расчетное сопротивление металла границы сплавления для стали С245 при R_un = 370 МПа равно

R_wz = 0,45R_un = 0,45×370 = 159,75 МПа

Для автоматической сварки b_f =1,1; b_z = 1,15 (табл. 34 [1]).

По табл. 38 [1] находим, что при толщине более толстого элемента (пояса) из свариваемых 20 мм k_{f , min} = 6мм. Принимаем поясной шов высотой k_f = 6мм и проверяем его на прочность по формулам (138) и (139)[1].

Отсюда следует, что необходимая прочность соединения обеспечивается минимально допустимой толщиной шва.

8. РАСЧЕТ ОПОРНОЙ ЧАСТИ БАЛКИ

Рассчитать опорную часть главной балки рабочей площадки.

Исходные данные:

- сечение балки на опоре h_w xt_w =1700x1,3 мм, b_f xt_f = 300x20 мм;

- опорная реакция балки F = Q_max = 1194 кН;

8.1 Расчетные характеристики материала и коэффициенты

Опорные ребра балки выполняем из стали С255 по ГОСТ 27772-88, для которой R_y = 240 МПа, R_un = 370 МПа (табл. 51* [1]),R_p = 336 МПа, (табл. 52* [1]). Опорную часть балки конструируем с торцевым опорным ребром (рис. 6.1).

8.2 Определяем размеры опорного ребра

Требуемая площадь опорного ребра равна:

Ширину опорного ребра принимаем равной ширине пояса балки на опоре b_h = b_{1 f} = 30 см. Определяем толщину опорного ребра при b_hp = 30 см

Принимаем ребро толщиной 14 мм. Нижний край ребра не должен выступать за грань полки более чем на а =1,5t_h = 1,5×1,4 =2,1 см. Принимаем а = 20мм.

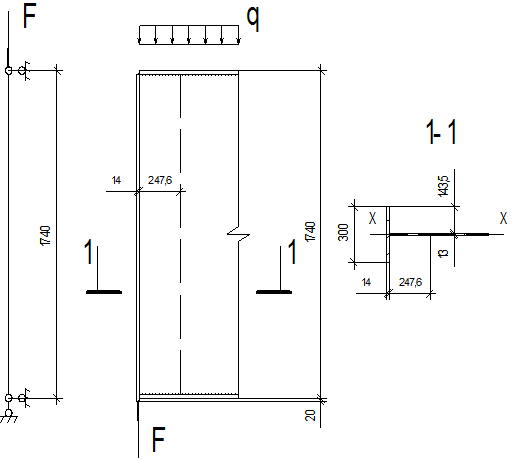

Рис.8.1. К расчету опорной части балки

8.3 Проверка принятого сечения

Проверяем опорную часть балки на устойчивость.

Площадь таврового сечения с учетом полосы стенки шириной l_h (п.7.12 [1])

равна

Момент инерции сечения относительно оси х – х

Радиус инерции

Гибкость стойки при высоте, равной высоте стенки балки (см. рис. 6.1), равна

Коэффициент продольного изгиба определяем по табл. 72 [1] j = 0,942. Проверка устойчивости выполняется по формуле

Проверяем ребро на местную устойчивость в соответствии с указаниями [1]. п.7.22

При

,

предельное отношение свеса ребра к толщине по табл. 29* [1] равно

Устойчивость опорной части балки и опорного ребра обеспечены, поскольку

.

8.4 Рассчитываем сварные швы, необходимые для крепления ребра к стенке

Принимаем, что швы выполняются полуавтоматической сваркой в нижнем положении с использованием сварочной проволоки Св-08А, для которой (по табл.56 [1] расчетное сопротивление равно R_wf = 180 МПа = 18 кН/см² , расчетное сопротивление металла границы сплавления для стали С255 при R_un = 370 МПа равно R_wz = 0,45R_un = 0,45×370 = 166,5 МПа, b_f =0,9; b_z = 1,05 (табл. 34* [1])

R_wf = 180 МПа > R_wz = 166,5 МПа,

R_wf = 180 Мпа < R_wz b _z / b _f = 166,5×1,05/0,9 = 194,25 МПа

Выполненные проверки показывают на правильный выбор сварочных материалов и на то, что расчет можно производить только по металлу шва. Определяем требуемую высоту шва при количестве угловых швов n_w = 2

По табл.38* [1] при толщине более толстого элемента 20 мм k_{f , min} = 6мм. Принимаем толщину сварного шва 6 мм.

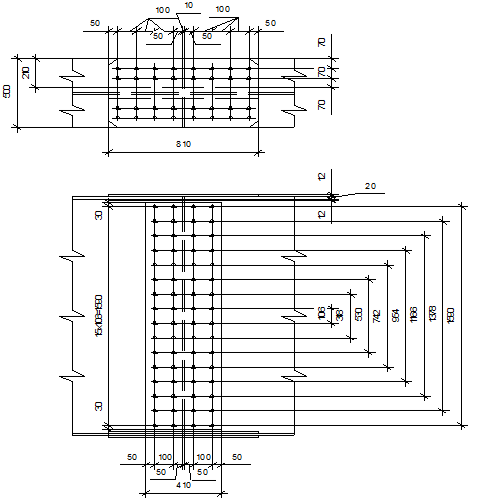

9. РАСЧЕТ УКРУПИТЕЛЬНОГО СТЫКА БАЛКИ

Рассчитать и законструировать монтажный стык на высокопрочных болтах в середине пролета главной балки составного сечения.

Исходные данные:

- размеры пояса b_f xt_f = 500 x 20 мм, размеры стенки h_w xt_w = 1700 x13 мм;

- I_x = 1954198,7 см⁴ ; I_w = 1,3*170³ /12 = 532241,7 см⁴ - момент инерции стенки;

- в середине пролета балки M_x = M_max = 4477,5 кН×м, Q_x = 0.

9.1 Расчетные характеристики материала и коэффициенты

Стык выполняем на высокопрочных болтах диаметром 20 мм из стали 40Х «селект», с R_bun = 1100 МПа (табл.61* [1]). Очистка поверхности газопламенная, при которой коэффициент трения μ=0,42, коэффициент надежности γ_h = 1,12 (табл. 36* [1]).

9.2 Расчет стыка поясов

Определяем распределение момента между поясами и стенкой

M_f = M_x – M_w = 4477,5 – 1219,48 = 3258,02 кН×м

Усилия в поясных накладках равны

Требуемая площадь накладок на пояс нетто равна

Принимаем двусторонние накладки с наружной стороны 500х12 мм, с внутренней стороны пояса две накладки 210х12 мм.

Предполагая в каждом ряду по 4 болта, найдем площадь накладок с учетом ослабления, диаметр отверстия под болты d = 20 мм – d₀ = 23 мм.

> = 78,92 см²

Площадь пояса с учетом ослабления отверстиями

Суммарная площадь сечения накладок нетто больше, чем сечение пояса, поэтому проверку на прочность выполняем только послабленному сечению пояса. Поскольку A _{f, n} = 81,6 см² < 0,85A_f = 0,85*100 = 85 см² , то проверка производится по условной площади A _{f, c} = 1,18* A _{f, n} = 1,18*81,6 = 96,29 см² (см. п. 11.14 [1]).

Проверка прочности выполняется.

Расстояние между центрами болтов вдоль усилия должно быть не менее e+1,5 d₀ (e – расстояние между рядами поперек усилия). По табл. 39 [1] е = 2,5 d₀ , отсюда минимальное расстояние между болтами равно 4 d₀ = 4*23 = 92 мм. Принимаем шаг 100 мм.

Расчетное усилие, которое может быть воспринято одним высокопрочным болтом, определяется по формуле (131)* [1]

где R_bh – расчетное сопротивление растяжению высокопрочного болта; R_bh = 0,7R_bun = 0,7*110 = 77 кН/см² ;

А_bh – площадь сечения болта нетто, А_bh = 2,45 см²

k – число поверхностей трения, k = 2;

γ_b – коэффициент работы соединения, γ_b = 1,0 при числе болтов 10 и более;

γ_h - коэффициент надежности, принимаемый по табл. 36* [1], γ_h = 1,12;

μ – коэффициент трения, принимаемый по табл. 36* [1], для газопламенного способа очистки μ = 0,42

Необходимое число высокопрочных болтов:

Принимаем 16 болтов.

9.3 Расчет стыка стенки

Стык перекрываем двумя накладками толщиной 13 мм каждая. Принимаем по два вертикальных ряда болтов на каждой полунакладке (m=2), число горизонтальных рядов k найдем в зависимости от

где h_max – расстояние между крайними рядами болтов, h_max = 159 см;

При α = 0,168 k = 15. Принимаем 16 рядов болтов, получаем расстояние между ними 106 мм, что больше а_min = 2,5d₀ = 2,5*23 = 57,5 мм и меньше a_max = 18t = 18*13 = 234 мм

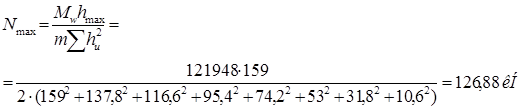

Наибольшее усилие в крайнем болте от изгибающего момента

Поскольку поперечная сила Q_x = 0, то проверка сводится к виду:

Рис.8.2. Монтажный стык балки на высокопрочных болтах.

10. ПОДБОР СЕЧЕНИЯ КОЛОННЫ

Подобрать сечение стержня сплошной центрально-сжатой колонны рабочей площадки. Исходные данные:

а) по заданию на проектирование:

- высота этажа H = 7,2 м;

- материал – углеродистая сталь обычной прочности;

б) по результатам выполнения предшествующих разделов:

- толщина настила t_sh = 10 мм;

- высота второстепенной балки h_fb = 34,6 см;

- высота главной балки h_mb = 174,0 см;

- реакция главной балки V_mb = Q_{mb , max} = 1194 кН;

- главная балка опирается на колонну сверху.

10.1 Расчетные характеристики материала и коэффициенты

Колонны относятся к группе 3 по табл. 50* [1]. Принимаем сталь обычной прочности, соответствующую группе 3 конструкций, сталь С245 по ГОСТ 27772-88. Расчетное сопротивление принимаем для фасонного проката толщиной до 20 мм, для которого R_y = 240 МПа, R_un = 370 МПа (табл. 51* [1]), E = 2,06×10⁵ МПа, n= 0.3 (табл. 63 [1]). Для сооружений II уровня ответственности (прил.7* [2]) коэффициент надежности по ответственности равен g_n =0,95. Коэффициент условий работы при расчете на прочность gc=1,0 (табл. 6 [1]). Коэффициенты надежности по нагрузке g_{f g} =1,05 (п.2.2 [2]), g_{f v} =1,20 (п.3.7 [2]).

10.2 Определение расчетной длины колонны

Геометрическую длину колонны находим с учетом глубины заделки h_b = 0,7 м.

l_c =H - ( t_sh + h_fb + h_mb ) + h_b = 720 – (1,0+34,6+174,0) + 70 = 580,4 см.

Для дальнейших расчетов принимаем l_c = 580 см.

Принимаем шарнирное закрепление колонны к фундаменту и шарнирное сопряжение колонны с балкой. При такой расчетной схеме коэффициент расчетной длины m = 1.

l_ef = l_ef,x = m l_ef,y = 1,0 × 580 = 580 см.

10.3 Определение продольной силы

Рассчитывается средняя колонна, на которую опираются две главные балки. Принимаем собственный вес колонны g_c = 0,7 кН/м. Расчетная продольная сила определяется по формуле

N = 2 V_mb + g _fg g _n g_c l_c = 2×1194 + 1,05×0,95×0,7×5,8 = 2392,05 кН

10.4 Подбор сечения стержня колонны

Сплошную колонну компонуем двутаврового сечения из трех листов. Задаемся в первом приближении значением гибкости λ = 75, которому соответствует коэффициент продольного изгиба φ = 0,716 (табл. 72 [1]).

Определяем требуемую площадь сечения колонны

Требуемый радиус инерции сечения

Находим α_x = 0,43 и α_y = 0,24 и определяем высоту и ширину сечения

Принимаем h_c = b_c = 32 см.

Требуемая площадь пояса

При b_c = 32 см получим толщину стенки t_f = A_f /b_c = 52,2/32 = 1,6 см

Принимаем размеры пояса b_f xt_f = 320x16 мм.

Площадь стенки равна A_w = A_{c , r} – 2A_f = 139,2 – 2*32*1,6 = 36,8 см² .

Поскольку высота сечения стенки h_w = h_c - 2 t_f = 28 см, находим толщину стенки t_w = A_w /h_w = 36,8/28 = 1,32 см. Принимаем размеры стенки 280х14 мм

Рис. 10.1. Скомпонованное сечение стержня сплошной колонны.

10.5 Проверка подобранного сечения

Определяем геометрические характеристики сечения. Фактическая площадь A_c = A_w + 2A_f = 28*1,4 + 2*32*1,6 = 141,6 см²

Моменты инерции

По наименьшему моменту инерции находим радиус инерции

i_min = i_y = 7,85 см.

Наибольшая гибкость

При λ_max = 74; φ = 0,743 (табл. 72 [1]).

Проверяем устойчивость сплошной колонны по формуле 7 [1]

Недонапряжение составляет ∆σ = (240-227)*100/240 = 5%

Предельная гибкость

где

Требование λ_max = 74 < λ_u = 123,18 выполняется.

10.6 Проверка местной устойчивости элементов сплошной колонны

Местная устойчивость поясов проверяется в соответствии с п. 7.23* [1]. Отношение ширины свеса пояса к толщине при b_ef = (b_f - t_w )/2 = (28-1,4)/2 = 13,3 см равно b_ef /t_f = 13,3/2 = 6,65.

Предельное отношение ширины пояса к его толщине по табл. 29* [1] равно

где

При b_ef /t_f = 6,65 < (b_ef /t_f )_u = 17,92 устойчивость пояса обеспечена.

Местная устойчивость стенки проверяется в соответствии с п. 7.14* [1], при h_ef = h_w . Предельное отношение расчетной высоты стенки к толщине принимается равным

где

Устойчивость стенки обеспечена.

10.7 Установка ребер жесткости

При стенку не следует укреплять ребрами жесткости (п. 7.21* [1]). Тем не менее, согласно того же пункта норм, принимаем два ребра по длине колонны и ставим их на равных расстояниях по длине.

Ширина ребра жесткости должна быть не менее b_h = h_w /30 + 40 = 280/30 + 40 = 49 мм, а толщина

Принимаем ребра жесткости h_ef xt_w = 90*6 мм

10.8 Поясные швы

Поясные швы принимаем высотой, равной минимальному катету по табл. 38* [1], который при толщине более толстого свариваемого элемента 20 мм для автоматической сварки составляет 6 мм.

11. РАСЧЕТ ОГОЛОВКА ЦЕНТРАЛЬНО-СЖАТОЙ КОЛОННЫ

Рассчитать и законструировать оголовок сплошной центрально-сжатой колонны для опирания сверху балки с торцевым опорным ребром.

Исходные данные:

· опорное давление двух балок на колонну F =2 V_mb = 2×1194 = 2388 кН;

· ширина опорного ребра балки b_h = 30 см;

· материал оголовка колонны С245 (R_y =240 МПа, R_yn = 370 МПа табл. 51*[1]).

Принимаем конструкцию оголовка по рис. 11.1 для балки с торцевым опорным ребром.

11.1 Определение толщины вертикальных ребер оголовка

Принимаем толщину опорной плиты оголовка t_bp = 20 мм. Расчетная ширина опорного ребра оголовка l_{s , ef} = b_h + 2t_bp = 30 + 2*2,0 = 34 см.

Расчетное сопротивление стали смятию торцевой поверхности (табл. 52* [1]) при R_yn = 370 МПа равно R_p = 336 МПа (33,6 кН/см² ).

Толщину ребра принимаем 20 мм.

11.2 Определение размеров ребра

Для ручной сварки принимаем электроды типа Э46, для которых R_{w , f} = 200 МПа (табл. 56 [1]), R_wz = 0,45, R_un = 0,45*370 = 166,5 МПа, γ_wz = γ_wf = 1,0, β_f = 0,7, β_z = 1,0.

Поскольку условия R_{w , f} / R_wz = 200 / 166,5 = 1,2 > 1,1 и R_{w , f} = 200 МПа < R_wz β_z / β_f = 166,5*1,0/0,7 = 237,85 МПа выполняются, достаточно расчета по металлу шва.

При максимальной высоте шва k_{f , max} = 1,2 t_min (t_min = t_w = 14 мм), то есть k_{f , max} = 16,8 мм, принимаем k_f = 13 мм. Длина швов равна

Требуемая длина оголовка

Принимаем длину оголовка h_s = 500 мм. Ширину опорных ребер принимаем из условия опирания балки b_s = 170 мм (2b_s > l_{s , ef} ).

11.3 Проверка прочности ребра

11.4 Проверка прочности стенки колонны на срез

Прочность стенки на срез определяется по формуле

Прочность стенки на срез не обеспечена. В пределах оголовка увеличиваем толщину стенки до t_w ’ = 1,8 см, тогда

Стык листов стенки разной толщины выполняем на 100 мм ниже горизонтального ребра оголовка.

11.5 Расчет крепления опорных ребер к плите оголовка

Общая длина швов Σl_wf = 2 l_{s , ef} – 4*1 = 2*34 – 4 = 64 см, тогда

Такая высота катета углового шва превосходит максимальную k_{f , max} = 1,2 t_min = 1,2*2 = 2,4 см., поэтому принимаем передачу усилий через фрезерованный конец, а сварные швы принимаем конструктивно по табл. 38*(1) k_{f , min} = 7мм Вертикальные ребра подкрепляем горизонтальными ребрами толщиной 10 мм, шириной, равной ширине вертикального ребра, то есть 170 мм.

12. РАСЧЕТ БАЗ ЦЕНТРАЛЬНО-СЖАТЫХ КОЛОНН

Рассчитать и законструировать базу сплошной центрально сжатой колонны.

Исходные данные:

· продольная сила N = 2392,05 кН;

· сечение колонны: полки b_f xt_f = 280x20 мм, стенка h_w xt_w = 240x14 мм;

· материал элементов базы – сталь С245 по ГОСТ 27772-88;

· материал фундамента бетон B15 (R_b = 8,5 МПа = 0,85 кН/см² )

12.1 Определение требуемой площади опорной плиты

Принимая a = 1,0 и находим по ф.102 [4] расчетное сопротивление бетона смятию

R_b,loc = aj_b R_b = 1,0×1,2×0,85 = 1,02 кН/см² .

Требуемая площадь опорной плиты

12.2 Определение размеров опорной плиты в плане

Принимая толщину траверсы t_tr = 10 мм, величину свеса с = 60 мм, находим ширину плиты

B_p = b_c +2 t_tr +2 c = 28,0 + 2×1,0 + 2×6,0 = 42 см Требуемая длина плиты равна

Длину плиты принимаем конструктивно, с учетом размещения анкерных болтов, L_p = 50 см.

12.3 Определение толщины опорной плиты

Напряжение в фундаменте под плитой

Рассматриваем участки плиты, отличающиеся условиями опирания (рис. 12.1) Участок 1. Плита закрепленная одной стороной. Вылет консоли с = 6,0 см. Изгибающий момент равен

Участок 2. Плита опирается на три стороны. Размеры участка b = 28 см (незакрепленная сторона), а = ( L_p – h_c )/ 2 = (50 - 28)/2 = 11 см. Отношение a/ b = 11/28 = 0,39 < 0,5, при котором плита работает как консоль

Участок 3. Плита опирается на четыре стороны. Размер a₁ = ( b_c - 2 t_w )/2 = (28 – 2,8)/2 = 12,6 см, b₁ = h_w – 2 t_f = 24 см.

При b₁ / a₁ = 24/12,6 = 1,9 < 2 по табл. прил. a = 0,098.

По наибольшему моменту определяем толщину плиты

Для листов толщиной более 20 мм для стали С245 R_y = 23 кН/см² , поэтому уточняем толщину плиты

Принимаем плиту толщиной t_p = 40 мм из стали С245 (R_y = 230 Мпа).

12.4 Определение размеров траверс

Высоту траверсы находим по требуемой длине сварных швов, необходимых для крепления траверсы к полкам колонны.

Принимаем ручную сварку электродами типа Э46, для которых R_{w , f} = 200 МПа (табл. 56 [1]), R_wz = 0,45, R_un = 0,45*370 = 166,5 МПа, γ_wz = γ_wf = 1,0, β_f = 0,7, β_z = 1,0. Поскольку условия R_{w , f} / R_wz = 200 / 166,5 = 1,2 > 1,1 и R_{w , f} = 200 МПа < R_wz β_z / β_f = 166,5*1,0/0,7 = 237,85 МПа выполняются, достаточно расчета по металлу шва.

Принимая в запас, что N_tr = N/2 = 2392,05/2 = 1196,02 кН находим требуемую длину сварных швов при катете 8 мм

Требуемая высота траверсы h_{tr , r} = l_{w , r} + 1,0 = 53,39 см. Принимаем высоту траверсы h_tr = 550 мм и толщину t_tr = 10 мм.

12.5 Проверка прочности траверсы

Погонная нагрузка на траверсу (при ширине грузовой площади d_tr = c + t_tr + b/2 = 6,0 +1+28/2 = 21 см) равна

q_tr = s d_tr = 1,14×21 = 23,94 кН/см

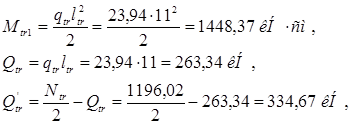

Находим расчетные усилия

где l_tr = a = 11 см.

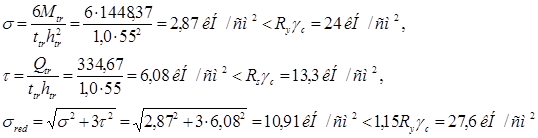

Проверяем траверсы на прочность в опорном сечении

Проверяем прочность траверсы в пролетном сечении Q =0

Принятые размеры траверс удовлетворяют условиям прочности.

12.6 Определение требуемой высоты катета угловых швов, необходимых для крепления траверс к плите

Общая длина сварных швов

С учетом непроваров по 10 мм на каждый шов получим расчетную длину шва

Принимаем толщину угловых швов k_f = k_{f min} = 10 мм

12.7 Назначение анкерных болтов

Принимаем два анкерных болта диаметром 20 мм (их расположение указано на рис.12.1)

12.8 Определение площади верхнего обреза фундамента

Площадь верхнего обреза фундамента определяем из формулы .

При принятой величине j _b = 1,3

A = j _b ³ A_p = 1,3³ × 42×55 = 3903,9см² = 0,3903 м²

Принимаем размеры верхнего обреза фундамента больше на 28-30 см размеров опорной плиты, то есть 70 х 80 см.

ЛИТЕРАТУРА

1. СНиП II-23-81*. Стальные конструкции / Минстрой России.- М.: ГП ЦПП, 1996. – 96 с.

2. СНиП 2.01.07.-85*. Нагрузки и воздействия / Минстрой России.- М.: ГП ЦПП, 1996. – 44 с.

3. Металлические конструкции: Общий курс: Учеб.для вузов / Г.С. Ведеников, Е.И. Беленя, В.С. Игнатьева и др.; Под ред. Г.С. Веденикова. – 7-е изд., перераб и доп. – М.: Стройиздат, 1998. – 760 с.

4. СНиП 2.03.01-84 Бетонные и железобетонные конструкции / Госстрой России.- М.: ГУП ЦПП, 2000. – 76с

5. Колесов А.И., Поликарпов Б.С. Стальная рабочая площадка промздания. Компоновка, конструирование и расчет несущих элементов. Учебное пособие. – Н. Новгород: ННГАСУ, 1998 – 91 с.

6. Металлические конструкции. В 3 т. Т. 1. Элементы стальных конструкций: Учеб. Пособие для строит. Вузов / В.В. Горев, Б.Ю. Уваров, В.В. Филиппов и др.; Под ред. В.В. Горева. – М.: Высш. шк., 1997. – 527 с.

7. Металлические конструкции. В 3 т. Т.1. Общая часть.(Справочник проектировщика) / Под общ. ред. В.В. Кузнецова (ЦНИИпроектстальконструкция им. Н.П. Мельникова) – М.: изд-во АСВ, 1998. – 576 с.

8. Металлические конструкции. В 3 т. Т.2. Стальные конструкции зданий и сооружений.(Справочник проектировщика) / Под общ. ред. В.В. Кузнецова (ЦНИИпроектстальконструкция им. Н.П. Мельникова) – М.: изд-во АСВ, 1998. – 512 с.

9. Металлические конструкции. Вопросы и ответы. Учебное пособие для вузов / В.В. Бирюлев, А.А. Кользеев, И.И. Крылов, Л.И Стороженко. – М.: изд-во АСВ, 1994. – 336 с.

10. Лихтарников Я.М. Вариантное проектирование и оптимизация стальных конструкций. – М.: Стройиздат, 1979. – 319с.

11. СТП ННГАСУ 1-1-98 – 1-7-98. Стандарт студенческой проектной документации. – Н. Новгород: ННГАСУ, 1998.

Резервуар объемом 50000 м3 для нефти в г. Новороссийске

Конструктивная схема одноэтажного промышленного здания

Детский ясли-сад на 140 мест с бассейном

Здания и сооружения

Стальной каркас одноэтажного производственного здания

Конструирование балочной клетки

Проектирование и расчет балочной клетки

Проектирование 9-этажного дома

Стальной каркас одноэтажного промышленного здания

Основы проектирования и конструирования

Расчет и конструирование балочной клетки

Металлические конструкции

Стальная балочная клетка

Проектирование конструкции стальной балочной клетки рабочей площадки промышленного здания

Кровельные работы
