Реферат: Проектирование здания блока ремонтно-механических мастерских
МИНИСТЕРСТВО АГРАРНОЙ ПОЛИТИКИ УКРАИНЫ
ЛУГАНСКИЙ НАЦИОНАЛЬНЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
Кафедра архитектуры зданий
и сооружений
КУРСОВОЙ ПРОЕКТ
по дисциплине «Архитектура зданий и сооружений»
(спецкурс)
Пояснительная записка
ЛУГАНСК – 2008
1. Генплан участка
1.1 Место строительства, площадь участка
Блок портовых ремонтно-механических мастерских III категории расположен в городе Симферополь, площадь участка 0,09 га.
1.2 Перечень зданий и сооружений, показанных на участке
На данном участке располагаются: блок портовых ремонтно-механических мастерских III категории, здание проходной, трансформаторная подстанция, складские помещения, гаражи, дизель-генераторная, котельная, беседка, противопожарный щит и ящик с песком.
1.3 Расположение проектируемого здания на участке, его ориентация относительно сторон света и ориентация основных помещений с ее обоснованием
Повторяемость направлений ветров г. Симферополь (СНиП 2.01.01–82)
область | январь | июль | ||||||||||||||
с | св | в | юв | ю | юз | з | сз | с | св | в | юв | ю | юз | з | сз | |
Симферополь | 5 | 23 | 11 | 17 | 12 | 19 | 7 | 6 | 6 | 12 | 17 | 20 | 6 | 14 | 17 | 8 |
1.4 Технологическая связь проектируемого здания с соседними зданиями
Справа от проектируемого здания блока ремонтно-механических мастерских располагается проходная мастерской, являющаяся пунктом пропуска рабочих и автотранспорта на территорию предприятия. Блок гаражей и складские помещения расположены на задней части участка предприятия для складирования запасных частей и агрегатов и хранения и обслуживания имеющейся автотехники.
В едином блоке решено размещение дизель-генераторной и котельной на случай непредвиденных отключений электроэнергии.
Все здания и наружное освещение территории обеспечиваются электроэнергией от проектируемой трансформаторной подстанции.
На внутризаводской площади располагается крытая беседка для отдыха и место для курения обеспеченное урной и противопожарным щитом с шанцевым инструментом.
Все здания, располагающиеся на территории, обеспечивают непрерывное производство и ремонт поступающей техники.
1.5 Решение вопроса охраны окружающей среды
Производственный процесс в комплексе помещений блока портовых ремонтно-механических мастерских вредного влияния на окружающую среду не оказывают. Хозяйственно – бытовые стоки отводятся в городские канализационные сети. Водоотвод ливневых и талых вод открытый по твердому покрытию в ливневую сеть. Данное предприятие расположено в санитарно-защитной зоне и расположено на окраине города Симферополь.
1.6 Элементы благоустройства и озеленения
На внутризаводской площади располагается площадка для сбора твердых бытовых отходов имеющая ограждение из сетки Рабитца и контейнеров с закрывающимися крышками, крытая беседка для отдыха и место для курения обеспеченное урной и противопожарным щитом с шанцевым инструментом. Перед административным корпусом предусматривается автостоянка для личного автотранспорта, переносные урны для мусора и скамейки для отдыха. Территория блока ремонтно-механических мастерских подлежит озеленению: посадка деревьев, устройство цветников с посадкой газонной травы.
1.7 ТЭП генплана
№ | Показатель | Ед. изм. | Кол-во |
1 | Площадь территории | м² | 8766,8 |
2 | Площадь застройки | м² | 3454,3 |
3 | Площадь озеленения | м² | 1827,8 |
4 | Площадь складов | м² | 180,0 |
5 | Площадь дорог и площадок | м² | 3484,7 |
6 | Коэффициент плотности застройки | % | 0,394 |
7 | Коэффициент озеленения | % | 0,209 |
1.8 Вертикальная планировка здания
Определение среднепланировочной отметки
Нср, пл =
Нср, пл ==108,19
Определение абсолютной отметки уровня чистого пола
Н0,000 = Нср, пл + 0,15
Н0,000 = 108,19+0,15= 108,34
Определение абсолютной проектируемой отметки
Нкр в,у =Н0,000 -0,15
Нкр в,у =108,34+0,9=108,19
Нкр i = Нкр i li
Нкр 2 =108,19+2,94х0,003=108,20
Нкр 3 =108,20–1,88х0,003=108,19
Нкр 4 =108,19+6,66х0,003=108,21
Нкр 5 =108,21+1,88х0,003=108,22
Нкр 6 =108,22+70,44х0,001=108,29
Нкр 7 =108,29+36,82х0,003=108,40
Нкр 8 =108,40–70,44х0,001=108,33
Нкр 9 =108,33+1,88х0,003=108,34
Нкр 10 =108,34–6,66х0,003=108,32
Нкр 11 =108,32–1,88х0,003=108,31
Нкр 12 =108,31–2,94х0,003=108,30
Нкр 13 =108,30–36,82х0,003=108,20
Определение рабочих (относительных) отметок углов здания
hi =Нкр i – Н0,000
h1 =108,20–108,34=0,14
h2 =108,19–108,34=0,15
h3 =108,21–108,34=0,13
h4 =108,22–108,34=0,12
h5 =108,29–108,34=0,05
h6 =108,40–108,34=0,06
h7 =108,33–108,34=0,01
h8 =108,34–108,34=0,00
h9 =108,32–108,34=0,02
h10 =108,31–108,34=0,03
h11 =108,30–108,34=0,04
h12 =108,20–108,34=0,14
2. Сведения о технологическом процессе
2.1 Краткое описание технологического процесса, схемы технологического оборудования
Блок портовых ремонтно-механических мастерских предназначен для ремонта, хранения и отпуска отдельных видов оборудования, приборов, арматуры, электротехнических и кабельных изделий.
Грузы поступают на склад по железной дороге и автотранспортом, а отправляются – автотранспортом.
Блок портовых ремонтно-механических мастерских оборудован подвесными кранами различной грузоподъемности, электропогрузчиками.
3. Объемно-планировочное решение
3.1 Конструкция здания в плане и основные размеры
Проектируемое здание сложной конфигурации, административная часть 2-х этажная, производственная часть 1-но этажная, основные размеры здания 79,37 м х 36,00 м
3.2 Принятая конструктивная схема здания
Конструктивная схема – каркасное здание.
3.3 Строительные параметры
Пролеты 12 м, 18 м, шаг колонн по наружным и внутренним рядам 6 м, отметка низа подстропильной конструкции 7,200 м и 10,800 м.
3.4 Вопросы эвакуации
С каждого этажа здания предусмотрено не менее 2-х путей эвакуации по внутренним лестницам, на пути эвакуации отсутствуют сгораемая отделка, перепады уровней пола; двери открываются по направлению пути эвакуации; размер проема в свету не менее 2х1,2 м.
3.5 Экспликация помещений
№ пом. | Наименование |
Площадь, м2 | Кат пом |
|||||
Производственный корпус: | ||||||||
1 | Участок ремонта грейферов и контейнеров | 434,2 | ||||||
2 | Тамбур – шлюз | 15,0 | ||||||
3 | Крескоприготовительная с расходной кладовой | 44,8 | ||||||
4 | Медницкая | 34,0 | ||||||
5 | Деревообрабатывающий и такелажный участок | 206,8 | ||||||
6 | Корпусно – сварочный участок | 313,8 | ||||||
7 | Зарядка кислотных аккумуляторов | 33,8 | ||||||
8 | Ремонт аккумуляторов | 21,5 | ||||||
9 | Кладовая кислот | 7,6 | ||||||
10 | Материальная кладовая | 49,5 | ||||||
11 | ИРК, заточная, испытание кругов | 50,4 | ||||||
12 | Помещение насосной станции | 25,3 | ||||||
13 | Кузнечно – термический участок | 135,6 | ||||||
14 | Кладовая комплектации | 65,2 | ||||||
15 | Ремонт топливной аппаратуры | 33,9 | ||||||
16 | Механо – сборочный участок | 495,2 | ||||||
17 | Электроремонтный участок | 69,0 | ||||||
18 | Пропиточная | 33,9 | ||||||
19 | Стоянка автопогрузчиков | 66,8 | ||||||
20 | Участок обслуживания транспортных средств | 103,2 | ||||||
21 | Шиномонтажная | 33,8 | ||||||
Производственно – комбинированное здание: | ||||||||
22 | Комплектная трансформаторная подстанция | 28,5 | ||||||
23 | Торговый зал буфета на 24 места | 54,0 | ||||||
24 | Подсобное помещение | 16,6 | ||||||
25 | Моечная | 8,2 | ||||||
26 | Участок ремонта средств автоматики | 13,0 | ||||||
27 | Санузлы | 22,1 | ||||||
28 | Венткамера | 35,8 | ||||||
29 | Помещение ИТР и мастеров | 17,5 | ||||||
30 | Тепловой пункт | 35,8 | ||||||
31 | Обогрев рабочих | 20,2 | ||||||
32 | Сушка одежды | 11,4 | ||||||
33 | Женский гардероб уличной, домашней и спецодежды | 36,2 | ||||||
34 | Умывальная | 6,3 | ||||||
35 | Душевая | 5,2 | ||||||
36 | Профком | 12,4 | ||||||
37 | Мужской гардероб уличной, домашней и спецодежды | 77,2 | ||||||
38 | Умывальная | 17,5 | ||||||
39 | Преддушевая | 17,8 | ||||||
40 | Душевая | 17,3 | ||||||
41 | Кладовая чистого белья | 4,4 | ||||||
42 | Кладовая грязного белья | 4,4 | ||||||
43 | Кладовая БПУ | 7,8 | ||||||
44 | Венткамера | 16,9 | ||||||
45 | Слесарный участок | 25,7 | ||||||
46 | Участок ремонта светосигнальной аппаратуры | 22,6 | ||||||
47 | Участок ремонта бытовой техники | 22,7 | ||||||
48 | Красный уголок | 35,3 | ||||||
49 | Начальник РММ | 12,4 |
3.6 ТЭП здания
Показатели |
Ед. изм |
Кол-во |
1. Общая площадь | м2 | 2878,5 |
2. Рабочая площадь | м2 | 2350,6 |
3. Подсобная площадь | м2 | 527,9 |
4. Складская площадь | м2 | - |
5. Высота здания | м | 13,03 |
6. Строительный объем | м3 | 26165,0 |
7. Коэффициент планировки К1 | - | 0,82 |
8. Коэффициент эффективности использования объема К2 | - | 9,09 |
4. Расчетная часть
4.1 Теплотехнический расчет вертикальной ограждающей конструкции
г. Симферополь – III климатическая зона
t в = 18ºС
φв = 55%
t н = -18ºС
Теплоизолирующий слой (слой утеплителя) принимаем из минераловатных плит на базальтовой основе «PANELROCK» фирмы «ROCKWOOL»
αв = 8,7 Вт/(м2 ·˚C), αн = 23 Вт/(м2 ·˚C);
Кирпичная кладка из силикатного кирпича на цементно-песчаном растворе – λ1 = λ3 = 0,7 Вт/(м·˚C);
Плиты из минеральной ваты плотностью ρ = 65 кг/м3 , λ2 = 0,037 Вт/(м·˚C);
Цементно-песчаный раствор – λ4 = 0,58 Вт/(м·˚C).
Порядок расчета:
1) Минимально допустимое сопротивление теплопередачи непрозрачной ограждающей конструкции = 1,2 м2 ·˚C /Вт.

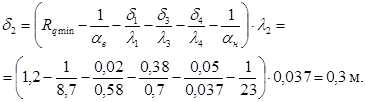

2) Толщина теплоизоляционного слоя:
С учетом унификации размеров материалов принимаем толщину утеплителя 30 мм. Тогда толщина стены составит 380 мм.
3) Приведенное сопротивление теплопередачи ограждающей конструкции составит:
4) Расчет конструкции на вероятность образования конденсата.
– Температура на внутренней поверхности ограждающей конструкции составит:
– Температура точки росы составит:
τ т.р. = 20,1 – (5,75 – 0,00206 · ев )2 = 20,1 – (5,75 – 0,00206 · 1170,7)2 = 8,9ºС
где: ев = 0,01 · φв · Е в = 0,01 · 55 · 2128,6 = 1170,7 Па;
Е в = 477 + 133,3· (1 + 0,14t в )2 = 477 + 133,3 · (1 + 0,14 · 18)2 = 2128,6 Па.
4.2 Теплотехнический расчет горизонтальной ограждающей конструкции
г. Симферополь – III климатическая зона
t в = 18ºС
φв = 55%
t н = -18ºС
Уклон покрытия составляет менее 5% – кровля рулонная. Состав кровли:
– пароизоляция из пергамина толщиной 0,005 м;
– утеплитель из пенобетона плотностью ρ = 300 кг/м3 , толщина которого определяется;
– выравнивающая стяжка из цементно-песчаного раствора толщиной 0,02 м;
– гидроизоляционный рулонный ковер из 3-х слоев рубероида толщиной 0,015 м;
– защитный слой гравия керамзитового плотностью 600 кг/м3 .
αв = 8,7 Вт/(м2 ·˚C), αн = 23 Вт/(м2 ·˚C);
Коэффициенты теплопроводности и теплоусвоения материалов:
– плита покрытия ребристая железобетонная (толщина полки – 30 мм) – λ1 = 2,04 Вт/(м·˚C), S1 = 18,95 Вт/(м·˚C);
– пароизоляция из пергамина – λ2 = 0,17 Вт/(м·˚C), S2 = 3,53 Вт/(м·˚C);
– утеплитель из пенобетона плотностью ρ = 300 кг/м3 – λ3 = 0,10 Вт/(м·˚C), S3 = 1,48 Вт/(м·˚C);
– выравнивающая стяжка из цементно-песчаного раствора – λ4 = 0,81 Вт/(м·˚C),
S4 = 9,76 Вт/(м·˚C);
– гидроизоляционный рулонный ковер из 3-х слоев рубероида – λ5 = 0,17 Вт/(м·˚C),
S5 = 3,53 Вт/(м·˚C);
– защитный слой гравия керамзитового плотностью 600 кг/м3 – λ6 = 0,2 Вт/(м·˚C),
S6 = 2,91 Вт/(м·˚C).
Порядок расчета:
1. Минимальное допустимое сопротивление теплопередачи ограждающей конструкции при тепловой инерции D>1,5: = 1,3 м2 ·˚C /Вт.

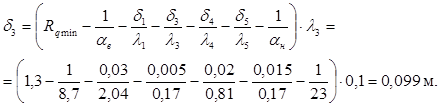

2. Толщина утепляющего слоя:
3.
С учетом унификации размеров материалов принимаем толщину утеплителя 100 мм.
3. Значение тепловой инерции D составит:
D = ∑ Ri· Si =
Полученное значение соответствует D>1,5, значит минимально допустимое сопротивление теплопередачи ограждающей конструкции задано правильно.

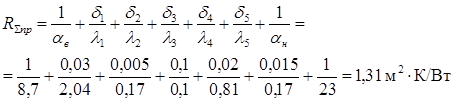

4. Приведенное сопротивление теплопередачи ограждающей конструкции составит:
5. Расчет конструкции на вероятность образования конденсата
5.1 Температура на внутренней поверхности ограждающей конструкции составит :
5.2 Температура точки росы составит:
τ т.р. = 20,1 – (5,75 – 0,00206 · ев )2 = 20,1 – (5,75 – 0,00206 · 1170,73)2 = 8,95ºС
где: ев = 0,01 · φв · Е в = 0,01 · 55 · 2128,6 = 1170,73 Па;
Е в = 477 + 133,3· (1 + 0,14t в )2 = 477 + 133,3 · (1 + 0,14 · 18)2 = 2128,6 Па.
14,84ºС ≥ 8,95 ºС – условие выполняется, конденсат не образуется.
Окончательно принимаем толщину пенобетона 100 мм.
5.3 Определение коэффициента естественной освещенности с построением графика
Световой режим в помещениях промышленных зданий – один из важнейших факторов, обеспечивающих оптимальные производственные условия. В производственных помещениях бывает естественное и искусственное освещение.
Искусственное освещение осуществляется при помощи электрических светильников различного типа с лампами накаливания, газоразрядными иллюминисцентными.
Кроме общего освещения устраивается дополнительное – на рабочих местах.
Естественное освещение осуществляется через оконные проемы (боковое освещение, верхнее – через фонари).
Комбинированное – через окна и фонари.
Оптимальный световой режим производственных помещений создают нормальные условия труда, благотворно влияют на психику человека.
За единицу освещенности принимаем люкс (1 м2 /люмен).
Источником дневного света является открытый небосвод, яркость которого меняется от положения Солнца, чистоты воздуха, погоды (облачность).
Коэффициент естественной освещенности обозначается е (к.е.о.).
Существует два способа определения е:
1) с помощью люксметров
2) с помощью графиков инженера Данилюка.
