Дипломная работа: Расчет и проектирование здания Дома быта на 15 человек

Содержание

1 Архитектурно строительная часть

1.1 Общая характеристика объемно-планировочных решений

1.2 Генплан

1.3 Конструктивные решения зданий

1.4 Наружная и внутренняя отделка помещений

1.5 Инженерное оборудование здания

2 Расчетно-конструктивная часть

2.1 Плита перекрытия ПК 51.12

2.2 Лестничный марш ЛМФ 39.12.17

3 Строительно-производственная часть

3.1 Технологическая карта

3.2 Календарный план

3.3 Стройгенплан

3.4 Охрана окружающей среды и труда

4 Экономическая часть

4.1 Сводный сметный расчет

4.2 Объектная смета

4.3 Ведомость объемов и стоимости работ

4.4 Локальная смета

4.5 Расчет стоимости выполненных работ в текущих ценах с учетом налогов и отчислений

4.6 Экономическое обоснование принятых конструктивных решений

1 Архитектурно-строительная часть

1.1 Характеристика здания. ТЭП

Проектируемое здание имеет сложную конфигурацию в плане с размерами в осях 22.2´19.6м. Несущими являются продольные и поперечные стены здания.

Здание имеет 2 этажа. Высота этажа 3,3 м. Здание без подвала. При пожаре эвакуация людей из здания будет осуществляться по лестничной клетке. Здание бескаркасное, конструктивная схема здания с продольным и поперечным расположением несущих стен. Пространственная жёсткость обеспечивается за счёт плит перекрытий и их анкеровки.

В проектируемом здании предусмотрены системы отопления, вентиляции, горячего и холодного водоснабжения. Источником теплоснабжения является котельная через наружные тепловые сети.

Проектируемое здание располагается в городе Бобруйске.

По долговечности здание относится ко 2-ой степени, т.к. в нем запроектированы стены из кирпича и срок службы 50 лет. По огнестойкости здание относится ко 2-ой степени, т.к. в нём запроектированы стены из кирпича, перегородки из газоселикатных блоков и кирпича, перекрытие из сборного железобетона, т.е. из несгораемых металлов.

Класс сооружения 2-ой.

V=Азастр×h, где

h-высота здания

А застр – площадь застройки

V-строительный объем

Азастр=316,85 м2

V=316,8м2 × 7.83 = 2481 м3.

К1=Араб./Аобщ. , где

А раб - рабочая площадь

Аобщ – общая площадь т.е. сумма площадей рабочих и подсобных помещений.

К1-планировочный коэффициент.

К1=213.89м2/318.68м2 = 0,68

К2=V/А общ, где

V-строительный объем

К2-объемно планировочный коэффициент

К2=2481м3 / 318,68м2 = 7,8

1.2 Генеральный план

Здание размещается на участке со спокойным рельефом. Кроме него на участке расположены: супермаркет, кинотеатр и автостоянка. Разрывы между зданиями запроектированы с учетом санитарных и противопожарных норм по СНиП 11-60-75. Ширина дорог 6 м, проездов 3,5м, тротуаров 1м. Выполнена координатная привязка здания к осям по строительной геодезической сети.

Для озеленения участка территории применяются лиственные деревья, газонная трава, кустарники и цветочные клумбы.

Технико-экономические показатели к генплану

А уч – площадь участка.

А уч=13950 м2

А застр – Площадь застройки.

А застр =316,85м2.

А дор – Площадь дорог и площадок.

А дор=3207 м2 .

А оз – площадь озеленения.

А оз=Ауч-Азастр-Адор=413950-1988,56-3207=8754,44м2.

К з – плотность застройки.

Кз =Аз/Ауч×100%= 14,25%

К оз- коэффициент озеленения.

К оз=Аоз/Ауч×100%=42,76 %

Кдор- коэффициент дорог и площадок.

К дор = Адор/Ауч×100%= 42,99%

Определение отметок

Черные отметки - отметки, которые имеют углы здания до начала застройки.

Hчер=Hмлгор+m/d*0.5

Точка А расположена на горизонтали со значением равным 119.50 м., следовательно черная отметка этой точки ровна отметке горизонтали -119.50м.

Рисунок 1.1 – Схема генплана к расчёту чёрных и красных отметок

НАч =185.0м

НБч =185.0 + 0.5*2.55/4 =185.32м

НВч =185.0 + 0.5*3.6/4 =185.45м

НГч =185.0 + 0.5*1.1/4 =185.12м

Наибольшую чёрную отметку принимаем за красную НВкр =НВч =185.45м, уклон ί =002

НБкр =185.45 – 12.33*0.02 =185.21м

НГкр =185.45 – 31.6*0.02 =184.82м

НАкр =184.82 – 13.08*0.02 =184.56м

Нпола =ΣНкр/4

Нпола =740.04/4 =185.01м

1.3 Конструктивные решения зданий

Фундаменты

Выбор типа фундаментов, определение глубины заложения и размеров подошвы произведены в соответствии с инженерно-геологическими исследованиями площадки строительства. Основанием фундаментов является песок.

Конструктивные решения разработаны в соответствии с СНБ 2000 «Основания фундаментов зданий и сооружений». Работы должны выполнятся с учётом требований СНиП 3.02.01-83 «Правила производства работ».

Фундаменты запроектированы сборные железобетонные ленточные. Глубина заложения фундаментов – 1500мм. Отметка подошвы – 2400мм.

Ширина плит ленточных фундаментов назначена конструктивно:

- под несущие внутренние стены - 1200мм

- под несущие наружные стены - 1000мм

- под самонесущие стены - 800мм

- под стены лестничной клетки - 800мм

Всего запроектировано 2 типов размеров плит.

Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания.

Монолитные участки выполнять из бетона класса С16/20

Монтаж стен подземной части здания следует выполнять из бетонных блоков на свежем, выровненном по рамке цементном растворе марки 100 класса С16/20 с тщательным заполнением всех горизонтальных и вертикальных швов. Монолитные участки стен подземной части выполняются из бетона марки 100 класса С16/20. Блоки стен подвалов под внутренние стены запроектированы шириной 400мм, под наружные стены запроектирован шириной 600 мм.

Горизонтальная гидроизоляция на отметке -0.600 выполняется из одного слоя гидроизоляционного материала «ИЗОПЛАСТ ХФ ПП2», по выровненной цементным раствором марки 100 поверхности толщиной 100мм.

Для защиты фундамента от поверхностных вод по периметру здания выполняется отмостка из бетона С16/20 шириной 1000мм, толщиной 80мм, по песчаному основанию 100мм. уклон 3-5%.

Стены. Спецификация и ведомость перемычек

В проектируемом здании выполнены стены толщиной 530мм из облегченной кладки с ячеисто-бетонными блоками.

Кладка выполняется из стандартного силикатного полнотелого кирпича с размерами 250*120*65мм., сплошной кладки. Толщина внутренних стен 380мм.

Во внутренних стенах для санузлов предусмотрены вентиляционные шахты(каналы) размерами 140*140мм. Участки стен в местах прохода вентеляционных каналов армировать двумя продольными стержнями диаметром 5 S500 с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов. В процессе возведения кирпичных стен и перегородок, крепления дверных и оконных коробок, осуществляется при помощи распорных дюбилей. не менее 2-ух по высоте. Над проёмами в стенах уложены сборные ж/б перемычки по слою цементного раствора

М50.

Таблица 1.2 Спецификация перемычек

Марка.		Схема сечения.
1		2
ПР1
ПР2
ПР3
ПР4
1		2
ПР5
ПР6
ПР7
ПР8
ПР9
ПР10
1		2
ПР11
ПР12

Таблица 1.3 – Спецификация элементов перемычек

Перегородки

Перегородки межкомнатные запроектированы газосиликатные толщиной 100мм. Швы между перегородками, стенами и потолками тщательно заделываются раствором для обеспечения необходимой звукоизояции в помещениях. В санузлах запроектированы перегородки из кирпича толщиной 120 и 65мм.

Перекрытия

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм.

Железобетонные плиты необходимо укладывать на свежеуложенный и выровненный слой цементного раствора М100 толщиной не более 20 мм. Открытые пустоты железобетонных плит, опирающихся на наружные стены, заделывают лёгким бетоном класса С16/20 на глубину 150 мм. Зазор между торцами плит и кладкой в наружных стенах следует заполнять ячеисто-бетонной крошкой с проливкой цементным раствором М100. Швы между плитами заполняются бетоном класса С1620 на мелком заполнителе. Необходимые отверстия для пропуска сетей инженерного оборудования допускается пробивать по месту в плитах размером 150´150мм. Отверстия должны попадать в пустоты плит, не задевая арматуры. После монтажа плит перекрытия каждого этажа выполняется их анкеровка между собой и со стенами с последующим бетонированием анкеров бетоном класса С16/20. Плиты анкеруют арматурой 6мм

Лестница

В здании запроектированы лестницы основного назначения из сборных Ж/Б лестничных маршей и площадок, расположенными в лестничных клетках, ограждаемой капитальными стенами.

Ж/Б лестничные марши и площадки выбирают по каталогу на основании расчета. Ширина лестничного марша 1200 мм , лестничной площадки 1500 и 1000мм. Зазор между лестничными марами 200мм для свободного пропуска пожарного шланга.

Расчет размеров лестничной клетки

А=а+200+а=1200+200+1200=2600мм, где а-ширина лестничного марша.

Высота марша: h=hэт/2=3300/ 2 =1650 мм.

Количество подступенков: n=h/150=1650 /150 = 11 шт.

Число проступей: n= 11 шт.

Длина горизонтальной проекции марша: Lм=3520 мм.

Ограждение на лестницах устраиваются металлические с деревянными поручнями. Стойки ограждения привариваются к закладным деталям марша. Высота ограждения лестницы составляет 900 мм. Перед входом в здание устраивается бетонная лестница.

Кровля.

В здании запроектирована скатная кровля из металлочерепицы. Металлочерепица марки: МП МОНТЕРРЕЙ (высота профиля – 39мм, толщина листа – 0,5мм, длина профилированного листа – до 8м). Угол наклона стропил <=30°.

Кровля выполняется в облегченном варианте. В качестве стропил применяются доски 150·50мм сбитые друг с другом по всей длине с помощью бобышек такого же сечения. Таким образом конечный размер стропил 150·150мм; Подкос – 100·100мм. Также применяют затяжки для придания дополнительной жесткости кровле – бруски 150·50мм; Обрешетка из брусков 100·32мм с шагом 350мм; Стропильная система скрепляется с помощью гвоздей К.5.0·150.

Крепление металлочерепицы выполняют самонарезающими шурупами RА 4,8·6 в перегибе волны профиля ниже поперечной канавки. Расход: 5-6 шурупов на м2, крепление края на каждой второй волне. Монтаж же самой черепицы начинают с торца двускатной кровли (с точки соприкосновения скатов и скоса вальмовой крыши).

В здании предусмотрен организованный водоотвод атмосферных осадков в виде подвесных желобов и водосточных труб.

Полы. Экспликация полов

В помещениях здания принимаются следующие типы полов:

-санузел – плиточный

-помещения персонала – паркетные

-каридоры, тамбуры – мазаичные

-помещения обслуживания – плиточный

Таблица 1.4 – Экспликация полов

Помещения	Тип пола	Схема пола	Элементы и их толщина	М2
1,2,10	Мозаичный		Покрытие мозаичное 35 Стяжка 40 Гидроизоляция Утеплитель легкий бетон 200 Слой бетона 100 Песчаная подсыпка 600 Естественный грунт	74,34
3,4,5,6,7,8, 9,11,13,14	Плиточный		Керамическая плитка 13 Прослойка из цем.-песч. р-ра 15 Стяжка 40 Гидроизоляция Утеплитель легкий бетон 200 Слой бетона 100 Песчаная подсыпка 600 Естественный грунт	127,94
12	Паркетные		Паркетная доска22 Слой фанеры Стяжка 40 Гидроизоляция Утеплитель легкий бетон 200 Слой бетона 100 Песчаная подсыпка 600 Естественный грунт	10,66
15,16,19,26	Мозаичный		Покрытие Мозаичное 35 Стяжка 40 Плита Ж/Б 220	67,65
17,18,20, 21,22	Плиточный		Керамическая плитка 13 Стяжка из цем.-песч. р-ра 20 Слой гидроизоляции Стяжка из цем.-песч. р-ра 20 Плита Ж/Б 220	99,67
23	Паркетные		Паркетная доска22 Слой фанеры Стяжка из цем.-песч. р-ра 20 Плита Ж/Б 220	13,26
24,25	Плиточный		Плитка керамическая 13 Бетонная стяжка 40 Гидроизоляция Слой бетона для создания уклона Плита Ж/Б 220	25,16
Чердак	Бетонный		Стяжка 40 Утеплитель 360 Пароизоляция 1слой Плита Ж/Б	275,02

До устройства полов выполнить монтаж скрытых инженерных коммуникаций. Полы в санузлах выполнять ниже уровня полов основных помещений, на лестничной клетке и коридорах подъезда – выше уровня основных помещений.

Окна и двери. Спецификация элементов заполнения проемов

Естественное освещение помещений обеспечивается через окна. В здании приняты окна ПВХ с тройным стеклопакетом.

Входные двери двупольные. Коробка усиленная, навеска на три петли. По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери помещения имеют обвязанное полотно, дверные коробки без прогонов. Навеска на две петли. Расход дюбелей на установку двери – 6шт.

Таблица 1.5 – Спецификация элементов заполнения проемов

1.4 Наружная и внутренняя отделка здания

Внешняя отделка здания заключается в расшивке швов. Цоколь отделан улучшенной штукатуркой. Внутри здания стены, перегородки и откосы оштукатуриваются. На лестничной клетке, в общих коридорах и помещениях бытового обслуживания стены окрашиваются масляной краской на высоту 1,7м от пола, остальное расстояние окрашивается известковой краской; помещения персонала оклеиваются обоями по заранее оштукатуренным стенам. Потолки в здании окрашиваются водными составами. Двери покрываются двумя слоями масляной краски. Радиаторы отопления окрашиваются под тон стен два раза масляной краской.

1.5 Инженерное оборудование здания

Проект разработан в соответствии со СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий», СНиП 2.08.02-89 «Общественные здания и сооружения».

Монтаж санитарно-технических систем должен производится в строгом соответствии со СНиП 3.05.01-85 «Внутренние санитарно-технические системы».

Отопление – центральное от наружных тепловых сетей. Система отопления однотрубная с нижней разводкой. Система отопления предполагается с автоматическим пуском тепла, вертикальная с чугунными нагревательными приборами типа МС-140 и прокладкой магистральных трубопроводов в подвале. Установка запорной арматуры предусматривается: на вводах, у основания стояков, на подводках к санитарно-техническим приборам.

Водопровод – хозяйственно-бытовой от наружной сети. Система внутреннего водопровода выполнена из металлических труб диаметром 32 мм. Отвод хозяйственных стачных вод предусматривается во внешнюю канализацию через выпуски диаметром

100 мм. Внутренняя канализационная сеть проектируется из чугунных труб по ГОСТ 69.42.3-80 диаметром 100 мм.

Электроснабжение – от наружной сети напряжением 380/220 В.

Слаботочные устройства – радио, телефон.

Устройства связи – радиотрансляция, телетрансляция.

Освещение – естественное через окна и искусственное от люминесцентных ламп.

Вентиляция – приточно-вытяжная, приток с механическим побуждением, вытяжка – естественная.

Таблица 1.7 – Спецификация основных сборных индустриальных элементов

Экспликация помещений

2 Расчетно-конструктивная часть

2.1 Расчет железобетонной плиты перекрытия ПК 51.12.

Исходные данные.

По степени ответственности здание относится ко второму классу (коэффициент надежности по назначению конструкций γn=0,95.). По условиям эксплуатации ХО. Номинальные размеры плиты B=1,2м,L=5,1м. Конструктивные размеры Lк=5,08м, Bк=1,19м. Плита с предварительным напряжением изготовлена из бетона класса С20/25 с рабочей арматурой S800, натягиваемой электротермическим способом на упоры форм.

Подсчет нагрузок на 1м2 перекрытия.

Таблице 2.1 – Подсчет нагрузок на 1м2 перекрытия

Расчетная нагрузка на 1 м длины плиты при ширине B=1,2м.

(gd + qd ) = 6,94 кН/м2 · 1,2м = 8,33 кН.

Определение расчетного пролета панели.

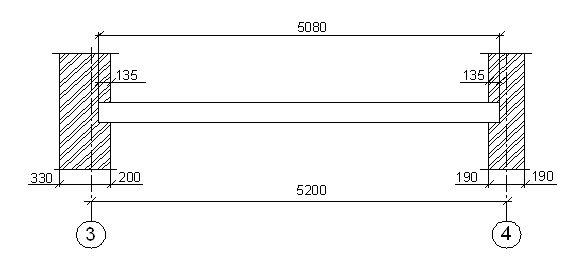

Рисунок 2.1 - Определение расчетного пролета leff

leff = 5200 - (200+190) + · 135 + · 135 = 4000 мм = 4,9м.

Определение расчетной схемы панели и максимальных расчетных усилий Msd,max, Vsd,max .

Максимальный изгибающий момент:

Мsd.max = (2.1)

Мsd.max= = 25 кН∙ м

Максимальная поперечная сила:

Vsd,max = (2.2)

Vsd.max= = 20,41 кН∙м.

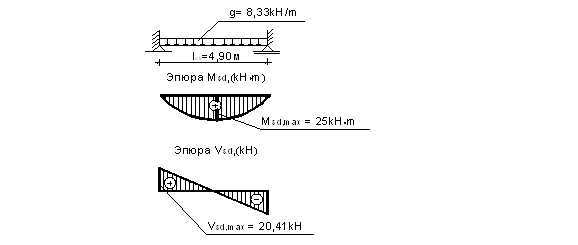

Рисунок 2.2 - Расчетная схема панели и эпюры “Msd” и ”Vsd”.

Определение размеров расчетного (эквивалентного) сечения.

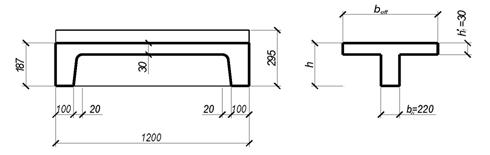

Рисунок 2.3 – Действительное и расчетное поперечное сечение плиты

Для получения расчетного (эквивалентного) сечения круглые пустоты панели заменяются на квадратные равной площади со стороной квадрата равной:

h1 = 0,9 ∙ d = 0,9 ∙ 159 = 143,1 мм. h’f = = = 38,45 мм = 3,845 см;

bw = b’f – n ∙ h1 = 1460 – 6 ∙ 143,1 = 601,4мм = 60,14 см.

Расчет рабочей арматуры.

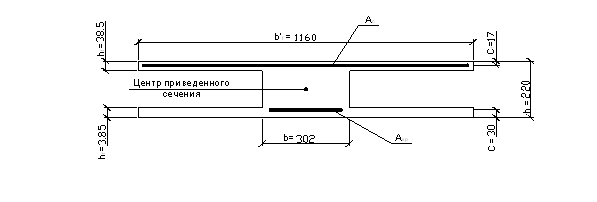

Расчетное сечение тавровое, геометрические размеры которого показаны на ри-сунке 2.6. Бетон тяжелый класса С20/25, для которого fsk = 20МПа.

fсd = = = 13,33 МПа.

где γс – частный коэффициент безопасности для бетона.

Рабочая арматура класса S800, для которой fpk = 800 МПа, fpd = 640 МПа (таблица 6.6)[1]. Расчет рабочей арматуры плиты производится исходя из методики расчета изгибаемых элементов по альтернативной модели в предположении прямоугольной эпюры распределения напряжений в сжатой зоне бетона. Для то-го, чтобы определить случай расчета необходимо установить нахождение нейтральной оси, проверив выполнение условие 2.15:

М’f ≥ Мsd.max (2.3)

где М’f - изгибающий момент, воспринимаемый полкой таврового сечения и определяемый по формуле:

М’f = α ∙ fсd ∙ b’f ∙ h’f ∙(d – 0,5∙ h’f ) (2.4)

где d = h – c = 220 - 30 = 190мм.

c= ccov + (2.5)

c= 20 +

ccov – минимальный защитный слой бетона для условий эксплуатации ХО.

¢ - предполагаемый максимальный диаметр арматуры.

Для тяжелого бетона принимаем α = 0,85.

М’f = 0,85 ∙ 13,33 ∙ 1160 ∙ 38,5 ∙ (190 – 0,5∙ 38,5) = 86,4∙106 Н∙мм = 86,4кН∙м.

Так как условие 2.15 выполняется, то нейтральная ось располагается в полке, и сечение рассчитываем как прямоугольное с шириной b’f . Определяем значение коэффициента αm :

αm = (2.6)

αm ==0,05; при найденном значении αm определяем ξ и η:

ξ = 0,107, η = 0,963.

Значение граничной относительной высоты сжатой зоны сечения ξlim, при кото-ром предельное состояние элемента наступает одновременно с достижением в рас-тянутой арматуре напряжения равного расчетному сопротивлению, определяем по формуле:

ξlim = (2.7)

где ω – характеристика сжатой зоны бетона, определяемая:

ω = kc – 0,008 ∙ fсd (2.8)

где k – коэффициент, принимаемый для тяжелого бетона 0,85;

ω = 0,85 – 0,008 ∙ 13,33 = 0,743.

σsc,u – предельное напряжение в арматуре сжатой зоны сечения, принимаемое равным 500Н/мм2;

σ s,lim – напряжение в арматуре, определяемое при наличии напрягаемой арматуры по формуле:

σ s,lim = fpd + 400 – σpm,t – ∆ σpm,t (2.9)

где σpm,t = γsp ∙ σ0,max (2.10)

где σ0,max – величина предварительного напряжения в арматуре. В соответствии с указаниями пункта 9.8 предварительное напряжение σ0,max= (0,5…0,9) ∙ fpk следует

назначить с учетом допустимых отклонений p, таким образом, чтобы выполнялось условие:

σ0,max + p ≤ 0,9 ∙ fpk (2.11)

σ0,max - p ≥ 0,3 ∙ fpk

где p – максимально допустимое отклонение значение предварительного на-пряжения, вызванное технологическими причинами.

При электротермическом способе натяжения арматуры:

p = 30 + (2.12)

где l – длина натягиваемого стержня (расстояние между наружными гранями упоров), м.

p = 30 + = 100,59 МПа.

Принимаем значение σ0,max = 0,7 ∙ 800 = 560 МПа.

560 + 100,59 = 660,59 МПа < 0,9 ∙ 800 = 720 МПа.

560 – 100,59 = 459,41 МПа > 0,3 ∙ 800 = 240 МПа.

Следовательно, требования выполняются.

γsp – коэффициент точности натяжения арматуры, определяемый:

γsp = 1 - ∆ γsp (2.13)

∆ γsp = 0,5 ≥ 0,1 (2.14)

где np = 4 – число напрягаемых стержней.

∆ γsp = 0,5 = 0,13

γsp = 1 – 0,13 = 0,87; σpm,t = 0,87 ∙ 560 = 487,2 МПа.

∆ σpm,t – напряжение от неупругих относительных деформаций напрягаемой армату-ры, определяемое:

∆ σpm,t = - 1200 ≥ 0 (2.15)

∆ σpm,t = - 1200 = - 58,1, принимаем ∆ σpm,t = 0.

σs,lim = 640 + 400 – 487,2 – 0 = 552,8 МПа.

ξlim = = 0,547;

ξ = 0 < ξlim = 0,555, следовательно, fpd при расчете требуемой арматуры необ-ходимо принимать с коэффициентом γsn, определяемым:

γsn = η - (η - 1) ∙ ≤ η (2.16)

где η – коэффициент, принимаемый для арматуры класса S800 равным 1,15.

γsn = 1,15 - (1,15 - 1) ∙ = 1,24 > η = 1,15 принимаем γsn = η = 1,15.

Требуемая площадь сечения напрягаемой арматуры:

Asp= (2.17)

Asp= = 176,36 мм2;

По таблице сортамента принимаем 4 стержня диаметром 10 мм, для которых Asp= 314 мм2 > As,min= = = 86,07 мм2. Где pmin = 0,15% по таблице 11.1.[1].

Уточняем значение рабочей высоты сечения d:

d = h – c = 220 - (20 + ) = 195мм.

2.1.7. Определение геометрических характеристик приведенного сечения.

Рисунок 2.4 – Приведенное сечение плиты

Отношение модулей упругости:

αЕ = (2.18)

где Есm,n = 0,9 ∙ 32 ∙ 103 МПа – модуль упругости бетона класса С20/25 марки П2 по удобоукладываемости, подвергнутого тепловой обработке (таблица 6.2).

Еs = 20 ∙ 104 МПа – модуль упругости для напрягаемой арматуры.

Еs1 = 20 ∙ 104 МПа – модуль упругости для ненапрягаемой арматуры.

αЕ = = 6,94; αЕ1 = = 6,94.

Площадь приведенного сечения:

Аred = Ас + αЕ ∙Аsp + αЕ1 ∙Аsc (2.19)

где Ас = 1160 ∙ 38,5 +1160 ∙ 38,5 + 302 ∙ (220 - 38,5 - 38,5) = 132,51∙103 мм2.

Аsс = 101 мм2 – площадь поперечного сечения 8 продольных стержней диаметром 4 мм класса S500 сетки С-1 марки ∙1140 ∙ 5030 ∙ по ГОСТ 8478-81.

Аred = 132,51∙103+6,94∙314+6,94∙101=135,39∙103 мм2.

Статический момент площади приведенного сечения относительно его нижней грани:

Sred = Sс + αЕ ∙Ssp + αЕ1 ∙Ssc (2.20)

Sс = b’f ∙ h’f ∙( h – 0,5∙ h’f ) + bf ∙ hf ∙ 0,5∙ hf + bw ∙ ( h – h’f – hf ) ∙ 0.5 ∙ h (2.21)

Sс =1160∙38,5∙(220–0,5∙38,5)+1190∙38,5∙0,5∙38,5+302∙(220–38,5 –38,5)∙0,5∙220 = =14,6∙103 мм3.

Ssp = Аsp ∙ с = 314 ∙ 25 = 7850 мм3;

Ssс = Аsс ∙ (h –c1) = 101 ∙ (220 – 17) = 19998 мм3;

Sred = 14,6 ∙106 + 6,94 ∙ 7850 + 6,94∙19998 = 14,79∙106 мм3;

Расстояние от нижней грани до центра тяжести приведенного сечения:

y0 = (2.22)

y0 = = 109,24мм < 110мм.

Момент инерции приведенного сечения относительно оси центра тяжести:

Ired= Iс + αЕ ∙ Ssp ∙ y12 + αЕ1 ∙ Asc ∙ y22 (2.23)

где

Iс=

(2.24)

Iс =

y1 = y0 – c = 109,24 – 25 = 84,24 мм; y2 = h0 – y0 – c1 = 220 – 109,24 – 17 = 93,76 мм.

Ired = 7,57 ∙ 108 +6,94 ∙ 314 ∙ 84,242 + 6,94 ∙ 101 ∙ 93,762 = 7,79 ∙108мм2.

Определение потерь предварительного напряжения.

Начальное растягивающее напряжение не остается постоянным, а с течением времени уменьшается независимо от способа натяжения арматуры на упоры или бетон.

Согласно норм, все потери предварительного напряжения разделены на две группы:

- технологические потери (первые потери в момент времени t = t0);

- эксплуатационные потери (вторые потери в момент времени t > t0).

Технологические потери

Потери от релаксации напряжений арматуры. При электротермическом спо-собе натяжения арматуры:

∆ Pir = 0,03 ∙ σ0,max ∙ Asp (2.25)

∆ Pir = 0,03 ∙ 560 ∙ 314 = 5,28 кН.

Потери от температурного перепада, определяемого как разность температур натянутой арматуры в зоне нагрева и устройства, воспринимающего усилие натя-жения при нагреве бетона, следует рассчитывать для бетонов классов от С12/15 до С30/37 по формуле:

∆P∆Т = 1,25 ∙ ∆Т ∙ Asp

где ∆Т – разность между температурой нагреваемой арматурой и неподвижных упоров (вне зоны прогрева), воспринимающих усилия натяжения. При отсутствии точных данных допускается принимать ∆Т = 650С.

∆P∆Т = 1,25 ∙ 65 ∙ 314 = 25,52 кН. (2.26)

Потери от деформации анкеров, расположенных в зоне натяжных устройств ∆PA. При электротермическом способе натяжения арматуры ∆PA = 0.

Потери, вызванные проскальзыванием напрягаемой арматуры в анкерных ус-тройствах ∆Psl. При натяжении арматуры на упоры ∆Psl не учитываются.

Потери, вызванные деформациями стальной формы ∆Pf, в расчете не учиты-ваются, т.к. они учитываются при определении полного удлинения арматуры.

Потери, вызванные трением арматуры о стенки каналов или о поверхность бетона конструкций ∆Pμ(х). При изготовлении конструкций с натяжением арматуры на упоры будут ∆Pμ(х) отсутствовать.

Потери, вызванные трением напрягаемой арматуры об огибающие приспосо-бления ∆Pμ(х), также не учитываются при данном методе натяжения арматуры.

Потери, вызванные упругой деформацией бетона ∆Pс, при натяжении на упоры определяется:

∆Pс = αЕ ∙ pp ∙ (2.27)

где pp = = = 0,0024;

zcp – расстояние от центра тяжести напрягаемой арматуры до центра тяжести приведенного сечения.

zcp = y0 – c = 109,24 – 25 = 84,24 мм;

Pос – усилие предварительного напряжения с учетом потерь, реализованных к мо-менту обжатия бетона:

Pос = σpm,t ∙ Asp - ∆Pir - ∆P∆Т (2.28)

Pос = - 5,28 – 25,52 = 122,18 кН;

∆Pс = 6,94 ∙ 0,0024 ∙ =4,56 кН.

Усилие предварительного обжатия Pm,0 к моменту времени t = t0, действующее непосредственно после передачи усилия предварительного обжатия на конструк-цию, должно быть не более:

Pm,0 = σpm,0 ∙ Asp ≤ 0,75 ∙ fpk ∙ Asp (2.29)

Величину Pm,0 определяют (как для элементов с натяжением арматуры на упоры):

Pm,0 = P0 - ∆P0 - ∆Pir - ∆PA - ∆Pμ(х) - ∆Pf (2.30)

Pm,0 = – 4,56–5,28 - 0 – 25,52 – 0 – 0 = 117,62кН < 0,75 ∙ 800 ∙314 = 188,4 кН; - условие выполняется.

Эксплуатационные потери (потери в момент времени t > t0).

Реологические потери, вызванные ползучестью и усадкой бетона, а также дли-тельной релаксацией напряжений в арматуре определяются:

∆Pt (t) = ∆σp,c ∙ Asp (2.31)

где ∆σp,c – потери предварительного напряжения, вызванные ползучестью, усад-кой и релаксацией напряжений на расстоянии «х» от анкерного устройства в момент времени «t».

∆σp,c = (2.32)

где - ожидаемое значение усадки бетона к моменту времени «t», определя-емое по указаниям СНБ 5.03.01-02.

= + (2.33)

где - физическая часть усадки при испарении из бетона влаги, определяемая по таблице 6.3 СНБ 5.03.01-02, при = и RH = 50%.

= -0,645 ∙ 10-3;

- химическая часть усадки обусловленная процессами твердения вяжущего:

= βas ∙ εc,a,∞

где εc,a,∞ = -2,5 ∙ (fсk - 10) ∙ 10-6 ≤ 0 (2.34)

εc,a,∞ = -2,5 ∙ (20 - 10) ∙ 10-6 = -25 ∙ 10-6 ≤ 0

βas = 1 - e(-0,2∙t 0,5), так как t = 100 суток, то βas = 1 – 2,71(-0,2∙t 0,5) = 0,865;

= 0,865 ∙ (-25∙10-6 ) = -21,625 ∙ 10-6 ; = -0,645∙10-3 - 21,625∙10-6=-666∙10-6.

- коэффициент ползучести бетона за период времени от t0 до t, определенные по указаниям подраздела 6.1 или по приложению Б СНБ. определяем по номо-грамме, показанной на рисунке 6.1 а при RH = 50%.

h0 = (2.35)

где u – периметр поперечного сечения элемента.

u = 2 ∙ (b’f + bf) + 2∙ h - 2 ∙ bw = 2 ∙ (1190+ 1190) + 2∙ 220 - 2 ∙ 302 = 4596 мм.

= 5,6.

σcp – напряжение в бетоне на уровне центра тяжести в напрягаемой арматуре, от, практически, постоянной комбинации нагрузок, включая собственный вес.

σcp = (2.36)

σcp = = 2,7 МПа.

σcp,0 – начальное напряжение в бетоне на уровне центра тяжести напрягаемой арматуры от действия усилия предварительного обжатия (с учетом первых потерь) в момент времени t = t0:

σcp,0 = (2.37)

σcp,0 = = 1,76 МПа.

∆σpr – изменение напряжений в напрягаемой арматуре в расчетном сечении, вы-званные релаксацией арматурной стали. Допускается определять по таблицам 9.2 и 9.3 [1] в зависимости от уровня напряжений . Принимаем =.

- напряжения в арматуре, вызванные натяжением (с учетом первых потерь в момент времени t = t0) и действием практически постоянной комбинации нагру-зок:

= + σcp (2.38)

= + 2,7 = 377,29 МПа; для = = 0,47.

Для третьего релаксационного класса арматуры потери начального предварите-льного напряжения составляют 1,5% (таблица 9.2), тогда

∆σpr = ∙ = ∙ 560 = 8,4 МПа.

В формуле 2.38 сжимающие напряжения и соответствующие относительные де-формации следует принимать со знаком « + ».

Так как αp ∙ ∙ (σcp + σcp,0) = 6,59 ∙ 5,6 ∙ (-2,7+ 1,76) = -34,7 < 0, поэтому указанное произведение принимаем в формулу 2.32 равным нулю.

σp,с = = 120,17 Н/мм2.

Подставляем в формулу 2.31:

∆Pt (t0) = 120,17 ∙ 314 = 37,73 кН.

Среднее значение усилия предварительного обжатия Pm,t в момент времени t>t0 (c учетом всех потерь) при натяжении арматуры до упора следует определять по фо-рмуле:

Pm,t = Pm,0 - ∆Pt (t) (2.39)

но не принимать больше, чем это установлено условиями 2.52:

Pm,t ≤ 0,65 ∙ fpk ∙ Asp (2.40)

Pm,t ≤ P0 - 100 ∙ Asp

Pm,t = 117,62 – 37,73 = 79,89 кН < 0,65 ∙ 800 ∙ 314 = 163,28 кН;

Pm,t = 79,89 кН < 487,2 ∙ 314– 100 ∙ 314 = 123,34 кН.

Условие 2.40 выполняется.

Расчет плиты по сечении наклонному к продольной оси.

Поперечная сила от полной расчетной нагрузки Vsd= 20,41 кН с учетом коэффи-циента γn= 0,95: Vsd1= Vsd ∙ γn = 20,41 ∙ 0,95 = 19,37 кН.

Расчет производится на основе модели наклонных сечений.

Проверить прочность плиты по наклонной полосе между наклонными трещина-ми в соответствии с условием:

Vsd ≤ Vrd,max (2.41)

Vrd,max = 0,3 ∙ ηω1 ∙ ηс1 ∙ fсd ∙ bw ∙ d (2.42)

ηω1 = 1+ 5 ∙ αЕ ∙ psw ≤ 1,3 (2.43)

Отношение модулей упругости:

αЕ = (2.44)

где Есm,n = 0,9 ∙ 32 ∙ 103 МПа – модуль упругости бетона класса С20/25 марки П2 по удобоукладываемости, подвергнутого тепловой обработке.

Еs = 20 ∙ 104 МПа – модуль упругости арматуры.

αЕ = = 6,94;

psw = (2.45)

= 113 мм2 – площадь сечения четырех поперечных сечений диаметром 6 мм из арматуры класса S240.

bw = 302 мм – ширина ребра расчетного сечения.

S ≤ , S ≤ 150 мм – шаг поперечных стержней каркаса Кр-1 плиты.

S ≤ = 110 мм, принимаем S = 100 мм.

psw = = 0,0037 > psw,min = 0,0009; psw,min определено по таблице 11.2 СНБ 05.03.01-02.

ηω1 = 1 + 5 ∙ 6,94 ∙ 0,0037 = 1,13 < 1,3.

ηс1 – коэффициент определяемый по формуле:

ηс1 = 1 – β4 ∙ fсd (2.46)

где β4 – коэффициент, принимаемый для тяжелого бетона равным 0,01;

ηс1 = 1 – 0,01 ∙ 13,33 = 0,867

Vrd,max = 0,3 ∙ 1,13 ∙ 0,867 ∙ 13,33 ∙ 302 ∙ 195 = 230,72 кН.

Vsd1 = 19,35 кН < Vrd,max = 230,72 кН.

Следовательно, прочность по наклонной полосе между наклонными трещинами обеспечена.

Определим поперечную силу, воспринимаемую бетоном и поперечной арматурой:

Vrd = 2 (2.47)

- коэффициент, принимаемый для тяжелого бетона равным 2,0, учитывает влияние вида бетона;

- коэффициент, учитывающий влияние сжатых полок в тавровых и двутавро-вых элементах и определяется:

= 0,75 ≤ 0,5 (2.48)

При этом b’f - bw ≤ 3h’f : 1160-302 = 858мм > 3 ∙ 38,5 = 115,5мм.

Для расчета принимаем b’eff - bw = 115,5мм.

= 0,75 ∙ = 0,076 < 0,5.

η N - коэффициент, учитывающий влияние продольных сил:

η N =0,1∙ ≤ 0,5 (2.49)

Для предварительно напряженных элементов N cd подставляем усилие предва-рительного обжатия: N cd = Pm,t 79,89 кН.

fсtd = = = 1,0;

= 1,5 МПа – по таблице 6.1 СНБ 05.03.01-02.

η N =0,1∙ = 0,136< 0,5; 1+ ηf + ηN = 1+ 0,076 + 0,136 = 1,212 < 1,5.

- усилие в поперечных стержнях на единицу длины элемента:

= (2.50)

где = 157 МПа – расчетное сопротивление поперечной арматуры по таблице 6.5 СНБ 05.03.01-02.

= = 177,4 Н/мм2; Vrd = 2 = 140,54 кН.

Следовательно, прочность на действие поперечной силы по наклонной трещине обеспечена.

Расчет монтажных петель.

Монтажные петли расположены на расстоянии 350 мм от торца плиты. Нагрузка от собственного веса плиты составит:

P = G ∙ ∙ (2.51)

где G – собственный вес плиты;

= 1,15 – коэффициент безопасности по материалу;

= 1,4 – коэффициент динамичности при монтаже.

G = g ∙ S (2.52)

S – площадь плиты;

g = 2,75 кН/м2 – собственный вес 1м2 плиты;

G = 2,75 ∙ 5,08 ∙ 1,19 = 16,62 кН.

P = 16,62 ∙ 1,15 ∙ 1,4 = 26,76 кН.

В соответствии с указаниями норм при подъеме плоских изделий за 4 петли масса изделия считается распределенной на 3 петли, тогда:

P1 = (2.53)

P1 = = 8,92 кН.

Определяем требуемую площадь поперечного сечения одной плиты из стали класса S240, для которой fyd = 218 МПа.

Ast = (2.54)

Ast = = 40,92 мм2;

Принимаем арматуру диаметром 14 мм с Ast = 153,9 мм2 класса S240 (с учетом усилия, приходящегося при подъеме на одну петлю).

2.2 Расчёт лестничного марша марки ЛМФ 39.12.17

По степени ответственности здание относится к классу 2 (коэффициент надежности по назначению конструкции =0.95), по условиям эксплуатации – Х0

Исходные данные

Ширина лестничного марша – 1,2м, длина – 3,913м, угол наклона марша =27°, =0,891.

Бетон тяжелый класса С20/25, расчетное сопротивление сжатию которого (=1,5 – частичный коэффициент безопасности для бетона), расчетное сопротивление растяжению ===1,0МПа

определяется по таблице 6.1[1].

Рабочая арматура S400, арматура сетки и каркасов Кр-2, Кр-3 S500(провол.), расчетное сопротивление растяжению арматуры S400 =365 МПа (табл.6.5[1]); расчетное сопротивление проволочной арматуры класса S500 растяжению =410 МПа (табл.6.5[1]).

Модуль упругости арматуры =20·104МПа (п.6.2.1.4[1]).

Собственный вес марша составляет ==3,08.

При расчете лестничный марш рассматривается как балка таврового сечения на двух опорох.

Определение нагрузок и усилий

Таблица 5.1-Нагрузки на 1м2 горизонтальной проекции марша

Вид нагрузки и подсчет	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка, кН/м2
1.Постоянная собственный вес марша ограждения и поручни	3,08 0,2	1,35 1,35	4,16 0,27
Итого	=3,28	=4,43
2.Переменная	=3,0	1,5	=4,5
Полная	+=6,28	+=8,93

Нагрузка на 1 метр длины марша, действующая по нормали к его оси:

(+)··cos (2.55)

8,93кН/м2·1,2м·0,891=9,55/м.

Рисунок 5.1-Определение расчетного пролета

=-98-2·· (2.56)

Где =90мм – величина опирания марша на консольные выступы лобового ребра лестничных площадок.

=3913мм-98-2··90=3725мм=3,725м.

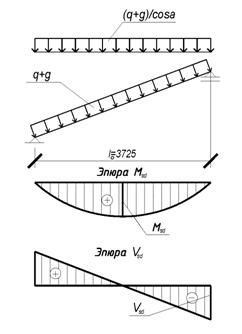

Расчетная схема и эпюры изгибающих моментов и поперечных сил показаны на рисунке 5.2

Рисунок 5.2 Расчетная схема и эпюры и

==16,56кН·м

==17,79кН

2.2.3 Определение размеров расчетного сечения

Рисунок 5.3-Действительное и расчетное сечение марша

Ширина ребра расчетного сечения

=2·=220мм.

Толщина сжатой полки =30мм, высота расчетного сечения =187мм. Ширина полки расчетного таврового сечения принимается в соответствии с указаниями п.7.1.2.7[1]:

< +2·· (2.57)

<220+2··3725=1462мм.

<+2·6·, если >0,1 (2.58)

=30мм>0,1·187мм=18,7см

<220+2·6·30=580мм.

Принимаем =580мм.

Расчет растянутой рабочей арматуры

Для сечения с одиночным армированием проверяем условие, определяющее положение нейтральной оси. Предполагаем, что нейтральная ось проходит по нижней грани полки, и определяем область деформирования для прямоугольного сечения с шириной

ξ=β= (2.59)

Принимая с=30мм, определяем рабочую высоту сечения d=187-30=157мм.

ξ=β==0,191>0,167,

где ξ=0,167- верхний предел для области деформирования 1а.

С учетом того, что ξ<0,259 (0,259-верхний предел для области деформирования 1б), можно сделать вывод о том, что сечение находится в области деформирования 1б.

По формулам таблицы 6.6[1] находим величину изгибающего момента, воспринимаемого бетоном, расположенным в пределах высоты полки.

=(1,14·ξ-0,57·-0,07)·α··· (2.60)

=(1,14·0,191-0,57·0,1912-0,07)·0,85·13,33·580·1572=

=(0,218-0,0208-0,07) ·0,85·13,33·580·1572=20,61кН·м.

Поскольку выполняется условие

<, нейтральная ось расположена в пределах полки. В связи с этим дальнейший расчет производим как прямоугольного сечения, имеющего размеры b==580мм, d=157мм.

Определяем:

= (2.61)

==0,102;

По таблице 6.7[2] при =0,102 находим, что сечение находится в области деформирования 1а и η=0,939.

Находим величину требуемой площади растянутой арматуры

==308мм2. (2.62)

По таблице сортамента арматуры принимаем два стержня диаметром 14мм S400 (=308мм2).

Расчет прочности сечения, наклонного к продольной оси

Расчет выполняем на основе расчетной модели наклонных сечений. При расчете железобетонных элементов с поперечной арматурой должна быть обеспечена прочность по наклонной полосе между наклонными трещинами по формуле 5.9

<=0,3·····d (2.63)

Где - коэффициент, учитывающий влияние хомутов, нормальных к продольной оси элемента, и определяемый по формуле 5.10.

=1+5··<1,3 (2.64)

Здесь =;

=20·104МПа

=39 ГПа (табл. 6.2 СНБ 5.03.01-02 для бетона марки Ж3 по удобоукладываемости и естественного твердения)

Для бетона, подвергнутого тепловой обработке,

=0,9·0,9·39ГПа=35,1ГПа=35,1·103МПа.

==5,7

= (2.65)

=57мм2 – площадь поперечного сечения двух поперечных стержней диаметром 6мм класса S240.

По конструктивным требованиям норм (п.11.2.21 СНБ5.03.01-02) на приопорных участках длиной 0,25l поперечную арматуру устанавливаем с шагом S≤0,5h и S≤150мм.

На остальной части марша поперечную арматуру устанавливаем конструктивно с шагом S=200мм.

==0,0029>=0,0009

(- табл. 11.2 СНБ 5.03.01-02)

=1+5·5,7·0,0029=1,08<1,3;

- коэффициент, определяемый по формуле 5.12

=1-β4· (2.66)

здесь β4=0,01 для тяжелого бетона;

- в МПа (Н/мм2)

=1-0,01·13,33=0,867

=0,3·1,08·0,867·13,33·220·157=129кН>=17,79кН·1,0=17,79кН,

прочность по наклонной полосе между наклонными трещинами обеспечена.

По формуле 5.13 определяем поперечное усилие , воспринимаемое бетоном и поперечными стержнями.

=2· (2.67)

Где - коэффициент, учитывающий влияние вида бетона принимаемый для тяжелого бетона равным 2,0.

=0,75·≤0,5 (2.68)

где ≤+3, =580мм>+3=220+3·30=310мм.

Для расчета принимаем =310мм.

=0,75·=0,06<0,5;

- коэффициент, учитывающий влияние продольных сил.

=0, так как продольные силы в данном случае отсутствуют.

1++=1+0,06+0=1,06<1,5;

- усилие в хомутах на единицу длины элемента, определяемое по формуле 5.15

= (2.69)

где =157 МПа- расчетное сопротивление поперечной арматуры класса S240

(табл. 6.5 СНБ 5.03.01-02);

==99,43 Н/мм

==67,6кН>=17,79кН, прочность лестничного марша на действие по наклонной трещине обеспечена.

Для армирования полки лестничного марша принимаем сварную сетку марки

С-1 1140xL по ГОСТ 8478-81

Поперечные ребра марша армируем конструктивно с помощью каркасов Кр-2 с продольными стержнями диаметром 5мм проволочной арматуры класса S500, поперечными стержнями диаметром 4мм класса S500.

3 Строительно-производственная часть

3.1 Технологическая карта

Каждое строительство должно быть обеспечено проектной документацией по производству строительных работ, которая основывается на передовом опыте и новейших достижениях строительной науки и техники и предусматривает повышения уровня производительности труда и механизации, сокращение трудоёмкости и снижения стоимости работ.

Проекты производства работ разрабатываются по рабочим чертежам подготовительного и основного периодов строительства зданий и сооружений или пусковых комплексов. При этом в основу ППР закладываются решения, принятые ПОС, с учётом местных организационно-технических условий. В ППР на все основные виды строительно-монтажных работ составляются технологические карты, которые являются основными документами технологического проектирования строительных процессов.

Технологические карты разрабатываются с целью обеспечения наиболее рациональных технологий и организации строительных процессов, способствующих повышению производительности труда, улучшению качества и снижению стоимости строительно-монтажных работ. Они служат основанием для выписки нарядов-заданий рабочим.

Технологическими картами регламентируются сроки выполнения и технологическая последовательность отдельных строительных процессов. При разработке технологических карт и выборе метода производства работ определяющую роль играет назначения здания или сооружения, его объёмно-планировочные и конструктивные характеристики.

В строительстве различают 3 вида технологических карт:

1.Типовая технологическая карта, не привязанная к строящемуся объекту и местным условиям строительства;

2.Типовая технологическая карта, привязанная к возводимому зданию или сооружению, но не привязанная к местным условиям строительства;

3.Типовая технологическая карта, привязанная к возводимому зданию или сооружению, и к местным условиям строительства;

Технологическая карта состоит из 4 разделов:

1) Область применения

2) Организация и технология строительного процесса

3) Технико-экономического показателя

4) Материально-технических ресурсов.

На возводимое здание принимаю типовую технологическую карту, привязанную к возводимому зданию или сооружению, но не привязанную к местным условиям строительства. Технологическая карта будет разрабатываться на нулевой цикл под дом быта на 15 рабочих мест без подвала. Длина здание составляет 22200мм, а ширина 19600мм. Пространственная жёсткость в здании обеспечивается капитальными продольными и поперечными стенами, а так же анкеровкой плит перекрытия и заделкой стыков лёгким бетоном. Высота этажей составляет 3300мм, класс здания-2, степень огнестойкости-2. Высота подвала составляет 2400мм. Фундаменты монтируются сборные ж/б, ленточные. В узлах и стыках укладывается арматурная сетка. Грунт – песок, глубина заложения фундамента – 1,5 м.

Область применения технологической карты.

В технологической карте мы рассматриваем технологию процесса по нулевому циклу. В неё будут входить следующие виды работ:

2.1Срезка растительного слоя.

Срезка осуществляется бульдозером средней мощности, челночным способом. Бульдозер движется вдоль короткой стороны здания, срезая растительный слой толщиной 0,1м.

2.2 Планировка площадки.

Планировка площадки осуществляется для достижения горизонтальной плоскости на строительной площадке. При планировании территории под горизонтальную плоскость, требуется определить отметку планировки, исходя из условия равенства объёмов выемки и насыпи, т.е. нулевого баланса земляных масс.

2.3 Разработка траншей.

Разработка траншей включает в себя подсчёт земляных работ. Основным принципом определения объёмов работ является расчленение земляного массива на элементарные участки. Границами элементарных участков земляного полотна являются характерные точки продольного профиля. Все объёмы земляных работ подсчитывают для плотного (естественного) состояния грунта.

2.4 Подчистка траншей.

Подчистка дна траншей производится для достижения полной горизонтальности на дне котлована и траншеи. Она может выполняться как механизированным способом, так и вручную, в зависимости от площади разрабатываемой выемки типа грунта. Для точного выхода на проектную отметку используют нивелир.

2.5 Установка фундаментных подушек и фундаментных блоков.

Производится гусеничным краном, дифференцированным методом, способом наращивания.

2.6 Устройство опалубки.

Установка и приемка опалубки, распалубливание монолитных конструкций, очистка и смазка производятся по проекту производства работ.

2.7 Бетонирование.

Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов с последовательным направлением укладки в одну сторону во всех слоях.

2.8 Нанесение гидроизоляции.

Гидроизоляция выполняется для того, чтобы предохранить конструктивные элементы здания от разрушения под воздействием влаги.

2.9 Обратная засыпка.

Обратную засыпку котлованов и пазух фундамента осуществляется поперечными проходками бульдозера с неповоротным отвалом. Работа бульдозера должна сочетаться с уплотнением грунта.

2.10 Уплотнение грунта.

Уплотнение грунтов является одной из ответственейших технологических операций при строительстве различных объектов. Оно основано на сближении частиц грунта, в результате чего уменьшается его пористость и сжимаемость, повышается плотность.

Следовательно, в технологической карте будут рассмотрены следующие виды работ:

1.Срезка растительного слоя

2.Планировка площадки

3.Разработка траншей

4.Подчистка дна траншей

5.Установка фундаментных подушек и фундаментных блоков

8.Нанесение гидроизоляции

11.Обратная засыпка

12.Уплотнение грунта

Технология и организация строительного процесса.

Определение номенклатуры и подсчёт объёмов работ

Наименование работ	Эскиз	Формулы расчёта	Объём работ	Приме- чание
1.Срезка расти-тельного слоя		Vср = (a+20)(b+20)∙0,2;	Vср=258,89м3
2. Планировка площадки		F = (a+20)(b+20)∙n;	F =1451,94м2	n=2
3. Разработка траншей под фундамент		Vт = Н/6∙(f1+f2+4∙f0); f1 = c∙d; F2 = a∙b f0 = (f1+ f2)/2.	Vтр=4521,4м3	Н=1,5
4. Подчистка дна траншей		Vк= a∙b∙hпод	Vк=22,3м3	hпод = 0,1– 0,15
5. Монтаж и ус- тановка фунда-ментных поду-шек		n=68 шт;
6. Монтаж и ус-тановка фунда-ментных блоков		n=133 шт;
7. Нанесение гидроизоляции		FГ=l∙b∙2	FГ = 44,31м2
8. Обратная за-сыпка и утрам-бовка		Vоб.з. = (Vк+Vпод)-Vф	Vобз=321,58м3

Ведомость объёмов работ

Выбор методов производства работ.

На данный проект выбран поточный метод строительства. Технологический процесс возведения объекта разделяется на ряд составляющих процесса, что требует меньше времени, чем при последовательном методе и меньших потреблений материально-технических ресурсов, чем при параллельном. Однако требует чёткой взаимоувязки всех выполняемых простых и сложных строительных процессов.

Земляные работы будут производиться механизированным способом при использовании одноковшового экскаватора с обратной лопатой, бульдозера и гусеничного крана.

Монтаж строительных конструкций будет производиться методом наращивания. Этот способ состоит в последовательном монтаже элементов конструкции начиная с расположенных снизу, последовательно устанавливая их один на один на другой.

Калькуляция трудовых затрат и заработной платы.

Калькуляция трудовых затрат и заработной платы составляется на основе номенклатуры работ, объемов работ и данных ЕНиРа. Данная калькуляция в технологической карте необходима для составления почасового графика производства работ. Почасовой график составляется на одну захватку с учетом максимального совмещения процессов во времени. Основным назначением почасового графика является как определение общего срока работ, так и продолжительность каждого процесса в отдельности, а так же определение последовательности и взаимосвязи всех работ.

Нормативные ссылки

1) Руководящий документ в строительстве РДС 1.03.02.-2003.”Техническая документация при производстве строительно-монтажных работ, состав порядок разработки, согласование и утверждение технологических карт”. Министерство строительства и архитектуры Республики Беларусь. Минск 2003.

2) СНиП 3.03.01-87 “Несущие и ограждающие конструкции” Москва Стройиздат 1987г.

3) ЕНиР Сборник 1 “Внутрипостроечные транспортные работы”, Москва Прейскурантиздат 1987г.

4) ЕНиР Сборник 4 “Монтаж сборных и устройство монолитных ж/б конструкций” Москва Прейскурантиздат 1987г.

5) СНиП 3-4-80* “Техника безопасности в строительстве” Москва Стройиздат 1987г.

Характеристика применяемых материалов в строительстве.

- фундаментные подушки Серия Б.1.0112.1-1.99 СТБ 1067-97 хранятся на открытом складе в штабелях на подкладках.

- фундаментные блоки Б 1.016.1-1 СТБ 1067-97 хранятся на открытом складе в штабелях на подкладках.

- рубероид РПК-350(ГОСТ 10923) хранится под навесом не более, чем в 2 яруса.

- опалубка (СТБ 1110-98) хранятся на открытом складе в штабелях.

- бетон (ГОСТ 10180) транспортируется на объект в автобетоносмесителях, хранение не предусмотрено.

- раствор цементо-известковый М50 СТБ 1307-02, транспортируется на объект в автобетоносмесителях, доставляется на рабочее место в ящиках стреловым краном;

Определение численного и профессионально-квалифицированного состава бригад

Контроль качества при разработке выемок

Контроль качества при монтаже ленточных фундаментов

Контроль качества при опалубочных работах

Контроль качества при укладке бетонной смеси

Контроль качества и приёмка гидроизоляционных работ

Материально-технические ресурсы

Технико-экономические показатели

№ п.п	Наименование показателей		Ед. изм.	Значения
1.	Трудоёмкость на весь объем		чел-день	71,38
2.	Трудоёмкость на единицу измерения			0,03
3.	Выработка на одного рабочего в смену			32,38
4.	Затраты машинного времени		маш.-см.	31,2
5.	Затраты энергоресурсов	топливо	кг	1893
		смазка		151,4

3.2 Календарный план

Исходные данные для проектирования.

Исходные данные для проектирования ДП.

1. Рабочие чертежи зданий и сооружений.

2. Технологическая карта на нулевой цикл.

3. Локальные сметы.

4. Объектная смета. Сводка затрат.

5. СНиП часть 4 «Сметные нормы».

6. Методические указания по проектированию ДП.

Нормативная продолжительность строительства определяется по СНиП «Нормы продолжительности и сдачи строительства предприятий, зданий и сооружений» (Тнорм. 6 месяцев).

Выбор и обоснование методов производства работ основных видов СМР.

1. Подготовительный период и нулевой цикл.

Работы подготовительного периода продолжаются 6 дней. Внутриплощадочные подготовительные работы включают в себя: устройство временных ограждений строительной площадки, устройство временных зданий и сооружений, прокладка сетей временного водопровода, энергоснабжения.

Срезка растительного слоя и планировка строительной площадки производится бульдозером ДЗ-18, с мощностью двигателя 108 л.с., в одну сторону поперек участка. Разработка котлована под ленточные фундаменты производится экскаватором ЭО-3322А, с емкостью ковша 0,5 м3. Рабочий цикл экскаватора состоит из: капания, погрузки в отвал. Подчистка дна котлована производится бульдозером. Устройство фундаментов производится при помощи гусеничного крана КС-8162.

Обратная засыпка производится бульдозером ДЗ-18 и вручную. Уплотнение грунта производится вручную пневмотрамбовками, через 200-400 мм. В процессе работы, контролируют плотность грунта. Одновременно с работой, связанной с возведением фундаментов, производится работа по устройству вводов строящегося здания.

2. Основной период. Надземная часть.

Возведение надземной части выполняется, начиная с кладки стен. Возведение стен ведется бригадой каменщиков. Плиты перекрытия и лестничные марши и площадки монтируются самоходным краном КС-8162. Работы ведутся в две смены.

Строповку выполняют 2-хветвевым стропом за монтажные петли.

3. Специальный и отделочный цикл.

Санитарно-технические и электромонтажные работы выполняются в два этапа.

3.1. Устройство скрытой электропроводки.

3.2. Навеска сантехнических приборов производится после штукатурных работ.

Также как и электромонтажные, слаботочные работы, сантехнические работы, отделочные – ведутся отделочными субподрядчиками.

Штукатурные работы выполняют при помощи штукатурной станции.

Окраска стен ведется водными составами и производится по предварительно подготовленной поверхности. Окраска производится механизированным способом при помощи краскопультов.

Масляная окраска производится волосяными кистями и меховыми валиками.

Завершающим этапом является устройство отмостки.

Благоустройство территории заключается в разбивке газонов, посадке деревьев и кустарников. Устройство пешеходных дорожек.

3.2.3. Определение номенклатуры работ. Разбивка работы на циклы.

1. Подготовительный период, нулевой цикл.

1.1. Устройство временных зданий и сооружений.

1.2. Срезка растительного слоя и планировка.

1.3. Разработка траншей под фундаменты.

1.4. Устройство фундаментов.

1.5. Устройство гидроизоляции.

1.6. Обратная засыпка пазух.

1.7. Прокладка наружных сетей и устройство вводов.

2. Надземная часть.

2.1. Кладка стен с укладкой перемычек.

2.2. Монтаж сборных конструкций.

2.3. Устройство перегородок.

2.4. Установка оконных блоков.

2.5. Установка дверных блоков.

2.6. Устройство кровли.

2.7. Устройство полов в подвале.

3. Специальный цикл.

3.1. Сантехмонтаж.

3.2. Электромонтаж.

3.3. Слаботочные работы.

4. Отделочный цикл.

4.1. Остекление проемов.

4.2. Штукатурные работы.

4.3. Устройство паркетных полов.

4.4. Устройство плиточных полов.

4.5. Облицовочные работы.

4.6. Окраска водными составами

4.7. Окраска масляными составами.

4.8. Оклейка стен обоями.

4.9. Прочие работы.

4.10. Устройство отмостки.

4.11. Благоустройство и озеленение.

Подсчет объемов работ.

Подсчет объемов земляных работ

Наименование работ	Эскиз	Формулы расчёта	Объём работ	Приме- чание
1.Срезка расти-тельного слоя		Vср = (a+20)(b+20)∙0,2;	Vср=258,89м3
2. Планировка площадки		F = (a+20)(b+20)∙n;	F =1451,94м2	n=2
3. Разработка траншей под фундамент		Vт = Н/6∙(f1+f2+4∙f0); f1 = c∙d; F2 = a∙b f0 = (f1+ f2)/2.	Vтр=1451,9м3	Н=1,5
4. Подчистка дна траншей		Vк= a∙b∙hпод	Vк=22,3м3	hпод = 0,1– 0,15
5. Монтаж и ус- тановка фундаментных подушек		n=68 шт;
6. Монтаж и ус-тановка фунда-ментных блоков		n=133 шт;
7. Нанесение гидроизоляции		FГ=l∙b∙2	FГ = 44,31м2
8. Обратная за-сыпка и утрам-бовка		Vоб.з. = (Vк+Vпод)-Vф	Vобз=321,58м3

Подсчёт объёмов кирпичной клади

Подсчёт площади полов

Подсчёт перегородок

Подсчёт площади окон

Подсчет площади дверей

Подсчет площади штукатурки

Подсчет молярных работ

Технологические расчеты.

Ведомость трудозатрат и машиносмен

Лимитно-комплектовочная ведомость

Определение состава бригад, сменности, продолжительности работ.

Численный состав бригад зависит от характеристики работ и их объема. Состав бригад на возведение объекта применяется согласно почасовому графику. Каждая бригада должна быть комплексной.

Сменность работ принимается самостоятельно. Такие работы как срезка растительного слоя, планировка площадки, рытье котлована под фундаменты, устройство фундаментов, а также весь надземный цикл и штукатурные работы в две смены из-за дороговизны эксплуатации машин. Все остальные кроме кровли и остекления – на выбор, а указанные выше – в одну смену.

Ведение работ в две смены позволяет снизить плановую трудоемкость, продолжительность работ в календарных днях.

Продолжительность каждого вида работ определяется по формуле:

Т = Qпл /Р*См (дн), где

Qпл – трудоемкость работ по плану в человекоднях.

Р– количество человек в смену.

См–сменность работ

В тех работах, которые выполняются с помощью ведущей машины, продолжительность работ считается по машиносменам.

Соблюдение технологической последовательности работ.

Все работы, включенные в календарный план, выдержаны в строгом технологическом порядке, все работы не нарушают требований технологии и охраны труда.

Возведение вышележащих конструкций производится только после окончательного закрепления выверки в проектном положении предыдущих конструкций.

До начала отделочных работ все оконные проемы заполняются, устраивается кровля, остекляются переплеты.

Установка различных электросетей и сантехнических приборов производят до начала штукатурных работ. Причем, навеска сантехоборудования производится до начала окраски. Причем водная окраска предшествует масляной.

Строгая последовательность выполнения работ обеспечивает высокое качество работ, а так же снижает затраты материалов и трудоемкость.

Возведение объекта производится после окончательного выполнения работ с фундаментами и землей.

Специальные работы выполняются после надземного цикла.

ТЭП к календарному плану

3.3 Стройгенплан

Исходные данные для проектирования стройгенплана. Условия осуществления строительства.

1. Генплан и ТЭП к нему.

2. Календарный план строительства.

3. График движения рабочих.

4. График завоза и расхода материалов.

5. График работы основных строительных машин.

Строящееся здание – Дом быта на 15 рабочих мест.

Район строительства г. Бобруйск.

Грунт в районе строительства – крупный песок. Габариты здания 22,2м х 19м. Высота здания 12,1м. При производстве работ используются следующие механизмы: бульдозер, экскаватор, самоходный кран, автосамосвал и штукатурная станция.

Строительные материалы складируются как в закрытых, так и в открытых складах.

Строительная площадка, оборудованная прожекторами, снабжена водой и электроэнергией – от существующих местных сетей. Доставка материалов производится автотранспортом.

Расчет складских помещений

Открытый склад – 440,5 м2

Закрытый склад – 11,5 м2

Под навесом – 11,3 м2

Расчет временных зданий.

Nmax=50 чел.

Nс=50*12/100=6чел.

Nобщ.=50+6=55 чел.

Расчет площадей временных зданий

Расчет временного водоснабжения

Полная потребность в воде составит: Qобщ.=Qпр.+Qдуш.+Qхоз.

Расход воды на производственные нужды:

Qпр=1.2*=0,35 л/с

Qхоз.==0,037 л/с

Qдуш.==0,278 л/с

Qобщ.= Qпр+ Qхоз.+ Qдуш.=0,35+0,037+0,278=0,665 л/с

Рассчитываем диаметр водопровода по формуле:

D== 35,69= 35,69=23,76

U=1.5 м/с ;

Принимаем трубу с условным проходом 25 мм и наружным диаметром 26,8мм.

Расчет временного энергоснабжения

Определяем мощность трансформатора.

Рр=α(∑К1С*Рс/cosφ+∑К2С*Рt/ cosφ+∑К3С*Роб+∑К4С)=

=1,1(41,8*0,3/0,7+25*0,35/0,4+19,716*0,8+4,318)=65,87 кВт

Принимаем комплексную трансформаторную подстанцию КГП мощностью 63 кВт. Габаритные размеры 1,5*1,9*2,7м.

Мероприятия по обеспечению сохранности материалов, изделий, конструкций и оборудования.

Наибольшие потери материалов и конструкций на строительной площадке исходят из неправильной организации транспортных, погрузочно-разгрузочных работ и неправильного складирования материалов. Поэтому основным путем обеспечения сохранности конструкций и материалов является правильная организация этих видов работ.

Важную роль играет правильное складирование материалов на строительной площадке и на складах.

3.4 Охрана труда и окружающей среды

Мероприятия по технике безопасности при выполнении определенных видов СМР.

Перед началом производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациями, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями. Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства. Запрещается установка и движение строительных машин и автомобилей, а также складирование материалов в пределах призмы обрушения выемок без креплений. Для прохода рабочих в котлован следует установить стремянки шириной 0,6м с перилами. Погрузка грунта на автосамосвалы должна производится со стороны заднего или бокового борта.

Перед началом монтажных работ руководитель монтажа, бригадир и все монтажные звенья должны быть ознакомлены с проектом производства работ. До начала монтажа конструкции должны быть очищены от мусора. Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж. Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение. Строповку конструкций следует производить инвентарными стропами. Способы строповки должны исключать возможность падения или скольжения.

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича следует применять поддоны, контейнеры, исключающие падение груза при подъеме. Не допускается кладка наружных стен толщиной 0,75м в положении стоя на стене. Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках. Все отверстия в перекрытиях должны быть ограждены или закрыты щитами. Проемы в наружных стенах в которых не установлены оконные или дверные блоки должны быть заграждены.

Допуск рабочих к выполнению кровельных работ разрешается после осмотра прорабом или мастером совместно с бригадиром исправности несущих конструкций крыши и ограждений. Не допускается выполнение кровельных работ во время тумана, исключающего видимость в пределах фронта работ, грозы и ветра скоростью 15м/с и более.

При производстве штукатурных работ с применением растворонасосных установок необходимо обеспечить двустороннюю связь оператора с машинистом установки. Для просушивания помещений строящихся зданий и сооружений при невозможности использования отопления следует применять воздухонагреватели. При их установке следует выполнять требования правил пожарной безопасности. Запрещается обогревать и сушить помещения жаровнями и другими устройствами, выделяющими в помещение продукты сгорания топлива.

При приготовлении малярных составов на строительной площадке необходимо использовать для этих целей помещения, оборудованные вентиляцией, не допускающей превышения предельно допустимых концентраций вредных веществ в воздухе рабочей зоны. Помещения должны быть обеспечены безвредными моющими средствами и теплой водой.

Места, над которыми производятся стекольные работы, необходимо ограждать. До начала стекольных работ надлежит визуально проверить прочность и исправность оконных переплетов. Подъем и переноску стекла к месту его установки нужно производить с применением соответствующих безопасных приспособлений или в специальной таре.

Противопожарные меры на строительной площадке.

При выполнении изоляционных работ с применением огнеопасных материалов следует обеспечить защиту рабочих от термических и химических ожогов.

Запрещается использовать битумные мастики температурой выше 180°С.

При перемещении битумной мастики вручную следует применять металлические бачки, имеющие форму усеченного конуса, обращенного широкой частью вниз с плотно закрывающимися крышками. Возле котла для варки и разогрева мастики должны быть средства пожаротушения.

3.5. ТЭП к стройгенплану

4 Экономическая часть

4.1 Сводный сметный расчет строительства 2-этажного

дома быта на 15 рабочих мест

Составлено в ценах 1991г. Стоимость 292,2 тыс. руб.

4.2 Объектная смета №1 на строительства 2-этажного

Дома быта на 15 рабочих мест

В базисных ценах 1991г. Сметная стоимость 213,4 тыс. руб.

Нормативная трудоемкость 18,4 чел-час.

4.3 Ведомость объёмов и стоимости работ

4.4 Локальная смета №1

Общестроительные работы на 2-этажного дома быта на 15 рабочих мест.

Составлено в базисных ценах 1991г. Сметная стоимость 191331 тыс. руб.

Основание: чертежи АС Нормативная трудоемкость 16658,8 чел-час.
