Реферат: Контрольная работа: Разработка нормали строительного процесса
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра «Строительное производство»
Факультет безотрывного обучения
КОНТРОЛЬНАЯ РАБОТА
По дисциплине
«Техническое нормирование и организация труда.
Выполнил: Проверил:
студент гр.ЗП-53 ст. преподаватель
Андрианов С.О. Долгачева М.Н.
Уч.шифр: 04-ЗП-156
Гомель 2010г.
Содержание:
Разработка нормали строительного процесса
Задача №1
Задача № 2
Задача № 3
Задача № 4
Задача № 5
Задача № 6
Задача № 7
Список литературы
Разработка нормали строительного процесса
Отделка стен древесностружечными плитами, обтянутыми текстовинитом
1 .Условие и подготовка процесса.
1)До начала работ необходимо: закончить все общестроительные и специальные работы; выбрать фаски на продольных кромках плит; сделать глубокую пропитку брусков черного и чистого каркасови поверхностную пропитку тыльной стороны плит антипиренами; забить в кирпичные стены через каждые 60см по вертикали и горизонтали деревянные пробки размерами 7х7х6см для крепления брусков черного каркаса;обеспечить температуру воздуха в помещениях не ниже +8о С при относительной влажности не выше 70% (влажность древесины каркасов не должна превышать 20%); доставить на рабочее место требуемое количество брусков чистого и черного каркасов, а также древесностружечных плит, нарезанных по высоте помещения; обеспечить рабочих инструментами и инвертарем.
2)при отделке стен крупнопанельных зданий в панели стен в процессе изготовления должны быть установлены стальные закладные детали для крепления брусков черного каркаса.
2 .Применяемые материалы, конструкции.
Древеностружечные плиты, обтянутые текстовинитом.
3 .Инструменты, приспособления и инвентарь:
Стол размером 4х1х0,7м для натягивания текстовинита на плиты.
Подмости передвижные сборно-разборные.
Лестница-стремянка.
Пистолет пружинный для пристрелки текстовинита к панели.
Молоток строительный.
Топор.
Шуруповерт электрический.
Пила-ножовка с мелкими зубьями.
Струбцина для крепления плиты к столу при натягивании текстовинита.
Клещи.
Нож садовый для резки текстовинита.
Рубанок для острожки кромок плит.
Электродрель с перовыми сверлами.
Электропила дисковая.
Отвес для провешивания горизонтальных брусков.
Рулетка стальная.
Шаблон для разметки мест крепления фанерных накладок.
Брусок-шаблон длиной 60мм.
Линейка деревянная.
Рейка контрольная длиной 2м.
Рычаг дощатый.
4 .Состав работы и технология процесса.
1)Операции по отделке стен древнестружечными плитами, обтянутыми текстовинитом, выполняют в последовательности, указанной в графике трудового процесса.
2)бруски черного каркаса сечением 25х70мм прибивают вертикально к заделанным в стены пробкам. Бруски чистого каркаса того же сечения прибивают перпендикулярно брускам черного каркаса и выверяют по отвесу и контрольной рейке. При наращивании горизонтальных брусков стыки располагают в разбежку.
3)плиты размером 0,65х3м обтягивают текстовинитом после предварительного подбора, пригонки по размерам помещения и сверления отверстий в местах установки светильников, штепсельных розеток и выключателей.

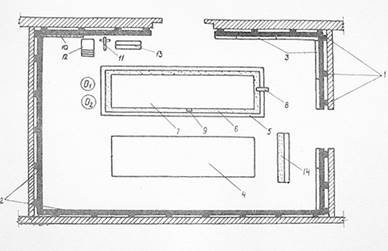

5 .Организация рабочего места.
О1 , О2 – рабочие места облицовщиков; 1-бруски черного каркаса; 2-бруски чистого каркаса; 3-древеностружечные плиты, наживленные к каркасу; 4-штабель нарезанных маркированных плит; 5-стол; 6-полотнище текстовинита; 7-плита, обтягиваемая текстовинитом; 8-струбцина; 9-брусок-подкладка для изгиба плит; 10-установленная плита, обтянутая текстовинитом; 11-дощатый рычаг; 12-лестница-стремянка; 13-ящик с инструментами; 14-рулон текстовинита.
6 .Приемы выполнения элементов процесса:
1)УСТАНОВКА БРУСКОВ ЧЕРНОГО КАРКАСА: облицовщики, установившие через каждые 60см вертикальные бруски, прибивают их гвоздями к заложенным в стене пробкам.
2)УСТАНОВКА БРУСКОВ ЧИСТОГО КАРКАСА: облицовщики устанавливают нижний брусок параллельно перекрытию на расстоянии 10см от отметки чистого пола и наживляют его гвоздями к каждому вертикальному бруску. Затем с помощью шаблонов они устанавливают через каждые 60см по высоте остальные бруски и наживляют их. Установку верхних брусков производят с лестниц-стремянок. Закрепив на верхнем горизонтальном бруске против бруска черного каркаса нить отвеса, облицовщики провешивают горизонтальные бруски на всю высоту стены. При наличие просвета между бруском и нитью отвеса горизонтальный брусок отрывают и закладывают между ним и вертикальным бруском деревянную прокладку, которую прибивают к вертикальному бруску. Затем облицовщики выверяют чистый каркас у следующего вертикального бруска. Добившись вертикальности всей плоскости чистого каркаса, они прибивают бруски окончательно. Плоскость каркаса проверяют с помощью контрольной рейки.
3)ПОДБОР И ПРИГОНКА ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ: подбор древесностружечных плит по месту и пригонку их в местах примыкания к потолку начинают от угла помещения и ведут по направлению к оконному проему. Облицовщики устанавливают плиту на конец рычага; облицовщик О2 , нажимая ногой на другой конец, прижимает плиту к потолку, а облицовщик О1 со стремянки намечает линию среза и места расположения электроосвещения. затем облицовщик О2 укладывает плиту на стол и по нанесенной линии производит опиловку или острожку верхней кромки. Облицовщик О1 высверливает отверстия электродрелью с перовым сверлом. Пригнанную панель облицовщики наживляют к брускам чистого каркаса.
4)ПОДГОНКА ПО МЕСТУ ПЛИТ ПОДБОРА: облицовщики рулетками размечают плиту по месту, наносят на неё по линейке линии обреза и обрезают дисковой электроплитой. Кромку панели зачищают с помощью рубанка. пригнанную плиту добора устанавливают с помощью рычага и наживляют к горизонтальным брускам чистого каркаса.
5)ПРИРЕЗКА ПЛИТ ДЛЯ УСТАНОВКИ ПЛИНТУСА: облицовщик О1 прикладывает рейку к нижней кромке наиболее короткой плиты и наносит горизонтальную линию. Облицовщик О2 снимает временно закрепленные плиты, удаляя клещами гвозди, маркирует их, указывая номер и верх панели, и укладывает на стол. Облицовщик О1 по намеченным линиям производит опиловку плит дисковой электропилой и укладывает их в штабель.
6)ОБТЯЖКА ПЛИТ ТЕКСТОВИНИТОМ: облицовщики раскатывают на столе лицевой стороной вниз рулон текстовинита и отрезают полотнище на 20-25см длиннее плиты. Затем укладывают плиту на середине раскатанного полотнища и загибают текстовинит с одной стороны плиты, пристреливая его с одной стороны шпильками через каждые 6-7см, для чего прикладывают пружинные пистолеты вплотную к текстовиниту. Закрепив струбциной обвернутый текстовинитом край плиты, облицовщики укладывают под середину плиты (между плитой и полотнищем текстовинита) брусок толщиной 10см. нажимая на противоположный конец плиты, облицовщики слегка изгибают её, натягивая текстовинит, и пристреливают его шпильками. Затем они извлекают брусок и снимают струбцину. Выпрямляясь, плита растягивает текстовинит, который плотно прилегает к ней. Далее облицовщики обтягивают текстовинитом продольные кромки (сначала одну, а потом другую) и пристреливают его по направлению от середины плиты к её углам, одновременно натягивая полотнище. В углах текстовинит прирезают «на ус», загибают на кромку панели и пристреливают шпильками.
7)КРЕПЛЕНИЕ ФАНЕРНЫХ ЗАКЛАДОК К ПЛИТЕ: облицовщики. прикладывая шаблон к тыльной стороне плиты, наносят риски, отмечающие места крепления фанерных накладок. Накладки располагают так, чтобы при монтаже они оказались с одной продольной стороны плиты над накладками установленной ранее плиты, а с другой - на уровне горизонтальных брусков. заготовленные заранее фанерные накладки крепят к плите шурупами при помощи электрических электровертов.
8)УСТАНОВКА ПЛИТ: облицовщики заводят плиту фанерными накладками над прибитыми к горизонтальным брускам накладками ранее установленной плиты и опускают на дощатый рычаг. Облицовщик О2 , нажимая ногой на рычаг, прижимает плиту к потолку и удерживает её в этом положении руками. Облицовщик О1 крепит открытые половинки фанерных накладок шурупами к горизонтальным брускам чистого каркаса.
7. Состав рабочих: облицовщик IV разряда (О2 )-1
облицовщик III разряда (О1 )-1
8. Требования безопасности труда.
8.1 . К производству работ по индустриальной отделке помещений допускаются лица не моложе 18 лет, прошедшие инструктаж на рабочем месте по технике безопасности, производственной санитарии, обученные приемам работ и имеющие удостоверение на право производства работ.
8.2 . Рабочие должны быть обеспечены спецодеждой и средствами индивидуальной защиты.
8.3 . Работы должны выполняться специализированными бригадами, обладающими опытом по монтажу, при наличии специального инструмента.
8.4 . Используемый при производстве работ инструмент, оснастка и приспособления для монтажа конструкций должны отвечать условиям безопасности выполнения работ.
8.5 . При монтаже перегородок и устройстве подвесных потолков следует применять инвентарные сборно-разборные подмостки и леса. При высоте рабочего настила 1,3 м и более необходимо устраивать защитные ограждения. Высота защитных ограждений должна быть не менее 1,2 м. Запрещено использование для отделочных работ независимо от их высоты и характера самодельных средств подмащивания.
8.6 . Не допускается забивать дюбель-гвозди в хрупкие материалы, дающие большое количество осколков (чугун, керамика и др.), в легко пробиваемые строительные материалы, в материалы, вызывающие разрушение дюбель-гвоздя (гранит, базальт).
8.7 . К работе с электроинструментом допускаются рабочие, имеющие первую квалификационную группу по технике безопасности при эксплуатации электроустановок.
8.8 . Электроинструмент должен удовлетворять следующим требованиям:
- быстро включаться и отключаться от электросети (но не самопроизвольно);
- быть безопасным в работе, все токоведущие части должны быть хорошо изолированы.
8.9 . Перед выдачей рабочему электроинструмента необходимо проверить исправность заземляющего провода и отсутствие замыкания на корпус. Перед началом работы с электроинструментом рабочий должен:
- получить инструктаж о безопасных способах производства работ с электроинструментом;
- проверить исправность средств индивидуальной защиты;
- осмотреть и проверить электроинструмент на ходу.
8.10 . При монтаже облицовок запрещается:
- работать электроинструментом с приставных лестниц;
- передавать электроинструмент другим лицам;
- разбирать и производить самим ремонт электроинструмента;
- держаться при работе за питающий электропровод;
- оставлять без надзора электроинструмент, присоединенный к электросети.
Задача №1
Определить норму выработки строительной бригады, согласно следующих данных:
1.Вид процесса: каменная кладка м3 , в два кирпича
2.Состав звена бригады: 2 (3,1)человека
3.Число смен: 2
Норма времени: 0,54
Норма выработки звена или бригады определяется по формуле:
где С-число смен
Тсм - продолжительность рабочей смены
Кч – численность рабочих в звене или бригады;
Nтр – норма труда (времени)
При Кч
=2:
м2
При Кч
=3,1:
м2
Данные для расчета берутся из (4).
Задача №2
Определить норму выработки машины используя следующие данные:
1.Вид работы: подъем кирпича автомобильным краном
2.Норма времени использования машин:1,7 (маш/ч)
3.Число смен: 2
Норма выработки машины определяется по формуле:
где С-число смен работы машины
Тсм - продолжительность рабочей смены (8,2 ч)
Nмаш – норма времени использования машины
Данные для расчета берутся из (4)
Задача №3
Определить производительность труда и резерв ее повышения, используя следующие данные:
1.Вид строительного процесса: монтаж строительных конструкций
2.Процесс изменения нормы труда: уменьшить на 20%
3.Норма существующая: 50
Новую норму выработки определяем по формуле:
где Nврк – новая норма выработки,
Nврс - существующая норма выработки;
х – увеличение или уменьшение нормы труда;
м2
Производительность труда
%
Производительность труда увеличится на
Р=125-100=25%
Задача №4
Рассчитать часовую, дневную и месячную тарифные ставки рабочего, при 5-ти дневной рабочей недели.
1.Профессия рабочего: плотник
2.Разряд: V
3.Тарифная ставка хозрасчетного предприятия на 01.09.2010г. утверждена в размере 173 300 руб.для 1-го разряда
Часовая тарифная ставка рабочего рассчитывается:
Тарифная ставка 1-го разряда умножается на коэффициент тарифной сетки и делится на среднемесячную норму часов
173 300*1,73*1,2/180,4=1994 руб.
Дневная тарифная ставка для рабочих-повременщиков устанавливается умножением часовой тарифной ставки на дневную норму часов:
1994*8,2=16 351 руб.
Среднемесячная тарифная ставка для рабочих-повременщиков устанавливается умножением часовой тарифной ставки на среднемесячную норму часов:
1994*180,4=359 718 руб
Задача №5
Определить размер заработной платы рабочих по прямой сдельной системе, учитывая следующие данные:
1.Процесс СМР: штукатурка стен(улучшенное оштукатуривание вручную)
2.Норма труда: 70,5 ч/ч (согласно КТ-8.0-0.10-71)
3.Продолжительность рабочей смены: 8,2 ч.
4.Отработано за месяц: 21 смены
5.Количество рабочих:2( IV и III разряда)
Определяем часовую тарифную ставку рабочих типовой бригады при данных условиях :
173 300*1,57*1,2/180,4=1 810 руб.
1. Индивидуальная сдельная оплата труда
Определяем норму выработки рабочего в смену:
8,2(ч/смену)/70,5(ч/ч на 100м2 элемент)=0,12 м2 /смену
в месяц: 0,12*21=3 м2
При производительности труда 100% фактическая выработка 1-го рабочего
3м2 элементов.
Сдельная расценка по нормативу на типовой состав бригады на заданный набор работ по устройству рулонных кровель
70,5*1810=127 605 руб.
Таким образом каждый рабочий за месяц оштукатурил по 3м2 поверхности, за что каждому будет начислен сдельный заработок
3*127 605=382 815 руб (3 разряд)
2. Бригадная сдельная оплата труда
Имеем фактически бригаду из 2-х рабочих
Норма выработки бригады в смену:
8,2/70,5*2=0,24 м2 /смену
То же за месяц: 0,24*21=5 м2
Бригадный сдельный заработок
3*2*1810=10 860 руб
Распределение бригадного сдельного заработка производится согласно фактическим разрядам рабочих и коэффициенту трудового участия каждого, которые определяются по итогам работы за месяц согласно принятому на предприятии положению о бригадной форме оплаты труда.
Распределение заработка производится по схеме:
Рабочий 3-го разряда: ставка 1810 руб, КТУ=1,5
Рабочий 4-го разряда: ставка 1810 руб, КТУ=1,6
Все отработали по 8,2*21=172,2 ч.
К=10 860/(1810*1,5*172,2 +1810*1,6*172,2)=0,01
Заработная плата с КТУ=1,5
1810*155,8*1,5*0,01=4230 руб
Заработная плата с КТУ=1,6
1810*155,8*1,6*0,01=4512 руб
Задача №6
Рассчитать заработную плату при повременно-премиальной системе оплаты труда:
1.Профессия и разряд рабочего: газоэлектросварщик III -го разряда
2.Число рабочих-2 человек
3.Продолжительность работы:19 дней
Ставка арматурщика III-го разряда
173 300*1,35*1,2/180,4=1556 руб/ч
где 1,35- коэффициент единой тарифной сетки
1,2-технический коэффициент для строителей
180,4-среднемесячное количество часов для расчета
По табелю за месяц отработано при продолжительности рабочей смены 8,2ч
19*8,2=155,8 ч
Заработная плата за это время
1556*155,8=242 425 руб.
Задача №7
Рассчитать заработную плату при повременно-премиальной системе оплаты труда.
При расчете взять данные из задачи №6. Установить премию в размере 30%.
При выполнении месячного объема работ выплачивается- 30% премиальных.
Заработная плата с премией за фактически отработанное время
242 425*1,30=315 153 руб.
Список литературы:
1. Белова В.В. Нормирование труда и сметы в строительстве. М: Стройиздательство, 1981 г.
2. Технологическая карта на монтаж сборных железобетонных элементов-КТ-В.4-1.1-70
3. Сергеева О.Г., М.Н. Долгачева. Техническое нормирование и организация труда. -Гомель, 2007.
4. Музыка А.В., Агеев В.И. Справочник нормировщика в строительстве.- Киев «Будивельник»,1993
