Реферат: Проект производства работ на строительство жилого здания
Министерство Транспорта Российской Федерации
ГОУ ВПО
«Дальневосточный Государственный университет путей сообщения»
Кафедра: «Строительное производство»
КУРСОВАЯ РАБОТА
«Проект производства работ
на строительство жилого здания»
Выполнил: студент гр. 43к
Супрун А.
Проверил: преподаватель
Пучнина Т. С.
г. Хабаровск
2010
1.Технико–экономическая характеристика района строительства.3
2.Природно-климатические характеристики районов строительства.3
3.Определение объёмов работ по строительству здания.3
4.Глубина заложения фундамента.3
5.Параметры зд. Общая площадь и стр. объем зд., площадь застройки.3
9.Спецификация сборных элементов кирпичного здания. 3
10.Ведомость трудоем., машиноем. раб. и потреб. в мат-х, изделиях и констр.3
11.Ведомость расчета трудоемкости и ритмов. 3
12.Выбор метода производства работ. 3
Список используемой литературы.. 3
Введение
Строительство – это вид человеческой деятельности, направленный на создание зданий, инженерных сооружений (мостов, дорог, аэродромов), а также сопутствующих им объектов (инженерных сетей, малых архитектурных форм, гаражей и т. д.). Зародившись на заре развития человечества, как инстинктивная деятельность человека по целевому изменению или приспособлению окружающей среды для своих нужд, в настоящее время строительство представляет собой сложный и многогранный процесс, находящийся на пересечении технических, экономических, правовых и социальных аспектов.
Для того, чтобы построить здание в заданные сроки и с наилучшими технико-экономическими показателями, необходимо заранее проанализировать и исследовать возможные варианты решения. Для этого процесс строительства объекта нужно представить в виде модели, с помощью которой можно рассмотреть и проанализировать различные производственные ситуации. Такой моделью служит календарный план, представляющий собой технологическую организационную модель строительного объекта.
Цель данного курсового проекта – ознакомиться с особенностями проектирования строительного календарного и генерального планов объекта в составе проекта производственных работ.
1. Технико–экономическая характеристика района строительства.
Владивосток — город и порт на Дальнем Востоке России, административный центрПриморского края, конечный пункт Транссибирской магистрали. Расположен на побережье Японского моря на полуострове Муравьёва-Амурского.
Для нужд самого города имеется лёгкая, пищевая (рыбокомбинат, несколько хлебозаводов, мясокомбинаты, молокозавод, кондитерская фабрика, а также строительная промышленность (заводы строительных материалов, железобетонных конструкций и комбинаты крупнопанельного домостроения). Спрос на продукцию этих предприятий не ограничивается городскими нуждами: они обслуживают и другие населённые пункты Приморского края. Некоторые товары поставляются в другие регионы страны.
Промышленное машиностроение главным образом включает в себя судостроение и судоремонт, а также производство оборудования для рыбной отрасли (приборостроительные, инструментальные и радиозаводы).
2. Природно-климатические характеристики районов строительства.
Таблица 1 «Природно-климатическая характеристика района строительства»
Наименование характеристики | Характеристика | Источник |
1. Место строительства | Владивосток | По заданию |
2. Климатический район и подрайон строительства | I, IB | СНиП 2.01.01-82 |
3. Зона влажности района | Влажная | СНиП II -3-79х |
4. Расчетная зимняя температура наружного воздуха: Средняя температура наиболее холодной пятидневки обеспеченностью 0,92,°С |
-26 | СНиП 2.01.01-82 |
5. Повторяемость ветра, % Средняя скорость ветра, м/с В январе по направлению румбов: |
С 74/9,0 СВ 4,5 В 1/2 ЮВ 9/4,1 Ю 1/1,9 ЮЗ 2/3 З 1/2,6 СЗ 8/6,1 |
СНиП 2.01.01-82 Прилож.4 |
6. Нормативная глубина промерзания грунта под оголённой поверхностью, м | 1,41 | Дополнение к СНиП II-А 6-62 для ДВ |
7. Наличие вечномёрзлого грунта | нет | СНиП 2.01.01-82 Прил. 1, рис.2 |
8. Вес снегового покрова к Па (кг/м2 ) | 0,7 (70) | СНиП 2.01.07-85 Табл.4 |
9. Средняя температура наружного воздуха, °С Упругость водяных паров наружного воздуха, гПа по месяцам: |
Январь -14,4/1,5 Февраль -10,9/1,9 Март -3,6/3,3 Апрель +4,1/5,6 Май +9,0/8,8 Июнь +13,0/13,4 Июль +17,5/18,6 Август +20,0/20,9 Сентябрь +15,9/14,6 Октябрь +8,8/8,5 Ноябрь -1,3/4,0 Декабрь -10,3/2,0 |
СНиП 2.01.01-82 |
10. Сейсмичность района, баллы | 6 | СНиП II-7-81 |
11. Продолжительность периода со среднесуточными температурами воздуха ниже 0°С, сут. | 138 | СНиП 2.01.01-82 |
12. Продолжительность периода со среднесуточной температурой воздуха tн 8 С, сут. | 201 | СНиП 2.01.01-82 |
13. Средняя температура периода со среднесуточной температурой воздуха tн 8 С, С | -4,8 | СНиП 2.01.01-82 |
3. Определение объёмов работ по строительству здания.
4. Глубина заложения фундамента.
Фундамент – основание (из камня, бетона и т. п.), служащее опорой для стен здания.
Глубина заложения фундамента определяется из 2-х условий:
1) Глубина заложения фундамента принимается по большему из значения глубины промерзания или высоты подвала, а расчётная глубина промерзания определяется по формуле:
Где: hф – расчетная глубина сезонного промерзания;
k – коэффициент влияния теплового режима здания (k =0,9)
hпром – нормативная глубина промерзания грунта, м (hпром =2,68)
2) Глубина заложения фундамента зависит от размера подвала.
hподвала = 2м (по заданию).
5. Параметры зд. Общая площадь и стр. объем зд., площадь застройки.
1) Общая площадь здания:
где: Sторц – площадь торцевых секций (166,6м2);
Sряд – площадь рядовых секций (166,6м2);
nm – количество торцевых секций (nm =2);
nР – количество рядовых секций (nР =1);
m– количество этажей (nЭТ =4).
2) Площадь застройки здания: (СНиП 08.01.89*)
Площадь застройки – площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступные части.
где: B’ – ширина по наружным граням стен (12,62м);
L’ – длина здания по наружным граням.
3) Строительный объем здания
Строительный объем здания – сумма объемов выше нулевой отметки (надземная часть) и ниже этой отметки (подземная часть).
Строительный объем надземной и подземной части здания в пределах ограниченных поверхностью с включением ограждающих конструкций.
где: VСТ – строительный объем здания;
Vн.ч – объем надземной части здания;
Vп.ч. – объем подземной части здания.
6. Определение объёмов см Р
Объемы работ по их видам и конструктивным элементам определяются на основании архитектурных и конструктивных решений.
Объем котлована с прямоугольным основанием и откосами со всех четырем сторон в м3 определяется по формуле:
где: H – высота котлована;
a и b – ширина и длина котлована понизу;
c и d – ширина и длина поверху.
1) Ширина котлована понизу:
2) Длина котлована понизу:
3) Ширина котлована поверху:
4) Длина котлована поверху:
где: а – ширина котлована понизу (а=15м);
b – длина котлована понизу (b=76,02м);
h – глубина котлована (h=2,42м);
m – допустимая крутизна откоса (грунт – супесь, крутизна откоса до 3м, m=0,25).
а). Определение объема срезки растительного слоя:
где: SСР – площадь срезки растительного слоя;
0,1 – толщина срезки.
м2 ,
где: c – ширина котлована поверху (с=16м);
d – длина котлована поверху (d=29,8м).
б). Определяем объем ручной доработки грунта в котловане:
где: а – ширина котлована понизу (а=15м);
b – длина котлована понизу (b=76,02м);
0,1м – высота недобора грунта экскаватором.
в). Определяем объем грунта, разработанного экскаватором:
где: VК – объем котлована;
VР – объем ручной доработки грунта в котловане.
г). Определяем объем грунта, разрабатываемого в отвал для обратной засыпки:
где: Vмех – объем грунта, разработанного экскаватором;
Vп.ч. – объем подземной части;
Kор – коэффициент остаточного разрыхления (1,06).
д). Определяем объем грунта, разработанного экскаватором с погрузкой на автомобили самосвалы:
где: Vмех – объем грунта разработанный экскаватором ;
Vр – объем грунта, разрабатываемого вручную;
VОТВ – объем грунта, разработанного экскаватором в отвал.
е). Определяем объем грунта для обратной (песчаной) подсыпки бульдозером:
ж). Определяем площадь горизонтальной гидроизоляции изоляции фундамента:
з). Определяем площадь вертикальной гидроизоляции изоляции фундамента:
7. Ведомость объёмов работ .
Таблица 2
Наименование работ | Формулы подсчёта и эскиз | Ед. изм. | Количество | |
1. Срезка растительного слоя | м3 | 228,63 | ||
2. Рытьё котлована механизированным способом |
|
м3 | 2893,73 | |
3. Ручная доработка грунта | м3 | 114,03 | ||
4. Механизированная разработка грунта в отвал | м3 | 786,79 | ||
5. Механизированная разработка грунта с погрузкой на самосвал | м3 | 2106,94 | ||
6. Вертикальная гидроизоляция фундаментов | м2 | 315,586 | ||
7. Горизонтальная гидроизоляция фундаментов | м2 | 38,79 | ||
8. Объём работ, выполняемых экскаватором | м3 | 2779,7 | ||
9. Обратная засыпка | м3 | 83,85 | ||
10. Уплотнение грунта при обратной засыпке | м3 | 83,85 |
8. Объём отделочных работ
Таблица 3
Наименование работ |
Ед. изм. | Кирпичное | |||||||
На секцию | Всего | ||||||||
Торцевая | Рядовая | Торцевая | Рядовая | Итого | |||||
Малярные работы: | м2 | 178,3 | 175,8 | 2496,2 | 2461,2 | ||||
- стены | 7453,6 | ||||||||
- окна и двери | чел. Час | 89,01 | 85,01 | 1246,14 | 1190,14 | 3682,4 | |||
Штукатурные работы: | 100 м2 | 1,1 | 1,03 | 15,4 | 14,42 | 45,22 | |||
- потолки | |||||||||
- стены | 100м2 | 1,21 | 1,15 | 16,94 | 16,1 | 49,98 | |||
Оклейка обоями | м2 | 114,8 | 109,1 | 1607,2 | 1527,4 | 4741,8 | |||
Отделка потолков | 100м2 | 1,64 | 1,63 | 22,96 | 22,82 | 68,74 | |||
Установка: | 100м периметра | 0,93 | 0,82 | 13,02 | 11,48 | ||||
- оконных и балконных блоков | 37,52 | ||||||||
- дверных блоков | 1,45 | 1,45 | 20,3 | 20,3 | 60,9 | ||||
- облицовка стен плиткой | м2 | 6,1 | 5,8 | 85,4 | 81,2 | 252 | |||
- керамические полы | м2 | 19 | 19 | 266 | 266 | 798 | |||
- полы в жилых комнатах | м2 | 153,4 | 133,2 | 2147,6 | 1864,8 | 6160 | |||
Утепление чердачного покрытия | м2 | Площадь покрытия |
|||||||
Устройство кровельного покрытия | |||||||||
Полы подвала | м2 | 50,3 | 50,3 | 100,6 | 100,6 | 301,8 |
9. Спецификация сборных элементов кирпичного здания
Таблица 4
Наименование | Марка изделия | Габариты, мм | Масса, т | Кол-во на все здание | ||||||
L | b | h | Торцевая | Рядовая | Итого по секциям | |||||
Подземная часть | Фундаментные подушки | Ф 20 | 1180 | 2000 | 500 | 3 | 90 | 96 | 276 | |
Ф 14 | 2380 | 1400 | 300 | 2,52 | 20 | 12 | 52 | |||
Блоки стен подвала | ФС 6 | 2380 | 600 | 580 | 2,08 | 114 | 96 | 324 | ||
ФС 6 | 780 | 600 | 580 | 0,69 | 10 | 8 | 28 | |||
ФСН 5 | 1180 | 600 | 280 | 0,52 | 80 | 64 | 224 | |||
ФСН 4 | 2380 | 400 | 580 | 1,38 | 40 | 48 | 128 | |||
ФСН 4 | 1180 | 400 | 280 | 0,35 | 30 | 4 | 64 | |||
Перекрытие | ПТК 12 | 5860 | 1180 | 220 | 2,25 | 38 | 38 | |||
над подвалом | 114 | |||||||||
Надземн. часть | Кирпичная кладка стен, 510 мм | - | 52955 | 510 | 2800 | - |
|
|
||
3408,7 | ||||||||||
Кирпичная кладка выше чердачного перекрытия t=510 мм | - | 510 | - | - |
|
|
||||
872,76 | ||||||||||
Перекрытие | ПТК 12 | 5860 | 1180 | 220 | 2,25 | 266 | 266 | 798 | ||
Панели межкомнатных и межквартирных перегородок | ПГ 1 | 5610 | 80 | 2580 | 1,716 | 28 | 28 | 84 | ||
ПГ 3 | 4430 | 80 | 2580 | 1,164 | - | 28 | 28 | |||
ПГ 4 | 2380 | 80 | 2580 | 0,66 | 28 | 28 | 84 | |||
ПГ 5 | 2320 | 80 | 2580 | 0,61 | 28 | 28 | 84 | |||
ПГ 6 | 1100 | 80 | 2580 | 0,315 | 112 | 112 | 336 | |||
ПГ 7 | 1000 | 80 | 2580 | 0,27 | 112 | 112 | 336 | |||
Панели перегородок санузлов | ПШ 1 | 1850 | 60 | 2580 | 0,347 | 56 | 56 | 168 | ||
ПШ 2 | 1850 | 60 | 2580 | 0,756 | - | 14 | 14 | |||
ПШ 3 | 1640 | 60 | 2580 | 0,62 | 42 | 28 | 112 | |||
ПШ 4 | 1640 | 60 | 2580 | 0,64 | 42 | 28 | 112 | |||
ПШ 5 | 1640 | 60 | 2580 | 0,69 | - | 14 | 14 | |||
Балконы | ПБ 32 | 3180 | 900 | 100 | 0,72 | 56 | 56 | 168 | ||
|
Ограждение балконов |
176,4 чел.час | 176,4 чел.час | 592,2 чел.час | ||||||
Элементы лестниц |
2700 |
1080 |
289 |
0,742 |
28 |
28 |
84 | |||
2440 | 1170 | 300 | 0,867 | 28 | 28 | 84 | ||||
Ограждение лестничных маршей | 23,8 чел.час | 23,8 чел.час | 71,4 чел.час. |
10. Ведомость трудоемкости, машиноемкости раб. и потребности в мат-х, изделиях и констр .
Обоснование по ГЭСН | Наименование работ | Ед. Изм. |
Объём | Норма на ед.изм. | Общая потребность | Состав звена по ЕНиР | Материалы, изделия и конструкции | |||||
чел.-час | маш.-час | чел.-дн. | маш.-см. | Наименование | Ед. изм. |
Норма на ед. | Кол-во | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
01-01-030-2 | Земляные работы. Срезка растительного слоя бульдозером мощностью 59 кВт |
1000 м3 | 2,28 | - | 12,65 | - | 3,61 | машинист 6 р. - 1 |
- | - | - | - |
01-01-003-14 | Разработка грунта экскаватором в отвал ковшом вместимостью 0,5 м3 | 1000 м3 | 7,86 | 13,57 | 29,50 | 13,3 | 29,0 | машинист 6 р. - 1 |
- | - | - | - |
01-01-013-14 | Разработка грунта с погрузкой на автомобили-самосвалы экскаватором ковшом вместимостью 0,5 м3 | 1000 м3 | 2,106 | 15,08 | 33,28 | 3,97 | 0,86 | машинист 6 р. - 1 |
щебень | м3 | 0,04 | 0,11 |
01-02-057-2 | Разработка грунта вручную в траншеях глубиной до 2 м без креплений откосами | 100 м3 | 1,14 | 154,0 | - | 21,9 | - | землекоп 2 р. - 1 |
- | - | - | - |
01-01-087-2 | Засыпка траншей и котлованов бульдозерами | 1000 м3 | 0,0084 | - | 1,10 | - | 0,001 | машинист 6 р. - 1 |
- | - | - | - |
01-02-005-1 | Уплотнение грунта пневматическими трамбовками | 100 м3 | 0,84 | 12,53 | 12,18 | 1,67 | 1,63 | землекоп 3 р. - 1 |
- | - | - | - |
08-01-002-1 | Устройство песчаной подсыпки под фундаменты | 1м3 | 45,94 | 0,90 | 0,42 | 5,17 | 2,41 | землекоп 2р-1 1р-1 |
Песок для строительных работ природный | м3 | 1,10 | 50,53 |
08-01-003-3 | Гидроизоляция фундамента горизонтальная оклеечная в 2 слоя |
100 м2 | 0,388 | 20,10 | 0,7 | 0,97 | 0,03, | гидроизо-лиров-щики 4р. – 1 3р. – 1 2р. - 1 |
р-р готовый кладочный мастика битумная мат-лы гидроизоляционные рулонные битумы нефтяные БМ - 90/10 керосин для технических целей КТ- 1, КТ – 2. |
м3 Т м2 т т |
2,5 0,42 220 0,016 0,024 |
1,28 0,22 112,86 0,01 0,01 |
08-01-003-7 | Гидроизоляция боковая обмазочная битумная в 2 слоя | 100 м2 | 3,16 |
21,20 | 2,15 | 8,37 | 5,7 | каменщик 3р. – 1 |
мастика битумная битумы нефтяные керосин для технических целей ветошь |
т т т кг |
0,24 0,016 0,024 0,1 |
0,99 0,07 0,1 0,41 |
07-01-001-3 | Подземная часть Укладка блоков и плит ленточных фундаментов при глубине котлована до 4м конструкций до 3,5т |
100 шт. | 2,76 | 134,31 | 39,12 | 46,3 | 13,5 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
конструкции сборные ж/б марка Ф20 песок для строительных работ, природный |
шт. м3 |
100 33,4 |
186 62,12 |
07-01-001-3 | Укладка блоков и плит ленточных фундаментов при глубине котлована до 4м конструкций до 3,5т | 100 шт. | 0,52 | 134,31 | 39,12 | 8,73 | 2,54 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
конструкции сборные ж/б марка Ф14 песок для строительных работ, природный |
шт. м3 |
100 33,4 |
32 10,69 |
07-05-001-4 |
Установка блоков стен подвала массой более 1,5 т |
100 шт. | 3,24 | 129,8 | 72,88 | 52,6 | 29,5 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные ж/б Марка ФС6 р-р готовый кладочный цементный марка 100 |
шт. м3 |
100 4,17 |
210 8,76 |
07-05-001-2 |
Установка блоков стен подвала массой до 1 т |
100 шт. | 0,28 | 74,15 | 30,19 | 2,6 | 1,06 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные ж/б Марка ФС 6-8 р-р готовый кладочный цементный марка 100 |
шт. м3 |
100 1,65 |
18 0,3 |
07-05-001-2 |
Установка блоков стен подвала массой до 1 т |
100 шт. | 2,24 | 74,15 | 30,19 | 20,76 | 8,45 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные ж/б Марка ФСН 6 р-р готовый кладочный цементный марка 100 |
шт. м3 |
100 1,65 |
144 2,38 |
07-05-001-3 |
Установка блоков стен подвала массой до 1,5 т |
100 шт. | 1,28 | 104,01 | 48,02 | 16,64 | 7,68 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные ж/б Марка ФС 4 р-р готовый кладочный цементный марка 100 |
шт. м3 |
100 2,95 |
88 2,6 |
07-05-001-1 |
Установка блоков стен подвала массой до 0,5 т |
100 шт. | 0,64 | 52,84 | 21,48 | 4,23 | 1,72 | монтажник 4р. – 1 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные ж/б Марка ФСН 4 р-р готовый кладочный цементный марка 100 |
шт. м3 |
100 1,2 |
34 0,41 |
07-01-006-6 | Укладка плит перекрытий S более 5 м2 при наибольшей массе элементов до 5 т. | 100 шт. | 1,14 | 223,11 | 31,98 | 31,79 | 4,56 | монтажник 4р-1 3р-1 2р-1 машинист 5р-1 |
Конструкции сборные железобетонные, Марка ПТК 12 Электроды диаметром 6 мм Э42 |
шт. т. |
100 0,02 |
76 0,02 |
08-02-001-3 | Надземная часть Кладка стен кирпичных наружных средней сложности при высоте этажа до 4 м. |
м3 | 3408,7 | 5,66 | 0,40 | 2411,7 | 170,4 | каменщик: 4р-1 3р-1 |
Кирпич керамический, силикатный или пустотелый. Раствор готовый кладочный (изготавливается на месте) Вода |
1000 шт. м3 м3 |
0,40 0,24 0,44 |
849,26 509,56 934,19 |
08-02-001-3 | Кирпичная кладка выше чердачного перекрытия | м3 | 872,76 | 5,66 | 0,40 | 617,48 | 43,64 | каменщик: 4р-1 3р-1 |
Кирпич керамический, силикатный или пустотелый. Раствор готовый кладочный (изготавливается на месте) Вода |
1000 шт. м3 м3 |
0,40 0,24 0,44 |
222,43 133,46 244,66 |
07-05-011-6 | Установка панелей перекрытий с опиранием на 2 стороны площадью до 10 м2 | 100 шт. | 7,98 | 313,88 | 45,41 | 313,1 | 45,3 | монтажник 4р-1 3р-1 2р-1 машинист 6р-1 сварщик 4р-1 |
Конструкции сборные железобетонные, Марка ПТК 12 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм Э42 |
Шт. м3 Т. |
100,00 6,53 0,05 |
532 34,74 0,27 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 | 100 шт. | 0,84 | 171,36 | 28,66 | 17,99 | 3,01 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПГ 1 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
56 0,24 0,01 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 | 100 шт. | 0,28 | 171,36 | 28,66 | 6,0 | 1,0 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПГ 3 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
28 0,12 0,01 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 | 100 шт. | 0,84 | 171,36 | 28,66 | 17,99 | 3,01 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПГ 4 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
56 0,24 0,01 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 | 100 шт. | 0,84 | 171,36 | 28,66 | 17,99 | 3,01 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПГ 5 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
56 0,24 0,01 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 | 100 шт. | 3,36 | 171,36 | 28,66 | 71,97 | 12,04 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПГ 6 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
224 0,94 0,04 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 | 100 шт. | 0,36 | 171,36 | 28,66 | 7,71 | 1,29 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПГ 7 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
224 0,94 0,04 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 (для санузлов) |
100 шт. | 1,68 | 171,36 | 28,66 | 35,99 | 6,02 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПШ 1 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
112 0,47 0,02 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 (для санузлов) |
100 шт. | 0,14 | 171,36 | 28,66 | 3,0 | 0,5 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПШ 2 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
14 0,05 0,003 |
07-05-024-1 | Установка перегородок крупнопанельных, железобетонных площадью до 6 м2 (для санузлов) |
100 шт. | 1,12 | 171,36 | 28,66 | 1,59 | 4,01 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПШ 3 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
70 0,29 0,01 |
07-05-024-1 | Установка перегородок крунопанельных, железобетонных площадью до 6 м2 (для санузлов) |
100 шт. | 1,12 | 171,36 | 28,66 | 1,59 | 4,01 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПШ 4 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
70 0,29 0,01 |
07-05-024-1 | Установка перегородок крунопанельных, железобетонных площадью до 6 м2 (для санузлов) |
100 шт. | 0,14 | 171,36 | 28,66 | 3,0 | 0,5 | каменщик: 4р-1 2р-1 |
Конструкции сборные железобетонные, Марка ПШ 5 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 0,42 0,02 |
14 0,05 0,003 |
07-05-030-6 | Установка плит балконов и козырьков площадью до 5 м2 в кирпичных и блочных зданиях | 100 шт. | 1,68 | 574,77 | 136,79 | 120,7 | 28,73 | монтажник 4р. – 2 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные железобетонные, Марка ПБ 32 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 2,2 0,02 |
112 2,46 0,02 |
07-05-030-8 | Установка экранов ограждений площадью до 10 м2 | 100 шт. | 120,19 | 39,04 | монтажник 4р. – 2 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные железобетонные, Марка ПБ 32 р-р готовый кладочный цементный марка 100 Электроды диаметром 6 мм |
Шт. м3 Т. |
100,00 1,5 0,01 |
||||
07-05-014-3 07-05-014-1 |
Установка лестничных площадок и маршей ЛМ1 массой до 1 т ЛП1 массой до 1 т |
100 шт. 100 шт. |
0,84 0,84 |
208,7 186,8 |
52,53 47,93 |
21,91 19,61 |
5,52 5,03 |
монтажник 4р. – 2 3р. – 1 2р. – 1 машинист 5р. – 1 монтажник 4р. – 2 3р. – 1 2р. – 1 машинист 5р. – 1 |
Конструкции сборные ж/б марки ЛМ11 р-р готовый кладочный Конструкции сборные ж/б ЛП 11 р-р готовый кладочный Электроды диаметром 6 мм |
шт м3 шт Т. м3 |
100 1,16 100 0,01 0,7 |
56 0,65 56 0,01 0,39 |
07-05-016-1 | Установка металлических ограждений с прутьями из твердолиственных пород | Чел-час (по заданию) |
352,8 | 191,4 | 2,41 | 8396,64 | 106,28 | монтажник 4р. – 2 3р. – 1 2р. – 1 |
Цемент Поручни Шурупы строительные Электроды |
т. М. Т. Т. |
0,15 102 0,0003 0,02 |
52,92 35985,6 0,11 7,06 |
15-04-001-4 |
Малярные работы: стены Окраска клеевыми и казеиновыми составами внутри помещений |
100 м2 | 74,54 | 39,16 |
0,07 |
364,87 | 0,65 | маляры 5р. – 1 3р. – 1 2р. – 1 |
Краски сухие для внутренних работ Купорос медный марки А Мыло твердое хозяйственное 72% |
т Т. шт |
0,0017 0,001 2,5 |
0,08 0,05 123,93 |
15-04-002-5 |
Малярные работы: окна и двери Силикатная окраска водными составами внутри помещений |
Чел-час (по заданию) |
3682,4 | 5,99 |
0,01 |
2757,2 | 4,6 | маляры 5р. – 1 3р. – 1 2р. – 1 |
Краски силикатные |
Т. | 0,02 | 48,73 |
15-02-015-2 |
Штукатурные работы: потолки Штукатурка поверхностей известковым р-ром по бетону потолков |
100 м2 |
45,22 | 68,79 | 4,99 | 388,84 | 28,21 | штукатуры 4р. – 1 3р. – 1 2р. – 1 |
р-р готовый отделочный известковый Сетка тканая |
м3 м2 |
1,43 2,64 |
42,64 78,72 |
15-02-015-1 |
Штукатурные работы: стены Штукатурка поверхностей известковым р-ром по бетону стен |
100 м2 |
49,98 | 65,66 | 4,99 | 410,21 | 31,18 | штукатуры 4р. – 1 3р. – 1 2р. – 1 |
р-р готовый отделочный цементно-известковый р-р готовый отделочный известковый Сетка тканая |
м3 м3 м2 |
0,04 1,4 2,64 |
1,32 46,26 87,23 |
15-06-001-2 |
Оклейка обоями: Оклейка обоями по монолитной штукатурке и бетону (тесненными и плотными) |
100 м2 |
47,42 | 46,95 |
0,02 | 272,37 | 0,12 | маляры 5р. – 1 4р. – 1 3р. – 1 2р. – 1 |
обои клей КМЦ бумага ролевая шпатлевка клеевая ветошь |
10м2 т т т кг |
11,5 0,0029 0,0071 0,0097 0,01 |
360,53 0,09 0,22 0,3 0,31 |
15-04-001-2 | Отделка потолков: Окраска водными составами внутри помещений: клеевая улучшенная |
100 м2 | 68,74 | 11,11 | 0,05 | 9,54 | 0,43 | маляры 5р. – 1 4р. – 1 3р. – 1 2р. – 1 |
Краски сухие для внутренних работ Купорос медный марки А Мыло твердое хозяйственное 72% |
т Т. шт |
0,0017 0,001 2,5 |
0,08 0,05 114,45 |
10-01-027-3 | Установка оконных и балконных блоков: Установка в жилых и общественных зданиях блоков оконных с переплётами раздельными (раздельно-спаренными) в стенах каменных площадью проёма до 2 м2 |
100 м | 37,52 | 270,25 | 10,18 | 1267,47 | 47,74 | машинист 5р-1 плотник 4р-1 2р-1 |
Блоки оконные Шурупы строительные |
м2 Т. |
100,00 0,01 |
2450 0,25 |
10-01-039-1 |
Установка дверных блоков: Установка блоков в наружных и внутренних дверных проёмах в стенах площадью проема до 3 м2 |
100 м | 40,6 | 104,28 | 11,48 | 529,22 | 7,51 | плотник 4р. – 1 2р. – 1 |
Блоки дверные Скобяные изделия Гвозди строительные |
м2 Ком Т. |
100 П 0,00 |
4060 |
15-01-002-8 | Облицовка стен плиткой: Облицовка стен плитками из известняка толщиной 60 мм при числе плит в 1 м2 до 4 |
100 м2 | 2,52 | 949,2 | 2,74 | 298,9 | 0,86 | облицовщик-плиточник 4р-1 | Плиты облицовочные Раствор готовый отделочный тяжёлый цементый 1:3 |
м2 м3 |
100,00 2,50 |
167 4,18 |
11-01-004-01 | Керамические полы: Устройство гидроизоляции оклееной рулонными материалами на мастике Битуминоль первый слой |
100 м2 | 7,98 | 46,18 | 0,98 | 46,06 | 0,98 | гидроизолировщик 4р-1 3р-1 2р-1 |
Материал рулонный Асбест хризолитовый марки К-6-30 |
м3 т. |
116,00 0,01 |
617,12 0,05 |
11-01-011-01 | Устройство стяжек цементных толщиной 200 мм | 100 м2 | 5,32 | 39,51 | 1,27 | 26,27 | 0,84 | бетонщик 3р-1 2р-1 |
Раствор готовый кладочный тяжёлый цементный Вода |
м3 м3 |
2,04 3,50 |
10,85 18,62 |
11-01-027-02 | Устройство покрытий на цементном растворе из плиток керамических многоцветных для полов | 100 м2 | 5,32 | 119,70 | 2,94 | 79,6 | 1,96 | облицовщик 4р-1 2р-1 |
Плитки керамические для полов гладкие неглазурованные раствор готовый кладочный тяжёлый цементный |
м3 м2 |
102,00 1,30 |
542,64 6,92 |
11-01-011-01 | Полы в жилых комнатах: Устройство стяжек цементных толщиной 200 мм |
100 м2 | 61,6 | 39,51 | 1,27 | 304,23 | 9,78 | бетонщик 3р-1 2р-1 |
Раствор готовый кладочный тяжёлый цементный Вода |
м3 м3 |
2,04 3,50 |
81,84 140,42 |
11-01-036-01 | Устройство покрытий из ленолиума на клее бустилат | 100 м2 | 40,12 | 42,40 | 0,85 | 212,64 | 4,26 | облицовщик 4р-1 2р-1 |
Ленолиум на теплозвукоизолирующей подоснове Клей "Бустилат" |
м2 т. |
102,00 0,05 |
4092,24 2,01 |
12-01-013-03 | Утепление чердачного перекрытия: Утепление покрытий плитами из минераловаты в 1 слой |
100 м2 | 9,22 | 45,54 | 1,84 | 52,48 | 2,12 | кровельщик 4р-1 3р-1 |
Мастика битумная кровельная горячая Плиты теплоизоляционные |
Т. м2 |
0,20 103,00 |
1,84 949,66 |
12-01-015-01 |
Устройство кровельного покрытия: Устройство пароизоляции оклеечной в один слой |
100 м2 | 9,22 | 17,51 | 1,81 | 20,18 | 2,09 | изолировщик 3р. – 1 2р. – 1 |
рубероид мастика битумная битумы нефтяные |
м2 т т |
110 0,196 0,025 |
1014,2 1,81 0,23 |
12-01-013-03 | Утепление покрытий плитами из минераловаты в 1 слой |
100 м2 |
9,22 | 45,54 | 1,84 | 52,48 | 2,12 | изолиров- щик 3р. – 1 2р. – 2 |
плиты теплоизоляционные мастика битумная битумы нефтяные |
м2 т т |
103 0,201 0,025 |
949,66 1,85 0,23 |
12-01-017-01 |
Устройство выравнивающих стяжек толщиной 20 мм |
100 м2 |
9,22 | 27,22 | 0,68 | 31,37 | 0,78 | изолиров- щик 3р. – 1 |
р-р готовый кладочный песок |
м3 м3 |
1,53 3,06 |
14,11 28,21 |
12-01-002-01 | Устройство кровель плоских 4-х слойных из рулонных кровельных на битумно-полимерной мастике | 100 м2 |
9,22 | 29,72 | 0,69 | 34,25 | 0,8 | кровельщик 3р. – 1 2р. – 1 |
рубероид материалы рулонные мастика битумная гравий |
м2 м2 т м3 |
4,4 460 1,26 1,05 |
40,57 4241,2 11,62 9,68 |
11-01-015-01 | Полы подвала: Устройство покрытий бетонных толщиной 30 мм |
100 м2 |
3,018 | 40,43 | 4,77 | 15,25 | 1,8 | бетонщик 4р. – 1 3р. – 1 2р. – 1 |
бетон тяжелый песок вода |
м3 м3 м3 |
3,06 3,06 3,5 |
6,15 6,15 7,04 |
11. Ведомость расчета трудоемкости и ритмов
Наименование работ | Трудоемкость, м-см. | Трудоемкость, ч-дн. |
Состав бригад | Продолжительность работ ( t) , дн. |
1. Планировка местности | 3,61 | - | 1 | 4/2×2=1 |
2. Механизированная разработка грунта | 29,0+0,86=29,86 | 13,3+3,97=17,27 | 2 | 23/2×2=6 |
3. Ручной добор | - | 21,9 | 3 | 22/2×1=6 |
4. Монтаж жбк | 64,45 | 151,86 | 4 | 44/2×2=11 |
5. Гидроизоляция (вертик. + горизонт.) |
- | 0,97+8,37=9,34 | 4 | 13/2×4=2 |
6. Полы подвала | 1,8 | 15,25 | 6 | 16/2×6=2 |
7. Плиты перекрытий | 4,56 | 31,79 | 5 | 3/2×2=1 |
8. Обратная засыпка | 29,0 | 13,3 | 1 | 29/2×5=3 |
9. Тромбование | 1,67 | 1,63 | 1 | 2/2×2=0,5 (приравнивается к обр. засыпке =3 дня) |
12. Выбор метода производства работ
На выбор методов земляных работ и возведение подземных конструкций влияют особенности площадки, геологическая и гидрогеологическая характеристика грунтов, время года. Во всех случаях выбор методов производства работ зависит от состояния производственной базы и возможностей строительной организации обеспечить работы соответствующими средствами механизации.
Для выполнения каждого вида работ должны быть в первую очередь выбраны машины и механизмы, и определено их количество с учетом имеющегося фронта работ и действующих норм использования строительных машин. Особое внимание должно быть обращено на наиболее полную загрузку ведущих строительных машин (подъемных механизмов, землеройных машин и др.). работу которых целесообразно планировать в две-три смены, охватывая возможно большее количество тяжелых и трудоемких работ.
Для работ, выполняемых вручную, предусматриваются использование рациональных электрифицированных инструментов, Организация труда с правильным распределением операций между исполнителями в зависимости от их квалификации, с соблюдением принципов поточности производства.
При выборе методов производства работ и типов строительных машин всегда следует руководствоваться соображениями экономической целесообразности. Например, монтажный механизм следует выбирать не только по его техническим показателям (грузоподъемности, вылету стрелы, высоте подъема крюка), но и по экономическим показателям (стоимости м-см работы крана, расходу электроэнергии и др.).
При подборе оборудования нужно стремиться к применению универсальных машин, которые могут быть использованы на различных работах с таким расчетом, чтобы выполнение работ небольшого объема можно было осуществлять при помощи сменного рабочего оборудования (например, экскаватор с ковшом — прямая и обратная лопата, драглайн, клин для рыхления мерзлых грунтов, подвесной молот для забивки свай, .крюк для подъема грузов и др.).
Наименование работ | Марка машины (механизма) | Технические характеристики |
1. Планировка местности | Бульдозер ДЗ-186 | Мощность двигателя 70 кВт; Тяговый класс 3; Производительность грунта (группы 2) 55; Изготовитель Россия. |
2. Механизированная разработка грунта | Экскаватор ЭО-3323А-10 | Мощность двигателя 59,6 кВт; Вместимость ковша (геометрическая) 0,25; 0,63; Масса 13,9 т. |
3. Надземная часть | Кран башенный КБ-100 | Грузоподъемность 8 т.; Вылет стрелы 12,5 м.; Высота подъема 33 м. |
Кран МКГ-25 | Грузоподъемность 16,0 т.; Длина стрелы 25 м.; Вылет стрелы 4,5-14 м. |
1. Выбор крана осуществляется по расчетно-конструктивным параметрам:
а). Требуемая грузоподъемность Qтр :
б). Требуемая высота подъема Hтр (по заданию не определяется)
в). Требуемый вылет стрелы Lтр :
где: с – половина ширины здания;
а/2 – половина ширины фундаментной подушки;
ч – расстояние от ниж. границы откоса котлована до обреза фунд. под.
b – расстояние от ниж. границы откоса котлована до вынос. опоры крана (принимается по СНиП 12-03-2001 ч. I «Безопасность труда в строительстве», при глубине котлована до 3х метров и грунте суглинок, b принимается равной 3,25 м);
B – база крана (принимается равной 3,5 м).
Поставка всех видов строительных материалов-, готовых конструкций и изделий на стройки осуществляется, как правило, в централизованном порядке со специализированных предприятий промышленности и стройиндустрии. Как исключение, доборные, малосерийные и нетиповые, а также крупные нетранспортабельные изделия и конструкции, бетонные смеси, строительные растворы и сухие смеси допускается изготовлять на месте строительства с обязательным использованием инвентарных механизированных установок.

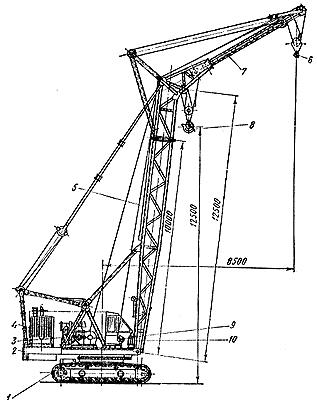

Рисунок 1. Кран МКГ-25
|
|
|
|
|
|
|
|
|
2. СНиП 1.04.03-85. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. Часть 1/Госстрой СССР, Госплан СССР.-М.:АПП ЦИТП, 1991.-280 с.
3. ЕНиР, Сб.ЕЗ. Каменные работы. -М.:Стройиздат,1988.
4. ЕНиР, С6.Е4. Монтаж сборных и устройство монолитных железобетонных и бетонных конструкций.Вып.1. Здания и промышленные сооружения. - М.:Стройиздат, 1988.
5. ЕНиР, Сб.Е 8. Отделочные работы. - М.: Стройиздат,1998.
6. ГЭСН 2001.Сборник 1. Земляные работы.
7. ГЭСН 2001.Сборник 7.Бетонные и железобетонные конструкции сборные.
8. ГЭСН 2001 .Сборник 8. Конструкции из кирпича и блоков.
9. ГЭСН 2002.Сборник 10. Деревянные конструкции.
10. ГЭСН 2001.Сборник 11. Полы.
11. ГЭСН 2001.Сборник 12. Кровли.
12. ГЭСН 2001.Сборник 15. Отделочные работы.
