Реферат: Кинотеатр на 280 мест

ижегородский государственный

архитектурно строительный университет

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту:

«Кинотеатр на 280 мест»

Н.Новгород 2003 г.

Содержание.

Введение

Генеральный план

Архитектурно-планировочное решение

Объёмно-планировочное решение

Архитектурно-художественное решение

Конструктивное решение

Фундаменты

Отмостка

Наружные стены

Внутренние стены

Перемычки

Окна

Двери

Перегородки

Полы

Лестницы

Перекрытия

Подвесные потолки

Покрытия

Санитарно-техническое и инженерное оборудование

Аккустический расчёт

Расчёт эвакуации

Список использованной литературы

1.ВВЕДЕНИЕ

Кинотеатры - самые популярные зрелищные здания: в среднем каждый житель нашей страны посещает кинотеатры 17 раз в году, а в городах 20 раз, что вдвое превышает общую посещаемость всех остальных зрелищных учреждений.

Современный кинематограф использует принцип записи и воспроизведения изображения на пленку, изобретенный в 1895 году братьями Люмьер. За 100 лет своего развития кинематограф обрел звук, цвет, увеличил размеры изображения и создал сеть самостоятельных зданий -кинотеатров, демонстрирующих фильмы нескольких видов.

Наибольшее распространение получили фильмы, демонстрируемые с пленки шириной 35 мм: обычные с "классическими" соотношениями сторон кадра (1:1,37) и широкоэкранные с пропорциями 1:2,35.

2. Генеральный план

Обшественные здания, их расположение и связь с общей застройкой играют большую роль в композиции города.

Здание кинотеатра является одним из значительных общественных зданий, поэтому его распологают в общегородском центре, оно становится доминирующим, во многом определяется силуэт и всю архитектурную панораму района. Градостроительное значение общественных зданий усиливается при объединении их в комплексе. На генплане показано, что формирование общественных зданий происходит, не изолировано, а тесно увязано в одно целое. На участке, выделенном под строительство кинотеатра, устраиваются площадки для отдыха. Участок озеленяется высевкой культурных трав, посадкой лиственных деревьев, низкорослых культур, а также хвойных деревьев.

3. Архитектурно-планировочное решение.

Проектируемый кинотеатр предполагается использовать как кинотеатр круглогодичного действия, художественного фильма. Кинотеатр запроектирован как однозальный, с фойе, в виде самостоятельного здания вместительностью 280 человек.

Помещения кинотеатров подразделяют на три группы: зрительный комплекс, коно-аппаратный комплекс и служебно-хозяйственные помещения. Композиционная схема здания кинотеатра довольно проста: от фоей в разные стороны группируются помещения зрительного комплекса, административные, буфет и подсобные помещения.

Основным помещением кинотеатра является зрительный зал. Его планировка отвечает требованиям хорошей видимости экрана без искажений со всех зрительских мест и создает хорошие акустические условия. Площадь зала используется полностью, удобно размещены проходы, а также входы и выходы. Наилучшая видимость достигается при расположении мест амфитеатром с подъемом пола к задним рядам. Высота зала определяется размещением мест, высотой экрана и акустическим расчетом. Высота кассового вестибюля – 3,3 м, фойе – 3,3 м. Фойе освещается с помощью боковых окон.

Количество кинопроектор в проекционной принято два, т.к. кинотеатр круглогодичного действия и вместимость ≈ 280 человек. Помещение коноаппаратного комплекса расположены на одном этаже и имеют внутреннюю связь. Планировка проекционной принята с учетом требований СНиП.

Состав и площади служебно-хозяйственных помещений также приняты согласно СНиП. Подсобные помещения, буфет имеют самостоятельный выход наружу.

4. Объёмно-планировочное решение.

Здание кинотеатра имеет размеры в крайних осях.

Высота этажа – 3,3 м в административных помещениях, в зрительном зале максимальная высота – зависит от высоты экрана

Высота помещения – 3,0 м.

Путями эвакуаций из админитсративных помещений служит наружный главный выход, из помещений буфета – дверь на заднем фасаде здания, из помещения киноаппаратного комплекса (2 этаж) служит двухмаршевая лестница, из зрительного зала предусмотрены два выхода на улицу.

Проектируемый кинотеатр включает следующие помещения:Зрительный; зал;фойе; буфет;кассовый вестибюль; касса; администратор; кабинет директора; контора; комната обслуживающего персонала; хозяйственная кладовая; электрощитовая и аккумуляторная; кислотная; плакатная и столярная мастерская; моечная + доготовочная; кладовая; ПВК; женский туалет; мужской туалет; курительная; кинопроекционная; комната киномеханика; перемоточная; комната агрегатного охлаждения.

5. Архитектурно-художественное решение.

При проектировании зданий для обеспечения гармонической связи всех его частей и достижения наибольшей художественной выразительности всего здания использовано также художественное средство как ассиметрия. Ассиметричная композиция базируется на принципе гармонического равновесия частей и художественного единства архитектурных форм, нессиметрично расположенных в пространстве. Ассиметричная композиция кинотеатра была

предопределена функциональными особенностями и позволила четко расчленить и одновременно связать воедино различные по функциям части кинотеатра: административные помещения и зрительный зал.

Большое значение в композиции здания имеет поверхности проектируемого объекта на отдельные объемные элементы. Такие здания хорошо сочетаются с большими городскими пространствами и играют ведущую роль в композиции городских ансамблей.

На восприятии архитектурного пространства влияет и цвет. В качестве окраски применены теплые постельные тона. Одним из средств обогащения композиции является светотень, придающая особую выразительность рельефу архитектурного объема.

6. Конструктивное решение.

I.Фундаменты.

Под продольные несущие стены здания кинотеатра используются фундаментные плиты марки ФЛ-12.12; ФЛ-12.24. Под поперечные несущие стены – ФЛ-12.12; ФЛ-12.24. Под все остальные стены применены плиты марок ФЛ-12.12; ФЛ-12.24. Под внутренние несущие стены использованы фундаментные блоки марок ФБС 12.5.6-Т под наружные несущие стены – ФБС 24.6.6-Т; ФБС 12.5.6-Т.

Для защиты помещений первого этажа от капиллярного проникания в них влаги в зданиях без подвала обязательно устройство горизонтального гидроизоляционного слоя, состоящего из двух слоев толя. Этот слой располагается выше отметки на 20 мм и ниже отметки поля первого этажа на 20 мм. Глубина заложения фундамента – 1,5 м.

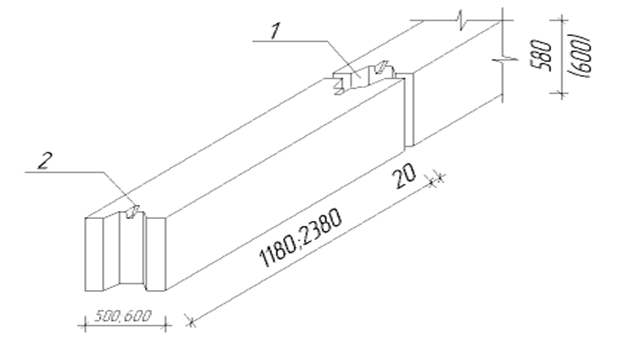

Фундаментные блоки

1-шпонка заполняется бетоном

класса В20,

2-ниша строповочной петли

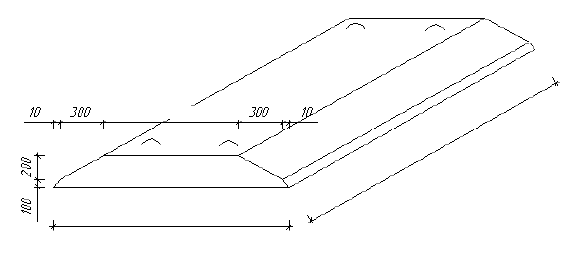

Фундаментные плиты

II.Отмостка.

По периметру здания кинотеатра устраивается водонепроницаемая отмостка, служащая для отвода поверхностных вод от здания. Она выполняется шириной 100 см с уклоном от здания 3%.

цементно-песчаный раствор

утрамбованный щебень

утрамбованный грунт

III.Наружные стены.

Каменные стены здания возводят из кирпича размером 65х120х250. Для обеспечения высотой производительности труда сплошную кладку стен из кирпича выполняют шестирядной – пять ложковых и один перевязочный тычковый ряд. Наружные стены выполняются шириной 510 мм по всему периметру здания. Толщина горизонтального шва кладки – 10 мм, вертикального – 10 мм.

IV.Внутренние стены.

Внутренние стены выполняются из сплошного кирпича размером 65х120х250 толщиной 380 мм. Некоторые внутренние стены выполняются шириной 510 мм по конструктивным соображениям. Внутренние стены выполнены примыкающими.

V.Перемычки.

Проемы для установки оконных и дверных блоков назначены в соответсвии с объемно-планировочным решением здания. Для удобства установки и уменьшения инфильтрации холодного воздуха кладку простенков между проемами выполняют с четвертями-выступами наружного ряда кладки в сторону приема на четверть длины кирпича, т.е. на 62,5 мм. Поверху проем перекрывают сборными железобетонными перемычками, сечение которых назначено в соответствии с шириной приема и статической функций стены.

VI.Окна.

Окна – светопрозрачный элемент ограждения здания. Они используются для естественного освещения и проветривания. Окна в здании кинотеатра применены деревянными с двумя раздельными переплетами. Оконный блок состоит их коробки, имеющей составное сечение, с навешанными в них на петли распашными переплетами. Коробка крепится гвоздями, забиваемыми в антисентированные коробки, расположенные по две штуки в боковых гранях окна. Зазоры, образованные между коробкой и стеной, заделываются паклей и покрываются штукатуркой. Створки оконных перелетов обрамлены обвязками. В фальцы обвязок устанавливается стекло толщиной 4 мм. По периметру они крепятся штапиками с упругой прокладкой. Изнутри нижняя грань оконного проема, … расположенную перед ней нишу для отокабельных приборов,

накрываются подоконником. Подоконная доска выполняется из дерева. Она заводится в паз оконной коробки и концами заделывается в стену. Снаружи нижняя грань оконного проема накрывается подлитым цементным раствором фартуком, из оцинкованной кровельной стали. Продольный край фартука заводится в край коробки (паз), а боковые края отливаются кверху во избежание увлажнения углов проема. При проектировании размеры и форма окон несколько отличаются от типовых. Они выполнены индивидуальными и устанавливаются исходя из необходимой освещенности помещений и архитектурной композиции фасада.

VII.Двери.

Аналогично окнам дверь состоит из коробки и створных полотен, открывающихся в одну сторону. Дверь ограждает проем, связывающий помещения. Толщина дверных полотен принята для наружных стен-53 мм, для внутренних-30 мм. Наружные двери применены марок ДН 24-19, остекленные. Внутренние – марок ДГ 21-10;21-19 глухие. При входе в зрительный зал установлены две двупольные двери марки ДГ 21-15. Однодольные двери также установлены во всех административных и подпольных помещениях. Двупольные двери устанавливаются при входе в кинотеатр, при входе в буфет и на выходе из зрительного зала. Направление открывания дверей, в общем, определяется беспрепятственностью эвакуации из помещений.

Уплотнение притвора, существенное для тепло -, звуко - и дымозащиты ограждаемого проема, обеспечивается упругими прокладками, которые наклеиваются в однодольных дверях в вертикальной плоскости в четвертях коробки, в двупольных дверях – аналогично в четвертях притвора полотен.

Для остекления полотен применяются стекла толщиной 6 мм. Пазы для стекол обрамляется деревянными раскладками и уплотняются прокладками из резины.

Дверные полотна высотой 2,1 м навешиваются на две петли, наружные (высотой 2,4 м) – на 3 петли. Замки и дверные ручки устанавливаются на высоте 1 м от уровня пола.

Для предохранения полотен и остекления от удара между ними и коробкой устанавливаются амортизаторы из губчатой резины. При установки дверных коробок щели конопатятся паклей, смоченной в гипсовом растворе, и накрываются наличниками.

VIII.Перегородки.

Перегородки разделяют отдельные помещения. Перегородки должны обеспечивать требуемую звукоизоляцию. В здании кинотеатра применены гипсобетонные перегородки, двойные со звукоизоляционной воздушной прослойкой. Толщина панелей 100 мм; высота на 50 мм больше высоты помещения. Строповочные петли без стержней диаметром 6 мм пропускают сквозь всю высоту панели и заводятся в опорный брус. Панели устанавливаются на плиты перекрытий по прокладке из толя с подкладными деревянными клиньями. В конструкцию пола толщиной от 10 мм они заводятся на 90 мм так, чтобы габарит приближения верхней грани панелей к укладываемым над ними железобетонным плитам был не менее 20 мм. При отделке блока зазор тщательно конопатится паклей, смоченной в гипсовом растворе.

IX.Полы.

Конструктивное решение пола непосредственно соответствует назначению помещений. При выборе конструкций учитывается режим эксплуатации, архитектура интерьера и экономическая целесообразность использования отдельных материалов.В общем виде полы состоят из покрытия верхнего слоя, непосредственно воспринимающего внешние воздействия, и подстилающего слоя, рассредоточивающего нагрузки и обеспечивающего тепло-, влаго- и частично звукоизоляцию. Основанием для … слоя служат железобетонные плиты перекрытий или утрамбованный грунт в полах по грунту. В фойе, коридорах, тамбурах применены … полы; в помещениях администрации, кинозале, конторских помещениях устраиваются линолеумные полы. В санитарных узлах, подсобных помещений буфета полы выполняются из керамической плитки. При примыкании полов к стенам особое внимание уделяется звукоизоляции. Полы отделяются от стен, перегородок и трубопроводов упругими прокладками из тех же материалов что и звукоизоляционные прокладки подстилающего слоя. Зазоры около 10 мм в керамических плиток. Стены полов в дверных проемах выполняются … с плоскостью дверного полотна. примыканиях полов к стенам перекрываются деревянными плинтусами или плинтусами из Перепад уровней пола в санитарных узлах компенсируется уклоном примыкающего к стыку ряда плиток.

X.Лестницы.

В здании кинотеатра предусмотрена одна- двух маршевая лестница – при подъеме на второй этаж в помещения киноаппаратного комплекса и в зрительный зал . Ширина лестничного марша – 2,7 м. Лестничные площадки размещаются в уровне этажей и между ними. Ширина этажных лестничных площадок – 1,2 м, а междуэтажных – 1,35 м. Размеры ступеней 300х150. Лестничные площадки специальными выступами заделываются в кладку кирпичных стен. Высота ограждений марша – 900 мм. Перила устраивается из стальных звеньев, привариваемых к закладным элементам в боковой плоскости марша. Поручень выполнен из древесины.

XI.Перекрытия.

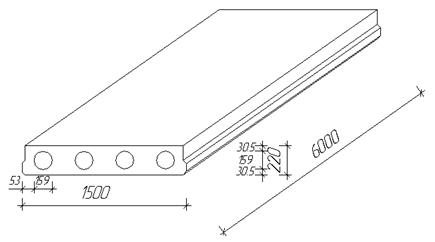

Для перекрытия административных помещений кинотеатра используются плиты с круглыми … длиной 6,0 м, шириной 1,5 м и высотой 0,22 м, которые формируются из бетона марки 200. Глубина опирания плит на кирпичные стены – 90 мм. Плиты укладываются по слою цементного песчаного раствора М 100 толщиной 100 мм. Швы между панелями заделываются по всей толщине М 100 толщиной 10 мм. Каждая третья плита анкеруется. Анкеры выполняются из круглой арматурной стали ф6 мм: для наружных стен из одного стержня, для внутренних – составные. Перед заделкой в кирпичную кладку анкеры плотно подтягиваются к строповочным петлям. После установки они накрываются для защиты от коррозии слоем цементного раствора 30 мм. Для перекрытия применены плиты марки. ПК 6-60.15 ; ПК 6-60.12 ;ПК 6-90.15;ПК 6-90.12

XI1.Подвесные потолки.

В здании кинотеатра подвесные потолки использованы в зрительном зале, чтобы скрыть плиты покрытия, устроить осветительную аппаратуру, расположить вентиляцию.

Конструкция подвесного потолка состоит из несущих элементов в виде подвесок и несущих блоков. Подвеска выполняется из стали 10 мм, закрепляется в швы между панелями с шагом 1,5 м. К нижней части подвески привариваются несущие блоки, состоящие из уголков 40х40 мм. К несущим блокам крепятся направляющие блоки из двутаврового алюминиевого профиля с шагом в зависимости от используемых плит подвесного потолка

Для покрытия административного блока кинотеатра, буфета с подсобными помещениями, которые занимают первый этаж проектируемого здания, использованы плиты покрытия марки ПК 6-60.15. В покрытии зала применены плиты типа «ТТ» длиной 18 м, шириной – 3 м, высотой продольного ребра плиты 600 мм. Марка плиты – ПТТ 6-150.30.

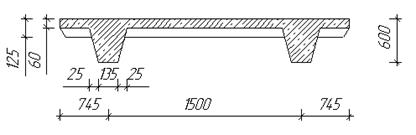

Здесь представлен чертеж плиты покрытия.

7
. ТЕХНИЧЕСКОЕ И ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Проектируемое здание имеет централизованную систему теплоснабжения с врезкой в городскую тепловую сеть. Система отопления принята двухтрубной, с нижней врезкой, Водоснабжение централизованное с врезкой в городскую артерию питьевой воды, качество которой соответствует ГОСТ 28.74-82 "Вода питьевая». Система водоснабжения принята по кольцевой схеме, что обеспечивает бесперебойную подачу воды при возникновении пожара.

Система водоотведения принята раздельной, с централизованной очисткой хозяйственно-бытовых вод.

Кинотеатр оборудуется системой вентиляции, которая осуществляет удаление загрязненного воздуха и подачу чистого. Она состоит из устройств для нагрева, увлажнения и осушения приточного воздуха.

Здание также оборудуется автоматизированной, которая обеспечивает электрической энергией инженерное оборудование кинотеатра (напряжение 380 В) и бытовую сеть (напряжение 220В).

Для осуществления показа фильмов установлено два стандартных кинопроектора для 35-мм фильмов.

8. Акустический расчет.

Акустические качества помещений характеризуются временем реверберации. Реверберацией называется процесс затухания звука после прекращения звучания источника, происходящие вследствие многократного отражения звуковых волн от ограждающей поверхности. Время, в течение которого плотность звуковой энергии после прекращения звучания источника снижается в 106 раз, называется временем стандартной реверберации. Расчетное время реверберации не должно отклоняться от рекомендуемого на 10%. Расчет ведется для трех частей: 125,500 и 2000 Гц. Рекомендуемое время реверберации задается СНиПом II-73-76 «Кинотеатры» в зависимости от объема зрительного зала.

Расчет сводится к определению времени реверберации Т на трех частотах: 125 Гц, 500 Гц, 2000 Гц.

Для частот 125 Гц и 500 Гц время реверберации определяется:

, сек

где V – объем зала;

Sобщ – общая площадь поверхностей зала, м2;

w(a ср) – функция среднего коэффициента звукопоглощения. Определяется в зависимости от a ср по т.4 [3] или по формуле:

w(a ср)=-ln(1 - a ср)

a ср – коэффициент звукопоглощения всех поверхностей зала.

Для частоты 2000 Гц время реверберации определяется:

, сек

где n – коэффициент, учитывающий звукопоглощение в воздухе на высоких частотах (м-1). Определяется по [3] для влажности 60%.

Объем зрительного зала: V = 1782 м3.

Удельный объем на одного зрителя: Vуд = = 6,36 м3/чел.

Площади отдельных поверхностей зала составляют:

Площадь экрана Sэкрана = 26,274 м2;

Площадь потолка Sпотолка = 263,44 м2;

Площадь паркетного пола не занятого креслами Sпола = 51,8 м2;

Площадь пола дощатого на лагах Sпола на лагах = 30,6 м2;

Площадь подиума сцены Sподиума = 13,5 м2;

Площадь дверей Sдверей = 11,34 м2;

Площадь деревянной панели, расположенной на боковых стенах, высотой 1,5 м Sдерев.панели = 42 м2;

Площадь передней стены Sпередн.стены = 97,68 м2;

Площадь торцевой стены Sторцевой стены = 74,74 м2;

10. Площадь боковой стены Sбок.стены = 125,49 м2;

Суммарная площадь поверхностей зала составляет:

Sобщ = Sэкрана + Sпотолка + Sпола + Sпола на лагах + Sподиума + Sдверей + 2* Sдерев.панели + Sпередн.стены + Sторцевой стены + Sбок.стены

Sобщ = 737,08 м2

Определяем оптимальные значения времени реверберации по графику на рис. 3 [3]:

= 1,07 с ; = = 1,07*1,15 = 1,2305 с

Определяем значения w(a ср) для всех трех частот:

125 Гц : w(a ср)== 0,368

500 Гц : w(a ср)== 0,32

2000 Гц : w(a ср)== 0,31

По приложению 4 [3] определяем значения a ср на 3 частотах:

125 Гц : a ср =0,458

500 Гц : a ср = 0,39

2000 Гц : a ср =0,37

Эквивалентная площадь звукопоглощения помещения:

Аобщее = А1 + А2 + А3

Аобщее = a ср * Sобщ

125 Гц : Аобщ =337,58 м2

500 Гц : Аобщ = 287,46 м2

2000 Гц : Аобщ = 272,71 м2

Определяем эквивалентное звукопоглощение зрителями и креслами:

А2 = a к*n к + a зр*n зр ,

a зр , a зр определяются по приложению 2 [3].

n зр = 0,7*280 = 196 чел.(a = 0,25; 0,4; 0,45):

n к = 0,3*280 = 84 шт. Устанавливаем мягкие кресла, обитые тканью с пористым заполнителем сиденья и спинки (a = 0,15; 0,2; 0,3):

125 Гц : А2 =0,15*84 + 0,25*196 = 62м2

500 Гц : А2 = 0,2*84 + 0,4*196 = 95 м2

2000 Гц : А2 = 0,3*84 + 0,45*196 = 113 м2

Определяем неучтенное звукопоглощение:

А3 = a н * Sн ,

125 Гц : a н = 0,06 ; А3 =0,06*737,08 = 44,2 м2

500 Гц : a н = 0,04 ; А3 =0,04*737,08 = 29,5 м2

2000 Гц : a н = 0,04 ; А3 =0,04*737,08 = 29,5 м2.

Определяем величину А1:А1 = Аобщ - А2 - А3 А1 =

Значение А1 определяем методом подбора:

∑862 ∑79,55 ∑91,826 ∑87,69

Аобщее = А1 + А2 + А3

125 Гц : Аобщ =185,75 м2 125 Гц : a ср =0,21125 Гц : w(a ср)=0,24

500 Гц : Аобщ = 215,826 м2 500 Гц : a ср = 0,255500 Гц : w(a ср)=0,295

2000 Гц : Аобщ = 230,19 м2 2000 Гц : a ср =0,262000 Гц : w(a ср)=0,3

Определяем время реверберации:

= 1.6 с

= 1,2708 с

=1.22 с

9. РАСЧЕТ ЭВАКУАЦИИ

Для обеспечения безопасной эвакуации людей из помещений здания расчетное время эвакуации tрасч не должно быть больше необходимого времени эвакуации tтреб :

tрасч < tтреб

По [2] определяем tтреб:

V = 1782 м3, следовательно tтреб = 2 мин.

Расчетное время эвакуации определяется как сумма времени движения людского потока по определенным участкам:

t = t1 + t2 + t3

Время движения людского потока на определенном участке пути определяется по формуле:

, мин

где L – длина участка пути, м;

V – значение скорости движения людского потока на отдельном участке пути (м/мин). Определяется по графикам приложения 6 [3] в зависимости от плотности людского потока Д.

,

где Nn – число людей на данном участке;

f – средняя площадь проекции взрослого человека в зимне одежде, f = 0,125 м2;

dn – ширина участка, м

Результаты расчета сводим в таблицу

tрасч = t1 + t2 + t3 = 0,18 + 0,14473 + 0,2162 = 0,54093 мин

Время эвакуации через дверные проемы определяем по формуле:

, мин

где N –количество эвакуирующихся;

n – пропускная способность дверей (чел/мин);

n = b*n0 ,

b – ширина дверей, b = 1,8 м

n0 = 60 чел/мин (т.к. b = 1,8 м > 1,5 м)

1,3333 мин

10. СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ.

1. СниП 2.08.02-98. Строительные нормы и правила. Общественные здания и сооружения. Госстрой СССР. - М:ЦИТП Госстроя СССР, 1991, 40с.

2. Методические рекомендации по выполнению расчетов в курсовом проекте ^Общественное здание" для студентов специальности 290300 - Промышленное и гражданское строительство" Н.Новгород, НГАСА, 1996, Жариков В.И. и др. - 32с.

3. Величковский Л.Б. Архитектура гражданских и промышленных зданий. Том IV Общественные здания. М: Стройиздат, 1977.

4. Методические рекомендации к выполнению курсового проекта '"Кинотеатр^ Общественные здания. Старостина, Н.Новгород, НГАСА, 1994 - 20с.

5. Оформление студенческих работ, проектов и отчетов. Методические указания для студентов и преподователей. Издание второе исправленное и дополненное. Лапшин М.Л. и др. Горький, ГИСИ, 1989 - 77с.
