1 Стендовый способ производства

1.1Организация производства

При стендовом способе производства изделия изготовляют в неподвижных формах или на оборудованных для этого рабочих местах — стендах. В процессе формования и до приобретения бетоном необходимой прочности изделия остаются на месте, в то время как технологическое оборудование и обслуживающие его рабочие звенья перемещаются от одной формы на стенде к другой. Для формования плоских и крупноразмерных тонкостенных элементов (стеновых панелей, шатровых и ребристых панелей перекрытий, оболочек и т. п.) применяют стационарные металлические формы и железобетонные формы-матрицы. Их располагают в одну или несколько линий, оставляя проходы для обслуживания. Для формования крупноразмерных элементов в формах без дна, с обычным армированием и с напряжением арматуры применяют бетонные стенды с гладкой, шлифованной поверхностью.

1.2 Стендовый способ

Предварительно-напряженные балки, ребристые плиты, шпалы, сваи изготавливают в металлических и железобетонных, разборных или неразборных, групповых формах-стендах, собранных в пакеты значительной протяженности.

Стендовый способ производства обеспечивает выпуск изделий широкой номенклатуры при сравнительно несложной переналадке оборудования. Для увеличения оборачиваемости формовочных площадей применяют быстротвердеющие цементы высоких марок и различные ускорители твердения бетона. При необходимости тепловой обработки изделий стендовые линии устраивают в неглубоких напольных камерах или в термоформах. Стендовый способ производства хотя и приводит к более низкому использованию производственной площади по сравнению с агрегатным, но имеет ряд преимуществ, особенно при изготовлении предварительно-напряженных конструкций.

Продолжительность технологического цикла в стендовом производстве зависит главным образом от времени выдерживания изделия на стенде для приобретения им необходимой прочности и составляет обычно 1—2 сут.

1.3 Длинные стенды

Если число стендовых линий обеспечивает непрерывное перемещение специализированных рабочих звеньев с одной формовочной линии на другую через равные промежутки времени, возможна поточная организация производства.

Длинные стенды (пакетные и протяжные) применяют при изготовлении нескольких изделий по длине стенда одновременно. На пакетных стендах арматурные пакеты с зажимами на концах собирают на отдельной установке, а затем переносят и укладывают в захваты стендов или форм. На протяжных стендах арматурную проволоку сматывают с бухт, установленных в одном конце стенда, и протягивают по всей длине стенда до другого упора непосредственно на линии формования.

Способами образования арматурного пакета определяются степень механизации производства и особенности оборудования пакетных, и протяжных стендов.

1.4 Изготовление линейных изделий

На пакетных стендах целесообразно изготовлять изделия со сравнительно небольшими поперечными размерами и компактным расположением арматуры по сечению (шпалы, сваи, опоры, балки и т. п.). В этом случае захваты и зажимные устройства получаются малогабаритными и относительно легкими, поэтому пользоваться ими удобно. Натяжение пакета, состоящего из определенного числа проволок, осуществляется за один прием мощным гидродомкратом, что дает большую экономию времени.

Изготовление линейных изделий большой высоты или ширины (балки, прогоны, плиты и т. п.) с большим поперечным сечением, требующих поштучного или группового натяжения стержневой арматуры, целесообразно на протяжных стендах.

Короткие стенды предназначаются для изготовления одного изделия по длине стенда и одного-двух изделий по ширине стенда в горизонтальном положении (ферм, двускатных балок и др.). Разновидностью коротких стендов являются переносные металлические силовые формы.

1.5 Напольный стенд

Натяжение арматуры (проволочной, стержневой, прядевой) осуществляется гидродомкратами на упоры стенда или электротермическим способом.

Организация процесса формования изделий на стендах зависит от вида стенда и типа формуемого изделия, а вид стенда определяется его расположением по отношению к уровню пола, формой поверхности и устройствами для формования изделий.

Напольный стенд наиболее удобен для формования крупноразмерных и длинномерных элементов в стендовых термоформах, обеспечивающих прогрев бетона подачей пара во внутренние полости бортов и поддонов.

Лотковый стенд заглублен по отношению к уровню пола, что дает возможность перекрывать его крышками для прогрева изделий паром и применять автоматические устройства для закрепления лотков.

Специализированные стенды для формования криволинейных оболочек, прогонов тавровых балок, шпал и других подобных конструкций оборудованы металлическими или железобетонными формами. При разборных формах основные элементы бортовой оснастки должны быть укреплены и снабжены фиксаторами для быстрого закрепления на стенде.

1.6 Изготовление изделий на длинных стендах

Заготовка арматурных пакетов. На многих заводах сборного железобетона установлены пакетные стенды типа СМ-535 для производства предварительно-напряженных конструкций. Пакетный стенд серии СМ-535 Гипростроммаша состоит из двух формовочных линий, расположенных ниже уровня пола цеха: мелкой, предназначенной для формования изделий небольшой высоты, и заглубленной — для формования изделий высотой до 2 м. Торцовые упоры стенда представляют собой стальные массивные рамы, сваренные из балок двутаврового сечения. Стойки упоров укрепляют в железобетонном основании; в промежутки между стойками пропускают захватные тяги для натяжения арматуры, которые по высоте можно перемещать в нужное положение.

В состав пакетного стенда входят следующие агрегаты и машины: линия заготовки пакетов проволоки, устройство для транспортирования пакетов к формовочным постам, оборудование формовочной площадки стенда.

1.7 Катушки

Пакеты из проволоки диаметром 2,6 ... 3 мм изготавливают на отдельной технологической линии, оснащенной бухтодержателями и гидравлическим прессом для запрессовки зажимов на концах пакетов в цепи с приводом, для протягивания пакета на необходимую длину. Бухтодержатели рассчитаны на 24 бухты проволоки и состоят из восьми групп катушек диаметром 2 м по три штуки в каждой. Катушки расположены на вертикальной оси, одна над другой, и могут независимо вращаться. Для предотвращения свободного разматывания проволок при вращении катушек на каждой из них установлен фрикционный тормоз. Для выравнивания и получения при сборке пакетов проволок равной длины их пропускают с катушек через правильно-тормозные роликовые устройства. Гидравлический пресс для сжатия пакета проволок в волновом зажиме установлен в головной части конвейера. Наибольшее расчетное усилие прессования — 180 кН.

2 Оборудование для натяжения и закрепления арматуры

При изготовлении железобетонных конструкций с предварительно напряженной арматурой, а также при натяжении арматуры на затвердевший бетон натяжение стержневой и проволочной арматуры осуществляется механическим или электротермическим способами.

При механическом способе натяжение стержневой и проволочной арматуры производится осевой нагрузкой, создаваемой различного типа домкратами (обычно гидравлическими) с усилием натяжения до 500 тс или при помощи лебедок, а также специальных машин.

Электротермический способ натяжения арматуры основан на линейном удлинении стержней или проволоки при их нагреве электрическим током и последующем сокращении при остывании. Укладка арматуры на стендах или в формах осуществляется:
а) отдельными стержнями или пучками проволок (линейное, стендовое армирование) или
б) непрерывным способом одной тонкой проволокой и с применением специальных машин для ее непрерывного натяжения и укладки.

Закрепление концов стержневой и проволочной арматуры на стендах, формах и в железобетонных конструкциях осуществляется при помощи различного типа анкерных зажимов.

Гидравлические домкраты для натяжения арматуры в виде отдельных стрежней или пучков делятся на стержневые и пучковые.

По принципу действия они подразделяются на:
а) однопроволочные для натяжения одиночных проволок диаметром до 7 мм; б) двойного действия — для одновременного натяжения от 3 до 40 проволок арматуры железобетонных конструкций на затвердевший бетон;
в) универсальные — для натяжения арматуры на стендах или формах, а также при изготовлении конструкций с натяжением арматуры на затвердевший бетон и для натяжения стержневой и лучковой арматуры с резьбовыми наконечниками.

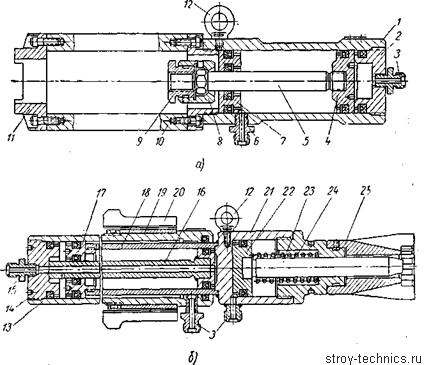

Устройство стержневых и пучковых гидравлических домкратов показано на рис. 236. Основными частями стержневого гидравлического домкрата (рис. 236, а) являются цилиндр; задняя крышка со штуцером для подачи масла в правую полость цилиндра; поршень; шток; штуцер, служащий для подачи масла в левую полость цилиндра; передняя крышка; стакан; сменная втулка, служащая для соединения с резьбовым концом стержневой арматуры; упорные стойки; опорная плита и рым, служащий для подвешивания домкрата.

Рис. 236. Гидравлические домкраты: а — стержневой; б — пучковый

При натяжении арматуры подвешенный домкрат подводится к торцу изделия и резьбовый конец стержня арматуры с завернутой на него гайкой заводится в отверстие опорной плиты. Затем насосом подается масло в правую полость цилиндра и поршень со штоком и втулкой перемещается в сторону стержня. При подаче масла в штуцер поршень перемещается вправо, при этом будет происходить натяжение арматуры. Закончив натяжение, гайку стержня арматуры завинчивают в изделие до упора, а втулку со стержня свинчивают. Затем давление масла снимается, гидравлический домкрат отводится и переставляется для натяжения другого стержня.

Питание гидравлических домкратов осуществляется от масляных насосов высокого давления 30—45 Мн/м2 (300— 450 кГ/см2), которые устанавливаются на тележках или встраиваются в корпусы домкратов.

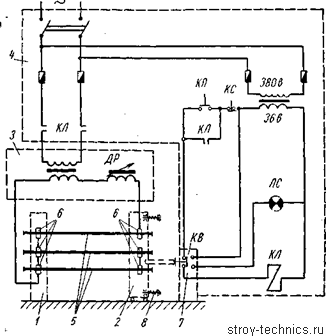

Схема установки для электротермического натяжения арматуры показана на рис. 237. Основными узлами установки являются неподвижная / и подвижная 2 контактные стойки, сварочный трансформатор с дросселем и магнитная станция.

Рис. 237. Схема установки для электротермического натяжения стержневой арматуры

Стержни арматуры, подвергаемые предварительному натяжению, укрепляются в контактных зажимах подвижной и неподвижной стоек. Электрический ток поступает в цепь сварочного трансформатора при включении контактора КЛ кнопкой КП. При этом стержни арматуры, нагреваясь, удлиняются и подвижная стойка передвигается. По достижении расчетной температуры, соответствующей требуемому удлинению стержня, рычаг воздействует на конечный выключатель KB, который разрывает электрическую цепь катушки контактора КЛ, и трансформатор отключается -от сети. Одновременно загорается сигнальная лампа ЛС, указывающая на готовность стержней. Затем стержни снимаются со стоек, укладываются в форму, подвижная стойка под действием пружины возвращается в исходное положение, и цикл повторяется.

Продолжительность нагрева арматуры зависит от силы тока в сварочном аппарате, длины и сечения стержней и колеблется от нескольких секунд до нескольких минут. Расход электроэнергии составляет 3—6 квт-ч/м3 бетона.

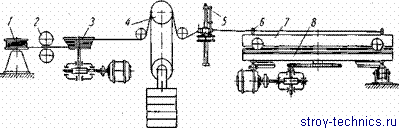

Непрерывное армирование предварительно напряженных конструкций осуществляется путем навивки на штыри форм или стендов, а в некоторых случаях и на изделие проволоки диаметром 2,5—5 мм, натянутой до расчетного усилия.

Машины для непрерывной навивки и натяжения арматуры по принципу действия делятся на машины с круговым движением рабочего органа или формы, на которую навивается проволока, и машины с возвратно-поступательным движением рабочего органа при неподвижной форме.

Рис. 238. Схема работы поворотного стола

В настоящее время насчитывается большое количество типов различных машин для непрерывного армирования: поворотные столы, арматурно-навивочные машины, арматурно-ригель-ные машины, станки для обмотки труб и других цилиндрических изделий и навивочные машины для резервуаров.

Арматурно-намоточные и ригельные машины и поворотные столы применяют главным образом на заводах с конвейерной технологией.

Поворотные столы являются механизмами, на которых можно осуществлять навивку проволоки на плоские и пространственные элементы различных размеров в пределах габарита стола. Основными узлами его являются вращающаяся рама—платформа, механизм для управления проволокой в процессе навивки ее —пантограф и устройство для натяжения проволоки — натяжная станция.

Предварительно напряженный арматурный каркас изготовляется на поддоне формы-вагонетки, фиксируемой на поворотном столе.

Принципиальная схема устройства и работы поворотного стола показана на рис. 238.

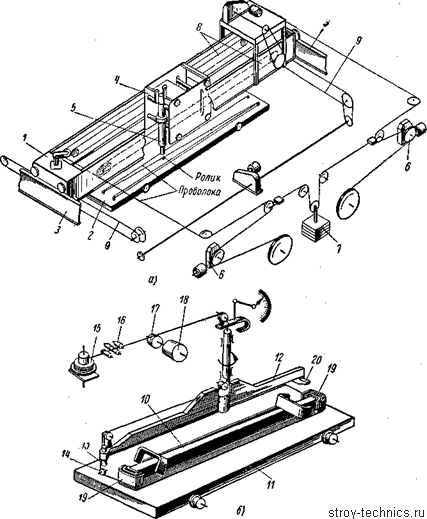

Рис. 239. Схемы работы арматурно-намоточной и ригельной машины:
а — арматурно-намоточная; б — ригельная; 1 — мост; 2 — форма-вагонетка; 3 — балки; 4 — каретка; 5 — шток; б — механизм подачи; 7 — механизм натяжения; 8 и 9 — цепные передачи; 10 — контур; 11 — передвижная форма; 12 — балка; 13 — шток; 14 — выдающий ролик; 15 — моток; 16 — профилирующие вальцы; 17 — тянущий барабан; 18 — электромагнитная муфта; 19 — щеки; 20 — толкатель для сбрасывания щек

Проволока с бунта проходит через профилирующие ролики, поступает на тормозной шкив механизма подачи и направляется в механизм натяжения. Затем через систему блоков проволока поступает на пантограф и навивается на штыри поддона, установленного на вращающемся столе.

Ригельные машины (рис. 239) предназначены для непрерывной намотки высокопрочной проволоки на контуры или штыри поддонов при изготовлении ригелей, панелей, балок и других деталей.

В отличие от поворотных столов, производящих навивку проволоки на вращающееся изделие, эти машины производят навивку проволоки на неподвижные изделия. Рабочими органами машин этого типа являются вращающиеся хоботы, несущие на конце механизмы с роликом или передвижные каретки, перемещение которых в сочетании с перемещением самой машины обеспечивает навивку проволоки на неподвижные изделия.

3 Контроль натяжения арматуры

При изготовлении предварительно напряженных железобетонных конструкций применяются методы измерения силы натяжения по показаниям манометра, по усилию поперечной оттяжки арматуры, по частоте собственных колебаний арматуры и по величине удлинения арматуры.

По показаниям манометра измеряется сила механического натяжения арматуры гидравлическими домкратами. При этом должны использоваться манометры по ГОСТ 8629 классом точности не ниже 1,5, подобранные таким образом, чтобы при измерении силы натяжения показания манометра находились в пределах 30—90% его шкалы. Используемые для контроля манометры должны быть отградуированы совместно с теми домкратами, которыми осуществляется натяжение арматуры.

При измерении величины натяжения арматуры по усилию поперечной оттяжки применяются приборы с собственной базой и без собственной базы. Измерение силы производится после завершения натяжения арматуры. Поэтому данный метод применим как при механическом, так и при электротермическом натяжении арматуры. Наибольшее распространение из числа приборов, реализующих этот метод, получили приборы типа ПРД и ЛРДУ, а также прибор ПИН—5. Прибор ПРДУ может использоваться с собственной базой и без собственной базы.

Измерение силы натяжения частотным методом также производится после завершения натяжения арматуры. Для этого метода используются приборы типа АП—12, АП—23ПР, ЭИП—4М, ИНК-1, ЭИН-МГ2.

Все используемые приборы должны удовлетворять требования ГОСТ 22362.

Измерение силы натяжения по удлинению арматуры используется для приближенной оценки величины натяжения параллельно с другими точными методами.

Приборы, используемые для контроля силы натяжения, должны быть проградуированы с помощью динамометра с классом точности не ниже 1,0, устанавливаемого последовательно с натягиваемой арматурой. Градуировку манометров допускается осуществлять без арматуры, устанавливая динамометр параллельно с домкратом. Градуировка приборов, применяемых для измерения силы натяжения арматуры методом поперечной оттяжки и частотным методом, должна производиться для каждого класса и диаметра арматуры, а для приборов без собственной базы, кроме этого, — для каждой длины арматуры. При этом длина арматуры, используемой при градуировке, не должна отличаться от длины контролируемой арматуры более чем на 2%. При градуировке приборов с собственной базой длина арматуры должна превышать базу не менее чем в 1,5 раза.

При контроле натяжения по манометру, по градуировочной зависимости определяются показания, соответствующие номинальной проектной силе натяжении арматурного элемента или группы одновременно натягиваемых арматурных элементов. Фактические показания манометра, полученные при натяжении, фиксируются в специальном журнале или в контрольных картах. При измерении силы натяжения арматуры при градуировке и контроле приборами без собственной базы отклонение места размещения прибора или датчика прибора от середины длины арматуры не должно превышать 2% длины арматуры для механических приборов и 5% для частотных приборов. При этом на участке измерений арматура не должна касаться других арматурных элементов, закладных деталей, сеток, закладных каркасов, бортов и т.д.

Фактическую силу натяжения определяют по градуировочной зависимости, как среднее арифметическое не менее чем двух измерений. Результаты измерений фиксируются в таблице, рекомендуемая форма которой приведена в ГОСТ 22362. Фактическая сила натяжения не должна отличаться от номинального проектного натяжения, установленного стандартом или рабочими чертежами на изделие больше чем на величину нормируемого допускаемого отклонения силы натяжения арматуры.

Контроль качества закладных деталей и арматурных изделий. При изготовлении сварных каркасов, сеток, закладных деталей, контролируются геометрические размеры, внешний вид, качество выполнения «варных соединений. Контролю подлежат следующие геометрические размеры: габаритные размеры и расстояние между крайними стержнями по длине, высоте и ширине арматурных изделий; расстояние между стержнями; расстояние между элементами закладных деталей и их взаимное положение; плоскостность элементов закладных деталей; размеры сварных соединений; размеры и количество наружных пор и др. дефектов сварных соединений. Допускаемые отклонения от номинальных проектных размеров арматурных элементов и закладных деталей нормированы ГОСТ 10922.

При контроле внешнего вида оцениваются следующие показатели: отсутствие отслаивающихся ржавчины и окалины, следов масла, битума и т.п., отсутствие видимых дефектов сварных соединений. Качество сварных соединений проверяется путем механических испытаний до разрушения контрольных образцов, отбираемых от партии готовых изделий, деталей или соединений. При контроле качества сварных соединений, выполняемых контактной стыковой и точечной сваркой на одноэлектродных машинах при автоматическом управлении, а также сваркой плавлением при монтаже сборных железобетонных конструкций допускается использование «образцов-свидетелей», которые изготавливаются параллельно с изделием. Для контроля качества сварки может быть использован ультразвуковой метод (по ГОСТ 23858).

Приемка арматурных изделий и закладных деталей производится партиями. Партия не должна превышать количеств изделий, изготавливаемых одним сварщиком в течение одной смены, при этом должна состоять из изделий одного типоразмера. Включение в одну партию изделий разных типоразмеров ( при условии выполнения требований, установленных п. 2.4 ГОСТ 10922) допускается в случае, если потребителем арматурных изделий и закладных деталей являются производственные участки предприятия— изготовителя.

Партия принимается по результатам выборочного контроля не менее, чем 3-х изделий. Если при этом хотя бы по одному контролируемому показателю проектные требования (с учетом допускаемых отклонений) не будут выполнены, от партии отбирается для повторного контроля удвоенное количество изделий или деталей. Если и при этом хотя бы по одному показателю требования не будут удовлетворены, вся партия проверяется поштучно.

Объем выборки контрольных образцов и «образцов-свидетелей» для механических испытаний сварных соединений, отбираемых от каждой последующей партии от результатов испытаний образцов, отобранных от предыдущей партии: чем больше разброс результатов испытаний, тем большее количество образцов отбирается от партии. Нормы контроля устанавливаются ГОСТ 10922.

Приемочный контроль сборных железобетонных изделий предусматривает приемку по совокупности показателей качества, на основании которой принимается решение о соответствии изделия или партии изделий требованиям государственных стандартов и рабочих чертежей, а также проверку их прочности, жесткости и трещиностойкости. Проверка прочности, жесткости и трещиностойкости производится в соответствии с ГОСТ 8829 путем испытаний внешней нагрузкой до разрушения или по ГОСТ 13015.1 (с изменением №1) с помощью неразрушающих методов.

Испытания нагружением конструкций производятся в соответствии с ГОСТ 8829 перед началом массового изготовления и при внесении в них конструктивных изменений или изменений технологии изготовления. При этом испытания предварительно напряженных конструкций, а также других ответственных изгибаемых конструкций должно производиться обязательно, а других конструкций — в случаях предусмотренных стандартами или техническими условиями. Испытания нагружением в процессе серийного производства для проверки прочности, жесткости и трещиностойкости должны производиться при изготовлении ответственных предварительно напряженных конструкций: стропильных и подстропильных ферм, балок, плит покрытий и перекрытий пролетом 12 м и более, ригелей и балок пролетом 9 м и более, подкрановых балок, стоек опор ЛЭП и др. Остальные изгибаемые конструкции в процессе серийного производства могут испы-тываться нагружением или неразрушающими методами. Для конструкций, технология изготовления которых обеспечивает идентичность прочности бетона конструкций и контрольных кубов, испытания нагружением или неразрушающими методами могут не предусматриваться стандартами или техническими условиями. Прочность, жесткость и трещиностойкость обеспечиваются при этом соблюдением комплекса проектных и нормируемых показателей, проверяемых в соответствии с требованиями ГОСТ 13015.1 и других нормативных документов.

Мелкоштучные железобетонные изделия обычно не испытываются для проверки их прочности, жесткости и трещиностойкости или испытываются по упрощенным схемам. Их приемка производится по совокупности показателей, к числу которых могут относиться прочность, морозостойкость и плотность бетона, геометрические размеры, качество поверхности.

По совокупности показателей качества также могут приниматься некоторые конструкции массового изготовления (стеновые панели, некоторые виды плит покрытий и перекрытий и т.п.). Для этих конструкций решение о соответствии требованиям прочности, жесткости, трещиностойкости и долговечности принимается на основе данных о единичных показателях качества, полученных в процессе входного, операционного и приемочного контроля. К числу контролируемых единичных показателей качества относятся: вид, класс, марка, механические свойства арматурных сталей, качество выполнения арматурных изделий и деталей; диаметр, количество и расположение арматуры, толщина защитного слоя бетона и его проницаемость; натяжение арматуры; геометрические размеры сечений; передаточная и отпускная прочность бетона. Перечень контролируемых показателей качества, объем входного, операционного и приемочного контроля устанавливаются государственными стандартами или рабочими чертежами на изделия. Непосредственно в изделиях должны контролироваться прочность бетона, толщина защитного слоя и проницаемость бетона, если конструкции предназначены для эксплуатации в агрессивных средах, а также геометрические размеры. Остальные показатели контролируются в процессе входного и операционного контроля. При этом текущий приемочный контроль может быть выборочным или сплошным. При выборочном контроле партия оценивается по результатам испытаний отдельных конструкций, составляющих выборку. Объем выборки принимается не менее 10% от количества конструкций в партии, но не менее 3 штук. При сплошном контроле партия оценивается по результатам испытаний всех составляющих ее конструкций. Поэтому общее число измерений должно быть распределено на все конструкции в партии. Сплошной контроль рекомендуется применять при небольшом количестве изделий в партии (до 20 штук).

Количество и место расположения участков, в которых должны контролироваться прочность бетона, положение арматуры и геометрические размеры, должны указываться в рабочих чертежах.

Прочность бетона непосредственно в конструкциях определяется не-разрушающими методами в соответствии с данными, приведенными выше. Положение арматуры и толщина защитного слоя непосредственно в конструкциях контролируется магнитным методом (ГОСТ 22904) приборами типа ИЗС, проницаемость бетона — переносными фильтромерами или ультразвуковым способом. Для предварительно напряженной арматуры, а также арматуры жестких сварных каркасов, смещение которых во время бетонирования исключено, допускается контролировать толщину защитного слоя перед бетонированием конструкций.
Геометрические размеры должны измеряться с точностью ± 1 мм.

Для контроля массовых конструкций неразрушающими методами целесообразно использовать механизированные стенды, позволяющие осуществлять определение прочности бетона ультразвуковым методом в заданных участках, определять положение арматуры магнитным методом, в некоторых случаях — геометрических размеров. Помимо стендов могут быть использованы частично механизированные посты контроля, позволяющие дистанционно определять прочность бетона или прочность бетона и толщину защитного слоя.

Результаты приемочного контроля, а также данные входного и операционного контроля по показателям качества, измеряемых при неразрушающем контроле, заносятся в специальные журналы, бланки или контрольные карты.

В тех случаях, когда контролируемые показатели качества отличаются от номинальных проектных значений не больше чем на величину допускаемых отклонений, установленных стандартами или рабочими чертежами на изделия, требования по прочности, жесткости и трещиностойкости для всей партии считаются выполненными. Если значение какого-либо контролируемого показателя качества отличается от номинальных проектных значений больше чем на величину допускаемых отклонений, вся партия подлежит поштучной приемке с отбраковкой изделий, контролируемые показатели которых не удовлетворяют установленным требованиям. Вместо отбраковки, по согласованию с проектной организацией — авторами проекта конструкции, возможно их использование под уменьшенные нагрузки.

Заполнение паспортов, являющихся документами для использования сборных железобетонных изделий но назначению, производится на основе данных входного и операционного контроля, приемочного контроля по проверке прочности, жесткости и трещиностойкости, а также по результатам приемочного контроля по совокупности единичных показателей качества готовых изделий.

Приемка изделий осуществляется партиями. Размер партий устанавливается стандартами и техническими условиями на изделия. Контролируемые показатели определяются в изделиях, отобранных от партии. Большеразмерные и наиболее ответственные изделия (предварительно напряженные фермы, балки) принимаются поштучно.

Отобранные образцы конструкций подлежат осмотру и обмеру по всем требуемым показателям качества.

Контроль может быть сплошным или выборочным. Выборочный контроль может быть одноступенчатый или двухступенчатый. Партия принимается, если количество результатов измерений, не удовлетворяющих установленным требованиям, не превосходит приемочных чисел и не принимается, если это количество больше или равно браковочному числу. Приемочные и браковочные числа устанавливаются в стандартах и технических условиях на конструкции и в ГОСТ 23116.

Изделия, конструкции должны обеспечивать долговечность и надежность при длительной эксплуатации.

Долговечность – свойство изделия сохранять работоспособность до предельного состояния с необходимыми перерывами на ремонт. Предельное состояние определяется разрушением изделия, требованиями безопасности или экономическими соображениями. Долговечность строительных изделий измеряют обычно сроком службы без потери эксплуатационных качеств в конкретных климатических условиях и режиме эксплуатации. Например, для железобетонных конструкций нормами предусмотрены три степени долговечности: I – соответствует сроку службы не менее 100 лет, II – 50 лет, III – 20 лет.

Надежность представляет собой общее свойство, характеризующее проявление всех остальных свойств изделия в процессе эксплуатации. Надежность складывается из долговечности, безотказности, ремонтопригодности и сохраняемости. Эти свойства связаны между собой.

Безотказностью называют свойство изделия сохранять работоспособность в определенных режимах и условиях эксплуатации в течение некоторого времени без вынужденных перерывов на ремонт. К показателям безотказности относят вероятность безотказной работы.

Отказом называют событие, при котором система, элемент или изделие полностью или частично теряют работоспособность. Потеря работоспособности вызывается такой неисправностью, при которой хотя бы один из основных параметров выходит за пределы установленных допусков.

Ремонтопригодность – свойство изделия, характеризующее его приспособленность к восстановлению исправности и сохранению заданной технической характеристики в результате предупреждения, выявления и устранения отказов. Показателем ремонтопригодности является среднее время ремонта на один отказ данного вида, а также трудоемкость и стоимость устранения отказов.

Сохраняемость – свойство изделия сохранять обусловленные эксплуатационные показатели в течение и после срока хранения и транспортирования, установленного технической документацией. Сохраняемость количественно оценивают временем хранения и транспортирования до возникновения неисправности.
